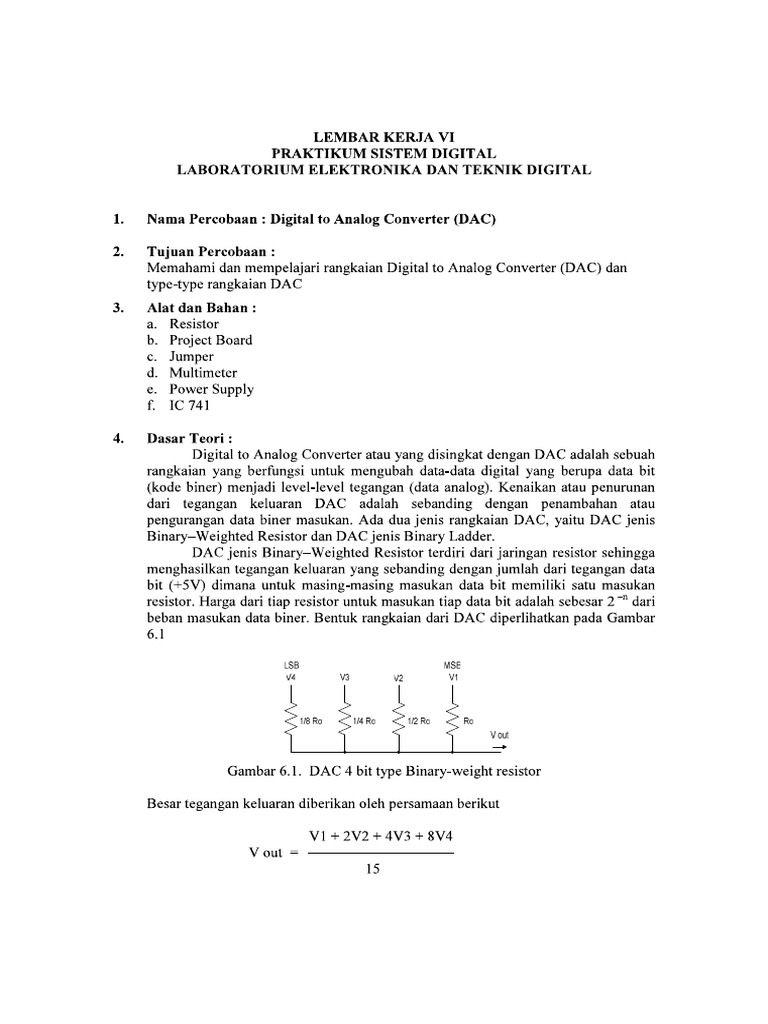

LEMBAR KERJA VI PRAKTIKUM SISTEM DIGITAL LABORATORIUM ELEKTRONIKA DAN TEKNIK DIGITAL. Nama Percobaan : Digital to Analog Converter (DAC) Tujuan Percobaan : Memahami dan mempelajari rangkaian Digital to Analog Converter (DAC) dan type-type rangkaian DAC Alat dan Bahan : Resistor Project Board Jumper Multimeter Power Supply Ic741 Dasar Teo Digital to Analog Converter atau yang disingkat dengan DAC adalah sebuah rangkaian yang berfungsi untuk mengubah data-data digital yang berupa data bit (kode biner) menjadi level-level tegangan (data analog). Kenaikan atau penurunan dari tegangan keluaran DAC adalah sebanding dengan penambahan atau pengurangan data biner masukan. Ada dua jenis rangkaian DAC, yaitu DAC jenis Binary—Weighted Resistor dan DAC jenis Binary Ladder. DAC jenis Binary-Weighted Resistor terdiri dari jaringan resistor schingga menghasilkan tegangan keluaran yang sebanding dengan jumlah dari tegangan data bit SV) dimana untuk masing-masing masukan data bit memiliki satu masukan resistor. Harga dari tiap resistor untuk masukan tiap data bit adalah sebesar 2“ dari beban masukan data biner. Bentuk rangkaian dari DAC diperlihatkan pada Gambar 6.1 (8 ve a tot Sure Sik. Gambar 6.1. DAC 4 bit type Binary-weight resistor Besar tegangan keluaran diberikan oleh persamaan berikut Vi +2V2+4V3 + 8V4 Vout = 15Rangkaian DAC jenis Binary ladder juga terdiri dari jaringan resistor dan akan menghasilkan tegangan keluaran yang sebanding dengan jumlah beban masukan data biner dan harga resistor dari jaringan resistornya hanya memilki 2 nilai yaitu R dan 2R. Bentuk rangkaian dari DAC jenis ini diperlihatkan pada Gambar 6.2 i Sa Sn Sx re W—8 Gambar 6.2. DAC 4 bit type Binary Ladder Besar tegangan keluaran diberikan oleh persamaan berikut Vi V2 Vs Vs Vout = — +— +— +— 2 4 8 16 Prosedur Percobaan : Prosedur Percobaan DAC type Binery Adder : * Pethatikan rangkaian seperti pada gambar 6.3 berikut pada modul percobaan aR R R R = 10K, Gambar 6.3 « Siapkan tabel berikut Data Input DAC DC BAT Vout (volt) 00 0 0 0 0 0 1 o 0 1 0 oo 1 1 o 1 0 0HHH coco eH * Berikan data masukan pada rangkaian diatas yang ada pada modul percobaan sesuai dengan tabel diatas (1 = 5V, 0= GND). * Ukur tegangan Vout tiap data masukan DAC dan isi kolom Vout pada tabel diatas Berikan kesimpulan anda tentang rangkaian yang telah diuji Tambahkan rangkaian DAC diatas dengan suatu penguat tegangan schingga akan dihasilkan tegangan keluaran pada Vout (Vo) dari OV sampai dengan 10V untuk data masukan biner seperti pada tabel yaitu dari 0000 (0) samp: pada gambar 6.4 berikut A=(RIR2) +1 VorA.Vi Gambar 6.4 Buat tabel tegangan keluaran terhadap data masukan untuk rangkaian DAC dengan rangkaian penguat tegangan. ‘« Berikan lagi kesimpulan anda tentang rangkaian yang telah diuji. * Buatlah suatu rangkaian DAC dengan penguat tegangan seperti pada gambar 6.4 sehingga akan dihasilkan tegangan keluaran pada Vout (Vo) dari 0V sampai dengan 10V untuk data masukan biner seperti pada tabel yaitu dari 0000 (0) sampai dengan 1010 (10) dan buatlah tabel tegangan keluarannya terhadap data masukan Berikan lagi kesimpulan anda tentang rangkaian yang telah diuji.Prosedur Percobaan DAC type Resitif Adder (Binery-weighted resistor) : Perhatikan rangkaian seperti pada gambar 6.5 berikut pada modul percobaan sa Ms VA va ve vp Gambar « Siapkan tabel berikut Data Input DAC D_C_ BAI Vout wolt) 00 0 0 0 0 0 1 0 0 1 0 oo 1 4 0 10 0 o 10 1 o 11 0 o 11d 1 0 0 0 10 0 1 1 0 1 0 10 1 1 1 1 0 0 Porat 1 1 1 0 tio Berikan data masukan pada rangkaian diatas yang ada pada modul percobaan sesuai dengan tabel diatas (1 = 5V, 0= GND). ‘+ Ukur tegangan Vout tiap data masukan DAC dan isi kolom Vout pada tabel diatas « Berikan kesimpulan anda tentang rangkaian yang telah diyji Tambahkan rangkaian DAC diatas dengan penguat tegangan sehingga akan dihasilkan tegangan keluaran pada Vout dari OV sampai dengan 10V untuk data masukan biner seperti pada tabel yaitu dari 0000 (0) sampai dengan 1111 (15) seperti pada gambar 6.6 berikutA =(RI/R2) +1 Vo=A.Vi 1 Gambar 6.6 Buat tabel tegangan keluaran tethadap data masukan untuk rangkaian DAC dengan rangkaian penguat tegangan. ‘« Berikan lagi kesimpulan anda tentang rangkaian yang telah diuji. ‘* Buatlah suatu rangkaian DAC dengan penguat tegangan seperti pada gambar 6.6 sehingga akan dihasilkan tegangan keluaran pada Vout dari OV sampai dengan 10V untuk data masukan biner seperti pada tabel (10) ‘* Buat tabel tegangan keluaran terhadap data masukan untuk rangkaian DAC dengan rangkaian penguat tegangan pada rangkaian diatas, ‘ Berikan lagi kesimpulan anda tentang rangkaian yang telah diuji. aitu dari 0000 (0) sampai dengan 1010
