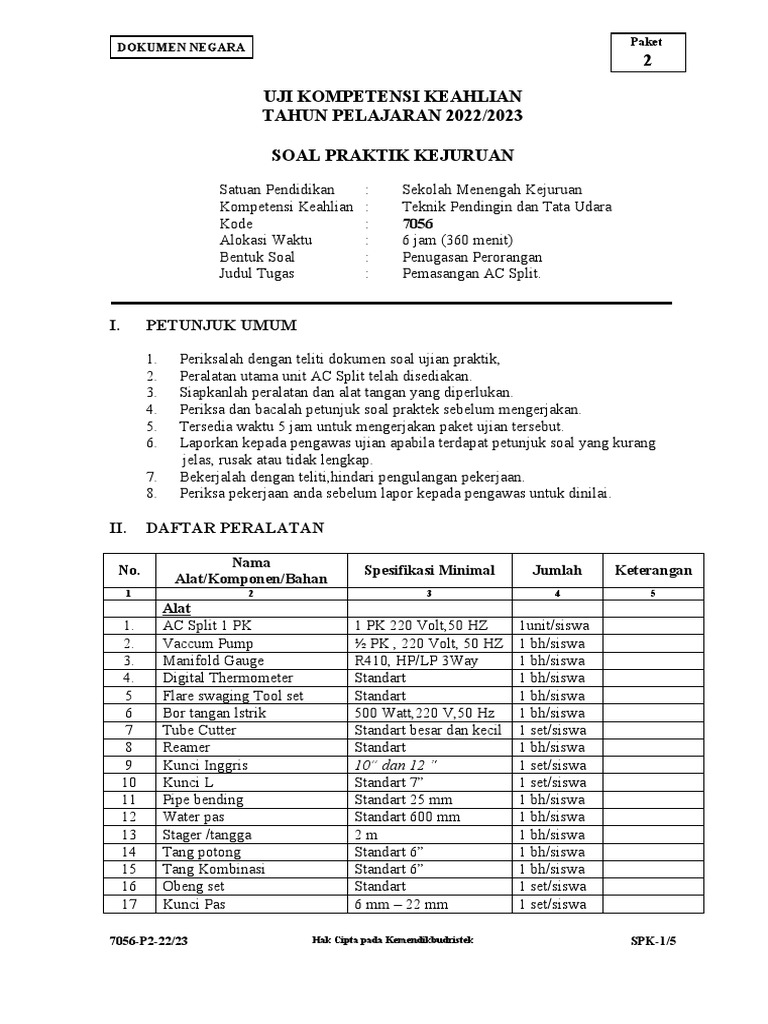

DOKUMEN NEGARA Paket

UJI KOMPETENSI KEAHLIAN

TAHUN PELAJARAN 2022/2023

SOAL PRAKTIK KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan

Kompetensi Keahlian : Teknik Pendingin dan Tata Udara
Kode : 7056
Alokasi Waktu : 6 jam (360 menit)
Bentuk Soal : Penugasan Perorangan
Judul Tugas : Pemasangan AC Split.

I. PETUNJUK UMUM

1. Periksalah dengan teliti dokumen soal ujian praktik,

2. Peralatan utama unit AC Split telah disediakan.
3. Siapkanlah peralatan dan alat tangan yang diperlukan.
4. Periksa dan bacalah petunjuk soal praktek sebelum mengerjakan.
5. Tersedia waktu 5 jam untuk mengerjakan paket ujian tersebut.
6. Laporkan kepada pengawas ujian apabila terdapat petunjuk soal yang kurang
jelas, rusak atau tidak lengkap.
7. Bekerjalah dengan teliti,hindari pengulangan pekerjaan.
8. Periksa pekerjaan anda sebelum lapor kepada pengawas untuk dinilai.

II. DAFTAR PERALATAN

Nama
No. Spesifikasi Minimal Jumlah Keterangan
Alat/Komponen/Bahan
1 2 3 4 5
Alat
1. AC Split 1 PK 1 PK 220 Volt,50 HZ 1unit/siswa
2. Vaccum Pump ½ PK , 220 Volt, 50 HZ 1 bh/siswa
3. Manifold Gauge R410, HP/LP 3Way 1 bh/siswa
4. Digital Thermometer Standart 1 bh/siswa
5 Flare swaging Tool set Standart 1 bh/siswa
6 Bor tangan lstrik 500 Watt,220 V,50 Hz 1 bh/siswa
7 Tube Cutter Standart besar dan kecil 1 set/siswa
8 Reamer Standart 1 bh/siswa
9 Kunci Inggris 10” dan 12 “ 1 set/siswa
10 Kunci L Standart 7” 1 set/siswa
11 Pipe bending Standart 25 mm 1 bh/siswa
12 Water pas Standart 600 mm 1 bh/siswa
13 Stager /tangga 2m 1 bh/siswa
14 Tang potong Standart 6” 1 bh/siswa
15 Tang Kombinasi Standart 6” 1 bh/siswa
16 Obeng set Standart 1 set/siswa
17 Kunci Pas 6 mm – 22 mm 1 set/siswa

7056-P2-22/23 Hak Cipta pada Kemendikbudristek SPK-1/5

 Nama
No. Spesifikasi Minimal Jumlah Keterangan
Alat/Komponen/Bahan
1 2 3 4 5
18 Tang amper Meter analog 0 – 300A 1 bh/siswa
19 Multi Meter 1 bh/siswa
20 Penggaris 100 cm 1 bh/siswa
21 Rol Meter Standart 5 m 1 bh/siswa
22 Tes Pen Standart 1 bh/siswa
23 Penitik Standart 1 bh/siswa
24 spidol standart 1 bh/siswa

Komponen
1. Stop kontak AC standart 1 set /siswa
2. Briket outdoor standart 1 set/siswa
3. Tusuk kontak 1 phase standart 1 bh/siswa
4. Mur baur 12 mm-1/2” 4 set/siswa
5 fiser S 10 mm 4pc/siswa
6 fiser S 6 mm 10 pc/siswa
7 Baut panhit S 10 mm- 1,5” 4 pc/siswa
8 Baut panhit S 6 mm- 0,5” 10 pc/siswa
9 ring S 12 mm 8 pc/siswa

Bahan
1. NYM 3x1.5mm² 5 m/siswa
2. Kabel scun 1.5 mm² 6 pc/siswa
3. Klam kabel No 7 10 pc/siswa
4. Ducktive kering standart 2 rol/siswa
5 Ducktive basah standart 1 rol/siswa

III. SOAL/TUGAS

Judul Tugas : Memasang AC Split.

Langkah Kerja :
1. Pasanglah indoor unit sesuai tempatnya. Perhatikan lay out ruangan agar
penempatan indoor unit dapat mensirkulasi udara dingin dengan baik kedalam
ruangan.
2. Pasanglah outdoor unit sesuai dengan penempatan indoornya.
3. Buat pemipaan untuk outdoor dan indoor unitnya. Pemipaan harus
memperhatikan standar agar AC split tidak mengalami penurunan tekanan yang
berlebihan
4. Rangakailah sistem kelistrikannya. Sistem kelistrikan dirangkai dengan
menghubungkan kelistrikan indoor, outdoor dan sumber listrik.
5. Lakukan tes kebocoran dan pastikan sistem AC split tidak ada kebocoran pada
semua pemipaan dan komponennya.

7056-P2-22/23 Hak Cipta pada Kemendikbudristek SPK-2/5

 6. Lakukan pemvakuman hingga kondisi sistem AC split benar-benar sampai batas
tekanan vakum.
7. Lakukan pengisian refrijeran ke dalam system sesuai batas tekanan yang sesuai
tekanan kerja refrijeran yang dipakai AC split.
8. Pengisian selesai setelah dilakukan beberapa pengukuran yang berguna untuk
memastikan AC bekerja dengan performance normal.
9. Lakukan dan catat hasil pengukuran untuk :
a.Kondenser in let temperature : ………….ºF
b.Kondenser out let temperature : ………….ºF
c.Evaporator Inlet temperature ;………….. ºF
d.Evaporator outlet temperature ;………….. ºF
e.Suction gas Pressure :………….. Bar
f.Discharge gas Pressure :……………Bar
g.Arus Start :………….. A
h.Arus Running :……………A
10. Lakukan pump down sesuai standar pabrikan.
11. menyerahkan dan melaporkan hasil pengukuran kepada penguji

7056-P2-22/23 Hak Cipta pada Kemendikbudristek SPK-3/5

IV. GAMBAR KERJA

Tampak depan

GAMBAR 1 SKEMA LETAK PEMASANGAN AC SPLIT

7056-P2-22/23 Hak Cipta pada Kemendikbudristek SPK-4/5

 Tampak samping

GAMBAR 2 SKEMA LETAK PEMASANGAN AC SPLIT

“SELAMAT & SUKSES”

7056-P2-22/23 Hak Cipta pada Kemendikbudristek SPK-5/5
