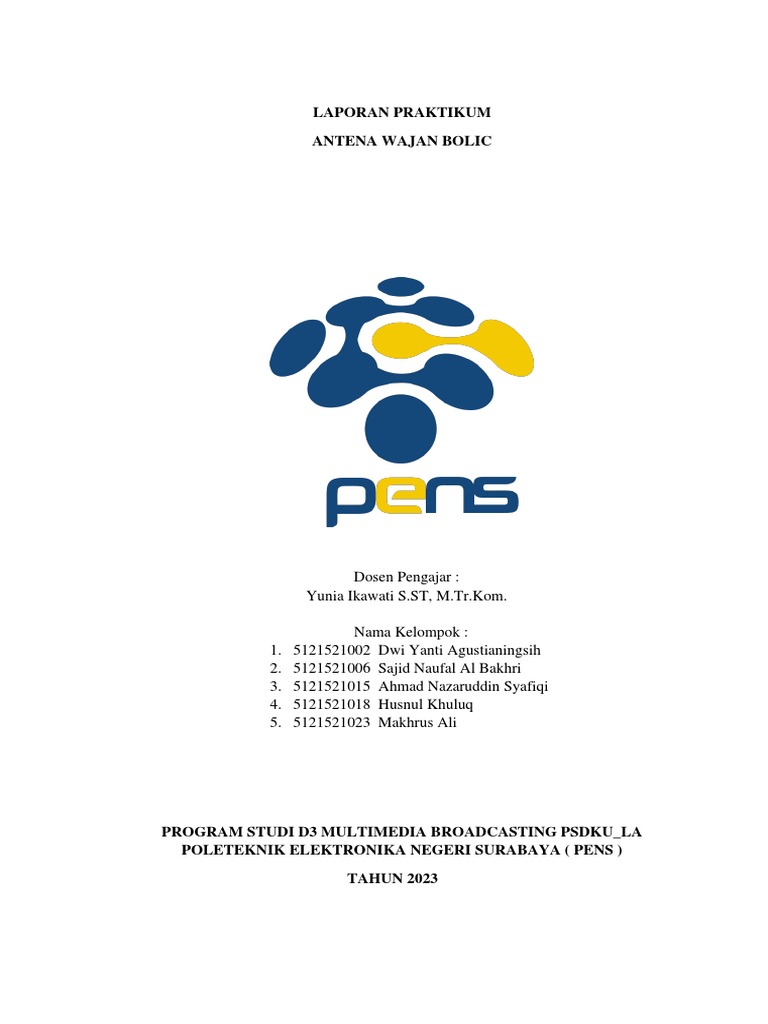

LAPORAN PRAKTIKUM

ANTENA WAJAN BOLIC

Dosen Pengajar :
Yunia Ikawati S.ST, M.Tr.Kom.

Nama Kelompok :
1. 5121521002 Dwi Yanti Agustianingsih
2. 5121521006 Sajid Naufal Al Bakhri
3. 5121521015 Ahmad Nazaruddin Syafiqi
4. 5121521018 Husnul Khuluq
5. 5121521023 Makhrus Ali

PROGRAM STUDI D3 MULTIMEDIA BROADCASTING PSDKU_LA

POLETEKNIK ELEKTRONIKA NEGERI SURABAYA ( PENS )
TAHUN 2023
 ANTENA WAJAN BOLIC

A. Dasar Teori
1. Pengertian Wajan Bolic
Wajan Bolic berasal dari 2 kata yaitu wajan (alat penggorengan) dan
bolic (parabolic). Jadi Wajan Bolic adalah sebuah antena parabolic yang
terbuat dari alat penggorengan berupa wajan. Antena ini digunakan
untuk menerima sinyal WiFi dalam jaringan wireless untuk
menghubungkan suatu computer ke jaringan internet

Antena Wajan, atau Wajanbolic e-goen merupakan terobosan dalam

Teknologi RT/RW-net. Antenna Wajanbolic e-goen dapat menjadi
client yang murah dalam sebuah RT/RW-net sehingga kita dapat ber
Internet dengan murah. Internet menjadi murah karena beban biaya di
tanggung ramai-ramai oleh banyak pengguna di sebuah RT/RW dalam
RT/RW-net .

2. Sejarah Antena Wajan Bolic

Antena Wajanbolic e-goen di kembangkan oleh Pak Gunadi (Pak Gun)
atau lebih di kenal e-goen. Pak Gun berasal dari Jogyakarta. Informasi
terakhir, beliau bekerja di Indosat menjadi salah seorang yang
bertanggung jawab di Stasiun Bumi Indosat di Purwakarta. Sejak 2005
sampai awal 2006, sosok e-goen dominan memberikan inspirasi bagi
bangsa Indonesia untuk mengembangkan antena wajan & antena panci
di Indonesia. Antenna wajan yang kemudian dikenal sebagai wajanbolic
e-goen menjadi andalan utama bagi mereka yang ingin membangun
RT/RW-net atau Wireless Internet murah di rumahnya dengan modal
sekitar Rp. 300.000 - 350.000 saja.

3. Fungsi Antena Wajan Bolic

Salah satu kegunaan wajan bolic adalah untuk menangkap sinyal tv.
Jika memakai barang bekas untuk pengganti antena tv, tentu bisa
menghemat uang cukup banyak. Hasil tangkapannya juga cukup bagus,
tidak kalah dengan antena yang dijual di toko.
Antena bisa untuk menangkap sinyal wifi, menembak sinyal WI-FI
yang letaknya jauh (bisa menembak sampai 2 Km-9Km) dan
memperkuat sinyal wi-fi. Bagi yang daerahnya masih sulit untuk
mendapatkan sinyal wifi. Alat ini bisa menjadi solusi terbaik.
Bila kalian tinggal di daerah yang jauh dari perkotaan tentu sinyal
seluler kerap menjadi masalah yang besar. Dengan menggunakan wajan
bolic bisa membantu untuk menangkap sinyal hp sehingga komunikasi
bisa kembali lancar.
 Antena wajan bolic ini bertujuan untuk memperhemat dana dari
pada membeli antena grid atau yagi yang mahal itu, tapi bisa juga antena
wajan bolic dibuat untuk mengcrack keamanan ISP.

4. Cara Kerja Antena Wajan Bolic

Pada dasarnya cara kerja dari wajan bolic hampir mirip dengan
parabola yang besar. Kesamaannya terletak pada fungsi cekungan yang
digunakan untuk menangkap sinyal gelombang elektromagnetik.
Bentuk cekung pada wajan bisa mengantarkan gelombang tersebut
menuju satu titik. Kemudian bisa diarahkan keadapter tv atau wifi
rumah. Prinsip kerja antena Wajanbolic seperti antena parabola lainnya,
yaitu menempatkan bagian sensitif antena pada titik fokus parabola
(wajan) sehingga semua gelombang elektromagnet yang mengenai
wajan akan terkumpul dan diterima oleh bagian sensitif tersebut.
Jangkauan kerja antena ini dapat mencapai hingga 1–2 km bahkan
sampai 5km. Antena Wajanbolic terdiri atas 3 komponen utama, yaitu :
a. Reflektor yang terbuat dari wajan. Dapat digunakan wajan yang
berdiameter minimal 30cm, semakin besar ukuran wajan akan
semakin baik karena semakin banyak frekuensi radio yang dapat
ditangkap.
b. Bagian sensitif antena berbentuk tabung berisi USB WLAN,
sebagai tabung dapat digunakan Pipa Paralon 3” sepanjang 23cm
dan bungkus 16cm dari panjangnya dengan Aluminium foil.
c. Kabel penghubung antena ke komputer, Dapat menggunakan kabel
USB yang biasanya disediakan dalam paket USB WLAN, dipotong
di bagian tengah dan disambung dengan menggunakan kabel UTP
atau Kabel LAN.
5. Kelebihan dan Kekurangan Antena Wajan Bolic
a. Kelebihan Wajan Bolic
Penggunaan antena Wajanbolic ini memiliki beberapa kelebihan:
Jaringan lebih cepat daripada modem, dapat di pasang dengan
cepat dan mudah sehingga tidak menyita waktu terlalu banyak,
harganya murah.
b. Kekurangan Wajan Bolic
Karena berupa ‘solid dish maka pengaruh angin cukup besar
sehingga memerlukan mounting ke tower yang cukup kuat, level
daya yang dipancarkan tidak bisa dikendalikan dengan baik, tidak
sesensitif antena parabola asli dalam menangkap gelombang
sinyal, tidak tahan lama karena harus berulang- ulang melakukan-
kalibrasi.
B. Alat dan bahan
Untuk membuat antenna wajan bolic berikut ini alat dan bahan yang
digunakan:
1. Wajan diameter 35 ? (semakin besar diameternya semakin bagus)
terbentuk parabolic
2. PVC paralon tipis ukuran 3” 30cm
3. Doff/tutup paralon 3” 2 buah
4. Lakban Aluminium foil
5. Baut + mur ukuran 12 dan 14
6. Bracket dan plat bentuk L bisa beli di toko bangunan
7. Modem USB WLAN
8. Kabel USB Extender 1 meter (panjang sesuai kebutuhan, bisa di beli di
toko komputer terdekat)
9. Pipa besi atau Bambu dengan panjang ukuran 5-10 meter.
10. Bor (untuk melubangi wajan dan tutupnya) Gergaji besi (untuk
memotong pipa)

C. Langkah Percobaan
1. Langkah pertama potong pipa paralon dengan menggunakan gergaji
besi, dengan ukuran 30cm.

2. Selanjutnya Ukur Wajan tersebut yang akan digunakan, dan juga ukur
berapa diameter dari Wajan tersebut, untuk ukuran wajan yang kami
pakai disini untuk diameternya 35cm dan untuk kedalamannya 10 cm
 30cm
10cm

3. Kemudian lubangi tepat pada titik tengah dari Wajan Bolic tersebut.

4. Setelah melubangi Wajan, maka lubangi juga Doff Pipa yang akan
dipasang pada Wajan.

5. Pasang Doff Pipa pada Wajan, usahakan Doff terpasang dengan benar
pada pusat tengah Wajan, dan Kunci Wajan dengan baut untuk
memasang Doff tersebut. seperti gambar di bawah ini
6. Lapisi Pipa dengan Aluminium Foil tepat pada ukuran yang ditentukan.
Untuk ukuran yang dilapisi oleh Aliminium Foil menggunakan hasil
perhitungan dari Rumus Feeder:

Fw= Dw^2/(16*dw)

Keterangan :
- Fw : Feeder/ Lapisan Aluminium Foil pada Pipa
- Dw : Diameter Wajan
- dw : Kedalaman Wajan

Jadi untuk wajan kami :

Diketahui:
Dw : 35 cm
dw :10 cm

Ditanya : FW?

Dijawab :
 Fw : Dw^2/(16xd)
: 35^2/(16x10)
: 1225 (160)
: 8 CM

7. Lubangi Pipa dari ujung atas pipa agar ada ruang untuk menancapkan
modem dan USB Wireless

8. Pasang USB Wireless pada Pipa yang telah di lubangi tadi

9. Lapis Doff, dengan alumuium foil

 10. Setelah itu pasang Pipa tersebut dengan Doff yang telah dipasang pada
Wajan tersebut.

11. Dan Proses Pembuatan Wajan Bolic telah selesai.

D. Hasil
Dari percobaan yang sudah kami coba maka berikut ini hasil dari Antena
Wajan Bolic :
1. Percobaan pertama menggunakan modem 3G
berikut ini adalah hasil Analisa yang kami dapatkan setelah menguji
kekuatan sinyal yang di dapatkan dengan memakai modem 3G yang
berlokasikan di perumahan jetis indah.

Analisa:
- Kekuatan sinyal yang di dapatkan yaitu 0,06 mbps

- Hasil sinyal yang di dapatkan, dapat di simpulkan bahwa sinyal tersebut

sangatlah lambat
2. Percobaan ke 2 menggunakan modem 3G dan lokasi yang berbeda.
Pada percobaan kedua ini kami mencoba nya di lantai 2 kos kosan di
daerah gang pelajar

Analisa:
- Kekuatan sinyal yang di dapatkan yaitu 0,07 mbps
 - Hasil sinyal yang di dapatkan, dapat di simpulkan bahwa sinyal tersebut
masih sangatlah lambat

E. Analisa
Dari percobaan percobaan di atas dapat di Analisa bahwa :
- Antenna wajan bolic ini termasuk kedalam polarisasi linear
- Antenna wajan bolic ini termasuk kedalam radiasi antenna directoral
karena antena wajan bolic ini pola radiasi pancarannya terarah sehingga
efektivitas pancaran sinyalnya hanya ke satu arah saja
- Dari uji coba 2 antena dengan lokasi yang berbeda tersebut dapat di
Analisa bahwa untuk sinyal pegujian pada lokasi gang pelajar lebih
cepat di bandingkan di daerah perumahan jetis indah

F. Kesimpulan
Dari praktikum yang sudah kami lakukan maka bisa di ambil kesimpulan
bahwa Antena Wajan Bolic ini dapat dikatakan belum berhasil karena masih
gagal untuk mendapatkan sinyal yang bagus dan lancar.
