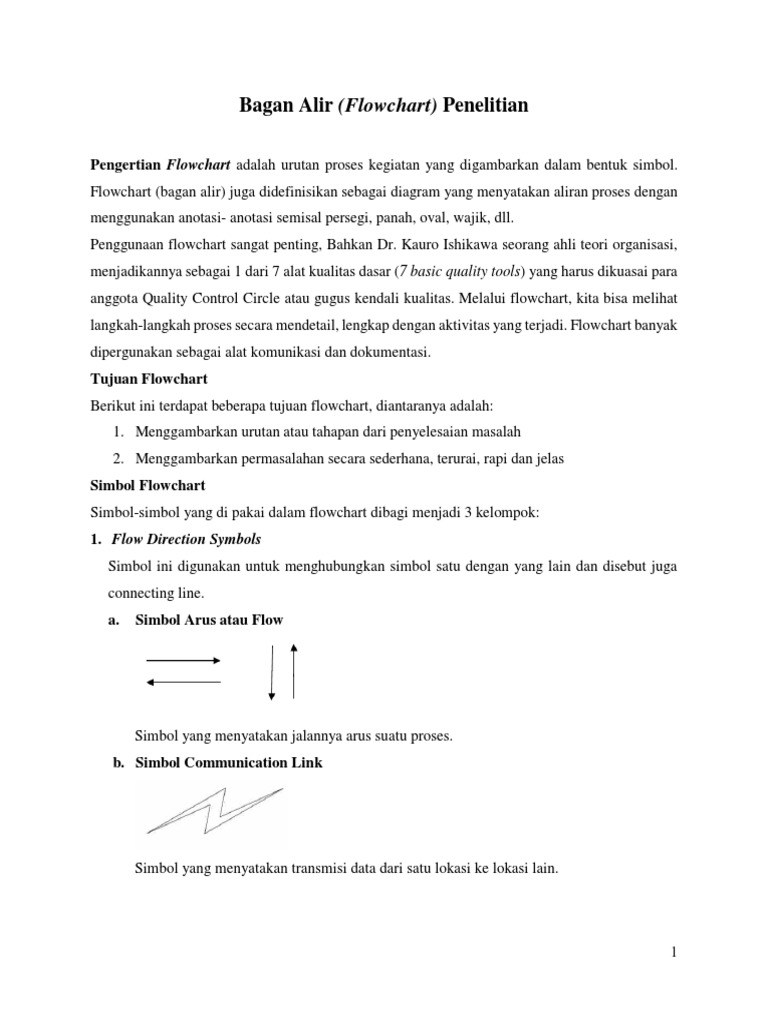

Bagan Alir (Flowchart) Penelitian

Pengertian Flowchart adalah urutan proses kegiatan yang digambarkan dalam bentuk simbol.
Flowchart (bagan alir) juga didefinisikan sebagai diagram yang menyatakan aliran proses dengan
menggunakan anotasi- anotasi semisal persegi, panah, oval, wajik, dll.
Penggunaan flowchart sangat penting, Bahkan Dr. Kauro Ishikawa seorang ahli teori organisasi,
menjadikannya sebagai 1 dari 7 alat kualitas dasar (7 basic quality tools) yang harus dikuasai para
anggota Quality Control Circle atau gugus kendali kualitas. Melalui flowchart, kita bisa melihat
langkah-langkah proses secara mendetail, lengkap dengan aktivitas yang terjadi. Flowchart banyak
dipergunakan sebagai alat komunikasi dan dokumentasi.
Tujuan Flowchart
Berikut ini terdapat beberapa tujuan flowchart, diantaranya adalah:
1. Menggambarkan urutan atau tahapan dari penyelesaian masalah
2. Menggambarkan permasalahan secara sederhana, terurai, rapi dan jelas
Simbol Flowchart
Simbol-simbol yang di pakai dalam flowchart dibagi menjadi 3 kelompok:
1. Flow Direction Symbols
Simbol ini digunakan untuk menghubungkan simbol satu dengan yang lain dan disebut juga
connecting line.
a. Simbol Arus atau Flow

Simbol yang menyatakan jalannya arus suatu proses.

b. Simbol Communication Link

Simbol yang menyatakan transmisi data dari satu lokasi ke lokasi lain.

1
 c. Simbol Connector

Simbol yang menyatakan sambungan dari proses ke proses lainnya dalam halaman yang
sama.
d. Simbol Offline Connector

Simbol yang menyatakan sambungan dari proses ke proses lainnya dalam halaman yang
berbeda.

2. Processing Symbols
Simbol ini menunjukan jenis operasi pengolahan dalam suatu proses/prosedur.
a. Simbol Proses

Simbol yang menyatakan suatu proses yang dilakukan oleh komputer.

b. Simbol Manual

Simbol yang menyatakan suatu proses yang tidak dilakukan oleh komputer.

2
c. Simbol Decision

Simbol yang menunjukkan suatu kondisi tertentu yang akan menghasilkan dua
kemungkinan jawaban yaitu ya atau tidak.
d. Simbol Predefined Process

Simbol yang menyatakan penyediaan tempat penyimpanan suatu pengolahan untuk

memberi harga awal.
e. Simbol Terminal

Simbol yang menyatakan awal atau akhir suatu program.

f. Simbol Keying Operation

Simbol yang menyatakan semua jenis operasi yang diproses dengan menggunakan suatu
mesin yang mempunyai keyboard.
j. Simbol Offline Storage

Simbol yang menunjukan bahwa data dalam simbol inji akan disimpan ke suatu media
tertentu.

3
 k. Simbol Manual Input

Simbol memasukkan data secara manual dengan menggunakan online keyboard.

3. Simbol Input atau Output

Simbol yang menunjukkan jenis peralatan yang digunakan sebagai media input atau output.
a. Simbol Input atau Output

Simbol yang menyatakan proses input atau output tanpa tergantung jenis peralatannya.
b. Simbol Punched Card

Simbol yang menyatakan input berasal dari kartu atau output ditulis ke kartu.
c. Simbol Magnetic Tape

Simbol yang menyatakan input berasal dari pita magnetis atau output disimpan ke pita
magnetis.
4. Simbol Disk Storage

Simbol yang menyatakan input berasal dari dari disk atau output disimpan ke disk.

4
5. Simbol Document

Mencetak keluaran dalam bentuk dokumen (melalui printer).

Multiple Documents
Sama seperti simbol dokumen hanya saja dokumen yg digunakan lebih dari satu dalam
simbol ini
6. Simbol Display

Mencetak keluaran dalam layar monitor.
