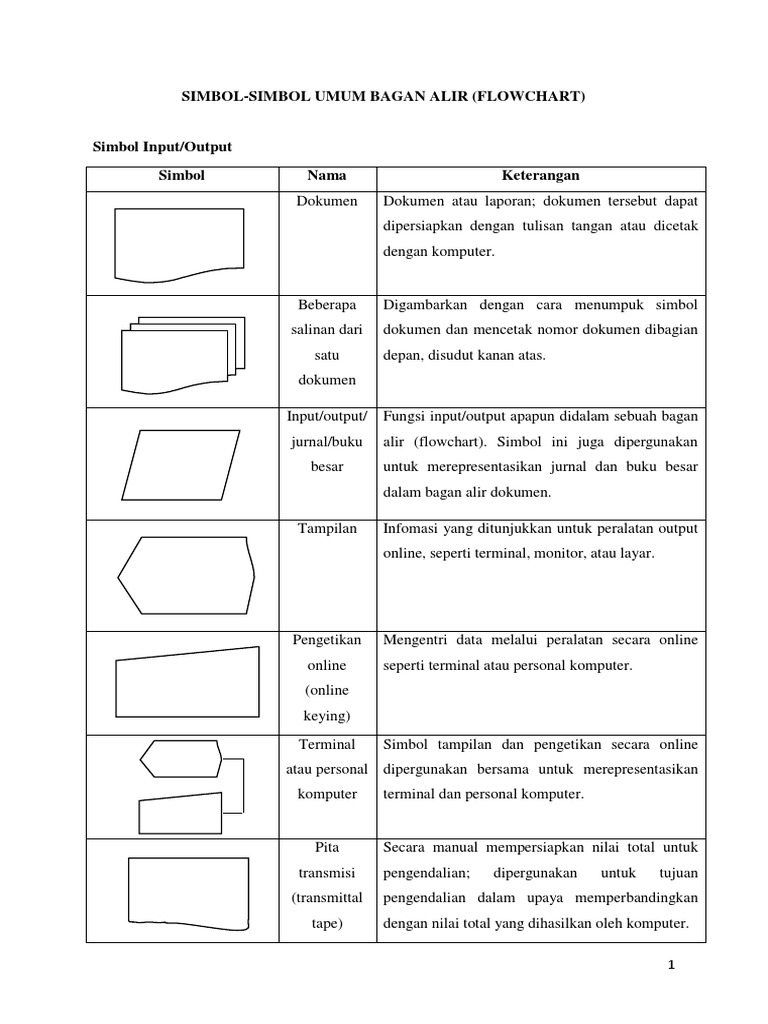

SIMBOL-SIMBOL UMUM BAGAN ALIR (FLOWCHART)

Simbol Input/Output
Simbol Nama Keterangan
Dokumen Dokumen atau laporan; dokumen tersebut dapat
dipersiapkan dengan tulisan tangan atau dicetak
dengan komputer.

Beberapa Digambarkan dengan cara menumpuk simbol

salinan dari dokumen dan mencetak nomor dokumen dibagian
satu depan, disudut kanan atas.
dokumen

Input/output/ Fungsi input/output apapun didalam sebuah bagan

jurnal/buku alir (flowchart). Simbol ini juga dipergunakan
besar untuk merepresentasikan jurnal dan buku besar
dalam bagan alir dokumen.

Tampilan Infomasi yang ditunjukkan untuk peralatan output

online, seperti terminal, monitor, atau layar.

Pengetikan Mengentri data melalui peralatan secara online

online seperti terminal atau personal komputer.
(online
keying)
Terminal Simbol tampilan dan pengetikan secara online
atau personal dipergunakan bersama untuk merepresentasikan
komputer terminal dan personal komputer.

Pita Secara manual mempersiapkan nilai total untuk

transmisi pengendalian; dipergunakan untuk tujuan
(transmittal pengendalian dalam upaya memperbandingkan
tape) dengan nilai total yang dihasilkan oleh komputer.

1
Simbol Pemrosesan

Simbol Nama Keterangan

Pemrosesan Fungsi pemrosesan yang dilakukan dengan
dengan komputer; biasanya menghasilkan perubahan
komputer atas data atau informasi.

Manual Kegiatan pemrosesan yang dilakukan secara

Operation manual.
symbol

Proses Fungsi pemrosesan yang dilakukan oleh

pendukung peralatan selain komputer. Contoh: kamera,
(auxiliary scanner.
operation)

Proses Proses yang menggunakan peralatan

pengetikan pengetikan secara offline (seperti register kas).
offline

2
Simbol Penyimpanan

Simbol Nama Keterangan

Disk Data disimpan secara permanen didalam disk
magnetic magnetic; dipergunakan untuk dokumen
utama (master file) dan basis data (database).

Pita Data disimpan di dalam pita magnetik

magnetik

Compact Data disimpan didalam compact disk

disk

Penyimpanan Data disimpan didalam dokumen online

secara online secara temporer melalui media yang dapat
diakses secara langsung, seperti disk, google
drive.

Dokumen Dokumen secara manual disimpan dan ditarik

N kembali; huruf yang ditulis didalam simbol

menunjukkan urutan pengaturan dokumen. N,
notasi secara numerik; A, notasi secara
alphabet; D, notasi yang didasarkan pada
tanggal.

3
Simbol Arus dan lain-lain

Simbol Nama Keterangan

Arus Arah pemrosesan atau arus dokumen; arus
dokumen yang normal berada dibawah dan mengarah ke
(proses) kekanan.

Arus data / Arah arus data / informasi; sering

informasi dipergunakan untuk memperlihatkan data yang
…………………….. disalin dari satu dokumen ke dokumen
lainnya.

Jaringan Pengiriman data dari satu lokasi ke lokasi

komunikasi lainnya melalui jaringan komunikasi.
(comunition
link)

Onpage Menghubungkan arus pemrosesan di satu

connector halaman yang sama; menggunakan konektor
symbol ini akan menghindari garis-garis yang saling
silang di dalam satu halaman.

Offpage Suatu penanda masuk dari atau keluar ke

connector halaman lain.
symbol

Terminal Titik awal, akhir, atau pemberhentian dalam

symbol suatu proses atau program; juga dipergunakan
untuk menunjukkan adanya pihak eksternal.

Decision Langkah pengambilan keputusan;

symbol dipergunakan dalam sebuah program
komputer yang mana bagan alir
memperlihatkan pembuatan ke cabang jallur
alternatif.

4
 SIMBOL FLOWCHART

Hal yang harus diperhatikan dalam membuat flowchart:

1. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.
2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus
dapat dimengerti oleh pembacanya.
3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.
4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata
kerja
5. Setiap langkah dari aktivitas harus berada pada urutan yang benar.

5
6. Lingkup dan range dari aktifitas yang sedang digambarkan harus ditelusuri dengan
hati-hati.
7. Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak
perlu digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan
percabangannya diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila
percabangannya tidak berkaitan dengan sistem.
8. Gunakan simbol-simbol flowchart yang standar
