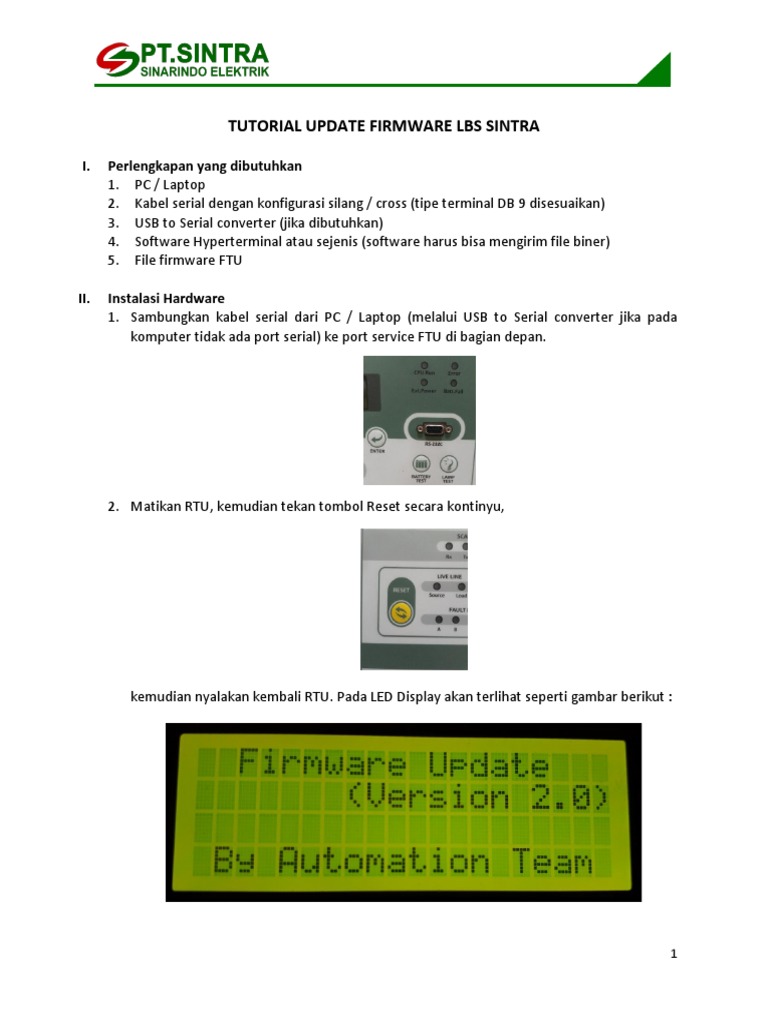

TUTORIAL UPDATE FIRMWARE LBS SINTRA

I. Perlengkapan yang dibutuhkan

1. PC / Laptop
2. Kabel serial dengan konfigurasi silang / cross (tipe terminal DB 9 disesuaikan)
3. USB to Serial converter (jika dibutuhkan)
4. Software Hyperterminal atau sejenis (software harus bisa mengirim file biner)
5. File firmware FTU

II. Instalasi Hardware

1. Sambungkan kabel serial dari PC / Laptop (melalui USB to Serial converter jika pada
komputer tidak ada port serial) ke port service FTU di bagian depan.

2. Matikan RTU, kemudian tekan tombol Reset secara kontinyu,

kemudian nyalakan kembali RTU. Pada LED Display akan terlihat seperti gambar berikut :

1
3. Aktifkan software Hyper Terminal (atau sejenis, untuk setting mengikuti software masing-
masing)

Klik tombol Configure dan set koneksi dengan kecepatan 115200 bps, 8N1, Flow Control :
No

2
4. Jika layar Hyper terminal tetap kosong, maka tekan tombol Enter, maka pada layar akan
muncul tulisan seperti berikut :

5. Tekan angka 1, gambar berikut akan muncul (huruf CCC... akan terus bertambah untuk
menyatakan bahwa sistem masih berjalan)

3
6. Klik menu Transfer pada menu bagian atas Hyper Terminal, agar menampilkan gambar
berikut :

Kemudian klik Send File

7. Pada dialog berikut klik tombol Browse untuk memilih file firmware (*.bin), setelah itu pilih
YModem untuk protocol

Klik tombol Send untuk mengupload firmware ke RTU

4
8. Progress upload ditunjukkan pada dialog berikut

9. Setelah upload selesai, maka sistem akan kembali ke menu awal

10. Firmware baru akan dijalankan setelah user menekan angka 2 atau merestart RTU secara
manual.
11. Penggantian firmware baru telah selesai. Semua data setting yang digunakan pada
firmware lama akan tetap terekam dan dapat digunakan selama user tidak melakukan
Factory Initialization pada software FTUMan.
