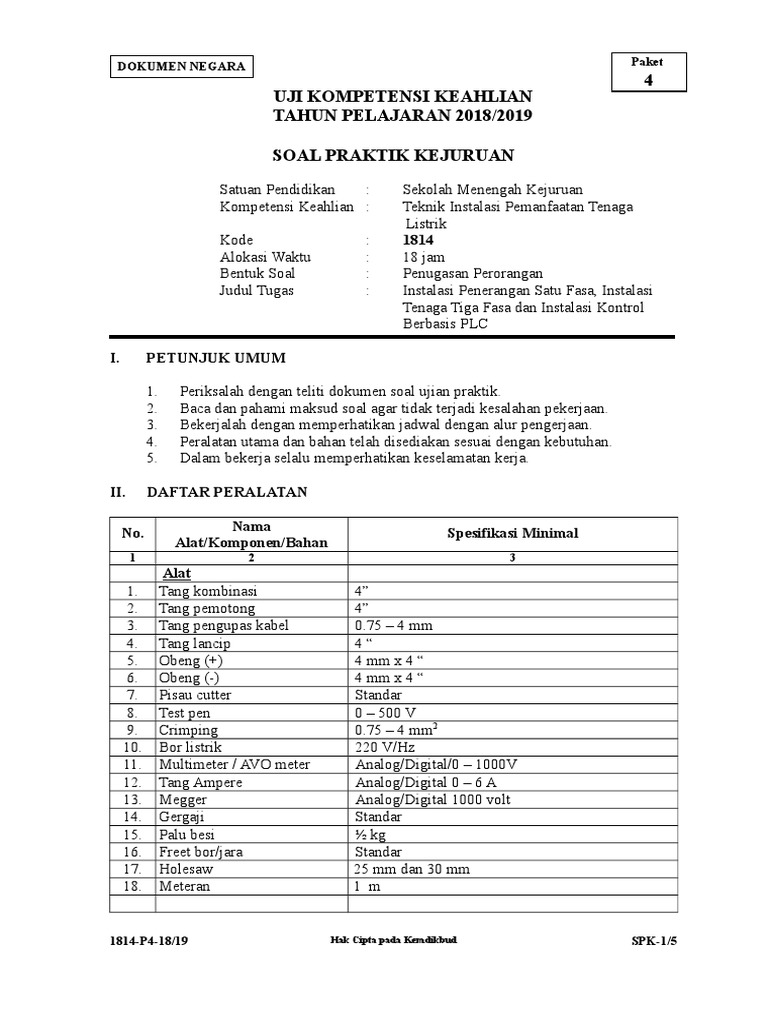

DOKUMEN NEGARA Paket

4
UJI KOMPETENSI KEAHLIAN
TAHUN PELAJARAN 2018/2019

SOAL PRAKTIK KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan

Kompetensi Keahlian : Teknik Instalasi Pemanfaatan Tenaga
Listrik
Kode : 1814
Alokasi Waktu : 18 jam
Bentuk Soal : Penugasan Perorangan
Judul Tugas : Instalasi Penerangan Satu Fasa, Instalasi
Tenaga Tiga Fasa dan Instalasi Kontrol
Berbasis PLC

I. PETUNJUK UMUM

1. Periksalah dengan teliti dokumen soal ujian praktik.

2. Baca dan pahami maksud soal agar tidak terjadi kesalahan pekerjaan.
3. Bekerjalah dengan memperhatikan jadwal dengan alur pengerjaan.
4. Peralatan utama dan bahan telah disediakan sesuai dengan kebutuhan.
5. Dalam bekerja selalu memperhatikan keselamatan kerja.

II. DAFTAR PERALATAN

Nama
No. Spesifikasi Minimal
Alat/Komponen/Bahan
1 2 3
Alat
1. Tang kombinasi 4”
2. Tang pemotong 4”
3. Tang pengupas kabel 0.75 – 4 mm
4. Tang lancip 4“
5. Obeng (+) 4 mm x 4 “
6. Obeng (-) 4 mm x 4 “
7. Pisau cutter Standar
8. Test pen 0 – 500 V
9. Crimping 0.75 – 4 mm2
10. Bor listrik 220 V/Hz
11. Multimeter / AVO meter Analog/Digital/0 – 1000V
12. Tang Ampere Analog/Digital 0 – 6 A
13. Megger Analog/Digital 1000 volt
14. Gergaji Standar
15. Palu besi ½ kg
16. Freet bor/jara Standar
17. Holesaw 25 mm dan 30 mm
18. Meteran 1 m

1814-P4-18/19 Hak Cipta pada Kemdikbud SPK-1/5

 Nama
No. Spesifikasi Minimal
Alat/Komponen/Bahan
1 2 3
Komponen
1. Emergency stop 6 Ampere
2. Lampu pilot/panel Merah, kuning, hijau 220 V
3. Magnetic Contactor SK8/SK16
4. MCB 1 Fasa 4A
5. ELCB 300 mA
6.. MCB 3 Fasa 16A
7. Motor listrik 3 fasa 1 HP 380/660 Volt
8. Panel box 40 x 60
9. Push button switch 1 NO
10. Rel omega Standar
11. Thermal Overload Relay 3 Fasa/ 0 – 10 A
12. PLC 20 I/O

Bahan
1. Kabel NYAF 1.5 mm Coklat
2. Kabel NYAF 1.5 mm Merah
3. Kabel NYAF 1.5 mm Kuning
4. Kabel NYAF 1.5 mm Hitam
5. Kabel NYAF 1.5 mm Biru
6. Kabel NYM 3 x 1.5 mm2
7. Kabel NYA 1,5 mm hitam
8. Kabel NYA 1,5 mm merah
9. Kabel NYMHY/NYYHY 4 x 1.5 mm2
10. Kabel Ties 2.5 mm 18 lbs
11. Kanal/duct kabel 30 x 30 mm
12. Klem kabel 10 mm
13. Paku skrup 3/4”
14. Sepatu kabel/skun 0.75 mm2 (min.3 warna std)
15. Sepatu kabel/skun 1.5 mm2 (min. 3 warna std)
16. Sepatu kabel/skun 2.5 mm2
17. Spiral wrapping band 8 mm
18 Terminal sambung Standar
19 Terminal strip 16 mm

III. SOAL/TUGAS

1814-P4-18/19 Hak Cipta pada Kemdikbud SPK-2/5

Judul Tugas : Instalasi Penerangan Satu Fasa, Instalasi Tenaga Tiga Fasa dan Instalasi
Kontrol Berbasis PLC

A. Instalasi Tenaga Tiga fasa Berbasis PLC

1. Rakitlah instalasi penerangan dan tenaga lay out sesuai dengan gambar kerja
2. Untuk cara kerja instalasi penerangan satu fasa adalah :
a. S1 melayani lampu L2 dan L3
b. S2 dan S3 melayani L4
c. Lampu PJU L1 diaktifkan dengan fhoto cell
3. Ukurlah tahanan isolasi penghantar antara fasa dengan fasa dan fasa dengan
pembumian. Tahanan isolasi tidak boleh kurang dari 1 MΩ yang diukur dengan
Insulation Tester dengan tegangan kerja 500 Volt.
4. Rancanglah program dan transfer ke PLC dengan cara kerja I/O sebagai berikut:
4.1 Tombol tekan S2 untuk menjalankan motor pada putaran kanan dan ditandai
dengan lampu indikator H1 menyala
4.2 Tombol tekan S3 untuk menjalankan motor pada putaran kiri dan ditandai
dengan lampu indikator H2 menyala
4.3 Tombol tekan S1 untuk tombol stop (berhenti)
4.4 Dalam keadaan darurat tekan S0 maka semua rangkaian terputus dan ditandai
dengan lampu indikator H3 menyala
4.5 Apabila terjadi beban lebih maka motor akan berhenti ditandai dengan lampu
indikator H3 menyala.
4.6 Apabila terjadi hubung singkat maka pengaman F1 bekerja memutus
rangkaian utama
4.7 Apabila terjadi arus bocor ke pembumian maka pengaman Q1 bekerja
memutus rangkaian utama
5. Operasikan rangkaian, bila kerja rangkaian tidak sesuai dengan cara kerja lakukan
perbaikan.

IV. GAMBAR KERJA

Layout

1814-P4-18/19 Hak Cipta pada Kemdikbud SPK-3/5

 Rangkaian Tenaga Lift

Tata letak komponen

1814-P4-18/19 Hak Cipta pada Kemdikbud SPK-4/5

 Instalasi penerangan dan daya

“SELAMAT & SUKSES”

1814-P4-18/19 Hak Cipta pada Kemdikbud SPK-5/5
