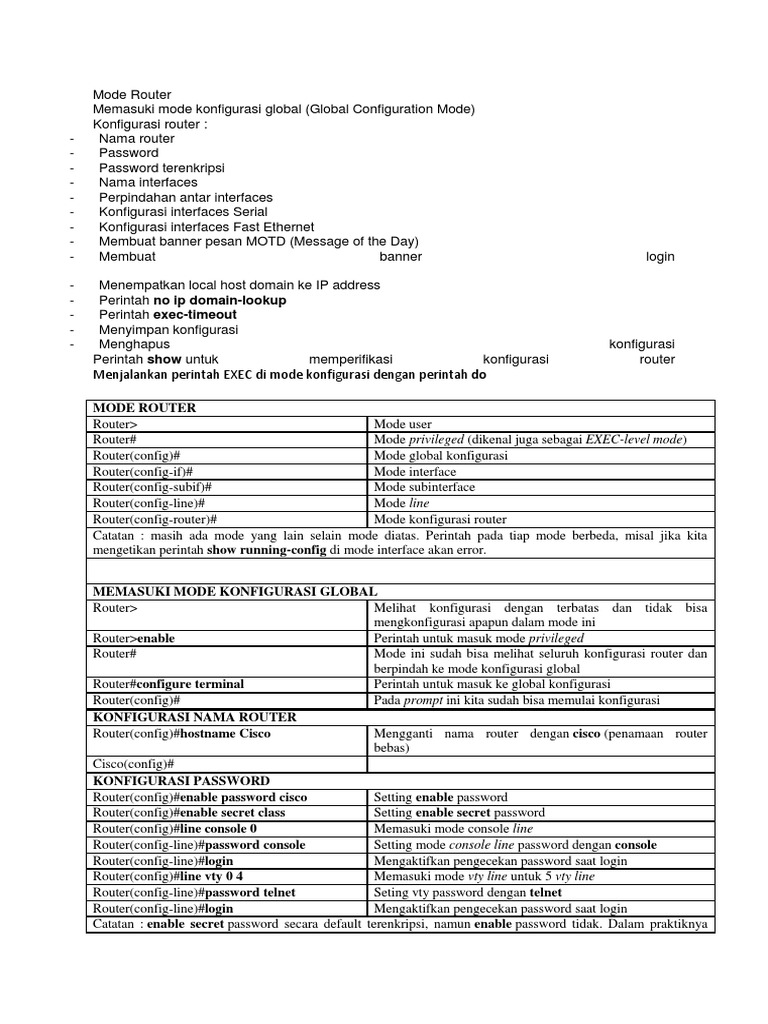

Mode Router

Memasuki mode konfigurasi global (Global Configuration Mode)

Konfigurasi router :
- Nama router
- Password
- Password terenkripsi
- Nama interfaces
- Perpindahan antar interfaces
- Konfigurasi interfaces Serial
- Konfigurasi interfaces Fast Ethernet
- Membuat banner pesan MOTD (Message of the Day)
- Membuat banner login

- Menempatkan local host domain ke IP address

- Perintah no ip domain-lookup
- Perintah exec-timeout
- Menyimpan konfigurasi
- Menghapus konfigurasi
Perintah show untuk memperifikasi konfigurasi router
Menjalankan perintah EXEC di mode konfigurasi dengan perintah do

MODE ROUTER
Router> Mode user
Router# Mode privileged (dikenal juga sebagai EXEC-level mode)
Router(config)# Mode global konfigurasi
Router(config-if)# Mode interface
Router(config-subif)# Mode subinterface
Router(config-line)# Mode line
Router(config-router)# Mode konfigurasi router
Catatan : masih ada mode yang lain selain mode diatas. Perintah pada tiap mode berbeda, misal jika kita
mengetikan perintah show running-config di mode interface akan error.

MEMASUKI MODE KONFIGURASI GLOBAL

Router>
Router>enable
Router#
Router#configure terminal
Router(config)#
KONFIGURASI NAMA ROUTER
Router(config)#hostname Cisco
Cisco(config)#
KONFIGURASI PASSWORD
Router(config)#enable password cisco
Router(config)#enable secret class
Router(config)#line console 0
Router(config-line)#password console
Router(config-line)#login
Router(config)#line vty 0 4
Router(config-line)#password telnet
Router(config-line)#login
Catatan : enable secret password secara default terenkripsi, namun enable password tidak. Dalam praktiknya
Melihat konfigurasi dengan terbatas dan tidak bisa
mengkonfigurasi apapun dalam mode ini
Perintah untuk masuk mode privileged
Mode ini sudah bisa melihat seluruh konfigurasi router dan
berpindah ke mode konfigurasi global
Perintah untuk masuk ke global konfigurasi
Pada prompt ini kita sudah bisa memulai konfigurasi
Mengganti nama router dengan cisco (penamaan router
bebas)
Setting enable password
Setting enable secret password
Memasuki mode console line
Setting mode console line password dengan console
Mengaktifkan pengecekan password saat login
Memasuki mode vty line untuk 5 vty line
Seting vty password dengan telnet
Mengaktifkan pengecekan password saat login
tidak direkomendasikan menggunakan enable password, selalu gunakan enable secret password untuk
keamanan.
ENKRIPSI PASSWORD
Router(config)#service password-encryption Menerapkan enkripsi password (enkripsi lemah)
Router(config)#enable password cisco Mengubah enable password menjadi cisco
Router(config)#line console 0 Berpindah ke mode line console
Router(config-line)#password cisco Meneruskan setingan password seperti diatas
Router(config-line)#exit Kluar dari mode line console
Router(config)#no service password- Mematikan enkripsi password
encryption
Catatan : jika kita menghidupkan service password-encryption, menggunakannya, lalu mematikannya, maka
password yang sudah terenkripsi sebelumnya akan tetap terenkripsi. Password yang diketikan selanjutnya tidak
terenkripsi.
KONFIGURASI INTERFACES
Router(config)#interface serial 0/0/0 Memasuki mode konfigurasi interface serial
Router(config-if)#description Link ke ISP Menambah deskripsi interface (optional)
Router(config-if)#ip address 192.168.10.1 Konfigurasi IP address dan subnetmask pada interface
255.255.255.0
Router(config-if)#clock rate 64000 Konfigurasi clock rate (berlaku untuk DCE interface)
Router(config-if)#no shutdown Menghidupkan interface secara administrative
Catatan : perintah clock rate hanya digunakan untuk serial interface yang dicolokan kabel serial DCE saja.
Clock rate harus selalu dikonfigurasi di salah satu serial antara kedua Router yang memakai kabel serial.
Router(config)#interface fastehternet 0/0 Memasuki konfigurasi fastehternet interface
Router(config-if)#description LAN LOKAL Menentukan deskripsi interface dengan LAN LOKAL
Router(config-if)#ip address 192.168.1.10 Konfigurasi IP address dan subnetmask
255.255.255.0

Router(config-if)#no shutdown Menghidupkan interface secara administratif

Router(config-if)#interface serial 0/0/0 Berpindah secara langsung ke interface ke serial
Router(config-if)#exit Keluar dari mode interface/kembali ke mode sebelumnya

BANNER
Router(config)#banner motd # isi pesan# Menambah pesan login (message of the day)
Router(config)#banner login # isi pesan # Menambah banner ketika login
Router(config)#no banner login Perintah untuk membatalkan banner login
MEMETAKAN LOCAL HOST KE IP ADDRESS
Router(config)#ip host sukabumi 192.168.2.5 Mendaftarkan ip 192.168.2.5 ke local host name sukabumi
Router#ping sukabumi Kedua perintah tersebut dieksekusi ke objek yang sama :
= mengirim pesan echo (ping) ke alamat 192.168.2.5
Router#ping 192.168.2.5
Catatan : secara default no port perintah ip host adalah 23 (telnet). Host name tersebut bisa dipakai untuk telnet.
Router#sukabumi = Router#telnet sukabumi = Router#telnet 192.168.2.5
Router(config)#no ip domain-lookup Mematikan fitur otomatis translasi perintah yang tidak
diketahui ke domain atau local host name
Catatan : semua perintah salah (tidak diketahui) yang diketikan, maka router akan menunggu selama beberapa
menit untuk mentranslasikan / me-resolve perintah tersebut ke domain server 255.255.255.255? secara default
router akan mencoba menerjemahkan setiap perintah salah yang kita ketikan ke DNS server pada alamat
255.255.255.255. Jika kita tidak akan menkonfigurasi server DNS, sebaiknya matikan saja fitur ini untuk
menghemat waktu jika kita sering salah dalam mengetik perintah pada CLI.
LOGIN TIME OUT
Router(config)#line console 0 Memasuki mode console line
Router(config-line)#exec-timeout 0 0 Menyeting batas waktu log off otomatis ke 0 0 (menit detik).
Value ini dimaksudkan router tidak pernah log off
MENYIMPAN DAN MENGHAPUS KONFIGURASI
Router#copy running-config startup-config Menyimpan konfigurasi yang sedang berjalan di NVRAM
Router#copy running-config tftp Menyimpan konfigurasi yang sedang berjalan di TFTP
server secara remote.
Router#erase startup-config Menghapus file konfigurasi dari VNRAM
PERINTAH “SHOW”
Router#show ? Melihat semua perintah yang tersedia
Router#show interfaces Melihat statistik semua interface
Router#show interface serial 0/0/0 Melihat statistik sebuah interface
Router#show ip interface brief Melihat semua interface dengan informasi yang ringkas,
termasuk status dan konfigurasi IP pada tiap interface
Router#show controllers serial 0/0/0 Melihat statistik hardware sebuah interface. Informasi yang
terlihat adalah clock rate dan kabel DCE atau DTE yang
terhubung atau tidak ada kabel yang terhubung.
Router#show host Melihat local host cache
Router#show users Melihat user yang sedang koneksi
Router#show history Melihat history dari perintah yang sudah diketikan
Router#show flash Melihat info memory flash
Router#show version Melihat versi IOS
Router#show arp Melihat arp tabel
Router#show protocols Melihat status protocol layer 3 yang telah dikonfigurasi
Router#show startup-config Melihat konfigurasi yang tersimpan di NVRAM
Router#show running-config Melihat konfigurasi yang sedang berjalan di RAM
Perintah EXEC pada mode konfigurasi global : perintah “DO”
Router(config)#do show running-config Mengeksekusi perintah level privileged show running-
config ketika sedang berada pada mode konfigurasi global
Router(config)# Router akan tetap pada mode konfigurasi global setelah
mengetikan perintah do
Catatan : perintah do sangat bermanfaat ketika kita ingin mengetikan perintah level EXEC ketika sedang berada
pada mode konfigurasi global atau submode apapun.
 Perintah Dasar Konfigurasi Router/Switch Cisco
(CLI Cisco IOS)
andrianext 6/22/2016 Cisco

Menampilkan Jam dan tanggal

Switch>show clock detail

Mengganti tanggal/jam

Switch#clock set hh:mm:ss dd:mm:yyyy

Switch#clock set 15:28:10 22 Jun 2016

Menampilkan versi IOS

Switch>show version

Menampilkan perintah sebelumnya

Switch>show history

Untuk menampilkan satu-persatu perintah yang sudah diketikkan terlebih dahulu, gunakan tombol panah
atas atau tombol panah bawah.

Menampilkan kemungkinan perintah

Switch>di?
akan menampilkan perintah disconnect
Switch>e?akan menampilkan perintah enable exit

Menampilkan manual help

Switch>show ?
Switch>show users
Switch>show sessions
Switch>ping ?
Switch>traceroute ?

Menampilkan informasi interface

Switch menyediakan 12 atau 24 port. Setiap port dapat dipandang seperti sebuah interface. Masing-masing
interface diberi nama sebagai : FastEthernet 0/1, FastEthernet 0/2, dan seterusnya sampai jumlah maksimal
port yang tersedia.

Switch>show interfaces
Switch>show interfaces FastEthernet 0/1
Switch>show interfaces Fa 0/1
Switch>sh int Fa0/1
Switch>sh int F0/1
switch>sh in f0/1

Menampilkan CDP (Cisco Discovery Protocol)

Merupakan protokol yang digunakan untuk komunikasi antar perangkat cisco
switch>show cdp

Menampilkan informasi terminal

switch>show terminal

Memasuki privileged EXEC mode

untuk pindah ke mode privileged atau mode admin atau mode root di linux yang ditunjukkan dengan tanda
#

switch>enableJika ingin kembali ke user EXEC mode ketikkan

switch>disable atau
switch>exit

Untuk masuk ketingkat Global

Switch#config t

Switch(config)#

Membuat Banner

Switch> enable
Switch#config t
Switch(config)#Banner MOTD “Cisco sys”
Switch(config)#Exit
Switch#logout

Menampilkan running configuration

switch>enable
switch#show running-config

Running-configuration disimpan sementara di RAM. Jika switch dimatikan maka semua

informasi running-configuration akan terhapus

Menampilkan startup configuration

switch>enable atau bisa dengan mengetikan en
switch#show startup-config

Menentukan Jam dan tanggal

switch>enable
switch#clock set 12:20:20 5 october 2012
switch#show clock

Menentukan password mode privileged

Yaitu pembuatan password pada saat user biasa akan masuk ke mode privileged
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#enable password TIDAKDIENKRIPSI
Switch(config)#enable secret DIENKRIPSI
Switch(config)#^Z
%SYS-5-CONFIG_I: Configured from console by console
Switch#disable
Switch>enable
Password:

Menentukan password console

Password console digunakan untuk membatasi akses via port console atau via aplikasi emaulation seperti
HyperTerminal

Switch>enable
Switch#configure termin
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#line console 0
Switch(config-line)#password passwordCONSOLE
Switch(config-line)#login
Switch(config-line)#^Z
Switch#disable
Switch>exit
Press RETURN to get started.
User Access Verification
Password:

Menentukan password telnet

Switch>en
Switch#config t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#line vty 0 15
Switch(config-line)#password passwordTELNET
Switch(config-line)#login
Switch(config-line)#^Z
Switch#disable
Switch>exit

Menentukan password AUX

Switch(config)#line aux 0
Switch(config-line)#password passwordAUX
Switch(config-line)#login
Switch(config)#^Z
Switch#disable
Switch#exit

* nomor – nomor diatas adalah merupakan port yang diberi nomor, misalkan sebuah port console yang
diberi nomor 0, sebuah port aux yang diberi nomor 0 dan 16 buah VTY yang diberi nomor 0 s/d 15

Menentukan hostname
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname Catalyst
Catalyst(config)#^Z
Catalyst#
Mengganti hostname

Switch>enable
Switch#config t
Switch(config)#hostname budidarma
Switch(config)#exit
Switch#logout

Mereboot switch
Switch#reboot

Menyimpan hasil konfigurasi

Semua perintah yang kita ketikkan itu disimpan dalam memory sementara(RAM), jadi sewaktu switch atau
Switch direboot maka konfigurasi akan hilang, untuk itu disarankan agar kita menyimpan konfigurasi yang
sedang dilakukan(copy dari ram ke nvram)
Catalyst#copy running-config startup-config (copy dari ram ke nvram)

ATAU
Catalyst#wr
ATAU
Catalyst#copy running-config tftp
Catalyst#show startup-config
Catalyst#copy startup-config running-config (copy dari nvram ke ram)

Menghapus startup configuration

Catalyst#erase startup-config
Catalyst#show startup-config
Catalyst#reload

File Image IOS

Switch#show flash
Switch#dir flash

File system configuration

Switch#show boot

Menggubah mode full duplex

Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface fa 0/1
Switch(config-if)#duplex full
Switch(config-if)#^Z
Switch#show interfaces

Menggubah Speed

Beberapa tipe switch mendukung speed 10 Mbps dan 100 Mbps. Kita dapat menggubah speed tersebut

Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface fa 0/1
Switch(config-if)#speed 10 atau 100

Menentukan IP address interface

Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface vlan1
Switch(config-if)#ip address 192.168.10.1 255.255.255.0
Switch(config-if)#no shutdown untuk menenable/meng-up interface

Untuk me-reset suatu fungsi

Switch(config)#Clear

Membuat password console

Switch>enable

Switch#config t

Switch(config)#line console 0

Switch(config-line)#password 123switch

Switch(config-line)#login

Switch(config-line)#exit

Switch(config)#exit

Switch#logout

Mengaktifkan VLAN

Switch>enable
Switch#config t

Switch(config)#interface Vlan 100

Switch(config-if)#description name lab-1

Switch(config-if)#no shutdown

Switch(config-if)#exit

Membuat VLAN

Switch>enable

Switch#Vlan Database

Switch(Vlan)#Vlan 100 name Lab-1

Switch(Vlan)#Vlan 500 name Lab-2

Switch(Vlan)#exit

Menampilkan VLAN

Switch#Show Vlan

Mensetting Port pada VLAN

Switch>enable

Switch#config t

Switch(config)#interface FA 0/1

Switch(config-if)#switchport access Vlan 100

Switch(config-if)#no shutdown

Switch(config-if)#exit

Mensetting IP Address Pada VLAN

Switch>enable

Switch#config t

Switch(config)#interface Vlan 100

Switch(config-if)#IP Address 10.10.10.249 255.255.255.248

Menyimpan Configurasi

Switch>enable

Switch#copy running-config startup-config

Enter untuk OK

Keluar dari Switch

Switch#disable

Keluar dari Console

Switch#logout

Help command

Switch#?

bisa dipakai untuk melihat help command tertentu misal kita pengin tahu perintah yang depannya c

Switch#c?

atau kila kita lupa sintaks utuh nya seperti apa

Switch#clock ?

Hot keys:
Kursor pindah ke awal baris : Ctrl + A
Kursor ke akhir baris : Ctrl + E
Mundur 1 kata : Esc + B
Mundur 1 karakter : Ctrl + B
Maju 1 karakter : Ctrl + F
Menghapus : Backspace
Melihat perintah sebelumnya : Up arrow atau Ctrl + P

Encrypting Password

Switch(config)#service password-encryption

Switch(config)#^z

Melihat, menyimpan dan menghapus konfigurasi

Switch#sh run (melihat)

 Switch#copy run start (menyimpan)

Switch#erase startup-config (menghapus)

Pendataan VLAN ID yang terhubung

Switch#vlan database

Switch(vlan)#vlan 10 name keuangan

Switch(vlan)#vlan 20 name produksi

Switch(vlan)#vlan 40 name HRD

Switch(vlan)#vlan 50 name IT

Switch(vlan)#exit

Switch#

Pemberian alamat pada interface dari switch

Switch#configure terminal

Switch(config)#interface fastethernet0/1

Switch(config-if)#switchport access vlan 10

Switch(config)#interface fastethernet0/2

Switch(config-if)#switchport access vlan 10

Switch(config)#interface fastethernet0/3

Switch(config-if)#switchport access vlan 20

Switch(config)#interface fastethernet0/4

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

Config-register adalah perintah unutk menentukan dari mana Switch akan memulai sistem boot
secara otomatis.

Switch(config)#config-register 0x2142 untuk masuk ke ROM monitor mode

Switch(config)#config-register 0x0101 untuk boot dari ROM

Switch(config)#config-register 0x2102 untuk boot dari NVRAM

VTY password: untuk membuat password untuk akses dengan telnet ke Switch

Switch(config)#line vty 0 4

Switch(config-line)#login

Switch(config-line)#password kunci untuk membuat password bernama kunci untuk mengakses Switch
lewat virtual terminal

Encapsulation : berguna jika ingin menerapkan suatu jenis protokol WAN. Contohnya

point-to-point protocol (ppp) ke suatu interface, misalnya interface serial0, maka setelah masuk ke
interface configuration mode, kemudian mengetik perintah encapsulation seperti berikut :

Switch(config-if)#encapsulation ppp

Disamping ppp, ada berbagai macam encapsulation yang dapat digunakan oleh Cisco Switch sebagai
berikut :

Switch(config-if)#encapsulation ?

Atm-dxi ATM-DXI encapsulation

Bstun Block serial tunneling (BSTUN)

Frame-relay Frame relay network

Hdlc serial hdlc synchronous

Lapb LAPB (X.25 level 2)

Ppp Point to point protocol

Sdlc SDLC

Sdlc-primary SDLC (primary)

Sdlc-secondary SDCL (secondary)

Smds switched Megabit Data Service (SMDS)

Stun serial tunneling (STUN)

X25 x.25
Dalam percobaan yang telah dilakukan diketahui bahwa untuk menghubungkan antar Switch melalui
hubungan serial diperlukan sinkronisasi semua aspek baik bandwidth, clock rate maupun jenis encapsulasi
yang digunakan. Pada percobaan yang telah dilakukan menggunakan jenis encapsulasi hdlc, clock rate
64000 dan bandwidth 56

IP routing selalu diterapkan (enable) untuk Cisco Switch. Untuk menerapkan IP ke suatu interface,
ketik perintah berikut dari configuration interface mode:

Switch(config-if)#IP address <ip address> <subnet mask>

Sedangkan IP routing statis dapat diubah dengan perintah :

Switch(config)#ip route <network destination id> <subnet mask>

<default gateway>

Dimana :

Network destination ID adalah alamat jaringan yang dituju. Subnet mask adalah subnet

mask jaringan yang dituju.

Default gateway adalah IP address dari gateway, biasanya IP address Switch yang berhubugan langsung.

Mengkonfigurasi Switch Default Gateway

Switch(config)#ip default-gateway {ip address}

contoh:

Switch(config)#ip default-gateway 172.20.137.1

Menampilkan status Initial Startup Switch

Switch#show version

Menampilkan konfigurasi dari sistem hardware, versi software, nama dan file sumber konfigurasi, dan
boot images

Menampilkan file konfigurasi yang sedang aktif dari switch

Switch#show running-configuration

Menampilkan statistik dari semua konfigurasi interfaces pada switch

Switch#show interfaces

Menampilkan alamat IP,subnet mask, dan default gateway

Switch#show ip

Menampilkan running configurasi

Switch#show running-configuration

Building configuration…

Current configuration:

hostname “sayid”

ip address 10.1.1.33 255.255.255.0

ip default-gateway 10.3.3.3

interface Ethernet 0/1

<text omitted>

interface Ethernet 0/12

Interface Ethernet 0/25

interface FastEthernet 0/26

interface FastEthernet 0/27

Konfigurasi IP Address dan interface sebagai link trunk ke interface Switch

Switch#conf t

Memberi nama interface

Switch(config-if)#description TRUNK-SWITCH-TO-SWITCH-A

Membuat interface menjadi trunk link

Switch(config-if)# switchport mode trunk

Membuat semua vlan di allow di interface trunk

Switch(config-if)# switchport trunk allowed vlan all

Memberikan ip dan mengaktifkan vlan management switch yaitu vlan 1

Switch(config)#interface Vlan1

Switch(config)#description MANAGEMENT-VLAN
Switch(config-if)#ip address 192.168.1.2 255.255.255.0

Membuat routing switch ke arah Switch

Switch(config)#ip default gateway 192.168.1.1

Membagi Vlan dan segemtn ip per interface switch

Vlan yang di gunakan yaitu vlan 10 untuk ip segment 192.168.10.0/24 dan vlan 20 untuk 192.168.20.0/24

Switch(config)#interface fastEthernet 0/1

Membuat interface menjadi acces link

Switch(config-if)# switchport mode acces

Configure the virtual line password. Password virtual line berguna untuk mengatur hak akses
control Telnet ke Switch.

Sebagai contoh password yang digunakan adalah:cisco

Switch(config-line)# line vty 0 4

Switch(config-line)# password cisco

Switch(config-line)# login

Switch(config)#service password-encryption Untuk melakukan enkripsi password

Apabila kita salah mengetikkan perintah IOS akan mencoba untuk menampikan pesan error atau
peringata. Salah satunya tanda ‘^’ yang menunjukkan error dalam penulisan.

Code:

Switch>sh confikur
^
% Invalid input detected at ‘^’ mark

Menampilkan perintah sebelumnya

Code:

Switch>show history

Manampilkan kemungkinan perintah

Code:
Switch>di?
disconnect

Menampilkan manual help

Code:

Switch>?
Switch?sh ?

Untuk menghapus hasil konfigurasi yang telah tersimpan

Code:

hal ini biasanya di lakukan untuk merubah settingan apabila ada kesalahan di config
Switch>enable
Switch#erase startup-config
untuk melihat config sebelumnya
Switch#show startup-configdan reset Switchnya
Switch#reload

Show controllers serial – menampilkan informasi khusus hardware interface. Perintah ini harus di-set
termasuk nomor port/slot dari interface serial.

Contoh :

Switch#show controllers serial 0/1

Perintah yang digunakan untuk seting clock rate sebagai berikut:

Switch(config)#interface serial 0/0

Switch(config-if)#clock rate 56000

Switch(config-if)#no shutdown

Sebelum meng-install Csco IOS ke Switch, cek dulu apakah RAM dan flash yang dibutuhkan untuk
install IOS tersebut memenuhi. Untuk melihat ukuran RAM dapat digunakan perintah show
version. Seperti contoh tampilan di bawah ini.

Switch>show flash

…<output omitted>…

[12655376 bytes used, 4121840 available, 16777216 total] 16384K bytes of processor board System flash
(Read/Write)
Menampilkan Setup Mode

Switch#Setup

Membuka koneksi Telnet

Switch>telnet

Buat Database VLAN pada Switch.

Switch>enable

Switch#vlan

Switch#vlan database

Switch(vlan)#vlan 2 name guest

VLAN 2 added:

Name: guest

Untuk memudahan pemberian IP address pada host tiap-tiap VLAN ada baiknya kita membuat
DHCP server, dan pada contoh ini kita akan menggunakan IP 222.124.194.11 sebagai DNS server

Switch(config)#ip dhcp pool vlan2

Switch(dhcp-config)#default-Switch 192.168.0.1

Switch(dhcp-config)#dns-server 222.124.194.11

Switch(dhcp-config)#network 192.168.0.0 255.255.255.0

Switch(dhcp-config)#exit

Buat default routing yang berfungsi sebagai “the last resort” terhadap tujuan packet dalam menuju
alamat yang tidak terdapat pada routing tabel, sehingga packet tidak di-dischard atau dibuang dari
network.

Switch(config)#ip route 0.0.0.0 0.0.0.0 222.124.194.1

Buat NAT sehingga IP private yang berada pada VLAN bisa ditranlasi menuju IP Public, masuk ke
interface gigabitEthernet 0/1 dan setting sebgai NAT Outside, kemudian masuk ke tiap-tiap
Interface VLAN yang sudah kita buat dan set sebagai NAT Inside.

Switch(config)#interface gigabitEthernet 0/1

Switch(config-if)#ip nat outside

Switch(config-if)#exit

Kemudian buat aturan NAT dan jangan lupa untuk mengatur access-list agar mengizinkan packet
untuk lewat, perhatikan juga nomor aturan NAT dan access-list keduanya harus mempunya nomor
yang sama, jadi kalau aturan NAT-nya menggunakan nomor 1 maka pada access-list juga harus
menggunakan nomor 1.

Switch(config)#ip nat inside source list 1 interface gigabitEthernet 0/1 overload

Switch(config)#access-list 1 permit any

Switch(config)#

Kembali ke Privilege Mode dan simpan hasil konfigurasian

Switch(config)#exit

Switch#copy running-config startup-config

Switch#

Menghapus file

Switch>enable

Switch#delete

Membuat direktori baru

Switch>enable

Switch#mkdir

Memutuskan koneksi jaringan yang ada

Switch>enable

Switch#disconnect

Konfigurasi Class-map

Switch>enable

Switch#configure terminal

Switch(config)#class-map

Menentukan konfigurasi register

Switch>enable

Switch#configure terminal

Switch(config)#config-register

Enkripsi Modul

Switch>enable

Switch#configure terminal

Switch(config)#crypto

Perintah cisco untuk melihat konfigurasi ip route yang sudah ada / terdaftar

Core-Switch#show ip route
Codes: C – connected, S – static, R – RIP, M – mobile, B – BGP
D – EIGRP, EX – EIGRP external, O – OSPF, IA – OSPF inter area
N1 – OSPF NSSA external type 1, N2 – OSPF NSSA external type 2
E1 – OSPF external type 1, E2 – OSPF external type 2, E – EGP
i – IS-IS, su – IS-IS summary, L1 – IS-IS level-1, L2 – IS-IS level-2
ia – IS-IS inter area, * – candidate default, U – per-user static route
o – ODR, P – periodic downloaded static route
S 10.0.2.0 [1/0] via 172.20.114.86
S 10.0.3.0 [1/0] via 172.20.140.11
S 10.0.0.0 [1/0] via 172.20.114.85
S 10.0.1.0 [1/0] via 172.20.114.85

Perintah cisco untuk menghapus iproute static

misal : S 10.0.3.0 [1/0] via 172.20.140.10

Core-Switch#config t
Enter configuration commands, one per line. End with CNTL/Z.
Core-Switch(config)#no ip route 10.0.3.0 255.255.255.0 172.20.140.10
Core-Switch(config)#^Z

Perintah cisco untuk menambah iproute static,misal : 10.0.3.0 255.255.255.0 172.20.114.84

Core-Switch#config t
Enter configuration commands, one per line. End with CNTL/Z.
Core-Switch(config)#ip route 10.0.3.0 255.255.255.0 172.20.114.84
Core-Switch(config)#^Z
Jangan lupa untuk menyimpan konfigurasinya

Core-Switch#copy running-config startup-config

Core-Switch#exit

Perintah berikut adalah command line di switch cisco 2950 untuk mengaktifkan konfigurasi static
MAC Address, dan sebelumnya catat MAC Address di computer A dalam study case ini adalah
00D0.972E.917C

Switch>en
Switch#config t
Switch(config)#mac-address-table static 00D0.972E.917C vlan 1 int f0/2
Switch(config-if)#^Z

Selanjutnya aktifkan perintah konfigurasi port security dalam study case ini adalah interface f0/5

Switch#
Switch>en
Switch#config t
Switch(config)#int f0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport port-security
Switch(config-if)#switchport port-security mac-address sticky
Switch(config-if)#switchport port-security max 4
Switch(config-if)#switchport port-security violation shut down
Switch(config-if)#^Z

Artinya command line /perintah diatas adalah port dari interface f0/5 hanya bisa di pakai maksimal 4 host
atau empat computer.Jika seandainya kita tambahkan satu computer lagi di hub D-link maka interface f0/5
akan langsung state to down atau mati.dan semua computer yang terhubung dengan interface f0/5 tidak
akan bisa terkoneksi dengan computer A atau computer server, untuk mengaktifkan lagi interface f0/5
cabut computer yang terhubung ke hub tadi, sehingga computer hanya terhubung 4 host via int f0/5

Mengkonfigurasi konsol line untuk membutuhkan password saat loginSwitch(config) # line console 0
Switch(config-line) # password cisco123

Switch(config-line) # login

Mengatur vty password untuk cisco123

Switch (config-line) # line vty 0 15
Switch (config-line) # password cisco123
Mengkonfigurasi vty untuk membutuhkan password saat login:Switch (config-line) # login
Switch (config-line) # end

Menampilkan CDP

Switch> show cdp

Perintah diatas digunakan untuk menampilkan informasi tentang CDP (Cisco Discovery Protocol) yang
digunakan untuk komunikasi antar perangkat Cisco.

Menghapus startup config

Switch# erase startup-config

Menguji koneksi

Switch# ping 192.168.0.254

Unutk menguji konkesi prinsipnya sama dengan melakukan ping ke destinantion host.

Assigning Port VLAN

Switch(config)# interface fa0/1

Switch(config-if)# switchport mode access

Switch(cofnig-if)# switchport access Vlan 2

Setting Port-Speed dan Link-Mode

Switch#configure terminal
Switch(config)#interface nama-port (misal : interface fast ethernet 0/1)
Switch(config-if)#speed 100
Switch(config-if)#duplex full
Switch#configure terminal
Switch(config)#interface nama-port
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan nama-vlan
Switch#configure terminal
Switch(config)#interface nama-port
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan nama-vlan

Menghapus Semua Konfigurasi

Switch#erase startup-config
Switch#dir
Switch#delete flash:vlan.dat
Switch#dir
Switch#reload

Menyimpan Semua Configurasi

Switch#write memory

Switch#write mem
