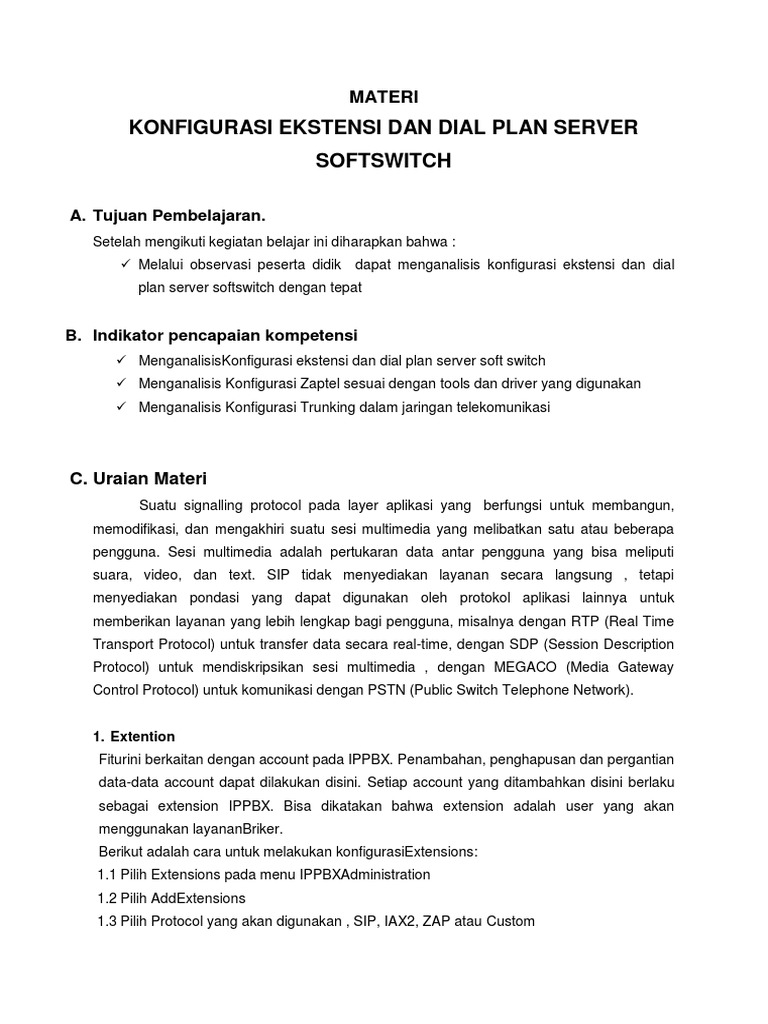

MATERI

KONFIGURASI EKSTENSI DAN DIAL PLAN SERVER

SOFTSWITCH

A. Tujuan Pembelajaran.
Setelah mengikuti kegiatan belajar ini diharapkan bahwa :
 Melalui observasi peserta didik dapat menganalisis konfigurasi ekstensi dan dial
plan server softswitch dengan tepat

B. Indikator pencapaian kompetensi

 MenganalisisKonfigurasi ekstensi dan dial plan server soft switch
 Menganalisis Konfigurasi Zaptel sesuai dengan tools dan driver yang digunakan
 Menganalisis Konfigurasi Trunking dalam jaringan telekomunikasi

C. Uraian Materi
Suatu signalling protocol pada layer aplikasi yang berfungsi untuk membangun,
memodifikasi, dan mengakhiri suatu sesi multimedia yang melibatkan satu atau beberapa
pengguna. Sesi multimedia adalah pertukaran data antar pengguna yang bisa meliputi
suara, video, dan text. SIP tidak menyediakan layanan secara langsung , tetapi
menyediakan pondasi yang dapat digunakan oleh protokol aplikasi lainnya untuk
memberikan layanan yang lebih lengkap bagi pengguna, misalnya dengan RTP (Real Time
Transport Protocol) untuk transfer data secara real-time, dengan SDP (Session Description
Protocol) untuk mendiskripsikan sesi multimedia , dengan MEGACO (Media Gateway
Control Protocol) untuk komunikasi dengan PSTN (Public Switch Telephone Network).

1. Extention
Fiturini berkaitan dengan account pada IPPBX. Penambahan, penghapusan dan pergantian
data-data account dapat dilakukan disini. Setiap account yang ditambahkan disini berlaku
sebagai extension IPPBX. Bisa dikatakan bahwa extension adalah user yang akan
menggunakan layananBriker.
Berikut adalah cara untuk melakukan konfigurasiExtensions:
1.1 Pilih Extensions pada menu IPPBXAdministration
1.2 Pilih AddExtensions
1.3 Pilih Protocol yang akan digunakan , SIP, IAX2, ZAP atau Custom
SIP adalah protocol VoIP yang menggunakan port 5060UDP
IAX2 protocol VoIP yang menggunakan port 4569UDP ZAP adalah port pada device card
analog atau digital Custom digunakan untuk extension yang menggunakan protokol
selain SIP dan IAX2, contohnyaH323
1.4 Lalu tekansubmit

Gambar 1. Konfigurasi Extension

Setelah itu akan muncul menu untuk menambahkan extension seperti di bawah
ini

Gambar 2. Extension

User Extensions: 8013(sembarang)

Display Name:Dheka

User Extensions : Nomor extension, misal 1001. Biasanya hanyanumeric.

Display Name : Nama yang akan digunakan sebagai Caller ID ketika
melakukanpanggilan

Secret : Password yang digunakan user untuk proses otentikasi saat

registrasi extension padaUserAgent

Setelah itu tekanSubmit.

2. Konfigurasi Zaptel
Zaptel adalah kumpulan tools dan driver yang mendeteksi perangkat keras berupa
kartu teleponi analog dan digital yang terpasang pada slot PCI atau mini-PCI. Kartu
teleponi tersebut digunakan untuk menghubungkan Briker dengan jaringan Plain Old
Telephony System (POTS) atau dengan telepon analog.
Contoh, menghubungkan Briker dengan PBX analog memerlukan kartu teleponi analog.
Demikian pula ketika Briker dihubungkan dengan Public Switch Telephone Network
(PSTN), misal melalui kabel telepon yang disediakan oleh operator telekomunikasi, disini
diperlukan kartu teleponi

analog atau digital tergantung teknologi yang digunakan oleh operator tersebut.
Briker sudah menyediakan tools untuk mengkonfigurasi perangkat keras teleponi tersebut
melalui zaptel.
Berikut adalah cara untuk melakukan konfigurasizaptel.
2.1 Lakukan consolelogin
2.2 Instalasi ini membutuhkan root privileges, login sebagai root dengan
menjalankan perintah:

$ sudo su-

2.3 Lalu jalankan perintahgenzaptelconf

#genzaptelconf
2.4 Untuk memeriksa apakah zaptel sudah berhasil
mendeteksi,periksa dengan menjalankan perintah ztcfg-vvv

# ztcfg-vvv

2.5 Setelah itu restart zaptel, dengan menjalankan perintah sebagai berikut:

# /etc/init.d/zaptelrestart

3. Trunks
Trunking dalam jaringan telekomunikasi berarti menghubungkan satu sentral dengan
sentral telepon lainnya. Pada Briker hal tersebut tidak jauh berbeda, selain itu Briker dapat
saling berhubungan secara IP Trunking dengan protokol SIP, IAX2, H323 atau secara
konvensional melalui jalur analog dan digital dengan bantuan perangkat keras teleponi
sepertiDigium seri TDM untuk analog dan seri TE untuk digital ataudengan bantuan
Internet Telephony Gateway(ITG).

analog atau digital tergantung teknologi yang digunakan oleh operator tersebut.
Briker sudah menyediakan tools untuk mengkonfigurasi perangkat keras teleponi tersebut
melalui zaptel.
Berikut adalah cara untuk melakukan konfigurasizaptel.
3.1 Lakukan consolelogin

3.2 Instalasi ini membutuhkan root privileges, login sebagai root dengan
menjalankan perintah:

$ sudo su-

3.3 Lalu jalankan perintahgenzaptelconf

#genzaptelconf

3.4 Untuk memeriksa apakah zaptel sudah berhasil

mendeteksi,periksa dengan menjalankan perintah ztcfg-vvv

# ztcfg-vvv

3.5 Setelah itu restart zaptel, dengan menjalankan perintah sebagaiberikut:

# /etc/init.d/zaptelrestart

4. Trunks
Trunking dalam jaringan telekomunikasi berarti menghubungkan satu sentral dengan
sentral telepon lainnya. Pada Briker hal tersebut tidak jauh berbeda, selain itu Briker dapat
saling berhubungan secara IP Trunking dengan protokol SIP, IAX2, H323 atau secara
konvensional melalui jalur analog dan digital dengan bantuan perangkat keras teleponi
seperti Digium seri TDM untuk analog dan seri TE untuk digital atau dengan bantuan
Internet Telephony Gateway(ITG).
4.1 TrunksSIP
Dalam menu IPPBX Administration, pilih menu Trunks lalu pilih Add SIPTrunk

Gambar 3.Menu Trunks SIP

Isi pada bagian Outgoing Settings dan Register String seperti gambar- gambar di
bawah ini

Gambar 4. Outgoing Settings dan Register String

Keterangan : Isi dengan data account dari server lain. Tambahkan opsi- opsi khusus bila
dirasa perlu, misal terjadi kegagalan sambung atau tidak dapat menerima dan membuat
panggilan melalui trunk. Opsi-opsi khusus tersebut antara lain:

context = from-trunk
qualify =yes
insecure =port,invite
authuser = <sama dengan isi user atau sesuai kebutuhan trunk-nya>
fromuser = <sama dengan isi user atau sesuai kebutuhan trunk-nya>
fromdomain = <sama dengan host atau sesuai kebutuhantrunk-nya>

Gambar 5. Register String

 Keterangan : Register String diambil data-datanya dari Outgoing Settings, format:

username:secret@<Trunk Name>[<expected DID for thistrunk>]

Untuk menyimpan konfigurasi tekan Submit Changes. Catatan, informasi pada kurung
kotak adalah tambahan, tidakwajib.

4.2 TrunkIAX2
Masuk ke dalam menu Trunk seperti konfigurasi terhadap SIP Trunk. Kemudian
konfigurasi seperti dibawah ini:

Gambar 6. Menu Trunk

4.3 TrunkH323
Pada menu Trunks dalam menu IPPBX Adminstration, pilih Add Custom Trunk. Setelah
itu akan muncul menu Custom Trunk seperti di bawah ini:

Gambar 7. Menu Custom Trunk

Untuk Custom Trunk isikan Custom Dial String dengan format:

H323/<h323-gateway-address>/$OUTNUM$

Pada gambar diatas, H323 gateway nya adalah IP 119.18.159.20 Setelah itu tekan tombol
SubmitChanges.
Setelah itu masuk ke dalam console terminal lalu edit file

/etc/asterisk/h323.conf

port =1720

bindaddr = <Alamat IPBriker>

Edit opsi-opsi berikut pada file/etc/asterisk/h323.conf

Setelah itu restart asterisk, dengan menjalankan perintah sebagai berikut:

# /etc/init.d/amportalrestart

4.4 TrunkZAP
Trunk ini dihubungkan ke jalur PSTN, untuk menghubungkannya diperlukan analog card
(TDM xxx) atau digital card ( TE xxx), di Briker konfigurasi trunk ini tidak terlalu rumit,
setelah melakukan konfigurasi zaptel lakukan konfigurasi di IPPBX Administration seperti di
bawah. Login ke dalam IPPBX Administration, pilih menu Trunks lalu pilih Add ZapTrunk.
Setelah itu akan muncul menu untuk konfigurasi trunk, isi Zap Identifier (trunk name)
dengan g0, yang artinya group 0. Keterangan nama group (contoh: group 0) dapat dilihat
pada file /etc/asterisk/zapata- channels.conf

Gambar 8. konfigurasi trunk

Setelah selesai konfigurasi, tekan tombol SubmitChanges .

5. Outbound Routes
Outbound routes digunakan untuk mengatur tujuan panggilan, yang keluar melalui trunk.
Outbound routes inilah yang mendefinisikan untuk semua panggilan keluar, contoh Briker
dihubungkan ke PSTN, maka untuk panggilan ke PSTN, diatur dialrules-nya misal 9|. yang
berarti ketika akan melakukan panggilan ke PSTN harus menggunakan prefix 9 diikuti
nomor tujuan.

Berikut contoh konfigurasinya:

Dalam menu IPPBX Administration pilih menu Outbound Routes, lalu pilih AddRoute

Gambar 9. Outbound Routes

Setelah itu isi konfigurasi seperti gambar dibawah:

Gambar 10.Isi Konfigurasi Outbond Routers

Point-point pada gambar diatas merupakan yang penting untukdiisi.

RouteName : Merupakan namaroute

DialPatterns : Kode awal untuk menghubungi
keserverlainTrunk Sequence : Trunk yang digunakan, lihat
pada bagian Trunks
Setelah selesai konfigurasi tekan tombol SubmitChanges
6. Inbound Routes
Inbound Routes berfungsi mengatur tujuan panggilan untuk panggilan yang datang dari
trunk. Ketika panggilan datang dari trunk, system akan memeriksa apakah cocok dengan
konfigurasi Inbound Routes, apabila cocok maka panggilan akan di lanjutkan ke tujuan
sesuaikonfigurasi.

Berikut contoh konfigurasinya:

Dalam menu IPPBX Administration, pilih Inbound Routes, lalu pilih Add IncomingRoute

Gambar 11.Menu IPPBX Administration

Untuk konfigurasi secara default, anda bisa mengosongkan pada bagian Add Incoming
Route dan pada bagian Set Destination, anda bisa mengarahkan kemana jika ada
incoming call, pada contoh di bawah, semua incoming call akan diarahkan keIVR.

Gambar 12. incoming call

Setelah itu tekan tombolSubmit

7. Interactive VoiceResponse
Interactive Voice Response, biasa disingkat IVR, atau Digital Receptionist adalah fitur
untuk melakukan konfigurasi penjawab otomatis ketika ada panggilan masuk. Berikut
adalah langkah langkah untuk melakukan konfigurasi IVR dalam Briker.
7.1 SetupRecording
Buatlah record untuk IVR yang akan anda gunakan (anda bisa menggunakan aplikasi
MS. Recorder), misal record “Selamat datang di PT Jelajah Media Informatika, tekan 1
untuk menghubungi operator”, setting encode pada 16bit, 8000Hz, dan simpan dengan
extension .wav (misal:welcome-jmi.wav)
Upload file.wav yang sudah anda siapkan di menu : IPPBX Administration > System
Recordings, upload dan beri nama filenya, misal welcome-jmi, kemudiansave

7.2 Setup IVR. Dalam menu IPPBX Administration, pilih menu IVR, setelah itu pilih
AddIVR

Gambar 13. Setup IVR

Isidatanya:

Change Name : Welcome-JMI

Timeout :10
Enable Directory : no/uncheck
Directory Context: default/kosong
Enable Direct Dial :yes/check
Announcement : Welcome-JMI(rekaman)

Opsi pada gambar di atas mengartikan bahwa, jika setelah menghubungi IVR, lalu tekan
angka 1 maka akan dialihkan ke Option-JMI-English, dengan catatan terlebih dahulu
dibuat IVR Option-JMI-English. Setelah data dan option selesai di konfigurasi, maka
tekan tombol Save dan pilih Apply configurationchanges.
8. Ring Groups
Ring Group adalah salah satu fitur yang digunakan untuk mengatur group call, misal
pada perusahaan ada 5 operator/agen telepon, maka kelima operator tersebut dapat
dimasukkan dalam 1 group, misal diberi nama ‘operator help’. Jika terdapat panggilan
masuk, panggilan akan diarahkanke Ring Group ‘operator help’, maka 5 operator
tersebut akan menerima panggilan dan apabila operator 1 sedang sibuk, maka akan
dialihkan ke operator 2 dan seterusnya. Berikut konfigurasi Ring Groups dalamBriker .

Gambar 14. Konfigurasi Ring Groups dalamBriker

Lakukan konfigurasi sepertidibawah

Gambar 15.Konfigurasi Ring Groups

Opsi diatas berarti bahwa jika pada group operator tidak ada yang merespon (mengangkat)
maka penelpon akan d.ihubungkan ke IVR 'Welcome-JMI'.

9. PinSets
Pin Sets berfungsi sebagai system authentication, fitur ini berjalan ketika user melakukan
panggilan melalui trunk, maka user harus masukan password. Berikut adalah cara
untukkonfigurasi.
Pilih Pin Sets dalam menu IPPBX Administration lalu Add PasswordSet.
 Gambar 16. Menu IPPBX Administration

Menu di bawah merupakan menu konfigurasi untuk PINSets.

PIN Set Description : keterangan untuk mendeskripsikan nama

PIN
Record In CDR : pilih bagian ini, jika PIN ingin masuk
dalam Call Detail Record ketikadigunakan
PIN List : password yang akandigunakan

10. Telephone VOIP dan Intregrasi dengan system PABX:

Topology:

V.301
Linksys PAP2T

VOIP Server
V.302 (V)
V.311

P.221

V.303 Switch LAN P.50

1
Linksys SPA3101
Linksys PAP2T
P.502 P.888

V.304
Linksys SPA3101
Panasonic PABX
(P) P.102

V.305
Linksys PAP2T V.313
P.201

V.306

Gambar 17. Topology VOIP dengan sistim PABX

Keterangan:
o Telah diketahui no extension telp dari PABX Panasonic
a. 0 [operator]
b. 1xx [extension dengan kepala 100-an (100, 101,… 199)]
c. 2xx [extension dengan kepala 200-an (200, 201,… 299)]
 d. 5xx [extension dengan kepala 500-an (500, 501,… 599)]
e. 888 [operator]
o Terdapat no nomer extension PABX Panasonic yang dapat digunakan untuk
berkomunikasi dengan VOIP yaitu 501 dan 502.
o Semua no extension dari voip server dipilih angka yang tidak dipakai oleh
pabx Panasonic yang ada yaitu kepala 3 (300, 301, … , 320 {bisa
ditambahkan kemudian})
o Untuk pembedaan maka semua extension VOIP menggunakan nomer
awalan 3XX dan PABX Panasonic menggunakan awalan 0, 1XX, 2XX, 5XX,
888

Untuk strategi dial dan penomeran:

a. Dari nomer VOIP menuju nomer VOIP
Missal dari voip ext.300 telp menuju voip ext.301 :

1. Angkat gagang telephone

2. Dengarkan ada nada tone/tut panjang
3. tekan 301
4. tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
5. untuk mengakhiri pembicaraan cukup tutup gagang telephone.

b. Dari nomer VOIP menuju nomer extension PABX Panasonic

1. Misal dari voip ext.300 telp menuju PABX Panasonic ext.206
 Angkat gagang telephone
 Dengarkan ada nada tone/tut panjang
 tekan 206
 tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
 untuk mengakhiri pembicaraan cukup tutup gagang telephone.

2. Misal dari voip ext.300 telp menuju PABX Panasonic ext.0 (operator)
 Angkat gagang telephone
 Dengarkan ada nada tone/tut panjang
 tekan 0
  tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
 untuk mengakhiri pembicaraan cukup tutup gagang telephone.

3. Misal dari voip ext.300 telp menuju PABX Panasonic ext.888 (operator)
 Angkat gagang telephone
 Dengarkan ada nada tone/tut panjang
 tekan 888
 tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
 untuk mengakhiri pembicaraan cukup tutup gagang telephone.

4. Misal dari voip ext.300 telp menuju PABX Panasonic ext.524

 Angkat gagang telephone
 Dengarkan ada nada tone/tut panjang
 tekan 524
 tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
 untuk mengakhiri pembicaraan cukup tutup gagang telephone.

c. Dari nomer VOIP menuju nomer TELKOM melalui PABX Panasonic

(dibutuhkan hak akses telephone keluar untuk ext PABX no 501 dan 502 {seting COS},
kondisi akan berbeda jika diterapkan system account code atau password di PABX)

1. Misal dari voip ext.300 telp menuju nomer TELKOM “82822028” melalui PABX
Panasonic
 Angkat gagang telephone
 Dengarkan ada nada tone/tut panjang
 tekan 9+nomer telp yang dituju [982822028]
 tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
 untuk mengakhiri pembicaraan cukup tutup gagang telephone.

2. Misal dari voip ext.300 telp menuju nomer HP “08883358855” melalui PABX
Panasonic
 Angkat gagang telephone
  Dengarkan ada nada tone/tut panjang
 tekan 9+nomer telp yang dituju [908883358855]
 tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
 untuk mengakhiri pembicaraan cukup tutup gagang telephone.

d. Dari nomer extension PABX Panasonic menuju ke nomer voip VOIP

Karena terdapat perbedaan teknologi dan type antara telephone VOIP dan PABX
Panasonic maka dibutuhkan pemasukan nomer 501 atau 502 terlebih dahulu.

Misal dari PABX Panasonic ext.206 telp menuju voip ext.300

1. Angkat gagang telephone
2. Dengarkan ada nada tone/tut panjang
3. tekan 501 atau 502
4. tunggu hingga ada dering tersambung
5. maka akan terdengar nada mesin penjawab otomatis dengan kata-kata “Silahkan
tekan nomer extension yang anda tuju”
6. lakukan dengan tekan nomer 300 pada telephone [no telephone yang
dikehendaki]
7. tunggu hingga ada dering tersambung dan lakukan pembicaraan setelah
tersambung
8. untuk mengakhiri pembicaraan cukup tutup gagang telephone.

Cara seting penambahan nomer extension di server voip:

1. buka browser [Mozilla firefox/google chrome]
2. ketik alamat server VOIP dengan alamat http://10.7.1.250 pada address bar browser
 Gambar18. Login IPPBX

3. isi informasi username dan passwordnya dengan: (diikuti dengan klik login)
username : administrator
password : Briker
4. setelah berhasil login maka pilih tab “IPPBX Administration”

Gambar 19.IPPBX Administration

5. lalu ikuti dengan memilih tombol extension di bagian kiri menu

 Gambar 20.Menu Tombol Ektension

6. lanjutkan dengan pilihan “Generic SIP Device” lalu lanjutkan dengan klik tombol
Submit

Gambar 21.Generic SIP Device

7. lalu isikan nomer extension yang mau ditambahkan pada bagian user extension,
display name, account code, dan secret lalu lanjutkan dengan pilih tombol submit.
(untuk isian parameter lainnya dapat di hiraukan)
Misal: dalam hal ini kita akan menambah nomer extension 321 dalam voip server
kita, maka isikan:
  user extension : 321
 display name : 321
 account code: 321
 secret: jmsby [password sip no ext 321]

Gambar 22.Add SIP Extention

Gambar23. SIP Extention

8. lalu pilih opsi “Apply Configuration Changes”

 Gambar 24.Apply Configuration Changes

9. dan pilih opsi “Continue with reload”

Gambar 25.Continue with reload

10. dan tunggu, jika berhasil maka pesan akan hilang dan setingan terbaru telah siap
untuk digunakan, namun jika ada pesan error maka inputan yang kita tambahkan
 dan setingan terbaru tidak dapat digunakan sampai dilakukan pembetuan input yang
benar.

Gambar 26.Reload

11. selesai proses dari melakukan penambahan extension voip.

Cara seting aktivasi dari client voip:

Client nomer extension voip dapat diaplikasikan pada beberapa type client:
1. Softphone
Adalah software phone yang diinstall di windows/linux sehingga dapat digunakan
sebagai extension voip secara software dengan memanfaatkan fasilitas sound
computer yang di isntal [contoh: X-Lite]

Gambar 27.Software phone

 2. IPPhone
Adalah telephone yang berbasis VOIP dan menggunakan jalur LAN untuk
berkomunikasi dengan server VOIP

Gambar28. IPPhone

1. VOIP ATA (Analog Telephone Adapter) Device

Adalah suatu alat converter yang digunakan untuk menyambung pesawat
telephone biasa dengan system VOIP yang ada di LAN

Gambar 29. VOIP ATA

Cara seting user extension pada VOIP ATA Device [type Linksys PAP2T] - FXS
1. Nyalakan Linksys pap2t
2. Tancapkan LAN dengan kabel LAN yang telah terhubung kepada jaringan
3. System Linksys pap2t akan mendapat IP secara otomatis dari server DHC yang ada
di LAN
4. Pasang pesawat telephone di port phone1 Linksys pa2t
5. Angkat gagang telephone lalu tekan bintang empat kali (****)
6. Lanjutkan dengan tekan 110# dan dengarkan instruksinya lalu catat apa yang
disebutkan oleh mesin [berisi alamat IP address dari Linksys tersebut]
7. Lanjutkan dengan menekan 7932#
8. Lanjutkan dengan menekan 1#
9. Lanjutkan dengan menekan 1
10. Lalu tutup gagang tephone
11. Lanjutkan dengan membuka browser [Mozilla firefox/google chrome]
12. ketik alamat VOIP adapter dengan alamat http://<ip voip Linksys pap2t>pada
address bar browser, jika sudah terdapat tampilan menu lanjutkan dengan klik pilihan
opsi “Admin Login” di sebelah kanan

Gambar 30.Admin Login

13. setelah keluar menu advance maka lanjutkan pilihan dengan klik pada “Line 1” lalu
isi parameter berikut dengan:
 Proxy : 10.7.1.250
 Display name : <isi dengan nomer extension yang telah didaftarkan di voip
server> missal: 321
 User ID : <isi dengan nomer extension yang telah didaftarkan di voip server>
missal: 321
 Password : <isi dengan secret nomer extension yang telah didaftarkan di voip
server> missal: jmsby
 Auth ID : <isi dengan nomer extension yang telah didaftarkan di voip server>
missal: 321

Dan lanjutkan dengan klik tombol save seting, ulangi hal yang sama di menu
“Line 2” namun dengan nomer extension VOIP yang berbeda
 Gambar 31.Menu Line Extensiion VoIP

14. Note: untuk merubah ip dari dinamis DHCP maka masuk ke menu “System” dan di isi
dan dipilih dengan parameter berikut:
 DHCP : no
 Static IP : <entrikan dengan ip LAN yang tidak terpakai> Misal: 10.7.1.171
 Netmask : <entrikan dengan angka 255.255.255.0 untuk subnet 24-bit yang
ada di LAN> Misal: 255.255.255.0
 Gateway : <entrikan dengan gateway dari LAN router> Misal: 10.7.1.1

Gambar 32.Gateway Route

15. Dan untuk mengetahui apakah nomer extension yang sudah di pasang berhasil atau
tidak dapat membuka status di voip server dengan ketik alamat server VOIP dengan
alamat http://10.7.1.250 pada address bar browser, jika sudah terdapat tampilan
menu lanjutkan dengan klik pilihan opsi “Operator Panel” di sebelah kanan

Gambar 33. Operator Panel

16. Jika sudah benar maka di nomer extension yang didaftarkan akan aktiv dan
berwarna hijau, pertanda kalau extension tersebut siap untuk digunakan. Jika belum
active maka warna hijau akan kabur atau tidak menyala
 Gambar34. Nomer Extension

Cara seting user extension pada VOIP ATA Device [type Linksys SPA3102] – FXS
Port
1. Nyalakan Linksys SPA3102
2. Tancapkan LAN dengan kabel LAN yang telah terhubung kepada jaringan
3. System Linksys pap2t akan mendapat IP secara otomatis dari server DHC yang ada
di LAN
4. Pasang pesawat telephone di port phone Linksys SPA3102
5. Angkat gagang telephone lalu tekan bintang empat kali (****)
6. Lanjutkan dengan tekan 110# dan dengarkan instruksinya lalu catat apa yang
disebutkan oleh mesin [berisi alamat IP address dari Linksys tersebut]
7. Lanjutkan dengan menekan 7932#
8. Lanjutkan dengan menekan 1#
9. Lanjutkan dengan menekan 1
10. Lalu tutup gagang tephone
11. Lanjutkan dengan membuka browser [Mozilla firefox/google chrome]
12. ketik alamat VOIP adapter dengan alamat http://<ip voip Linksys SPA3102>pada
address bar browser, jika sudah terdapat tampilan menu lanjutkan dengan klik
pilihan opsi “Admin Login” di sebelah kanan

Gambar 35.Admin Login

 13. untuk merubah ip dari dinamis DHCP maka masuk ke menu “System” dan di isi dan
dipilih dengan parameter berikut:
 DHCP : no
 Static IP : <entrikan dengan ip LAN yang tidak terpakai> Misal: 10.7.1.179
 Netmask : <entrikan dengan angka 255.255.255.0 untuk subnet 24-bit yang
ada di LAN> Misal: 255.255.255.0
 Gateway : <entrikan dengan gateway dari LAN router> Misal: 10.7.1.1

Gambar 36. Menu DHCP

14. Lalu untuk seting VOIP extension pilih menu “Voice” dan pilih menu “Line 1”

Gambar 37. Seting VoIP Menu Voice

15. Lanjutkan dengan pilihan dengan klik pada “Line 1” lalu isi parameter berikut
dengan:
 Proxy : 10.7.1.250
 Display name : <isi dengan nomer extension yang telah didaftarkan di voip
server> missal: 311
 User ID : <isi dengan nomer extension yang telah didaftarkan di voip server>
missal: 311
 Password : <isi dengan secret nomer extension yang telah didaftarkan di voip
server> missal: jmsby
 Auth ID : <isi dengan nomer extension yang telah didaftarkan di voip server>
missal: 311
Dan lanjutkan dengan klik tombol “Submit All Changes”
16. Jika sudah benar maka pada menu operator panel di voip server pada nomer
extension yang didaftarkan akan aktiv dan berwarna hijau, pertanda kalau extension
tersebut siap untuk digunakan. Jika belum active maka warna hijau akan kabur atau
tidak menyala.

Gambar 38.Menu Operarator panel Voip Server

Cara melihat detail pemakaian telephone VOIP:
1. buka browser [Mozilla firefox/google chrome]
2. ketik alamat server VOIP dengan alamat http://10.7.1.250 pada address bar browser
3. jika sudah terdapat tampilan menu lanjutkan dengan klik pilihan opsi “CDR”

Gambar 39. Menu CDR

4. Juga terdapat fitur export to CSV mapun PDF.

Gambar 40.Fitur export to CSV

D. Aktivitas Pembelajaran
Dalam kegiatan ini peserta diklat akan melakukan analisis menganalisis konfigurasi
ekstensi dan dial plan server softswitch Bentuk kelompok diskusi setiap kelompok
 terdiri dari 3-4 orang. Bacalah seluruh langkah dibawah ini kemudian lakukan
dengan cermat dan teliti.
1. Baca dan amati uraian materi diatas dan carilah sumber bacaan lain yang
relevan melalui media internet.
2. Analisalah konfigurasi ekstensi dan dial plan server softswitch berkaitan dengan
Fitur account pada IPPBX
3. Diskusi dan komunikasikan hasilnya dalam kelompok dan buatlah kesimpulan.
4. Buatlah Laporan dan komunikasikan hasil laporan dan pembahasan dengan
tutor.

E. Latihan dan Soal

1.Jelaskan langkah – langkah konfigurasi Extention yang akan menggunakan
layananBriker!

……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………

2.Jelaskan cara mengkonfigurasi perangkat keras teleponi tersebut melalui Zaptel!

……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………

3.Jelaskan Pengertian SIP (Session Initiation Protokol) !

……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
4.Jelaskan Pengertian SDP (Session Description Protocol)

……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………

5.Jelaskan pengertian RTP (Real Time Transpo rt Protocol) !

……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………

6.Jelaskan apakah yang dimaksud dengan Softphone dan berikan contoh dari Softphone
tersebut !

……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………

F. Rangkuman
Pengertian SIP (Session Initiation Protokol) adalah suatu signalling protocol pada
layer aplikasi yang berfungsi untuk membangun, memodifikasi, dan mengakhiri suatu sesi
multimedia yang melibatkan satu atau beberapa pengguna.
Internet Protocol (IP) Internet Protocol didesain untuk interkoneksi sistem komunikasi
komputer pada jaringan paket switched. Pada jaringan TCP/IP, sebuah komputer di
identifikasi dengan alamat IP. Tiap-tiap komputer memiliki alamat IP yang unik, masing-
masing berbeda satu sama lainnya. Hal ini dilakukan untuk mencegah kesalahan pada
transfer data. Terakhir, protokol data akses berhubungan langsung dengan media fisik.
Secara umum protokol ini bertugas untuk menangani pendeteksian kesalahan pada saat
transfer data. Untuk komunikasi datanya, Internet Protokol mengimplementasikan dua fungsi
dasar yaitu addressing dan fragmentasi. Salah satu hal penting dalam IP dalam pengiriman
informasi adalah metode pengalamatan pengirim dan penerima.

SIP tidak menyediakan layanan secara langsung , tetapi menyediakan pondasi

yangdapat digunakan oleh protokol aplikasi lainnya untuk memberikan layanan yang lebih
lengkap bagi pengguna, misalnya dengan RTP (Real Time Transport Protocol) untuk
transfer data secara real-time, dengan SDP (Session Description Protocol) untuk
mendiskripsikan sesi multimedia , dengan MEGACO (Media Gateway Control Protocol)
untuk komunikasi dengan PSTN (Public Switch Telephone Network).

G. Umpan Balik dan Tindak Lanjut

Hasil Yang di
Indikator Pencapaian Capai Rencana Tindak Lanjut
Kompetensi YA TIDAK

Apakah saudara sudah

memahami Fitur ini berkaitan
dengan account pada IPPBX
Apakah saudara sudah
memahami konfigurasi Zapel
Apakah saudara sudah
memahamitype client
Apakah saudara sudah
memahami Ring Group
Apakah saudara sudah
memahami Pin Sets
Apakah saudara sudah
memahami Trunking dalam
jaringan telekomunikasi
Apakah saudara sudah
memahami contoh
implementasi Briker dengan
PBX analog
Apakah saudara sudah
memahami SIP (Session
Initiation Protocol)
Apakah saudara sudah
memahami Interactive Voice
Response, (IVR)
Apakah saudara sudah
memahami Outbound routes
