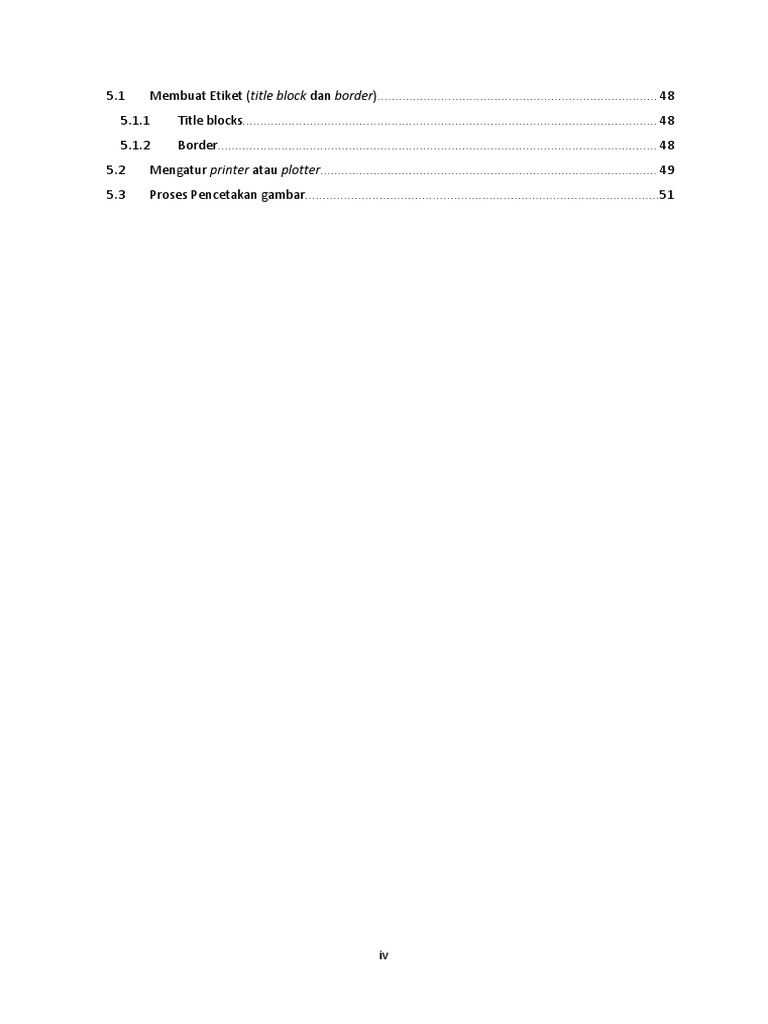

5.1 Membuat Etiket (title block dan border)...............................................................................

48
5.1.1 Title blocks..................................................................................................................... 48
5.1.2 Border............................................................................................................................ 48
5.2 Mengatur printer atau plotter............................................................................................... 49
5.3 Proses Pencetakan gambar....................................................................................................51

iv
 PENDAHULUAN

ANTAR MUKA (USER INTERFACE)

Sebelum kita memulai menggunakan program AutoCAD ada baiknya kita mengenal terlebih

dahulu tampilan antara muka dari program yang akan kita gunakan. Agar nantinya kita akan dengan

mudah dan mengenali fasilitas-fasilatas yang akan membantu kita dalam melakukan sebuah

pengerjaan.

Semenjak AutoCAD 2009 ke atas terdapat perubahan antar muka yang cukup signifikan.

Dimana para pengguna lama AutoCAD akan merasa kurang nyaman untuk menggunakannya. Berikut

tampilan antar muka AutoCAD :

1. Antar muka AutoCAD 2000-2008

Title Bar Drawing windows

Menus

Info Center

Toolbars
Dock able Windows

Clean Screen Icon

Gambar 1

Status Bar Command Prompt Status bar Tray

1
2. Antar muka AutoCAD 2009 keatas

Ribbon Toolbars

Gambar 2
Workspace Switching

3. Drawing Windows

Drawing window title bar

UCS Icon

Crosshairs

Dynamic Input

Tooltips
Layout Navigator
Controls

Gambar 3
Model and Layout Tabs

2
 Antar muka (user interface) inilah yang menghubungkan keinginan operator dengan

program AutoCAD.

3
 BAB I

ANTAR MUKA (USER INTERFACE)

Pada BAB I ini kita akan membahas penggunaan antar muka AutoCAD sebagai jembatan

untuk memahami bagaimana program AutoCAD bekerja.

1.1 Command Prompt

Digunakan untuk memasukan perintah-perintah standar yang terdapat didalam AutoCAD seperti

line, circle, coordinate point dan perintah dasar lainnya. Dimana perintah yang dimasukan

berupa teks (text base).

1.2 Toolbars

Digunakan untuk memasukan perintah-perintah standar yang terdapat didalam AutoCAD seperti

line, circle, coordinate point dan perintah dasar lainnya. Dimana perintah yang dimasukan

dengan cara menekan salah satu simbol icon.

1.3 Status bar

Pada status bar ini terdapat beberapa fungsi yang sangat membantu proses penggambaran.

Dimana kita dapat mengontrol beberapa fungsi drawing tools dengan mudah baik untuk

menghidupkan atau mematikan fungsi tertentu :

1. Snap Mode

Fungsi ini digunakan untuk membatasi pergerakan cursor tepat berada pada setting-an grid

yang telah diatur. Selain menekan icon pada status bar kita juga bisa menggunakan jalan

pintas dengan menekan F9 untuk menghidupkan atau mematikan fungsi.

2. Grid Display

4
 Fungsi ini digunakan untuk membuat batasan berupa kisi-kisi titik. Dimana jarak antar titik

baik dari arah X dan Y bisa diatur dengan nilai tertentu. Selain menekan icon pada status bar

kita juga bisa menggunakan jalan pintas dengan menekan F7 untuk menghidupkan atau

mematikan fungsi.

3. Ortho Mode

Fungsi ini digunakan untuk membatasi pergerakan cursor hanya bergerak kearah horizontal

dan vertical. Selain menekan icon pada status bar kita juga bisa menggunakan jalan pintas

dengan menekan F8 untuk menghidupkan atau mematikan fungsi.

4. Polar Tracking

Fungsi ini digunakan untuk membatasi pergerekan cursor sesuai dengan sudut tertentu dan

peningkatan sudut yang sudah di atur. Selain menekan icon pada status bar kita juga bisa

menggunakan jalan pintas dengan menekan F10 untuk menghidupkan atau mematikan

fungsi.

5. Object Snap

Fungsi ini digunakan untuk menempatkan cursor pada titik tertentu pada sebuah geometry.

Baik itu berupa titik awal, akhir, tengah, tangent dan lainya. Selain menekan icon pada status

bar kita juga bisa menggunakan jalan pintas dengan menekan F3 untuk menghidupkan atau

mematikan fungsi. Untuk tiap-tiap geometri memiliki jenis snap yang berbeda-beda.

6. Object Snap Tracking

Fungsi ini digunakan untuk menarik sebuah jalur garis bantu dengan menggambil snap dari

sebuah geometry sebagai acuan. Selain menekan icon pada status bar kita juga bisa

menggunakan jalan pintas dengan menekan F11 untuk menghidupkan atau mematikan

fungsi.

7. Allow/Disallow Dynamic UCS

Fungsi ini digunakan untuk menentukan sistem koordinat secara otomatis. Dimana kita bisa

mengambil referensi berupa permukaan sebuah geometry. Selain menekan icon pada status

5
 bar kita juga bisa menggunakan jalan pintas dengan menekan F6 untuk menghidupkan atau

mematikan fungsi.

8. Dynamic Input

Fungsi ini sama seperti input masukan yang berada dekat dengan cursor. Sehingga kita dapat

tetap fokus pada area drafting kita. Selain menekan icon pada status bar kita juga bisa

menggunakan jalan pintas dengan menekan F12 untuk menghidupkan atau mematikan

fungsi.

9. Show/hide line weight

Fungsi ini berguna untuk menampilkan tebal tipis garis berdasarkan pengaturan pada layer.

10. Quick Properties

Fungsi ini berguna untuk menampilkan beberapa property dari sebuah geometry secara

cepat.

1.4 UCS (User Coordinate System)

UCS sendiri dibagi menjadi 2 yaitu :

1. WCS (World Coordinate System)

Merupakan sebuah ketetapan sistem koordinat dari AutoCAD yang tidak dapat dirubah-

rubah. Dimana sumbu X searah horizontal dan sumbu Y searah vertical.

2. UCS (User Coordinate System)

Merupakan sebuah sistem koordinat yang dibuat oleh si pengguna. Dimana pengguna dapat

merubah arah dari sumbu X dan Y.

Dan koordinat sistem di AutoCAD dibagi menjadi 2, yaitu :

6
1. Coordinate Cartesian System

Yaitu sistem koordinat yang didasarkan pada sumbu X,Y dan Z dimana metoda penulisan

menggunakan comma untuk memisahkan antar sumbu. Adapun penulisannya sebagai

berikut (X,Y,Z)

Untuk memasukan data koordinat kartesian sendiri dibagi menjadi 2 bagian yaitu :

a. Coordinate Absolute

Penentuan data koordinat point ditentukan berdasarkan arah axis dan data koordinat

X,Y dipisahkan menggunakan comma (X,Y) . Data X bergerak kearah horizontal

sedangkan data Y bergerak kearah vertikal dimana data dapat bernilai positif maupun

negatif. Perhatikan gambar 4:

Gambar 4

b. Koordinat Relative

Penentuan data koordinat point ditentukan berdasarkan panjang delta X dan delta Y.

Dan proses penulisan data diawali tanda @ . Dimana ketika kita menuliskan nilai @X,Y

maka AutoCAD akan mengenalinya dengan arah X positif dan Y positif. Perhatikan

gambar 5 :

7
 Gambar 5

2. Coordinate Polar System

Yaitu sistem koordinat yang didasarkan atas jarak dan sudut derajat yang dibentuk. Adapun

metoda penulisannya sebagai berikut (@D<A) dimana D adalah Jarak (distance) dan A adalah

angle (sudut). Perhatikan gambar 6 :

Gambar 6

Adapun pengaturan awal mengenai arah sudut (angular direction) yang sudah ditentukan

AutoCAD adalah dimulai dari sumbu +X dan arah putarannya berlawan dengan arah jarum

8
 jam (CCW). Kita bisa mengganti pengaturan tersebut dengan menggunakan command UNITS

Perhatikan gambar 7 :

Gambar 7

1.5 Dynamic Input

Feature ini mulai ada pada AutoCAD 2006 dimana pengguna AutoCAD tidak lagi harus melihat

kearah command prompt pada saat mengeksekusi salah satu perintah di AutoCAD. Semua

perintah berada dekat dengan cursor sehingga memudahkan pengguna dalam mengambil

keputusan. Konsep ini dinamakan Autodesk sebagai Head up Design. Untuk coordinate absolute

penulisannya diawali tanda #. ketika diketikan #10,10 maka AutoCAD akan mengenalinya

sebagai point dikoordinat 10,10. Sedangkan untuk memasukan data menggunakan coordinate

relative tidak dibutuhkan tanda @ untuk menentukan delta X dan Y. Kita hanya langsung

mengetikkan data dengan cara 10,10. Atau untuk berpindah inputan kita hanya masukan angka

10 (tekan tombol) tab 10. Perhatikan ilustrasi gambar 8:

Gambar 8

9
1.6 Model and Layout Tabs

Perbedaan dari kedua tabs ini adalah terletak pada fungsinya. Dimana model tabs digunakan

untuk membuat gambar kerja (gambar model) sedangkan pada layout tabs lebih digunakan

untuk proses pemberian notasi dan mencetak gambar. Walaupun dikedua tabs ini semua

command drafting bisa dijalankan akan tetapi fungsi dari kedua tabs inilah yang membedakan.

1.7 Workspace Switching

Feature ini berfungsi untuk menganti tampilan antar muka dari AutoCAD. Baik dari setting-an

awal AutoCAD maupun setting-an icon yang dibuat oleh pengguna. Perhatikan ilustrasi gambar

9:

Gambar 9

10
