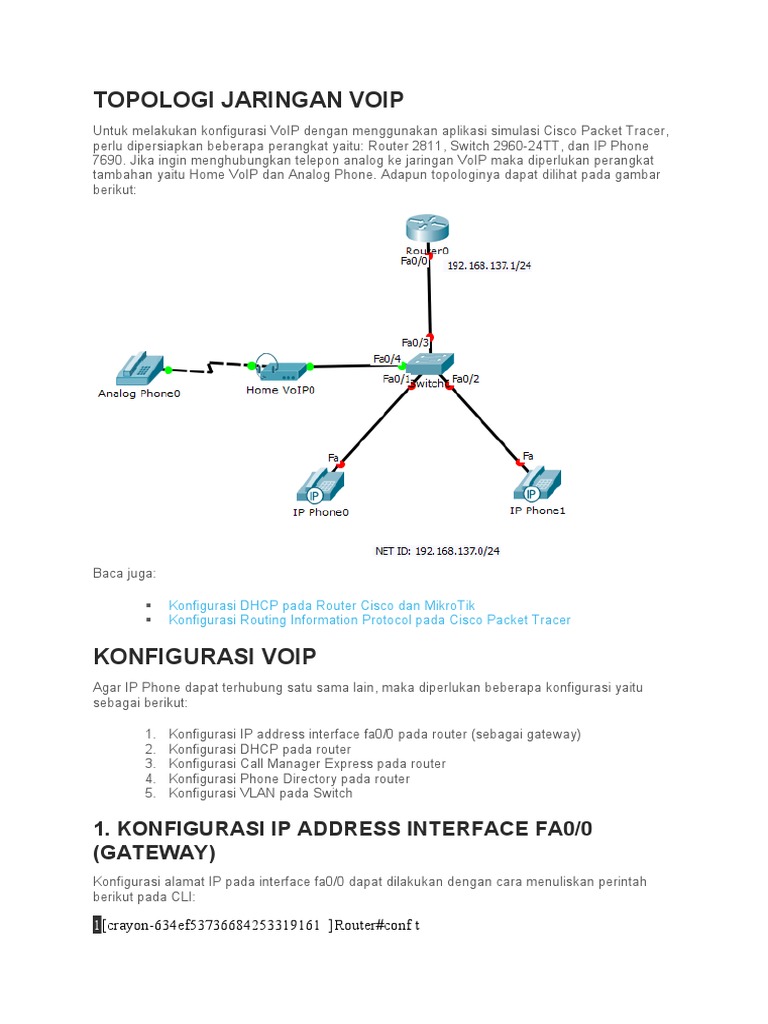

TOPOLOGI JARINGAN VOIP

Untuk melakukan konfigurasi VoIP dengan menggunakan aplikasi simulasi Cisco Packet Tracer,
perlu dipersiapkan beberapa perangkat yaitu: Router 2811, Switch 2960-24TT, dan IP Phone
7690. Jika ingin menghubungkan telepon analog ke jaringan VoIP maka diperlukan perangkat
tambahan yaitu Home VoIP dan Analog Phone. Adapun topologinya dapat dilihat pada gambar
berikut:

Baca juga:

 Konfigurasi DHCP pada Router Cisco dan MikroTik


 Konfigurasi Routing Information Protocol pada Cisco Packet Tracer

KONFIGURASI VOIP
Agar IP Phone dapat terhubung satu sama lain, maka diperlukan beberapa konfigurasi yaitu
sebagai berikut:

1. Konfigurasi IP address interface fa0/0 pada router (sebagai gateway)


2. Konfigurasi DHCP pada router
3. Konfigurasi Call Manager Express pada router
4. Konfigurasi Phone Directory pada router
5. Konfigurasi VLAN pada Switch

1. KONFIGURASI IP ADDRESS INTERFACE FA0/0


(GATEWAY)
Konfigurasi alamat IP pada interface fa0/0 dapat dilakukan dengan cara menuliskan perintah
berikut pada CLI:

1[crayon-634ef53736684253319161  ]Router#conf t
2 Enter configuration commands, one per line.  End with CNTL/Z.
3 Router(config)#hostname VoIP
4 VoIP(config)#int fa0/
5 VoIP(config-if)#ip address 192.168.137.1 255.255.255.
6 VoIP(config-if)#no sh

2. KONFIGURASI DHCP
Konfigurasi DHCP pada router berfungsi untuk memberikan alamat IP secara otomatis pada
perangkat IP Phone, dengan perintah berikut ini:

1 [crayon-634ef53736687761231495  ]VoIP(config)#ip dhcp pool VoIP


2 VoIP(dhcp-config)#network 192.168.137. 255.255.255.
3 VoIP(dhcp-config)#default-router 192.168.137.1
4 VoIP(dhcp-config)#option 150 ip 192.168.137.1
5 VoIP(dhcp-config)#ip dhcp excluded-address 192.168.137.1
[/crayon]
3. KONFIGURASI CALL MANAGER EXPRESS
Konfigurasi Call Manager Express terkait dengan pengaturan jumlah maksimal IP Phone yang
terhubung ke jaringan serta dial number.

1 [crayon-634ef53736689187543468  ]VoIP(config)#telephony-service
2 VoIP(config-telephony)#ip source-address 192.168.137.1 port 2000
3 VoIP(config-telephony)#max-ephones 5
4 VoIP(config-telephony)#max-dn 5
5 VoIP(config-telephony)#auto assign 1 to 5
[/crayon]
4. KONFIGURASI PHONE DIRECTORY
Konfigurasi phone directory berfungsi untuk memberikan dial number pada masing-masing IP
Phone, dengan perintah berikut:

1 [crayon-634ef5373668b059602811  ]VoIP(config)#ephone-dn 1
2 VoIP(config-ephone-dn)#number 34001
3 VoIP(config-ephone-dn)#ephone-dn 2
4 VoIP(config-ephone-dn)#number 34002
5 VoIP(config-ephone-dn)#ephone-dn 3
6 VoIP(config-ephone-dn)#number 34003
[/crayon]
Untuk memastikan konfigurasi di atas berhasil, lakukan pengecekan atau verifikasi dengan
perintah:

1[crayon-634ef5373668d997153364  ]VoIP(config)#do show run


[/crayon]
Hasilnya seperti gambar berikut ini:
5. KONFIGURASI VLAN PADA SWITCH
1 [crayon-634ef53736694553777820  ]Switch#conf t
2 Switch(config)#interface range fa0/1-5
3 Switch(config-if-range)#switchport mode access
4 Switch(config-if-range)#switchport voice vlan 1
[/crayon]

Baca Juga:  Instalasi dan Konfigurasi Web Server pada Linux Debian 11

Setelah semua perangkat selesai dikonfigurasi, langkah selanjutnya adalah menghubungkan


perangkat switch ke IP Phone dengan cara drag and drop adapter IP Phone seperti pada
gambar berikut:
Lakukan cara yang sama untuk IP Phone1.

Agar Analog Phone dapat terhubung ke jaringan, maka tambahkan alamat IP gateway pada
perangkat Home VoIP seperti gambar berikut ini:

Hasil konfigurasi dapat dilihat pada gambar berikut:
