Tabel Konversi Diameter AWG

Tabel ini memberikan informasi tentang diameter, jumlah inti kawat, lebar total, dan diameter decore untuk berbagai ukuran American Wire Gauge (AWG). Memberikan petunjuk untuk memilih ukuran AWG yang tepat berdasarkan spesifikasi proyek, serta cara menentukan ukuran decore terdekat jika ukuran yang dibutuhkan tidak tersedia dalam tabel.

Diunggah oleh

dany teguh
Hak Cipta
© © All Rights Reserved
Kami menangani hak cipta konten dengan serius. Jika Anda merasa konten ini milik Anda, ajukan klaim di sini.
Format Tersedia
Unduh sebagai XLSX, PDF, TXT atau baca online di Scribd

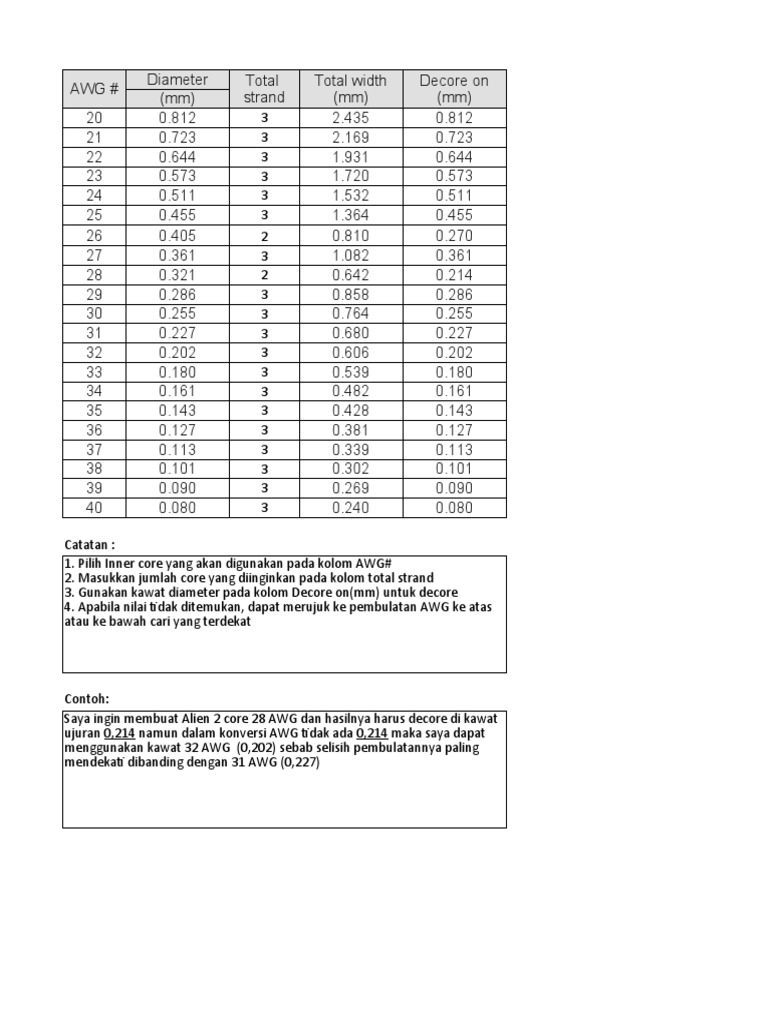

Diameter Total Total width Decore on

AWG #
(mm) strand (mm) (mm)
20 0.812 3 2.435 0.812
21 0.723 3 2.169 0.723
22 0.644 3 1.931 0.644
23 0.573 3 1.720 0.573
24 0.511 3 1.532 0.511
25 0.455 3 1.364 0.455
26 0.405 2 0.810 0.270
27 0.361 3 1.082 0.361
28 0.321 2 0.642 0.214
29 0.286 3 0.858 0.286
30 0.255 3 0.764 0.255
31 0.227 3 0.680 0.227
32 0.202 3 0.606 0.202
33 0.180 3 0.539 0.180
34 0.161 3 0.482 0.161
35 0.143 3 0.428 0.143
36 0.127 3 0.381 0.127
37 0.113 3 0.339 0.113
38 0.101 3 0.302 0.101
39 0.090 3 0.269 0.090
40 0.080 3 0.240 0.080

Catatan :
1. Pilih Inner core yang akan digunakan pada kolom AWG#
2. Masukkan jumlah core yang diinginkan pada kolom total strand
3. Gunakan kawat diameter pada kolom Decore on(mm) untuk decore
4. Apabila nilai tidak ditemukan, dapat merujuk ke pembulatan AWG ke atas
atau ke bawah cari yang terdekat

Contoh:
Saya ingin membuat Alien 2 core 28 AWG dan hasilnya harus decore di kawat
ujuran 0,214 namun dalam konversi AWG tidak ada 0,214 maka saya dapat
menggunakan kawat 32 AWG (0,202) sebab selisih pembulatannya paling
mendekati dibanding dengan 31 AWG (0,227)
