Kompetensi :

Sekolah : SMK Ma’arif NU 1 Ajibarang No. Jobsheet : ......................2016

Membuat pemrograman mikroprosesor
Bidang Studi Keah : Teknologi dan Rekayasa Nama PD :
Input-output analog digital
Prg. Stud. Keah : Teknik Audio Video Kelas : X TAV
Visual Basic
Kode : No absen :
Sub Kompetensi :
Hari/ Tanggal : / 2016 Instruktur : Pandu Fatoni, S.Pd
Membuat program input-output analog
Nilai :
dengan menggunakan perangkat lunak
dan interprestasi data hasil
pemrograman

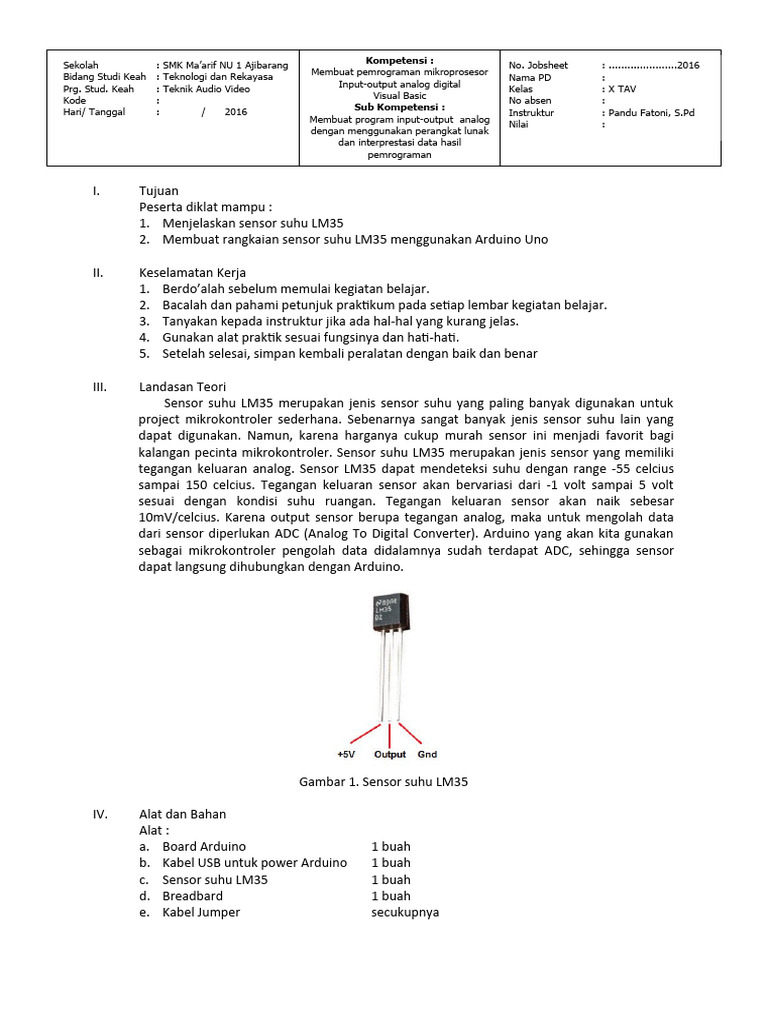

I. Tujuan
Peserta diklat mampu :
1. Menjelaskan sensor suhu LM35
2. Membuat rangkaian sensor suhu LM35 menggunakan Arduino Uno

II. Keselamatan Kerja

1. Berdo’alah sebelum memulai kegiatan belajar.
2. Bacalah dan pahami petunjuk praktikum pada setiap lembar kegiatan belajar.
3. Tanyakan kepada instruktur jika ada hal-hal yang kurang jelas.
4. Gunakan alat praktik sesuai fungsinya dan hati-hati.
5. Setelah selesai, simpan kembali peralatan dengan baik dan benar

III. Landasan Teori

Sensor suhu LM35 merupakan jenis sensor suhu yang paling banyak digunakan untuk
project mikrokontroler sederhana. Sebenarnya sangat banyak jenis sensor suhu lain yang
dapat digunakan. Namun, karena harganya cukup murah sensor ini menjadi favorit bagi
kalangan pecinta mikrokontroler. Sensor suhu LM35 merupakan jenis sensor yang memiliki
tegangan keluaran analog. Sensor LM35 dapat mendeteksi suhu dengan range -55 celcius
sampai 150 celcius. Tegangan keluaran sensor akan bervariasi dari -1 volt sampai 5 volt
sesuai dengan kondisi suhu ruangan. Tegangan keluaran sensor akan naik sebesar
10mV/celcius. Karena output sensor berupa tegangan analog, maka untuk mengolah data
dari sensor diperlukan ADC (Analog To Digital Converter). Arduino yang akan kita gunakan
sebagai mikrokontroler pengolah data didalamnya sudah terdapat ADC, sehingga sensor
dapat langsung dihubungkan dengan Arduino.

Gambar 1. Sensor suhu LM35

IV. Alat dan Bahan

Alat :
a. Board Arduino 1 buah
b. Kabel USB untuk power Arduino 1 buah
c. Sensor suhu LM35 1 buah
d. Breadbard 1 buah
e. Kabel Jumper secukupnya
 Bahan :
a. Software Arduino

V. Gambar Kerja
1. Dengan menggunakan breadboard, koneksikan pin-pin sensor LM35 ke Arduino
dengan konfigurasi seperti pada tabel berikut:
Pin Arduino Pin LM35
5V +5V
GND GND
A1 Output

2. Skematik Percobaan Seven Segment

3. Tuliskan Koding pada softare arduino

int val;
int tempPin = 1;

void setup()
{
Serial.begin(9600);
}
void loop()
{
val = analogRead(tempPin);
float mv = ( val/1024.0)*5000;
float cel = mv/10;
float farh = (cel*9)/5 + 32;

Serial.print("TEMPRATURE = ");
Serial.print(cel);
Serial.print("*C");
Serial.println();
delay(1000);

/* uncomment this to get temperature in farenhite

 Serial.print("TEMPRATURE = ");
Serial.print(farh);
Serial.print("*F");
Serial.println();

*/
}

/
*-------------------------------------------------------------------------------------------------------------------
--------
here is another code for trial version
float temp;
int tempPin = 1;

void setup()
{
Serial.begin(9600);
}

void loop()
{
temp = analogRead(tempPin);
temp = temp * 0.48828125;
Serial.print("TEMPRATURE = ");
Serial.print(temp);
Serial.print("*C");
Serial.println();
delay(1000);
}

-------------------------------------------------------------------------------------------------------------*/

VI. Evaluasi
1. Jelaskan tentang pengertian sensor suhu LM35 ?
2. Berapakah range suhu yang dapat dibaca oleh sensor LM35 ?
3. Berapa tegangan keluaran sensor suhu LM35 ?
4. Jelaskan 3 kaki yang ada pada sensor suhu LM35 ?
5. Sebutkan sensor suhu selain dari sensor LM35 ?

VII. Kesimpulan
Buatlah kesimpulan dari percobaan yang anda lakukan.
