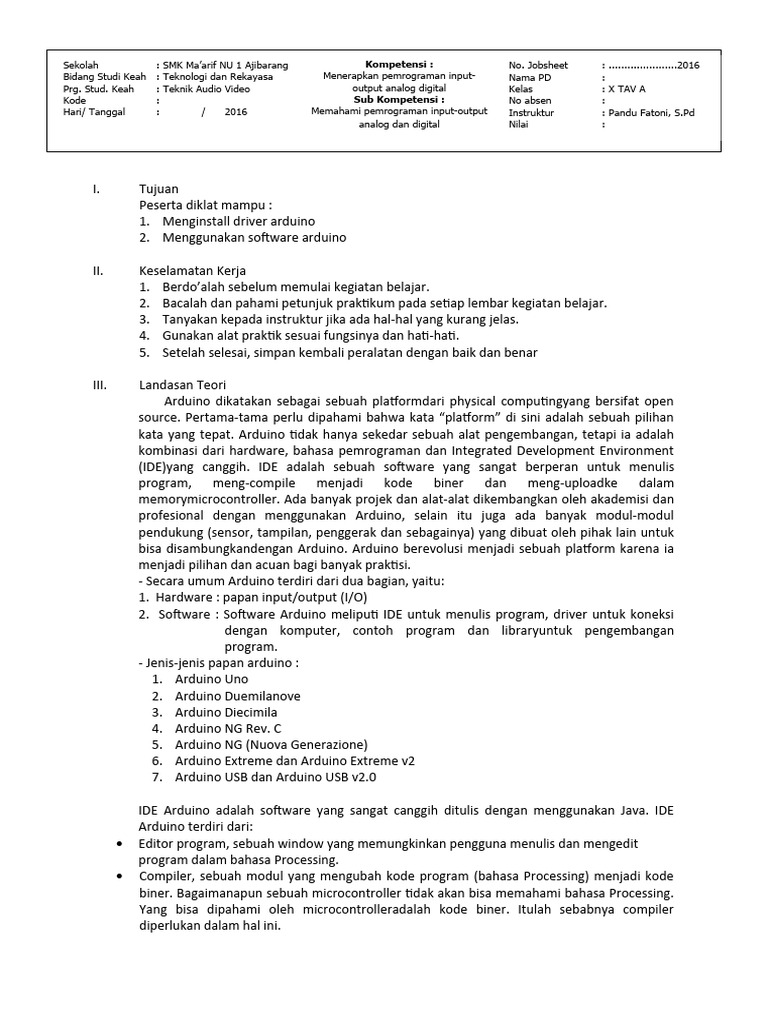

Sekolah : SMK Ma’arif NU 1 Ajibarang Kompetensi : No. Jobsheet : ......................

2016
Bidang Studi Keah : Teknologi dan Rekayasa Menerapkan pemrograman input- Nama PD :
Prg. Stud. Keah : Teknik Audio Video output analog digital Kelas : X TAV A
Kode : Sub Kompetensi : No absen :
Hari/ Tanggal : / 2016 Memahami pemrograman input-output Instruktur : Pandu Fatoni, S.Pd
analog dan digital Nilai :

I. Tujuan
Peserta diklat mampu :
1. Menginstall driver arduino
2. Menggunakan software arduino

II. Keselamatan Kerja

1. Berdo’alah sebelum memulai kegiatan belajar.
2. Bacalah dan pahami petunjuk praktikum pada setiap lembar kegiatan belajar.
3. Tanyakan kepada instruktur jika ada hal-hal yang kurang jelas.
4. Gunakan alat praktik sesuai fungsinya dan hati-hati.
5. Setelah selesai, simpan kembali peralatan dengan baik dan benar

III. Landasan Teori

Arduino dikatakan sebagai sebuah platformdari physical computingyang bersifat open
source. Pertama-tama perlu dipahami bahwa kata “platform” di sini adalah sebuah pilihan
kata yang tepat. Arduino tidak hanya sekedar sebuah alat pengembangan, tetapi ia adalah
kombinasi dari hardware, bahasa pemrograman dan Integrated Development Environment
(IDE)yang canggih. IDE adalah sebuah software yang sangat berperan untuk menulis
program, meng-compile menjadi kode biner dan meng-uploadke dalam
memorymicrocontroller. Ada banyak projek dan alat-alat dikembangkan oleh akademisi dan
profesional dengan menggunakan Arduino, selain itu juga ada banyak modul-modul
pendukung (sensor, tampilan, penggerak dan sebagainya) yang dibuat oleh pihak lain untuk
bisa disambungkandengan Arduino. Arduino berevolusi menjadi sebuah platform karena ia
menjadi pilihan dan acuan bagi banyak praktisi.
- Secara umum Arduino terdiri dari dua bagian, yaitu:
1. Hardware : papan input/output (I/O)
2. Software : Software Arduino meliputi IDE untuk menulis program, driver untuk koneksi
dengan komputer, contoh program dan libraryuntuk pengembangan
program.
- Jenis-jenis papan arduino :
1. Arduino Uno
2. Arduino Duemilanove
3. Arduino Diecimila
4. Arduino NG Rev. C
5. Arduino NG (Nuova Generazione)
6. Arduino Extreme dan Arduino Extreme v2
7. Arduino USB dan Arduino USB v2.0

IDE Arduino adalah software yang sangat canggih ditulis dengan menggunakan Java. IDE
Arduino terdiri dari:
 Editor program, sebuah window yang memungkinkan pengguna menulis dan mengedit
program dalam bahasa Processing.
 Compiler, sebuah modul yang mengubah kode program (bahasa Processing) menjadi kode
biner. Bagaimanapun sebuah microcontroller tidak akan bisa memahami bahasa Processing.
Yang bisa dipahami oleh microcontrolleradalah kode biner. Itulah sebabnya compiler
diperlukan dalam hal ini.
  Uploader, sebuah modul yang memuat kode biner dari komputer ke dalam memory di
dalam papan Arduino.

Gambar Arduino Uno

IV. Alat dan Bahan

Alat :
a. Papan Arduino Uno 1 buah
b. Kabel A-B/ printer 1 buah
Bahan :
a. Software Arduino 1.6.3

V. Gambar Kerja
1. Sambungkan papan Arduino dengan sebuah komputer melalui kabel USB. Umumnya
Windows tidak bereaksi apa-apa saat papan Arduino telah terhubung walaupun
sebetulnya Windows telah mendeteksi kehadiran sebuah perangkat baru. Untuk
memulai instalasi driver, silakan menjalankan program Control Panel kemudian memilih
“View devices and printers”.

2. Papan Arduino akan tampak pada daftar perangkat namun karena ia belum dikonfigurasi
dengan benar maka ia akan muncul di daftar unspecified dan di dekatnya tampak
sebuah lambang peringatan (segitiga kuning dengan tanda seru) yang artinya perangkat
ini belum bekerja dengan benar.
 Klik kanan pada icon Arduino kemudian pilih menu Properties.

3. Pada tab Hardware klik tombol Properties.

4. Muncul sebuah window baru. Pada tab Generalklik tombol “Change settings”.
5. Pada tab yang sama, klik tombol “Update Driver”.

6. Klik “Browse my computer for driver software” untuk menentukan sendiri lokasi driver
Arduino.

7. Tentukan lokasi dimana software Arduino ditempatkanpada komputer, pada contoh

gambar di bawah ini adalah C:\Arduino\arduino-0022.Silakan sesuaikan lokasinya sesuai
dengan hasil ekstrak software Arduino pada komputer Anda. Di dalam lokasi tersebut
terdapat sebuah direktori bernama drivers, arahkan untuk mencari driver di dalam
direktori tersebut.
 Klik Next untuk melanjutkan. Jika muncul sebuah window peringatan seperti di bawah ini,
jawab dengan “Install this driver software anyway”.

8. Jika driver Arduino selesai diinstal pada komputer maka pada akhir proses akan tampil
sebuah pesan berhasil seperti berikut ini.

9. Jika Anda kembali ke Control Panel maka tampak gambar segita kuning telah hilang dan
Windows telah dapat mengenal papan Arduino.
VI. Evaluasi
1. Jelaskan bagian-bagian dari arduino ?
2. Sebutkan 6 jenis dari papan arduino ?
3. Sebutkan dan jelaskan IDE dari arduino ?

VII. Kesimpulan
Buatlah kesimpulan dari percobaan yang anda lakukan.
