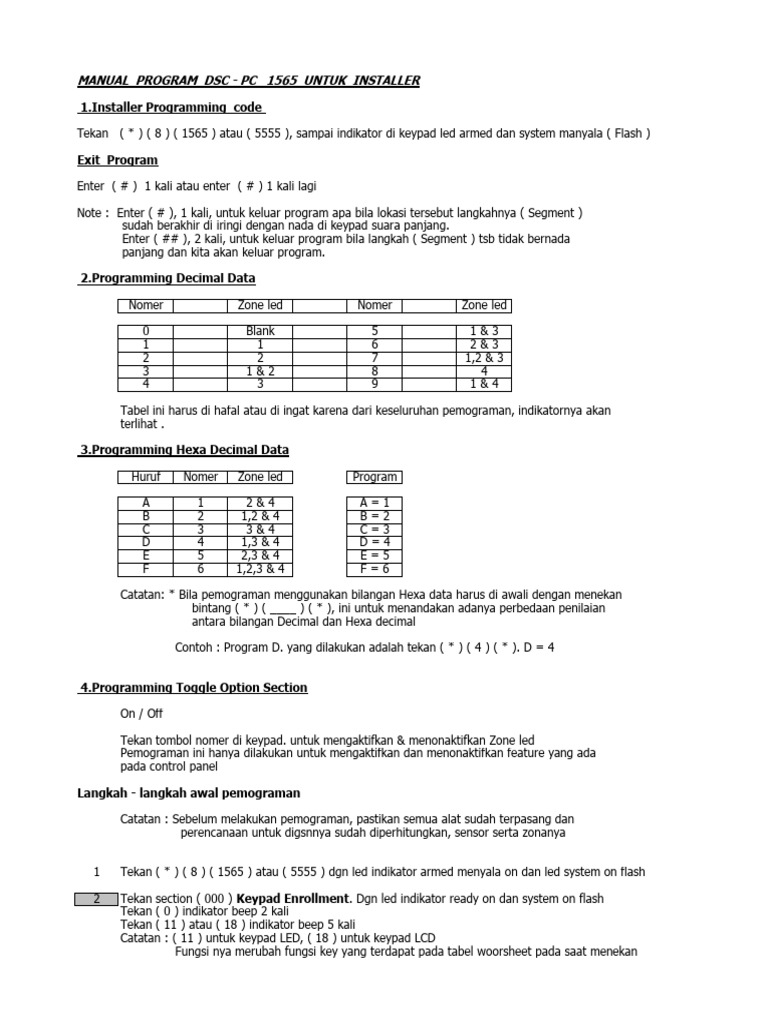

MANUAL PROGRAM DSC - PC 1565 UNTUK INSTALLER

1.Installer Programming code

Tekan ( * ) ( 8 ) ( 1565 ) atau ( 5555 ), sampai indikator di keypad led armed dan system manyala ( Flash )

Exit Program

Enter ( # ) 1 kali atau enter ( # ) 1 kali lagi

Note : Enter ( # ), 1 kali, untuk keluar program apa bila lokasi tersebut langkahnya ( Segment )
sudah berakhir di iringi dengan nada di keypad suara panjang.
Enter ( ## ), 2 kali, untuk keluar program bila langkah ( Segment ) tsb tidak bernada
panjang dan kita akan keluar program.

2.Programming Decimal Data

Nomer Zone led Nomer Zone led

0 Blank 5 1&3
1 1 6 2&3
2 2 7 1,2 & 3
3 1&2 8 4
4 3 9 1&4

Tabel ini harus di hafal atau di ingat karena dari keseluruhan pemograman, indikatornya akan
terlihat .

3.Programming Hexa Decimal Data

Huruf Nomer Zone led Program

A 1 2&4 A=1
B 2 1,2 & 4 B=2
C 3 3&4 C=3
D 4 1,3 & 4 D=4
E 5 2,3 & 4 E=5
F 6 1,2,3 & 4 F=6

Catatan: * Bila pemograman menggunakan bilangan Hexa data harus di awali dengan menekan
bintang ( * ) ( ____ ) ( * ), ini untuk menandakan adanya perbedaan penilaian
antara bilangan Decimal dan Hexa decimal

Contoh : Program D. yang dilakukan adalah tekan ( * ) ( 4 ) ( * ). D = 4

4.Programming Toggle Option Section

On / Off

Tekan tombol nomer di keypad. untuk mengaktifkan & menonaktifkan Zone led
Pemograman ini hanya dilakukan untuk mengaktifkan dan menonaktifkan feature yang ada
pada control panel

Langkah - langkah awal pemograman

Catatan : Sebelum melakukan pemograman, pastikan semua alat sudah terpasang dan
perencanaan untuk digsnnya sudah diperhitungkan, sensor serta zonanya

1 Tekan ( * ) ( 8 ) ( 1565 ) atau ( 5555 ) dgn led indikator armed menyala on dan led system on flash

2 Tekan section ( 000 ) Keypad Enrollment. Dgn led indikator ready on dan system on flash
Tekan ( 0 ) indikator beep 2 kali
Tekan ( 11 ) atau ( 18 ) indikator beep 5 kali
Catatan : ( 11 ) untuk keypad LED, ( 18 ) untuk keypad LCD
Fungsi nya merubah fungsi key yang terdapat pada tabel woorsheet pada saat menekan
 salah satu tombol key di keypad
3 Tekan section ( 001 ) Definisi Zone atau Zona type

Tekan ( 0 1 ) untuk zona 1 untuk delay time Entry / Exit

Tekan ( 0 4 ) untuk zona 2 untuk interior
Tekan ( 0 3 ) untuk zona 3 untuk instant
Tekan ( 0 3 ) untuk zona 4 untuk instant
Tekan ( 0 3 ) untuk zona 5 untuk instant
Tekan ( 1 1 ) untuk zona 6 untuk 24 Hour
Tekan ( 0 0 ) untuk zona 7 untuk Null Zone (not used)
Tekan ( 0 0 ) untuk zona 8, dgn indikator suara beep 5 kali

Catatan : untuk zona 7 dan 8 standart dari pabrik adalah ( 00 ) belum di fungsikan

Untuk melihat hasil pemograman yang dilakukan, cukup menekan section ( 001 ) lagi
dan tekan tombol F , atau A , atau P untuk memindahkan zona dengan melihat led zona yang
menyala

4 Tekan section ( 005 ) System Time

Tekan 3 digits (0) + (3) + (0) untuk entry delay 1 30 detik

Tekan 3 digits (0) + (3) + (0) untuk entry delay 2 30 detik
Tekan 3 digits (0) + (3) + (0) untuk Exit delay 30 detik

5 Tekan section ( 301 ) Memprogram Nomer Telphone Pertama

Tekan ( * ) ( 4 ) ( * ) nomer Telphone ( _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ) 16 Digit

Tekan ( # )

6 Tekan section ( 310 ) Memprogram Account Code

Tekan nomer Account Code ( _ _ _ _ )

Tekan ( # )

7 Tekan section ( 360 ) Memprogram Comunicator Format

Tekan ( 0 3 )
Tekan ( 0 3 )

8 Tekan section ( 320 ) Memprogram Alarm Reporting Code

Tekan 2 digit (3) + (4) zone 1 Tekan 2 digit (3) + (A) Zone 5
Tekan 2 digit (3) + (2) zone 2 Tekan 2 digit (3) +(A) Zone 6
Tekan 2 digit (3) + (A) zone 3 Tekan 2 digit (0) +(0) Zone 7
Tekan 2 digit (3) + (A) zone 4 Tekan 2 digit (0) + (0) Zone 8

9 Tekan section ( 324 ) Memprogram Alarm Restoral Reporting Code

Tekan 2 digit (3) + (4) zone 1 Tekan 2 digit (3) + (A) Zone 5
Tekan 2 digit (3) + (2) zone 2 Tekan 2 digit (3) +(A) Zone 6
Tekan 2 digit (3) + (A) zone 3 Tekan 2 digit (0) +(0) Zone 7
Tekan 2 digit (3) + (A) zone 4 Tekan 2 digit (0) + (0) Zone 8

10 Tekan section ( 328 ) Memprogram Miscellaneous Alarm Reporting Code

(21) Duress Alarm (00) Zone Expander Supervisory Alarm

(00) Opening After Alarm (00) Zone Expander Supervisory Restoral
(00) Recent Closing (00) Keypad Panic Restoral

11 Tekan section ( 329 ) Memprogram Priority Alarm dan Restoral

(1A) Keypad fire Alarm (1A) Keypad fire Restoral

(AA) Keypad Auxilliary Alarm (AA) Keypad Auxilliary Restoral
(2A) Keypad Panic Alarm (2A) Keypad Panic Restoral
(00) PGM2 Alarm (00) PGM2 Restoral
12 Tekan section ( 339 ) Memprogram Closing ( Arming ) Reporting Code

Tekan (0 ) + ( 1 ) for user 1

Tekan (0 ) + ( 2 ) for user 2
Tekan (0 ) + ( 3 ) for user 3
Tekan (0 ) + ( 4 ) for user 4
Tekan (0 ) + ( 5 ) for user 5
Tekan #

13 Tekan section ( 344 ) Memprogram Opening ( Disarming ) Reporting Code

Tekan (0 ) + ( 1 ) for user 1

Tekan (0 ) + ( 2 ) for user 2
Tekan (0 ) + ( 3 ) for user 3
Tekan (0 ) + ( 4 ) for user 4
Tekan (0 ) + ( 5 ) for user 5
Tekan #

14 Tekan section ( 343 ) Memprogram Miscellaneous Closing ( Arming ) Reporting Code

(FF) Closing by Duress Code 33 (00) Closing by Supervisory Code 42

(00) Closing by Duress Code 34 (7A) Partial Closing
(A2) Closing by Master Code 40 (AA) Special Closing
(00) Closing by Supervisory Code 41

15 Tekan section ( 348 ) Memprogram Miscellaneous Opening ( Disarming ) Reporting Code

(FF) Opening By Duress Code 33 (00) Opening by Supervisory Code 42

(00) Opening by Duress Code 34 (00) Auto Arm cancellation
(A2) Opening by Master Code 40 (AA) Special Closing
(00) Opening by Supervisory Code 41

16 Tekan section ( 349 ) Memprogram Maintenance Alarm Reporting Code

(A) (2) Battery trouble alarm (0) (0) Auxiliary power supply trouble alarm
(A) (1) AC failure trouble alarm (0) (0) TLM trouble code via LINKS
(0) (0) Bell Circuit trouble alarm (0) (0) For future use
(0) (0) Fire trouble alarm (0) (0) Generalsystem supervisory

17 Tekan section ( 350 ) Memprogram Maintenance Restoral Reporting Code

(A) (2) Battery trouble restora (0) (0) Auxiliary power supply trouble restoral
(A) (1) AC Failure trouble restoral (0) (0) TLM restoral
(0) (0) Bell circuit trouble restoral (0) (0) For future use
(0) (0) Fire trouble restoral (0) (0) General system supervisory

18 Tekan section ( 013 ) Memprogram First System Option Code

di keypad akan tampil zone yang aktif maupun yang tidak aktif
Tekan Nomor 6 untuk tidak diaktifkan

Contoh : 3 dan 7 yang menyala (On)

1, 2, 4, 5, 6 dan 8 yang tidak menyala (off)
Tekan (#)
19 Tekan section ( 015 ) Memprogram Third System Option Code

Tekan 3 dan 8 untuk dinyalakan (diaktifkan) On

Contoh : 1, 2, 3, 4, 7 dan 8 yang menyala ( On )

5 dan 6 yang tidak menyala (off)
Tekan (#)

20 Tekan section ( 370 ) Memprogram Comunication Variables

Tekan 3 digit (P) + (P) + (P)

Tekan 3 digit (P) + (P) + (P)
Tekan 3 digit (P) + (P) + (P)
Tekan 3 digit (P) + (P) + (P)
Tekan 3 digit (P) + (0) + (5) AC failure Comminication delay
Tekan #

21 Tekan section ( 020 ) Memprogram Keypad Zone Assignment ( Add Zone )

Tekan (0) + (7) untuk mengaktifkan zone 7 ( menggunakan keypad yang ada)
Tekan (0) + (8) untuk mengaktifkan zone 8 ( harus menggunakan keypad tambahan)

Catatan : * Program definisi zone pada zone 7 dan 8 di lokasi (0) + (0) + (1)
sesuai dengan kebutuhan system
* Program Alarm reporting codes, Location (3) + (2) + (0).
* Program Alarm reporting codes, Location (3) + (2) + (4).

22 Cara memprogram Duress code

Tekan *(5)
Tekan Master Code ( 1 2 3 4 )
Tekan (33)
Tekan (2580)
Tekan #

23 Cara mereset Program

Tekan ( * )(8)(5555)
Tekan ( 9 99)
Tekan ( 5 555)
Tekan ( 9 99)

Tunggu sampai lampu led di keypad mati kemudian hidup kembali

Kurang lebih 5 detik

Catatan : Program reset ini di gunakan apabila pengguna tidak mengetahui password
Master code , & System alarm report tidak menerima di CMS ADT
 Cara pengoprasian DSC PC - 1565

1 Mengaktifkan / Arm System

Pastikan semua zone close sampai LED " Ready " menyala
Masukkan Master atau user code 4 digit ( _ _ _ _ )
Alarm akan aktif sampai LED " Armed " menyala dan LED " Ready " serta " Trouble " Off

2 Mematikan / DisArm System

Masukkan Master atau user code 4 digit ( _ _ _ _ )

Pastikan sampai LED yang ada di Zone mati ( lamp. Ready menyala )

3 Mematikan / DisArm system bila terjadi Alarm

Masukkan Master atau user code 4 digit ( _ _ _ _ )

Pastikan sampai LED yang ada di Zone mati ( lamp. Ready menyala )
Bila ada LED " Zone " yang masih menyala tekan (#)

4 By - Pass zone

Pastikan Alarm dalam kondisi tidak aktif - DisArm

Tekan (*) (1) kemudian tekan zone yang ingin di ByPass 2 digit ( _ _ )
Setelah selesai tekan (#)
Masukkan Master atau user code 4 digit ( _ _ _ _ )

5 Membuat user code

Pastikan alarm dalam kondisi DisArm

Tekan (*) (5) kemudian tekan Master Code 4 digit ( _ _ _ _ )
Masukkan 2 digit user ID ( _ _ ), Tekan User code baru 4 digit ( _ _ _ _ )
Setelah selesai tekan (#)

Note : User ID

01 ----------- >untuk user pertama

02 ----------- >untuk user kedua
03 ----------- >untuk user ketiga
04 ----------- >untuk user keempat
05 ----------- >untuk user kelima
dan seterusnya

6 Menghapus User Code

Pastikan system dalam kondisi DisArm

Tekan (*) (5) kemudian tekan Master Code 4 digit ( _ _ _ _ )
Tekan user ID 2 digit ( _ _ )
Tekan (*)
Setelah selesai tekan (#)

7 Merubah Master Code

Tekan (*) (5)

Tekan Master code lama ( _ _ _ _ )
Tekan (4) (0) kemudian
Tekan Master code baru ( _ _ _ _ )
Tekan (#)
8 Melihat Trouble Indicator

Bila ada indikasi LED " Trouble " menyala maka tekan (*) + (2)
Akan terlihat trouble indicator pada LED zone

Note : Trouble Indicator

LED 1 ---------- > Service Required. Hubungi perusahaan untuk di service

LED 2 ---------- > AC Power hilang
LED 3 ---------- > Telpon line putus
LED 4 ---------- > Fail Communication

LED 5 ---------- > Zone Trouble

LED 6 ---------- > Zone Tamper Trouble
LED 7 ---------- > System wireless / Low Batt .
LED 8 ---------- > System time

9 Door Chime
Tekan ( * ) ( 4 ) sampai terdengar suara beep 2 kali , ( On ) aktif
Tekan ( * ) ( 4 ) lagi sampai terdengar suara beep panjang , ( Off ) Non - aktif

10 Setting Tanggal dan Waktu

Tekan (*) (6) kemudian tekan Master Code ( _ _ _ _ )

Kemudian tekan (1)
Masukkan Jam ( _ _ ) dan Menit ( _ _ )
Masukkan Bulan ( _ _ ) , Tanggal ( _ _ ) dan Tahun ( _ _ )

11 Auto Arm ( waktu yang di inginkan )

Tekan ( * ) ( 6 ) tekan master code ( _ _ _ _ )
Tekan ( 3 )
Tekan ( _ _ ) jam , ( _ _ ) menit

12 Auto Arm ( aktif & non - aktif )

Tekan ( * ) ( 6 ) teka master code ( _ _ _ _ )
Tekan ( 2 ) sampai terdengar suara beep 2 kali ( On )
Tekan ( 2 ) sampai terdengar suara beep panjang ( Off )

13 Mengaktifkan alarm dengan menggunakan Stay

Tekan * 9
Tekan Master ( _ _ _ _ ) Maupun User code ( _ _ _ _ )
