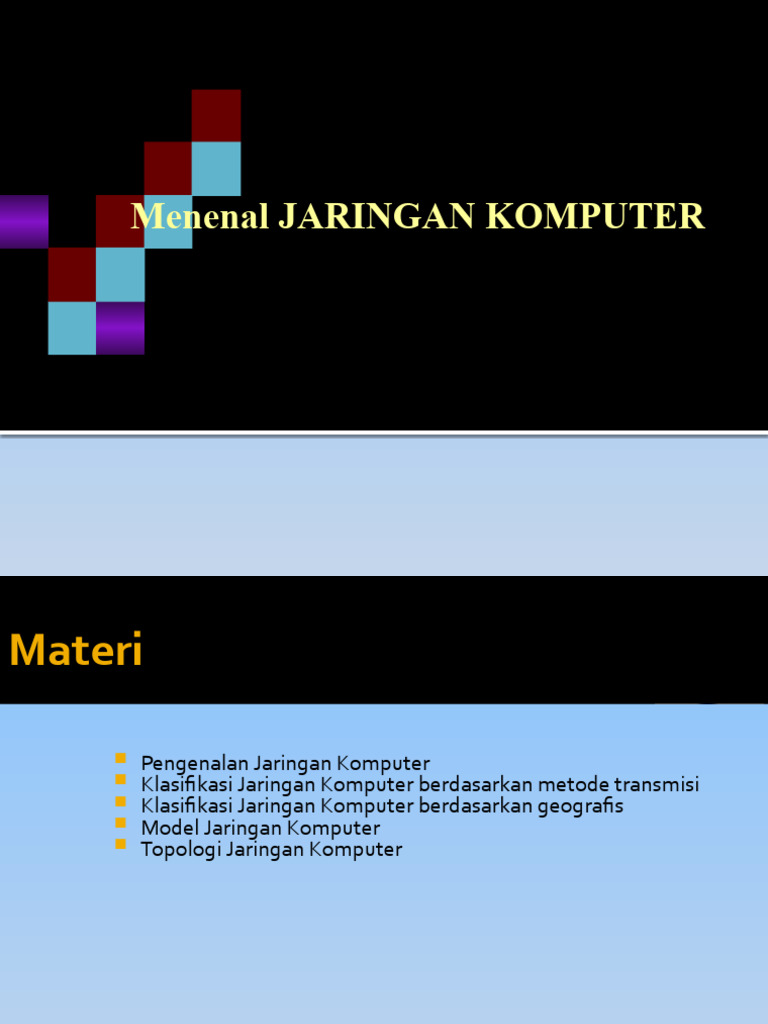

Menenal JARINGAN KOMPUTER
Materi
Pengenalan Jaringan Komputer
Klasifikasi Jaringan Komputer berdasarkan metode transmisi
Klasifikasi Jaringan Komputer berdasarkan geografis
Model Jaringan Komputer
Topologi Jaringan Komputer
2
Definisi
Jaringan Komputer
Jaringan komputer merupakan sekelompok komputer
otonom yang saling berhubungan antara satu dan lainnya
menggunakan protokol komunikasi melalui media
komunikasi sehingga dapat saling berbagi informasi,
program-program, penggunaan perangkat keras secara
bersama (interkoneksi sejumlah komputer).
Jaringan komputer merupakan kumpulan sejumlah terminal
komunikasi yang berada di berbagai lokasi yang terdiri dari
lebih satu komputer yang saling berhubungan.
3
Latar Belakang
Jaringan Komputer
Kebutuhan akan informasi yang cepat dan akurat.
Penggabungan antara teknologi komputer sebagai
pengolah data dengan teknologi komunikasi.
4
Manfaat
Jaringan Komputer
Jaringan untuk perusahaan atau organisasi
Jaringan untuk umum
Next
5
Jaringan Untuk
Perusahaan atau Organisasi
Resource Sharing
Reliabilitas tinggi
Lebih ekonomis
Skalabilitas
Media Komunikasi
Back
6
Resource Sharing
Bertujuan agar seluruh program, peralatan,
khususnya data dapat digunakan oleh setiap orang
yang ada pada jaringan tanpa terpengaruh oleh
lokasi resource dan pemakai.
Back
7
Reliabilitas Tinggi
Adanya sumber-sumber alternatif pengganti jika
terjadi masalah pada salah satu perangkat dalam
jaringan.
Back
8
Skalabilitas
Kemampuan untuk meningkatkan kinerja sistem
secara berangsur-angsur sesuai dengan beban
pekerjaan dengan hanya menambah sejumlah
prosesor.
Back
9
Jaringan Untuk Umum
Akses ke informasi yang berada di tempat jauh.
Komunikasi ke orang-orang
Hiburan interaktif
Back
10
Perangkat Keras Jaringan
Multi I/O
NIC (Network Interface Card)
Router
Bridge
Gateway
Repeater
Modem
Media (kabel, Gelombang Radio)
HUB
Swicth Hub
11
Klasifikasi Jaringan Komputer
Berdasarkan Metode Transmisi
Broadcast
Point to Point
Next
12
Broadcast
Jaringan broadcast memiliki saluran komunikasi
tunggal yang dipakai bersama-sama oleh semua
mesin yang ada pada jaringan tersebut.
Pesan-pesan berukuran kecil, disebut paket, yang
dikirimkan oleh suatu mesin akan diterima oleh
mesin-mesin lainnya. Field alamat pada sebuah
paket berisi keterangan tentang kepada siapa paket
tersebut ditujukan.
Back
13
Point to Point
Terdiri dari beberapa koneksi pasangan individu
dari mesin-mesin.
Untuk pergi dari sumber ke tempat tujuan,
sebuah paket pada jaringan jenis ini mungkin
harus melalui satu atau lebih mesin-mesin
perantara.
Seringkali harus melalui banyak route yang
mungkin berbeda jaraknya. Karena itu algoritma
routing memegang peranan penting pada
jaringan point-to-point.
Back
14
Klasifikasi Jaringan Komputer
Berdasarkan Geografis
Local Area Network (LAN) (10m – 1 km)
Metropolitan Area Network (MAN) (10 km)
Wide Area Network (WAN) (100 – 1000 km)
Jaringan Tanpa Kabel
Internetwork (10.000 Km)
Next
15
Local Area Network (LAN)
Ukuran: LAN mempunyai keterbatasan ukuran
Teknologi transmisi: LAN tradisional mempunyai kecepatan
mulai 1 sampai 100 Mbps. LAN modern mempunyai
kecepatan sampai ratusan Mbps
Topologi:
Bus/Linear, mekanisme yang digunakan untuk mengatur
pengiriman pesan disebut IEEE 802.3 atau Ethernet.
Ring IEEE 802.5 (token ring IBM)
Back
16
Metropolitan Area Network
Seperti LAN, cuma ukurannya lebih besar
Biasanya digunakan oleh perusahaan-
perusahaan
Lingkungan dalam 1 kota
Back
17
Wide Area Network
Lingkungan dalam negara atau benua
Host dihubungkan dengan sebuah subnet
Tugas subnet: pembawa pesan dari satu host ke host
lainnya
Komponen subnet: kabel transmisi dan element switching
Element Switching sering juga disebut sebagai:
▪ Packet switching node
▪ Intermediate system
▪ Data switching exchange
▪ Router
Back
18
Jaringan Tanpa Kabel
Manfaatnya: kantor portable, armada truk,
taksi, bis, kepentingan militer di medan
perang.
Kelemahannya: lambat daripada kabel
(umumnya 2 Mbps), laju kesalahan lebih
besar, transimisi yang berbeda dapat
mengganggu.
Back
19
Internetwork
Kumpulan jaringan yang terinterkoneksi disebut
Internetwork atau Internet.
Bentuk internet yang umum adalah kumpulan dari LAN yang
dihubungkan oleh WAN.
Perbedaan yang nyata antara subnet dan WAN dalam kasus
ini adalah keberadaan host.
Bila di dalam sistem terdapat kurva tertutup yang hanya
terdiri dari router-router, maka itulah subnet.
Bila sistemnya terdiri dari router dan host, maka itulah
WAN.
Back
20
Sistem Koneksi
dalam Jaringan Komputer
Peer to Peer
Client - Server
Next
21
Peer to Peer
Peer artinya rekan sekerja
Adalah jaringan komputer yang terdiri dari
beberapa komputer.
Adalah suatu model di mana setiap PC dapat
memakai resource pada PC lain atau memberikan
resourcenya untuk dipakai PC lain.
Dikenal sebagai workgroup. Dimana setiap
komputer dalam satu jaringan dikelompokkan
dalam satu kelompok kerja
22
Client - Server
Selain pada jaringan lokal, juga dapat diterapkan
dengan teknologi internet. Di mana ada suatu unit
yang berfungsi sebagai server yang memberikan
layanan bagi komputer lain, dan client yang hanya
meminta layanan dari server.
Client hanya bisa menggunakan resource yang
disediakan oleh server sesuai dengan otoritas yang
diberikan oleh administrator.
23
Jenis Layanan
Client - Server
File Server
Memberikan layanan fungsi pengelolaan file.
Print Server
Memberikan layanan fungsi pencetakan.
Database Server
Proses-proses fungsional mengenai database dijalankan pada mesin ini
dan stasiun lain dapat minta pelayanan.
DIP (Document Information Processing)
Memberikan layanan fungsi penyimpanan, manajemen, dan pengambilan
data.
Back
24
Jaringan Komputer dan
Sistem Terdistribusi
Adalah sekumpulan komputer yang saling
terkoneksi dengan media transmisi, dan
terjadi proses transfer file.
25
Perbedaan Jaringan Komputer
dan Sistem Terdistribusi
Jaringan Komputer Sistem Terdistribusi
Komputer yang terhubung Komputer yang terhubung terdiri
merupakan gabungan dari dari host (komputer utama) dan
beberapa workstation atau juga terminal-terminal (komputer yang
gabungan komputer server dan terhubung dengan host)
client
Beberapa komputer terhubung Beberapa host komputer
agar dapat sharing, namun tiap terhubung agar dapat
pekerjaan ditangani sendiri-sendiri mengerjakan sebuah/beberapa
oleh komputer yang meminta dan pekerjaan besar bersama. Host
dimintai layanan. Server hanya melayani beberapa terminal &
melayani permintaan sesuai melakukan proses berdasarkan
antrian yang sudah diatur sistem. input dari terminal-terminal
26
Perbedaan Jaringan Komputer
dan Sistem Terdistribusi
Jaringan Komputer Sistem Terdistribusi
Kualitas komunikasi data Kualitas komunikasi data
dipengaruhi oleh media transmisi dipengaruhi oleh sistem.
yang digunakan. Lamanya proses tergantung sistem
Lamanya proses dipengaruhi oleh operasi yang akan memilih prosesor
spesifikasi hardware masing-masing komputer yang akan digunakan.
station yang meminta layanan. User tidak dapat mengetahui proses
User dapat mengetahui proses yang yang sedang berlangsung di host.
sedang berlangsung (di station atau
di server).
Metode komunikasi antar komputer Metode komunikasi antar komputer
dengan model Peer to Peer atau tersentralisasi di host.
Client – Server.
27
Perbedaan Jaringan Komputer
dan Sistem Terdistribusi
Jaringan Komputer Sistem Terdistribusi
Masing-masing workstation (Peer to Masing-masing terminal
Peer) tidak membutuhkan komputer membutuhkan host untuk dapat
server khusus untuk menangani aktif melakukan pekerjaan dan
seluruh pekerjaan. berkomunikasi dengan terminal lain.
Antar workstation bisa saling Antar terminal tidak dapat sharing
bertukar file dan resource yang file atau resource tanpa campur
dimiliki, sesuai permission yang tangan host.
diatur administrator.
28
Perbedaan Jaringan Komputer
dan Sistem Terdistribusi
Jaringan Komputer Sistem Terdistribusi
Masing-masing user di workstation Masing-masing user di workstation
dapat melihat proses layanan yang tidak dapat melihat proses layanan
sedang terjadi. yang sedang terjadi.
User harus login pada server apabila
ingin memanfaatkan resource yang
dimiliki oleh server.
User mempunyai ID & password User mempunyai ID & password
untuk login. untuk login.
Umumnya ID login server tidak bisa Umumnya ID login server bisa
digunakan bersama-sama. Kecuali digunakan bersama-sama. Kecuali
ada policy dari admin. ada policy dari admin.
29
Perbedaan Jaringan Komputer
dan Sistem Terdistribusi
Jaringan Komputer Sistem Terdistribusi
Keberadaan sejumlah komputer Keberadaan sejumlah komputer
dalam jaringan tidak harus dalam jaringan harus transparan di
transparan di satu lokasi, sehingga satu lokasi, sehingga secara fisik
secara fisik tidak dapat dilihat oleh dapat dilihat oleh user lain yang
user lain dalam jaringan. berada dalam jaringan.
Spesifikasi hardware server tidak Spesifikasi hardware host harus
harus lebih baik dari client. lebih baik dari terminal.
Merupakan sistem yang Merupakan sistem perangkat lunak
menggabungkan kinerja perangkat yang dibuat & bekerja pada lapisan
dan aplikasi dari physical layer atas sebuah sistem
sampai dengan application layer.
Back
30
Topologi
Pengertian topologi Jaringan adalah susunan lintasan aliran data
di dalam jaringan yang secara fisik menghubungkan simpul yang
satu dengan simpul lainnya. Berikut ini adalah beberapa
topologi jaringan yang ada dan dipakai hingga saat ini, yaitu:
Topologi Star
Topologi Hierarchical/Tree
Topologi Bus
Topologi Ring
Topologi Daisy Chain (Linear)
Topologi Mesh dan Full Connected
31
Topologi Star
Switch
32
Topologi Star
Karakteristik dari topologi ini adalah node
berkomunikasi langsung dengan station lain
melalui central node (Hub/Switch), Traffic data
mengalir dari node ke central node dan
diteruskan ke node tujuan. Jika salah satu
segmen kabel terputus, jaringan lain tidak akan
terputus.
33
Topologi Star
Keuntungan :
Akses ke Station lain cepat.
Dapat menerima workstation baru selama port di
central node masih tersedia.
Hub/Switch bertindak sebagai konsentrator
Hub/Switch dapat disusun seri untuk menambah
jumlah station yang terkoneksi di jaringan.
User dapat lebih banyak dibanding topologi bus
maupun ring
34
Topologi Star
Kerugian :
Bila traffic data cukup tinggi dan terjadi
collision, maka semua komunikasi akan ditunda,
dan koneksi akan dilanjutkan dengan cara
random, apabila hub/switch mendeteksi tidak
ada jalur yang sedang tidak dipergunakan oleh
node lain.
35
Topologi Hierarkis/Tree
Switch
Switch
Switch
36
Topologi Hierarkis/Tree
Tidak semua stasiun mempunyai kedudukan
yang sama. Stasiun yang kedudukannya lebih
tinggi menguasai stasiun di bawahnya,
sehingga jaringan sangat tergantung ada
stasiun yang kedudukannya lebih tinggi dan
kedudukan stasiun yang sama, disebut peer
topology.
37
Topologi Bus
38
Topologi Bus
Topologi ini merupakan bentangan satu kabel yang kedua ujungnya ditutup,
dimana disepanjang kabel dipasang node-node.
Signal dalam kabel dilewati satu arah sehingga memungkinkan sebuah
collision terjadi.
Keuntungan :
Murah, karena tidak memakai banyak media dan kabel yang dipakai banyak
tersedia dipasaran.
Setiap komputer dapat saling berhubungan dengan langsung.
Kerugian :
Sering terjadi hang/crass talk, yaitu bila lebih dari satu pasang memakai jalur
di waktu yang sama , harus bergantian atau ditambah relay.
39
Topologi Ring
40
Topologi Ring
Topologi jaringan yang berupa lingkaran tertutup yang
berisi node-node. Signal mengalir dalam dua arah
sehingga dapat menghindarkan terjadinya collision
sehingga memungkinkan terjadinya pergerakan data
sangat cepat.
Semua komputer saling tersambung membentuk
lingkaran. Data yang dikirim diberi address tujuan
sehingga dapat menuju komputer yang dituju.
41
Topologi Ring
Tiap komputer dapat diberi repeater (transceiver) yang berfungsi sebagai:
Listen State
Tiap bit dikirim dengan mengalami delay waktu
Transmit State
Bila bit berasal dari paket lebih besar dari ring maka repeater dapat mengembalikan ke
pengirim. Bila terdapat beberapa paket dalam ring, repeater yang tengah memancarkan,
menerima bit dari paket yang tidak dikirimnya harus menampung dan memancarkan
kembali.
Bypass State
Berfungsi menghilangkan delay waktu dari stasiun yang tidak aktif.
Keuntungan :
▪ Kegagalan koneksi akibat gangguan media dapat diatasi lewat jalur lainyang masih
terhubung.
▪ Penggunaan sambungan point to point membuat transmission error dapat diperkecil
Kerugian :
▪ Data yang dikirim, bila melalui banyak komputer, transfer menjadi lambat.
42
Topologi Daisy-Chain (linear)
43
Topologi Daisy-Chain (linear)
Topologi ini merupakan peralihan dari topologi Bus dan
topologi ring, di mana tiap simpul terhubung langsung ke
dua simpul lain melalui segmen kabel, tetapi segmen
membentuk saluran, bukan lingkaran utuh. Antar komputer
seperti terhubung seri.
Keuntungan :
Instalasi dan pemeliharaannya murah.
Kerugian :
Kurang handal (tidak sesuai dengan kemajuan jaman)
44
Topologi Mesh dan
Full Connected
45
Topologi Mesh dan
Full Connected
Topologi ini menerapkan hubungan antar sentral
secara penuh. Jumlah saluran yang harus disediakan
untuk membentuk jaringan Mesh adalah jumlah
sentral dikurangi 1.
Tingkat kerumitan jaringan sebanding dengan
meningkatnya jumlah sentral yang terpasang.
Disamping kurang ekonomis juga relatif mahal
dalam pengoperasiannya.
46
Topologi Mesh dan
Full Connected
Topologi ini merupakan teknologi khusus
yang tidak dapat dibuat dengan
pengkabelan, karena sistem yang rumit.
Namun dengan teknologi wireless, topologi
ini sangat memungkinkan untuk diwujudkan
Back
47
TUGAS KELOMPOK ( maksimal 2 orang)
Jika anda akan membuat jaringan komputer yang berada di
lab 1, maka
1. hardware apa saja yang anda butuhkan serta fungsinya
untuk apa?
2. topologi jenis apa yang akan dipakai? Berikan alasannya!
3. Kumpulkan minggu depan dalam bentuk printout
48
