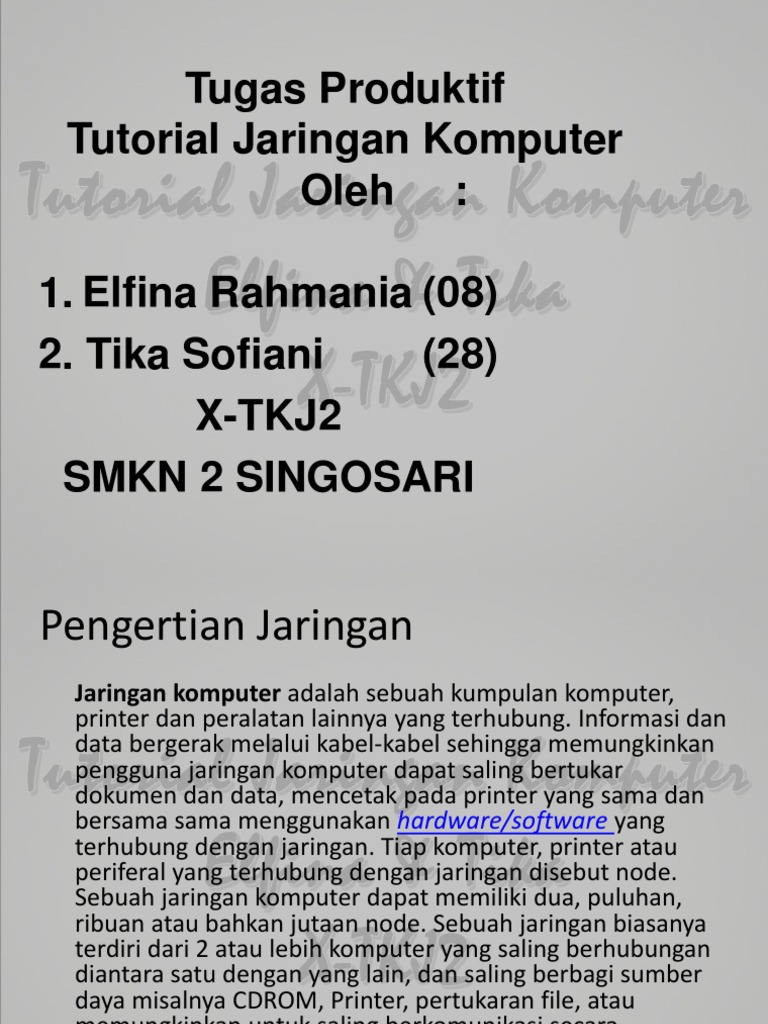

Tugas Produktif

Tutorial Jaringan Komputer

Oleh :

1. Elfina Rahmania (08)

2. Tika Sofiani
(28)
X-TKJ2
SMKN 2 SINGOSARI

Pengertian Jaringan
Jaringan komputer adalah sebuah kumpulan komputer,
printer dan peralatan lainnya yang terhubung. Informasi dan
data bergerak melalui kabel-kabel sehingga memungkinkan
pengguna jaringan komputer dapat saling bertukar
dokumen dan data, mencetak pada printer yang sama dan
bersama sama menggunakan hardware/software yang
terhubung dengan jaringan. Tiap komputer, printer atau
periferal yang terhubung dengan jaringan disebut node.
Sebuah jaringan komputer dapat memiliki dua, puluhan,
ribuan atau bahkan jutaan node. Sebuah jaringan biasanya
terdiri dari 2 atau lebih komputer yang saling berhubungan
diantara satu dengan yang lain, dan saling berbagi sumber
daya misalnya CDROM, Printer, pertukaran file, atau
memungkinkan untuk saling berkomunikasi secara
elektronik. Komputer yang terhubung tersebut,
dimungkinkan berhubungan dengan media kabel, saluran
telepon, gelombang radio, satelit, atau sinar infra merah.

1. Berdasarkan distribusi sumber

informasi/data
- Jaringan terpusat Jaringan ini terdiri dari
komputer klient dan server yang mana komputer
klient yang berfungsi sebagai perantara untuk
mengakses sumber informasi/data yang berasal
dari satu komputer server
- Jaringan terdistribusi Merupakan perpaduan
beberapa jaringan terpusat sehingga terdapat
beberapa komputer server yang saling
berhubungan dengan klient membentuk sistem
jaringan tertentu.

.
2. Berdasarkan jangkauan geografis
dibedakan menjadi:
1. Local Area Network (LAN) /Jaringan Area
Lokal.
Sebuah LAN, adalah jaringan yang dibatasi
oleh area yang relative kecil, umumnya
dibatasi oleh area lingkungan seperti sebuah
perkantoran di sebuah gedung, atau sebuah
sekolah, dan biasanya tidak jauh dari sekitar 1
km persegi.

Beberapa model konfigurasi LAN, satu komputer biasanya

di jadikan sebuah file server. Yang mana digunakan untuk
menyimpan perangkat lunak (software) yang mengatur
aktifitas jaringan, ataupun sebagai perangkat lunak yang
dapat digunakan oleh komputer-komputer yang
terhubung ke dalam network. Komputer-komputer yang
terhubung ke dalam jaringan (network) itu biasanya
disebut dengan workstation. Biasanya kemampuan
workstation lebih di bawah dari file server dan
mempunyai aplikasi lain di dalam harddisknya selain
aplikasi untuk jaringan. Kebanyakan LAN menggunakan
media kabel untuk menghubungkan antara satu
komputer dengan komputer lainnya.

2. Metropolitan Area Network (MAN) / Jaringan area

Metropolitan

Sebuah MAN, biasanya meliputi area yang lebih

besar dari LAN, misalnya antar wilayah dalam satu
propinsi. Dalam hal ini jaringan menghubungkan
beberapa buah jaringan-jaringan kecil ke dalam
lingkungan area yang lebih besar, sebagai contoh
yaitu : jaringan Bank dimana beberapa kantor cabang
sebuah Bank di dalam sebuah kota besar
dihubungkan antara satu dengan lainnya. Misalnya
Bank BNI yang ada di seluruh wilayah Ujung Pandang
atau Surabaya.

3. Wide Area Network (WAN) / Jaringan area Skala

Besar
Wide Area Networks (WAN) adalah jaringan yang
lingkupnya biasanya sudah menggunakan sarana Satelit
ataupun kabel bawah laut sebagai contoh keseluruhan
jaringan BANK BNI yang ada di Indonesia ataupun yang ada
di Negara-negara lain. Menggunakan sarana WAN, Sebuah
Bank yang ada di Bandung bisa menghubungi kantor
cabangnya yang ada di Hongkong, hanya dalam beberapa
menit. Biasanya WAN agak rumit dan sangat kompleks,
menggunakan banyak sarana untuk menghubungkan antara
LAN dan WAN ke dalam Komunikasi Global seperti Internet.
Tapi bagaimanapun juga antara LAN, MAN dan WAN tidak
banyak berbeda dalam beberapa hal, hanya lingkup
areanya saja yang berbeda
satu diantara yang lainnya.

3. Berdasarkan peranan dan hubungan

tiap komputer dalam memproses data.
1). Jaringan Client Server Server adalah
komputer yang menyediakan fasilitas bagi
komputer - komputer lain di dalam jaringan,
Client adalah komputer - komputer yang
menerima atau mengunakan fasilitas yang di
sediakan komputer Server. Server di jaringan ini
di sebut Dedicated Server karena murni berperan
sebagai server yang menyediakan fasilitas kepada
workstaion dan server tersebut tidak dapat
berperan sebagai Workstation.

Keungulan :
* Kecepatan Akses lebih tinggi karana menyediakan
fasilitas jaringan dan penyelolaannya dilakukan secara
khusus oleh satu komputer (Server).
1.Sistem Keamanan dan Administrasi jaringan lebih
Baik, karena terdapat sebuah komputer yang bertugas
sebagai Administrator Jaringan, yang mengelola
administrasi dan kemanan jaringan.
2. Sistem Back'up data lebih baik, karena pada
jaringan Client Server back'up data terpusat di Server
Kerugian :
1. Deteksi atau isolasi kesalahan sangat kecil
2. Kepadatan Lalu lintas pada jalur utama
3. Bila terdapat ganguan di sepanjang kabel pusat
maka keseluruhan jaringan akan mengalami ganguan

2). Jaringan Pear to Pear di istilahkan Non Dedicated

Server, karena server tidak berperan sebagai server
murni sekaligus berperan sebagai Workstation.
Keungulan :
* Antar komputer dalam jaringan dapat saling berbagi
fasilitas yang dimilikinya seperti : Harddisk, Drive,
Printer, Fax/Modem.
* Biaya operasional relatif lebih murah dibandingkan
jaringan Client Server, karena tidak memerlukan server
yang mempunyai kemampuan khusus untuk
mengorganisasikan dan menyediakan fasilitas jaringan.
* Kelangsungan kerja jaringan tidak tergantung pada satu
server, sehinga bila salah satu komputer rusak atau
mati, maka jaringan secara keseluruhan tidak
mengalami ganguan.

Kelemahan :
* Trouble Shooting jaringan relatif lebih sulit, karena dalam
jaringan pear to pear setiap komputer di mungkinkan
untuk terlibat dalam komunikasi yang ada, di jaringan
Client Server komunikasi antara Workstation dan server.
*Unjuk kerja lebih rendah dibandingkan jaringan client
server, karena setiap komputer di samping harus
mengelola pemakaian fasilitas jaringan juga harus
mengelola pekerjaan atau aplikasi sendiri
* Sistem keamanan jaringan di tentukan oleh masing masing user dengan mengatur keamanan masing masing fasilitas yang di miliki.
* Karena data jaringan tersebar di masing - masing
komputer dalam jaringan, maka back'up harus di
tentukan masing - masing komputer tersebut

4. Berdasarkan Topologi/Bentuk Fisik

Jaringan :
a. Topologi Jaringan Mesh

 Topologi jaringan ini menerapkan hubungan

antar sentral secara penuh. Jumlah saluran
harus disediakan untuk membentuk jaringan
Mesh adalah jumlah sentral dikurangi 1 (n-1,
n = jumlah sentral). Tingkat kerumitan
jaringan sebanding dengan meningkatnya
jumlah sentral yang terpasang. Dengan
demikian disamping kurang ekonomis juga
relatif mahal dalam pengoperasiannya.

b. Topologi Jaringan
Bintang (Star)

Dalam topologi jaringan

bintang, salah satu sentral
dibuat sebagai sentral pusat.
Bila dibandingkan dengan
sistem mesh, sistem ini
mempunyai tingkat
kerumitan jaringan yang
lebih sederhana sehingga
sistem menjadi lebih
ekonomis, tetapi beban yang
dipikul sentral pusat cukup
berat. Dengan demikian
kemungkinan tingkat
kerusakan atau gangguan
dari sentral ini lebih besar.

c. Topologi Jaringan Bus

Pada topologi ini semua sentral dihubungkan

secara langsung pada medium transmisi dengan
konfigurasi yang disebut Bus. Transmisi sinyal dari
suatu sentral tidak dialirkan secara bersamaan
dalam dua arah. Hal ini berbeda sekali dengan
yang terjadi pada topologi jaringan mesh atau
bintang, yang pada kedua sistem tersebut dapat
dilakukan komunikasi atau interkoneksi antar
sentral secara bersamaan. topologi jaringan bus
tidak umum digunakan untuk interkoneksi antar
sentral, tetapi biasanya digunakan pada sistem
jaringan komputer.

d. Topologi Jaringan Pohon (Tree)

Topologi jaringan ini

disebut juga sebagai
topologi jaringan
bertingkat. Topologi ini
biasanya digunakan untuk
interkoneksi antar sentral
dengan hirarki yang
berbeda. Untuk hirarki
yang lebih rendah
digambarkan pada lokasi
yang rendah dan semakin
keatas mempunyai hirarki
semakin tinggi. Topologi
jaringan jenis ini cocok
digunakan pada sistem
jaringan komputer .

e. Topologi Jaringan Cincin (Ring)

Untuk membentuk jaringan
cincin, setiap sentral harus
dihubungkan seri satu dengan
yang lain dan hubungan ini akan
membentuk loop tertutup. Dalam
sistem ini setiap sentral harus
dirancang agar dapat berinteraksi
dengan sentral yang berdekatan
maupun berjauhan. Dengan
demikian kemampuan melakukan
switching ke berbagai arah
sentral. Keuntungan dari topologi
jaringan ini antara lain : tingkat
kerumitan jaringan rendah
(sederhana), juga bila ada
gangguan atau kerusakan pada
suatu sentral maka aliran trafik
dapat dilewatkan pada arah lain
dalam sistem.

5. Berdasarkan media transmisi data

- Jaringan Berkabel (Wired Network) Pada jaringan ini,
untuk menghubungkan satu komputer dengan komputer
lain diperlukan penghubung berupa kabel jaringan. Kabel
jaringan berfungsi dalam mengirim informasi dalam bentuk
sinyal listrik antar komputer jaringan.

- Jaringan Nirkabel (Wireless Network) Merupakan

jaringan dengan medium berupa gelombang
elektromagnetik. Pada jaringan ini tidak diperlukan kabel
untuk menghubungkan antar komputer karena
menggunakan gelombang elektromagnetik yang akan
mengirimkan sinyal informasi antar komputer jaringan.

Dasar-dasar jaringan komputer lainnya :

Protokol : protokol mendefinisikan sekelompok aturan
dan sinyal yang digunakan oleh komputer pada
jaringan untuk berkomunikasi. Protokol LAN yang
paling populer adalah Ethernet. Protokol LAN lain yang
banyak digunakan adalah IBM token-ring network.c.
arsitektur: jaringan dapat diklasifikasikan ke dalam
arsitektur peer-to-peer atau client/server.
NIC : NIC (network interface card) adalah expansion
board yang digunakan supaya komputer dapat
dihubungkan dengan jaringan. Sebagian besar NIC
dirancang untuk jaringan, protokol, dan media
tertentu. NIC biasa disebut dengan LAN card (Local
Area Network Card).

 Backbone : Backbone adalah saluran atau koneksi

berkecepatan tinggi yang menjadi lintasan utama
dalam sebuah jaringan. Bandwidth : Bandwidth
menunjukan kapasitas dalam membawa informasi.
Istilah ini dapat digunakan dalam banyak hal: Telepon,
jaringan kabel, bus, sinyal frekuensi radio, dan
monitor. Paling tepat, bandwidth diukur dengan
putaran perdetik (cycles per second), atau hertz (Hz),
yaitu perbedaan antara frekuensi terendah dan
tertinggi yang dapat ditransmisikan. Tetapi juga sering
digunakan ukuran bit per second (bps).
Bridge : Bridge adalah peranti yang meneruskan lalu
lintas antara segmen jaringan berdasar informasi pada
lapisan data link. Segmen ini mempunyai alamat
lapisan jaringan yang sama. Setiap jaringan
seharusnya hanya mempunyai sebuah bridge utama.

 DNS : DNS (domain name sistem) adalah sistem yang

menerjemahkan domain Internet, seperti
www.microsoft.com menjadi alamat Internet, yaitu
serangkaian nomor yang terlihat seperti 101.232.12.5.
Istilah DNS berhubungan dengan konvensi untuk penamaan
host pada Internet dan cara penangan nama-nama tersebut.
Ethernet : Ethernet adalah protokol LAN yang
dikembangkan oleh Xerox Corporation yang bekerjasama
dengan DEC dan Intel pada tahun 1976. Ethernet
menggunakan topologi bus atau star dan medukung transfer
data sampai dengan 10 Mbps. Versi Ethernet yang lebih
baru yang disebut 100Base-T (atau Fast Ethernet),
mendukung transfer data sampai dengan 100 Mbps, dan
versi terbarunya, Gigabit Ethernet, mendukung tranfer data
sampai dengan 1 Gigabit per detik atau 1000 Mbps.
Fast Ethernet : Fast Ethernet seperti Ethernet biasa, namun
dengan kecepatan transfer data yang lebih cepat, sampai
dengan 100 mbps. Ethernet ini juga disebut 100BaseT.

 Gateway : Istilah gateway merujuk kepada hardware atau

software yang menjembatani dua aplikasi atau jaringan
yang tidak kompatibel, sehingga data dapat ditransfer antar
komputer yang berbeda-beda. Salah satu contoh
penggunaan gateway adalah pada email, sehingga
pertukaran email dapat dilakukan pada sistem yang
berbeda.
Internet : Internet adalah jaringan global yang
menghubungkan jutaan komputer. Sejak 1999 Internet telah
memiliki 200 juta pemakai di seluruh dunia, dan jumlah ini
meningkat cepat. Lebih dari 100 negara terhubung dengan
Internet untuk menukar data, berita, dan informasi lainnya.
Setiap komputer yang terhubung dengan Internet disebut
host.
Server : Suatu unit yang berfungsi untuk menyimpan
informasi dan untuk mengelola suatu jaringan
komputer.komputer server akan melayani seluruh client
atau worstation yang terhubung ke jaringannya.

 GPS : GPS (Global Positioning System ) adalah sistem navigasi menggunakan

24 satelit MEO (medium earth orbit atau middle earth orbit) yang
mengelilingi bumi dan penerima-penerima di bumi. Satelit mengorbit pada
ketinggian sekitar 12.000 mil di atas bumi dan mampu mengelilingi bumi dua
kali dalam 24 jam. Satelit GPS secara kontinu mengirimkan sinyal radio digital
yang mengandung data lokasi satelit dan waktu pada penerima yang
berhubungan.
Host : Host adalah sistem komputer yang diakses oleh pengguna yang bekerja
pada lokasi yang jauh. Biasanya, istilah ini digunakan jika ada dua sistem
komputer yang terhubung dengan modem dan saluran telepon. Sistem
mengandung data yang disebut host, sedang sitem yang digunakan untuk
mengases dari jarak jauh disebut remote terminal.
ISP (Internet service provider) adalah penyedia layanan Internet. Sebagian
besar ISP mempunyai jaringan server (mail, berita, Web), router, modem
yang dihubungkan dengan koneksi backbone Internet yang permanen dan
berkecepatan tinggi. Pelanggan ISP dapat mendapatkan koneksi Internet
dengan modem dan telepon. Untuk mengakses Internet pelanggan ISP harus
melakukan dial ke jaringan dengan menekan nomor telepon tertentu milik
ISP.

 Protocol (protokol) : Bahasa atau prosedur hubungan yang

digunakan oleh satu sistem komputer dengan sistem lainnya
sehingga antara keduanya dapat saling berhububngan. Untuk dapat
berkomunikasi. Kedua system harus menggunakan protokol yang
sama. PPP (Point To Point Protocol) : Protokol TCP/IP yang
memungkinkan hubungan antara host dengan jaringan dan antara
router dengan router atau dapat pula digunakan untuk hubungan
serial antara 2 system.
Repeater : Suatu perangkat yang dipasang di titik-titik tertentu
dalam jaringan untuk memperbarui sinyal-sinyal yang di
transmisikan agar mencapai kembali kekuatan dan bentuknya yang
semula, guna memperpanjang jarak yang dapat di tempuh. Ini di
perlukan karena sinyal-sinyal mengalami perlemahan dan
perubahan bentuk selama transmisi.
Router : Suatu perangkat yang berfungsi menghubungkan suatu
LAN ke suatu internetworking/WAN dan mengelola penyaluran lalulintas data di dalamnya. Routing : Proses dari penentuan sebuah
path yang di pakai untuk mengirim data ke tujuan tertentu.

 RJ-45 : RJ-45 (Registered Jack-45) adalah konektor delapan

kabel yang biasanya digunakan untuk menghubungkan
komputer ke sebuah local-area network (LAN), khususnya
Ethernets. Konektor RJ-45 mirip dengan konektor RJ-11
yang digunakan dalam koneksi telepon, tetapi lebih besar.
Server : Suatu unit yang berfungsi untuk menyimpan
informasi dan untuk mengelola suatu jaringan
komputer.komputer server akan melayani seluruh client
atau worstation yang terhubung ke jaringannya.
TCP/IP : TCP/IP Transmission Control Protokol adalah dua
buah protokol yang dikembangkan oleh militer AS yang
memungkinkan komputer pada jaringan dapat saling
berhubungan. IP digunakan untuk memindahkan paket
data antarsimpul. TCP dugunakan untuk memverifikasi
pengiriman dari client ke server. TCP/IP adalah dasar
internet dan dapat ditemukan pada semua system operasi
modern, seperti Unix dan Windows.

 Wi-Fi : Wi-Fi Wireless Fidelity adalah nama

dagang resmi untuk IEEE 802.11b yang dibuat
oleh Wireless Ethernet Compatibility Aliance
(WECA). Istilah Wi-Fi menggantikan 802.11b
seperti halnya istilah Ethernet menggantikan
IEEE 802.3. Produk yang disertifikasi oleh
WECA sebagai Wi-Fi dapat beroperasi bersama
meskipun dibuat oleh perusahaan yang
berbeda.
Workstation : Pada jaringan komputer,
workstation adalah komputer yang terhubung
dengan sebuah local-area network (LAN).
