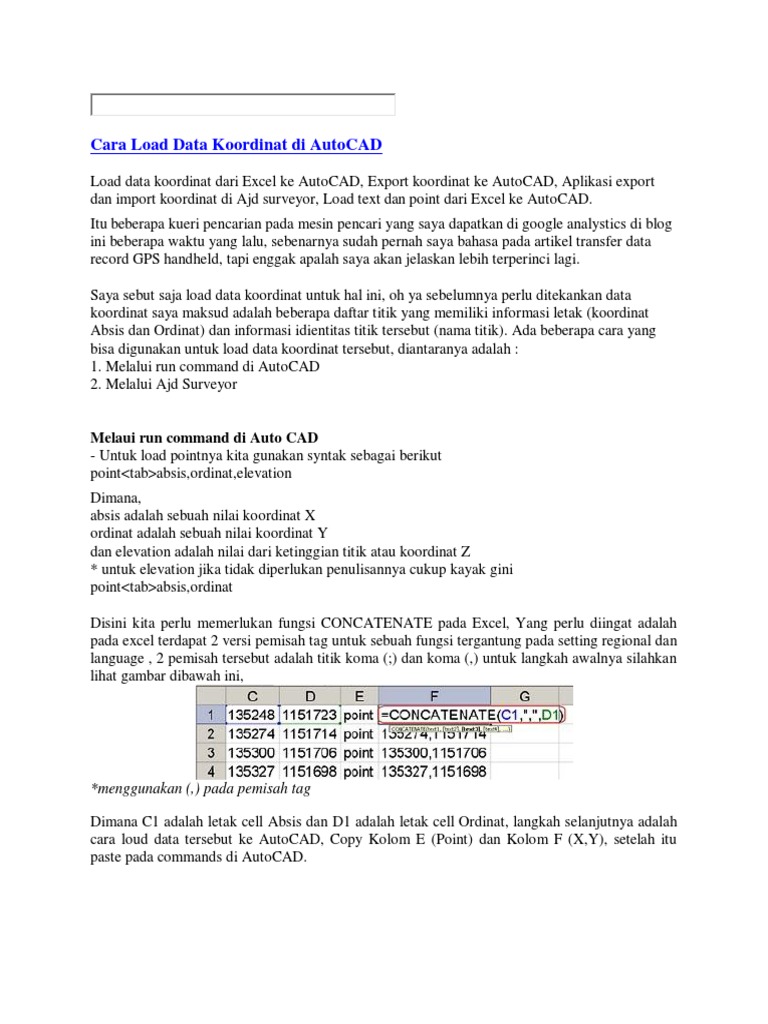

Cara Load Data Koordinat di AutoCAD

Load data koordinat dari Excel ke AutoCAD, Export koordinat ke AutoCAD, Aplikasi export
dan import koordinat di Ajd surveyor, Load text dan point dari Excel ke AutoCAD.
Itu beberapa kueri pencarian pada mesin pencari yang saya dapatkan di google analystics di blog
ini beberapa waktu yang lalu, sebenarnya sudah pernah saya bahasa pada artikel transfer data
record GPS handheld, tapi enggak apalah saya akan jelaskan lebih terperinci lagi.
Saya sebut saja load data koordinat untuk hal ini, oh ya sebelumnya perlu ditekankan data
koordinat saya maksud adalah beberapa daftar titik yang memiliki informasi letak (koordinat
Absis dan Ordinat) dan informasi idientitas titik tersebut (nama titik). Ada beberapa cara yang
bisa digunakan untuk load data koordinat tersebut, diantaranya adalah :
1. Melalui run command di AutoCAD
2. Melalui Ajd Surveyor

Melaui run command di Auto CAD


- Untuk load pointnya kita gunakan syntak sebagai berikut
point<tab>absis,ordinat,elevation
Dimana,
absis adalah sebuah nilai koordinat X
ordinat adalah sebuah nilai koordinat Y
dan elevation adalah nilai dari ketinggian titik atau koordinat Z
* untuk elevation jika tidak diperlukan penulisannya cukup kayak gini
point<tab>absis,ordinat
Disini kita perlu memerlukan fungsi CONCATENATE pada Excel, Yang perlu diingat adalah
pada excel terdapat 2 versi pemisah tag untuk sebuah fungsi tergantung pada setting regional dan
language , 2 pemisah tersebut adalah titik koma (;) dan koma (,) untuk langkah awalnya silahkan
lihat gambar dibawah ini,

*menggunakan (,) pada pemisah tag


Dimana C1 adalah letak cell Absis dan D1 adalah letak cell Ordinat, langkah selanjutnya adalah
cara loud data tersebut ke AutoCAD, Copy Kolom E (Point) dan Kolom F (X,Y), setelah itu
paste pada commands di AutoCAD.

Setelah itu lihat apa yang terjadi.

- Untuk load nama pointnya menggunakan syntak sebagai berikut


-Text M Absis,Ordinat Height Rotation Text
Dimana,
warna merah pada syntak diatas adalah data yang perlu sobat ganti,
absis adalah sebuah nilai koordinat X
ordinat adalah sebuah nilai koordinat Y
* untuk elevation jika diperlukan tinggal menambah nilai koordinatnya dibelakang ordinat
height adalah tinggi huruf (2)
rotation adalah rotasi huruf (90)
text adalah nama titik yang akan diberikan
Contoh penulisannya
-Text M 315421,1164545 2 90 TDT04

Caranya gunakan fungsi CONCATENATE pada excel seperti gambar berikut ini,

* menggunakan (;) pada pemisah tag


Setelah itu copy hasil tersebut dan paste ke command si AutoCAD seperti saat anda load data
point.
Melalui Ajd Surveyor
Perhatikan Gambar Dibawah ini

Pada gambar diatas adalah sebuah penjelasan akan tool tambahan yang disediakan ajd surveyor
yang berguna untuk load data koordinat apabila data anda tersimpan dalam excel yang perlu
lakukan adalah save as data tersebut kedalam bentuk txt (notepat), dan pastikan format data yang
anda buat sudah benar.
