May 16, 2012

[XLS-SVY-13]: Plotting Cross Section Dari Excel Ke AutoCAD Versi 1.1

Filed under: AutoCAD, Excel Tags: Macro Excel, VBA Excel cadex @ 22:12
Referensi : [XLS-SVY-007]: Plotting Cross Section dari Excel ke AutoCAD
Platform : Autocad , Excel 2007/Excel 2003
Lokasi File :

Pada posting [XLS-SVY-007]: Plotting Cross Section dari Excel ke AutoCAD, telah diuraikan
tahapan untuk membuat gambar cross section dari file excel.

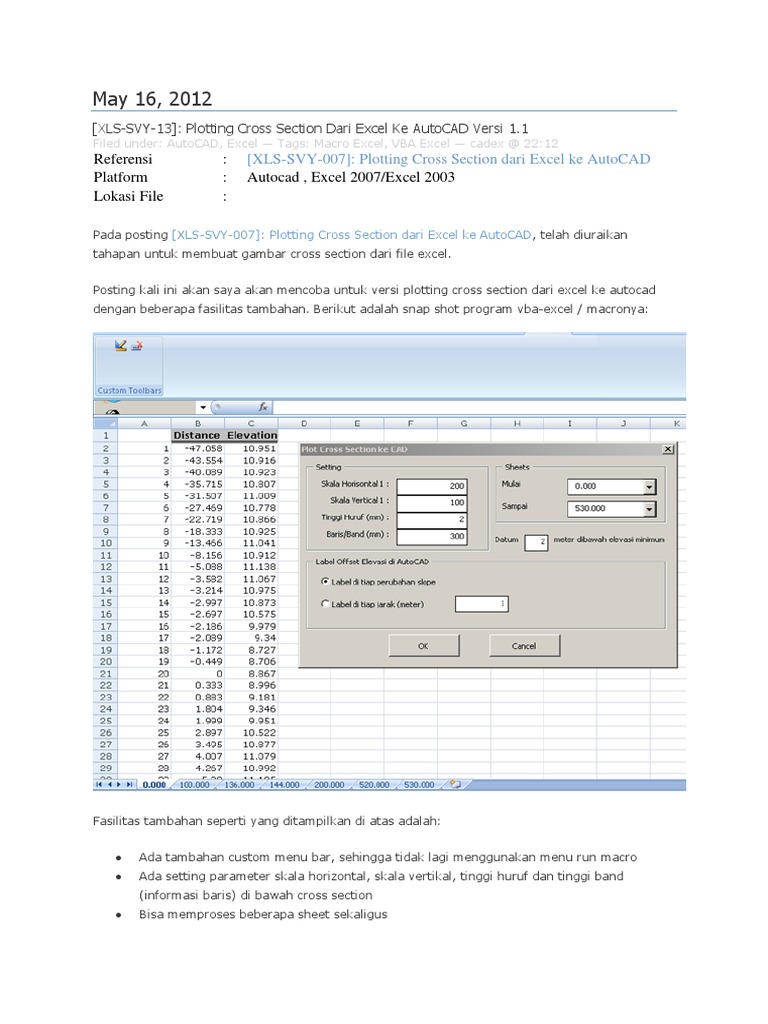

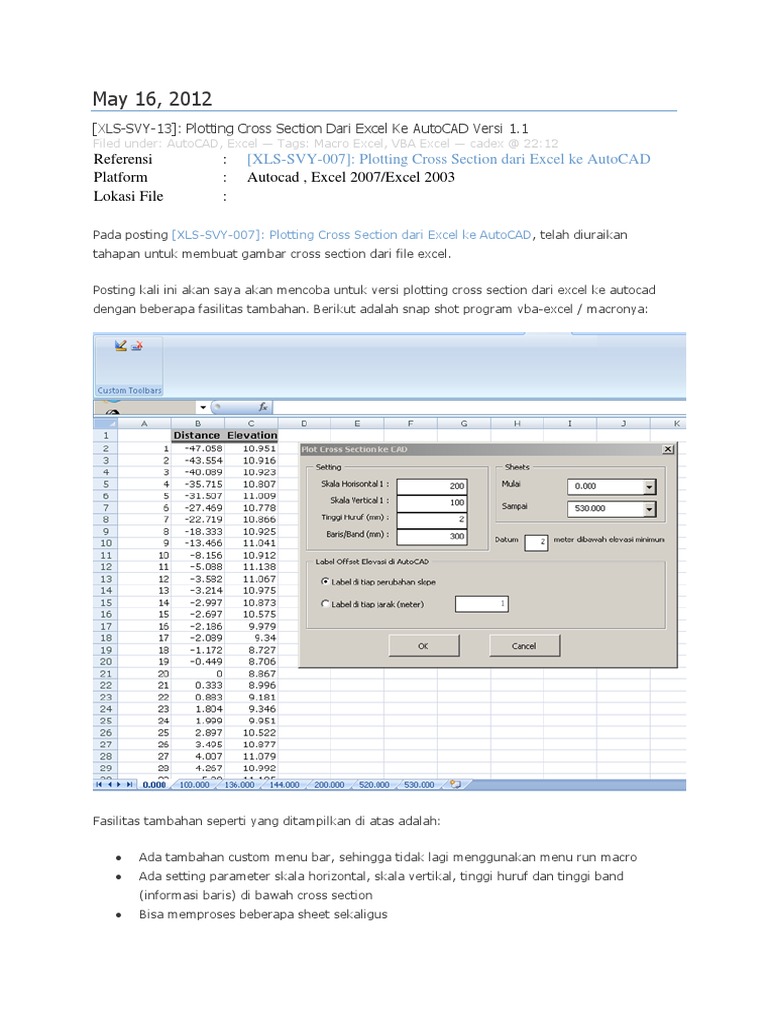

Posting kali ini akan saya akan mencoba untuk versi plotting cross section dari excel ke autocad
dengan beberapa fasilitas tambahan. Berikut adalah snap shot program vba-excel / macronya:

Fasilitas tambahan seperti yang ditampilkan di atas adalah:

Ada tambahan custom menu bar, sehingga tidak lagi menggunakan menu run macro
Ada setting parameter skala horizontal, skala vertikal, tinggi huruf dan tinggi band
(informasi baris) di bawah cross section
Bisa memproses beberapa sheet sekaligus
 Setting elevasi datum
Type labelling bisa di tiap perubahan slope atau di tiap pertambahan jarak.
Bisa dilakukan checking cross section di excel dengan cara menggambarkan cross section
dalam bentuk grafik atau chart secara otomatis.

Contoh hasil plotting cross section di autocad dengan type labelling yang berbeda

Labelling di tiap perubahan slope Labelling di tiap penambahan jarak

Cara menjalankan program:

1. Download programnya

2. Set security macro ke medium.

Untuk excel 2003, click menu Tool2>>Macro>>Security

Pilih Security Medium. Untuk excel yang lain silahkan di cari di menu help atau bisa dicari lewat
om google.
3. Extract kedua zip file hasil download dan tempatkan dalam satu folder. Setelah di-extract
terdapat dua file yaitu PlotCrossSection2003.xla dan 0000-2000.xls

Tahapan berikutnya adalah setting autocad library dalam program PlotCrossSection2003.xla. Jika
Anda menggunakan autocad versi 2011, maka tidak perlu dilakukan setting ini, karena saat saya
membuat program ini, program Autocad Versi 2011 telah terinstall di komputer saya.

Tetapi jika menggunakan autocad versi yang lain, maka perlu dilakukan setting reference excel ke
autocad. Setting ini hanya dilakukan sekali saja (langkah nomer 4 sampai 10 di bawah) sepanjang
Anda tidak merubah versi autocad.

Apabila anda mempunyai beberapa versi autocad dalam komputer, maka pilih salah satu saja
sesuai dengan autocad yang akan dipakai.

4. Dalam program excel, Buka file PlotCrossSection2003.xla. Click [Enable Macros], jika ada
notifikasi Microsoft Excel Security Notice

5. Tekan tombol Alt+F11 untuk mengaktifkan Visual Basic Application (VBA) Editor.

6. Click tanda plus di kiri VBAProject (PlotCrossSection2003.xla)

7. Double click mdlPlot2CAD

8. Dari menu [Tool], pilih [References]

Contoh disamping
adalah VBA sudah
ter-reference ke
AutoCAD 2011 Type
Library.

Jika Anda
menggunakan
Autocad versi lain,
maka akan ada
pesan error MISSING
Library. Uncheck
MISSING Library
tersebut, kemudian
scroll down untuk
mencari library yang
sesuai dengan
AutoCAD yang terintall di komputer.
Contoh : Apabila autocad yang terinstall adalah AutoCAD versi 2006, cari library dengan nama
AutoCAD 2006 Type Library

click [OK], jika sudah dilakukan setting library

9. Masih di VBA Editor, click menu [File], pilih [Save PlotCrossSection2003.xla]

10. Tekan Tombol Alt-Q untuk keluar dari VBA Editor.

11. Jalankan program AutoCAD

12. Pada program excel, buka file contoh cross section [0000-2000.xls]

13. Masih di program excel, click tombol di menu cadex. Jika Anda menggunakan excel 2007,
tombol ini ada di groups ribbon [Add-Ins]

14. Lakukan setting plot cross section, misal sebagai berikut:

15. Kemudian click [OK]

16. Jika ingin mengecek lebih dulu gambar cross section berupa chart excel, clik tombol [Yes], jika
ingin langsung melihat hasilnya di AutoCAD, click [No]

17. Gambar cross section akan tergambar di autocad.

Ada beberapa pengunjung yang menginginkan jika format angka desimal ditampilkan ditampilkan
3 digit atau ada tiga angka di belakang tanda titk desimal.

Silahkan download file program terbaru yang sudah aku rubah sedikit codingnya untuk
menfasilitasi setting jumlah digit desimal. Tampilan programnya menjadi:
Gambar 1: Setting Cross Section

Ada juga beberapa pengunjung yang menanyakan bagaimana kalo untuk menggambar long
section?

Program tersebut bisa juga untuk menggambarkan long section dengan cara memasukkan angka
dikolom [B] dimulai dengan angka 0 (nol) di baris pertama atau [B2] kemudian dimasukkan
stasiun berikutnya ke bawah sampai ke stasiun terakhir. Elevasi untuk masing-masing stasiun
tetap dimasukkan di kolom [C].

Contoh format spreadsheet untuk longsection jika adalah:

Berikut adalah uraian tahapan setting di Excel 2007 dan AutoCAD 2011 dalam bentuk gambar:

1. Download programnya dari sjydrive / one drive atau dari dropbox

2. Extract zip file dalam satu folder untuk menampilkan dua file contoh data cross dan
programnya:
3. Jalankan program Excel 2007

CARA SET SECURITY MACRO:

4. Click Tombol [Office] , kemudian pilih [Excel Options]

5. Pada [Excel Options], pilih [Trus Center] kemudian click [Trust Center Settings]
6. Pada [Trust Center], pilih [Macro Setting], kemudian lakukan setting:

[Macro Settings]: [Disable all macros with notification]

[Developer Macro Setting]: check [Trust access to VBA project object model]

7. Click OK

Langkah 4 sampai 7 hanya dilakukan sekali saja, jika security

macro sebelumnya belum diset seperti langkah di atas.

MEMBUKAN FILE PROGRAM CROSS SECTION

8. Buka file [PlotCrossSection2003.xla] hasil extract zip file

9. Jika keluar [Security Notice] seperti di bawah, click [Enable Macros]

Langkah 9 dilakukan setiap membuka file
[PlotCrossSection2003.xla].

CARA SETTING LIBRARY AUTOCAD 2011 DI VBA-EXCEL:

10. Setelah file [PlotCrossSection2003.xla] dibuka dan tombol [Enable Macros] di click, tekan
tombol kombinasi Alt+F11 untuk membuka Visual Basic Editor (VBE).

11. Double click [mdlPlot2CAD] di bawah VBAProject (PlotCrossSection2003.xla) untuk

menampilkan program utama penggambaran cross section.

12. Masih di VBE, pada menu [Tool], pilih [References]

13. Check atau cari di [Available References] kemudian pilih [AutoCAD 2011 Type Library]

Jika sebelumnya, terpilih reference [Missing:AutoCAD 2011 Type Library], uncheck pilihan
tersebut, kemudian pilih reference sesuai dengan versi AutoCAD Anda.

AutoCAD 2006 pilih AutoCAD 2006 Type Library

AutoCAD 2010 pilih AutoCAD 2010 Type Library

AutoCAD 2011 pilih AutoCAD 2011 Type Library

seandainya sudah ada AutoCAD 2020 pilih AutoCAD 2020 Type Library

14. Jika sudah dipilih, click [OK]

15. Masih di VBE click tombol [Save] untuk menyimpan perubahan reference.
Langkah 10 sampai 15 hanya dilakukan sekali saja,
jika sebelumnya belum pernah dilakukan setting reference ke
autocad atau ada perubahan versi autocad.

16. Masih di VBE, pada menu [File], pilih [Close and Return to Microsoft
Excel]

17. Pada Excel 2007, pilih ribbon [Add-Ins] untuk menampilan short cut
program cross section.

18. Buka file contoh cross section [0000-2000.xls] hasil extract zip
19. Buka atau jalankan program AutoCAD dan JANGAN tutup program Excel 2007.
20. Click icon , kemudian lakukan setting cross section seperti di Gambar 1: Setting Cross
Section kemudian click [OK]

21. Pilih [Yes] jika cross section akan digambar di Excel sebaliknya pilih [No] jika akan digambar di
AutoCAD

Jika dipilih [No], maka tampilan cross section di autocad:

#silahkan mencoba#

==zainul==

Comments (124)
124 Comments

1.
 mau tanya ni bisa gak kalo buat gambar desain.
kalau yang dujelasin diatas itukan buat eksisting y;)

Comment by rio February 2, 2012 @ 08:38

Reply

memang benar program tersebut hanya untuk existing, biasanya didapat dari hasil
survey existing dengan alat waterpass.
untuk pengolahan lebih lanjut sampai didapat elevasi design dan hitungan cut and
fill bisa dilakukan dengan program civil 3D. Tahapan pengolahan di civil 3D,
silahkan baca di post
https://cadex.wordpress.com/2009/06/19/cad-civ-08-mengolah-gambar-cross-
section-di-civil-3d-1-2/

Comment by cadex February 2, 2012 @ 08:58

Reply

2.

Mas bisa diemailkan di email saya, email sy co_bilom@yahoo.com

saya menggunakan autocad 2007. terima kasih sebelumnya

Comment by taufikmtr February 10, 2012 @ 10:46

Reply

post sudah saya update, berisi tentang lokasi file dan cara instalasinya..

Comment by cadex February 11, 2012 @ 22:32

Reply

3.

ijin bertanya pak,

cara mengganti dantum itu gimana??? misal dantum 8.00 menjadi dantum 6.00
 thanks

Comment by andri mujahidin March 2, 2012 @ 16:42

Reply

datum diset berdasarkan elevasi minimum yang ada di cross section. Misal pada
kotak dialog diisi Datum 2 meter di bawah elevasi minimum ternyata hasil cross
section datum =8.00, maka isian tersebut bisa dirubah menjadi Datum 3 meter di
bawah elevasi minimum.

Saat ini program belum mengakomodir datum yang seragam, misal semua cross
section yang akan digambar diset di angka 6.00 . (butuh modifikasi sedikit di
visual basicnya)

Comment by cadex March 2, 2012 @ 16:55

Reply

4.

misi gan, dilangkah 13 dan 14 setting plot cross section itu dimana?

Comment by Abdulloh Ali April 18, 2012 @ 15:58

Reply

Anda menggunakan excel versi berapa? jika file xla sudah dibuka, maka pada
excel 2007 ada menu tambahan addin.

Comment by cadex April 19, 2012 @ 15:57

Reply

5.

Mas mau tanya

_ Tentang Elevation.
misal: Elevation yg saya input di Excel nya (50,015) Tp yg tampil di AutoCAD nya (50,02),
gmn cara nya agar (50,xxx) xxx nya bisa tampil semua ??
 _Trus Distance.
Kalo untuk Distance bisa gak dirubah ke Horizontal ??

Terima kasih sebelumnya mas

Comment by ant0nc0mmunity May 14, 2012 @ 10:59

Reply

silahkan download program terbaru

Comment by cadex May 16, 2012 @ 22:18

Reply

6.

mau nanya mas,saya punya program procad untuk desain irigasi.apa ada nggak procad
untuk desain perencanaan
jalan

Comment by Iqbal July 21, 2012 @ 22:37

Reply

mmaf mas, saya belum pernah pakai procad.

Comment by cadex July 21, 2012 @ 22:41

Reply

7.

Bang.. untuk langkah no.1. Download programnya dan contoh cross section.
nama file yg aku Download contoh cross sectionnya bukan [0000-2000.xls] tapi nama
filenya sama PlotCrossSection2003.
tolong bg linknya Bg.

Comment by chandra August 25, 2012 @ 20:07

 Reply

click link dibagian referensi https://cadex.wordpress.com/2011/01/16/xls-svy-

007-plotting-cross-section-dari-excel-ke-autocad/ untuk mengambil contoh cross
section.

Comment by cadex September 1, 2012 @ 07:00

Reply

8.

permisi pak , pada langkah 13 saya tidak menemukan icon tersebut. mohon bantuanya
pak.

Comment by andreas October 4, 2012 @ 09:17

Reply

pakai excel versi berapa?

kalo pakai excel 2003:
rubah security macro ke medium
jangan lupa click enable macro
kalo pakai excel 2007:
click [tombol office]>>[excel option]>>[Popular]>>Pilih [Show Developer Tab
in Ribbon]
jangan lupa click [enable macro] saat file xla dibuka
icon yang dimaksud ada di menu group [add-ins]

Comment by cadex October 4, 2012 @ 09:31

Reply

9.

mau tanya nih pak,kalau yang di postingan terdahulu bisa plotting untuk cross section
eksisting dan design. apakah coding yg terbaru ini juga bisa pak?

Comment by ulil November 2, 2012 @ 22:30

 Reply

10.

sbelumnya terimakasih atas informasi yang di Berikan Bpak,

Mau tanya Pak untuk penggambaran profil datanya apakah bisa dari data berupa nilai
Koordinat X,Y,Z ?

Comment by wahyu w November 12, 2012 @ 15:41

Reply

tidak bisa Pak. kecuali jaraknya dihitung terlebih dahulu dari koordinat, kemudian
elevasinya diambil dari harga z. Tetapi perlu diingat jika jarak dihitung dari
koordinat asumsinya adalah lokasi titiknya berada di garis lurus

Comment by cadex November 12, 2012 @ 15:54

Reply

11.

maaf mas,,,,
bisa emailin ketempat saya,,,,zlatan_16_radithya@yahoo.co.id
soalnya saya agak bingung juga nih

Comment by zlatan radithya November 21, 2012 @ 00:59

Reply

maksdunya emailin apa? kalo programnya bisa didownload di posting ini ada
linknya kok.

Bingung yang mana? bingung cara downloadnya atau cara menggunakan?

Comment by cadex November 21, 2012 @ 08:19

Reply
12.

sy boleh minta contoh data dalam format excel dan autocad kalo ada pekerjaan
jalantrims
diki_14feb_87@yahoo.co.id

Comment by Dikki January 6, 2013 @ 16:14

Reply

tmaaf, saya tidak punya contoh untuk pekerjaan jalan. tapi pada intinya data
harus berupa jarak dan elevasi

Comment by cadex January 10, 2013 @ 14:20

Reply

13.

jujur bang masih bingung,, mohon bantuan yg paling mudahnya..

Comment by deni January 11, 2013 @ 10:50

Reply

biar nggak bingung:

1. baca comment nomer#7, dibagian
referensi https://cadex.wordpress.com/2011/01/16/xls-svy-007-plotting-cross-
section-dari-excel-ke-autocad/ untuk mengambil contoh cross section.
2. download programmnya
3. silahkan tanya yang bingung yg mana

Comment by cadex January 11, 2013 @ 11:06

Reply

14.
 Mas, bisa diajarkan sedikit codingnya mas dari vb ato vb net???
Terimakasih

Comment by sw January 27, 2013 @ 19:02

Reply

listing program buat belajar, silahkan lihat di

https://cadex.wordpress.com/2011/01/16/xls-svy-007-plotting-cross-section-dari-
excel-ke-autocad/
program dibuat menggunakan vba excel atau biasa disebt macro di excel.

Comment by cadex January 29, 2013 @ 05:57

Reply

15.

misi Gan, mw tanyakoq gambarnya gak muncul di autocad ya(autocad yg saya pakai
Autocad 2011)mohon pencerahantrims sebelumnya. :)

Comment by Joeantho March 24, 2013 @ 02:29

Reply

16.

Coba step nomer 8 dari langkah menjalankan program dicek lagi, apakah reference sudah
diset. Setting Reference ini yang membuat excel bisa terhubung dengan autocad. Minta
tolong email capture referencenya ke saya

Comment by cadex March 24, 2013 @ 09:33

Reply

17.

File [0000-2000.xls] kok gak ada mas??

Comment by Ido April 17, 2013 @ 09:37

Reply
 o

terimakasih, sudah diingatkan.

silahkan download lagi. lnk sudah direvisi

Comment by cadex April 17, 2013 @ 09:59

Reply

18.

wahh hebat nih mas,kalo bisa saya pakai cara ini.

masih awam ,belum mengrti.saya masih pakai cara lama,yaitu dengan memindahkan data
ukur cross ke format txt.
lalu di paste di CAD.jadi masih agak manual

Comment by Rifky May 7, 2013 @ 10:58

Reply

19.

Izin olah Coding nya gan .

Comment by witwicky June 15, 2013 @ 13:26

Reply

silahkan

Comment by cadex June 19, 2013 @ 14:34

Reply

20.

Mas,kenapa tinggi garis tidak sesuai dengan elevasi yang diinput. ( input = 22.011, garis
cad = 2.011
maaf..baru belajar

Comment by martha33 June 29, 2013 @ 12:51

 Reply

tulisan text datum tertulis berapa?

Comment by cadex June 29, 2013 @ 17:19

Reply

21.

Mas tolong bagaimana caranya mengambar cross jalan raya dari input exel

Comment by idaman sembiring July 20, 2013 @ 00:06

Reply

22.

kok file PlotCrossSection2003.xla ngga ada ?

Comment by juhana satar July 23, 2013 @ 08:42

Reply

23.

trims banyak pak zainul.. Coding untuk plot cross section saya olah lagi.. Mungkin
tampilannya menjadi agak berbeda dan g begitu ribet.. Jika minat bisa kirim alamat email
nnti tk kirim

Comment by wawan August 1, 2013 @ 08:44

Reply

semoga bermanfaatsangat senang kalo bisa dikembangkan lebih lanjut

Comment by cadex August 1, 2013 @ 13:34

Reply
24.

Saya coba download tapi linknya sdh tidak ada pak?

Comment by Ruben Sitepu August 12, 2013 @ 16:03

Reply

maaf baru tahu kalo broken-link.

silahkan dicoba lagi. Saya sudah upload lagi.

Comment by cadex August 13, 2013 @ 11:00

Reply

25.

mau tanya pak, saya sudah bisa ikuti instruksi sampai nomer 8 tapi untuk nomer 9 saya
nggak tau mana menu file nya bisa minta tolong disertakan gambar untuk langkah nomer
9 pak tks.

Comment by pungki riyanto September 27, 2013 @ 12:41

Reply

kalo sampai nomer 8, click OK. di kiri atas ada menu [File]

Comment by cadex September 27, 2013 @ 16:16

Reply

26.

Maaf mas saya mau tanya koq di wxcwl saya gak keluar cara seting Plot cross section ke
CAD gmn cara nya saya sudah 3hari ini belajar masi ketemu jalan buntu < mohon
bantuannya terima kasih

Comment by Arley October 24, 2013 @ 13:21

Reply

sebelum berlanjut ke langkah selanjut, mohon informasi:

1. excel yang dipakai versi berapa?
2. autocad yang dipakai versi berapa?

Comment by cadex October 24, 2013 @ 13:59

Reply

excel 2007 dan autocad 2007 dan sy skrg lg terus berupaya sampai saya
bisa

Comment by Arley October 24, 2013 @ 14:11

2. Set security macro ke medium.

Untuk excel 2003, click menu Tool2>>Macro>>Security

Pilih Security Medium.

Untuk excel yang lain silahkan di cari di menu help atau bisa dicari lewat
om google.

sudah ketemu caranya dari mas google?

Berikut cara setting yg saya temukan dari mas google,

karena Anda menggunakan excel 2007, lakukan setting sbb:
1. Click tombol [Office], kemudian pilih [Excel Option]
2. Pilih [Trust Center], kemudian click [Trust Center Setting]
3. Dalam Trust Center, pilih [Macro Setting], kemudian dalam [Macro
Setting], pilih Disable all macros with notofications
4. click [OK]

Jika setting 1-4 sudah selesai:

Buka file PlotCrossSection2003.xla. Click [Enable Macros], jika ada
notifikasi Microsoft Excel Security Notice

Comment by cadex October 24, 2013 @ 14:28

27.

Silahkan download file program terbaru yang sudah aku rubah sedikit codingnya untuk
menfasilitasi setting jumlah digit desimal. Tampilan programnya menjadi:
sudah saya coba tapi filenya kosong mas , mohon bantuannya tks

Comment by Arley October 29, 2013 @ 10:12

Reply

silahkan dicoba lagiada alternative di dropbox juga

Comment by cadex October 29, 2013 @ 10:39

Reply

28.

slmat pagi , utk angka dibelakang koma saya sdh bisa ketemu edit pada datum jadi bs kita
sesuaikan dgn data ukur .Dan utk size font saya blm ketemu cara editnya pada datum,
mohon penjelasannya terima kasih

Comment by Arley October 30, 2013 @ 09:00

Reply

maaf untuk ukuran font belum bisa secara otomatis. Lakukan editing melalui
perintah autocad

Comment by cadex November 2, 2013 @ 16:51

Reply

29.

mas,, kenapa pada langkah terakhir muncul object variable or with block variable not
set. dan setelah itu aku lihat di autocad gk muncul longnya.. mohon pencerahannya mas..
thanks
 Comment by ibnu amirul hasan November 1, 2013 @ 23:52

Reply

menggunakan data sendiri atau data dari contoh?

Comment by cadex November 2, 2013 @ 16:52

Reply

30.

Terimakasih mas, Ilmunya sangat berguna

Comment by Ulil November 19, 2013 @ 14:40

Reply

31.

Mas tanya lagi nich, Hasil Plotting ke Autocad ada tiga Layer, Layer Datum,Cross Existing,
dan Grid Existing. Nah di layer Grid Existing ini bisa dipecah lagi gak mas jadi tiga layer
untuk Grid, Elevation, dan Distance. trus Elevation dan Distance nya bisa gak Decimal
Separator nya jadi period ( . ) . mohon bantuan nya Mas mohon maaf klu lancang,
terima kasih

Comment by ant0nc0mmunity December 26, 2013 @ 17:39

Reply

silahkan didownload lagi programnya..

decimal separator mengikuti setting regional setting di windows. JIka diinginkan
separator period, rubah regional ke english (UK) atau english (US) melalui control
panel..

Comment by cadex December 28, 2013 @ 01:49

Reply
32.

Udah bisa mas.. Layer udah terbagi sbelumnya ribet banget untuk edit Elevation dan
Distance. karna untuk penyesuaian ke format ada perbedaan Text Height antara Elevation
dan Distance.
Trus untuk Decimal Separator yang saya maksud bukan untuk tampilan di Excel nya Mas,
tapi di AutoCad nya, saat Plotting Ke AutoCad Separator tetap coma gak mau berubah ke
period.
klu di Excel 2007 saya ganti Decimal Separator langsung dari Excel Options nya aja Mas..

Excel Options Advanced Use system separator

Trus di kotak Decimal separator nya ganti . atau ,. tampilan di Excel nya akan berubah
sesuai Decimal separator yg digunakan.
Saya pake Decimal separator di Excel coma hasil Plotting ke Autocad coma.
Trus Saya pake Decimal separator di Excel period hasil Plotting ke Autocad tetap coma
juga.

Sebenarnya Gak ada masalah Klu tampilan di Autocad nya . atau , cuma saya aja yg
pengen tampilan pake . karna cocok utk jenis Text yg saya gunakan di Gambar saya
he..he..he..

Update Layer nya sangat membantu Sukses and Sehat slalu Mas.. Thank.

Comment by ant0nc0mmunity December 28, 2013 @ 12:14

Reply

seperti saran sebelumnya tanda desimal period dirubah melalui system windows,
bukan melalui program excel options.
Kalo pakai windows 7:
1. click tombol windows
2. masukkan dalam search: regional setting
3. pilih : change the date, time and number format
4. pilih format: English (United State)
5. re-boot
kemudian jalankan programmnya

Comment by cadex December 28, 2013 @ 15:46

Reply
33.

di excell 2010 kok g bisa ya mas, padahal saya udah klik icon pada langkah 13, tapi ktak
dialognya g munculmohon petunjuk

Comment by andris January 20, 2014 @ 15:03

Reply

1. . sudah dipilih enable macro saat buka file *.xla?

2. sudah disetting library excel ke autocad?

sudah saya coba di excel-2010 tidak ada masalah:

Comment by cadex January 20, 2014 @ 22:32

Reply

34.
 maaf Pak Mau tanya untuk pada point 13 watu saya klik simbol itu koq tidak mau keluar
format pak..?

Comment by agus setiawan January 27, 2014 @ 14:21

Reply

sudah dicoba seperti jawaban saya di nomer 33?

Comment by cadex January 30, 2014 @ 14:03

Reply

35.

pak, kalo keluar tulisan object variable or with block variable not set kenapa ya?
saya menggunakan excel 2007, autoCAD 2007, dan data dari file contoh.
mohon pencerahannya

Comment by Ahmad Riyanto February 26, 2014 @ 17:44

Reply

sudah dicoba langkah nomer 7?

kalo autocad 2007, ganti reference menjadi: AutoCAD 2007 Type Library

Comment by cadex February 27, 2014 @ 09:35

Reply

berhasil pak, terimakasih atas ilmunya.

Comment by Ahmad Riyanto February 27, 2014 @ 10:45

36.
 mas saya cba mnjalankan langkah2 diatas tmpilan setting plot cross section nya ga
tampil,,
sya mnggunakan MS.office 2007 dan autocad 2009

Comment by sandy May 5, 2014 @ 12:14

Reply

1. sudah dicoba langkah nomer 7?

kalo autocad 2009, ganti reference menjadi: AutoCAD 2009 Type Library

2. udah disetting macro enable seperti di comment nomer #26?

Comment by cadex May 5, 2014 @ 14:04

Reply

37.

mas terus cara ngeplot ke autocad bagaimana??

Comment by sandy May 7, 2014 @ 11:09

Reply

biasanya ngeplot ke autocad bagaimana?

Comment by cadex May 12, 2014 @ 13:59

Reply

38.

saya pnya elevasi desain dan eksistng,,itu bagaimana mnampilkan ke 2 nya???

trima kasih atas berbagi ilmu nya,,

Comment by sandy May 7, 2014 @ 11:11

Reply
 o

program ini belum mendukung hal tersebut..

Comment by cadex May 12, 2014 @ 14:00

Reply

39.

saya menjalankan langkah 16 dan 17 ga bisa langsung muncul ke autocad..

tlong pnjelasannya lbih mendetail mas,,
trima kasih atas ilmunya..

Comment by sandy May 13, 2014 @ 10:07

Reply

Saya ulang petunjuk yang telah ditulis di atas:

1. Buka file [PlotCrossSection2003.xla]. Jangan lupa click [Enable Macro]

2. Lalukan setting library ke autocad (langkah 5-10): sesuaikan dengan versi

autocadnya. Jika ada beberapa versi pilih salah satu

3. Jalankan Autocad sesuai dengan versi yang dipilih di langkah #2

4. Buka file data data [0000-2000.xls]

5. Jalankan program sesuai dengan langkah [13-17]

Comment by cadex May 14, 2014 @ 09:01

Reply

40.

Assalamuaikum Wr. Wb.

saya menjalankan semua langkah-langkah di atas sesuai dengan ulasan bapak,tetapi saya
masih bingung dengan cara penggunaan program dari bapak?
 jika seandainya bapak berkenan saya ingin menemui bapak untuk belajar tata cara
penggunaan program tersebut,apakah saya bisa menemui bapak zainul di tempat jika
bapak ada kesempatan?

Terima kasih

Comment by dikky June 2, 2014 @ 22:57

Reply

41.

sudah saya update dengan langkah-langkah penggunaan program beserta gambar

pendukungnya. Silakan dicoba..

Comment by cadex June 3, 2014 @ 09:42

Reply

Pak klo setingan data ukur cross sendiri kita memulai dari satu arah semisal dari
kiri ke kanain tetapi klo saya liat dari program bapak itu di mulai di kanan ke kiri.
Bagaimana caranya untuk menset codingnya sesuai dengan yang format pekerjaan
yang saya inginkan?

terima kasih

Comment by dikky June 3, 2014 @ 10:45

Reply

data ukur sendiri sudah dicoba belum?

karena seperti telah saya tulis , Program tersebut bisa juga untuk
menggambarkan long section dengan cara memasukkan angka dikolom
[B] dimulai dengan angka 0 (nol) di baris pertama atau [B2] kemudian
dimasukkan stasiun berikutnya ke bawah sampai ke stasiun terakhir.
Elevasi untuk masing-masing stasiun tetap dimasukkan di kolom [C].

Comment by cadex June 3, 2014 @ 12:40

 data ukur milik saya sendiri sudah saya coba melalui program cross
maupun long pak zainul,tetapi kekurangannya dari segi cross kita memulai
penggambaran dari sisi kiri ke kanan sedangkan program bapak memualai
penggambaran dari kanan ke kiri.

jadi yang saya maksudkan dari program bapak itu sendiri,saya ingin
merubah coding program bapak sesuai bentuk pengukuran yag saya
terapkan,sebetulnya program bapak bisa di pakai tapi dari segi dimensi
saya balik yang semula jarak 2m dari 0 menjadi -2 dari 0.

apakah saya bisa meminta alamat email untuk menjelaskan gambaran

yang saya maksud pak?

Comment by dikky June 3, 2014 @ 14:07

pada blog saya ada Link Curriculum Vitae. Click link tersebut, alamat email
ada di page Curriculum Vitae

Comment by cadex June 3, 2014 @ 14:25

42.

permisi pak, kalo mau tambah kolom (nama station) dan ditampilkan di cad bisa gak ?
trims

Comment by pamuji June 4, 2014 @ 12:09

Reply

bukankah nama station sudah ditampilkan di dekat datum? coba zoom in gambar
hasil running programnya

Comment by cadex June 4, 2014 @ 15:15

Reply

43.
 maaf pak, maksud saya bukan nama station saja yg di tampilkan tapi jg di setiap
ketinggian ada nama titik detail nya.jd nama titik detail di tampilkan di setiap titik
ketinggian. trims

Comment by pamuji June 5, 2014 @ 10:32

Reply

bisa aja dengan merubah code programnya. Tetapi sengaja tidak saya buat
dengan pertimbangan jika ditampilkan tampilan cross akan ramai dan sangat
mungkin akan saling bertumpuk.

Comment by cadex June 8, 2014 @ 09:45

Reply

44.

mas aku udah nyoba pake data contoh tapi tetep kluar message: object variable or with
block variable not set, cara ngefixinnya gmn ya?

Comment by cindy July 2, 2014 @ 12:30

Reply

baca lagi mulai: CARA SETTING LIBRARY AUTOCAD 2011 DI VBA-EXCEL: sampai
ke bawah kalo perlu tandai tahapan yang sudah dilakukan

Comment by cadex July 2, 2014 @ 12:41

Reply

aku pakai autocad 2006. sama g cara settingnya?

Comment by cindy July 2, 2014 @ 12:56

 bacanya sudah sampai sini belum ?

13. Check atau cari di [Available References] kemudian pilih [AutoCAD

2011 Type Library]

Jika sebelumnya, terpilih reference [Missing:AutoCAD 2011 Type Library],

uncheck pilihan tersebut, kemudian pilih reference sesuai dengan versi
AutoCAD Anda.

AutoCAD 2006 pilih AutoCAD 2006 Type Library

AutoCAD 2010 pilih AutoCAD 2010 Type Library

AutoCAD 2011 pilih AutoCAD 2011 Type Library

seandainya sudah ada AutoCAD 2020 pilih AutoCAD 2020 Type Library

Comment by cadex July 2, 2014 @ 13:01

sudah 2x coba, tetap tidak bisa, apa ada yang error dg autocad saya ya?

Comment by cindy July 2, 2014 @ 13:07

apakah di komputer terinstall beberapa versi program autocad?

Comment by cadex July 2, 2014 @ 13:53

tidaksaya cuma pakai autocad 2006 sajatidak ada versi laindan saya
pakai office 2007

Comment by cindy July 3, 2014 @ 11:59

coba kirim ke saya (zainul_ulum@cbn.net.id) snap shot atau gambar :

References VBA Project seperti di langkah 13

Comment by cadex July 3, 2014 @ 13:13

45.

boleh request.. jika tidak keberatan.. di update aplikasina.. hehehe mengingat program ini
sangat bermafaat sekali.

Comment by aditya prayoga November 15, 2014 @ 22:23

Reply

46.

Pak apakah program ini bisa berjalan di excel 2013 ? karena setelah saya coba ada debug
debug gt pak ? how to solve it? thanks
NB: program yg bermanfaat sekali

Comment by Alan March 12, 2015 @ 17:44

Reply

saya belum pernah mencoba di excel 2013

Comment by cadex March 14, 2015 @ 00:02

Reply

47.

does it work on excel 2010, with autocad 2007 and 2012? thanks sir for a very useful
program..

Comment by ian March 29, 2015 @ 17:19

Reply

ive not tested yet on excel 2010..

as long as yo set excel on enabled macro and change the autocad library matching
with your autocad version. it should run well.

Comment by cadex April 1, 2015 @ 15:15

 Reply

48.

terima kasih, softwarenya membantu sekali sebelumnya. tapi akhir2 ini saya pakai kok
selalu muncul notif Object variable or with block variable not set ya di excelnya, dan
gambarnya nggak muncul. padahal ketika awal saya coba lancar

untuk diketahui, saya install excel 2007,2013. civil 3d 2015, autocad map 2011 dan LDD
2006. saya coba semuanya tp muncul notif yg sama.

Comment by fatah October 8, 2015 @ 09:28

Reply

jalankan program hanya satu excel, dan satu autocad. lakukan setting library di
langkah 6-10

Comment by cadex October 20, 2015 @ 09:31

Reply

Assalamualaikum bpak program nya sangat membantu sekali.. mau tanya Itu
maksimal skali running brp cross y ?? trs klo boleh ngasih masukan inputnya dta
cross kan dstiap sheet , nah klo misalkan hnya dalam 1 sheet nnti untuk bnyak
cross bisa apa tidak pak?? krena input dstiap sheet kyaknya yg lbih lama n kurg
prktis. trmksih. Wassalamualaikum

Comment by Wandoko Setyo December 19, 2015 @ 09:25

Reply

waalaikum salam.
saya belum pernah mencoba skali running bisa maksimal berapa cross,
karena program tidak saya batasi jumlah cross seharusnya sesuai dengan
kemampuan excel bisa menampung berapa sheet.
 Bisa saja dibuat dalam satu sheet untuk beberapa cross tentunya dengan
merubah coding.

Kalo masalah praktis sih tergantung kebutuhan. Saat itu saya bagi
beberapa sheet karena pertimbangan kepraktisan team kami saat
pengolahan data. Pertimbangan saat itu adalah: Jumlah cross yang akan
saya olah sekita 1400 cross section dengan minimal 50 titik detail per
cross. Jika saya tulis dalam satu sheet akan membutuhkan 1400 x 50
baris.

Jika saya jadikan satu sheet maka:

1. file akan besar dan membutuhkan waktu yang lama untuk membuka.
Belum lagi kalo file corrupt, maka pekerjaan seluruh team akan rusak.

2. Jika jumlah baris banyak, saat dibutuhkan revisi cross tertentu, akan
butuh waktu untuk mencari letak cross section di baris mana. Belum lagi
saat insert rows. Pernah nyoba insert rows pada data pulhan ribu records?

3. Saat itu saya ada beberapa team, sehingga lebih mdah untuk membagi
file berdasarkan team. Tiap file hanya 20 cross section saja atau 20 sheet
saja. Membuka, mengedit akan lebih mudah. Jadi ada beberapa file dan
tiap file hanya 20 sheet. Saat email data akan lebih ringan. Saya sudah
bayangkan jika hanya dalam satu file, maka filenya mungkin akan besar
dan butuh waktu lama saat email data.

Pertimbangan di atas yang menjadi dasar kenapa pembagian tiap cross per
sheet menjadi praktis.

Tapi sekali lagi, maaf saya belum membuat program yang satu sheet
untuk beberapa cross

Comment by cadex December 19, 2015 @ 11:06

49.

Sorry, mau tanya,,

Saya pakai excel 2013.
Dan ada kesulitan untuk menemukan tombol/icon yang menuju ke menu cadex (plot cross
section ke cad)
bisa bantu..??

Comment by Widi Suhardi November 5, 2015 @ 11:29

Reply
 o

menu menu [add-ins ] di excel 2013 muncul nggak?

Comment by cadex November 6, 2015 @ 09:36

Reply

50.

kalo cara membuat long sectionnya gmn pa,tutorialnya pa,tq

Comment by icas December 7, 2015 @ 22:07

Reply

coba di kolom [distance] masukkan nilai 0 untuk longsection station nol, kemudian
di bagian [Elevation] masukkan elevasinya. Untuk satuan dan elevasi berikutnya
tulis di bawahnya sampai stasin terakhir. Kemudian jalankan program hanya untuk
satu sheet saja. Silakan dicoba

Comment by cadex December 19, 2015 @ 10:54

Reply

51.

cara munculkan iconnya bagaimana caranya pak? sya pkek excel 2007 saya coba tidak
bisa.trimakasih

Comment by fida February 5, 2016 @ 09:45

Reply

akan coba buat revisi programnya

Comment by cadex February 24, 2016 @ 08:30

Reply
52.

langkah 20 tidak muncul pa

Comment by wwt February 18, 2016 @ 12:59

Reply

tunggu versi revisinya

Comment by cadex February 24, 2016 @ 08:30

Reply

53.

untuk penambahan jarak partial ny bisa d munculkan gx pak,,,,,,

Comment by budi April 28, 2016 @ 22:50

Reply

tentu saja bisa tetapi saya belum sempat untuk membuatnya

Comment by cadex May 9, 2016 @ 17:21

Reply

iya pak,,,saya tunggu untk revisi terbarunya.

2016-05-09 17:21 GMT+07:00 coretan tentang autocad dan excel :

> cadex commented: tentu saja bisa tetapi saya belum sempat untuk >
membuatnya >

Comment by Budi Losblancos May 30, 2016 @ 11:06

54.

Saya boleh dikirimi tdk pak?saya lagi butuh banget buat belajar..kalau boleh, ini alamat
email syasyamsul.rajab82@gmail.com

Comment by rajab April 29, 2016 @ 20:57

Reply

pada langkah ke 17 sudah ada linknya. silakan download dipelajari programnya.

Comment by cadex May 9, 2016 @ 17:20

Reply

55.

Bukankah ada link downloadnya?

Comment by cadex June 22, 2016 @ 04:50

Reply

56.

mantap ini,,, boleh dicoba

Comment by Jery Manda June 26, 2016 @ 02:42

Reply

57.

image ini apa?

Comment by bayu August 2, 2016 @ 17:30

Reply

58.
 pagi boss, kalo mau kursus bisa nggak, lokasinya dimana?.
atau kalo kursus via email,??
karena sy mobile, posisi rumah di bandung

Comment by Donni Yudho August 3, 2016 @ 09:14

Reply

Bisa online.tapi saya bisanya malam di atas jam 9. Silakan install teamviewer di
pc yg ada autocadnya

Comment by cadex August 3, 2016 @ 10:18

Reply

59.

Siang bos, untuk hasil CADny ga bisa langsung ke titik UCS yg saya buat. Mohon
pencerahan, bisa?

Comment by Awan August 4, 2016 @ 10:54

Reply

60.

assalamuaalaikum
sy mau nanya kenapa yah distance pd autocad tetap sm dengan distance sebenarnya. pdhl
itu sudah kita skalakan?

Comment by frs August 23, 2016 @ 17:54

Reply

untuk jarak horisontal proses skala diatur saat plotting, bukan di skala di gambar.
Keuntungannya adalah: hasil cross section bisa diplot di berbagai skala. sedangkan
untuk skala vertikal mengikuti perbandingan antara skala horisontal dan vertikal.

misal skala horisontal 1:1000 skala vertikal 1:500 maka perbandingannya jarak
vertkal akan diplot 2x lebih panjang.
 dengan setting di saat plotting, maka cross section tersebut bisa diplot di berbagai
skala horisontal dengan dg skala vertikal lebih besar dua kali. misal 1:100H 1:50V,
1:2000H 1:1000V atau 1:50H 1:25V

Comment by cadex August 24, 2016 @ 12:41

Reply

61.

Selamat siang gan ijin bisa ndak sy dibuatkan program cross section to autocad ya utk
office 2007 dan ldd companion 2009

Comment by triputra October 7, 2016 @ 10:22

Reply

62.

maaf, sangat susah bagi saya untuk mengalokasikan waktu untuk itu

Comment by cadex October 8, 2016 @ 15:20

Reply
 MENGGAMBAR POTONGAN JALAN DARI DATA EXCELL KE
AUTOCAD DENGAN CEPAT

Kali ini saya akan menjelaskan bagaimana cara menggambar potongan jalan dari data survey
berformat excel ke dalam format autocad. Sebagai contoh kita akan buat data seperti dibawah ini:
jarak elevasi

0.000 14.535

0.750 14.115

0.750 14.785

1.500 14.920

3.000 15.065

3.000 15.075

1.500 15.015

0.750 13.985

0.750 15.505

1.
Langkah pertama jumlahkan jarak mejadi jarak komulatif menjadi seperti dibawah ini:
0.000
0.750

1.500

3.000

6.000

9.000

10.500

11.250

12.000

2. Selanjutnya gabungkan antara jarak dengan elevasi menggunakan perintah CONCATENATE

sehingga menjadi seperti dibawah ini:
pl
0,14.535

0.75,14.115

1.5,14.785

3,14.92

6,15.065
 9,15.075

10.5,15.015

11.25,13.985

12,15.505

3. Kemudian copy data tersebut dan paste kan pada kolom commad di autocad. Jangan lupa pl juga
ikut dicopy

Jika langkahnya benar kan muncul gambar di autocad seperti berikut:

4. Buat garis datum dengan dengan menggunakan concatenate juga. Dengan urutan sebagai berikut
:
l 0,14.535 0,11

l 0.75,14.115 0.75,11

l 1.5,14.785 1.5,11

l 3,14.92 3,11

l 6,15.065 6,11

l 9,15.075 9,11

l 10.5,15.015 10.5,11

l 11.25,13.985 11.25,11

l 12,15.505 12,11
Kolom pertama merupakan perintah line pada autocad, kolom kedua merupakan koordinat awal
garis dan kolom ketiga merupakan koordinat akhir garis datum. Kemudian copykan keautocad
seperti langkah tadi. Sehingga gambar menjadi :
Mengkombinasikan Excel Dengan AutoCad untuk
Membuat Text
OLEH AIY UB
Bagikan :

Sepertinya ide saya untuk mengkombinasikan AutoCad dengan Excel belum habis juga, kali ini kita
akan memaduka perintah yang sangat sering kita gunakan dalam AutoCad yaitu Text, pada pembuatan
text di Autocad kita membuat dengan cara yang cukup simple dan akurat yaitu dengan cara
memasukkan commad Text T . Jika kita membuat text ada beberapa data yang terbaca yaitu perintah
Autocad, letak Text, koordinat, ukuran Text, sudut, dan karakter Text, untuk memadukanya dengan
excel kita hatus menggunakan command T, dengan cara ini kita bisa memasukkan parameter-
parametarnya dengan cara mengetik, Contonya dengan cara T dan diikuti dengan koordinatnya hingga
selesai.

Pada perencanaan jalan sering kali kita mengetik text denan cara satu-satu, dan adakalanya kita sering
salah sehingga kita harus mengulangnya dari awal lagi hihihi, pekerjaan kecil dan sangat menjeduhkan.
Pada saat pertama kali saya mengenal AutoCad dan di suruh untuk membuat Cross Section jalan saya
sering kali mengalami kesalan pada saat mengetik STA dan akibatnya saya harus mengubah sebahagian
besar kembali STA yang sudah saya ketik, sangat membosankan bukan, setelah mengalami banyak
kesalahan dan kemudian saya mengenal sedikit cara untuk mengkombinaskan Excel dengan AutoCad
untuk membuat text dan mempraktekkannya dalam kerja ternyata sungguh sangat membantu, dengan
cara ini bisa meminimalisirkan kesalahan.

Berikut Tutorial Memadukan Excel dengan AutoCad untuk membuat Text:

1. Buka Excel dan sipakan Form untuk Commad, Letak Karakter, Ukuran Text, Sudut, dan Karakter
Text, seperti di bawah ini
2. Kita akan membuat jarak per STA 25, jarak antar text 30 hingga hasilnya seperti di bawah ini
3. Jika kita sudah mendapatkan letak dan jarak per STA makan langkah selanjutnya kita memasukkan
data nya kedalam Commad tex seperti di bawa ini, untuk koordonatnya kita harus menggabungkan nilai
Koordinat X dan Y dengan menggunakan fungsi "CONCATENATE" Excel
4. Kemudia perbanyak hingga hasil yang di perlukan

5. Kemudian copy dari commad Text hingga Karaktenya seperti berikut ini
6. Pastekan kedalam kolom Dialog Commad AutoCad

7. Maka hasilnya akan seperti dibawah ini ( titik yang berwarna biru merupakan letak text)
Cara Menggunakan PCL (Plan, Cross Section and
Longitudinal Profile Program)
Posted on 19 April 2016

Cara Menggunakan PCL

(Plan, Cross Section and Longitudinal Profile Program)

Software PCL (Plan, Cross Section and Longitudinal Profile Program),

adalah sebuah program yang dirancang untuk mentransfer data
pada microsoft Excel menjadi sebuah file script AutoCAD. Sehingga
apabila file tersebut di jalankan pada program AutoCAD dapat
menghasilkan gambar. Program ini dapat digunakan pada proyek jalan,
irigasi dan sungai.

Banyak dari teman-teman yang menanyakan software PCL (Plan, Cross

Section and Longitudinal Profile Program), tapi karena NShare belum ada
tutorialnya, Nah karena sekarang sudah ada tutorialnya, langsung aja
pahami langkah-langkahnya berikut.
Sekarang NShare akan share bagaimana cara instan menggambar
Potongan melintang / Cross Section dari data Excel langsung ke AutoCAD.

A. Bagian Excel
1. Siapkan data-data hasil pengukuran. Data jarak dan elevasi.
2. Masukkan data-data pengukuran ke dalam file Excel PCLP Cross.XLS
pada sheet DataOGL
Keterangan :
X adalah jarak dari 0.00 m ke titik elevasi pada potongan melintang.
Y adalah elevasi pada titik melintang.

3. Buka Sheet Setting, kemudian masukkan nomer cross yang akan di

plot, misalkan 1-4 (saran: maksimal plot per 8 cross aja, biar gak berat),
lalu pada isian Gambar/lembar isikan 4.
Keterangan :
a. Cross Section No. : di isi data nomer berapa saja yang akan di plot.
(NShare sarankan maksimal per 8 section aja, supaya tidak berat).
b. Skala : isikan skala vertikal dan horizontal yang dibutuhkan.
c. Jarak Koordinat dan Sheet :
Jarak X & Y : adalah jarak antara gambar.
Angka 4 adalah jumlah cross section yg akan di plot.
*parameter di atas boleh diubah sesuai dengan kebutuhan.

4. Setelah data dimasukkan, lakukan penyimpanan (Save). file excel

jangan diclose, biarkan terbuka.

B. Bagian PCL
1. Buka program PCL.exe
2. Buka menu tools Cross Section dan pilih Existing.
3. Muncul jendela seperti dibawah, isian akan otomatis sama dengan sheet
setting yang sudah di isi pada file excel tadi. kemudian klik OK.
4. Simpan file .scr di folder yang mudah di ingat dan silahkan beri nama
sesuka anda.
C. Bagian AutoCAD
1. Buka program AutoCAD
2. Ketikkan SCR pada command bar, kemudian enter (SCR adalah
perintah untuk Script)
3. Cari file yang sudah di simpan tadi. kemudian Open.
4. Tunggu beberapa saat, maka akan tergambar potongan / Cross Section
sesuai dengan data.
Demikian proses penggambaran Cross Section dari data Excel ke
AutoCAD. Semoga mudah dipahami dan bermanfaat
