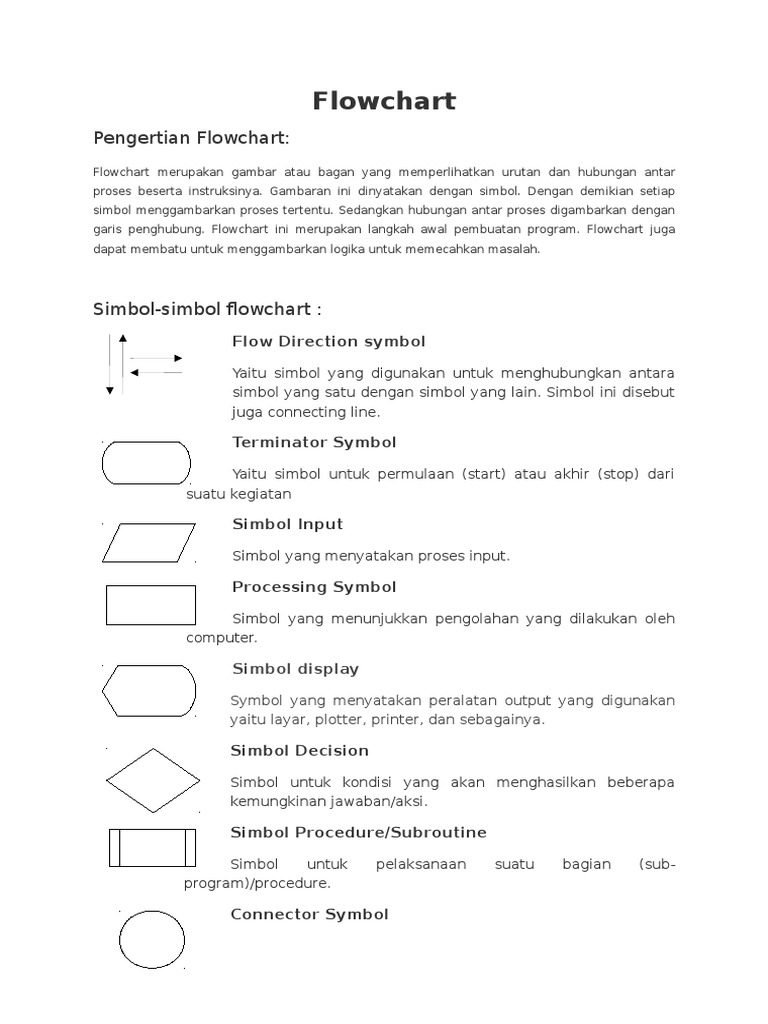

Flowchart

Pengertian Flowchart:
Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan antar
proses beserta instruksinya. Gambaran ini dinyatakan dengan simbol. Dengan demikian setiap
simbol menggambarkan proses tertentu. Sedangkan hubungan antar proses digambarkan dengan
garis penghubung. Flowchart ini merupakan langkah awal pembuatan program. Flowchart juga
dapat membatu untuk menggambarkan logika untuk memecahkan masalah.

Simbol-simbol flowchart :
Flow Direction symbol
Yaitu simbol yang digunakan untuk menghubungkan antara
simbol yang satu dengan simbol yang lain. Simbol ini disebut
juga connecting line.

Terminator Symbol
Yaitu simbol untuk permulaan (start) atau akhir (stop) dari
suatu kegiatan

Simbol Input
Simbol yang menyatakan proses input.

Processing Symbol
Simbol yang menunjukkan pengolahan yang dilakukan oleh
computer.

Simbol display
Symbol yang menyatakan peralatan output yang digunakan
yaitu layar, plotter, printer, dan sebagainya.

Simbol Decision
Simbol untuk kondisi yang akan menghasilkan beberapa
kemungkinan jawaban/aksi.

Simbol Procedure/Subroutine
Simbol
untuk
program)/procedure.

pelaksanaan

Connector Symbol

suatu

bagian

(sub-

Yaitu simbol untuk keluar masuk atau penyambungan

proses dalam lembar / halaman yang sama.

Connector Symbol
Yaitu simbol untuk keluar masuk atau penyambungan
proses pada lembar / halaman yang berbeda.

Contoh Flowcharts :
1. Example1

2. Example2

Start

Start

Numeric nNum1,
nNum2, nSum

Numeric nAge

nNum1, nNum2

nAge

Is nAge >=18
No

nSum = nNum1 +
nNum2
Yes

nSum

Stop

Major

Stop

Minor
