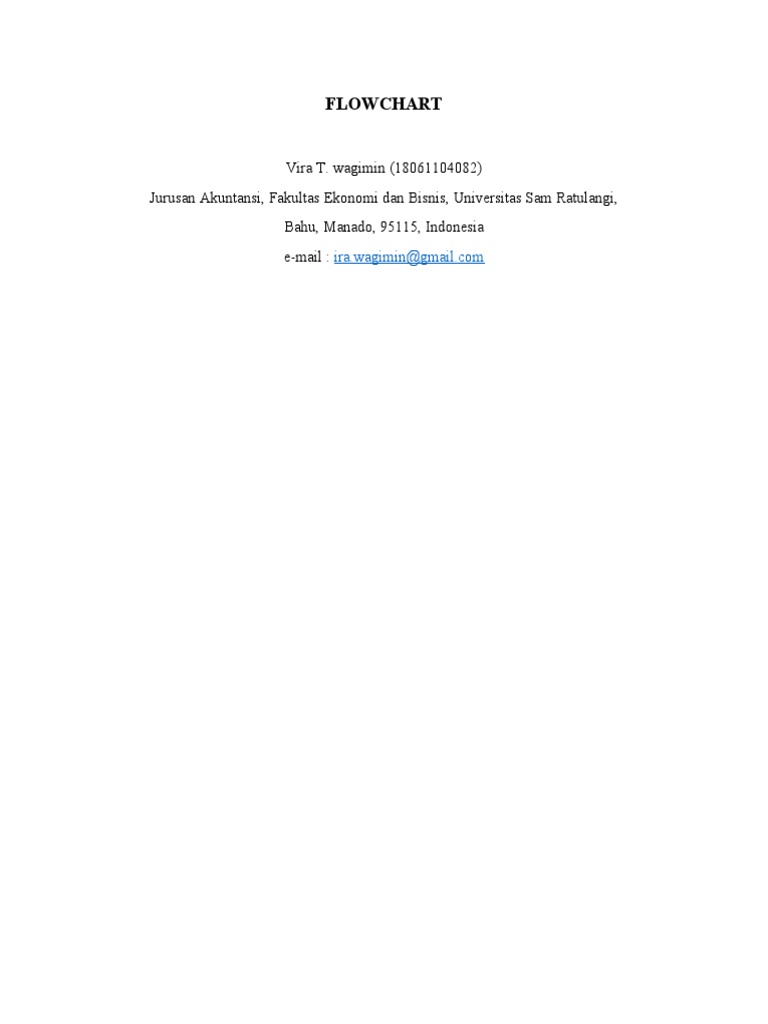

FLOWCHART

Vira T. wagimin (18061104082)

Jurusan Akuntansi, Fakultas Ekonomi dan Bisnis, Universitas Sam Ratulangi,
Bahu, Manado, 95115, Indonesia
e-mail : ira.wagimin@gmail.com
 ABSTRAK

Pahlevy (2010), menyatakan bahwa Flowchart (bagan alir) merupakan sebuah gambaran
dalam bentuk diagram alir dari algoritma-algoritma dalam suatu program, yang menyatakan arah
alur program tersebut.

Jogiyanto (2005), berpendapat bahwa Bagan alir (flowchart) adalah bagan (chart)yang
menunjukkan alir atau arus (flow) di dalam program atau prosedur sistem secara logika.

Krismiaji (2010), Dalam bukunya berjudul Sistem Informasi dan Akutansi, Krismiaji
menyebutkan bahwa Bagan alir merupakan teknik analitis yang digunakan untuk menjelaskan
aspek-aspek sistem informasi secara jelas, tepat dan logis.

Indrajani (2011), Flowchart menurut pandangan Indrajani merupakan gambaran secara

grafik dari langkah-langkah dan urutan prosedur suatu program.

Sariadin Siallagan (2009), Sariadin Siallagan berpendapat bahwa Flowchart adalah bagan
atau suatu diagram alir yang mempergunakan simbol atau tanda untuk menyelesaikan suatu
masalah.

Definisi flowchart adalah adalah suatu bagan dengan simbol-simbol tertentu yang
menggambarkan urutan proses secara mendetail dan hubungan antara suatu proses (instruksi)
dengan proses lainnya dalam suatu program.

Kata Kunci : Flowchart, Flowchart Diagram, Schematic Diagram, Process Flow Diagram dan
Simbol Flowchart.
 KAJIAN TEORITIS

Pengertian Flowchart

Pengertian flowchart atau diagram alir adalah suatu jenis diagram yang mewakili
algoritme, alir kerja atau proses, yang menampilkan langkah-langkah dalam bentuk simbol-
simbol grafis, dan urutannya dihubungkan dengan panah. Diagram ini mewakili ilustrasi atau
penggambaran penyelesaian masalah. Diagram alir digunakan untuk menganalisa, mendesain,
mendokumentasi atau memanajemen suatu proses atau program di berbagai bidang.

Pada awalnya, flowchart memang berkembang dari industri komputer yaitu untuk
menggambarkan urutan proses penyelesaian masalah. Bagan alir (flowchart) digunakan terutama
untuk alat bantu komunikasi dan untuk dokumentasi. Flowchart diterima di kalangan lain seperti
manufaktur, militer, manajemen, sains, dan lain sebagainya.

Tujuan Flowchart

Tujuan flowchart adalah untuk menggambarkan suatu tahapan penyelesaian terhadap

suatu masalah secara sederhana, terurai, rapi dan jelas dapat menggunakan simbol-simbol yang
standar.

Jenis – Jenis Flowchart

1. Flowchart Sistem (System Flowchart)

Pengertian flowchart sistem adalah bagan yang menunjukkan alur kerja atau apa yang
sedang dikerjakan di dalam sistem secara keseluruhan dan menjelaskan urutan dari
prosedur yang ada dalam sistem. Flowchart Sistem terdiri dari data yang mengalir
melalui sistem dan proses yang mentransformasikan data tersbeut. Data dan proses dalam
flowchart sistem dapat digambarkan secara online atau offline.

2. Flowchart Dokumen (Document Flowchart)

Pengertian flowchart dokumen (document flowchart) atau disebut juga bagan alir
formulir (form flowchart) atau paperwork flowchart adalah bagan alir yang menunjukkan
arus dari laporan dan formulir termasuk tembusannya. Bagan alir dokumen ini
menggunakan simbol yang sama dengan yang digunakan di dalam bagan alir sistem.
3. Flowchart Skematik (Schematic Flowchart)

Pengertian flowchart skematik (schematic flowchart) adalah bagan alir yang mirip
dengan bagan alir sistem, yaitu untuk menggambarkan prosedur di dalam sistem.
Perbedaannya yaitu bagan alir skematik selain menggunakan simbol bagan alir sistem,
juga menggunakan gambar komputer dan peralatan lainnya yang digunakan. Maksud
penggunaan gambar tersebut yaitu untuk memudahkan komunikasi pada orang yang
kurang paham dengan simbol bagan alir. Penggunaan gambar tersebut memudahkan
untuk dipahami, namun sulit dan lama menggambarnya.

4. Flowchart Program (Program Flowchart)

Pengertian flowchart program (program flowchart) adalah bagan alir yang menjelaskan
secara rinci langkah dari proses program. Bagan alir program dibuat dari derivikasi bagan
alir sistem. Flowchart ini dapat terdiri dari dua macam, yaitu bagan alir logika program
(program logic flowchart) dan bagan alir program komputer terinci (detailed computer
program flowchart). Bagan alir logika program digunakan untuk menggambarkan setiap
langkah dalam program komputer secara logika. Bagan alir logika program ini
dipersiapkan oleh analis sistem.

5. Flowchart Proses (Process Flowchart)

Pengertian flowchart proses adalah teknik penggambaran rekayasa industrial yang

memecah dan menganalisis langkah-langkah selanjutnya dalam suatu prosedur atau
sistem. Flowchart Proses digunakan oleh perekayasa industrial dalam mempelajari dan
mengembangkan proses manufacturing.
Simbol Flowchart dan Fungsinya
Perbedaan DFD (Data Flow Diagram) dan Flowchart

Berikut ini perbedaan DFD (Data Flow Diagram) :

 DFD menunjukkan alur data di suatu sistem sedangkan flowchart sistem menjelaskan
alur kerja atau prosedur-prosedur yang ada di dalam sistem.
 DFD prosesnya dapat dilakukan serentak atau pararel sedangkan flowchart alur datanya
harus urut.
 DFD tidak ada looping sedangkan flowchart ada looping.
 DFD tidak ada proses perhitungan sedangkan flowchart ada proses perhitungan.
 PEMBAHASAN

Prosedur dan Proses Pembuatan/Desain Flowchart

Dalam pembuatan flowchart tidak ada rumus atau patokan yang bersifat mutlak. Karena
flowchart merupakan gambaran hasil pemikiran dalam menganalisa suatu masalah dengan
komputer. Sehingga flowchart yang dihasilkan bisa bervariasi antara satu pemrogram dengan
pemrogram lainnya.

Secara garis besar, setiap pengolahan selalu terdiri dari tiga bagian utama, diantaranya:

 Input berupa bahan mentah

 Proses pengolahan
 Output berupa bahan jadi

Untuk pengolahan data dengan komputer, bisa dirangkum urutan dasar untuk pemecahan
suatu masalah, diantaranya yaitu:

 START : Berisi intruksi untuk persiapan peralatan yang di perlukan sebelum menangani
pemecahan masalah
 READ : Berisi instruksi untuk membaca data dari suatu peralatan input.
 PROCESS : Berisi kegiatan yang berkaitan dengan pemecahan persoalan sesuai dengan
data yang dibaca.
 WRITE : Berisi instruksi untuk merekam hasil kegiatan ke peralatan output.
 END : Mengakhiri kegiatan pengolahan

Jika seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk yang
harus diperhatikan, seperti:

 Flowchart digambarkan dari halaman atas ke bawah dan dari kiri ke kanan.
 Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus
dapat di mengerti oleh pembacanya.
 Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.
 Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja
 Setiap langkah dari aktivitas harus berada pada urutan yang benar.
  Lingkup dan range dari aktifitas yang sedang digambarkan harus ditelusuri dengan hati-
hati. Percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu
digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan
percabangannya diletakkan pada halaman yang terpisah atau hilangkan seluruhnya bila
percabangannya tidak berkaitan dengan sistem.
 Gunakan simbol flowchart yang standar.

Cara Membuat Flowchart

Microsoft Word memiliki fitur Shape yang didalamnya terdapat berbagai shape (bentuk)
yang mewakili simbol-simbol flowchart dan konektor flowchart.

1. Menambahkan Kanvas Gambar

Bila Anda menggambar flowchart langsung di dokumen Microsoft Word, Anda tidak
akan kesulitan ketika menggunakan simbol flowchart, namun Anda akan menemui
kesulitan ketika menggunakan konektor yang menggambarkan arus proses di flowchart.
Anda dapat mengatasi kesulitan ini dengan menambahkan kanvas gambar (drawing
canvas). Membuat flowchart di Microsoft Word dengan kanvas gambar memudahkan
Anda menggunakan konektor nantinya. Untuk menambahkan kanvas gambar (drawing
canvas) ke dalam dokumen Microsoft Word, pastikan Anda telah berada di tab Insert,
klik tombol Shapes dan di bagian paling bawah, pilih New Drawing Canvas. Kanvas
gambar (drawing canvas) langsung ditambahkan di dokumen Microsoft Word dan tab
Format kini menjadi tap aktif. Ukuran kanvas gambar dapat diubah sesuai kebutuhan
menggunakan handle (lingkaran kecil) yang ada di setiap sisi dan sudut kanvas.

2. Menggambar Simbol Flowchart

Untuk mengambar simbol flowchart, pastikan tab Format masih aktif, di kelompok Insert
Shapes, klik salah satu shape yang mewakili simbol flowchart yang ingin digambar (1).
Anda juga bisa menggunakan tiga tombol anak panah yang terletak di sisi kanan untuk
mencari shape flowchart yang diinginkan (2). Anda dapat mulai menggambar simbol
flowchart di kanvas gambar dengan cara mengklik dan menyeret (click and drag). Ulangi
langkah di atas bila Anda ingin menggambar simbol flowchart lainnya.
 3. Menambahkan Teks Pada Shape Simbol Flowchart

Anda dapat menambahkan teks pada shape flowchart dengan cara mengklik kanan mouse
tepat di shape flowchart dan dari daftar menu pintas, pilih Add Text.

4. Menggunakan Konektor

Untuk mengambar konektor, pastikan tab Format masih aktif, di kelompok Insert Shapes,
klik salah satu shape yang mewakili konektor (line) yang ingin digambar (1). Anda bisa
menggunakan tiga tombol anak panah yang terletak di sisi kanan untuk mencari shape
konektor yang diinginkan (2). Ketika menggambar konektor, pastikan Anda
memanfaatkan titik koneksi (bulatan kecil) yang muncul ketika mendekatkan mouse pada
shape flowchart. Klik tepat di titik koneksi pada shape flowchart pertama, kemudian seret
mouse ke shape flowchart berikutnya dan klik tepat di titik koneksinya.

5. Perlukah Menambahkan Grid?

Penggunaan kanvas gambar sebenarnya sudah sangat membantu. Anda dapat menggeser
shape flowchart dengan mudah untuk tepat sejajar dengan shape flowchart yang lain.
Namun sebagian pengguna Microsoft Word juga ada yang tetap menambahkan grid
untuk membantu meletakkan shape flowchart agar lebih presisi yang sebenarnya justru
akan membuat flowchart akan nampak samar dengan adanya grid.

Contoh Flowchart
 KESIMPULAN

Definisi flowchart adalah adalah suatu bagan dengan simbol-simbol tertentu yang
menggambarkan urutan proses secara mendetail dan hubungan antara suatu proses (instruksi)
dengan proses lainnya dalam suatu program.

Tujuan flowchart adalah untuk menggambarkan suatu tahapan penyelesaian terhadap

suatu masalah secara sederhana, terurai, rapi dan jelas dapat menggunakan simbol-simbol yang
standar.

DAFTAR PUSTAKA

 https://www.sumberpengertian.id/pengertian-flowchart-menurut-para-ahli-lengkap
 https://www.pelajaran.co.id/2019/02/pengertian-flowchart.html
 http://mahasiswasemesterakhirdoang.blogspot.com/2016/08/flowchart.html
 https://www.termasmedia.com/aplikasi/microsoft-office/office-word/890-membuat-flowchart-
bagan-alir-microsoft-word.html
