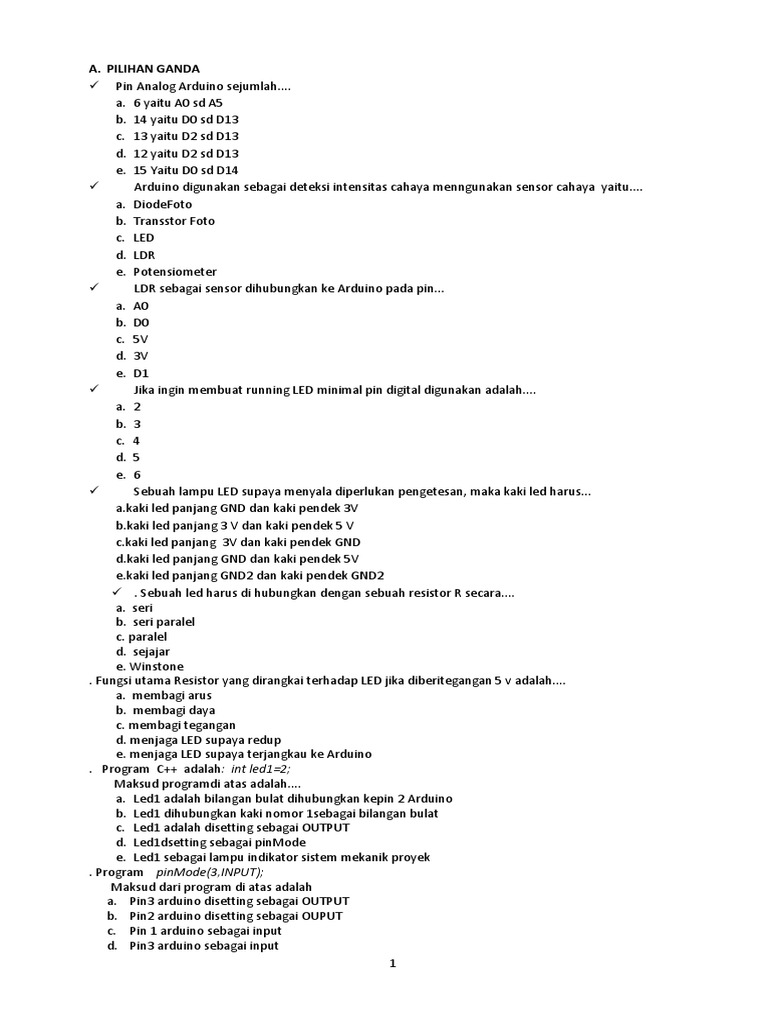

A.

PILIHAN GANDA
 Pin Analog Arduino sejumlah....
a. 6 yaitu A0 sd A5
b. 14 yaitu D0 sd D13
c. 13 yaitu D2 sd D13
d. 12 yaitu D2 sd D13
e. 15 Yaitu D0 sd D14
 Arduino digunakan sebagai deteksi intensitas cahaya menngunakan sensor cahaya yaitu....
a. DiodeFoto
b. Transstor Foto
c. LED
d. LDR
e. Potensiometer
 LDR sebagai sensor dihubungkan ke Arduino pada pin...
a. A0
b. D0
c. 5V
d. 3V
e. D1
 Jika ingin membuat running LED minimal pin digital digunakan adalah....
a. 2
b. 3
c. 4
d. 5
e. 6
 Sebuah lampu LED supaya menyala diperlukan pengetesan, maka kaki led harus...
a.kaki led panjang GND dan kaki pendek 3V
b.kaki led panjang 3 V dan kaki pendek 5 V
c.kaki led panjang 3V dan kaki pendek GND
d.kaki led panjang GND dan kaki pendek 5V
e.kaki led panjang GND2 dan kaki pendek GND2
 . Sebuah led harus di hubungkan dengan sebuah resistor R secara....
a. seri
b. seri paralel
c. paralel
d. sejajar
e. Winstone
. Fungsi utama Resistor yang dirangkai terhadap LED jika diberitegangan 5 v adalah....
a. membagi arus
b. membagi daya
c. membagi tegangan
d. menjaga LED supaya redup
e. menjaga LED supaya terjangkau ke Arduino
. Program C++ adalah: int led1=2;
Maksud programdi atas adalah....
a. Led1 adalah bilangan bulat dihubungkan kepin 2 Arduino
b. Led1 dihubungkan kaki nomor 1sebagai bilangan bulat
c. Led1 adalah disetting sebagai OUTPUT
d. Led1dsetting sebagai pinMode
e. Led1 sebagai lampu indikator sistem mekanik proyek
. Program pinMode(3,INPUT);
Maksud dari program di atas adalah
a. Pin3 arduino disetting sebagai OUTPUT
b. Pin2 arduino disetting sebagai OUPUT
c. Pin 1 arduino sebagai input
d. Pin3 arduino sebagai input
1
 e. Pin3 arduino dikirim tegangan 5volt
. Program:
void setup() {
..........
}
Maksud dari cuplikan program di atas adalah....
a. Inialisasi atau setting perintah pin arduino antara {...}
b. Inialisasi atau setting ouput pin arduino antara {...}
c. Inialisasi atau setting input pin arduino antara {...}
d. Inialisasi atau setting serial pin arduino antara {...}
e. Inialisasi atau setting print pin arduino antara {...}
. void loop {....} artinya....
a. baca terus menerus perintah program antara {...}
b. baca berulang-ulang perintah program antara {...}
c. baca satu kali perintah program antara {...}
d. baca selama delay perintah program antara {...}
e. baca perintah program di luar {...}
. Cuplikan program
void loop(){
ledmaju();
kedip();
}
Maksud dari program di atas adalah....
a. Baca sub program ledmaju dan sud program kedip secara berulang-ulang
b. Baca sub program ledmaju dan sud program ledmaju ecara terus menerus
c. Baca sub program kedip dan sud program kedip secara berulang-ulang
d. Baca sub program ledmaju dan sud program kedip sekali ke bawah
e. Baca sub program kedapkedip dan sud program kedip secara berulang-ulang
. Program berbunyi: delay(500);
Maksud dari program di atas adalah....
a. Tahan program di atas selama 500ms
b. Tahan program di atas selama 500 sekon
c. Tahan program di atas selama 500 detik
d. Tahan program di bawah selama 500ms
e. Tahan program ini selama 500ms
. Program berbunyi: digitalWrite(2,LOW); Maksud dari program di samping aalah....
a. kirim tegangan 5 v kepin nomor 2 arduino
b. kirim tegangan 5 v kepin nomor 3 arduino
c. kirim tegangan 5 v kepin nomor 12 arduino
d. kirim tegangan 0v kepin nomor 2 arduino
e. kirim tegangan 110 v kepin nomor 2 arduino
. Program berbunyi: int x=analogRead(A0);. Maksud dari program di samping adalah....
a. baca pin analog A0 dan hasil di jadikan nilai x yang merupakan bilangan bulat
b. baca pin digital A0 dan hasil di jadikan nilai x yang merupakan bilangan bulat
c. baca pin tegangan A0 dan hasil di jadikan nilai x yang merupakan bilangan bulat
d. baca pin USB dan hasil di jadikan nilai x yang merupakan bilangan bulat
e. baca pin Tx dan Rx dan hasil di jadikan nilai x yang merupakan bilangan bulat
. Bagian terpenting dari mikroprosesor adalah....
a. ALU, CU dan MU
b. ALU, CU dan CPU
c. ALU, CPU dan MOU
d. CPU, CU dan MU
e. ALU dan PCU
. Mikrokontroller adalah....
a. sebuah chip berisikan prosesor, memori, dan komponen I/O yang dapat diprogram.
b. sejumlah chip berisikan prosesor, memori, dan komponen I/O yang dapat diprogram.
a. beberpa chip berisikan prosesor, memori, dan komponen I/O yang dapat diprogram.
a. dua chip berisikan prosesor, memori, dan komponen I/O yang dapat diprogram.
a. lima chip berisikan prosesor, memori, dan komponen I/O yang dapat diprogram.

2
. Perhatikan skema hardware di bawah

Pada saat tombol atau switch di tekan kondisi pin di baca adalah....
a. 1
b. 0
c. 1/0
d. 0/1
e. 1023
. Perhatikan proyek di bawah:

Nampak tombol dikendali arduino

melalui....
a. Pin5
b. Pin4
c. Pin3
d. Pin2
e. Pin1
.Perhatikan proyek di bawah:

Nampak LED dikendali arduino melalui....

a. Pin5
b. Pin4
c. Pin3
d. Pin2
e. Pin1
. Perhatikan gambar di bawah:
Nampak push button dikendali arduino
melalui....
a. Pin8
b. Pin7
c. Pin6
d. Pin5
e. Pin4

. Perhatikan gambar di bawah:

3
Nilai tegangan di baca semakin besar jika potensiometer posisi/digeser arah ke....
a. Tengah-tengah
b. Bawah
c. Atas
d. Kekiri
e. Ke kanan
. Perhatikan gambar

Nilai intensitas cahaya di baca arduino melalui pin....

a. D13
b. D12
c. D11
d. A0
e. A1

. Perhatikan gambar di samping:

Jarak obyek yang dibaca arduino adalah....
a. konversi kecepatan bunyi terhadap waktu
b. konversi waktu bolak balik terhadap jarak
c. konversi jarak terhadap waktu
d. konversi jarak dan kecepatan
e. konversi jarak bolak balik terhadap kecepatan
. Perhatikan gambar di samping

Gambar di atas adalah jenis motor....

a. AC
b. Stepper unipolar
c. Stepper bipolar
d. DC
e. Servo

4
. Perhatikan gambar di sampingMotor di atas di kendalikan
arduino melalui....

a. Pin2 dan 5 v
b. Pin5 dan GND
c. Pin2 dan GND
d. Pin2 dan 5v
e. Pin3 dan GND

. Perhatikan gambar

Komponen sensor warna (infrared) atau foto transistor dikendalikan arduino melalui....

a. Pin5v dan GND

b. pinA0 dan GND
c. pinA1 dan GND
d. pinD0 dan GND
e. pinD1 dan 5v

.Gambar di samping mencerminkan langkah-langkah....

a. Menampilkan teks di monitor melalui saluran

COM3
b. Mencoba program baru melalui COM3
c. Saluran USB Arduino dibaca komputer/Lapop
d. Mouse dibaca melaluiCOM3
e. Inialisasi Arduino pin sebagai OUTPUT
 Kata Arduino merupakan....
a. Istilah penamaan chip elektronika
b. Istilah penamaan mikrokontroller Atmega 328
c. Sebuah perusahaan Open Source elktronika interaktif
d. Chip yang mampu menyimpan data
e. Nama seseorang penemu chip Arduino
 Komponen elektronika biasa sebagai indikator lampu adalah....
a. Potentiometer
b. Diode
c. 10K Resistor
d. LED
e. Jumper Ware

B.URAIAN

. Jelaskan a) sejarah dan b) definisi dari Arduino yang kalian pelajari

. Jelaskan perbedaan antara konsep prosesor dan mikrokontroller
. Sebutkan minimal 2 fasilitas port yang disediakan Arduino serta fungsinya
. Jelaskan minimal 2 kegunaan mikrokontroller dalam kehidupan sehari-hari
