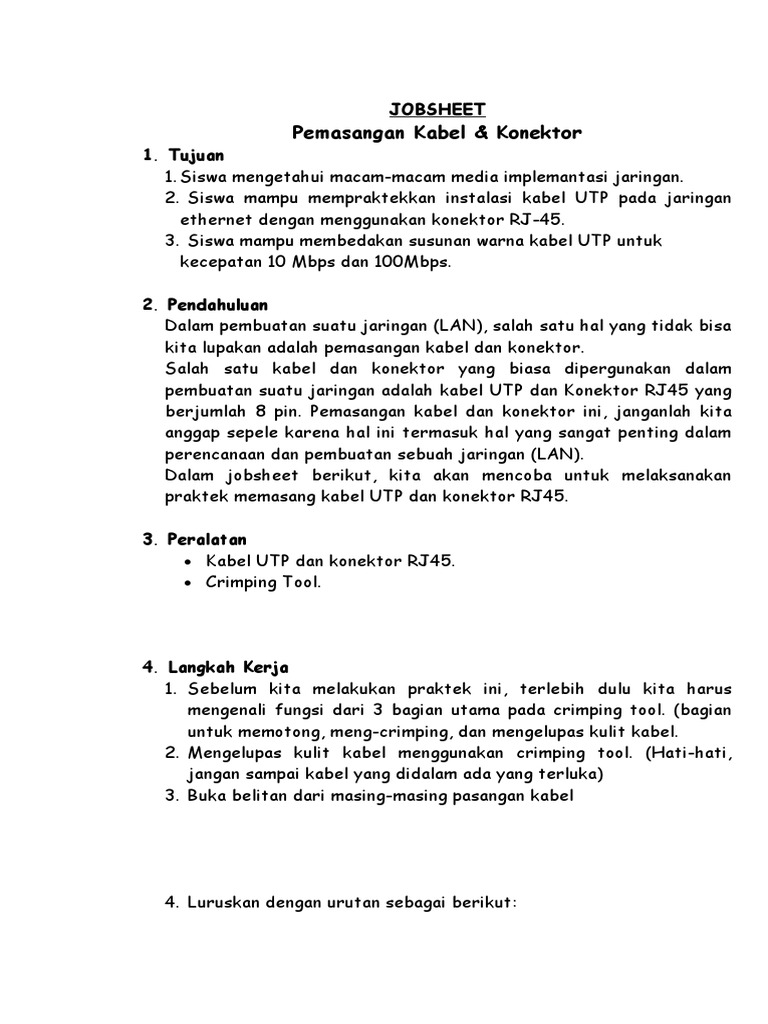

JOBSHEET

Pemasangan Kabel & Konektor


1. Tujuan
1. Siswa mengetahui macam-macam media implemantasi jaringan.
2. Siswa mampu mempraktekkan instalasi kabel UTP pada jaringan
ethernet dengan menggunakan konektor RJ-45.
3. Siswa mampu membedakan susunan warna kabel UTP untuk
kecepatan 10 Mbps dan 100Mbps.

2. Pendahuluan
Dalam pembuatan suatu jaringan (LAN), salah satu hal yang tidak bisa
kita lupakan adalah pemasangan kabel dan konektor.
Salah satu kabel dan konektor yang biasa dipergunakan dalam
pembuatan suatu jaringan adalah kabel UTP dan Konektor RJ45 yang
berjumlah 8 pin. Pemasangan kabel dan konektor ini, janganlah kita
anggap sepele karena hal ini termasuk hal yang sangat penting dalam
perencanaan dan pembuatan sebuah jaringan (LAN).
Dalam jobsheet berikut, kita akan mencoba untuk melaksanakan
praktek memasang kabel UTP dan konektor RJ45.

3. Peralatan
 Kabel UTP dan konektor RJ45.
 Crimping Tool.

4. Langkah Kerja
1. Sebelum kita melakukan praktek ini, terlebih dulu kita harus
mengenali fungsi dari 3 bagian utama pada crimping tool. (bagian
untuk memotong, meng-crimping, dan mengelupas kulit kabel.
2. Mengelupas kulit kabel menggunakan crimping tool. (Hati-hati,
jangan sampai kabel yang didalam ada yang terluka)
3. Buka belitan dari masing-masing pasangan kabel

4. Luruskan dengan urutan sebagai berikut:


P/0 O P/H B P/B H P/C C

Keterangan:
 P/O = Putih Orange
 O = Orange
 P/H = putih Hijau
 H = hijau
 P/B =putih biru
 B = biru

5. Potonglah ujung kabel, agar permukaannnya rata, dan jangan


sampai ujung kabel menjadi lancip.
6. Masukkan Kabel sesuai urutannya ke konektor RJ-45 . Tekan kabel
agar ujungnya menempel di dinding konektor RJ-45
7. Lakukan crimping dengan kuat agar ujung lancip kuningan pada RJ-
45 menancap di 8 kabel
8. Lakukan hal yang serupa pada ujung kabel yang lain. Sehingga bila
kedua ujung kabel di jajarkan, maka harus mempunyai urutan
warna kabel yang sama.
9. Testlah pada Ethernet anda.
