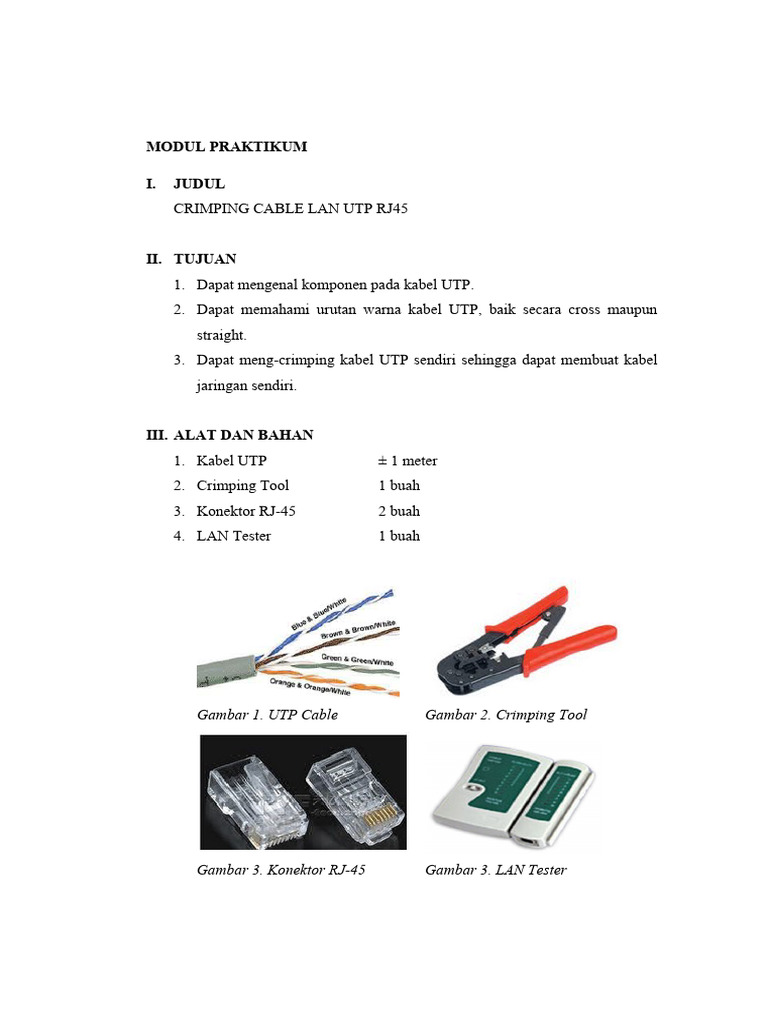

MODUL PRAKTIKUM

I. JUDUL
CRIMPING CABLE LAN UTP RJ45

II. TUJUAN
1. Dapat mengenal komponen pada kabel UTP.
2. Dapat memahami urutan warna kabel UTP, baik secara cross maupun
straight.
3. Dapat meng-crimping kabel UTP sendiri sehingga dapat membuat kabel
jaringan sendiri.

III. ALAT DAN BAHAN

1. Kabel UTP ± 1 meter
2. Crimping Tool 1 buah
3. Konektor RJ-45 2 buah
4. LAN Tester 1 buah

Gambar 1. UTP Cable Gambar 2. Crimping Tool

Gambar 3. Konektor RJ-45 Gambar 3. LAN Tester

IV. DASAR TEORI

Kabel UTP atau kabel unshielded twisted pair adalah kabel yang
biasa digunakan untuk membuat jaringan atau network komputer berupa
kabel yang didalamnya berisi empat (4) pasang kabel yang yang setiap
pasangnya adalah kembar dengan ujung konektor RJ-45.

Type / Tipe kategori Kabel UTP / Unshielded Twisted Pair :

 Kategori 1 : Untuk koneksi suara / sambungan telepon/telpon

 Kategori 2 : Untuk protocol localtalk (Apple) dengan kecepatan
data hingga 4 Mbps
 Kategori 3 : Untuk protocol ethernet dengan kecepatan data
hingga 10 Mbps
 Kategori 4 : Untuk protocol 16 Mbps token ring (IBM) dengan
kecepatan data hingga 20 Mbps
 Kategori 5 : Untuk protocol fast ethernet dengan kecepatan data
hingga 100 Mbps

Kabel UTP memang terdiri dari 4 pasang kabel yang saling

berlilitan berpasang-pasangan. Dan setiap warna dan lilitan memiliki
jumlah lilitan dan resisten yang berbeda dalam menghantarkan arus
data. Sehingga urutan ini sangat penting.

Dari 8 kabel (4 pair) UTP kabel, yang terpakai sebetulnya hanya 4

kabel (dua pair) dua kabel untuk TX atau transfer data dan dua kabel
untuk RX atau menerima data. Walaupun hanya empat kabel yang
terpakai, kita tidak boleh sembarangan mengambil kabel mana saja
yang akan dipakai. Kabel yang dipakai haruslah dua pair atau dua
pasang. Tanda kabel satu pasang adalah kabel tersebut saling melilit
dan memiliki warna / stripe yang sama. Menurut standar TIA/EIA-
568-B pasangan kabel yang dipakai adalah pasangan orange-orange
putih dan hijau-hijau putih. Sementara pin yang dipakai dari delapan
pin yang dimiliki RJ-45 yang terpakai adalah Pin nomor 1-2-3-6
sementara nomor 4-5-7-8 tidak terpakai untuk transfer dan receive
data.

Untuk pemasangan kabel UTP, terdapat dua jenis pemasangan kabel

UTP yang umum digunakan pada jaringan komputer terutama LAN,
yaitu Straight Through Cable dan Cross Over Cable.
 Kabel straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang
sama antara ujung satu dengan ujung yang lainnya. Kabel straight
digunakan untuk menghubungkan 2 device yang berbeda.

Urutan standar kabel straight adalah seperti dibawah ini yaitu

sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai)
atau kadang-kadang juga dipakai sesuai standar TIA/EIA 368A
sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

1. Menghubungkan antara computer dengan switch

2. Menghubungkan computer dengan LAN pada modem
cable/DSL
3. Menghubungkan router dengan LAN pada modem cable/DSL
4. Menghubungkan switch ke router
5. Menghubungkan hub ke router
 Kabel cross over
Kabel cross over merupakan kabel yang memiliki susunan
berbeda antara ujung satu dengan ujung dua. Kabel cross over
digunakan untuk menghubungkan 2 device yang sama. Gambar
dibawah adalah susunan standar kabel cross over.

Contoh penggunaan kabel cross over adalah sebagai berikut :

1. Menghubungkan 2 buah komputer secara langsung

2. Menghubungkan 2 buah switch
3. Menghubungkan 2 buah hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel
straight maupun cross over) hanya 4 buah saja yang digunakan
untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3
dan 6.
V. LANGKAH KERJA DAN PEMBAHASAN
1. Menyiapkan peralatan crimping yaitu kabel UTP, konektor RJ-45, dan
crimping tool.
2. Mengupas bagian luar kabel (jaket) menggunakan pisau pada crimping
tool (sebuah mata pisau yang berhadapan dengan cekungan untuk
tempat kabel), kira-kira sepanjang 2 cm.
3. Jika sudah terlepas jaketnya, uraikan tiap kabel kecil-kecil didalamnya,
rapikan dan luruskan untuk mempermudah pengurutan warna.
4. Karena pada praktikum kali ini kita membuat UTP-Cable cross, maka
tiap ujung kabel penyusunan warnanya berbeda. Untuk ujung pertama
susun dengan standar T568B yaitu urutan warnanya (Putih-Orange,
Orange, Putih-Hijau, Biru, Putih-Biru, Hijau, Putih-Coklat, Coklat).
5. Merapikan kabel yang telah diurutkan tadi, kemudian dipotong sedikit
menggunakan mata pisau pada crimping tool. Pemotongan dilakuan
supaya dibagian ujungnya rata.
6. Jika sudah rata, masukkan kabel pada konektor. Pastikan jarak antara
ujung kabel sampai batas pengelupasan kabel tidak lebih dari 1 cm.
Pemasanganya harus sesuai dengan urutan kabel, kabel pertama juga
harus masuk ke lubang pertama. Untuk melihat urutan lubang, bisa
melihat gambar dibawah ini:

7. Dengan tetap menekan perbatasan antara kabel yang terbungkus dan

kabel yang tidak terbungkus, coba masukan kabel ke konektor RJ-45
sampai ujung-ujung kabel terlihat dibagian depan konektor RJ-45. Kalau
 masih belum coba terus ditekan sambil dipastikan posisi kabel tidak
berubah.
8. Setelah yakin posisi kabel tidak berubah dan kabel sudah masuk dengan
baik ke konektor RJ-45 selanjutnya masukan konektor RJ-45 tersebut ke
crimping tool untuk di pres. Ketika konektor dalam kondisi didalam
crimping tool kita bisa memastikan kembali kabel sudah sepenuhnya
menyentuh bagian dapet RJ-45 dengan cara mendorong kabel kedalam
RJ-45. Pastikan juga bahwa bagian pembungkus kabel sebagian masuk
kedalam konektor RJ-45.
9. Jika semua kabel telah menyentuh ujung konektor, tekan crimping tool
supaya konektor bisa mengunci kabel. Pastikan kabel tidak bisa
bergoyang lagi.
10. Kemudian kita lakukan hal yang sama pada ujung kabel yang satunya,
dari pengupasan jaket kabel sampai pelurusan kabel, namun penyusunan
kabel secara T568A (Putih-Hijau, Hijau. Putih-Orange, Biru, Putih-Biru,
Orange, Putih-Coklat, Coklat).
11. Setelah disusun, potong ujung kabel supaya rata dan masukkan sampai
diujung konektor, pastikan semua masuk diujung. Pastikan pula jaket
juga masuk didalam konektor. Lalu cramping kabel menggunakan
cramping tool.
12. Setelah semua ujung kabel tercramping, saatnya kita mengecek apakah
kabel kita telah benar pemasangannya. Penggujiannya menggunakan
LAN Tester, caranya dengan memasukkan kabel UTP pada alat penguji
dan tekan tombol ON nya. Lalu amati apa yang terjadi. Jika nyala lampu
sesuai dengan gambar dibawah ini, kabel yang kita cramping telah
benar.
Gambar tersebut berarti jika ujung kabel pertama nyala pada pin
pertama disaat yang sama ujung kedua menyala pin ketiga, saat pin
kedua nyala, pin keenam ujung kedua nyala dan begitu seterusnya.
Namun jika tidak ada yang nyala kemungkinan pemasangan kita salah,
kesalahan dominan terletak pada kurang menempelnya kabel pada ujung
konektor.
