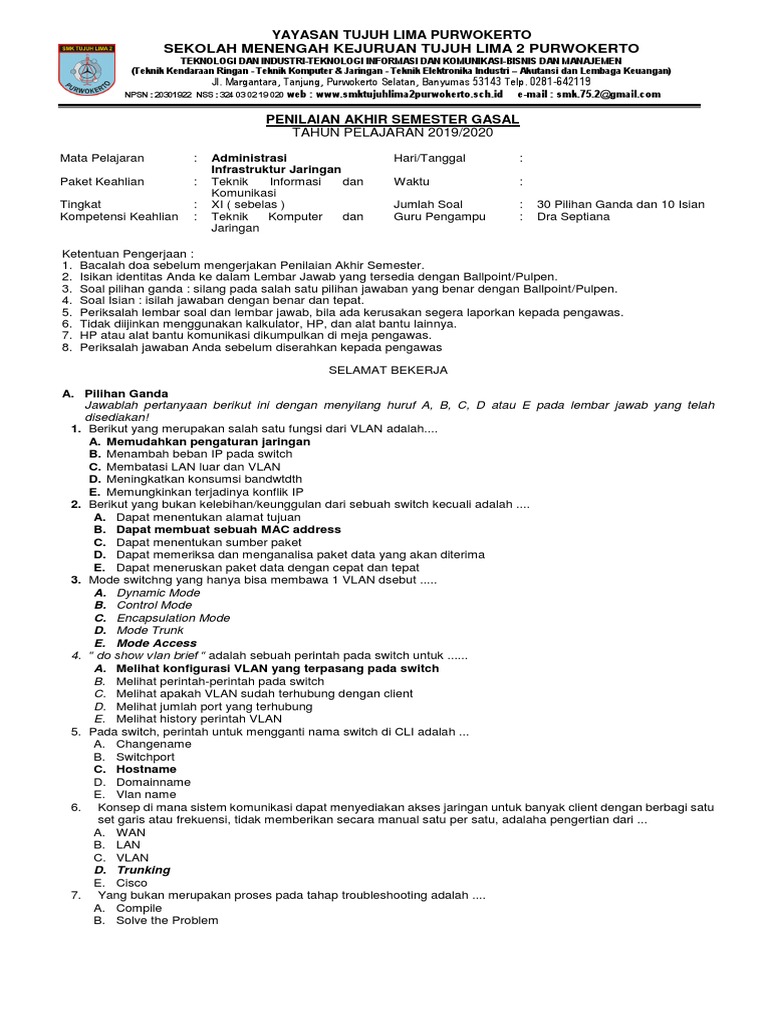

YAYASAN TUJUH LIMA PURWOKERTO

SEKOLAH MENENGAH KEJURUAN TUJUH LIMA 2 PURWOKERTO

TEKNOLOGI DAN INDUSTRI-TEKNOLOGI INFORMASI DAN KOMUNIKASI-BISNIS DAN MANAJEMEN
(Teknik Kendaraan Ringan - Teknik Komputer & Jaringan - Teknik Elektronika Industri – Akutansi dan Lembaga Keuangan)
Jl. Margantara, Tanjung, Purwokerto Selatan, Banyumas 53143 Telp. 0281-642119
web : www.smktujuhlima2purwokerto.sch.id e-mail : smk.75.2@gmail.com
NPSN : 20301922 NSS : 324 03 02 19 020

PENILAIAN AKHIR SEMESTER GASAL

TAHUN PELAJARAN 2019/2020

Mata Pelajaran : Administrasi Hari/Tanggal :

Infrastruktur Jaringan
Paket Keahlian : Teknik Informasi dan Waktu :
Komunikasi
Tingkat : XI ( sebelas ) Jumlah Soal : 30 Pilihan Ganda dan 10 Isian
Kompetensi Keahlian : Teknik Komputer dan Guru Pengampu : Dra Septiana
Jaringan

Ketentuan Pengerjaan :
1. Bacalah doa sebelum mengerjakan Penilaian Akhir Semester.
2. Isikan identitas Anda ke dalam Lembar Jawab yang tersedia dengan Ballpoint/Pulpen.
3. Soal pilihan ganda : silang pada salah satu pilihan jawaban yang benar dengan Ballpoint/Pulpen.
4. Soal Isian : isilah jawaban dengan benar dan tepat.
5. Periksalah lembar soal dan lembar jawab, bila ada kerusakan segera laporkan kepada pengawas.
6. Tidak diijinkan menggunakan kalkulator, HP, dan alat bantu lainnya.
7. HP atau alat bantu komunikasi dikumpulkan di meja pengawas.
8. Periksalah jawaban Anda sebelum diserahkan kepada pengawas

SELAMAT BEKERJA

A. Pilihan Ganda
Jawablah pertanyaan berikut ini dengan menyilang huruf A, B, C, D atau E pada lembar jawab yang telah
disediakan!
1. Berikut yang merupakan salah satu fungsi dari VLAN adalah....
A. Memudahkan pengaturan jaringan
B. Menambah beban IP pada switch
C. Membatasi LAN luar dan VLAN
D. Meningkatkan konsumsi bandwtdth
E. Memungkinkan terjadinya konflik IP
2. Berikut yang bukan kelebihan/keunggulan dari sebuah switch kecuali adalah ....
A. Dapat menentukan alamat tujuan
B. Dapat membuat sebuah MAC address
C. Dapat menentukan sumber paket
D. Dapat memeriksa dan menganalisa paket data yang akan diterima
E. Dapat meneruskan paket data dengan cepat dan tepat
3. Mode switchng yang hanya bisa membawa 1 VLAN dsebut .....
A. Dynamic Mode
B. Control Mode
C. Encapsulation Mode
D. Mode Trunk
E. Mode Access
4. “ do show vlan brief “ adalah sebuah perintah pada switch untuk ......
A. Melihat konfigurasi VLAN yang terpasang pada switch
B. Melihat perintah-perintah pada switch
C. Melihat apakah VLAN sudah terhubung dengan client
D. Melihat jumlah port yang terhubung
E. Melihat history perintah VLAN
5. Pada switch, perintah untuk mengganti nama switch di CLI adalah ...
A. Changename
B. Switchport
C. Hostname
D. Domainname
E. Vlan name
6. Konsep di mana sistem komunikasi dapat menyediakan akses jaringan untuk banyak client dengan berbagi satu
set garis atau frekuensi, tidak memberikan secara manual satu per satu, adalaha pengertian dari ...
A. WAN
B. LAN
C. VLAN
D. Trunking
E. Cisco
7. Yang bukan merupakan proses pada tahap troubleshooting adalah ....
A. Compile
B. Solve the Problem
 C. Eliminate
D. Define the Problem
E. Test hypothesis
8. Suatu vlan dikatakan berhasil jika…
A. Vlan tersebut mempunyai setidaknya 2 pc yang saling terhubung
B. Dapat ter-ping dari semua vlan
C. IP masing – masing pc sama
D. Semua pc dapat terhubung melalui vlan yang berbeda
E. Vlan yang sama dapat saling di ping, sedangkan yang berbeda tidak akan ter-ping
9. Sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan software pengelolaan)
sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal
perangkat tersebut berada pada sejumlah segmen LAN yang berbeda, merupakan pengertian dari…
A. DHCP LAN
B. HTTP
C. VLAN
D. WAN
E. MAN
10. Perintah untuk mengizinkan mode trunk pada switch adalah…
A. switchport mode access
B. switchport trunk access
C. switchport mode trunk
D. switchport access trunk
E. switchport access vlan
11. Mekanisme yang digunakan untuk membuat Vlan switch disebut dengan…
A. IEEE
B. Cross Connect
C. Mac Address
D. DHCP
E. Trunk
12. Vlan mempunyai banyak kegunaan, salah satunya seperti berikut kecuali….
A. Network mudah terganggu
B. Membatasi broadcast
C. Network tidak mudah terganggu dari luar
D. Keamanannya yang baik
E. Tidak mudah terserang hack
13. Vlan mempunyai 2 jalur, yaitu…
A. Traditional dan Trunking
B. Access dan Trunking
C. Dynamic dan Access
D. Access dan Traditional
E. Dynamic dan Trunking
14. Pada mode Dynamic Auto switch, port akan menjadi trunk jika switch lawan di set menjadi…
A. default
B. access
C. dynamic access
D. trunk
E. dynamic auto
15. Switch adalah suatu perangkat atau device yang berfungsi sebagai pengatur dan pembagi sinyal data dari suatu
komputer lainnya yang terhubung pada perngkat tersebut, fungsi tersebut sama dengan fungsi Hub. Yang
menjadi perbedaann pada kedua perangkat tersebut adalah…
A. Jumlah user
B. Pembagi sinyal
C. Inti kegunaan
D. Proses filter paket data
E. Pengatur sinyal
16. Alasan sebuah perusahaan penggunakan router, dimana perusahaan tersebut mempunyai LAN dan
menginginkan terkoneksi ke internet, adalaha sebagai berikut kecuali :
A. Router dapat menterjemahkan informasi di antara LAN dan internet.
B. Router dapat digunakan untuk mengkoneksikan network yang mengenalkan tipe kabel yang
berbeda ataupun topologi yang berbeda
C. Router akan mencarikan alternatif jalur yang terbaik untuk mengirimkan data melewati internet.
D. Router dapat mengatur jalur sinyal secara efisiensi dan dapat mengatur data yang mengalir di antara dua
buah protokol
E. Semua jawaban salah
17. Routing di mana cara konfigurasinya dilakukan secara manual, disebut dengan ....
A. Default route
B. Static routing
C. Dynamic routing
D. Metric routing
E. Lonk-state
18. Memiliki informasi topologi jaringan yang lengkap dan pengiriman informasi routing hanya untuk link yang
mengalami perubahan, adalah kelebihan dari ....
A. Link-state
B. IGRP
C. EGP
D. Distance vektor
E. IGP
19. Berikut yang bukan merupakan jenis metric yang digunakan oleh protocol routing adalah ...
A. Hop count, cost, bandwidth
B. Bandwidth, load, hop count
C. Load, delay, reliability
D. Hop count, load, administrative distance
E. Cost, delay,reliability
20. perhatikan pernyataan berikut !
1) tidak akan mentolerir jika terjadi keslahan pada konfigurasi yang ada
2) konfigurasi routing jenis ini biasanya di bangun dalam jaringan yang hanya mempunyai 2-3 router
3) menggunakan algoritma distance vektor
4) mudah terkena routing loops
5) routing ini biasanya digunakan untuk jaringan kecil dan stabil
yang termasuk dalam karateristik routing statis adalah ....
A. (1),(2) dan (3)
B. (1),(3) dan (5)
C. (1),(4) dan (3)
D. (1),(4) dan (5)
E. (1),(2) dan (5)
21. Berikut ini kelebihan dari routing satais adalah ....
A. Administrator jaringan harus mengetahui semua informasi dari masing-masing router yang digunakan
B. Manajemen atau administrasi jaringan cukup rumit
C. Routing statis hanya dapat digunakan untuk jaringan berskala kecil
D. Hanya dapat digunakan pada router cisco
E. Rentang terhadap kesalahan saat memasukkan informasi ke d alam table routing dan konfigurasi
22. Mengeksekusi perintah level privileged show running-config ketika sedang berada pada mode konfigurasi
global, perintah konfigurasi yang sesuai adalah ...
A. Router(config)#do show running-config
B. Router(config)# show running-config
C. Router(config)#no service password
D. Router(config)#copy running-config tftp
E. Router(config)#copy startup-config
23. Contoh dari routing protocol di antaranya adalah :
A. OCR,BGP,IGRP,EIGRP
B. BGP,IRP,EIGRP,OSPF
C. OSPF, RIP, BGP, IGRP, EIGRP
D. RIP, OSP, BGP, EIGRP, IGRP
E. Semua jawaban salah
24. Teks perintah untuk melihat tabel routing pada Windows adalah ....
A. route-n
B. route-a
C. route PRINT
D. route-D
E. route-E
25. Komputer yang bertugas menyimpan informasi halaman web yang pernah di akses sebelumnya adalah ....
A. Router
B. Web server
C. Proxy server
D. Name server
E. VLAN
 26. fungsi dari "show vlan brief" adalah

A. untuk menampilkan option

B. untuk memberikan jawaban
C. untuk menampilkan hasil dari vlan
D. untuk membackup konfigurasi
E. agar konfigurasi mudah
27. #show run berfungsi untuk....
A. untuk melihat hasil jalan
B. untuk menjalankan hasil konfigurasi
C. untuk mengetahui konfigurasi berhasil atau tidak
D. untuk melihat konfigurasi dasar switch
E. untuk mengakhiri konfigurasi
28. Ketika IP membua jalur pada bandwith yang kita miliki sehinnga menjadikan proses pengiriman field atau
data menjadi sangat terganggu dan sering kita bilang dengan “Lemot” Ketika kita memasuki jaringan internet
adalah…
A. Botlleneck
B. Flooding
C. Broadcast
D. Csma/cd
E. Thoroughput
29. Yang berfungsi untuk menghubungkan antara user support layer dengan network support layer adalah…
A. A.Transport
B. B.Physical
C. C.Session
D. D.Application
E. E.Network
30. Dalam OSI layer yang berfungsi untuk mengubah bit bit data menjadi frame adalah…
A. A.Transport
B. Physical
C. Session
D. Application
E. Data link

B. Isian
Jawablah pertanyaan di bawah ini dengan benar dan singkat !

31. Apa yang di maksud dengan inter-VLAN routing dan Access Control List ?
32. Sebuah swicth ingin di buat VLAN ID, tuliskan perintah konfigurasinya !
33. Jelaskan fungsi dari Virtual Trunking Protocol ( VTP ) !
34. Apa yang di maksud dengan troubleshooting jaringan VLAN ?
35. Sebutkan hal apa saja yang perlu diperhatikan dalam pemeriksaan jaringan VLAN !
36. Sebutkan langkah-langkah perbaikan pada routing statis !
37. Apa yang dimaksud dengan routing protocol ?
38. Apakah yang dimaksud dengan EGP ?
39. Apa yang dimaksud dengan Gateway dalam istilah jaringan?
40. Jelaskan yang dimaksud dengan packet forwarding !
waban :
31. Inter VLAN routing adalah sebuah metode yang bertujuan untuk menghubungkan host-host yang berada pada
VLAN yang berbeda.
Access Control List adalah pengelompokan paket/ data berdasarkan kategori
32. Langkah-langkah konfigurasi VLAN
a. Buka aplikasi packet tracer
b. Buat topologi jaringan VLAN
c. Buatlah VLAN ID
d. Konfigurasikan setiap interface pada setiap VLAN
e. Konfigurasikan IP address pada server VLAN
f. Untuk dapat menghubungkan VLAN dengan server, konfigurasikan routing pada topologi tersebut
g. Buatlah port switch yang terhubung pada router menjadi trunk
33. Fungsi dari Virtual Trunking Protocol ( VTP ) adalah memudahkan jaringan network administrator dalam
mengelola semua VLAN yang berskala besar dan telah dikonfigurasikan pada sebuah internetwork swiich.
34. Troubleshooting jaringan VLAN adalah pemeriksaan dan pencarian sumber masalah pada infrastruktur jaringan
VLAN secara sistematis sehingga permaslahan tersebut dapat diselesaikan
35. Yang perlu diperhatikan dalam pemeriksaan jaringan VLAN adalah :
a. Memastikan port kabel dan switch masih bagus apa tidak
b. Periksa konfigurasi interface pada switch
c. Jika kedua host tersebut tidak dapat berkomunikasi, maka periksa apakah mereka berada dalam VLAn
yang sama
36. langkah-langkah perbaikan pada routing statis :
a. Identifikasikan permasalahan
b. Analisis sumber masalah dan solusi
c. Melakukan perbaikan
d. Melakukan pengujian
37. yang dimaksud dengan routing protocol adalah sebuah protokol routing dinamis yang digunakan dalam
jaringan LAN dan WAN
38. yang dimaksud dengan EGP ( Exterior Gateway Protocol )adalah protokol yang membawa informasi routing
antar 2 buah administrative entitis atau menghubungkan jaringan yang besar
39. yang dimaksud dengan Gateway dalam istilah jaringan adalah suatu perangkat yang menhubungkan jaringan
komputer yang satu atau lebih jaringan komputer dengan media komunikasi yang berbeda sehingga informasi
pada saat jaringan komputer di alihkan akan berbeda dengan media jaringan yang berbeda
40. yang dimaksud dengan packet forwarding adalah pengiriman paket dari satu segmen jaringan ke segmen lain
oleh node dalam jaringan komputer
1.
 KISI-KISI SOAL
PENILAIAN AKHIR SEMESTER GASAL
SMK SWASTA TUJUH LIMA 2 PURWOKERTO TAHUN PELAJARAN 2019/2020

MATA PELAJARAN :
TINGKAT/SEMESTER :
PAKET KEAHLIAN :
GURU PENGAMPU :
BENTUK SOAL :
JUMLAH SOAL :

TINGKAT
NO. RANAH KOGNITIF
NO KOMPETENSI DASAR MATERI INDIKATOR SOAL KESUKARAN
SOAL
C1 C2 C3 C4 C5 C6 Md Sdg Sk
1.

Purwokerto, Nopember 2019

Mengesahkan Divalidasi
Kepala Sekolah Wk. Kurikulum Guru Mata Pelajaran

Wing Sigit, S.Pd Taufiq Ariefianto, S.Pd _________________________

NIGK. 752.02111976.2002-1 NIGK. 752.01091976.2002-1 NIGK.
 NORMA PENILAIAN SOAL
PENILAIAN AKHIR SEMESTER GASAL
SMK SWASTA TUJUH LIMA 2 PURWOKERTO TAHUN PELAJARAN 2019/2020

MATA PELAJARAN : ADMINISTRASI INFRASTRUKTUR

JARINGAN
TINGKAT/SEMESTER : XII / GASAL
PAKET KEAHLIAN : TEKNIK KOMPUTER DAN JARINGAN
GURU PENGAMPU : TAUFIQ ARIEFIANTO, S.Pd
BENTUK SOAL : PILIHAN GANDA DAN ISIAN
JUMLAH SOAL : 30 PG DAN 10 ISIAN

Bentuk Soal Nomor Soal Skor Nilai

Pilihan Ganda 1 - 30 Benar x 1
1
2
3
4
5
Soal Essai
6
7
8
9
10

Purwokerto, Nopember 2019

Mengesahkan Divalidasi
Kepala Sekolah Wk. Kurikulum Guru Mata Pelajaran

Wing Sigit, S.Pd Taufiq Ariefianto, S.Pd Taufiq Ariefianto, S.Pd

NIGK. 752.02111976.2002-1 NIGK. 752.01091976.2002-1 NIGK. 752.01091976.2002-1
 KUNCI JAWABAN
PENILAIAN AKHIR SEMESTER GASAL
SMK SWASTA TUJUH LIMA 2 PURWOKERTO TAHUN PELAJARAN 2019/2020

MATA PELAJARAN : ADMINISTRASI INFRASTRUKTUR

JARINGAN
TINGKAT/SEMESTER : XII / GASAL
PAKET KEAHLIAN : TEKNIK KOMPUTER DAN JARINGAN
GURU PENGAMPU : TAUFIQ ARIEFIANTO, S.Pd
BENTUK SOAL : PILIHAN GANDA DAN ISIAN
JUMLAH SOAL : 30 PG DAN 10 ISIAN

A. PILIHAN GANDA
NO JAWABAN NO JAWABAN NO JAWABAN
1. D 11. B 21. A
2. E 12. B 22. B
3. C 13. B 23. D
4. A 14. C 24. B
5. D 15. B 25 A
6. C 16. C 26. E
7. D 17. D 27. A
8. C 18. B 28. E
9. B 19. A 29. E
10. C 20. C 30. B

B. ISIAN
31. Jaringan Komputer adalah beberapa komputer yang dapat saling berhubungan, bukan hanya itu tetapi juga
dapat berbagi fungsi hardware, sharing data dan sebagainya. Jaringan Komputer sangat di butuhkan karena
akan memudahkan dalam berkomunikasi dan memudahkan pula dalam transfer data dengan tingkat kesalahan
yang minim.
32. LAN adalah rancangan dasar jaringan komputer yang bisa diartikan berupa dua buah komputer atau lebih yang
dihubungkan melalui perantara media kabel atau wireless sehingga dapat saling melakukan akses. Bukan hanya
komputer saja tetapi juga bisa menghubungkan perangkat lain seperti komputer server dan client, hub, bridge,
repeater, printer dan lain-lain. LAN memungkinkan kita dapat melakukan share atas item dan resource yang
terdapat di setiap komputer.
WAN adalah kumpulan LAN yang terletak di berbagai lokasi. akan di butuhkan device jaringan yang dinamakan
router untuk menghubungkan LAN-LAN ke sebuah WAN. Router berperan mengatur alur data dengan IP
address antara LAN dan WAN yang berbeda dengan cara me-routingnya.
MAN adalah pengembangan dari LAN yang menggunakan metode yang sama dengan LAN, tetapi daerah
cakupannya lebih luas. Daerah cakupan LAN yang hanya ada dalam satu ruangan, tetapi pada MAN
cakupannya bisa merupakan satu RT atau beberapa kantor yang berada pada komplek yang sama.
Internet adalah interkoneksi antar jaringan-jaringan komputer yang ada di dunia yang bisa saling berkomunikasi
dan bertukar informasi menggunakan standard Internet Protocol dan juga sebuah gateway berguna untuk
melakukan hubungan dan melaksanakan terjemahan yang di perluka, baik perangkat keras ataupun perangkat
lunak.
WLAN adalah jaringan yang menggunakan media tanpa kabel (Wireless) dan menggunakan sebuah alat
bernama Access Point, USB Wireless dan lainnya. Frekuensi pada jaringan tanpa kabel biasanya adalah 2,4
Ghz.
33. Kita membutuhkan perangkat perangkat lainnya agar antar komputer dapat terhubung. Perangkat perangkat itu
dapat berupa perangkat keras (Hardware) maupun perangkat lunak (Software). Contoh dari perangkat keras
yang dibutuhkan untuk membuat sebuah jaringan komputer sederhana :
Hub merupakan alat yang berfungsi untuk menghubungkan beberapa computer sekaligus. Antar hub juga dapat
saling berhubungan yaitu dengan menggunakan cara cross over cable, tetapi hub - hub saat ini sudah dapat
meng - cross over cable sekaligus hubungan antar hub ini disebut juga chaining melalui port uplink.
Bridge adalah perangkat yang berfungsi menghubungkan beberapa jaringan terpisah. Bridge bisa
menghubungkan tipe jaringan radio seperti microwave, wireless
34. Media Transmisi Guided adalah transmisi data yang menggunakan konduktor fisik, misalnya Hub,Bridge,dan
switch.
Media Transmisi unguided adalah media transmisi gelombang elektromagnetik /data tanpa menggunakan
konduktor fisik seperti kabel atau serat optik. Contohnya adalah gelombang.
35. Tekhnik-tekhnik underlying adalah tekhnik yang membutuhkan perangkat-perangkat lainnya agar antar
komputer dapat terhubung. Perangkat-perangkat yang digunakan dalam tekhnik Underlying dapat berupa
perangkat keras (Hardware) maupun perangkat lunak (Software).
Contoh dari perangkat keras dari tekhnik underlying yang dibutuhkan :

a. Hub/Switch
b. Bridge
c. router
d. kabel
e. Network Interface Card (NIC) atau yang sering kita sebut dengan LAN Card
Contoh perangkat lunak dari teknik underlying kita butuhkan :
a. Windows
b. Linux
c. Novell, dll
36. Secara fisik, kabel Unshielded Twisted Pair (UTP) terdiri atas empat pasang dawaimedium. UTP digunakan
sebagai media networking dengan impedansi 100 ohm. UTP memilki diameter external 0.43 cm, hal ini
memudahkan dalam hal instalasi. UTP juga men-support arsitektur- arsitektur jaringan pada umumnya sehingga
menjadi sangat popular.
Kelebihannya :
• Media dan ukuran konektor kecil.
• Kecepatan dan keluaran 10-100 Mbps.
• Biaya rata-rata per node murah.
Kekurangan dari kabel UTP adalah rentan terhadap efek interferensi elektris yang berasal dari media atau
perangkat-perangkat di sekelilingnya. Akan tetapi pada prakteknya para administrator jaringan banyak
menggunakan kabel ini sebagai media yang efektif dan cukup diandalkan.
Kabel koaxial atau lebih populer dikenal dengan “coax” terdiri atas konduktor silindris melingkar, yang
mengelilingi sebuah kabel tembaga inti yang konduktif. Untuk LAN, kabel koaksial dapat dijalankan dengan
tanpa banyak membutuhkan bantuan repeater sebagai penguat untuk komunikasi jarak jauh di antara node
network. Repeater memang dapat juga diikutsertakan untuk meregenerasi sinyal-sinyal dalam jaringan koaksial
sehingga dalam instalasi network cukup jauh dapat semakin optimal.
37. Local area network adalah jaringan lokal atau jaringan private yang ada dalam satu gedung atau dalam satu
ruangan jaringan ini juga di sebut sebagai jaringan lokal. LAN biasa di gunakan untuk jaringan kecil yang
menggunakan satu resource secara bersamasama, misalnya penggunaan printer secara bersama-sama,
penggunaan media penyimpanan secara bersama, dan lain-lain.
Metropolitan Area Network adalah pengembangan dari LAN yang menggunakan metode yang sama dengan
LAN, tetapi daerah cakupannya lebih luas. Daerah cakupan LAN yang hanya ada pada satu ruangan atau
gedung, tetapi pada MAN cakupannya bisa merupakan satu RT atau beberapa kantor yang berada dalam
komplek yang sama.
Wide Area Network dengan cakupan yang lebih luas lagi, cakupannya meliputi satu kawasan, satu pulau atau
satu negara bahkan benua. Jaringan WAN dapat menghubungkan satu computer dengan computer lainnya
dengan menggunalan satelit atau kabel bawah laut. Komunikasi dan transformasi data dapat dilakukan dalam
beberapa menit antar computer dari beberapa wilayah atau dari beberapa negeri dengan menggunakan mesin
atau komputer yang disebut dengan host.
38. HUB merupakan salah satu hardware jaringan yang berfungsi untuk menghubungkan beberapa komputer
sekaligus tetapi pada HUB memiliki kekurangan karena tidak dapat menyimpan MAC Address sehingga dalam
transfer data, data dikirim secara broadcast dan itu mengurangi kecepatan transfer. HUB dalam layer OSI berada
pada layer physical.
Switch merupakan sebuah alat yang berfungsi seperti HUB, tetapi Switch memiliki kelebihan untuk menyimpan
MAC Address sehingga dalam mentransfer data, data tidak dibroadcast tetapi langsung dikirim ke alamat yang
dituju.
Bridge adalah perangkat yang berfungsi menghubungkan beberapa jaringan terpisah. Bridge bisa
menghubungkan tipe jaringan yang berbeda atau tipe jaringan yang sama. Bridge memetakan alamat Ethernet
dari setiap node yang ada pada masing-masing segmen jaringan dan memperbolehkan hanya lalu lintas data
yang diperlukan melintasi bridge. Ketika menerima sebuah paket, bridge menentukan segmen tujuan dan
sumber.
Router adalah sebuah alat yang biasa disebut "jembatan". Mengapa disebut jembatan? Karena pada fungsinya,
router berfungsi sebagai penghubung antara dua atau lebih IP yang berbeda. Ada 2 jenis Router yaitu PC Router
dan Router.
Access Point atau yang lebih dikenal dengan AP adalah sebuah alat yang berfungsi sebagai pengatur lalu lintas
jaringan dari mobile radio ke jaringan kabel atau dari backbone jaringan wireless client-server. AP merupakan
sebuah alat utama yang digunakan untuk membuat sebuah hotspot. AP ini menggunakan frekuensi 2.4 GHz
39. Fungsi HUB adalah: merupakan alat penghubung computer sekaligus penghubung antar HUB dengan cara
menggunakan kabel dengan konfigurasi kabel crossover. Perbedaan hub dengan switch adalah switch memiliki
kelebihan yaitu dapat mengenali IP yang dituju sehingga tidak perlu mengirim ke seluruh port yang ada.
40. Jenis - jenis topologi jaringan :
Topologi BUS : Topologi jaringan jenis ini menggunakan sebuah kabel pusat yang sering disebut dengan
backbone yang merupakan media utama dari jaringan. Terminal atau host yang akan membangun jaringan
dihubungkan dengan kabel utama yang merupakan inti dari jaringan.
Topologi Star : Dalam topologi star, sebuah terminal pusat bertindak sebagai pengatur dan pengendali semua
komunikasi data yang terjadi, maksudnya semua komputer mengelilingi Hub pusat yang mengontrol komunikasi
jaringan dan dapat berkomunikasi dengan Hub lain. Batas jarak komputer dengan Hub kurang lebih sekitar 100
meter. Setiap titik koneksi pada jaringan akan berkomunikasi melalui titik koneksi pusat atau konsentrator
terlebih dahulu sebelum menuju server. Jaringan lebih fleksibel danluas dibandingkan dengan dua topologi yang
lainnya.
Topologi Ring : Topologi ini mirip dengan topologi bus, tetapi kedua terminal yang berada di ujung saling
dihubungkan, sehingga menyerupai seperti cincin. Setiap paket data yang diperoleh diperiksa alamatnya oleh
terminal yang dilewatinya. Jika bukan untuk nya , paket dilewatkan sampai menemukan alamat yang benar.
Setiap terminal dalam jaringan saling tergantung sehingga jika terjadi kerusakan pada satu terminal maka
seluruh jaringan akan terganggu.
Topologi Pohon : Pada jaringan Topologi pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul
yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim
perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 ke komputer
node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node -6 sebelum berakhir
pada node-7.
Purwokerto, Nopember 2019
Guru Mata Pelajaran

Taufiq Ariefianto, S.Pd

NIGK. 752.01091976.2002-1
