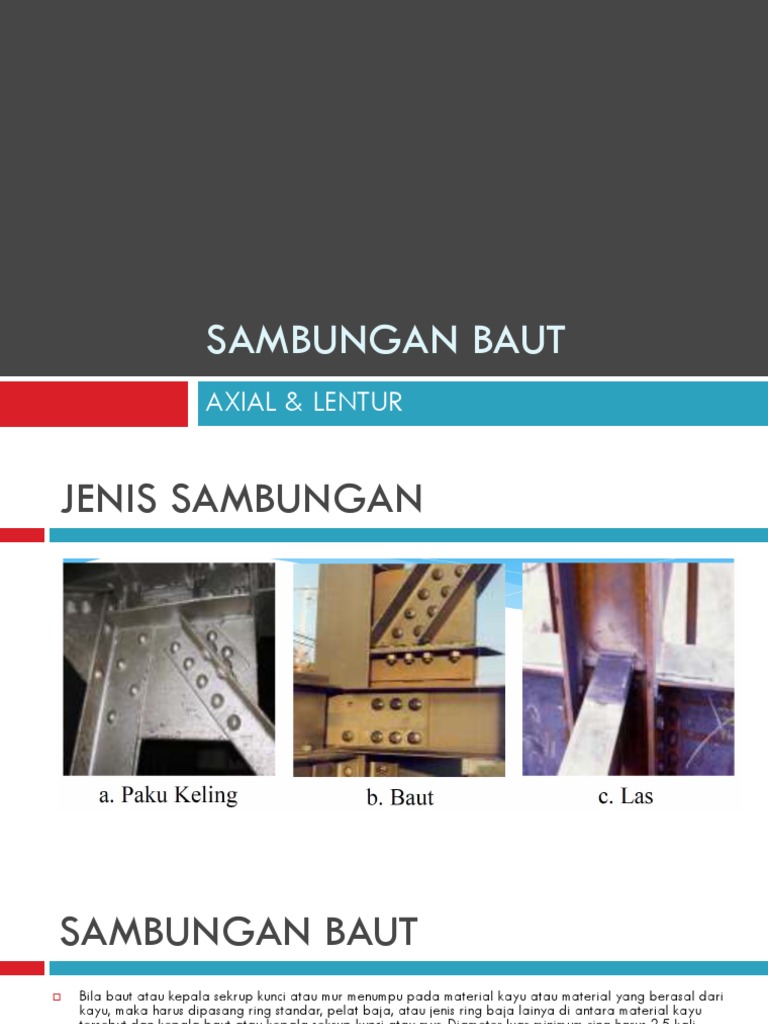

SAMBUNGAN BAUT

AXIAL & LENTUR

JENIS SAMBUNGAN
SAMBUNGAN BAUT
 Bila baut atau kepala sekrup kunci atau mur menumpu pada material kayu atau material yang berasal dari
kayu, maka harus dipasang ring standar, pelat baja, atau jenis ring baja lainya di antara material kayu
tersebut dan kepala baut atau kepala sekrup kunci atau mur. Diameter luar minimum ring harus 2,5 kali
diameter batang baut atau sekrup kunci. Ketebalan minimum ring adalah 3,2 mm.
SAMBUNGAN BAUT
MUTU BAUT
TIPE SAMBUNGAN
TIPE SAMBUNGAN
TIPE SAMBUNGAN
TIPE SAMBUNGAN
SYARAT DESAIN
SYARAT DESAIN
SYARAT DESAIN
SYARAT DESAIN
SYARAT DESAIN
SYARAT DESAIN
DESAIN
EXAMPLE 1
 Rencanakanlah Sambungan batang Tarik profil
L100x100x10 pelat mutu BJ 370 dengan baut 3
M22 – ASTM A325
 EXAMPLE 1
Langkah 1 : Gambar Detailnya
 EXAMPLE 1
Langkah 2 : Profil yang lebih kecil adalah siku sehingga menjadi profil yang
menentukan

Langkah 3 : Kekuatan Material

BJ 37
Fy = 240 Mpa
Fu = 370 Mpa

D baut = 22 mm maka untuk lubang dipakai Dlubang = Dbaut + 2 = 24 mm (actual)

* Lihat di lapangan apakah ada coakan saat pelaksanaan, jika ada maka D baut
dikoreksi menjadi D baut + 2 + 2 mm(error lubang) = 26 mm
 EXAMPLE 1
Langkah 4 : Hitung Kuat Tumpu
Rn = 1.21 Lc t Fu  2.4 d t Fu

Baut 1 = Rna = 1.2 x 27 x 10 x 370  2.4 x 22 x 10 x 370

Rna = 119.88 < 195 OK Rna = 119.88 KN

Baut 2 = Rnb = 1.2 x 54 x 10 x 370  2.4 x 22 x 10 x 370 Rnb = 195 KN

Baut 3 = Rnc = 1.2 x 54 x 10 x 370  2.4 x 22 x 10 x 370 Rnb = 195 KN

Maka Rn = Rna + Rnb + Rnc = 510.6 KN

EXAMPLE 1
 EXAMPLE 1
Langkah 5 : Hitung Kuat Geser Baut
Baut Mutu A325 d = 22 mm Abaut = 380 mm2
Fnv = 330 Mpa

Rn = Fnv . Abaut = 330 x 330 = 125400 N = 125.4 KN

Karena sejajar maka kekuatan dianggap sama

Rn = 3 x 125.4 = 376.2 KN
 EXAMPLE 1
Langkah 5 : Hitung Kuat Geser Blok
 EXAMPLE 1
Langkah 6 : Hitung Kuat Geser Blok
Fraktur leleh
Rn = 0.6 xFu x Anv + Ubs x Fu x Ant  0.6 x Fy x Agv + Ubs x Fu x Ant
Lihat gambar diatas

luasan blok – diameter lubang x jumlah pada blok x tebal

Anv = (40 + 160)-(26 x 2.5) x 10 = 1350 mm2

tinggi blok x tebal

Ant = 37 x 10 = 370 mm2 Ubs = 1
blok x tebal
Agv = 200 x 10 = 2000 mm2
 EXAMPLE 1
Fraktur = 0.6 x 370 x 1350 + 1 x 370 x 370 = 313.4 KN
Leleh = 0.6 x 240 x 2000 + 1 x 370 x 370 = 424.9 KN

Rn dipakai = 313. 4 KN
 EXAMPLE 1
Langkah 7 : Penentuan Kekuatan

Kuat tumpu Rn = 510.6 KN

Kuat Geser Rn = 376.2 KN
Geser Blok Rn = 313.4 KN  dipakai terkecil Rn = 313.4 KN

Jadi Pu yang ditahan baut =

Pu =  . Rn = 0.75 x 313.4 KN = 235.05 KN

 EXAMPLE 1
Langkah 8 Evaluasi Terhadap kekuatan Material

Luasan Profil L 100.100.10 = 1900 mm2

Hitung titik berat dari L = Cx = Cy = x = 28.2 mm

 Pn = 0.9 Fy. Ag = 0.9 x 240 x 1900 = 410.4 KN

Periksa akibat perlemahan lubang

An = Ag – dxt = 1900 – 26 x 10 = 1640 mm2
U = 1 –x/L = 1 – 28.2 / 160 = 0.824 Pn = 375 KN
Ae = U.An = 0.824 x 1640 = 1351.4 mm2 Rn = 235 KN
Pn = 0.75 x 370 x 1351.4 = 375 KN BAUT TIDAK CUKUP !!!
EXAMPLE 2
 Rancanglah Kembali Sambungan batang Tarik
profil L100x100x10 pelat mutu BJ 370 dengan
baut 3 M22 – ASTM A325 agar memenuhi Syarat
Example 2
P Tarik maksimum = 410.4 KN ambil 411 KN
Lakukan Evaluasi pada kuat geser baut dan blok
Langkah 1 : evaluasi atas geser baut

Periksa untuk 1 baut

Rn = Fnv. Abaut = 330 x 380 = 125.4 KN
Dicoba pasang 4 = 0.75 x4 x125.4 = 376 KN  NG
Dicoba pasang 5 = 0.75 x 5 x 125.4 = 470 KN  Good

Redraw Kembali
Example 2

Hitung Kembali dengan cara

yang sama
 Example 2
Anv = (40+4*80 – (4.5 x 26)) x 10 = 2430 mm2
Ant = (50-26/2)x10 = 370 mm2 dan Ubs = 1
Fraktur = 0.6 x 370 x 2430+1x370x370 = 676.4 KN
Leleh = 0.6 x 240x360x10 +1x370x370 = 655.3 KN
Rn = 0.75 x 655.3 Kn = 491.5 KN >> Pmaks (411 KN) OK

Periksa Kembali Pengaruh shear lag

U = 1-x/L = 1-28.2/(4x80) = 0.912
Ae = U.An = 0.912 x 1640 = 1495.5 mm2
Pn = 0.75 x 370 x 1495.5 = 415 KN >> Pmaks (411) OK
