S.7.

1

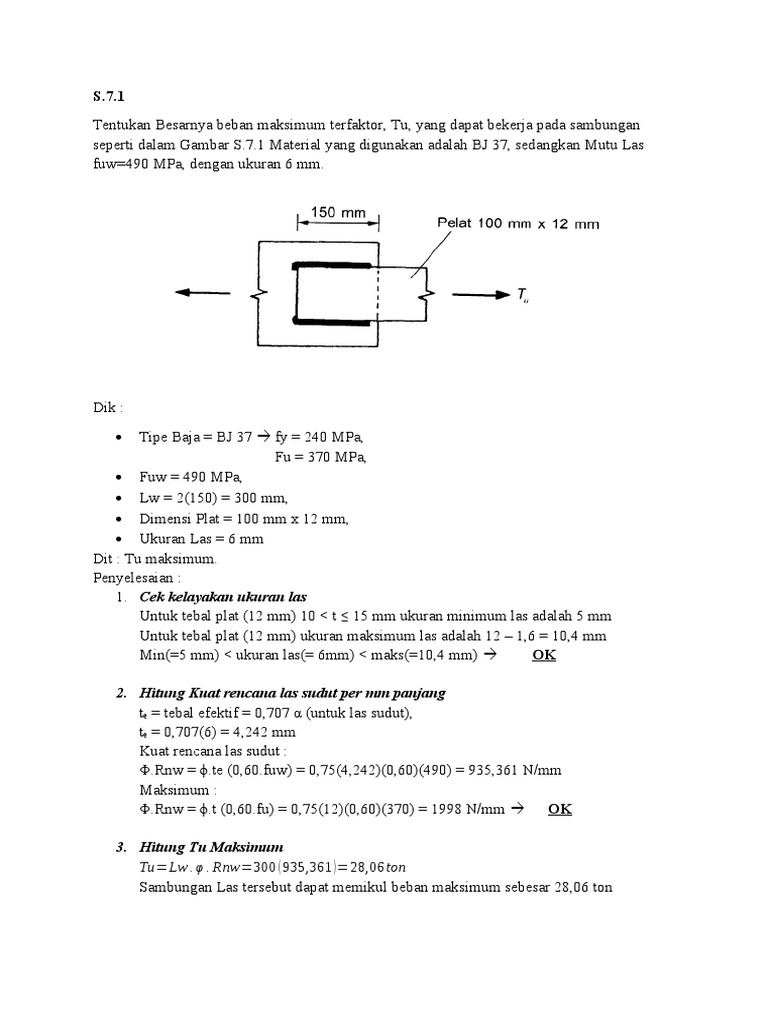

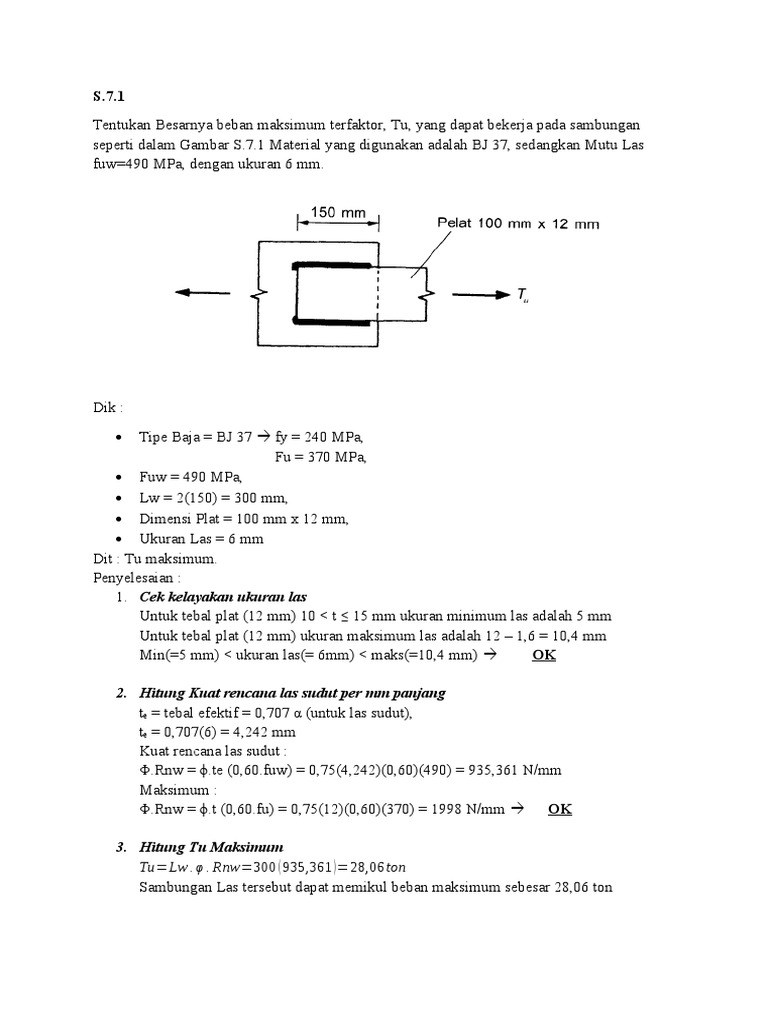

Tentukan Besarnya beban maksimum terfaktor, Tu, yang dapat bekerja pada sambungan
seperti dalam Gambar S.7.1 Material yang digunakan adalah BJ 37, sedangkan Mutu Las
fuw=490 MPa, dengan ukuran 6 mm.

Dik :

 Tipe Baja = BJ 37  fy = 240 MPa,

Fu = 370 MPa,
 Fuw = 490 MPa,
 Lw = 2(150) = 300 mm,
 Dimensi Plat = 100 mm x 12 mm,
 Ukuran Las = 6 mm
Dit : Tu maksimum.
Penyelesaian :
1. Cek kelayakan ukuran las
Untuk tebal plat (12 mm) 10 < t ≤ 15 mm ukuran minimum las adalah 5 mm
Untuk tebal plat (12 mm) ukuran maksimum las adalah 12 – 1,6 = 10,4 mm
Min(=5 mm) < ukuran las(= 6mm) < maks(=10,4 mm)  OK

2. Hitung Kuat rencana las sudut per mm panjang

te = tebal efektif = 0,707 α (untuk las sudut),
te = 0,707(6) = 4,242 mm
Kuat rencana las sudut :
Φ.Rnw = ϕ.te (0,60.fuw) = 0,75(4,242)(0,60)(490) = 935,361 N/mm
Maksimum :
Φ.Rnw = ϕ.t (0,60.fu) = 0,75(12)(0,60)(370) = 1998 N/mm  OK

3. Hitung Tu Maksimum
Tu=Lw. ϕ . Rnw=300 ( 935,361 )=28,06ton
Sambungan Las tersebut dapat memikul beban maksimum sebesar 28,06 ton
S.7.2
Jika sambungan dalam soal S.7.1 harus memikul beban mati sebesar 75 kN dan beban hidup
sebesar 175 kN, tentukan panjang las yang diperlukan, gunakan mutu las fuw = 490 MPa.

Dik :

 Tipe Baja = BJ 37  fy = 240 MPa,

Fu = 370 MPa,
 Fuw = 490 MPa,
 Lw = 2(150) = 300 mm,
 Dimensi Plat = 100 mm x 12 mm,
 Ukuran Las = 6 mm
 D = 75 kN = 7,5 ton
 L = 175 kN = 17,5 ton
Dit : Panjang Las Perlu (Lw).
Penyelesaian :
1. Hitung Tu terfaktor
Tu = 1,2D + 1,6L
= 1,2(7,5) + 1,6(17,5) = 37 ton
2. Hitung Panjang Las Perlu
Lw = Tu./ϕ.Rnw
Lw = 37/(935,361) = 395,56 mm ≈ 400 mm
Panjang las yang diperlukan untuk beban mati 7,5 ton dan beban hidup 17,5 ton
pada sambungan tersebut adalah 400 mm.
S.7.3
Tentukan besar layan maksimum, T, yang dapat dipikul oleh sambungan pada Gambar S.7.3
Kedua batang tersebut terbuat dari pelat berukuran 175 mm x 19 mm. Las yang digunakan
berukuran 10 mm (fuw = 490 MPa) dan material yang digunakan adalah BJ 37 (L/D = 4).

Dik :

 Tipe Baja = BJ 37  fy = 240 MPa,

Fu = 370 MPa,
 Fuw = 490 MPa,
 Lw = 2(175) = 350 mm,
 Dimensi Plat = 175 mm x 19 mm,
 Ukuran Las = 10 mm
 L = 4D
Dit :Tu maksimum.
Penyelesaian :
1. Cek Kelayakan Las
Untuk tebal plat (19 mm) 15 < t ukuran minimum las adalah 6 mm
Untuk tebal plat (19 mm) ukuran maksimum las adalah 19 – 1,6 = 17,4 mm
Min(=6 mm) < ukuran las(= 10mm) < maks(=17,4 mm)  OK
2. Hitung Kuat rencana las sudut per mm panjang
te = tebal efektif = 0,707 α (untuk las sudut),
te = 0,707(10) = 7,07 mm
Kuat rencana las sudut :
Φ.Rnw = ϕ.te (0,60.fuw) = 0,75(7,07)(0,60)(490) = 1558,935 N/mm
Maksimum :
Φ.Rnw = ϕ.t (0,60.fu) = 0,75(19)(0,60)(370) =3163,5 N/mm  OK

3. Hitung Tu Maksimum
Tu=Lw. ϕ . Rnw=350 ( 1558,935 )=54,56 ton
Sambungan Las tersebut dapat memikul beban maksimum sebesar 54,56 ton
4. Hitung Beban layan Maksimum
Tu = 1,2D +1,6L
 54,56 = 1,2D + 1,6(4D)
54,56 = 7,6D
D = 7,17 ton  L=4(7,17) = 28,71 ton
Beban layan total = D + L
= 7,17 + 28,71 = 35,88 ton
S.7.4
Hitunglah panjang las sudut L1 dan L2 pada sambungan yang direncanakan sekuat profil L
50.50.5 Gunakan ukuran minimum las dengan mutu fuw = 490 MPa dan gunakan material BJ
37.

Dik :

 Tipe Baja = BJ 37  fy = 240 MPa,

Fu = 370 MPa,
 Fuw = 490 MPa,
 Profil = L 50.50.5  Ag = 480 mm2
 Ukuran Las = 10 mm
 Tu sekuat Profil
Dit :Panjang Las perlu (Lw)
Penyelesaian :
1. Cek kekuatan Profil
Leleh : ϕ.Tn = 0,90.fy.Ag = 0,90(240)(480) = 10,36 ton
Fraktur : ϕ.Tn = 0,75.fu.Ae = 0,75(370)(480) = 13,32 ton

Sambungan akan didesain terhadap ϕ.Tn = 10,36 ton

2. Tentukan ukuran dan kuat rencanan Las

Untuk tebal profil (5 mm) t ≤ 7 ukuran minimum las adalah 3 mm
Untuk tebal profil (5 mm) ukuran maksimum las adalah setebal profil 5 mm
Dipakai ukuran 4 mm

te = tebal efektif = 0,707 α (untuk las sudut),

te = 0,707(4) = 2,828 mm
Kuat rencana las sudut :
Φ.Rnw = ϕ.te (0,60.fuw) = 0,75(2,828)(0,60)(490) = 623,574 N/mm
Maksimum :
 Φ.Rnw = ϕ.t (0,60.fu) = 0,75(5)(0,60)(370) =1102,5 N/mm  OK

3. Desain Ukuran Las

F 2=ϕRnw . Lw=623,574 ( 50 )=3,11 ton
T . e F 2 10,36 ( 14 ) 3,11
F 1= − = − =1,34 ton
d 2 50 2
F 3=T −F 1−F 2=10,36−1,34−3,11=5,91 ton
F1 1,34
Lw 1= = =21,4 mm ≈ 25 mm
ϕRnw 623,574
F3 5,91
Lw 3= = =94,77 mm ≈ 95 mm
ϕRnw 623,574
4. Gambar Sambungan

S.7.5
Hitunglah beban terfaktor maksimum yang diperbolehkan bekerja pada sambungan dengan
menggunakan las pasak dan las sudut dalam Gambar S.7.5 Gunakan material BJ 37 dan mutu
las fuw = 490 MPa Diketahui pula ukuran las sudut 6 mm
Dik :

 Tipe Baja = BJ 37  fy = 240 MPa,

Fu = 370 MPa,
 Fuw = 490 MPa,
 Dimensi Pelat = 200 mm x 10 mm
 Ukuran Las sudut = 6 mm
 Lw = 2 x 50 mm = 100 mm
 Diameter las pasak = 20 mm  Aw = ¼ (3,14)(202)=314 mm2
Dit :Tu boleh/maksimum.
Penyelesaian :
1. Cek kekuatan Pelat
Leleh : ϕ.Tn = 0,90.fy.Ag = 0,90(240)(200)(10) = 43,2 ton
Fraktur : ϕ.Tn = 0,75.fu.Ae = 0,75(370)(200)(10) = 55,5 ton

2. Cek kekuatan sambungan

a. Sambungan Las sudut
Untuk tebal plat (10 mm) 7 < t ≤ 10 ukuran minimum las adalah 4 mm
Untuk tebal plat (10 mm) ukuran maksimum las adalah 10 – 1,6 = 8,4 mm
Min(=4 mm) < ukuran las(= 6mm) < maks(=18,4 mm)  OK

te = tebal efektif = 0,707 α (untuk las sudut),

te = 0,707(6) = 4,242 mm
Kuat rencana las sudut :
Φ.Rnw = ϕ.te (0,60.fuw) = 0,75(4,242)(0,60)(490) = 935,361 N/mm
Maksimum :
Φ.Rnw = ϕ.t (0,60.fu) = 0,75(10)(0,60)(370) =1665 N/mm  OK

Tu=Lw. ϕ . Rnw=100 ( 935,361 )=9,35ton

b. Sambungan Las Pasak

Φ.Rnw = ϕ.Aw (0,60.fuw) = 0,75(314)(0,60)(490) = 6,92 ton

Total = 9,35 + 6,92 = 16,27 ton

3. Tu yang diperbolehkan/maksimum
Tn minimum adalah 16,72 ton
S.7.6
Hitunglah beban layan , T, yang dapat dipikul oleh batang tarik yang disambung dengan
menggunakan las sudut ukuran 6 mm (fuw = 490 MPa) seperti dalam gambar S.7.6 Material
yang digunakan adalah BJ 41 (L/D = 4)

Dik :

 Tipe Baja = BJ 41  fy = 250 MPa,

Fu = 410 MPa,
 Fuw = 490 MPa,
 Dimensi Pelat 1 = 2 @ 75 mm x 8 mm
 Dimens Pelat 2 = 150 mm x 12 mm
 Ukuran Las sudut = 6 mm
 Lw = 3 x 75 mm = 225 mm
 L = 4D
Dit :Beban Layan batang.
Penyelesaian :
1. Cek Kekuatan pelat
a. Pelat 1
Leleh : ϕ.Tn = 0,90.fy.Ag = 0,90(250)(75)(8) = 13,5 ton x 2 = 27 ton
Fraktur : ϕ.Tn = 0,75.fu.Ae = 0,75(410)(75)(8) = 18,45 ton x 2 = 36,9 ton
b. Pelat 2
Leleh : ϕ.Tn = 0,90.fy.Ag = 0,90(250)(150)(12) = 40,5 ton
Fraktur : ϕ.Tn = 0,75.fu.Ae = 0,75(410)(150)(12) = 55,35 ton

2. Cek Kekuatan Sambungan

Untuk tebal plat (8 mm) 7 < t ≤ 10 ukuran minimum las adalah 4 mm
Untuk tebal plat (8 mm) ukuran maksimum las adalah 8 – 1,6 = 6,4 mm
Min(=4 mm) < ukuran las(= 6mm) < maks(=6,4 mm)  OK

te = tebal efektif = 0,707 α (untuk las sudut),

 te = 0,707(6) = 4,242 mm
Kuat rencana las sudut :
Φ.Rnw = ϕ.te (0,60.fuw) = 0,75(4,242)(0,60)(490) = 935,361 N/mm
Maksimum :
Φ.Rnw = ϕ.t (0,60.fu) = 0,75(8)(0,60)(410) =1476 N/mm  OK

Tu=Lw. ϕ . Rnw=225 ( 935,361 )=21,04 ton x 2=42,09 ton

3. Hitung beban layan batang

Diambil Tn minimum = 27 ton
Tn ≥ Tu
27 ≥ 1,2D + 1,6L
27 ≥ 1,2D + 1,6(4D)
27 ≥ 7,6D
D ≤ 3,55 ton  L ≤ 14,21 ton

Total = 3,55 + 14,21 = 17,7 ton

S.7.7
Gunakan analisis elastis untuk menentukan beban maksimum pada las (dalam N/mm) untuk
sambungan yang terdapat dalam Gambar S.7.7

Dik :

 P = 120 kN
 Dimensi Pelat = 250 mm x 12 mm
Dit :Beban maksimum las metode elastis.
Penyelesaian :
1. Hitung titik berat kelompok las
2(150)(75)
x = =69,23 mm
( 2 x 150 )+ 250
 2. Hitung Inersia Las
1 1
Ip= x 2503 + ( 150 x 125 2 x 2 ) +2 x x 150 3+ ( 2 x 150 x 5,772 ) +125 x 69,232
12 12
= 7.161.181 mm4
3. Hitung Gaya-gaya Pada las
P 12 x 10 4
Rv= = =218,18 N /mm
Lw 550
T . y 12 (230,77 ) x 104 x 125
Rx= = =483,37 N /mm
Ip 7161181
T . x 12 ( 230,77 ) x 10 4 x 230,77
Ry= = =312,33 N /mm
Lw 7161181
2 2
R=√ R x 2+ ( Rv + Ry ) =√ 483,372 + ( 218,18+312,33 ) =717,703 N /mm

S.7.8
Gunakan analisis elastis untuk menentukan beban maksimum pada las (dalam N/mm) untuk
sambungan yang terdapat dalam Gambar S.7.8

Dik :

 P = 120 kN
 Dimensi Pelat = 250 mm x 9 mm
Dit :Beban maksimum las metode elastis.
Penyelesaian :
1. Hitung titik berat kelompok las
2(175)(87,5)
x = =51,04 mm
( 2 x 175 )+ 250
2. Hitung Inersia Las
1 1
Ip= x 2503 + ( 175 x 125 2 x 2 ) +2 x x 175 3+ ( 2 x 175 x 36,462 ) +125 x 51,04 2
12 12
= 8.454.934 mm4
3. Hitung Gaya-gaya Pada las

Hitung nilai e terlebih dahulu dengan cara geometrikal:

r =√ x 2 + y 2=√ 248,962 +1252=¿278,578 mm ¿

125
sudut a=sin −1 =26,66°
278,578
sudut b=75−sudut a=75−26,66=48,34 °
e r e 278,578
= → = → e=208,223 mm
sinb sin 90 sin ⁡(48,34) sin ⁡(90)

4
P . sinα 20 x 10 xsin(75)
Rv= = =321,97 N / mm
Lw 600
4
P. cosα 20 x 10 xcos (75)
Rh= = =86,27 N /mm
Lw 600
T . y 20 ( 208,223 ) x 104 x 125
Rx= = =615,68 N /mm
Ip 8454934
T . x 20 ( 208,223 ) x 10 4 x 123,96
Ry= = =610,55 N /mm
Lw 8454934
R=√ ¿ ¿
