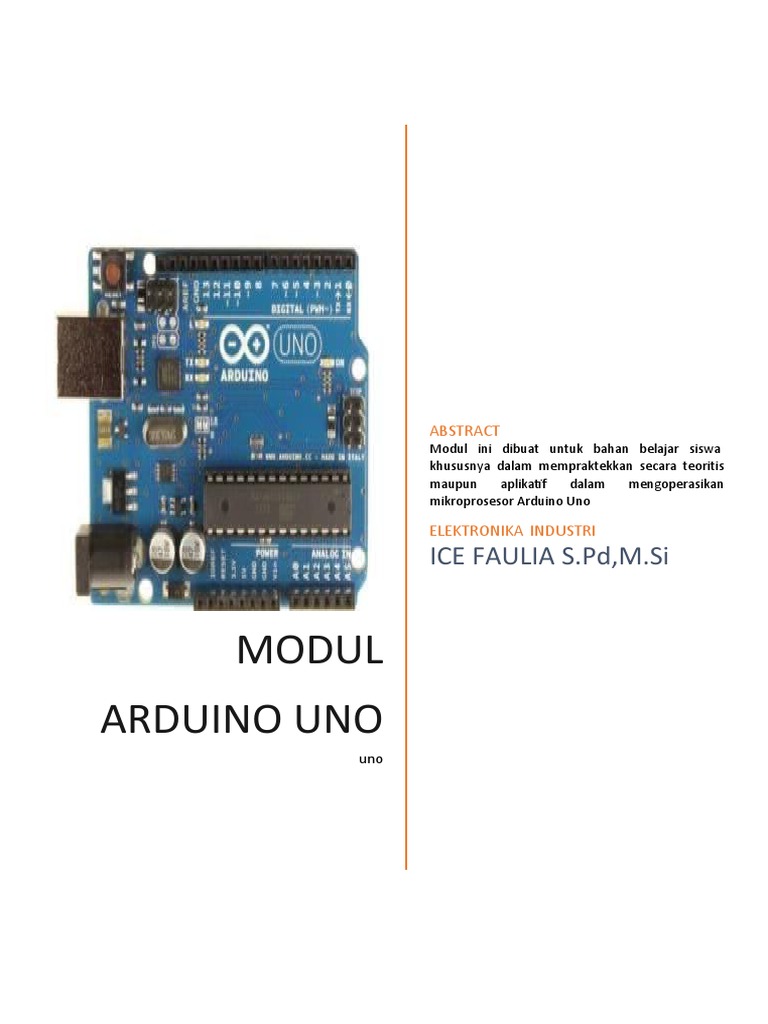

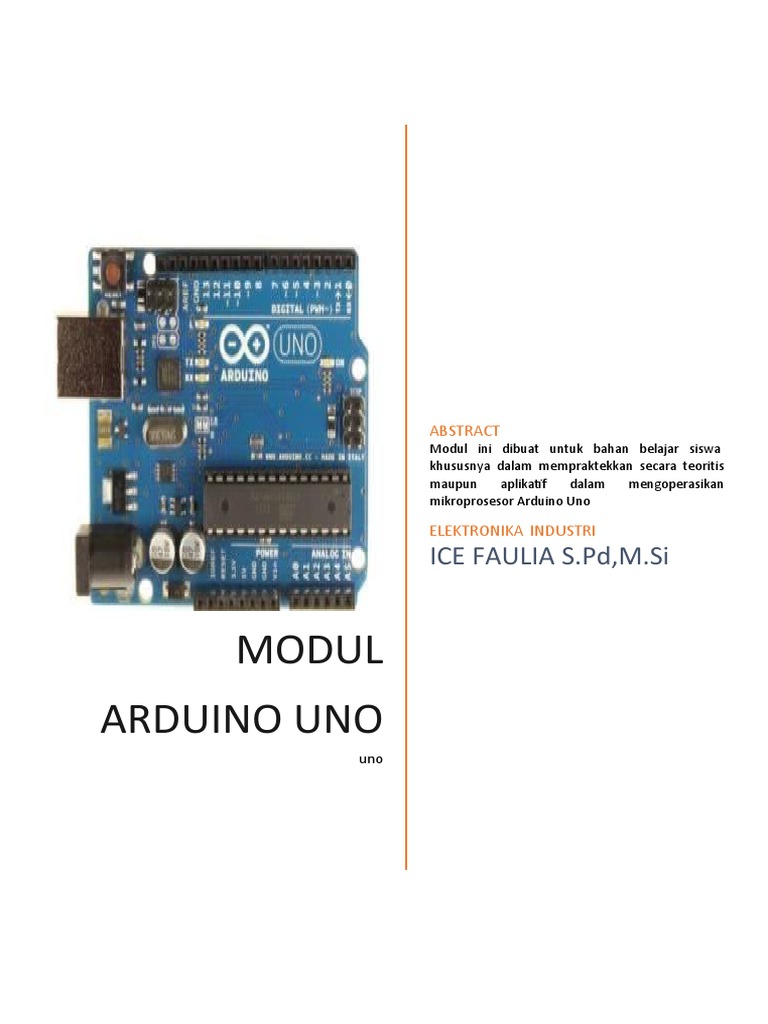

Modul Arduino Uno

ABSTRACT
Modul ini dibuat untuk bahan belajar siswa

khususnya dalam mempraktekkan secara teoritis
maupun aplikatif dalam mengoperasikan
mikroprosesor Arduino Uno
ELEKTRONIKA INDUSTRI
ICE FAULIA S.Pd,M.Si
MODUL
ARDUINO UNO
uno
Seputar Arduino UNO
Apa itu mikrocontroller ?
Mengenal mikrokontroler Arduino UNO Joobsheet ini dimaksudkan agar Anda yang masih
pemula dalam dunia mikrokontroller dapat mengikuti dan mempelajari Arduino dengan mudah
dan segera dapat mempraktekkannya. Oleh sabab itu, di sini akan dibahas tentang konsep
elektronik, sensor, dan bahasa pemrograman secukupnya dengan harapan Anda bisa segera
praktek tanpa memikirkan konsep elektronika yang relatif rumit
Dalam diskusi sehari-hari dan di forum internet, mikrokontroller sering dikenal

dengan sebut μC, uC, atau MCU. Terjemahan bebas dari pengertian tersebut, bisa
dikatakan bahwa mikrokontroller adalah komputer yang berukuran mikro dalam satu
chip IC (integrated circuit) yang terdiri dari processor, memory, dan antarmuka yang
bisa diprogram. Jadi disebut komputer mikro karena dalam IC atau chip
mikrokontroller terdiri dari CPU, memory, dan I/O yang bisa kita kontrol dengan
memprogramnya. I/O juga sering disebut dengan GPIO (General Purpose Input
Output Pins) yang berarti : pin yang bisa kita program sebagai input atau output
sesuai kebutuhan.
Gambar 1. Board Arduino Uno
1
Dalam bahasan ini kita akan menggunakan board Arduino Uno (Gambar 1.1). Board
Arduino terdiri dari hardware/modul mikrokontroller yang siap pakai dan software IDE
yang digunakan untuk memprogram sehingga kita bisa belajar dengan mudah.
2
Kelebihan dari Arduino yaitu kita tidak direpotkan dengan rangkaian minimum sistem
dan programmer karena sudah built in dalam satu board. Oleh sebab itu kita bisa
fokus ke pengembangan sistem.
Untuk praktek, kita akan menggunakan project board (ada yang

menyebutnya dengan istilah bread board) dan beberapa kabel jumper untuk
menghubungkan antara komponen dan Arduino (Gambar 1.2). Dengan project board
kita tidak perlu menyolder rangkaian sehingga relatif mudah dan cepat dalam
merangkai. Project board memungkinkan kita untuk membangun dan membongkar
rangkaian dengan cepat sehingga sangat cocok untuk eksperimen. Tapi jika kita ingin
membuat rangkaian yang permanen, maka kita harus menggunakan PCB.
Mengenal mikrokontroler Arduino UNO Joobsheet ini dimaksudkan agar Anda yang
masih pemula dalam dunia mikrokontroller dapat mengikuti dan mempelajari Arduino
dengan mudah dan segera dapat mempraktekkannya. Oleh sabab itu, di sini akan
dibahas tentang konsep elektronik, sensor, dan bahasa pemrograman secukupnya
dengan harapan Anda bisa segera praktek tanpa memikirkan konsep elektronika yang
relatif rumit
Yang terpenting adalah, kita harus memahami jalur-jalur pada project board. Project
board yang akan diulas di sini terdiri dari jalur vertikal dan jalur horisontal. Jalur
vertikal ada di bagian tengah yang terdiri dari 2 x 64 jalur. Masing-masing jalur terdiri
dari 5 titik vertikal, misal jalur 1A1B-1C-1D-1E dan jalur 1F-1G-1H-1I-1J yang kedua
tidak saling tersambung. Jalur horisontal sebanyak 8 jalur, 4 jalur ada di bagian atas
dan 4 jalur lagi di bagian bawah. Jalur ini bisa digunakan untuk power supply (VCC
dan GND) untuk rangkaian. Untuk lebih jelasnya, silakan perhatikan Gambar 1.3.
Garis-garis yang ada menunjukkan bahwa lubang tersebut terhubung secara fisik. Ada
beberapa macam model project board, ada yang besar/panjang, ada yang pendek dan
ada pula yang kecil. Semua model sama dalam penggunaannya dan cara pemasangan
kabel jumper, prinsipnya seperti gambar 1.3 di atas
PENDAHULUAN
A. Latar belakang
Semakin berkembangnya teknologi dibidang elektronika menuntut guru untuk

selalu memberikan pelayanan terbaik dalam melaksanakan tugas mulia
mendidik siswa siswanya sehingga menguasai teknologi. Generasi 4.0 atau
revolusi industri generasi ke 4 membuat kita harus menguasai kompetensi yang
ada di dunia industri. Persaingan tenaga kerja di industri dan tuntutan kerja
yang harus dipenuhi sehingga kompeten di bidang masing-masing.
Modul diklat ini merupakan substansi materi pelatihan yang dikemas dalam
suatu unit program pembelajaran yang terencana guna membantu pencapaian
peningkatan kompetensi yang didesain dalam bentuk pemrograman dalam
mikrop khusunya teknik mikroprosesor.
B. Tujuan Pembelajaran
Modul ini bertujuan untuk memfasilitasi peserta dengan sikap, keterampilan dan
pengetahuan yang dipersyaratkan pada kegiatan pembelajaran. Sikap,
pengetahuan dan keterampilan tersebut merupakan kompetensi-kompetensi
profesional yang mengacu pada Kerangka Kualifikasi Nasional Indonesia.
Sehingga setelah mengikuti pembelajaran ini peserta diharapkan dapat
memahami standar berdasarkan ISO, pemrograman Z 80.
C. Peta Kompetensi
D. Ruang Lingkup
Modul Teknik Mikroprosesor dan Mikrocontroller merupakan modul praktikum

yang berisi Pengenalan Microcontroller Arduino Uno.
E. Saran Cara Penggunaan Modul
Untuk memperoleh hasil belajar secara maksimal, dalam menggunakan modul

ini maka langkah-langkah yang perlu dilaksanakan antara lain :
1. Bacalah dan pahami dengan seksama uraian-uraian materi yang ada pada
masing-masing kegiatan belajar. Bila ada materi yang kurang jelas, peserta
diklat dapat bertanya pada instruktur pengampu kegiatan belajar.
2. Kerjakan setiap tugas formatif (soal latihan) untuk mengetahui seberapa
besar pemahaman yang telah dimiliki terhadap materimateri yang dibahas
dalam setiap kegiatan belajar.
3. Untuk kegiatan belajar yang terdiri dari teori dan praktik, perhatikanlah hal-
hal berikut:
a. perhatikan petunjuk-petunjuk keselamatan kerja yang berlaku,
b. pahami setiap langkah kerja (prosedur praktikum) dengan baik,
c. sebelum melaksanakan praktikum, identifikasi (tentukan) peralatan dan
bahan yang diperlukan dengan cermat,
d. gunakan alat sesuai prosedur pemakaian yang benar,
e. untuk melakukan kegiatan praktikum yang belum jelas, harus meminta
ijin guru atau instruktur terlebih dahulu,
f. setelah selesai, kembalikan alat dan bahanke tempat semula,
g. jika belum menguasai level materi yang diharapkan, ulangi lagi pada
kegiatan belajar sebelumnya atau bertanyalah kepada instruktur yang
mengampu kegiatan pembelajaran yang bersangkutan.
