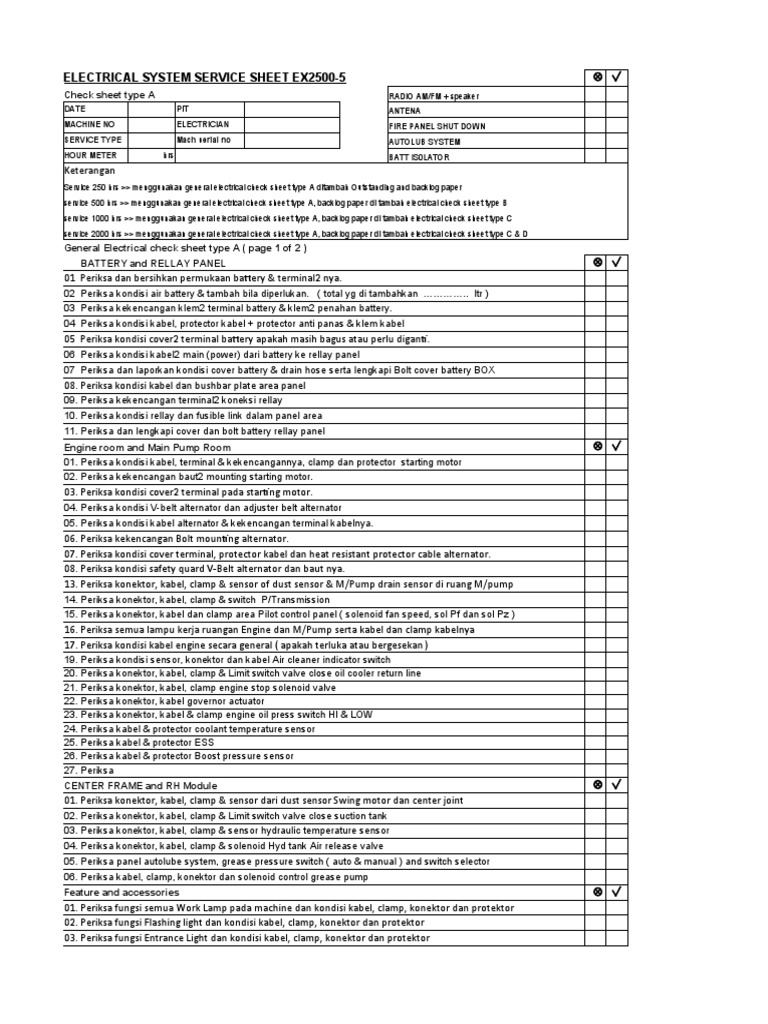

ELECTRICAL SYSTEM SERVICE SHEET EX2500-5

Check sheet type A RADIO AM/FM + speaker

DATE PIT ANTENA
MACHINE NO ELECTRICIAN FIRE PANEL SHUT DOWN
SERVICE TYPE Mach serial no AUTOLUB SYSTEM
HOUR METER hrs BATT IS0LATOR
Keterangan
Service 250 hrs >> menggunakan general electrical check sheet type A ditambah Outstanding and backlog paper
service 500 hrs >> menggunakan general electrical check sheet type A, backlog paper di tambah electrical check sheet type B
service 1000 hrs >> menggunakan general electrical check sheet type A, backlog paper di tambah electrical check sheet type C
service 2000 hrs >> menggunakan general electrical check sheet type A, backlog paper di tambah electrical check sheet type C & D
General Electrical check sheet type A ( page 1 of 2 )
BATTERY and RELLAY PANEL
01 Periksa dan bersihkan permukaan battery & terminal2 nya.
02 Periksa kondisi air battery & tambah bila diperlukan. ( total yg di tambahkan ………….. ltr )
03 Periksa kekencangan klem2 terminal battery & klem2 penahan battery.
04 Periksa kondisi kabel, protector kabel + protector anti panas & klem kabel
05 Periksa kondisi cover2 terminal battery apakah masih bagus atau perlu diganti.
06 Periksa kondisi kabel2 main (power) dari battery ke rellay panel
07 Periksa dan laporkan kondisi cover battery & drain hose serta lengkapi Bolt cover battery BOX
08. Periksa kondisi kabel dan bushbar plate area panel
09. Periksa kekencangan terminal2 koneksi rellay
10. Periksa kondisi rellay dan fusible link dalam panel area
11. Periksa dan lengkapi cover dan bolt battery rellay panel
Engine room and Main Pump Room
01. Periksa kondisi kabel, terminal & kekencangannya, clamp dan protector starting motor
02. Periksa kekencangan baut2 mounting starting motor.
03. Periksa kondisi cover2 terminal pada starting motor.
04. Periksa kondisi V-belt alternator dan adjuster belt alternator
05. Periksa kondisi kabel alternator & kekencangan terminal kabelnya.
06. Periksa kekencangan Bolt mounting alternator.
07. Periksa kondisi cover terminal, protector kabel dan heat resistant protector cable alternator.
08. Periksa kondisi safety quard V-Belt alternator dan baut nya.
13. Periksa konektor, kabel, clamp & sensor of dust sensor & M/Pump drain sensor di ruang M/pump
14. Periksa konektor, kabel, clamp & switch P/Transmission
15. Periksa konektor, kabel dan clamp area Pilot control panel ( solenoid fan speed, sol Pf dan sol Pz )
16. Periksa semua lampu kerja ruangan Engine dan M/Pump serta kabel dan clamp kabelnya
17. Periksa kondisi kabel engine secara general ( apakah terluka atau bergesekan )
19. Periksa kondisi sensor, konektor dan kabel Air cleaner indicator switch
20. Periksa konektor, kabel, clamp & Limit switch valve close oil cooler return line
21. Periksa konektor, kabel, clamp engine stop solenoid valve
22. Periksa konektor, kabel governor actuator
23. Periksa konektor, kabel & clamp engine oil press switch HI & LOW
24. Periksa kabel & protector coolant temperature sensor
25. Periksa kabel & protector ESS
26. Periksa kabel & protector Boost pressure sensor
27. Periksa
CENTER FRAME and RH Module
01. Periksa konektor, kabel, clamp & sensor dari dust sensor Swing motor dan center joint
02. Periksa konektor, kabel, clamp & Limit switch valve close suction tank
03. Periksa konektor, kabel, clamp & sensor hydraulic temperature sensor
04. Periksa konektor, kabel, clamp & solenoid Hyd tank Air release valve
05. Periksa panel autolube system, grease pressure switch ( auto & manual ) and switch selector
06. Periksa kabel, clamp, konektor dan solenoid control grease pump
Feature and accessories
01. Periksa fungsi semua Work Lamp pada machine dan kondisi kabel, clamp, konektor dan protektor
02. Periksa fungsi Flashing light dan kondisi kabel, clamp, konektor dan protektor
03. Periksa fungsi Entrance Light dan kondisi kabel, clamp, konektor dan protektor
General Electrical check sheet type A ( page 2 of 2 )
LH Module and CAB BED Area
01. Periksa konektor, kabel, clamp & sensor fuel level sender
02. Periksa kabel, clamp, protector, dan limit switch ladder
03. Periksa konektor, kabel, clamp dan kondisi compressor Horn, Hoses line, Air Tank pressure
switch, Horn solenoid dan air cleaner
04. Drain Water sediment pada Air tank dan water separator Horn line
05. Periksa Kabel, clamp, konektor dan rellay panel di dalam panel BOX cab bed area
06. Periksa kondisi fuse BOX dan housing ( pastikan tidak ada yg lumer/meleleh )
07. Periksa lampu LED controller ( key ON ) dan kabel serta konektor controller di area control BOX
08. Periksa konektor, clamp serta kekencangan konektor harness ke control BOX panel ( LH & Lower )
09. Periksa kabel, clamp dan protektor kabel di area under cabin
10. Periksa pompa air wiper washer , hoses , kabel dan clamp
Cabin
01. Periksa kondisi Wiper Blade, Arm dan fungsinya serta switch panel wiper control
02. Periksa kondisi serta fungsi dari switch pada LH console
03. Periksa lampu pada gauge panel ( pada saat work lamp ON )
04. Periksa Dome light cabin, fungsi buzzer warning dan pilot control shut off lever
05. periksa warning lamp & indikator pada display lanjutkan jika falt code
tersebut adalah warning di luar dari proses service tersebut
Safety System
01. Periksa fungsi Lock start, remote emergency switch dan kondisi kabel dan protektornya
02. Periksa fungsi emergency switch di cabin dan pastikan Hyd tank air release valve berfungsi
03. Periksa kondisi kabel, clamp dan protektor emergency switch di ruang engine,
ruang M/Pump atau ruang Hydraulic oil cooler
04. Periksa fungsi dari travel alarm dan kondisi kabel, clamp dan konektor serta bolt support
Air Conditioner
01. Periksa fungsi semua panel control A/C
02. Periksa kelengkapan grill A/C di ruang kabin / ganti dan lengkapi bila terdapat temuan
03. Bersihkan Air cleaner fresh and circulation
04. Periksa temperature keluar dari tiap A/C unit
Lanjutkan pemeriksaan sesuai dengan check sheet service Air Conditioner
Electrical service backlog and Outstanding paper
Electric comp list Last replacement Summary Target HM report kondisi
Battery
ST motor upper
ST motor lower
Alternator
Backlog and outstanding
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Additional Jobs
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
Pending Work for next service
#
#
#
#
#
#
#
#
#
#
#
#
#
#
#

Mengetahui
Electrician Foreman Supervisor
( ………………… ) ( ………….. ) ( ……………. )
ELECTRICAL SYSTEM SERVICE SHEET EX1900-5
Check sheet type B
DATE PIT/Location
MACHINE NO HOUR METER
SERVICE TYPE ELECTRICIAN

MAIN CABLE ENGINE MODULE AREA

01. Periksa kondisi clamp cable main pada area engine module menuju starting motor, alternator dan
prelube pump
03. Periksa kondisi cable main dan clamp pada area RH frame dari battery box menuju engine module
03. Periksa kondisi clamp main harness pada area fuel tank sebelah bawah dan engine module
04. Periksa kondisi clamp cable main harness di area ruang pompa
05. Periksa kondisi clamp cable main harness di area undercabin
06. Periksa kondisi clamp cable main harness di area center joint dan swing device
pada pemeriksaan di atas, segera ganti clamp jika di perlukan
# PASTIKAN MACHINE PADA LOKASI YANG AMAN
# PASTIKAN SEMUA PROSEDURE SAFETY TELAH TERPENUHI ( JSA or SOP , ISOLATION PROCEDURE etc )
# PASTIKAN KOMUNIKASI TELAH TERJALIN SESAMA REKAN KERJA
# PASTIKAN SEMUA PERLENGKAPAN KESELAMATAN DI GUNAKAN DENGAN BENAR

laporan kondisi pemeriksaan sebelum dan sesudah service

Before After
Posisikan kunci kontak ke posisi ON dengan posisi emergency cabin & autoidle OFF
1. Display active, dan indicator battery charge & Pump transmission ON
2. Tekan travel mode switch ( RH panel ),perubahan display travel speed ( kelinci/kura2 )
3. Tekan Horn switch , HORN terdengar ( dan nyaring )
4. Naikkan ladder , indicator ladder OFF
Pastikan kondisi aman!!, throtle pada minimum
1. Start Engine, prelube berfungsi sebelum engine running
2. Tachometer menunjukkan rpm low idle ( catat rpm ) rpm rpm
3. Warning indicator Battery charge dan Pump transmission OFF
3. Naikkan perlahan throtle sampai maximum dengan auto idle off ( catat rpm ) rpm rpm
4. Tekan switch autoidle, RPM akan turun ke 1400 rpm ( catat rpm ) rpm rpm
turunkan kembali rpm ke posis low idle
EMERGENCY SWITCH CABIN A. Engine posisi stoped
Posisikan switch emergency ke posisi B. Pressure Hydraulic tank release
ON ( EMER ) C. Emergency warning displpay ON
D. Start switch tidak berfungsi
Posisikan mergency switch ke normal, dan start kembali engine ( pastikan kondisi aman !!! )
Ladder Swing stop function A. Warning ladder pada display ON
Turunkan ladder ke maximum position B. Turunkan shut off lever & perlahan operasikan swing
Ladder Swing stop function A. Warning ladder pada display OFF
Naikkan ladder ke maximum B. Turunkan shut off lever & perlahan operasikan swing
Fungsi Travel alarm A. Turunkan shut off lever, perlahan operasikan travel
Fungsi engine stop A. Putar key switch OFF, engine stoped
KEMBALIKAN KE KONDISI SEMULA SEBELUM MENINGGALKAN MACHINE
Mengetahui
Electrician Foreman Supervisor

( ………………… ) ( ………….. ) ( ……………. )

ELECTRICAL SYSTEM SERVICE SHEET EX1900-5
Check sheet type C
DATE PIT/Location
MACHINE NO HOUR METER
SERVICE TYPE ELECTRICIAN

CONTROL BOX KANAN.

01. Buka Control Box sebelah kanan operator dan bersihkan debu dan kotoran dalam panel
02. Periksa kabel, clamp dan protector harness di dalam panel control box kanan
03. Periksa kondisi emergency switch dan key switch pada RH control box
04. Periksa kabel, konektor dan protector yang menuju switch panel RH control BOX
05. Pasang kembali cover RH panel control box dan lengkapi bautnya
CONTROL BOX BELAKANG
01. Buka Control Box sebelah belakang operator dan bersihkan debu dan kotoran dalam panel
02. Periksa konektor, kabel, clamp dan protector harness di dalam panel control box belakang
CONTROL PANEL KIRI
01. Buka control panel sebelah kiri
02. Bersihkan debu dan kotoran di dalam panel
03. Periksa kabel, konektor dan protector yang menuju switch panel LH panel BOX
04. Periksa Bulb warning alarm dan fault pada LH panel
05. Periksa kondisi A/C control switch ( 3 ea ) dan radio
06. Pasang kembali cover LH panel dan lengkapi bautnya
CONTROL PANEL UNDER CABIN
01. Buka Control panel under cabin lalu bersihkan debu dan kotoran dalam panel
02. Periksa konektor, kabel, clamp dan protector harness di dalam panel box
03. Periksa kondisi rellay dan controller konektor dalam panel
WATER RESERVOIR
01. Periksa konektor, kabel, clamp dan protector di area water reservoir system
02. Periksa kondisi sensor level dan sensor warning lamp dan konektornya
03. Lumasi konektor sensor dengan grease corrosion inhinbitor
DUST SENSOR MAIN PUMP, SWING MOTOR & CENTER JOINT
01. Lumasi konektor dust sensor semua Main Pump ( 1 to 6 ) dengan grease corrosion inhibitor
02. Lumasi konektor dust sensor swing motor dengan grease corrosion inhibitor
03. Lumasi konektor dust sensor drain line center joint dengan grease corrosion inhibitor
Mengetahui
Electrician Foreman Supervisor

( ………………… ) ( ………….. ) ( ……………. )

ELECTRICAL SYSTEM SERVICE SHEET EX1900-5
Check sheet type D
DATE PIT/Location
MACHINE NO HOUR METER
SERVICE TYPE ELECTRICIAN

PANEL CABIN DEPAN ATAS DAN BAWAH

01. Buka panel cabin depan atas dab bawah lalu bersihkan kotoran dan debu
02. Periksa kabel, clamp dan protector harness di dalam panel tersebut
03. Periksa kondisi motor wiper dan bracketnya
04. Periksa kondisi speaker dan hourmeter serta fungsinya
05. Pasang kembali cover panel dan lengkapi bautnya …….hrs
# PASTIKAN MACHINE PADA LOKASI YANG AMAN
# PASTIKAN SEMUA PROSEDURE SAFETY TELAH TERPENUHI ( JSA or SOP , ISOLATION PROCEDURE etc )
# PASTIKAN KOMUNIKASI TELAH TERJALIN SESAMA REKAN KERJA
# PASTIKAN SEMUA PERLENGKAPAN KESELAMATAN DI GUNAKAN DENGAN BENAR
Proses pengecekan Fenomena Condition
Posisi emergency cabin & autoidle OFF
Posisikan key switch ke ON dan tekan A. Level check ( Engine coolant level )
LEVEL CHECK switch ( panel LH )
B. Level check ( Engine oil level )
C. Level check ( Hydraulic oil level )
Tekan Indicator & buzzer check switch A. Buzzer active
( panel LH )
B. All lamp indicator and warnign lamp lit ON
Periksa pembacaan indicator dan 1. Engine tachometer ( harus menunjukkan 0 min-1 ) rpm
gauge pada display 2. Engine coolant temperature indicator ( temp terendah )
3. Fuel level gauge ( sesuai level dan tidak ada warning )
4. Hydraulic oil temp ( di zona putih atau biru )
Periksa beberapa item indicator 1. Battery charge warning indicator
warning
2. Pump transmission oil pressure warning indicator
Emergency switch 1. Emergency switch di engine room depan
Posisikan emergency switch ke posisi EMERGENCY 2. Emergency switch di engine room belakang
secara terpisah, Warning emergency display active dan
3. Emergency switch di ruang pompa ( belakang )
engine start switch tidak akan berfungsi
4. Emergency switch di ruang pompa ( depan )
Limit switch valve close 1. limit switch di return oil cooler depan
Putar lever valve close satu per satu sehingga tidak 2. limit switch di return oil cooler belakang
bersinggungan dengan lever dari limit switch sehingga
3. limit switch di Suction tank
warning lamp valve close on

Kembalikan switch dan lever ke posisi semula setelah pengecekan

PASTIKAN KONDISI AMAN!!!
Posisikan throtle ke minimum
Start engine dan catat kondisi panel
Fungsi safety rellay dan system
(minimum 3 orang dan pastikan
komunikasi berjalan dengan benar )
1. Engine tachometer ( low RPM ) rpm
2. Baterry charge warning indicator
3. Pump transmisson oil pressure warning indicator
posisikan engine low idle, tekan start switch dan pastikan starting
motor tidak bekerja saat engine sedang running

Putar keyswitch ke off Engine berhenti secara total

Mengetahui
Electrician Foreman Supervisor

( ………………… ) ( ………….. ) ( ……………. )
