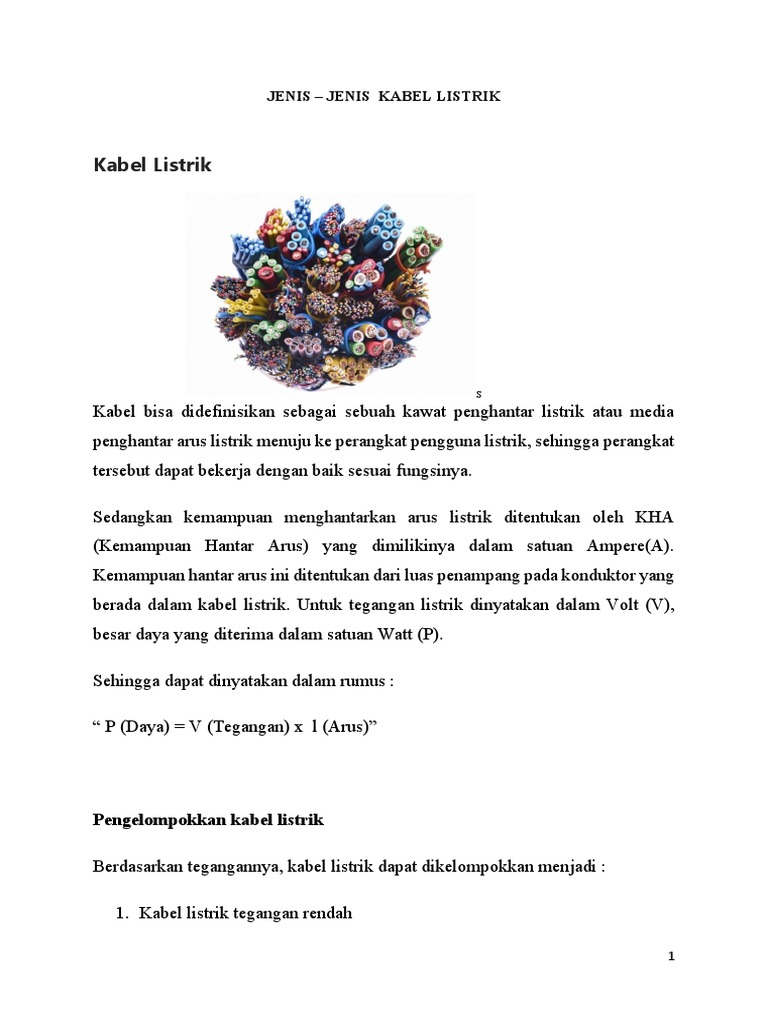

Kabel Listrik
s
Kabel bisa didefinisikan sebagai sebuah kawat penghantar listrik atau media
penghantar arus listrik menuju ke perangkat pengguna listrik, sehingga perangkat
tersebut dapat bekerja dengan baik sesuai fungsinya.
1
2. Kabel listrik tegangan menengah
3. Kabel listrik tegangan tinggi
Pada umumnya bentuk fisik kabel listrik terdiri dari 2 bagian , yaitu :
1. Konduktor
Bagian ini terbuat dari bahan tembaga, aluminium atau logam yang berupa
serabut. Terkadang juga digunakan bahan lainnya seperti perak dan emas, namun
ini untuk penggunaan khusus dan harganya juga sangat mahal.
2. Isolator
Bagian yang membungkus konduktor dan tidak bisa menghantarkan arus listrik.
Isolator berfungsi untuk melindungi kabel supaya tidak terpapar oleh pengaruh
alam sekitar, melindungi perangkat agar tidak terjadi hubungan pendek (konslet),
serta melindungi manusia dari tersengat aliran listrik yang mengalir. Pada
umumnya, isolator terbuat dari bahan karet, plastik, dan bisa juga dari bahan
polymer. Semakin baik tingkat isolator dalam menghambat arus listrik dan
menahan panas, maka semakin baik pula kualitas isolator tersebut.
2
Jenis-jenis Kabel Listrik
A. KABEL NYM
Kabel NYM adalah kabel dengan inti tembaga berisolasi PVC dengan inti lebih
dari satu dan berisolasi PVC di bagian luar. Kabel jenis NYM ini hanya
direkomendasikan khusus untuk instalasi tetap di dalam bangunan yang dimana
penempatannya biasa diluar/ didalam tembok ataupun didalam pipa (conduit).
Kabel NYM berinti lebih dari satu, kabel NYM ini dilapisi dengan isolator dan
bahan luar dari kabel NYM ini dilapisi dengan isolasi PVC biasanya warna putih
atau abu-abu, ada yang berinti 2, 3 atau 4. Kabel NYM memiliki lapisan isolasi
dua lapis, sehingga tingkat keamanannya lebih baik terutama untuk instalasi
listrik, kabel ini juga dapat dipergunakan dilingkungan kering maupun basah,
namun tidak untuk ditanam karena setiap dan keseluruhan kabel inti masing-
masing dilindungi dengan isolator.
3
Kelebihan : memiliki Isolasi sebanyak 2 lapis, sehingga tingkat keamanan lebih
baik dari kabel NYA. Kabel ini dapat digunakan pada area yang kering maupun
basah,.
Kekurangan : penggunaan kabel ini tidak dapat ditanam langsung ke tanah dan
untuk harganya lumayan mahal.
B. KABEL NYY
Y = Isolasi PVC
Kabel NYY merupakan kabel yang memiliki lebih dari satu inti tembaga dengan
isolasi PVC dan selubung luar berbahan PVC. Kabel NYY bisa dibilang
4
penyempurnaan dari kabel NYA dan NYM. Kabel ini cocok digunakan untuk
instalasi listrik tetap seperti di bawah tanah ataupun tempat outdorr lain namun
tetap harus diberikan perlindungan khusus seperti pipa. Kabel NYY memiliki
jumlah inti tembaga 2 , 3 atau 4 dengan lapisan isolasi PVC berwarna hitam.
Bahan isolator untuk jenis kabel ini memiliki konstruksi yang lebih kuat dan kaku
karena terdapat selubung tambahan dan berbahan anti gigitan tikus.
Kelebihan : kabel ini memiliki ketahanan yang sangat tinggi dan lebih aman,
serta kabel bisa ditanam dibawah tanah.
C. KABEL NYA
5
hitam, kuning, biru ataupun kuning strip hijau. Lapisan isolator ini hanya terdiri
dari satu lapis saja.
Keunggulan kabel listrik NYA adalah memiliki harga yang jauh lebih murah jika
dibandingkan dengan jenis kabel listrik lainnya. Bahkan penggunaannya
terbilang lebih mudah untuk menentukan jumlah kabel listrik yang dibutuhkan.
Sedangkan kekurangannya adalah mudah mengalami cacat jika terkena goresan,
gigitan tikus, maupun cuaca, karena memang lapisan isolatornya terdiri dari satu
lapis. Untuk meminimalisir terjadinya kerusakan, maka kabel listrik NYA harus
dilindungi dengan menggunakan pipa PVC atau bisa juga dipasang di udara
supaya jauh dari jangkauan.
Berikut ini adalah beberapa hal penting yang perlu diperhatikan dalam
penggunaan kabel listrik NYA:
• Kabel listrik NYA harus dilindungi oleh pipa instalasi untuk pemasangan
tetap pada jangkauan tangan.
• Jika dipasang pada tempat dengan kondisi lembab maka kabel NYA harus
dilindungi dengan pipa PVC.
• Kabel listrik harus dilindungi pipa intalasi terlebih dahulu, jangan sampai
ditempel langsung pada plesteran kayu ataupun ditanam secara langsung
pada plesteran atau kayu.
• Jika pemasangan di luar jangkauan tangan, maka boleh terbuka dengan
menggunakan isolator jepit ataupun rol isolator. Cara pemasangan harus
menggunakan jarak setidaknya 1 cm dari dinding maupun bagian lain
bangunan.
• Dapat digunakan di peralatan listrik dan PHB.
• Hindari pemasangan yang dilakukan di ruangan basah seperti misalnya di
alam terbuka, di tempat kerja dan di gudang.
6
D. KABEL NYAF
Kabel NYAF adalah kabel listrik yang mempunyai inti dibuat dari bahan tembaga
berserabut, dan dilapisi dengan PVC kualitas menengah. Jenis kabel listrik ini
mempunyai fleksibilitas tinggi sehingga banyak digunakan di instalasi listrik di
panel-panel atau jalur yang berkelok-kelok. Dalam penggunaannya, kabel listrik
harus memiliki perlindungan lebih dengan penambahan pipa distribusi. Kabel ini
juga mudah mengalami korosi dalam jangka waktu yang cukup khususnya pada
bahan inti yang berasal dari tembaga campuran. Sebaiknya dipasang ditempat dan
lingkungan dalam kondisi kering. Tidak disarankan untuk dipasang pada kondisi
lembab ataupun basah apalagi jika tidak bisa terkena cuaca langsung.
Kabel ini memiliki voltase 300 sd 500 volt. Biasanya kabel ini berfungsi untuk
kabel control atau kabel ground. Kabel NYAF ini memiliki ukuran 0.75mm sd
400mm dan memiliki juga berbagai macam warna seperti warna hitam, merah,
biru, abu abu dan kuning strip hijau.
7
A = Kabel tunggal
F = Penghantar kawat halus (Serabut)
E. KABEL NYYHY
Kabel listrik NYYHY merupakan kabel yang terdiri dari 2 sampai 3 kabel yang
berinti serabut dan masing-masing dilindungi oleh isolator PVC dan kemudian
semuanya dibungkus dengan isolator utama. Kabel jenis ini banyak digunakan
8
sebagai penghubung antara peralatan listrik ataupun stop kontak rumah yang
pemasangannya pada atap dan dinding ruangan. Biasanya kabel ini digunakan
hanya untuk aliran listrik rumah tangga uang memiliki daya 900 Watt ke bawah.
Untuk listrik rumah tangga yang memiliki daya 900 Watt ke atas, dapat
menggunakan kabel berinti tunggal jenis NYM.
Sebenarnya kabel NYMHY dan NYYHY memiliki sedikit perbedaan, antara lain:
• Isolator utama kabel NYMHY berwarna putih sedangkan isolator utama kabel
NYYHY berwarna hitam.
• Kabel NYYHY memiliki kualitas yang lebih baik dibanding dengan NYMHY,
lebih kuat serta lebih aman.
F. KABEL NYMHY
9
Kabel NYMHY adalah kabel dengan inti tembaga berserabut (tembaga fleksibel)
dengan isolasi PVC. Dengan kabel inti tunggal atau lebih dengan selubung isolasi
PVC (300v – 500v). Jenis kabel ini difungsikan untuk instalasi listrik rumah yang
sering di pindah-pindahkan dan harus di tempat kering. Kabel ini memiliki isolasi
plastik tahan panas. Pada titik sambung kabel dengan alat, temperatur tidak boleh
lebih dari 85 derajat celcius agar tidak membahayakan kabel itu sendiri.
Kabel NYMHY/NYYHY adalah tipe kabel listrik yang memakai inti tembaga
berserabut serta dilapisi isolator. Selain itu, intinya terdiri dari dua atau lebih
dengan ukuran medium. Kabel ini dipakai untuk keperluan harian yang harus
menyambungkan ke alat elektronik.
G. KABEL NHYMHYO
Jenis kabel ini memiliki lebih dari satu inti tembaga berserabut yang diisolasi
dengan bahan isolator PVC dan memiliki selubung luar. Kabel ini sering dipakai
di peralatan audio, seperti sound system, kabel loudspeaker, dan lain-lain. Kabel
NYMHYO tidak didesain untuk instalasi listrik arus besar dan penggunaannya
hanya untuk di dalam ruangan karena kabel ini tidak memiliki selubung luar yang
tahan cuaca.
10
H. KABEL BC
Kabel BC atau bare core adalah kabel yang tidak memiliki lapisan isolator,
sehingga lebih sering digunakan pada instalasi penangkal petir dan dalam
instalasi grounding. Namun, penggunaan kabel BC disarankan menggunakan
bahan pelindung seperti pipa PVC. Kabel ini adalah konduktor kabel saja. Banyak
istilah yang umum dalam kabel BC salah satunya adalah kabel telanjang, karena
kabel ini terlihat hanya konduktor saja tanpa jaket pelindung apapun. Kabel BC
terbagi menjadi 2 jenis, yaitu kabel Alumunium atau Tembaga. Kabel BC
Tembaga disebut BCC Bare Copper Conductor dan kabel BC Alumunium disebut
AAC All Aluminium Conductor AAC. Masing-masing kabel BC mempunyai
perkembangan tipe kabel masing-masing untuk lebih bagus seperti BCC
mempunyai tipe BCC-Hard, atau AAC mempunyai AAAC All Aluminium Alloy
Conductor seperti penjelasan di atas AAAC atau ACAR. Pemakaian = Saluran
diatas tanah dan penghantar pentanahan.
I. KABEL ACSR
11
Kabel ACSR adalah kabel yang terbuat dari alumunium dengan inti kawat baja
dan biasanya dipakai pada instalasi arus listrik skala besar seperti pada
perusahaan listrik. Kabel ini berfungsi sebagai penghantar tegangan listrik
berarus besar antar menara distribusi listrik. Kabel ini tidak memiliki lapisan
isolator, dengan tujuan agar kabel inti utama dapat segera menurunkan suhunya
saat menghantarkan arus yang begitu besar.
J. KABEL NYTGBY/NYFGBF/NYBY
Kabel NYFGBY adalah kabel yang memiliki satu atau lebih inti tembaga
dengan isolasi PVC, yang dilindungi kawat baja bulat, terlilit plat baja serta
isolasi luar berbahan PVC. Kabel NYRGBY/NYFGBY digunakan untuk
instalasi listrik tetap dalam tanah yang ditanam secara langsung tanpa
membutuhkan perlindungan tambahan karena daya tahan yang sudah sangat
kuat. Kecuali jika ditanam di bawah jalan raya, tetap diperlukan perlindungan
berupa PVC tambahan. Kedalaman maksimal untuk pemasangan kabel
disarankan 80cm.
12
Kode Kabel NYGB
N = Kabel dengan inti tembaga
Y = Isolasi berbahan PVC
F = Pelindung kawat baja pipih
Gb = Dililit plat baja
Y = Isolasi luar berbahan PVC
Jadi, kabel NYFGbY adalah kabel dengan inti tembaga ber-isolasi PVC, dan
ber-inti lebih dari satu, dilindungi pelat baja pipih atau dililit pelat baja, dengan
isolasi bagian luar PVC.
