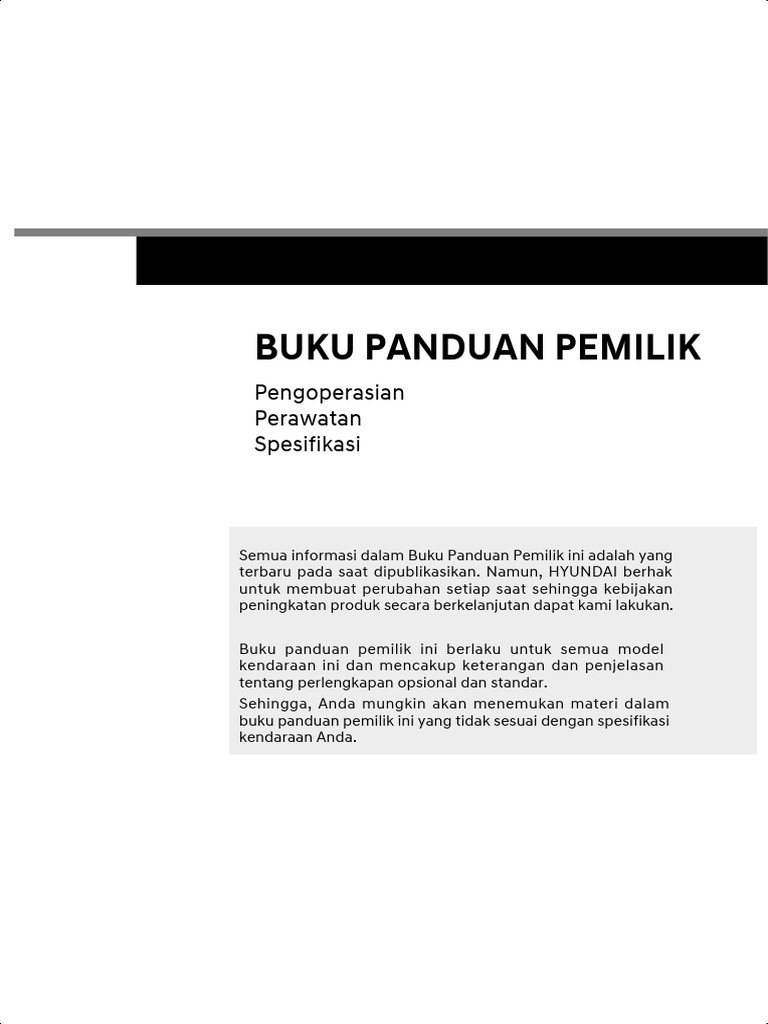

BUKU PANDUAN PEMILIK

Pengoperasian
Perawatan
Spesifikasi

Semua informasi dalam Buku Panduan Pemilik ini adalah yang

terbaru pada saat dipublikasikan. Namun, HYUNDAI berhak
untuk membuat perubahan setiap saat sehingga kebijakan
peningkatan produk secara berkelanjutan dapat kami lakukan.

Buku panduan pemilik ini berlaku untuk semua model

kendaraan ini dan mencakup keterangan dan penjelasan
tentang perlengkapan opsional dan standar.
Sehingga, Anda mungkin akan menemukan materi dalam
buku panduan pemilik ini yang tidak sesuai dengan spesifikasi
kendaraan Anda.
Pengantar

PERHATIAN: MEMODIFIKASI
KENDARAAN HYUNDAI ANDA
Kendaraan HYUNDAI Anda tidak boleh dimodifikasi dengan cara apa pun. Dengan
memodifikasinya dapat memengaruhi kinerja, keselamatan, atau ketahanan kendaraan
HYUNDAI Anda dan disamping itu, memungkinkan, melanggar ketentuan yang mencakup
garansi kendaraan. Memodifikasi juga dapat melanggar peraturan yang ditetapkan oleh
Departemen Transportasi dan lembaga pemerintah lainnya di negara Anda berada.

PEMASANGAN RADIO DUA

ARAH ATAU TELEPON SELULER
Kendaraan Anda dilengkapi dengan electronic fuel injection dan komponen elektronik lainnya.
Mungkin saja radio dua arah atau telepon seluler yang dipasang/disesuaikan dengan tidak benar
akan berpengaruh kurang baik pada sistem elektronik. Untuk alasan ini, kami menyarankan
Anda mengikuti instruksi pabrikan radio atau berkonsultasi dengan dealer HYUNDAI Anda
untuk tindakan pengamanan atau instruksi khusus jika Anda memilih untuk memasang salah
satu perangkat ini.
 01

PERINGATAN KESELAMATAN DAN KERUSAKAN KENDARAAN

Buku panduan ini berisi informasi dengan titel BAHAYA, PERINGATAN, PERHATIAN dan
PEMBERITAHUAN.
Titel ini menunjukkan hal berikut:

BAHAYA
BAHAYA menunjukkan situasi yang berbahaya, jika tidak dihindari, akan
mengakibatkan kematian atau cedera serius.

PERINGATAN
PERINGATAN menunjukkan situasi yang berbahaya, jika tidak dihindari, dapat
mengakibatkan kematian atau cedera serius.

PERHATIAN
PERHATIAN menunjukkan situasi yang berbahaya, jika tidak dihindari, dapat
mengakibatkan cedera ringan atau sedang.

PEMBERITAHUAN
PEMBERITAHUAN menunjukkan situasi yang jika tidak dihindari, dapat meng-
akibatkan kerusakan pada kendaraan
Daftar isi

Pengantar/Gambaran umum kendaraan 1

listrik Anda

Informasi kendaraan 2
Sistem keamanan dan kursi 3
Instrument cluster 4

Fitur kenyamanan 5

Mengemudikan kendaraan Anda 6

Sistem bantuan pengemudi 7

Situasi darurat 8

Perawatan 9

Index I
1. Pengantar/Gambaran Umum
Kendaraan Listrik Anda

Informasi. .....................................................................................................................1-3
1
HYUNDAI Motor Company. ....................................................................................1-3
PERATURAN DESAIN AUSTRALIA. .........................................................................1-3
Cara menggunakan panduan ini. ...........................................................................1-3
Pesan keselamatan..................................................................................................1-4
Modifikasi kendaraan ..............................................................................................1-4
Tentang “Memulai kendaraan listrik Anda”...............................................................1-6
Penjelasan kendaraan listrik Anda .............................................................................1-7
Karakteristik kendaraan listrik Anda.......................................................................1-7
Tindakan pencegahan saat menggunakan baterai tegangan tinggi ...................1-8
Tindakan pencegahan lain untuk manajemen kendaraan listrik..........................1-9
Mengisi daya kendaraan listrik Anda .........................................................................1-10
Tindakan pengamanan untuk mengisi daya kendaraan listrik Anda....................1-10
Memeriksa informasi standar tentang pengisian daya kendaraan listrik Anda..1-13
Menggunakan pengisi daya AC ..............................................................................1-16
Menggunakan pengisi daya DC .............................................................................1-18
Menggunakan pengisi daya portabel (ICCB) .........................................................1-20
Menggunakan fitur mode EV......................................................................................1-26
Memeriksa konfigurasi layar mode EV...................................................................1-26
Memeriksa informasi energi ...................................................................................1-27
Mengatur waktu keberangkatan berikutnya .........................................................1-29
Mengatur jadwal pengisian daya dan iklim ...........................................................1-30
Menetapkan batas pemakaian daya baterai saat menggunakan Vehicle to Load
(V2L)..........................................................................................................................1-32
Pengaturan fitur khusus kendaraan listrik .............................................................1-32
Menggunakan fitur V2L...............................................................................................1-37
Tindakan pengamanan saat menggunakan fitur V2L ...........................................1-37
Menggunakan daya listrik di luar kendaraan .........................................................1-39
Menggunakan arus listrik di dalam kendaraan .....................................................1-40
Pemecahan masalah V2L ........................................................................................1-41
Aux. Battery Saver+ (Penghemat Daya Baterai) .......................................................1-43
Mengemudikan kendaraan listrik Anda .....................................................................1-44
Memulai dan menghentikan kendaraan ................................................................1-44
Memeriksa informasi mengemudi pada kendaraan listrik ...................................1-45
Penanganan kecelakaan atau kebakaran ..................................................................1-55
Mematikan daya baterai bertegangan tinggi ........................................................1-55
Jika kendaraan listrik terbakar................................................................................1-56
1 Jika kendaraan listrik terendam air ........................................................................1-56
Jika perlu menderek kendaraan listrik ...................................................................1-56
Tindakan pencegahan lain jika kendaraan listrik mengalami kecelakaan ...........1-57
 1
INFORMASI
Selamat, dan terima kasih telah memilih HYUNDAI. Kami senang menyambut Anda dengan
semakin banyak orang cerdas yang mengendarai HYUNDAI. Kami sangat bangga dengan
teknik yang canggih dan konstruksi yang berkualitas tinggi dari setiap kendaraan HYUNDAI
yang kami produksi.
Buku Panduan Pemilik Anda ini akan memperkenalkan fitur dan pengoperasian HYUNDAI baru
Anda. Untuk mengenal kendaraan HYUNDAI baru Anda, sehingga Anda dapat menikmatinya
sepenuhnya, bacalah Buku Panduan Pemilik ini dengan saksama sebelum mengemudikan
kendaraan baru Anda.
Buku ini berisi informasi dan instruksi keselamatan penting yang bertujuan untuk
membiasakan diri Anda dengan kontrol kendaraan dan fitur keselamatan sehingga Anda
dapat mengoperasikan kendaraan dengan aman.
Buku ini juga berisi informasi tentang perawatan yang dirancang untuk meningkatkan
pengoperasian kendaraan yang aman. Disarankan agar semua servis dan perawatan pada
kendaraan Anda dilakukan oleh dealer resmi HYUNDAI. Dealer resmi HYUNDAI siap
memberikan servis, perawatan, dan bantuan yang berkualitas tinggi lainnya yang mungkin
diperlukan.
Buku Panduan Pemilik ini harus dianggap sebagai bagian yang permanen dari kendaraan Anda,
dan harus disimpan di dalam kendaraan sehingga Anda dapat merujuknya kapan saja. Buku
ini harus tetap berada pada kendaraan jika Anda menjualnya untuk memberikan informasi
penting tentang pengoperasian, keselamatan, dan perawatan kepada pemilik berikutnya.
HYUNDAI Motor Company
PERHATIAN
Kerusakan kendaraan yang parah dapat disebabkan oleh penggunaan pelumas yang
berkualitas buruk yang tidak memenuhi spesifikasi HYUNDAI. Anda harus selalu
menggunakan pelumas yang berkualitas tinggi yang memenuhi spesifikasi yang tercantum
pada Buku Panduan Pemilik ini.

PERATURAN DESAIN AUSTRALIA

Plat kepatuhan yang menunjukkan bahwa kendaraan Anda telah diuji dan terbukti memenuhi
semua Peraturan Desain Australia/Australian Design Rules (ADR) yang relevan yang berlaku
pada tanggal pembuatan kendaraan.
Setiap komponen yang sesuai dengan ADR ini tidak boleh dilepas atau diubah dan harus
dijaga dalam kondisi baik setiap saat agar kendaraan layak jalan dan dapat didaftarkan oleh
semua otoritas yang memungkinkan pendaftaran.
Kami menyarankan agar Anda berkonsultasi dengan dealer HYUNDAI sebelum melakukan
perbaikan yang dapat mempengaruhi area ini atau jika membutuhkan klasifikasi lebih lanjut
tentang peraturan desain atau fitur keselamatan. Tidak mematuhi peringatan di atas dapat
membuat kepatuhan kendaraan tidak valid dan dapat menyebabkan cedera pribadi yang
seharusnya dapat dihindari.
Cara menggunakan buku panduan ini
Kami ingin membantu Anda mendapatkan kesenangan dalam berkendara semaksimal
mungkin dari kendaraan Anda. Buku Panduan Pemilik Anda dapat membantu Anda dalam
banyak hal. Kami sangat menyarankan Anda membaca seluruh buku ini. Untuk meminimalkan
kemungkinan kematian atau cedera, Anda harus membaca bagian PERINGATAN dan
PERHATIAN dalam manual.
Ilustrasi melengkapi kata-kata dalam buku ini untuk menjelaskan cara terbaik menikmati
kendaraan Anda. Dengan membaca buku panduan pemilik Anda ini, Anda akan belajar tentang
fitur, informasi keselamatan penting, dan tips mengemudi dalam berbagai kondisi jalan.
1-3
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Sistematika isi buku secara umum dari buku manual ini tersedia pada Daftar lsi. Dengan
menggunakan indeks ketika mencari area atau subjek tertentu; yang memiliki daftar abjad
dari semua informasi dalam buku manual ini.
Bagian: Buku Panduan ini memiliki sembilan bab yang ditambah indeks. Setiap bagian
dimulai dengan daftar isi singkat, sehingga Anda dapat mengetahui sekilas bagian yang
memiliki informasi yang Anda inginkan.
Pesan Keselamatan
Keselamatan Anda, dan keselamatan orang lain, sangat penting. Buku Panduan Pemilik
ini berisikan banyak tindakan pencegahan keselamatan dan prosedur pengoperasian.
lnformasi ini akan memberitahu Anda untuk potensi bahaya yang mungkin akan menyakiti
Anda atau orang lain, serta kerusakan pada kendaraan Anda.
Pesan keselamatan akan ditemukan pada label kendaraan dan buku panduan ini yang
menjelaskan bahaya dan apa yang harus dilakukan untuk menghindari atau mengurangi risiko
tersebut.
Peringatan dan petunjuk yang terdapat dalam buku manual ini adalah untuk keselamatan
Anda. Tidak mengikuti peringatan dan instruksi keselamatan dapat menyebabkan cedera
serius atau kematian.
Secara keseluruhan buku panduan ini menggunakan simbol BAHAYA, PERINGATAN,
PERHATIAN, PEMBERITAHUAN dan SIMBOL PERINGATAN KESELAMATAN.

Tanda ini merupakan simbol peringatan keselamatan. Hal ini digunakan untuk mengingatkan
Anda agar terhindar dari potensi bahaya cedera fisik. Patuhi semua pesan keselamatan dengan
mengikuti simbol-simbol tersebut untuk menghindari kemungkinan cedera atau kematian.
Simbol peringatan keselamatan didahului kata-kata BAHAYA, PERINGATAN, dan PERHATIAN.
BAHAYA
BAHAYA menunjukkan adanya situasi yang berbahaya, jika tidak dihindari, akan mengakibatkan
kematian atau cedera serius.

PERINGATAN
PERINGATAN menunjukkan situasi yang berbahaya, jika tidak dihindari, dapat mengakibatkan
kematian atau cedera serius.

PERHATIAN
PERHATIAN menunjukkan situasi yang berbahaya, jika tidak dihindari, bisa mengakibatkan
cedera kecil atau sedang.

PEMBERITAHUAN
PEMBERITAHUAN menunjukkan situasi di mana jika tidak dihindari, bisa mengakibatkan
kerusakan kendaraan.
Modifikasi kendaraan
• Kendaraan ini tidak boleh dimodifikasi. Memodifikasi kendaraan Anda dapat
memengaruhi performa kendaraan, keamanan atau daya tahan (durability), dan bahkan
dapat melanggar peraturan pemerintah tentang keselamatan dan emisi.
Selain itu, kerusakan atau masalah performa yang dihasilkan dari memodifikasi apa
pun mungkin tidak tercakup dalam garansi kendaraan.

1-4
 1
• Jika Anda menggunakan perangkat elektronik yang tidak diizinkan, hal tersebut
dapat menyebabkan kendaraan beroperasi secara tidak normal, kerusakan kabel,
daya baterai terkuras dan kebakaran.

1-5
Pengantar/Gambaran Umum Kendaraan Listrik Anda

TENTANG “MEMULAI KENDARAAN LISTRIK ANDA”

”Memulai kendaraan listrik Anda” akan memberikan informasi tentang teknologi baru yang
diterapkan pada kendaraan dan menjelaskan cara menggunakan fitur utama. “Memulai
dengan kendaraan listrik Anda” memungkinkan Anda dengan cepat dan mudah Penjelasan
fitur kendaraan baru dan cara mengoperasikannya dengan nyaman.
• Sebelum mengemudi, baca dengan seksama buku panduan pemilik yang disertakan
dengan kendaraan dan ikuti semua informasi keselamatan dan tindakan pencegahan
untuk setiap fitur kendaraan.
• “Memulai kendaraan listrik Anda” mencakup semua spesifikasi opsional. Hal ini mungkin
termasuk penjelasan untuk fitur yang tidak dilengkapi di dalam kendaraan.
• Gambar eksterior dan interior kendaraan pada “Memulai kendaraan listrik Anda”
mungkin berbeda dari kendaraan yang sebenarnya.

1-6
 1
PENJELASAN KENDARAAN LISTRIK ANDA
Kendaraan listrik digerakkan menggunakan daya baterai dan motor listrik. Pahami
karakteristik kendaraan listrik Anda dan periksa fitur-fitur yang harus Anda ketahui sebelum
mengendarainya.

Karakteristik kendaraan listrik Anda

Ciri-ciri yang membedakan kendaraan listrik dengan kendaraan bensin dan diesel adalah
sebagai berikut:
• Kendaraan listrik ramah lingkungan karena tidak menggunakan bahan bakar fosil
untuk menggerakannya. Selain itu, tidak seperti kendaraan bensin dan diesel, minim
kebisingan dan getaran, dan masa pakai kendaraan relatif lama.
• Saat melambat atau mengemudi pada turunan, akan menggunakan pengereman
regeneratif. Pengereman regeneratif akan mengisi daya baterai bertegangan tinggi
dan meminimalkan kehilangan energi.
• Jika daya baterai bertegangan tinggi hampir habis, Anda dapat mengisi daya kendaraan
menggunakan pengisi daya AC, pengisi daya DC, atau kabel pengisi daya portabel. Untuk
informasi lebih jelasnya, lihat “Mengisi daya kendaraan listrik Anda” di halaman 10.

Informasi
Pengereman regeneratif menggunakan motor listrik saat melambat dan mengerem, dan mengubah
energi kinetik menjadi energi listrik untuk mengisi daya baterai bertegangan tinggi.

Informasi baterai
Baterai yang digunakan pada kendaraan listrik adalah sebagai berikut:
• Baterai bertegangan tinggi (kapasitas tinggi): Menggerakkan motor dan
mengoperasikan A/C. Hal itu dapat diisi melalui pengisi daya AC, pengisi daya DC,
atau pengisi daya portabel.
• Baterai 12 V: Mengoperasikan semua lampu, wiper, dan sistem audio. Hal ini akan
terisi secara otomatis saat READY (indikator siap) ditampilkan di instrumen cluster
atau daya baterai bertegangan tinggi sedang diisi.

Komponen utama kendaraan listrik Anda

Komponen utama kendaraan listrik Anda dan fungsinya adalah sebagai berikut:
• On-Board Charger (OBC): Mengisi daya baterai bertegangan tinggi dengan mengubah
daya AC dari jaringan listrik menjadi daya DC.
• Inverter: Mengubah daya dari arus searah (DC) ke arus bolak-balik (AC) dan menyuplai
daya ke motor, dan mengubah daya dari AC ke DC dan mengisi daya baterai bertegangan
tinggi selama perlambatan dan pengereman.
• Low Voltage DC-DC Converter (LDC): Mengubah sumber daya baterai tegangan tinggi
menjadi sumber daya tegangan rendah (12 V) dan menyuplai daya ke perangkat listrik
di dalam kendaraan.
• Vehicle Control Unit (VCU): Mengontrol berbagai pengontrol dan sensor pada
kendaraan.
• Motor: Menggunakan daya listrik yang tersimpan dalam baterai bertegangan tinggi
untuk menggerakkan kendaraan (peran yang sama seperti mesin pada kendaraan
bensin dan diesel).
1-7
Pengantar/Gambaran Umum Kendaraan Listrik Anda

• Gear reduksi: Menyalurkan gaya rotasi motor ke ban pada kecepatan dan torsi yang
sesuai.
• Baterai bertegangan tinggi (baterai Lithium-ion): Menyimpan dan memasok daya
yang diperlukan agar kendaraan listrik dapat beroperasi. (Baterai 12 V yang dipasang
secara terpisah memberikan daya ke kendaraan saat kendaraan dalam kondisi ACC
atau OFF.)

PERINGATAN
• Jangan melepas atau membongkar konektor dan kabel baterai bertegangan tinggi.
Melakukannya dapat mengakibatkan kecelakaan, seperti tersengat listrik, dan
mengakibatkan cedera serius serta menurunkan kinerja dan daya tahan kendaraan
secara signifikan.
• Bila baterai bertegangan tinggi atau komponen yang berhubungan baterai memerlukan
pemeriksaan dan perawatan, kami sarankan Anda menghubungi dealer resmi HYUNDAI.
Tindakan pencegahan saat menggunakan baterai bertegangan
tinggi
Tindakan pencegahan untuk baterai tegangan tinggi saat mengemudi dan menyimpan
kendaraan adalah sebagai berikut:

PERHATIAN
• Jaga level daya baterai bertegangan tinggi agar tidak di bawah 10%. Menyimpan
kendaraan saat level daya baterai rendah untuk waktu yang lama dapat merusak baterai
atau mengurangi kapasitas baterai, berpotensi menyebabkan perlunya melakukan
penggantian baterai.
• Jika terjadi tabrakan dan kendaraan terbentur, kami menyarankan agar kendaraan
diperiksa oleh dealer resmi HYUNDAI untuk memeriksa status sambungan baterai.
• Menggunakan fitur V2L dapat mengurangi jarak mengemudi karena penggunaan energi
baterai tegangan tinggi, dan penggunaan secara berulang fitur V2L dapat menyebabkan
penurunan masa pakai/umur baterai bertegangan tinggi
• Penggunaan pengisi daya DC secara berulang kali dapat menyebabkan penurunan
masa pakai/umur baterai bertegangan tinggi.
• Level daya baterai bertegangan tinggi dapat berkurang secara alami meskipun kendaraan
tidak dikemudikan.
• Menyimpan kendaraan pada temperatur yang terlalu panas atau dingin dapat
menurunkan kinerja baterai.
• Jarak untuk sampai daya baterai habis/distance to empty (DTE) atau output daya dapat
bervariasi tergantung pada kondisi berkendara, seperti temperatur di luar. Berkendara
dengan kecepatan tinggi atau menanjak akan meningkatkan konsumsi daya baterai,
sehingga jarak tempuh menjadi lebih pendek.
• Jika Anda menggunakan A/C atau pemanas yang menggunakan arus daya baterai
bertegangan tinggi, DTE akan berkurang. Pertahankan temperatur yang tepat saat
menggunakan A/C atau pemanas.
• Tergantung pada periode penggunaan kendaraan, penurunan alami baterai dapat terjadi,
sehingga distance to empty (DTE) dapat berkurang. Ketika kapasitas pengisian daya
dan distance to empty (DTE) terus gagal, kami menyarankan agar kendaraan Anda
diperiksa oleh dealer resmi HYUNDAI.
• Jika Anda tidak menggunakan kendaraan dalam waktu yang lama, isi daya kendaraan
setidaknya sekali setiap tiga bulan untuk mencegah daya baterai habis sepenuhnya.
Ketika level daya baterai berkurang, segera isi daya kendaraan.
1-8
 1
• Agar baterai tetap dalam kondisi yang optimal, gunakan pengisi daya AC. Isi penuh
daya baterai saat level daya baterai 20% atau lebih rendah untuk membantu menjaga
baterai dalam kondisi yang optimal. (Disarankan untuk mengisi daya sebulan sekali
atau lebih.)
• Nilai level pengisian daya yang ditampilkan pada instrumen cluster dapat berkurang
sesuai dengan kondisi pengisian daya (status pengisi daya, temperatur di luar,
temperatur baterai, dll.). Untuk masa pakai dan keamanan baterai yang lebih lama,
setelah level pengisian tertentu tercapai, arus pengisian secara bertahap akan menurun
untuk mengisi daya baterai secara penuh.

Tindakan pencegahan lain untuk manajemen kendaraan listrik

PERHATIAN
• Jika memerlukan perawatan heat treatment setelah perbaikan atau pengecatan setelah
kendaraan mengalami kecelakaan, kinerja baterai bertegangan tinggi dapat menurun.
Jika memerlukan penerapan panas, kami sarankan Anda menghubungi dealer resmi
HYUNDAI.
• Saat membersihkan kompartemen motor, jangan gunakan mesin cuci bertekanan
tinggi. Melakukannya dapat mengakibatkan tersengat listrik, akibat pelepasan daya
listrik bertegangan tinggi, atau merusak sistem kelistrikan kendaraan.
• Jangan memasang suku cadang pihak ketiga atau suku cadang yang dimodifikasi
pada kendaraan. Melakukannya dapat merusak sistem tenaga listrik. Hanya gunakan
atau pasang suku cadang asli.

1-9
Pengantar/Gambaran Umum Kendaraan Listrik Anda

MENGISI DAYA KENDARAAN LISTRIK ANDA

Periksa detail informasi tentang pengisian daya kendaraan listrik dan isi daya kendaraan Anda.
Kendaraan listrik dapat diisi melalui pengisi daya AC atau pengisi daya DC yang dipasang di
stasiun pengisian umum. Dalam kondisi darurat, jika kendaraan tidak bisa sampai ke stasiun
pengisian umum, Anda dapat mengisi daya kendaraan melalui In-Cable Control Box (ICCB)
dengan sumber listrik (AC 220 V).
Untuk menemukan SPBU terdekat, lihat “Mencari stasiun pengisian daya terdekat”.

Tindakan pencegahan keamanan untuk mengisi daya kendaraan

listrik Anda
Sebelum mengisi daya kendaraan listrik Anda, baca dengan cermat dan ikuti semua informasi
keselamatan di bawah ini. Tidak melakukannya dapat menyebabkan tersengatan listrik atau
kebakaran dan mengakibatkan cedera serius, kematian, malfungsi, atau kerusakan properti.
Tindakan pencegahan untuk perangkat medis elektrik

PERINGATAN
Gelombang elektromagnetik yang dihasilkan dari pengisi daya dapat berdampak serius pada
perangkat medis elektrik, seperti alat pacu jantung implan. Saat menggunakan perangkat
tersebut, pastikan untuk berkonsultasi dengan dokter dan produsen untuk mengetahui apakah
pengisian daya kendaraan listrik Anda akan memengaruhi pengoperasian perangkat Anda.

Tindakan standar pengamanan untuk pengisian daya

PERINGATAN
• Sebelum mengisi daya, terapkan Electronic Parking Brake (EPB) dengan menginjak pedal
rem, tempatkan gear ke posisi P (Parkir) dan matikan kendaraan. Pergerakan kendaraan saat
mengisi daya dapat mengakibatkan kerusakan properti, cedera serius, atau kematian.
• Gunakan hanya pengisi daya yang ditentukan untuk kendaraan listrik Anda. Tidak melakukannya
dapat merusak pengisi daya, kabel pengisi daya, atau kendaraan. Selain itu, dapat menyebabkan
bahaya keselamatan, seperti kebakaran, ledakan, dll.
• Untuk menghindari kerusakan properti, cedera serius, atau kematian akibat tersengatan listrik
dan kebakaran, Ikuti instruksi di bawah ini:
- Jangan menyentuh konektor pengisi daya, steker pengisi daya, atau inlet pengisi daya saat
menyambungkan kabel ke pengisi daya dan inlet pengisian daya di kendaraan.
- Jangan menyentuh konektor pengisi daya dan steker pengisi daya dengan tangan yang
basah, atau berdiri di air atau salju saat menyambungkan kabel pengisi daya.
- Saat menyambungkan atau melepas kabel pengisi daya, Anda harus memegang handle
konektor pengisi daya dan steker pengisi daya.
- Gunakan pengisi daya tahan air. Jangan mengisi daya kendaraan di tempat yang
memungkinkan air hujan mengenai sambungan konektor kabel pengisi daya dan steker
pengisi daya.
- Pastikan tidak ada air, debu, atau kotoran lainnya pada sambungan kabel pengisi daya
dan steker pengisi daya.
- Segera hentikan pengisian daya jika Anda merasakan kondisi yang tidak normal, seperti
bau asap.
- Jangan mengisi daya kendaraan Jika ada petir.
1-10
 1
Informasi
• Saat mengisi daya, gear tidak dapat dipindahkan dari posisi P(Parkir) ke posisi lainnya.
• Pastikan pintu kendaraan tidak terkunci sebelum melepaskan konektor pengisian daya. Tombol
pembuka kunci pada konektor pengisi daya tidak bisa berfungsi saat pintu kendaraan terkunci.
• Untuk mengontrol temperatur baterai bertegangan tinggi saat mengisi daya atau saat temperatur
baterai tinggi, gunakan A/C untuk mendinginkan baterai. Hal ini dapat menimbulkan kebisingan
atau getaran dari pengoperasian kompresor A/C dan kipas pendingin, tetapi ini adalah kondisi
yang normal saat mengisi daya baterai bertegangan tinggi.
• Sistem pendingin dapat dioperasikan saat menggunakan A/C selama pengisian daya. Hal ini
dapat menurunkan kinerja A/C untuk sementara waktu.
• Tergantung pada kondisi dan daya tahan baterai bertegangan tinggi, spesifikasi pengisi daya,
dan temperatur di sekitar, waktu yang diperlukan untuk mengisi daya baterai dapat bervariasi.
• Terkadang, Anda mungkin akan mendengar suara frekuensi yang tinggi (suara bip kecil) di luar
kendaraan saat mengisi daya dengan pengisi daya 400VDC yang memburuk atau mengalami
penundaan komunikasi yang lama. Kebisingan frekuensi tinggi hanya dapat dihasilkan ketika
kendaraan mencoba mengurangi gelombang elektromagnetiknya sendiri untuk menjaga pengisian
daya DC sestabil mungkin. Jangan khawatir dengan bunyi bip ini, karena memang disengaja
dan tidak mempengaruhi performa pengisian daya atau kendaraan itu sendiri.

Tindakan pencegahan untuk mengoperasikan kipas pendingin

PERINGATAN

WL_MotorRoomHotCaution
Jangan letakkan tangan Anda di dekat kipas pendingin di kompartemen motor saat mengisi
daya. Kipas pendingin dapat beroperasi secara otomatis untuk mengontrol temperatur baterai,
meskipun kendaraan dimatikan.
Tindakan pencegahan untuk mengoperasikan pintu pengisian daya
Sebelum mengoperasikan pintu pengisian daya, baca dengan cermat dan ikuti semua informasi
keselamatan di bawah ini.
PERHATIAN
• Sebelum membuka pintu pengisian daya, periksa arah pintu terbuka dan pastikan tidak
ada gangguan dengan benda di sekitar saat membuka atau menutup pintu.
• Saat membuka dan menutup pintu pengisian daya, berhati-hatilah agar wajah, kepala,
dll. tidak terbentur, atau tangan atau bagian tubuh lainnya tidak terjepit di pintu.
• Jika Anda tidak dapat membuka pintu pengisian daya karena cuaca beku, ketuk perlahan
atau bersihkan es di dekat pintu pengisian daya.

1-11
Pengantar/Gambaran Umum Kendaraan Listrik Anda

• Jangan mencoba membuka paksa pintu pengisian daya. Hal ini dapat menyebabkan
kerusakan pada pintu pengisian daya atau menyebabkan malfungsi.
• Jangan pegang bagian yang menopang pintu pengisian daya. Kerusakan pada suku
cadang atau perubahan bentuk pada suku cadang dapat menyebabkan kerusakan
kendaraan dan kecelakaan.
Tindakan pencegahan untuk penggunaan, penanganan, dan penyimpanan
kabel pengisi daya
Tindakan pencegahan saat menggunakan kabel pengisi daya

PERHATIAN
• Untuk mencegah tersengat listrik, ganti kabel pengisi daya jika lapisan atau konektornya
rusak.
• Jangan memodifikasi atau membongkar kabel pengisi daya. Melakukannya dapat
mengakibatkan kebakaran, sengatan listrik, atau cedera.
• Jangan menarik atau memelintir kabel pengisi daya secara berlebihan, dan pastikan
kabel tidak terpelintir. Mati listrik atau kerusakan pada selubung isolasi kabel dapat
mengakibatkan sengatan listrik atau kebakaran.
• Jangan menyeret kabel pengisi daya di lantai atau meletakan objek di atasnya. Dapat
merusak isolasi kabel yang bisa menyebabkan sengatan listrik atau kebakaran.
• Jangan menempatkan kabel pengisi daya di dekat sumber panas atau alat pemanas.
• Jangan menjatuhkan atau membenturkan kabel pengisi daya dengan kuat. Selain itu,
pastikan tidak ada air atau cairan yang bersentuhan dengan kabel.
• Gunakan kabel pengisi daya hanya jika tidak ada anak di sekitarnya.
• Jika ada tanda-tanda kerusakan, korosi, atau karat pada konektor dan steker pengisi
daya, atau jika sambungan konektor dan steker pengisi daya terasa longgar, jangan
gunakan kabel tersebut. Kami menyarankan agar kendaraan Anda diperiksa oleh dealer
resmi HYUNDAI.

Tindakan pencegahan saat menangani dan menyimpan kabel pengisi daya

PERHATIAN
• Selalu jaga agar konektor dan steker pengisi daya tetap kering dan bersih.
• Pastikan konektor, steker, dan box kontrol (pengisi daya portabel) kabel pengisi daya tidak
terendam atau terkena air.
• Jaga agar kabel pengisi daya bebas dari air atau kelembapan, dan simpan di kompartemen
penyimpanan.
• Jangan menyimpan kabel pengisi daya di dekat sumber panas atau peralatan pemanas.
• Jauhkan kabel pengisi daya dari jangkauan anak-anak.
• Jika ada debu atau kotoran di dalam konektor atau steker pengisi daya, bersihkan menggunakan
air gun.
• Jika kabel pengisi daya terkontaminasi, lepaskan sepenuhnya kabel dari pengisi daya atau
power, dan bersihkan kotoran tersebut.
- Seka kabel pengisi daya secara perlahan dengan kain lembut yang dibasahi dengan larutan
air deterjen netral 3%, lalu gunakan kain yang bersih untuk menghilangkan kelembapan
sepenuhnya dan keringkan kabel di tempat teduh yang berventilasi baik.

1-12
 1
- Saat membersihkan kotoran, pastikan konektor pengisi daya dan colokan pengisi daya tidak
bersentuhan dengan air.
- Jangan gunakan pelarut organik, seperti bensin, thinner, atau deterjen. Hal itu dapat
menyebabkan perubahan bentuk, perubahan warna, atau merusak kabel pengisi daya.
- Saat menggunakan bahan dekontaminasi kendaraan, pastikan produk tidak mengandung
pelarut organik, seperti benzena, thinner, atau deterjen.

Memeriksa informasi standar tentang pengisian daya kendaraan

listrik Anda
Sebelum mengisi daya kendaraan Anda, periksa dan pahami informasi seperti perkiraan waktu
pengisian daya sesuai dengan tipe pengisian daya, pemeriksaan Status Pengisian Daya (State
of Charge [SOC]), dan pengaturan mode pengunci pengisi daya.

Memeriksa tipe dan waktu pengisian daya

Tipe pengisian daya untuk kendaraan listrik adalah sebagai berikut:
• Pengisi daya AC: Kendaraan listrik diisi melalui pengisi daya AC di stasiun pengisian
umum. Pengisi daya AC mungkin akan membutuhkan kabel pengisi daya AC (dijual
secara terpisah).
• Pengisi daya DC: Anda dapat mengisi daya dengan kecepatan tinggi di stasiun pengisian
umum. Lihat panduan manual dari perusahaan masing-masing yang disediakan untuk
setiap tipe pengisi daya DC.
• Portable charge: Pengisi daya portabel: Jika kendaraan tidak bisa sampai ke tempat
pengisian daya umum karena kekurangan daya baterai, kendaraan dapat diisi dayanya
dengan arus listrik rumah tangga, menggunakan pengisi daya portabel 220 V (dijual
secara terpisah).

PERHATIAN
• Performa dan masa pakai/umur baterai dapat memburuk jika menggunakan pengisi
daya DC secara terus-menerus. Penggunaan pengisian DC harus diminimalkan untuk
membantu memperpanjang masa pakai baterai bertegangan tinggi. Gunakan pengisi
daya AC kecuali memerlukan pengisi daya DC.
• Outlet listrik di rumah harus mematuhi ketentuan dan dapat dengan aman
mengakomodasi peringkat tegangan, Arus (Amps), dan Daya (Watt) yang ditentukan
pada pengisi daya portabel. Jika tidak, kendaraan tidak bisa diisi atau berbahaya untuk
keamanan, seperti dapat mengakibatkan kebakaran.
• Jika pembagi arus daya melebihi kapasitasnya saat mengisi daya kendaraan dengan
pengisi daya portabel di rumah, aliran listrik ke rumah dapat terputus atau bisa
menyebabkan kebakaran.
• Jika Anda menggunakan pengisi daya portabel untuk mengisi daya kendaraan listrik
Anda dengan arus listrik rumah tangga, Anda akan dikenakan tagihan listrik rumah
tangga.

1-13
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Perkiraan waktu pengisian daya untuk setiap tipe pengisi daya adalah sebagai berikut:
Waktu pengisian
Tingkat pengisian Kondisi
Tipe pengisi daya Tipe daya (Minimum ~ pengisian daya
Tipe baterai
baterai Maksimum) (Temperatur)
extended
standar

Sekitar Sekitar
Pengisi daya AC 5 jam 25 7 jam 20 10~100 %
menit menit

Sekitar Sekitar
350 kW 10~80 %
Pengisi 18 menit 18 menit Temperatur
daya Sekitar Sekitar ruangan (25°C)
DC 50 kW 10~80 %
58 menit 73 menit

Sekitar Sekitar
Pengisi 22 jam 32 jam 10~100 %
daya portabel
35 menit 45 menit

Informasi
• Tergantung pada kondisi dan waktu penggunaan baterai bertegangan tinggi, spesifikasi pengisi
daya, dan temperatur di sekitar, waktu yang diperlukan untuk mengisi daya baterai bertegangan
tinggi dapat bervariasi.
• Diperlukan waktu hingga tiga menit untuk mendiagnosis kondisi baterai saat mengisi daya
baterai.
Memeriksa status pengisian daya
Periksa State of Charge (SOC) baterai bertegangan tinggi melalui lampu indikator pengisian
daya di dalam pintu pengisian daya.
1. Dengan pintu kendaraan tidak terkunci, tekan indikator pembuka pada pintu pengisian
daya untuk membuka pintu pengisian daya.
2. Periksa SOC yang mengacu pada lampu indikator pengisian daya di dalam pintu
pengisian daya.
• SOC dari 0 hingga 100 % ditunjukkan dalam 8 level.

B0000901

1-14
 1
Lampu indikator pengisian daya SOC [%]

0~24 %

25-49 %

50-74 %

75-100 %

Ketika pintu pengisian daya menutup secara otomatis (jika dilengkapi)

Pintu pengisian daya akan menutup secara otomatis dalam situasi berikut. Periksa kondisi
pengoperasian dan atur ulang pintu pengisian daya jika tidak bisa terbuka dalam kondisi
penggunaan yang normal.
• Saat melepas konektor pengisi daya.
• Saat membuka pintu pengisian daya dan pengisian daya belum dimulai.
• Saat gear dipindahkan ke posisi D (Maju), N (Netral), atau R (Mundur).
Mengatur ulang pintu pengisian daya
Jika pintu pengisian daya tidak berfungsi atau baterai 12 V telah diganti, atur ulang pintu
pengisian daya dengan menghidupkan dan mematikan kendaraan satu kali.
• Jika pintu pengisian daya tidak berfungsi secara terus-menerus setelah mengatur
ulang pintu pengisian daya, kami menyarankan agar kendaraan Anda diperiksa oleh
dealer resmi HYUNDAI.
• Jika Anda telah mengganti pintu pengisian daya karena tidak berfungsi, sambungkan
kembali konektor kabel dari kendaraan ke modul pintu pengisian daya, dan lepaskan
konektor kabel yang rusak.
Pengaturan mode penguncian konektor pengisi daya
Anda dapat mengunci konektor pengisi daya selama pengisian daya AC untuk mencegah
lepasnya konektor pengisi daya secara tidak sengaja dari kendaraan.

Informasi
Konektor akan terkunci secara otomatis selama pengisian daya DC atau saat menggunakan fitur V2L,
terlepas dari pengaturan mode penguncian konektor pengisi daya yang digunakan pada kendaraan.
• Saat pengisian daya DC selesai, konektor pengisi daya akan terbuka kuncinya secara
otomatis.
• Setelah menggunakan listrik, Anda dapat membuka kunci konektor pengisi daya
dengan menekan switch pada konektor V2L untuk mematikan daya dan membuka
kunci pintu kendaraan.
Pada sistem infotainmen, pilih EV > (EV Setting) > Charging Connector Locking Mode
untuk mengatur mode penguncian konektor pengisi daya.
1-15
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Opsi mode penguncian konektor pengisi daya yang tersedia adalah sebagai berikut:
• Always:Mengunci konektor secara otomatis setiap kali konektor pengisi daya dicolokkan
ke inlet pengisian daya.
• Whilst Charging:Mengunci konektor secara otomatis hanya saat pengisian daya sedang
berlangsung setelah konektor pengisi daya terhubung dengan benar ke kendaraan.
• Do Not Lock:Membuka kunci konektor terlepas dari kondisi pengisian daya.
Melepaskan konektor pengisi daya dalam kondisi darurat
Jika tombol pembuka kunci tidak berfungsi dengan baik karena daya baterai habis atau kabel
listrik yang tidak normal, konektor pengisi daya tidak dapat dilepas dari kendaraan.

PERHATIAN
Jangan lepaskan konektor pengisi daya secara paksa. Melakukannya dapat merusak konektor
pengisi daya atau inlet pengisian daya pada kendaraan.

Jika pintu pengisian daya tidak terbuka karena daya baterai habis sepenuhnya atau kegagalan
kabel, buka pintu bagasi dan tarik kabel darurat di dinding kanan pintu bagasi.

B0000904
• Jika tombol pembuka kunci tetap tidak beroperasi setelah menarik kabel darurat, kami
sarankan agar kendaraan Anda diperiksa oleh dealer resmi HYUNDAI.

Menggunakan pengisi daya AC

Pengisi daya AC adalah metode pengisian daya yang paling umum digunakan untuk kendaraan
listrik. Isi daya kendaraan listrik Anda menggunakan kabel pengisi daya AC yang dipasang di
stasiun pengisian umum atau kabel pengisi daya AC yang dibeli secara terpisah.
• Untuk menemukan stasiun pengisian umum terdekat, lihat “Mencari stasiun pengisian
daya terdekat”.

PERINGATAN
Sebelum mengisi daya kendaraan, baca dengan cermat dan Ikuti instruksi dalam “Tindakan
pengamanan untuk mengisi daya kendaraan listrik Anda” untuk mencegah kerusakan properti
atau cedera akibat sengatan listrik, kebakaran, ledakan, dll.

PERHATIAN
Untuk mencegah kerusakan properti atau cedera akibat kebakaran atau ledakan, Ikuti instruksi
di bawah ini.
1-16
 1
• Hanya gunakan kabel pengisi daya AC asli yang disediakan oleh pabrikan (jika
dilengkapi).
• Jangan gunakan kabel ekstensi.
• Periksa tegangan yang direkomendasikan dan arus pengisian daya maksimum yang
dibutuhkan untuk mengisi daya, dan pastikan bahwa daya pengisi daya yang Anda
gunakan memenuhi persyaratan tersebut.
• Segera hentikan pengisian daya jika Anda menemukan kondisi yang tidak normal,
seperti tercium bau atau terlihat asap.

Memahami kabel pengisi daya AC

Bagian luar dan konfigurasi kabel pengisi daya AC adalah sebagai berikut:

B0001001
(1) Konektor pengisian daya (sisi kendaraan)
(2) Steker pengisian daya (sisi pengisi daya)

Mengisi daya dengan pengisi daya AC

Ikuti instruksi di bawah ini untuk mengisi daya kendaraan dengan pengisi daya AC.
1. Saat kendaraan dihidupkan, terapkan Electronic Parking Brake (EPB) sambil menginjak
pedal rem.
2. Matikan semua switch, tempatkan gear ke posisi P (Parkir), dan hentikan kendaraan.
3. Dengan pintu kendaraan yang tidak terkunci, tekan indikator pembuka kunci pada
pintu pengisian daya untuk membuka pintu pengisian daya.
4. Buka penutup inlet pengisian daya dan periksa konektor pengisi daya dan inlet pengisian
daya dari debu atau kotoran lainnya
• Jika ada debu atau kotoran lainnya, bersihkan dengan menggunakan air gun.

PERINGATAN
Jangan sentuh konektor pengisi daya pada kabel pengisi daya atau inlet pengisian
daya pada kendaraan.

5. Lepas tutup pelindung konektor pengisi daya dari kabel pengisi daya AC, pegang handle
konektor pengisi daya, dan sambungkan ke inlet pengisian daya AC pada kendaraan.
Dorong sampai Anda mendengar bunyi klik.
6.[Jika menggunakan kabel pengisi daya yang dibeli secara terpisah] Lepaskan tutup
pelindung steker pengisi daya dari kabel pengisi daya AC, pegang handle steker pengisi
daya, dan sambungkan ke outlet listrik (220 V) pengisi daya AC.
1-17
Pengantar/Gambaran Umum Kendaraan Listrik Anda

• Proses ini hanya diperlukan saat menggunakan kabel pengisian daya AC yang dibeli
secara terpisah. Jika Anda menggunakan kabel pengisian daya yang terpasang di
dalam pengisi daya AC,tidak memerlukan pemutusan steker pengisian daya yang
dibeli secara terpisah.
• Saat pengisian daya dimulai, perkiraan waktu pengisian daya akan ditampilkan di
instrument cluster selama sekitar satu menit.

Informasi
• Jika Anda membuka pintu pengemudi saat mengisi daya, perkiraan waktu pengisian daya
juga akan ditampilkan di instrument cluster selama sekitar satu menit.
• Saat jadwal pengisian daya diatur, pesan bertuliskan “Waiting to charge at scheduled time”
akan ditampilkan.
• Ketika jadwal pengoperasian A/C atau pemanas beroperasi sambil menunggu jadwal pengisian
daya, perkiraan waktu pengisian daya akan ditampilkan sebagai “-.”
7. [Jika menggunakan kabel pengisi daya yang dibeli secara terpisah] Saat pengisian
selesai, pegang handle steker pengisi daya, cabut steker pengisi daya dari outlet listrik
(220 V) pengisi daya AC, dan menutup tutup pelindung steker pengisi daya.
• Proses ini hanya diperlukan saat menggunakan kabel pengisian daya AC yang dibeli
secara terpisah. Jika Anda menggunakan kabel pengisian daya yang terpasang di
dalam pengisi daya AC,tidak memerlukan pemutusan steker pengisian daya yang
dibeli secara terpisah.
8.Pegang handle konektor pengisi daya dengan menekan tombol pembuka kunci, dan
tarik konektor pengisi daya untuk melepaskannya dari inlet pengisian daya.

PERHATIAN
Jangan mencabut paksa konektor pengisi daya tanpa menekan tombol pembuka
kunci pada konektor pengisi daya. Hal ini dapat merusak konektor pengisi daya atau
inlet pengisian daya pada kendaraan.
9.Tutup penutup inlet pengisian daya dan tekan pintu pengisian daya untuk menutupnya
sepenuhnya.
Informasi
• Jika mode penguncian konektor pengisi daya diatur ke Always atau Whilst Charging,
buka pengunci pintu pengisian daya dengan menekan tombol pada smartkey atau tombol di
pintu pengemudi, dan lepaskan konektor pengisi daya dari inlet pengisian daya.
- Untuk informasi lebih jelasnya, lihat “Mengatur mode penguncian konektor pengisian
daya”.
• Selama pengisian daya AC, kualitas penerimaan radio dapat menurun di beberapa area.
Menggunakan pengisi daya DC
Jika Anda perlu mengisi daya kendaraan dalam waktu yang singkat/cepat, Anda dapat
mengisi daya dengan kecepatan tinggi menggunakan pengisi daya DC yang dipasang
di stasiun pengisian daya umum.
• Untuk menemukan stasiun pengisian daya terdekat, lihat “Mencari stasiun pengisian
daya terdekat”.
PERINGATAN
Sebelum mengisi daya kendaraan, baca dengan cermat dan Ikuti instruksi dalam “Pengaturan
mode penguncian konektor pengisian daya” untuk mencegah kerusakan properti atau cedera
akibat sengatan listrik, kebakaran, ledakan, dll.
1-18
 1
PERHATIAN
Performa dan masa pakai baterai dapat memburuk jika terus-menerus menggunakan pengisi
daya DC. Menggunakan pengisi daya DC harus diminimalkan untuk membantu memperpanjang
masa pakai/umur baterai bertegangan tinggi. Gunakan pengisi daya AC kecuali memerlukan
pengisi daya DC.

Penjelasan konektor pengisi daya DC

Bagian luar kabel pengisi daya DC adalah sebagai berikut:

B0001101
(1) Konektor pengisi daya DC (sisi kendaraan)

Mengisi daya dengan pengisi daya DC

Ikuti instruksi di bawah ini untuk mengisi daya kendaraan dengan pengisi daya DC.
1. Saat kendaraan dihidupkan, terapkan Electronic Parking Brake (EPB) sambil menginjak
pedal rem.
2. Matikan semua switch, tempatkan gear ke posisi P (Parkir), dan hentikan kendaraan.
3. Dengan pintu kendaraan yang tidak terkunci, tekan indikator pembuka kunci pada
pintu pengisian daya untuk membuka pintu pengisian daya.
4. Buka penutup inlet pengisian daya dan periksa konektor pengisi daya dan inlet
pengisian daya dari debu atau kotoran lainnya.
• Jika ada debu atau kotoran lainnya, bersihkan dengan menggunakan air gun.

PERINGATAN
Jangan menyentuh konektor pengisi daya pada kabel pengisi daya atau inlet pengisian
daya pada kendaraan.

5. Lepaskan tutup pelindung konektor pengisi daya dari kabel pengisi daya DC, pegang
handle konektor pengisi daya, dan sambungkan ke inlet pengisi daya DC pada kendaraan.
Dorong sampai Anda mendengar bunyi klik.
• Saat pengisian daya dimulai, perkiraan waktu pengisian daya akan ditampilkan di
instrument cluster selama satu menit.

Informasi
• Jika Anda membuka pintu pengemudi saat mengisi daya, perkiraan waktu pengisian
daya juga akan ditampilkan di instrument cluster selama satu menit.

1-19
Pengantar/Gambaran Umum Kendaraan Listrik Anda

6.Saat pengisian daya selesai, pegang handle konektor pengisi daya dengan menekan
tombol pembuka kunci dan tarik konektor pengisi daya untuk melepaskannya dari
inlet pengisian daya.
• Tergantung pada tipe pengisi daya DC, beberapa pengisi daya DC mungkin tidak
memiliki tombol pembuka kunci konektor pengisi daya.

PERHATIAN
Sebelum melepaskan konektor pengisi daya, periksa apakah terdapat tombol pembuka
kunci pada handle konektor. Jika handle konektor dilengkapi dengan tombol pembuka
kunci, melepaskan paksa konektor tanpa menekan tombol dapat merusak konektor
pengisi daya atau inlet pengisian daya pada kendaraan.

PEMBERITAHUAN
• Untuk informasi lebih jelasnya, lihat “Pengaturan mode penguncian konektor
pengisian daya”.
7. Tutup penutup inlet pengisian daya.
8.Tekan pintu pengisian daya untuk menutup sepenuhnya.
Menggunakan pengisi daya portabel (ICCB)
Jika kendaraan tidak bisa sampai ke stasiun pengisian umum, Anda dapat mengisi daya
kendaraan menggunakan In-Cable Control Box (ICCB) yang dibeli secara terpisah di tempat
di mana daya umum (AC 220 V) disuplai.

PERINGATAN
Sebelum mengisi daya kendaraan, baca dengan cermat dan Ikuti instruksi pada “Pengaturan
mode penguncian konektor pengisian daya” untuk mencegah kerusakan properti atau
cedera akibat sengatan listrik, kebakaran, ledakan, dll.

PERHATIAN
Untuk mencegah kerusakan properti atau cedera akibat kebakaran atau ledakan, Ikuti instruksi
di bawah ini.

• Hanya gunakan pengisi daya portabel HYUNDAI asli (jika dilengkapi).

• Jangan biarkan anak-anak mengoperasikan atau menyentuh pengisi daya portabel. Melakukannya
dapat menyebabkan kecelakaan yang tidak terduga.
• Jangan gunakan kabel ekstensi (sambungan/tambahan).
• Daya charger yang Anda gunakan harus mematuhi peraturan dan aman mengakomodasi peringkat
Tegangan, Arus (Ampere), dan Daya (Watt). Jika tidak, dapat terjadi seperti kendaraan tidak
dapat diisi daya atau berbahaya untuk keselamatan, seperti kebakaran.
• Jika distribusi daya melebihi kapasitasnya saat mengisi daya kendaraan dengan charger portabel
di rumah, suplai listrik ke rumah dapat terputus atau bisa menyebabkan kebakaran.
• Segera hentikan pengisian daya jika Anda menemukan kondisi yang tidak normal, seperti
tercium bau atau terlihat asap.
• Gunakan pengisi daya portabel hanya dalam kondisi darurat, dan jangan gunakan untuk mengisi
daya baterai penuh.
• Jika Anda mengisi kendaraan dengan arus listrik rumah tangga, Anda akan dikenakan tagihan
listrik sesuai sistem tarif rumah, bukan sistem tarif kendaraan listrik.
1-20
 1
Penjelasan pengisi daya portabel
Konfigurasi pengisi daya portabel dan tampilan indikator pengoperasian adalah sebagai
berikut:

3
1
2

B0001201
(1) Control box
(2) Steker listrik
(3) Konektor pengisian daya

Ikon Nama Warna Penjelasan

Menyala saat daya di-

POWER/DAYA Hijau
hidupkan

Menyala saat mengisi daya

dan berkedip saat arus
CHARGE/ Biru
terbatas (Dialihkan secara
MENGISI DAYA
paksa ke 6 A)

Berkedip saat terjadi ke-

bocoran arus, kesalahan
komunikasi, atau kesala-
FAULT/ Merah han arus berlebih, atau
KERUSAKAN saat pelindung temperatur
tinggi di dalam steker dan
pengisi daya diaktifkan.

LEVEL Menampilkan pengaturan

PENGISIAN - arus pengisian saat ini (6
DAYA A, 8 A, 10 A, atau 12 A)

1-21
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Ikon Nama Warna Penjelasan

Komunikasi Kesalahan komunikasi

E1 -
A Control Pilot kendaraan

E2 - Kebocoran arus
Kebocoran
E3 Kesalahan pengisi daya

Peringatan temperatur
E4 -
steker berlebih
Temperatur
E5 steker - Kegagalan temperatur steker

E6 - Kesalahan pengisi daya

Peringatan pengisian
E7 Kelebihan arus -
arus berlebihan

E8 Temperatur - Pengisi daya terlalu panas

E9 di dalam - Kesalahan pengisi daya

F1 Kerusakan relay - Kesalahan pengisi daya

Pemantauan Grounding outlet yang

F2 -
Ground buruk

Kesalahan mode prubahan

Kegagalan
F3 - daya pada power suply
mode
(kegagalan tegangan)
perubahan
daya pada Kesalahan mode perubahan
F4 power supply - daya pada power suply
(tegangan tidak normal)

Kesalahan tegangan
F5 Kesalahan -
Control Pilot (-)
tegangan pada
Control Pilot Kesalahan tegangan
F5 -
Control Pilot (+)

Kesalahan sensor
F7 -
Kesalahan temperatur steker
sensor Kesalahan sensor
F8 temperatur -
temperatur internal PCB
• Jika terjadi kesalahan, Anda dapat mengatur ulang pengisi daya portabel dengan
mencabut dan menyambungkan kembali stekernya, lalu menekan tombol pada control
box selama lebih dari dua detik.

1-22
 1
• Jika masih terjadi masalah setelah mengatur ulang pengisi daya portabel, kami
menyarankan agar kendaraan Anda diperiksa oleh dealer resmi HYUNDAI.
• Jika tidak ada perubahan status selama lebih dari satu menit, pengisi daya portabel
akan dialihkan ke mode hemat daya, dan lampu layar akan dimatikan.

Mengisi daya dengan pengisi daya portabel

Ikuti instruksi di bawah ini untuk mengisi daya kendaraan dengan pengisi daya portabel.
1. Sambungkan steker pengisi daya portabel ke outlet listrik di rumah Anda.
• Lampu indikator daya pada control box akan menyala hijau.
2. Atur arus pengisian daya dengan menekan tombol di bagian belakang control box
selama lebih dari dua detik hingga angka pada indikator arus pengisian daya berkedip.

PEMBERITAHUAN
Contoh pengaturan arus pengisian daya portabel yang sesuai dengan nilai arus daya
yang disuplai adalah sebagai berikut. Namun, arus pengisian daya yang sesuai dapat
bervariasi tergantung pada lingkungan, seperti penggunaan daya di dalam gedung.

Arus keluaran Level pengisian daya ICCB

14~16 A 12 A

12~13 A 10 A

10~11 A 8A

8~9 A 6A

• Arus pengisian daya akan berubah setiap kali menekan tombol, dalam urutan “6 A
-8 A -10 A -12A”.
• Setelah 10 detik tanpa menekan tombol apa pun, kedipan akan berhenti dan arus
pengisian daya akan selesai.
3. Saat kendaraan dihidupkan, terapkan Electronic Parking Brake (EPB) sambil menginjak
pedal rem.
4. Matikan semua switch, tempatkan gear ke posisi P (Parkir), dan hentikan kendaraan.
5. Dengan pintu kendaraan yang tidak terkunci, tekan indikator pembuka kunci pada
pintu pengisian untuk membuka pintu pengisian.
6. Buka penutup inlet pengisian daya dan periksa konektor pengisi daya dan inlet pengisian
daya bebas dari debu atau kotoran lainnya.
• Jika ada debu atau kotoran lainnya, bersihkan dengan menggunakan air gun.

PERINGATAN
Jangan menyentuh konektor pengisi daya pada kabel pengisi daya atau inlet pengisian
daya kendaraan.

7. Lepaskan tutup pelindung konektor pengisi daya dari kabel pengisian daya portabel,
pegang handle konektor pengisi daya, dan sambungkan ke inlet pengisi daya AC
kendaraan. Dorong sampai Anda mendengar bunyi klik.

1-23
Pengantar/Gambaran Umum Kendaraan Listrik Anda

• Saat pengisian daya dimulai, perkiraan waktu pengisian daya akan ditampilkan
di instrument cluster selama sekitar satu menit.

Informasi
• Jika Anda membuka pintu pengemudi saat mengisi daya, perkiraan waktu pengisian daya
juga akan ditampilkan di instrument cluster selama sekitar satu menit.
• Saat jadwal pengisian daya diatur, pesan bertuliskan “Waiting to charge at scheduled time”
akan ditampilkan.
• Ketika jadwal pengoperasian A/C atau pemanas beroperasi sambil menunggu jadwal pengisian
daya, perkiraan waktu pengisian daya akan ditampilkan sebagai “-.”
8.Saat pengisian daya selesai, pegang handle konektor pengisi daya dengan menekan
tombol pembuka kunci dan tarik konektor pengisi daya untuk melepaskannya dari
inlet pengisian daya.

Informasi
Jika mode penguncian konektor pengisi daya diatur ke Always atau Whilst Charging, buka
pengunci pintu pengisian daya dengan menekan tombol pada smartkey atau tombol di pintu
pengemudi, dan lepaskan konektor pengisi daya dari inlet pengisian daya.
• Untuk informasi lebih jelasnya, lihat “Pengaturan mode penguncian konektor
pengisian daya”.
9. Tutup penutup inlet pengisian daya.
10. Tekan pintu pengisian daya untuk menutup sepenuhnya.

Menggunakan fitur jadwal pengisian daya

Fitur jadwal pengisian daya akan memungkinkan Anda mengisi daya kendaraan Anda pada
larut malam dengan biaya yang rendah hingga waktu keberangkatan berikutnya.
Informasi
Anda dapat menggunakan fitur jadwal pengisian daya hanya saat menggunakan pengisi daya AC atau
pengisi daya portabel (ICCB: In-Cable Control Box). Untuk informasi lebih jelasnya tentang
menyambungkan pengisi daya AC dan pengisi daya portabel, lihat “Menggunakan pengisi daya AC”
dan “Menggunakan pengisi daya portabel (ICCB)”.

Pada layar All menus, pilih EV > Scheduled Charging and Climate > Scheduled Charging, atur
tanggal dan waktu untuk mengisi daya baterai, dan pilih opsi.
• Untuk informasi lebih jelasnya, lihat “Mengatur jadwal pengisian daya dan iklim”.
• Saat jadwal pengisian daya diatur dan pengisi daya AC atau pengisi daya portabel
(ICCB) dihubungkan untuk mengisi daya, lampu indikator akan menyala secara bertahap
selama tiga menit untuk menunjukkan bahwa jadwal pengisian daya telah diatur.
• Saat jadwal pengisian daya diatur, pengisian daya tidak segera dimulai saat pengisi
daya AC atau pengisi daya portabel (ICCB) tersambung. Untuk segera mengisi daya
kendaraan, tekan tombol pembuka kunci pintu pengisian daya pada smart key selama
lebih dari dua detik atau pilih EV > Scheduled Charging and Climate > Scheduled
Charging di layar dan nonaktifkan pengaturan jadwal pengisian daya.

1-24
 1
Informasi
• Anda dapat mengatur atau membatalkan jadwal pengisian daya menggunakan aplikasi
HYUNDAI BlueLink di smartphone Anda (jika dilengkapi). Untuk informasi lebih jelasnya,
lihat manual sistem infotainment.
• Pengisian daya dapat segera dimulai setelah pengisi daya tersambung ke kendaraan, tergantung
pada waktu pengisian daya yang dihitung saat menyiapkan jadwal pengisian daya.

Daftar pemeriksaan saat pengisian daya tidak dimulai

Periksa hal-hal berikut jika pengisian daya tidak dimulai setelah menghubungkan pengisi
daya ke kendaraan.
• Periksa pengaturan jadwal pengisian daya. Jika jadwal pengisian daya diatur, pengisian
daya tidak akan dimulai setelah menghubungkan pengisi daya AC atau pengisi daya
portabel ke kendaraan hingga kondisi pengaturan terpenuhi.
• Periksa status pengoperasian pengisi daya AC, pengisi daya DC, dan pengisi daya
portabel. Metode aktual untuk menunjukkan status pengoperasian dapat bervariasi
sesuai dengan produsen pengisi daya.
• Jika tanda peringatan yang berhubungan dengan pengisian daya ditampilkan
di instrument cluster, periksa pesannya.
• Periksa status pengisian daya dengan menyambungkan pengisi daya lain yang telah
disetujui untuk pengoperasian yang benar.
- Jika kendaraan mengisi daya secara normal dengan menggunakan pengisi daya
lain, hubungi produsen pengisi daya untuk mendapatkan solusinya.
- Jika kendaraan tidak mengisi daya meskipun menggunakan pengisi daya lain,
sebaiknya kendaraan Anda diperiksa oleh dealer resmi HYUNDAI.

1-25
Pengantar/Gambaran Umum Kendaraan Listrik Anda

MENGGUNAKAN FITUR MODE EV

Mode EV akan memberikan informasi mengemudi dan informasi daya baterai bertegangan
tinggi. Anda dapat mengatur berbagai fitur kendaraan listrik dalam mode EV.

Memeriksa konfigurasi layar mode EV

Ikuti instruksi di bawah untuk masuk ke mode EV dan periksa konfigurasi layar.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV.
• Layar mode EV akan ditampilkan.
Detail layar mode EV adalah sebagai berikut:

2 3 4 5

A0001601

No. Nama Penjelasan

Anda dapat memeriksa jarak hingga kosong/
(1) Informasi energi distance to empty (DTE), total daya baterai yang
tersisa, dan perkiraan waktu pengisian daya untuk
setiap tipe pengisi daya.
Waktu keberangkatan Anda dapat mengatur antisipasi waktu untuk
(2)
selanjutnya jadwal pengisian daya dan target temperatur.

Anda dapat mengatur tanggal dan waktu untuk

Jadwal pengisian daya dan mengisi daya baterai dan pengaturan temperatur
(3) kontrol iklim. Selain itu, Anda dapat memilih
kontrol iklim
waktu untuk memulai pengisian daya menggu-
nakan pengaturan waktu di luar jam sibuk.
Anda dapat mengatur batas pemakaian daya
(4) Pengaturan
baterai (%) untuk baterai bertegangan tinggi
Vehicle to Load (V2L) untuk mengemudi.

1-26
 1
No. Nama Penjelasan

Anda dapat mengatur berbagai fitur khusus

(5) Pengaturan EV kendaraan listrik. Untuk informasi lebih jelasnya,
lihat “Pengaturan fitur khusus kendaraan listrik”.

Anda dapat memeriksa informasi energi, stasiun

(6) Menu
pengisian daya, dan pengaturan EV.

Memeriksa informasi energi

Periksa jarak ke kosong (DTE), State of Charge (SOC), dan perkiraan waktu pengisian dan isi
daya kendaraan jika perlu.
• Untuk informasi lebih jelasnya tentang pengisian daya kendaraan, lihat “Mengisi daya
kendaraan listrik Anda”.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV dan pilih gambar kendaraan.
3. Pada layar Energy Information, pilih setiap item untuk memeriksa informasi energi
kendaraan.

B0001701

Memeriksa status baterai

Pada layar Energy Information, pilih Battery Status.
• Anda dapat memeriksa level pengisian daya saat ini, perkiraan jarak ke kosong (DTE),
dan waktu pengisian daya untuk setiap tipe pengisian daya.
• Untuk informasi lebih jelasnya tentang pengaturan level target daya baterai, lihat
“Pengaturan level target pengisian daya baterai”.

1-27
Pengantar/Gambaran Umum Kendaraan Listrik Anda

B0001702

Informasi
• Jarak ke kosong (DTE) dihitung berdasarkan riwayat penghematan energi listrik dan temperatur
di luar saat mengemudi. Jarak dapat berubah jika pola berkendara berubah.
• Jarak ke kosong (DTE) dapat bervariasi tergantung pada perubahan pola mengemudi meskipun
telah mengatur level target pengisian daya baterai yang sama.

Pengecekan penggunaan energi listrik

Pada layar Energy Information, pilih Electricity Use Electricity Use.
• Anda dapat memeriksa energi yang digunakan saat ini untuk setiap sistem kendaraan.

1 2 3 4

B0001703

No. Nama Penjelasan

Menampilkan daya yang dikonsumsi dan energi yang digunakan oleh

sistem kendaraan, termasuk instrument cluster, sistem infotainment
(1) Electronics (speaker dan navigasi), headlamp, unit kontrol kendaraan, dll., dan
persentase daya yang digunakan oleh sistem kendaraan dalam hubu-
ngannya dengan total daya yang digunakan sejak menghidupkan
kendaraan.
Menampilkan daya dan konsumsi energi yang digunakan oleh A/C
atau pemanas dan persentase daya yang digunakan oleh sistem
(2) Climate iklim dalam hubungannya dengan total daya yang digunakan sejak
menghidupkan kendaraan.

1-28
 1
No. Nama Penjelasan

Menunjukkan persentase energi instan dan regeneratif yang dikon-

sumsi oleh motor untuk menggerakkan kendaraan dan persentase
(3) Drive train daya yang digunakan oleh sistem penggerak dalam hubungannya
dengan total daya yang digunakan sejak kendaraan dihidupkan.

Menunjukkan daya dan konsumsi energi sementara yang digunakan

saat meningkatkan dan menurunkan temperatur baterai untuk
(4) Battery Care menjaga kinerja baterai yang optimal dan persentase mode kontrol
temperatur baterai (mode Perawatan Baterai) yang digunakan
dalam hubungannya dengan total daya yang digunakan sejak awal
pengoperasian kendaraan.

Memeriksa riwayat penghematan energi listrik

Pada layar Energy Information, pilih EV Electricity History.
• Anda dapat memeriksa riwayat penghematan energi listrik dengan tanggal dan jarak
mengemudi sebelumnya.

B0001704

Mengatur waktu keberangkatan selanjutnya

Anda dapat mengatur perkiraan waktu keberangkatan untuk jadwal pengisian daya dan
target temperatur.

Informasi
• Jadwal pengisian daya dan iklim akan diaktifkan berdasarkan waktu keberangkatan.
• Untuk menggunakan jadwal pengisian daya dan fitur iklim, kendaraan harus terhubung ke
pengisi daya pada waktu yang dijadwalkan.
• Fitur jadwal iklim secara langsung menggunakan daya dari pengisi daya yang terhubung. Fitur
ini dapat mempertahankan lingkungan yang nyaman dan meningkatkan performa kendaraan
dengan mengontrol temperatur kendaraan dan baterai tanpa menggunakan daya dari baterai
bertegangan tinggi.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV > Next Departure Time.
3. Tetapkan antisipasi jadwal keberangkatan.

1-29
Pengantar/Gambaran Umum Kendaraan Listrik Anda

B0001801
4. Tetapkan perkiraan waktu keberangkatan kendaraan setelah pengisian daya.

B0001802
5. Pada opsi Repeat, pilih hari dalam seminggu untuk mengaktifkan jadwal pengisian daya
dan target temperatur untuk waktu keberangkatan.

Mengatur jadwal pengisian daya dan iklim

Anda dapat mengatur tanggal dan waktu untuk mengisi daya baterai dan temperatur pada
control iklim. Selain itu, Anda dapat memilih waktu untuk mulai mengisi daya dengan
menggunakan pengaturan di luar jam sibuk.

Informasi
• Jadwal pengisian daya dan iklim akan diaktifkan berdasarkan waktu keberangkatan.
• Untuk menggunakan fitur jadwal pengisian daya dan iklim, kendaraan harus terhubung ke
pengisi daya pada waktu yang dijadwalkan.
• Fitur jadwal iklim secara langsung akan menggunakan daya dari pengisi daya yang terhubung.
Hal ini dapat mempertahankan lingkungan yang nyaman dan meningkatkan kinerja kendaraan
dengan mengontrol temperatur kendaraan dan baterai tanpa menggunakan daya baterai bertegangan
tinggi.

Mengatur jadwal pengisian daya

Ikuti instruksi di bawah ini untuk mengatur waktu di luar jam sibuk dan opsi jadwal pengisian
daya
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, EV > Scheduled Charging and Climate > Scheduled Charging.

1-30
 1
3. Tetapkan di luar jam sibuk pada Start Time dan End Time.

B0001901
4. Pilih opsi pengisian daya.
• Prioritize Off-peak Charging: Pengisian daya akan diaktifkan selama waktu di luar
jam sibuk. Hal ini mungkin akan terus mengisi daya di luar jam sibuk untuk mencapai
level target pengisian daya baterai.
• Charge ONLY during Off-peak: Pengisian daya hanya akan diaktifkan selama di
luar jam sibuk. Hal ini mungkin tidak dapat mencapai level target pengisian daya
baterai.
• Untuk informasi lebih jelasnya tentang pengaturan waktu keberangkatan, lihat
“Pengaturan waktu keberangkatan berikutnya”.

Pengaturan jadwal iklim

Ikuti instruksi di bawah ini untuk mengatur jadwal temperatur kontrol iklim.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV > Scheduled Charging and Climate > Scheduled
Charging.
3. Atur temperatur yang diinginkan.
• Sistem pendingin udara (A/C) akan diaktifkan pada waktu keberangkatan.
• Untuk informasi lebih jelasnya tentang pengaturan waktu keberangkatan, lihat
“Pengaturan waktu keberangkatan selanjutnya” .

B0001902

1-31
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Pengaturan batas pemakaian daya baterai saat menggunakan

Vehicle to Load (V2L)
Pengaturan batas pemakaian daya baterai (%) dapat mencegah terkurasnya daya baterai
sampai habis saat mengoperasikan peralatan rumah tangga atau perangkat elektronik yang
menggunakan baterai bertegangan tinggi.
• Untuk informasi lebih jelasnya tentang fitur V2L, lihat “Menggunakan fitur V2L”.

Informasi
V2L adalah sistem yang menyediakan daya AC menggunakan baterai bertegangan tinggi untuk
mengemudi dengan mengoperasikan beberapa perangkat elektronik. Anda dapat mengoperasikan
peralatan rumah tangga dan perangkat elektronik, atau mengisi daya kendaraan listrik lain dalam
kondisi darurat menggunakan energi listrik yang terisi daya dari baterai kendaraan saat berkemah atau
melakukan aktivitas di luar ruangan lainnya.

1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV > Electricity Use.
3. Tetapkan batas pemakaian daya baterai yang diinginkan (%).
• Batas pemakaian daya baterai hanya dapat diatur di bawah level daya baterai saat
ini.
• Ketika daya baterai mencapai batas pemakaian baterai yang ditetapkan, fitur V2L
akan terputus secara otomatis.

B0002001

Pengaturan fitur khusus kendaraan listrik

Anda dapat mengatur berbagai fitur khusus EV seperti target level pengisian daya baterai,
arus pengisian daya, mode pengkondisian baterai, dan mode utility, dari layar EV Settings.

Pengaturan target level pengisian daya baterai

Ikuti instruksi di bawah ini untuk mengatur target level pengisian daya baterai saat mengisi
dengan pengisi daya AC atau pengisi daya DC.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV > EV Settings > Max. % Charge.

1-32
 1

B0002101
3. Tetapkan masing-masing target level pengisian daya baterai untuk pengisi daya AC
dan pengisi daya DC.
• Level pengisian daya dapat diubah sebesar 10%.
• Jika target level pengisian baterai lebih rendah dari level pengisian daya baterai
bertegangan tinggi saat ini, baterai tidak akan diisi.

Pengaturan arus pengisian daya

Ikuti instruksi di bawah ini untuk mengatur arus pengisian daya saat menggunakan
pengisi daya AC atau pengisi daya portabel.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV > (EV Settings) > Charging Current
• Jika pengisian daya berhenti sebelum mencapai target level pengisian daya baterai
saat mengisi daya dengan pengisi daya AC atau pengisi daya portabel, kurangi
ukuran arus masuk dan ulangi pengisian daya.
• Waktu pengisian dapat bervariasi tergantung pada arus pengisian mana yang dipilih.

B0002102

Pengaturan mode kondisi baterai

Anda dapat menaikkan temperatur baterai untuk mempertahankan performa berkendara
yang optimal dan performa pengisi daya DC karena temperatur rendah pada baterai
bertegangan tinggi dapat menurunkan performa baterai.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.

1-33
Pengantar/Gambaran Umum Kendaraan Listrik Anda

2. Pada layar All menus, pilih EV > (EV Settings) dan pilih Battery Conditioning Mode.
• Temperatur baterai saat berkendara akan terjaga dengan baik.

B0002102

Informasi
Perhatikan hal berikut ini saat menggunakan mode kondisi baterai.
• Jarak mengemudi dapat berkurang karena energi yang diperlukan untuk meningkatkan temperatur
baterai.
• Jika temperatur baterai rendah saat jadwal kontrol iklim atau kontrol iklim dari jarak jauh
beroperasi, mode winter akan dioperasikan untuk mengoptimalkan kinerja berkendara. Namun,
jika level daya baterai rendah, mode winter tidak akan dioperasikan untuk memastikan jarak
mengemudi.
• Jika Anda menetapkan tujuan stasiun pengisi daya DC saat menggunakan mode kondisi baterai,
temperatur baterai akan dioptimalkan untuk pengisian daya dan Anda dapat mempersingkat
waktu pengisian daya karena Anda dapat mengisi daya segera setelah tiba.
Pengaturan mode utility
Mode utility (utilitas) akan memungkinkan baterai bertegangan tinggi digunakan sebagai
pengganti baterai 12 V untuk tujuan selain mengemudi. Anda dapat menggunakan audio dan
lampu kendaraan tanpa khawatir kehabisan daya baterai dan bahkan menggunakan fitur V2L
dalam ruangan.

Informasi
• Anda tidak dapat mengemudikan kendaraan saat mengaktifkan mode utility, dan gear hanya
dapat dipindahkan ke posisi “P” (Parkir).
• Anda dapat menggunakan setiap perangkat elektronik di dalam kendaraan saat mengaktifkan
mode utility.
• Saat mode utility diaktifkan, Electronic Parking Brakek (EPB) akan diterapkan secara otomatis
dan jika perlu Anda dapat melepaskan EPB dengan menekan switch EPB.
Ikuti instruksi di bawah ini untuk mengatur mode utility.
1. Periksa kondisi pengoperasian mode utility.
• Periksa apakah (indikator ready) ditampilkan di instrument cluster.
• Periksa apakah gear sudah dipindahkan ke posisi P (Parkir).
2. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.

1-34
 1
3. Pada layar All menus, pilih EV > (EV Settings) > Utility mode dan pilih Activate Utility
mode untuk mengaktifkan fitur (Mode Utility : AKTIF).

B0002104
• (indikator ready) akan mati dan UTIL (indikator utility) akan menyala di instrument
cluster dan EPB diterapkan
• Mode utility dapat dinonaktifkan dengan menekan tombol Start/Stop ke posisi OFF.
• Jika Anda ingin menggunakan fitur V2L di dalam kendaraan saat mode utility aktif,
lihat “Menggunakan daya listrik di dalam kendaraan”.

Informasi
Jika mode utility tidak diaktifkan saat kendaraan siap ( ) dan gear ditempatkan ke posisi “P”
(Parkir), periksa status pengoperasian EPB

Mencari stasiun pengisian daya terdekat

Saat mencari stasiun pengisian daya, Anda memiliki opsi untuk memilih pada rute saat ini,
area sekitar, dekat dengan tujuan Anda, pusat peta, atau stasiun favorit Anda. Setelah Anda
memilih stasiun pengisian daya, informasi lebih jelasnya tentang stasiun ini akan disediakan.

Informasi
• Saat Anda mendaftar layanan HYUNDAI Bluelink, pengisi daya yang tersedia pada setiap
stasiun pengisian daya akan ditampilkan.
• Fitur HYUNDAI Carpay dalam aplikasi pembayaran dalam kendaraan memungkinkan
pembayaran yang nyaman di bengkel servis dan tempat parkir yang berafiliasi tanpa menggunakan
kartu fisik. Untuk informasi lebih jelasnya, pindai kode QR dalam buku panduan manual
sisteminfotainment yang disediakan secara terpisah.
1. Pada sistem infotainment, geser ke kiri layar Home untuk menampilkan All menus.
2. Pada layar All menus, pilih EV dan pilih ikon stasiun pengisian daya di samping
kendaraan.

1-35
Pengantar/Gambaran Umum Kendaraan Listrik Anda

B0002105
3. Pilih opsi pencarian dari list di sisi kiri layar.
• Anda dapat memilih di antara Along Route, Near My Location, Near Destination,
Near Center of Map dan Favorite Station.
• Arah (panah) dan jarak, tipe pengisi daya, alamat, dan lokasi pada peta stasiun
pengisian daya yang sesuai dengan opsi yang dipilih akan ditampilkan di sisi kanan
layar.

B0002106
4. Pilih stasiun pengisian daya pada list dan periksa detail informasi yang diberikan.

1-36
 1
MENGGUNAKAN FITUR V2L
Dengan fitur Vehicle to Load (V2L), Anda dapat mengaktifkan perangkat elektronik dengan
menghubungkannya ke baterai bertegangan tinggi.

Tindakan pengamanan saat menggunakan fitur V2L

Sebelum menggunakan fitur V2L, baca dengan cermat semua informasi keselamatan di
bawah dan ikuti dengan tepat. Kelalaian untuk melakukannya dapat menyebabkan sengatan
listrik atau kebakaran dan mengakibatkan cedera serius, kematian, malfungsi pada kendaraan
Anda, atau kerusakan properti.

Tindakan pencegahan saat menggunakan fitur V2L

PERINGATAN
• Jangan gunakan fitur V2L jika konektor V2L, inlet pengisian daya, konektor daya, atau
kabel, jika rusak, korosi, atau berkarat.
• Jangan sentuh konektor V2L, inlet pengisian daya, atau steker pengisian daya dengan
tangan yang basah.
• Jangan gunakan fitur V2L jika bagian sambungan konektor V2L dan inlet pengisian
daya longgar.
• Pastikan tidak ada air, debu, atau kotoran lainnya sebelum menyambungkan konektor
dan steker. Material tersebut dapat menyebabkan sengatan listrik atau kebakaran.
• Jangan meletakkan benda logam atau tangan telanjang di atas konektor V2L atau
inlet pengisian daya.
• Untuk perangkat listrik yang digunakan di luar ruangan di dalam kendaraan, gunakan
produk dengan fitur anti air atau gunakan di lingkungan yang kedap air. Jika air hujan
atau kelembapan masuk ke dalam perangkat listrik, multi-outlet, kabel ekstensi, dll.
dapat menyebabkan sengatan listrik atau kerusakan pada kendaraan atau perangkat.
• Jika ada petir, jangan gunakan fitur V2L di luar kendaraan.
• Jangan gunakan peralatan pemanas listrik seperti teko listrik, pemanggang roti, atau
setrika di dalam kendaraan. Melakukannya dapat mengakibatkan kebakaran dan
cedera.

Tindakan pencegahan beroperasi kipas pendingin

PERINGATAN

WL_MotorRoomHotCaution
Saat menggunakan V2L, kipas pendingin di kompartemen motor kendaraan dapat beroperasi
secara otomatis meskipun kendaraan dimatikan. Jangan letakkan tangan Anda di dekat kipas
pendingin dalam kondisi pengoperasian V2L.

1-37
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Tindakan pencegahan untuk menangani dan menggunakan konektor V2L

PERHATIAN
• Jangan memodifikasi atau membongkar konektor V2L. Hal ini dapat menyebabkan
kebakaran, sengatan listrik, atau cedera. Kerusakan pada kendaraan Anda yang
disebabkan oleh modifikasi dan pembongkaran tidak tercakup dalam garansi.
• Saat steker listrik dihubungkan atau dilepas ke konektor V2L, saat membuka atau
menutup penutup konektor V2L, hati-hati tangan atau badan tergores konektor.
• Pastikan untuk melepaskan konektor V2L dari kendaraan setelah Anda selesai
menggunakan V2L.
• Jangan mengisi daya kendaraan menggunakan konektor V2L. Jika Anda mengisi daya
kendaraan secara sembarangan dengan memodifikasi kabel daya dari konektor tersebut,
dll., hal itu dapat merusak kendaraan.
• Jangan meletakan benda di atas konektor V2L. Hal ini dapat merusak kabel dan
menyebabkan sengatan listrik atau kebakaran.
• Jangan menjatuhkan konektor V2L atau memberikan tekanan yang kuat padanya.
Simpan konektor tersebut di tempat yang kering dan bebas dari air atau kelembaban.

Tindakan pencegahan saat menggunakan produk listrik/elektronik

PERHATIAN
• Sebelum menggunakan produk, periksa tindakan pencegahan dan cara menggunakan
produk dengan mengacu pada buku manual dari produk tersebut.
• Hanya gunakan produk yang telah memperoleh sertifikasi keamanan nasional.
• Hanya gunakan perangkat listrik yang dayanya tidak melebihi kapasitas daya maksimum
yang dapat disuplai oleh kendaraan. Namun, beberapa perangkat listrik mungkin tidak
bisa beroperasi secara normal meskipun konsumsi daya produk kurang dari kapasitas
daya maksimum yang disediakan oleh kendaraan.
- Perangkat listrik yang membutuhkan daya tinggi selama pengoperasian awal.
- Perangkat pengukur yang perlu memproses data yang akurat.
- Perangkat listrik yang sensitif terhadap pengisi daya AC tipe inverter.
• Jangan gunakan produk yang memerlukan power supply secara terus-menerus, seperti
peralatan medis. Power supply dapat terputus tergantung pada kondisi kendaraan.
• Mode pengisian daya V2L akan dinonaktifkan secara otomatis saat terjadi overheating.
Saat mode pengisian daya dinonaktifkan, periksa apakah konektor V2L atau steker
listrik kotor, aus, berkarat, atau rusak.
- Jika temperatur turun ke level yang tepat setelah dibiarkan tanpa pengawasan,
Anda dapat menggunakannya lagi.
- Jika kembali terjadi overheating saat menggunakan perangkat listrik tertentu, jangan
gunakan perangkat listrik tersebut.
• Jangan sambungkan lebih dari dua kabel ekstensi atau multi-outlet. Selain itu, saat
menggunakan kabel ekstensi, pastikan kabel tidak terpelintir sebelum digunakan.
Panas dari kabel yang tumpang tindih dapat menyebabkan kebakaran.

1-38
 1
• Jangan menggantungkan peralatan rumah tangga pada kabel.
• Jangan digunakan jika selubung yang menutupi kabel peralatan rumah tangga rusak
atau putus.
• Sambungkan steker listrik sepenuhnya saat menghubungkan ke daya.
• Hanya menggunakan steker yang memenuhi standar dan berkualitas dengan koneksi
ground. Jangan menggunakan steker yang aus, korosi, atau rusak atau steker yang
tidak sesuai dengan standar.
Menggunakan daya listrik dari luar kendaraan
Sebelum menggunakan fitur V2L, baca dengan cermat semua informasi keamanan dan
tindakan pencegahan pada “Tindakan pengamanan saat menggunakan fitur V2L” dan ikuti
instruksinya.
Ikuti instruksi di bawah ini untuk menghubungkan konektor V2L ke inlet pengisian daya pada
kendaraan dan memasok daya ke produk elektronik.
1. Buka tutup konektor V2L.
2. Tutup penutup setelah menghubungkan steker produk elektronik ke power outlet/
soket daya pada konektor.

PERINGATAN
Beberapa tipe steker mungkin tidak cocok dengan penutup outlet konektor V2L,
menyebabkan penutupan penutup tidak sempurna. Jangan gunakan konektor V2L
ketika hujan atau bersalju jika penutup outlet tidak tertutup rapat. Beresiko terjadi
kebakaran dan/atau cedera.

3. Buka tutup pelindung terminal sambungan konektor dengan menekan switch pembuka.
4. Buka pintu pengisian daya dan sambungkan konektor V2L ke inlet pengisian daya
pada kendaraan.
• Sambungkan konektor V2L ke inlet pengisi daya dalam waktu 60 detik setelah pintu
pengisian daya dibuka.
5. Tekan switch daya konektor V2L.
• Listrik akan dialirkan dan indikator pada konektor V2L akan menyala.

Informasi
• Ketika konektor V2L terhubung ke pengisian daya di kendaraan, semua pintu dan konektor akan
dikunci secara otomatis untuk mencegah pencurian dan terlepas. Untuk melepaskan konektor
V2L, buka kunci pintu dan tarik konektor dengan menekan tombol pembuka.
• Sebelum menggunakan fitur V2L, nonaktifkan pengaturan jadwal iklim terjadwal Sebelum
menggunakan fitur V2L, nonaktifkan pengaturan iklim terjadwal lihat pada “Pengaturan jadwal
pengisian daya dan iklim”. Fitur V2L dapat terputus tergantung pada pengaturan jadwal iklim.
• Untuk memeriksa dan mengubah pengaturan V2L, lihat “Pengaturan batas pemakaian baterai
saat menggunakan Vehicle to Load (V2L)”.
• Jika tersambung dengan perangkat listrik yang melebihi kapasitas daya maksimum, pesan
peringatan akan ditampilkan di instrument cluster dan power supply akan segera mati.

1-39
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Menggunakan arus listrik di dalam kendaraan

Anda dapat menyambungkan peralatan rumah tangga atau perangkat listrik ke power outlet
di dalam kendaraan dan menggunakannya dengan nyaman.

PERINGATAN
Jangan menggunakan peralatan pemanas listrik seperti teko listrik, pemanggang roti, atau
setrika di dalam kendaraan. Hal ini dapat menyebabkan kebakaran dan cedera.

1. Tekan tombol Start/Stop ke posisi ON atau aktifkan mode utility.

• Untuk informasi lebih jelasnya tentang mode utility, lihat “Pengaturan mode utility”.
2. Gunakan smart key untuk membuka kunci penutup power outlet.

B0002501

B0002502
3. Buka penutup power outlet dengan menggesernya ke kiri, lalu sambungkan steker
perangkat listrik ke power outlet.

Informasi
• Indikator pada power outlet menunjukkan status power supply.

1-40
 1

B0002503

Status indikator Penjelasan

Biru Standby

Tidak ada power supply meskipun power outlet

Merah
tersambung

Tidak ada power supply meskipun power outlet

Hijau
tersambung

• Mode pengisian daya V2L akan dinonaktifkan jika kendaraan dimatikan ketika menggunakan
V2L dalam kondisi aktif di dalam kendaraan.
• Membuka pintu pengisian daya atau menyambungkan konektor V2L ke inlet pengisian daya,
menyebabkan mode pengisian daya V2L akan dinonaktifkan.
• Jika Anda ingin menggunakan V2L di dalam dan luar kendaraan secara bersamaan,
pertama-tama sambungkan konektor V2L ke inlet pengisian daya, lalu gunakan V2L
dalam kendaraan.
• Ketika level pengisian daya baterai bertegangan tinggi mencapai batas level daya minimum
yang ditetapkan (%), operasi akan berhenti, dan pesan peringatan akan ditampilkan di
instrument cluster. Jika Anda menginginkan V2L beroperasi kembali, atur level batas
pemakaian daya (%) lebih rendah dari daya baterai saat ini.
- Untuk informasi lebih jelasnya tentang level daya minimum, lihat “Pengaturan batas level
daya baterai minimum saat menggunakan Vehicle to Load (V2L)”.
- Untuk informasi lebih jelasnya tentang peringatan, lihat “Pemeriksaan lampu peringatan
dan indikator”.

Pemecahan masalah V2L

Jika terjadi masalah saat menggunakan fitur V2L, V2L akan berhenti dan pesan yang terkait
akan ditampilkan di instrumen cluster.
Periksa penyebab pesan tersebut dan lakukan tindakan yang sesuai dengan mengacu pada
tabel di bawah ini.

1-41
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Pesan Penyebab Tindakan

V2L has ended.

Battery level has Untuk menggunakan V2L secara
reached the set value terus menerus, buat level batas
Level daya baterai tegangan pengisian daya lebih rendah
tinggi mencapai level yang dari level baterai saat ini. (Lihat
ditetapkan batas daya mini- “Pengaturan batas pemakaian
7-
GJOJTIFE
%FGJOFE
DIBSHF
MFWFM
SFBDIFE
mum. daya baterai saat menggunakan
Vehicle to Load (V2L)”.)

V2L stopped due to

excessive power use
Periksa konsumsi daya total dari
Peralatan listrik yang tersam-
perangkat listrik dan gantilah
bung dayanya melebihi output
dengan produk yang memiliki
daya maksimum yang dapat
output daya maksimum V2L.
disuplai oleh kendaraan.
&OFSHZ
DPOTVNQUJPO
UPP
IJHI
7-
DBODFMMFE

V2L conditions not V2L dinonaktifkan karena alasan

met berikut:
• Switch konektor V2L di- Pastikan tidak ada masalah
matikan dengan konektor V2L dan outlet
• Konektor V2L mengalami di dalam kendaraan.
overheating
7-
DPOEJUJPOT
OPU
NFU
• Membuka pintu pengisian
daya saat menggunakan out-
let V2L di dalam kendaraan.

1-42
 1
AUX. BATTERY SAVER+
The Aux. Battery Saver+ adalah fitur yang memantau status pengisian daya baterai 12 V. Jika
level daya baterai 12 V rendah, baterai bertegangan tinggi utama akan mengisi daya baterai
12 V.

Informasi
• Aux. Battery Saver+ akan aktif maksimal selama 20 menit. Jika fitur Aux. Battery Saver+
aktif lebih dari 10 kali berturut-turut, dalam Mode Otomatis fitur tersebut akan berhenti aktif,
dengan pertimbangan bahwa ada masalah dengan baterai 12V.
Dalam hal ini, kemudikan kendaraan selama beberapa saat. Fitur akan mulai aktif jika daya
Baterai 12V kembali normal.
• Aux. Battery Saver+ tidak dapat mencegah daya baterai habis jika baterai 12V rusak, aus,
digunakan sebagai power supply, atau digunakan pada perangkat elektronik yang tidak
bersertifikat.
• Jika Aux. Battery Saver+ diaktifkan level daya baterai bertegangan tinggi mungkin akan
menurun.

PERINGATAN

B5019903_1
Saat fitur ini aktif maka lampu indikator akan menyala dan listrik tegangan tinggi akan
mengalir di dalam kendaraan. Jangan sentuh kabel listrik tegangan tinggi (oranye), konektor,
dan semua komponen dan perangkat listrik. Hal ini dapat menyebabkan sengatan listrik dan
mengakibatkan cedera. Selain itu, jangan memodifikasi kendaraan Anda dengan cara apa pun.
Hal ini dapat mempengaruhi performa kendaraan Anda dan bisa menyebabkan kecelakaan.

1-43
Pengantar/Gambaran Umum Kendaraan Listrik Anda

MENGEMUDIKAN KENDARAAN LISTRIK ANDA

Periksa cara menggunakan perangkat di dalam kendaraan yang Anda perlukan untuk
mengemudi, seperti menghidupkan, mengerem, dan memindahkan gear pada kendaraan
listrik.
Memulai dan menghentikan kendaraan
Ikuti instruksi di bawah ini untuk memulai atau menghentikan kendaraan.

PERHATIAN
• Selalu kencangkan sabuk pengaman sebelum menghidupkan kendaraan untuk
keselamatan.
• Periksa apakah EBP diterapkan sebelum menghidupkan kendaraan.
Memulai kendaraan
1. Membawa smart key, duduk di kursi pengemudi.
2. Tekan tombol Start/Stop sambil menginjak pedal rem.
• Pada instrument cluster, (indikator ready) akan ditampilkan

Informasi
Saat (indikator ready) ditampilkan, injak pedal rem, pindah gear ke posisi “D” (Maju) atau “R”
(Mundur), dan lepaskan EBP dan injak pedal rem untuk mulai menggerakkan kendaraan maju atau
mundur. Anda dapat mulai mengemudi dengan menginjak pedal gas secara perlahan dan mengurangi
kecepatan atau berhenti dengan menginjak pedal rem.
Menghentikan kendaraan
1. Hentikan kendaraan sepenuhnya dengan menginjak pedal rem.
2. Terapkan EPB sambil menginjak pedal rem, dan tekan tombol P pada gear reduksi
untuk berpindah ke posisi P (Parkir).
3. Tekan tombol Start/Stop.
• (indikator ready) pada instrument cluster akan mati.

Informasi
Ada posisi tombol Start/Stop yang lain selain ON/OFF. Gunakan dengan tepat dan perhatikan
pemakaian daya baterai 12 V.
• ACC: Daya baterai 12 V diaktifkan, memungkinkan beberapa perangkat seperti sisteminfotainment
dan A/C beroperasi. Tekan tombol Start/Stop ketika dalam posisi OFF untuk mengaktifkan
ACC.
• ON: Daya baterai 12 V diaktifkan, memungkinkan untuk memeriksa instrumen cluster dan
menggunakan semua perangkat listrik di dalam kendaraan. Tekan tombol Start/Stop ketika
dalam posisi ACC untuk mengaktifkannya.

Penjelasan sistem virtual engine sound (suara mesin virtual)

Kendaraan listrik tidak menggunakan mesin pembakaran, sehingga tidak menghasilkan suara
mesin saat berkendara. Virtual Engine Sound System (VESS) menghasilkan suara mesin untuk
memberi tahu pejalan kaki tentang kendaraan yang mendekat saat berkendara.
1-44
 1
• Jika kendaraan dalam mode ready ( ) dan gear tidak dalam posisi “P” (Parkir), VESS
akan beroperasi.
• Saat gear dipindahkan ke posisi R (Mundur), akan terdengar bunyi peringatan tambahan.

PERHATIAN
• Ketahuilah bahwa kendaraan tidak mengeluarkan suara mesin saat mengemudi.
• Perhatikan lingkungan sekitar dan berkendara dengan hati-hati.
• Setelah parkir atau menunggu lampu lalu lintas, harap periksa anak-anak, atau
penghalang lain sebelum berangkat.
• Saat mundur, periksa area tepat di belakang kendaraan Anda sebelum mengemudi.
Pejalan kaki mungkin tidak dapat mendengar suara kendaraan.

Memeriksa informasi mengemudi pada kendaraan listrik

Selama kendaraan dioperasikan, instrument cluster akan menampilkan informasi utama,
seperti jarak ke kosong (DTE), status energi real-time, level pengisian daya baterai, dan pesan
peringatan melalui antarmuka pengguna dan indikator.

Faktor-faktor yang mempengaruhi jarak ke kosong (Distance To Empty [DTE])

DTE mengacu pada jarak yang dapat ditempuh oleh level daya baterai yang terisi saat ini dan
ditampilkan di bagian bawah instrument cluster saat mengemudikan kendaraan listrik.

B0002901
DTE bervariasi tergantung pada banyak faktor seperti kebiasaan mengemudi, penggunaan daya,
kondisi jalan, dan level pengisian daya baterai bertegangan tinggi. DTE dapat meningkat atau
menurun dari angka yang ditampilkan karena mencerminkan semua faktor secara komprehensif.
Saat memeriksa DTE, perhatikan hal berikut:
• Kebiasaan mengemudi: Kecepatan mengemudi dan kecenderungan untuk berakselerasi
dan melambat. Mengemudi dengan kecepatan tinggi atau sering berakselerasi dan
melambat akan mengurangi DTE.
• Penggunaan daya: Penggunaan daya tambahan, seperti A/C, pemanas, lampu, dll.
Saat penggunaan daya meningkat, DTE akan berkurang.
• Kondisi mengemudi: Cuaca, temperatur, dan medan. Jika Anda berkendara di salju/
hujan/angin kencang atau temperatur yang rendah, DTE akan berkurang. DTE juga
akan berkurang saat berkendara pada tanjakan atau di jalan yang licin atau kasar.

1-45
Pengantar/Gambaran Umum Kendaraan Listrik Anda

• Energi listrik: Sama dengan State of Charge (SOC), tetapi dapat bervariasi tergantung
temperatur baterai dan State of Health (SOH) baterai.

Mengubah jarak ke kosong (distance to empty [DTE]) saat daya baterai terisi
100%
Jika jarak tempuh tersisa telah berkurang karena kebiasaan mengemudi atau kondisi jalan, Anda
dapat meningkatkan DTE lagi dengan terus mengemudi mengikuti “Tips untuk meningkatkan
jarak ke kosong (distance to empty [DTE])”.
• Mengatur ulang pola mengemudi yang telah dipelajari sebelumnya di service centre
dapat meningkatkan DTE yang ditampilkan di bagian bawah instrument cluster, tetapi
tidak bisa meningkatkan jarak tempuh yang sebenarnya. DTE mungkin tidak akan
akurat sampai dilakukan pembelajaran.
• Jika temperatur baterai bertegangan tinggi rendah di musim dingin, DTE akan
berkurang tetapi hal ini bukan perubahan yang permanen. DTE akan meningkat lagi
begitu temperatur naik.
• Jika Anda mengurangi penggunaan daya, DTE akan meningkat.
• Penurunan performa baterai bertegangan tinggi secara alami dapat terjadi tergantung
pada masa pakai kendaraan yang digunakan. Hal ini dapat mengurangi DTE.

Saat menetapkan tujuan

Saat tujuan ditetapkan, DTE dapat berubah karena DTE akan dihitung ulang menggunakan
informasi tempat tujuan, bukan riwayat penghematan energi listrik yang dipelajari.

Informasi
DTE dapat bervariasi secara signifikan berdasarkan kondisi lalu lintas atau kecepatan berkendara.

Tips untuk meningkatkan jarak ke kosong (distance to empty [DTE])

DTE bervariasi tergantung pada level pengisian daya baterai bertegangan tinggi, cuaca,
temperatur, durasi penggunaan baterai, medan, kebiasaan mengemudi, dll.
Anda dapat menambah DTE dengan mengemudikan kendaraan mengikuti instruksi di bawah
ini.
• Hambatan udara akan meningkat dengan cepat saat kendaraan listrik melaju lebih
cepat, jadi hindari berkendara dengan kecepatan tinggi untuk DTE dan penghematan
energi listrik.
• Akselerasi cepat akan menghabiskan banyak energi listrik dan perlambatan cepat akan
membatasi pengereman regeneratif. Tekan dan lepaskan pedal gas secara bertahap
saat berakselerasi atau melambat untuk mempertahankan kecepatan.
• Jika Anda mengoperasikan A/C atau pemanas terlalu maksimal, baterai bertegangan
tinggi akan menggunakan energi listrik secara berlebihan. Hal ini dapat mengurangi
DTE. Oleh karena itu, atur temperatur kabin/ruangan ke 22 °C AUTO level 2. Berbagai
uji penilaian telah digunakan untuk memverifikasi bahwa pengaturan ini akan
mempertahankan tingkat konsumsi energi yang optimal. Terutama pada musim
dingin, mengurangi pemanasan dan menggunakan kursi berpemanas justru dapat
meningkatkan DTE secara signifikan. Matikan A/C atau pemanas jika Anda tidak
membutuhkannya.

1-46
 1
• Saat menggunakan A/C atau pemanas, konsumsi energi akan berkurang jika memilih
mode resirkulasi daripada mode fresh. Mode fresh membutuhkan konsumsi energi
yang besar karena harus memanaskan atau mendinginkan udara dari luar.
• Tutup jendela saat mengemudi. Mengemudi dengan jendela yang terbuka akan
meningkatkan hambatan udara dan penggunaan A/C atau pemanas.
• Saat menggunakan A/C atau pemanas saat mengemudi sendiri, gunakan fitur DRIVER
ONLY.
• Selalu pertahankan tekanan ban yang ditentukan dan gunakan ban untuk kendaraan
listrik.
• Jangan menggunakan komponen listrik yang tidak perlu saat mengemudi.
• Jangan memasukkan barang-barang yang tidak perlu ke dalam kendaraan.
• Jangan pasang komponen yang dapat meningkatkan hambatan udara.
Ketika jarak ke kosong (distance to empty [DTE]) tidak mencukupi
• Saat indikator peringatan baterai ditampilkan, segera isi daya kendaraan di tempat
pengisian daya terdekat.
• Kemudikan kendaraan dengan efisien dengan mengikuti “Tips untuk meningkatkan
jarak ke kosong (distance to empty [DTE]).”
• Ketika level daya baterai mencapai 0%, jangan mencoba mengemudikan kendaraan.
Pindah kendaraan ke tempat yang aman dan minta bantuan.
Memeriksa status energi real-time (indikator CHARGE/POWER)
Indikator CHARGE/POWER menampilkan status pengisian dan penurunan energi listrik yang
dihasilkan oleh pengereman regeneratif dan konsumsi energi motor listrik.

B0002902
• CHARGE:Menampilkan status pengisian daya motor listrik saat kendaraan melambat
atau melaju pada turunan (diisi daya oleh rem regeneratif). Semakin banyak energi
listrik yang diisi (dibuat), semakin rendah level pada indikator.
• POWER: Menampilkan status pemakaian motor listrik saat kendaraan berakselerasi
atau melaju pada tanjakan. Semakin banyak energi listrik yang dikeluarkan (digunakan),
semakin tinggi level pada indikator.

Memeriksa State of Charge (SOC)

Indikator SOC (Status Pengisian Daya) ditampilkan di bagian bawah pengukur CHARGE/POWER
dan menunjukkan level pengisian daya baterai bertegangan tinggi dalam bentuk persentase.
Semakin rendah angkanya, semakin perlu kendaraan diisi dayanya, dan 100% menunjukkan
pengisian daya penuh.

1-47
Pengantar/Gambaran Umum Kendaraan Listrik Anda

B0002903

B0002904
• Ketika sisa daya baterai dari baterai bertegangan tinggi lebih rendah dari 10%, akan
ditampilkan lampu peringatan.
• Saat lampu peringatan ditampilkan, isi daya kendaraan.

Informasi
• Untuk mencari stasiun pengisian daya yang terdekat, lihat “Mencari stasiun pengisian daya
terdekat”.
• Periksa apakah SOC sudah cukup sebelum mengemudi di jalan bebas hambatan atau jalan tol.
• Setelah lampu peringatan ditampilkan, segera isi daya kendaraan di stasiun pengisian daya
terdekat. Kendaraan mungkin tidak bisa beroperasi dengan baik tergantung pada kecepatan
berkendara, cuaca, dan kondisi berkendara lainnya.

Memeriksa lampu peringatan dan indikator

Lampu peringatan dan indikator akan ditampilkan di tengah instrument cluster sebelum atau
saat mengemudi, tergantung pada status kendaraan listrik. Pahami arti lampu peringatan
dan indikator dengan merujuk pada penjelasan di bawah ini dan berkendara dengan aman.

PERHATIAN
Jika lampu peringatan menyala atau tidak mati saat mengemudi, sebaiknya kendaraan Anda
diperiksa oleh dealer resmi HYUNDAI.

1-48
 1
Memeriksa lampu peringatan
Periksa penyebab lampu peringatan mengacu pada tabel di bawah ini dan lakukan tindakan
yang tepat.

Lampu peringatan Penyebab Tindakan

Dalam kondisi normal, lampu

akan menyala selama sekitar 3
Lampu peringatan ini akan me- detik saat tombol Start/Stop
nyala: dalam posisi ON dan kemudian
• Bila ada masalah dengan akan mati.
Service warning light
komponen yang terkait dari • Ketika lampu peringatan
sistem kontrol kendaraan menyala saat mengemudi,
listrik, seperti sensor, dll. atau tidak mati setelah
• Ketika aktuator, kompresor menghidupkan kendaraan,
listrik untuk A/C, dll. me- kami sarankan agar kendara-
ngalami malfungsi. an Anda diperiksa oleh dealer
resmi HYUNDAI.

Jika menyala sendiri, hal itu

Lampu peringatan ini akan me-
bukan kegagalan.
nyala:
• Ketika level daya baterai • Jika lampu indikator mati
bertegangan tinggi terlalu dan lampu peringatan servis
Power down indicator rendah atau tegangan menu- menyala secara bersamaan,
run. (Batas output terjadi kami sarankan agar kendara-
light ketika level daya baterai tidak an Anda diperiksa oleh dealer
mencukupi.)
resmi HYUNDAI.
• Ketika temperatur baterai
bertegangan tinggi terlalu • Saat indikator menyala, segera
tinggi atau terlalu rendah. isi daya kendaraan. Kecepatan
• Saat temperatur sistem kendaraan mungkin akan ter-
penggerak terlalu panas dan batas dan kendaraan mungkin
membutuhkan perlindungan. tidak akan kuat menanjak.
Segera isi daya kendaraan.
High voltage battery Kendaraan dapat menempuh
Lampu peringatan ini akan
level warning light jarak tambahan 30-50 km.
menyala ketika level daya
baterai bertegangan tinggi • DTE yang sebenarnya
tergantung pada kondisi
rendah. ber-kendara.

Kami menyarankan Anda me-

Regenerative brake Lampu peringatan ini akan ngunjungi dealer resmi HYUNDAI
warning light menyala ketika rem regeneratif dan memeriksa serta memper-
tidak beroperasi dan rem tidak baiki kendaraan.
bekerja dengan baik karena
• Pengoperasian pedal rem
kerusakan sistem rem. mungkin terasa lebih dalam
dari biasanya atau jarak pe-
ngereman akan bertambah.

1-49
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Memeriksa lampu indikator

Periksa arti dari lampu indikator dengan mengacu pada tabel di bawah ini dan lakukan tindakan
yang tepat jika perlu.

Lampu indikator Keterangan

Menunjukkan konektor pengisian daya terhubung

Lampu indikator pengisian daya
ke baterai bertegangan tinggi.
• Saat konektor pengisi daya terhubung, lampu
indikator akan menjadi hijau.

Menyala saat kendaraan listrik siap dikemudikan, dan

menunjukkan bahwa kendaraan dapat dioperasikan.
Indikator Ready • Ketika kendaraan mengalami malfungsi, indikator
akan mati atau berkedip.
• Jika indikator mati atau berkedip, sebaiknya
kendaraan Anda diperiksa dan diperbaiki oleh dealer
resmi HYUNDAI.

1-50
 1
Memeriksa pesan peringatan
Periksa arti dari pesan peringatan yang mengacu pada tabel di bawah ini dan lakukan tindakan
yang sesuai.

PERINGATAN
• Jangan mengemudi jika pesan peringatan ini ditampilkan.
• Jika pesan peringatan tidak berbunyi setelah melakukan tindakan perbaikan, kami
sarankan agar kendaraan Anda segera diperiksa dan diperbaiki oleh dealer resmi
HYUNDAI.

Pesan peringatan Penyebab Tindakan

Low EV battery
Level daya baterai bertegangan
tinggi di bawah 20%.
Segera isi daya baterai kendara-
-PX
CBUUFSZ
• Lampu peringatan pada in-
strument cluster akan me- an.
nyala secara bersamaan.

Charge immediately. Level daya baterai bertegangan

Power limited tinggi di bawah 5%.
• Lampu peringatan pada in-
strument cluster akan menyala Segera isi daya baterai kendara-
$IBSHF

JNNFEJBUFMZ
1PXFS
MJNJUFE
secara bersamaan. an.
• Daya kendaraan dapat menu-
run untuk meminimalkan kon-
sumsi energi dari daya baterai
bertegangan tinggi.

Check electric vehicle

system • Jangan kemudikan kendaraan
saat pesan peringatan ini
ditampilkan.
Terjadi masalah dengan sistem
• Sebaiknya Anda segera men-
$IFDL
FMFDUSJD

WFIJDMF
TZTUFN
kontrol kendaraan listrik. derek kendaraan ke dealer
resmi HYUNDAI dan memerik-
sa serta memperbaikinya.

1-51
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Pesan peringatan Penyebab Tindakan

Jika menyala sendiri, itu tidak
gagal.
Pesan peringatan ini akan di-
• Isi daya kendaraan jika level
tampilkan saat daya kendaraan
daya baterai rendah.
terbatas untuk memastikan
keamanan komponen bertenaga • Jika lampu indikator power
down (daya lemah) dan lam-
Power limited tinggi karena alasan berikut:
pu peringatan servis menyala
• Level daya baterai bertegan- secara bersamaan, kami
gan tinggi terlalu rendah atau sarankan agar kendaraan
1PXFS
MJNJUFE
tegangan menurun. Anda diperiksa oleh dealer
• Temperatur baterai bertegan- resmi HYUNDAI.
gan tinggi terlalu tinggi atau • Jangan mempercepat atau
terlalu rendah. menghidupkan kendaraan
• Ketika sistem penggerak over- secara tiba-tiba saat pesan
heating (terlalu panas) dan peringatan ini ditampilkan.
membutuhkan perlindungan. • Hati-hati saat indikator
power down (daya lemah).
Kendaraan mungkin bisa
menanjak dan/atau mundur
dengan benar di tanjakan.
Jika Anda menghidupkan atau
mematikan kendaraan saat • Mengisi daya baterai sebelum
Low EV battery temperatur di luar rendah, mengemudi akan membantu
temperature. Power kedua pesan peringatan akan meningkatkan power kendara-
limited. ditampilkan untuk melindungi an.
sistem kendaraan listrik. • Jika pesan peringatan ini
• Jika level pengisian daya masih ditampilkan bahkan
baterai bertegangan tinggi setelah temperatur di sekitar
-PX
CBUUFSZ

UFNQFSBUVSF
rendah dan diparkir di luar meningkat, kami menyaran-
1PXFS
MJNJUFE
kan agar kendaraan Anda
untuk waktu yang lama, daya diperiksa dan diperbaiki oleh
kendaraan dapat terbatas dealer resmi HYUNDAI.
karena temperatur baterai
yang rendah.
• Hentikan kendaraan di tem-
EV Battery pat yang aman dan matikan
Overheated! Stop tombol Start/Stop dan tung-
gu hingga temperatur baterai
vehicle menurun.
• Jika pesan peringatan ini masih
Temperatur baterai bertegangan ditampilkan bahkan setelah
tinggi terlalu tinggi. mematikan kendaraan dan
#BUUFSZ
PWFSIFBUFE menunggu waktu yang cukup,
kami menyarankan agar Anda
4UPQ
TBGFMZ

segera menderek kendaraan

ke dealer resmi HYUNDAI dan
memeriksa serta memper-
baikinya.

1-52
 1
Pesan peringatan Penyebab Tindakan

Stop vehicle and

check power supply Segera hentikan kendaraan di
tempat yang aman. Kami
4UPQ
TBGFMZ
BOE
Terjadi kegagalan pada menyarankan agar kendaraan
DIFDL
QPXFS
TVQQMZ sistem power supply. Anda diderek ke dealer resmi
HYUNDAI untuk pemeriksaan
dan perawatan.

Unplug vehicle to
start
Anda menghidupkan kendaraan
Cabut kabel pengisi daya dan
dengan konektor pengisi daya
hidupkan kendaraan.
6OQMVH
WFIJDMF
UP
TUBSU

yang terpasang.

Charging Door Open

Periksa apakah pintu pengisian

Anda menghidupkan 0kendaraan
daya tertutup dengan benar
dengan pintu pengisian daya
$IBSHJOH
EPPS
PQFO

setelah mengisi daya kendaraan.

terbuka.

Pesan peringatan ini ditampilkan • Periksa apakah ada masalah

saat pengisian daya dihentikan dengan pengisi daya AC atau
Charging Stopped. karena alasan berikut: DC eksternal dan kabel pengisi
Check the AC charger • Terjadi masalah dengan daya.
pengisi daya AC atau pengisi • Isi daya baterai dengan pengisi
daya DC eksternal. daya AC yang telah disetujui
$IBSHJOH
TUPQQFE
• Pengisi daya AC eksternal untuk pengoperasian yang be-
nar atau pengisi daya portabel
1MFBTF
DIFDL

menghentikan pengisian daya.

UIF
"$
DIBSHFS

asli HYUNDAI.
• Kabel pengisian daya rusak. • Jika masih bermasalah, kami
menayarankan agar kendaraan
Anda diperiksa oleh dealer
resmi HYUNDAI.

1-53
Pengantar/Gambaran Umum Kendaraan Listrik Anda

Pesan peringatan Penyebab Tindakan

• Cabut konektor pengisian
daya dari kendaraan dan
sambungkan kembali.
Pesan peringatan ini akan di- • Periksa apakah ada masalah,
Charging Stopped. seperti kerusakan eksternal,
tampilkan saat pengisian daya
Check the cable dihentikan karena alasan berikut: material asing, dll., pada
connection konektor pengisian daya dan
• Konektor pengisi daya tidak inlet pengisian daya.
tersambung dengan benar ke • Isi daya baterai kendaraan
inlet pengisian daya. dengan pengisi daya yang
$IBSHJOH
• Menekan tombol pembuka telah disetujui untuk peng-
JOUFSSVQUFE
1MFBTF
DIFDL
UIF
kunci pada konektor pengisi operasian yang benar atau
pengisi daya portabel asli
DBCMF
DPOOFDUJPO

daya. HYUNDAI.
• Jika masih bermasalah, kami
menyarankan agar kendaraan
Anda diperiksa oleh dealer
resmi HYUNDAI.

1-54
 1
PENANGGULANGAN KECELAKAAN ATAU KEBAKARAN
Jika terjadi kecelakaan saat mengemudikan kendaraan listrik, nyalakan lampu hazard,
pindahkan kendaraan ke tempat yang aman, dan lakukan tindakan berikut.

PERINGATAN
Bila terjadi kecelakaan kendaraan dan baterai bertegangan tinggi rusak, gas dan elektrolit
berbahaya bisa bocor.
• Berhati-hatilah untuk tidak menyentuh cairan yang bocor.
• Jika Anda mencurigai adanya kebocoran gas yang mudah terbakar dan gas berbahaya
lainnya, buka jendela dan segera evakuasi ke lokasi yang aman.
• Jika ada cairan yang bocor mengenai mata atau kulit Anda, segera bersihkan area
yang terkena dengan air keran atau larutan garam secara menyeluruh dan periksakan
ke dokter sesegera mungkin.

Menonaktifkan baterai bertegangan tinggi

Dalam kondisi darurat di mana memerlukan pemutusan switch pemutus tegangan tinggi,
Ikuti instruksi di bawah ini.

PERINGATAN
• Jangan secara sengaja melepaskan switch pemutus tegangan tinggi kecuali dalam
kondisi darurat. Kendaraan tidak akan menyala jika baterai bertegangan tinggi terputus.
Selain itu, saat switch dilepas, bisa menyebabkan kecelakaan yang berbahaya, seperti
tersengat arus listrik, dan dapat merusak berbagai perangkat listrik.
• Jangan sentuh komponen apa pun di dalam kompartemen motor dengan tangan yang
basah.
• Jangan sentuh komponen apa pun kecuali komponen yang diinstruksikan untuk
dioperasikan dalam buku panduan pemilij ini untuk fungsi tertentu.
• Jangan menyentuh kabel yang terbuka di dalam atau di luar kendaraan.
• Jangan sentuh kabel listrik tegangan tinggi (oranye), konektor, dan semua komponen
dan perangkat listrik.
1. Buka kap motor dan buka kotak switch pemutus tegangan tinggi di sisi kanan
kompartemen motor.
2. Tarik label kuning pada switch pemutus tegangan tinggi untuk menonaktif baterai
bertegangan tinggi.

PERHATIAN
Jangan menggunakan tenaga secara berlebihan saat mengoperasikan tuas switch saat
menonaktifkan baterai bertegangan tinggi. Melakukannya dapat merusak switch pemutus
tegangan tinggi.

1-55
Pengantar/Gambaran Umum Kendaraan Listrik Anda

B0003101

Jika kendaraan listrik terbakar

Jika terjadi kebakaran skala kecil, gunakan alat pemadam api (ABC atau BC) untuk
memadamkan api.
• Jika api tidak dapat dipadamkan langkah pertama, evakuasi ke tempat yang aman
dan jangan biarkan orang lain mendekati lokasi.
• Hubungi pemadam kebakaran, laporkan kebakaran kendaraan listrik, lalu ikuti
instruksinya.

PERHATIAN
• Jika api tidak dapat dipadamkan, segera evakuasi ke tempat yang aman dan tunggu
hingga pemadam kebakaran tiba.
• Jika baterai bertegangan tinggi pada bagian bawah kendaraan terbakar, membutuhkan
suplai air dalam jumlah yang besar secara terus menerus dalam waktu lama untuk
memadamkan api sepenuhnya. Sulit untuk memadamkan api tanpa air yang cukup dan
alat pemadam api yang sesuai. Jika Anda mendekati kendaraan dengan sembarangan,
dapat menyebabkan kecelakaan, seperti tersengat arus listrik, dan bisa mengakibatkan
cedera serius.
Jika kendaraan listrik terendam
Jika kendaraan listrik terendam saat mengemudi, segera matikan kendaraan dan evakuasi
ke tempat yang aman. Hubungi layanan penyelamatan darurat seperti pemadam kebakaran,
atau dealer resmi HYUNDAI.

Jika kendaraan listrik perlu diderek

Jika memerlukan penderekan, angkat semua roda ke penarik. Menderek dengan roda di
pemukaan dapat merusak komponen motor kendaraan.

PERHATIAN
Bila terjadi kebakaran kendaraan karena baterai, berisiko terjadi kebakaran yang kedua.
Hubungi pemadam kebakaran saat menderek kendaraan.

1-56
 1

A
B0003401
[A] Lori

B0003402

B0003403

Tindakan pencegahan lain jika kendaraan listrik mengalami

kecelakaan
PERHATIAN
• Berhati-hatilah untuk pengamanan arus listrik. Bisa tersengat arus listrik karena
korsleting pada daya bertegangan tinggi.
• Saat Anda mengecat atau melakukan heat treatment pada kendaraan akibat kecelakaan,
kinerja baterai bertegangan tinggi dapat berkurang. Jika memerlukan heat treatment,
kami sarankan Anda menghubungi dealer resmi HYUNDAI.
• Gunakan atau pasang hanya suku cadang asli. Suku cadang pihak ketiga atau suku
cadang yang dimodifikasi dapat merusak sistem daya listrik.

1-57
2. Informasi kendaraan

Tampilan eksterior (Tampilan depan). .......................................................................2-2

Tampilan eksterior (Tampilan belakang). ..................................................................2-3
Tampilan interior. ........................................................................................................2-4
Tampilan konsol tengah .............................................................................................2-5
2
Tampilan kontrol roda kemudi. ..................................................................................2-7
Tampilan kompartemen motor. .................................................................................2-8
Dimensi . ......................................................................................................................2-9
Spesifikasi kendaraan listrik .......................................................................................2-10
Daya bola lampu. ........................................................................................................2-11
Ban dan roda . ..............................................................................................................2-12
Sistem pendingin udara (A/C) . ..................................................................................2-13
Berat kendaraan dan volume bagasi. ........................................................................2-13
Volume bagasi depan yang tersedia . ........................................................................2-13
Pelumas dan kapasitas yang direkomendasikan ......................................................2-14
Nomor Identifikasi Kendaraan [Vehicle Identification Number (VIN)]. ..................2-15
Label sertifikasi kendaraan . .......................................................................................2-15
Label spesifikasi dan tekanan ban .............................................................................2-16
Label kompresor A/C ..................................................................................................2-16
Nomor motor...............................................................................................................2-17
Informasi perangkat lunak sumber terbuka . ............................................................2-17
Informasi kendaraan

TAMPILAN EKSTERIOR (TAMPILAN DEPAN)

Tampak depan

A1000201
Bentuk kendaraan sebenarnya mungkin berbeda dari gambar.

(1) Kap motor...................................................................................................................5-41

(2) Headlamp ..................................................................................................................9-41
(3) Ban dan roda .............................................................................................................9-21
(4) Spion luar..................................................................................................................5-26
(5) Spion luar digital.......................................................................................................5-29
(6) Wide sunroof ............................................................................................................5-38
(7) Karet wiper kaca depan ............................................................................................9-16
(8) Jendela .....................................................................................................................5-34
(9) Kamera depan wide..................................................................................................7-78
(10) Radar depan ..............................................................................................................7-6

2-2
 2
TAMPILAN EKSTERIOR (TAMPILAN BELAKANG)
Tampak Belakang

A1000301
Bentuk kendaraan sebenarnya mungkin berbeda dari gambar.

(1) Pintu........................................................................................................................... 5-10

(2) Pintu pengisian daya................................................................................................5-49
(3) Lampu belakang ......................................................................................................9-42
(4) Pintu bagasi . ............................................................................................................5-43
(5) Tombol buka/tutup pintu bagasi.............................................................................5-44
(6) Lampu rem atas........................................................................................................9-42
(7) Antena ......................................................................................................................5-95
(8) Kamera belakang wide.............................................................................................5-26

2-3
Informasi kendaraan

TAMPILAN INTERIOR

17 15 14

15

16 11

2
B A 1

12
13
A
9 4
3

6
10 5
8 7
A1000501_1

Bentuk interior yang sebenarnya mungkin berbeda dari gambar.

(1) Handle pintu bagian dalam.......................................................................................5-10

(2) Sistem memori yang terintegrasi ............................................................................5-20
(3) Kursi.............................................................................................................................3-3
(4) Switch EPB (Electronic Parking Brake) ...................................................................6-23
(5) Perangkat perataan sinar headlamp .......................................................................5-57
(6) Tombol buka/tutup pintu pengisian daya ..............................................................5-49
(7) Tombol buka/tutup pintu power boot (pintu bagasi elektrik) ...............................5-44
(8) Tombol ESC (Electronic Stability Control) OFF ........................................................6-31
(9) Tombol pelipat spion luar ........................................................................................5-27
(10) Switch kontrol spion luar .......................................................................................5-26
(11) Roda kemudi ............................................................................................................5-22
(12) Power outlet ............................................................................................................5-90
(13) Tuas pelepas kap motor..........................................................................................5-41
(14) Switch pusat penguncian pintu ..............................................................................5-14
(15) Switch power window ............................................................................................5-35
(16) Tombol pengunci power window ..........................................................................5-36
(17) Tombol AUTO Hold..................................................................................................6-27

2-4
 2
TAMPILAN KONSOL TENGAH
A

9 8
7 6

10 4 1

5
2
A 3
11

C
C B

12
16
14
13
17

18
15

A1000601_1

Bentuk konsol yang sebenarnya mungkin berbeda dari gambar.

(1) Instrument cluster ......................................................................................................4-2

(2) Klakson ......................................................................................................................5-23
(3) Air bag depan pengemudi ........................................................................................3-35
(4) Sistem Infotainment ................................................................................................5-95
(5) Tombol lampu hazard ................................................................................................8-2
(6) Tombol Start/Stop ........................................................................................................6-4
(7) Sistem kontrol iklim otomatis ..................................................................................5-70
(8) Tombol Parking/View ...............................................................................................7-75

2-5
Informasi kendaraan

(9) Tombol Parking Safety (pengaman parkir) .............................................................7-91

(10) Air bag depan penumpang ...................................................................................3-36
(11) Laci dashboard ........................................................................................................5-89
(12) Pad sistem pengisi daya ponsel dengan wireless.................................................5-92
(13) Sistem pengisi daya ponsel dengan wireless .......................................................5-92
(14) Port USB ...................................................................................................................5-91
(15) Dudukan tempat minum .......................................................................................5-89
(16) Konsol tengah .........................................................................................................5-88
(17) Charger USB.............................................................................................................5-91
(18) Charger USB (Kursi belakang) .................................................................................5-91

2-6
 2
TAMPILAN KONTROL RODA KEMUDI

2 1

12

8
10 5

11 9 7
A1000701

(1) Tuas kontrol lampu ...................................................................................................5-54

(2) Tuas kontrol wiper dan washer................................................................................5-67
(3) Rotary shifter (Tuas putar perpindahan gear) ........................................................6-8
(4) Paddle shifter ............................................................................................................6-14
(5) Tombol voice recognition (pengenalan suara)......................................................5-96
(6) Kontrol audio di roda kemudi ..................................................................................5-88
(7) Tombol Bluetooth wireless technology hands-free..............................................5-96
(8) Kontrol tampilan cluster ............................................................................................4-23
(9) Tombol Lane Driving Assist (Bantuan jalur mengemudi) ......................................7-27
(10) Tombol Driving Assist (Bantuan mengemudi) ......................................................7-59
(11) Tombol Vehicle Distance (Pengatur Jarak Kendaraan ke Kendaraan).................7-59
(12) Tombol Drive mode (mode mengemudi) .............................................................6-39

2-7
Informasi kendaraan

TAMPILAN KOMPARTEMEN MOTOR

2 6 7 4
1
5

A1000901

Kompartemen motor sebenarnya di dalam kendaraan mungkin berbeda dari gambar.

(1) Reservoir coolant (air pendingin) .............................................................................9-12

(2) Reservoir cairan washer kaca depan ...................................................................... 9-14
(3) Reservoir minyak rem.............................................................................................. 9-13
(4) Box sekring ..............................................................................................................9-28
(5) Baterai (12 V)............................................................................................................. 9-18
(6) Bagasi depan ............................................................................................................5-41
(7) Filter udara sistem kontrol iklim.............................................................................. 5-81

2-8
 2
DIMENSI
Item mm

Total panjang 4,855

Total lebar 1,880

Total tinggi 1,495

Ukuran ban Depan Belakang

Tapak ban 225/55R18 1,635 1,644

245/40R20 1,630 1,639

Wheelbase
2,950
(Jarak sumbu roda)

2-9
Informasi kendaraan

SPESIFIKASI KENDARAAN LISTRIK

Item Tipe Standard Tipe Extended

2WD 2WD AWD

73.9+165.
Output maks. (kW) 111.4 168.1
Motor 4

Torsi maks. (Nm) 350 350 255+350

Kapasitas (kWh) 53 77.4 77.4

Baterai
Output power (kW) 173 277 277
(Lithium-ion)
Voltase (V) 480 697 697

Charger (OBC) Output maks.(kW) 10.5 10.5 10.5

(1) OBC : On-Board Battery Chargers

2-10
 2
DAYA BOLA LAMPU
Bola Lampu Tipe Bola Lampu Daya

Dekat LED LED

Headlamp
Jauh LED LED

Lampu sein LED LED

Depan
Lampu parkir LED LED

Daytime Running Lamp (DRL) LED LED

Lampu bagasi depan LED LED

Lampu rem LED LED

Lampu belakang LED LED

Lampu sein LED LED

Belakang
Lampu mundur/parkir LED LED

Lampu plat nomor LED LED

Lampu rem atas LED LED

Lampu baca dan lampu interior LED LED

Lampu ruangan/kabin LED LED

Lampu cermin rias LED LED

Interior
Lampu laci dashboard LED LED

Lampu mood pintu LED LED

Lampu kompartemen bagasi LED LED

2-11
Informasi kendaraan

BAN DAN RODA

Tekanan ban kPa (psi)
Torsi Mur Roda
Item Ukuran Ukuran Beban normal Beban maks. kgf-m
ban roda
(lbf-ft,N-m)
Depan Blk Depan Blk

225/55R18 7.5J X 18
250(3 250(3 260(3 290(4 11~13 (79~94,
Full size tyre 245/40R2
8.5J X 20 6) 6) 8) 2) 108~127)
0

PEMBERITAHUAN
• Temperatur di lingkungan sekitar akan mempengaruhi tekanan udara pada ban (sekitar
7kPa (psi) untuk setiap perubahan temperatur sebesar 7°C (12°F)). Jika temperatur yang
lebih dingin sudah diantisipasi, diperbolehkan untuk meningkatkan tekanan udara ban
dingin hingga 20 kPa (3 psi) di atas spesifikasi. Jika diperkirakan akan terjadi perubahan
temperatur yang ekstrem, pastikan untuk memeriksa dan menyesuaikan tekanan udara
pada ban dengan tepat.
• Tekanan udara ban akan menurun pada dataran tinggi, dan akan meningkat di dataran
yang lebih rendah (sekitar 10 kPa (2,4 psi) untuk setiap perubahan ketinggian kilometer
(atau mil). Pastikan untuk memeriksa dan menyesuaikan tekanan udara pada ban saat
mengemudi di daerah pada ketinggian yang berbeda.
• Jangan melebihi tekanan udara maksimum, seperti yang ditunjukan pada dinding
samping ban.

PERHATIAN
Saat mengganti ban, SELALU gunakan ukuran, tipe, merek, konstruksi dan pola tapak yang
sama dengan yang disertakan pada kendaraan Anda pada awalnya. Jika tidak, dapat merusak
komponen yang berhubungan dengan ban atau membuatnya bekerja secara tidak teratur.

2-12
 2
SISTEM PENDINGIN UDARA (A/C)
Item Volume Berat Klasifikasi

Pompa pemanas 950±25g (34±0.9 oz.)

Refrigerant R-134a
Tanpa pompa pemanas 750±25g (26±0.9 oz.)

Pelumas Pompa pemanas 190±10 g (6.11±0.35 oz.)

POE RB 100EV
kompresor Tanpa pompa pemanas 150±10 g (5.29±0.35 oz.)
*1 Untuk lebih jelasnya kami sarankan Anda untuk menghubungi dealer HYUNDAI resmi.

BERAT KENDARAAN DAN VOLUME BAGASI

Berat kotor kendaraan Volume bagasi

Tipe Standard Tipe Extended

2WD: 2,410 kg
2WD: 2,280 kg 401 ℓ
AWD: 2,520 kg

VOLUME BAGASI DEPAN YANG TERSEDIA

2WD AWD

25 kg 10 kg
*1 Volume bagasi depan tergantung pada spesifikasi kendaraan.

2-13
Informasi kendaraan

PELUMAS DAN KAPASITAS YANG DIREKOMENDASIKAN

Untuk membantu mencapai kinerja dan daya tahan kendaraan yang baik, gunakan hanya
pelumas dengan kualitas yang baik.
Pelumas dan cairan ini direkomendasikan untuk digunakan pada kendaraan Anda.

Pelumas Volume Klasifikasi

2WD Rear 3.4~3.5 ℓ

Cairan gear reduksi Front 3.2~3.3 ℓ HK ATF 65 SP4M-1

AWD
Rear 3.4~3.5 ℓ
dengan 2WD 17.38 ℓ
pompa
Tipe pemanas AWD 17.59 ℓ
Standar tanpa 2WD 16.75 ℓ
pompa
Air AWD 17.08 ℓ Air pendingin
pemanas
Pendingin (coolant) khusus
(Coolant) dengan 2WD 19.38 ℓ untuk kendaraan
pompa elektrik
Tipe AWD 19.64 ℓ
pemanas
Extended tanpa 2WD 18.75 ℓ
pompa
pemanas AWD 19.13 ℓ

SAE J1704 DOT-4

LV, FMVSS 116
Minyak rem Sesuai kebutuhan
DOT-4, ISO 4925
CLASS-6

2-14
 2
NOMOR IDENTIFIKASI LABEL SERTIFIKASI
KENDARAAN [VEHICLE KENDARAAN
IDENTIFICATION
NUMBER (VIN)]

ONE1011025R
Label sertifikasi kendaraan yang terpasang
di pilar tengah sisi pengemudi (atau pe-
B1002101 numpang depan) merupakan nomor iden-
Nomor Identifikasi Kendaraan (VIN) adalah tifikasi kendaraan (VIN).
nomor yang digunakan untuk mendaftarkan
kendaraan Anda dan dalam semua masalah
peraturan hukum yang berhubungan dengan
kepemilikan kendaraan, dll.
Nomor itu menempel di lantai di bawah kursi
depan sisi kiri. Untuk memeriksa nomornya,
buka penutupnya.

ONE1011021
VIN juga terdapat di plat yang menempel di
bagian atas dashboard sisi kiri. Nomor pada
plat dapat dengan mudah dilihat melalui
kaca depan dari luar.

2-15
Informasi kendaraan

LABEL SPESIFIKASI DAN LABEL KOMPRESOR A/C

TEKANAN BAN

ONE1011026L
Label kompresor menginformasikan kepada
ONE1011022R Anda tipe kompresor yang digunakan pada
kendaraan Anda seperti model, nomor
Ban yang disuplai pada kendaraan baru Anda
suku cadang pemasok, nomor produksi,
dipilih untuk memberikan performa terbaik
refrigeran (1) dan oli refrigeran (2).
untuk dikemudikan secara normal.
Label ban yang terletak di pilar tengah sisi
pengemudi memberikan informasi tekanan
ban yang direkomendasikan untuk kendara-
an Anda.

2-16
 2
NOMOR MOTOR INFORMASI PERANGKAT
2WD/AWD LUNAK OPEN SOURCE/
SUMBER TERBUKA
Kendaraan ini berisi perangkat lunak dengan
lisensi open source/sumber terbuka.
Informasi perangkat lunak open source
termasuk kode sumber, pemberitahuan hak
cipta, dan ketentuan lisensi yang dirujuk
dapat diperoleh di situs web
https://www.hyundai.com/worldwide/ope
nsource
HYUNDAI Motor Company akan mem-
B1002401
berikan kode sumber terbuka kepada Anda
AWD
dalam media penyimpanan seperti CD-ROM
dengan biaya minimum yang mencakup
biaya distribusi sumber melalui permintaan
email ke opensource@hyundai.com dalam
jangka waktu 3 tahun sejak tanggal pembe-
lian produk.

B1002402
Nomor motor dapat diperiksa di bagian
bawah kendaraan.

2-17
3. Sistem Keamanan & Kursi

Tindakan pengamanan penting .................................................................................3-2

Selalu gunakan sabuk pengaman Anda .................................................................3-2
Amankan semua anak .............................................................................................3-2
Bahaya air bag .........................................................................................................3-2
Gangguan pada pengemudi ...................................................................................3-2
Kontrol kecepatan kendaraan Anda .......................................................................3-2
Jaga kendaraan Anda dalam kondisi yang aman untuk digunakan ....................3-2
Kursi..............................................................................................................................3-3
3
Tindakan pengamanan ...........................................................................................3-5
Kursi depan ..............................................................................................................3-5
Kursi belakang..........................................................................................................3-11
Sandaran kepala ......................................................................................................3-12
Penghangat kursi .....................................................................................................3-16
Kursi berventilasi udara...........................................................................................3-18
Sabuk pengaman ........................................................................................................3-20
Tindakan pengamanan pada sabuk pengaman ....................................................3-20
Lampu peringatan sabuk pengaman .....................................................................3-21
Sistem penahanan sabuk pengaman .....................................................................3-23
Tindakan pengaman tambahan pada sabuk pengaman .....................................3-26
Merawat sabuk pengaman .....................................................................................3-28
Child Restraint System (CRS) . ...................................................................................3-28
Kami merekomendasikan: Anak-anak selalu di kursi belakang ...........................3-28
Memilih Child Restraint System (CRS) ...................................................................3-29
Memasang Child Restraint System (CRS)..............................................................3-30
Air bag - Supplemental Restraint System (SRS) .......................................................3-35
Dimana air bags? .....................................................................................................3-36
Bagaimana sistem air bag beroperasi? ..................................................................3-39
Apa yang tejadi setelah air bag mengembang .....................................................3-42
Mengapa air bag saya tidak mengembang saat terjadi benturan?......................3-42
Merawat SRS ...........................................................................................................3-47
Tindakan pengamanan tambahan..........................................................................3-47
Label peringatan air bag ........................................................................................3-48
Sistem Keamanan & Kursi

TINDAKAN potensi berbahaya, seperti mengantuk, meraih

benda, makan, perawatan diri, penumpang lain,
PENGAMANAN PENTING dan menggunakan ponsel.
Pengemudi dapat terganggu saat mereka
Anda akan menemukan banyak tindakan mengalihkan pandangan dan perhatian mereka
pencegahan dan rekomendasi keselamatan dari jalan atau tangan mereka dari roda kemudi
pada seluruh bab ini, dan di seluruh buku untuk fokus pada aktivitas selain mengemudi.
Untuk mengurangi risiko gangguan dan kece-
panduan pemilik ini. Tindakan pencegahan lakaan:
di bab ini termasuk yang paling penting. • SELALU siapkan perangkat seluler Anda
Selalu gunakan sabuk peng- (misalnya, pemutar MP3, telepon, unit
navigasi, dll.) Saat kendaraan Anda diparkir
aman Anda atau berhenti dengan aman.
Sabuk pengaman adalah pelindung terbaik • HANYA gunakan perangkat seluler Anda
Anda dalam segala jenis kecelakaan. Air jika diizinkan oleh peraturan dan kondisi
bag dirancang untuk melengkapi sabuk yang mengizinkan penggunaan yang
aman.
pengaman, bukan menggantikannya. Jadi
meski kendaraan Anda dilengkapi air bag, JANGAN PERNAH mengirim pesan teks
SELALU pastikan Anda dan penumpang atau email saat mengemudi. Sebagian
besar negara memiliki peraturan yang
Anda mengenakan sabuk pengaman, dan melarang pengemudi mengirim pesan
memakainya dengan benar. teks. Beberapa negara dan kota juga
Amankan semua anak melarang pengemudi menggunakan tele-
pon genggam.
Semua anak di bawah usia 13 tahun yang • JANGAN SAMPAI penggunaan per-
berkendaraan dengan Anda harus di- angkat seluler akan mengalihkan Anda
amankan di kursi belakang, bukan di kursi dari mengemudi. Anda memiliki tang-
depan. Bayi dan anak kecil harus ditempat- gung jawab kepada penumpang Anda dan
kan dalam Sistem Pengaman Anak yang orang lain di jalan untuk selalu mengemudi
sesuai. Anak-anak yang lebih besar se- dengan aman, dengan menempatkan
baiknya menggunakan kusri booster dengan tangan Anda pada roda kemudi serta
sabuk pengaman hingga mereka dapat mengarahkan mata dan perhatian Anda
menggunakan sabuk pengaman dengan pada jalan.
baik tanpa kursi booster.
Kontrol kecepatan kendaraan
Bahaya air bag Anda
Meskipun air bag dapat menyelamatkan Kecepatan yang berlebihan merupakan faktor
nyawa, air bag juga dapat menyebabkan utama penyebab kecelakaan dan kematian.
cedera serius atau fatal bagi penumpang Umumnya, semakin tinggi kecepatannya,
yang duduk terlalu dekat dengannya, atau semakin besar risikonya, tetapi cedera serius
yang tidak diamankan dengan baik. Bayi, juga dapat terjadi pada kecepatan yang
anak kecil, dan orang dewasa yang bertubuh lebih rendah. Jangan pernah mengemudi
lebih cepat dari kondisi yang aman pada
pendek berisiko akan terluka karena air bag kondisi jalan saat itu, terlepas dari kecepatan
yang mengembang. Ikuti semua instruksi maksimum pada rambu lalu lintas.
dan peringatan pada buku panduan ini.
Jaga kendaraan Anda dalam
Gangguan pada pengemudi kondisi yang aman untuk di-
Gangguan pada pengemudi akan menye- gunakan
babkan bahaya yang serius dan berpotensi Ban meledak atau kerusakan mekanis bisa
mematikan, terutama bagi pengemudi yang sangat berbahaya. Untuk mengurangi kemu-
belum berpengalaman. Keselamatan harus ngkinan masalah seperti itu, periksa tekanan
menjadi perhatian utama saat berada di dan kondisi ban Anda sesering mungkin, dan
belakang roda kemudi dan pengemudi perlu lakukan semua jadwal pe-rawatan secara
menyadari berbagai gangguan yang ber- teratur.
3-2
 3
KURSI

B A
2 1
6
1

4
3
2
1

C B D
4 A A 8

5 C
7 7
5

D D

E
E F
11 11 11

10
F F
9

A3000101

Kursi depan (A, B, C)

(1) Switch kontrol maju atau mundur/Ketinggian bantalan/ Sudut bantalan (Kenyamanan
relaksasi) kursi
(2) Switch kontrol sudut sandaran kursi
(3) Switch kontrol penyangga pinggang
(4) Switch kursi relaksasi
(5) Switch kontrol kursi belakang
(6) Switch penghangat/ventilasi udara kursi
(7) Sandaran kepala
Kursi belakang (D, E, F)
(8) Switch penghangat kursi
(9) Sandaran tangan
(10) Tuas pelipat sandaran kursi
(11) Sandaran kepala

3-3
Sistem Keamanan & Kursi

Sistem infotainment

ONE1031077L

Pilih Setup > Vehicle Settings > Seat dari menu Settings pada sistem infotainment, Anda
dapat menggunakan berbagai fitur kenyamanan.
• Seat position change alert : Saat posisi kursi berubah, detail perubahan akan ditampilkan
dengan gambar kursi.
• Heated/Ventilated features
- Auto. Controls That Use Climate Control Settings (for driver’s seat) : Temperatur
pada kursi akan dikontrol secara otomatis.
• Seating easy access
- Driver seat easy access : Jarak pergerakan kursi (Normal/Extended/Off) akan
bergerak secara otomatis saat pengemudi masuk atau keluar dari kendaraan.

Information
Sistem infotainmen dapat berubah setelah pembaruan perangkat lunak. Untuk informasi lebih jelasnya,
lihat panduan manual yang tersedia pada sistem infotainmen dan panduan referensi cepat.

Informasi
Informasi yang diberikan mungkin berbeda tergantung pada fitur mana yang dilengkapi pada kendaraan
Anda.

3-4
 3
Tindakan pengamanan Sabuk pengaman
Sesuaikan kursi sehingga Anda duduk pada Selalu kencangkan sabuk pengaman Anda
posisi yang aman dan nyaman karena sebelum memulai perjalanan apa pun. Setiap
memainkan peran penting dalam kesela- saat, penumpang harus duduk tegak dan
matan pengemudi dan penumpang bersama tertahan dengan benar. Bayi dan anak kecil
harus ditahan dalam Sistem Penahan Anak
dengan sabuk pengaman dan air bag dalam (Child Restraint Systems) yang sesuai.
kecelakaan.
Anak-anak yang telah melampaui kursi
PERINGATAN booster dan orang dewasa harus ditahan
menggunakan sabuk pengaman.
Jangan menggunakan bantal yang akan
mengurangi gesekan antara kursi dan
panggul penumpang. Pinggul penumpang PERINGATAN
bisa meluncur ke bawah bagian sabuk Lakukan tindakan pencegahan berikut saat
pengaman ketika terjadi kecelakaan atau menyesuaikan sabuk pengaman Anda:
berhenti mendadak. • JANGAN PERNAH menggunakan satu
Bisa mengakibatkan cedera dalam yang sabuk pengaman untuk dipakai lebih
serius atau fatal karena sabuk pengaman dari satu penumpang.
tidak dapat beroperasi dengan benar. • Selalu posisikan sandaran kursi tegak
dengan bagian sabuk pengaman dan
Air bags lebih rendah dari pinggul.
Anda dapat mengambil tindakan untuk • JANGAN PERNAH mengizinkan anak-
mengurangi risiko cedera akibat air bag anak atau bayi kecil ditempatkan di atas
yang mengembang. Duduk terlalu dekat pangkuan penumpang.
dengan air bag sangat meningkatkan risiko • Jangan mengarahkan sabuk pengaman
cedera jika air bag mengembang. Geserkan melintas di leher Anda, melintasi pada
kursi Anda sejauh mungkin ke belakang dari ujung yang tajam, atau mengubah arah
air bag depan, sambil tetap mengontrol sabuk bahu dari tubuh Anda.
kendaraan.
• Jangan biarkan sabuk pengaman ter-
jepit atau macet.
PERINGATAN
Untuk mengurangi risiko cedera serius atau Kursi depan
kematian akibat air bag yang mengembang,
lakukan tindakan pencegahan berikut:
PERINGATAN
• Sesuaikan kursi pengemudi sejauh
Lakukan tindakan pencegahan berikut saat
mungkin ke belakang untuk menjaga
menyesuaikan kursi Anda:
kemampuan dalam mengontrol
kendaraan. • JANGAN PERNAH menyesuaikan kursi
saat kendaraan bergerak. Kursi bisa
• Sesuaikan kursi penumpang depan
merespon dengan gerakan yang tidak
sejauh mungkin ke belakang.
terduga dan dapat menyebabkan hi-
• Pegang tepi roda kemudi dengan langnya kontrol kendaraan yang men-
tangan pada posisi jam 9 dan 3 untuk gakibatkan kecelakaan.
meminimalkan risiko cedera pada
• Jangan meletakkan apapun di bawah
tangan dan lengan Anda.
kursi depan. Benda yang yang tidak
• JANGAN PERNAH menempatkan apa diamankan dengan baik di area kaki
pun antara Anda dan air bag. pengemudi dapat mengganggu peng-
• Jangan biarkan penumpang depan operasian pedal kaki, sehingga bisa
meletakkan kaki pada dashboard untuk menyebabkan kecelakaan.
meminimalkan risiko cedera pada kaki. • Jangan biarkan apa pun mengganggu
posisi normal dan penguncian sandaran
kursi yang benar.
3-5
Sistem Keamanan & Kursi

• Jangan meletakkan pemantik api di Penyesuaian secara manual

lantai atau kursi. Saat Anda mengope- jika dilengkapi
rasikan kursi, gas mungkin akan keluar Kursi depan dapat disesuiakan dengan
dari pemantik yang bisa menyebabkan menggunakan tuas yang terletak di bawah
kebakaran. bantalan kursi. Sebelum mengemudi, se-
• Berhati-hatilah saat mengambil benda suaikan kursi pada posisi yang tepat agar
kecil yang terperangkap di bawah kursi Anda dapat dengan mudah mengontrol
atau di antara kursi dan konsol tengah. roda kemudi, pedal kaki, dan kontrol pada
Tangan Anda mungkin akan terluka instrument panel.
atau cedera oleh ujung yang tajam dari
mekanisme kursi. Penyesuaian maju dan mundur
• Jika ada penumpang di kursi belakang,
berhati-hatilah saat menyesuaikan
posisi kursi depan.
• Pastikan kursi terkunci pada tempat-
nya setelah menyesuaikan kursi. Jika
tidak, kursi mungkin akan bergerak
secara tak terduga yang bisa meng-
akibatkan kecelakaan.

PERHATIAN
Untuk mencegah cedera:
• Jangan menyesuaikan kursi Anda saat B3000201

mengenakan sabuk pengaman Anda. Untuk menggeserkan kursi ke depan atau ke

belakang:
Memajukan bantalan kursi ke depan
dapat menyebabkan tekanan yang kuat 1. Tarik tuas penyesuaian penggeser kursi
ke atas dan tahan.
pada perut Anda.
2. Geser kursi ke posisi yang Anda ingin-
• Jangan biarkan tangan atau jari Anda kan.
tersangkut pada mekanisme kursi saat 3. Lepaskan tuas dan pastikan kursi ter-
kursi sedang bergerak. kunci pada tempatnya. Gerakan kursi
maju dan mundur tanpa menggunakan
PERINGATAN tuas. Jika kursi masih bergerak, itu
JANGAN PERNAH membiarkan anak-anak di menunjukan kursi tidak terkunci dengan
dalam kendaraan tanpa pengawasan. Kursi benar.
elektrik dapat dioperasikan saat kendaraan Sudut sandaran kursi
dimatikan.
PEMBERITAHUAN
Untuk mencegah kerusakan pada kursi:
• Selalu hentikan penyesuain kursi bila
kursi telah disesuakan sejauh mungkin
ke depan atau ke belakang.
• Jangan menyesuaikan kursi dengan
waktu lebih lama dari yang diperlukan
saat kendaraan dimatikan. Hal ini dapat
mengakibatkan daya baterai terkuras
habis. B3000202

• Jangan mengoperasikan dua kursi atau Untuk merebahkan sandaran kursi:

lebih secara bersamaan. Hal ini dapat 1. Condongkan badan sedikit ke depan dan
menyebabkan malfungsi pada sistem angkat tuas perebah sandaran kursi.
kelistrikan.
3-6
 3
2. Bersandar dengan hati-hati pada kursi Peninggi bantalan kursi
dan sesuaikan sandaran kursi ke posisi
yang Anda inginkan.
3. Lepaskan tuas dan pastikan sandaran
kursi terkunci pada tempatnya. (Tuas
HARUS kembali ke posisi semula agar
sandaran kursi terkunci.)
Merebahkan sandaran kursi
Duduk dalam posisi kursi yang direbahkan
saat kendaraan bergerak dapat berbahaya.
Bahkan ketika tertekuk, perlindungan sistem
penahan Anda (sabuk pengaman dan/atau B3000203
air bag) akan sangat berkurang dengan Untuk mengubah ketinggian bantalan kursi:
merebahkan sandaran kursi Anda. • Tekan tuas ke bawah beberapa kali,
untuk menurunkan bantalan kursi.
PERINGATAN • Tarik tuas ke atas beberapa kali, untuk
JANGAN PERNAH merebahkan sandaran menaikkan bantalan kursi.
kursi ketika kendaraan sedang bergerak.
Mengemudi dengan merebahkan kursi akan Penyesuaian secara elektrik
meningkatkan kemungkinan cedera serius jika dilengkapi
atau fatal jika terjadi tabrakan atau berhenti Kursi depan dapat disesuaikan dengan
mendadak. menggunakan switch kontrol yang terletak
Pengemudi dan penumpang harus SELALU di bagian luar bantalan kursi. Sebelum
duduk dengan nyaman pada kursinya, mengemudi, sesuaikan kursi pada posisi
dengan menggunakan sabuk pengaman yang tepat agar Anda dapat dengan mudah
dengan benar, dan dengan sandaran kursi mengontrol roda kemudi, pedal kaki, dan
yang ditegakan. kontrol pada instrument panel.
Penyesuaian maju dan mundur
Sabuk pengaman harus tepat di pinggul dan
dada Anda agar berfungsi dengan baik. Saat
sandaran kursi direbahkan, sabuk bahu tidak
dapat melakukan tugas-nya karena tidak
akan tepat di dada Anda. Sebaliknya, sabuk
akan ada di depan Anda. Jika terjadi ke-
celakaan, Anda bisa terhempas pada sabuk
pengaman, yang menyebabkan cedera pada
leher atau lainnya.
Semakin rebah sudut sandaran kursi,
semakin besar kemungkinan pinggul pe-
numpang akan meluncur di bawah sabuk
pengaman atau leher penumpang akan B3000204
menghantam sabuk bahu. Untuk menggeserkan kursi ke depan atau
ke belakang:
1. Tekan switch kontrol ke depan atau ke
belakang.
2. Lepaskan switch setelah kursi mencapai
posisi yang diinginkan.

3-7
Sistem Keamanan & Kursi

Penyesuaian kemiringan/ketinggian 2. Lepaskan switch setelah sandaran kursi

bantalan kursi mencapai posisi yang diinginkan.
Merebahkan sandaran kursi
Duduk dalam posisi kursi yang direbahkan
2 saat kendaraan bergerak dapat berbahaya.
1 Bahkan ketika tertekuk, perlindungan sistem
penahan Anda (sabuk pengaman dan/atau
air bag) akan sangat berkurang dengan
merebahkan sandaran kursi Anda.
2
1 PERINGATAN
JANGAN PERNAH merebahkan sandaran
kursi ketika kendaraan sedang bergerak.
B3000206 Mengemudi dengan merebahkan kursi akan
• Kemiringan bantalan kursi (1) meningkatkan kemungkinan cedera serius
Untuk mengubah sudut bagian depan atau fatal jika terjadi tabrakan atau berhenti
bantalan kursi: mendadak.
Dorong bagian depan switch kontrol ke Pengemudi dan penumpang harus SELALU
duduk dengan nyaman pada kursinya,
atas untuk menaikkan atau ke bawah dengan menggunakan sabuk pengaman
untuk menurunkan bagian depan ban- dengan benar, dan dengan sandaran kursi
talan kursi. yang ditegakan.
Lepaskan switch setelah kursi mencapai Sabuk pengaman harus tepat di pinggul
posisi yang diinginkan. dan dada Anda agar berfungsi dengan baik.
• Ketinggian bantalan kursi (2) Saat sandaran kursi direbahkan, sabuk bahu
Untuk mengubah ketinggian bantalan tidak dapat melakukan tugas-nya karena
kursi: tidak akan tepat di dada Anda. Sebaliknya,
sabuk akan ada di depan Anda. Jika terjadi
Dorong bagian belakang switch kontrol kecelakaan, Anda bisa terhempas pada sabuk
ke atas untuk menaikkan atau ke bawah pengaman, yang menyebabkan cedera pada
untuk menurunkan ketinggian bantalan leher atau lainnya.
kursi. Semakin rebah sudut sandaran kursi,
Lepaskan switch setelah kursi mencapai semakin besar kemungkinan pinggul pe-
posisi yang diinginkan. numpang akan meluncur di bawah sabuk
pengaman atau leher penumpang akan
Penyesuaian sudut sandaran kursi menghantam sabuk bahu.
Penyangga pinggang

2 1

2
1

B3000205

Untuk merebahkan sandaran kursi: B3000207

1. Tekan switch kontrol ke depan atau ke Untuk menyesuaikan penyangga pinggang:

belakang.
3-8
 3
• Tekan bagian depan switch (1) untuk
menambah penyangga atau bagian
PERHATIAN
belakang switch (2) untuk mengurangi • Jangan menggunakan kursi relaksasi
penyangga. saat kendaraan bergerak. Menggu-
nakan kursi relaksasi bisa meningkat
PEMBERITAHUAN risiko cedera jika terjadi benturan atau
Jangan terus mengoperasikan switch berhenti mendadak.
penyangga pinggang saat penyangga ping- • Jangan menggunakan kursi relaksasi
gang dalam tumpuan/penyangga maksimal. saat meletakan muatan atau benda lain
Dapat merusak motor penyangga pinggang. di kursi belakang.
Kursi relaksasi (untuk kursi pengemudi, • Jangan menggunakan kursi relaksasi
kursi penumpang) saat kendaraan bergerak. Sabuk
pengaman mungkin tidak bisa berope-
jika dilengkapi
rasi secara normal karena kurangnya
ikatan antara sabuk bahu dan badan.
• Jangan menggunakan kursi relaksasi
saat kursi belakang tidak di geser ke
posisi paling belakang dan ditegakkan.
Switch kursi relaksasi penumpang

1 2

B3000208
Kursi relaksasi akan mendistribusikan
tekanan tubuh dan beban terkonsentrasi
pada bagian tubuh tertentu yang terjadi saat
duduk dalam posisi yang sama untuk jangka
waktu yang lama. Kursi akan menghilangkan
B3000209
rasa lelah dan ketidaknyamanan dengan
memberikan posisi duduk yang optimal. Switch kursi relaksasi pengemudi/penumpang

PEMBERITAHUAN
Tekan tombol auto return untuk mengem-
balikan posisi kursi setelah mengoperasikan
kursi kenyamanan Relaksasi.
Penyesuaian kursi apa pun selain auto return
dapat membatasi pergerakan bantalan kursi
ke bawah. 1
2

PERHATIAN B3000210
Lakukan tindakan pencegahan berikut saat Untuk mengaktifkan kursi relaksasi
menggunakan kursi relaksasi: Tekan switch (1), pesan peringatan akan di-
tampilkan di layar infotainment. Kemudian,
tekan switch (1) lagi.

3-9
Sistem Keamanan & Kursi

Jika switch tidak ditekan dalam waktu 5 detik

setelah pesan peringatan ditampilkan, kursi Informasi
relaksasi tidak akan diaktifkan. Ketika kursi relaksasi tidak dapat dioperasikan,
Saat kursi relaksasi diaktifkan: coba atur ulang (reset) Sistem Memori yang
1. Bantalan kursi akan bergeser ke depan Terintegrasi. Jika kursi relaksasi tidak beroperasi
atau ke belakang secara otomatis. bahkan setelah Sistem Memori yang Terintegrasi
2. Bantalan kursi dan sudut sandaran kursi diatur ulang (reset), Anda disarankan untuk
akan disesuaikan. menghubungi dealer resmi HYUNDAI.
Dalam kondisi berikut, pesan peringatan
akan ditampilkan saat layar infotainment PEMBERITAHUAN
menyala dan kursi relaksasi akan dinonak- Jangan gunakan switch kursi secara
tifkan. bersamaan. Hal ini dapat merusak sistem
• Saat gear tidak di posisi P (Parkir). kursi.
(hanya untuk kursi pengemudi)
• Saat kendaraan bergerak lebih dari 3 Saku pada sandaran kursi
km/jam. (hanya untuk kursi pengemudi)
• Saat sabuk pengaman belakang diken-
cangkan

Informasi
Ketika kursi relaksasi tidak dapat dioperasikan,
coba atur ulang (reset) Sistem Memori yang
Terintegrasi. Jika kursi relaksasi tidak beroperasi
bahkan setelah Sistem Memori yang Terintegrasi
diatur ulang (reset), Anda disarankan untuk
menghubungi dealer resmi HYUNDAI.
B3000222
• Untuk menonaktifkan kursi relaksasi Saku pada sandaran kursi tersedia di bagian
Jika Anda menekan bagian depan switch belakang sandaran kursi depan.
(2) sementara kursi berada dalam posisi
kursi relaksasi, kursi akan kembali ke posisi
semula. PERHATIAN
Saat kursi relaksasi dinonaktifkan: Jangan meletakkan benda berat atau tajam
• Kursi pengemudi akan kembali ke posisi pada saku pada sandaran kursi. Jika terjadi
semula, sebelum menggunakan kursi kecelakaan benda tersebut bisa terlempar
relaksasi, saat gear berada di posisi P dari saku dan melukai penumpang.
(Parkir).
• Kursi penumpang akan kembali ke posisi
semula.
Dalam kasus berikut, kursi relaksasi untuk
kursi pengemudi tidak akan kembali ke posisi
semula.
• Saat gear tidak di posisi P (Parkir).
• Saat kendaraan bergerak lebih dari 3 km/
jam.

3-10
 3
Switch Walk-in Untuk melipat sandaran kursi belakang:
1. Sesuaikan sandaran kursi depan ke
posisi tegak dan bila perlu, geser kursi
depan ke depan.
2. Turunkan sandaran kepala belakang ke
posisi terendah.
2 1

4 3

B3000223
Penumpang kursi belakang dapat meng-
gunakan switch untuk mengontrol kursi
penumpang depan.
• Menggeser maju atau mundur:
Tekan switch (1) atau (2) untuk meng- B3000301
geserkan kursi penumpang depan ke
depan atau ke belakang. 3. Arahkan tali sabuk pengaman ke bagian
luar kursi belakang untuk mencegah
• Sudut sandaran kursi: sabuk terjepit di belakang atau di bawah
Tekan switch (3) atau (4) untuk me- kursi.
rebahkan sandaran kursi penumpang
depan ke depan atau ke belakang.

Kursi belakang
Melipat kursi belakang
Sandaran kursi belakang dapat dilipat un-
tuk memudahkan membawa barang yang
panjang atau untuk menambah kapasitas
bagasi kendaraan.

PERINGATAN B3000302
• Jangan biarkan penumpang duduk di 4. Lipat sandaran kursi ke arah depan
atas sandaran kursi yang terlipat saat kendaraan.
kendaraan sedang bergerak. Ini bukan
posisi duduk yang tepat dan tidak ada
sabuk pengaman yang tersedia untuk
digunakan. Hal ini dapat mengakibatkan
cedera serius atau kematian jika terjadi
kecelakaan atau berhenti mendadak.
• Benda yang ditempatkan pada sandaran
kursi yang dilipat tidak boleh lebih tinggi
dari bagian atas sandaran depan. Hal
ini dapat menyebabkan benda muatan
tersebut meluncur ke depan dan bisa
menyebabkan cedera atau kerusakan B3000303
saat berhenti mendadak.
3-11
Sistem Keamanan & Kursi

5. Untuk menggunakan kursi belakang, Sandaran tangan

angkat dan tarik sandaran kursi ke
belakang. Tarik sandaran kursi dengan
kuat sampai terpasang dengan benar
Pastikan sandaran kursi terkunci pada
tempatnya.

B3000311
Sandaran tangan terletak di tengah kursi
belakang. Tarik sandaran tangan ke bawah
dari sandaran kursi untuk menggunakannya.

B3000305 PERHATIAN
Handle sandaran tangan dapat ditekan saat
PERINGATAN melipat sandaran kursi belakang, tetapi akan
• Saat mengembalikan sandaran kursi kembali ke posisinya setelah jangka waktu
belakang dari posisi terlipat ke posisi tertentu.
tegak, pegang sandaran kursi dan Sandaran kepala
kembalikan secara perlahan. Pastikan
Kursi depan dan belakang kendaraan memi-
sandaran kursi benar-benar terkunci
liki sandaran kepala yang dapat disesuaikan.
pada posisi tegak dengan mencoba Sandaran kepala akan memberikan kenya-
mendorong bagian atas sandaran kur- manan bagi penumpang, tetapi yang lebih
si. Jika terjadi kecelakaan atau berhen- penting sandaran kepala dirancang untuk
ti mendadak, sandaran kursi yang membantu melindungi penumpang dari
tidak terkunci dapat membuat barang benturan yang kuat dan cedera leher dan
muatan bergerak maju dengan sangat tulang belakang lainnya selama kecelakaan,
kuat dan masuk ke ruang penumpang, terutama pada benturan dari belakang.
yang dapat mengakibatkan cedera
serius atau bahkan kematian. PERINGATAN
Untuk mengurangi risiko cedera serius atau
PERINGATAN kematian dalam suatu kecelakaan, lakukan
• Jangan meletakkan benda di kursi tindakan pencegahan berikut saat menye-
belakang, karena benda tersebut saikan sandaran kepala:
tidak dapat diamankan dengan baik
• Selalu sesuaikan sandaran kepala de-
dan dapat mengenai penumpang
ngan benar untuk semua penumpang
kendaraan dalam benturan yang
SEBELUM menghidupkan kendaraan.
menyebabkan bisa cedera serius atau
bahkan kematian. • JANGAN PERNAH membiarkan siapa
pun bepergian dengan kursi yang san-
6.Kembalikan sabuk pengaman belakang daran kepala dilepas atau diputar.
ke posisi yang benar.
• Sesuaikan sandaran kepala sehingga
bagian tengah sandaran kepala sama
tingginya dengan tinggi bagian atas
mata.

3-12
 3
• Untuk mencegah kerusakan, JANGAN
PERNAH memukul atau menarik san-
daran kepala.

Sandaran kepala kursi depan

OHI039190N

• JANGAN PERNAH menyesuaikan posisi

sandaran kepala kursi pengemudi saat
kendaraan sedang melaju.
• Sesuaikan sandaran kepala sedekat B3000213
mungkin dengan kepala penumpang.
Jangan gunakan bantalan kursi yang Kursi pengemudi dan penumpang depan
menahan tubuh dari sandaran kursi. dilengkapi dengan sandaran kepala yang
bisa disesuaikan untuk keamanan dan
• Pastikan sandaran kepala terkunci pada kenyamanan penumpang.
posisinya setelah disesuaikan.
Menyesuaikan ketinggian ke atas dan ke
bawah
PERINGATAN
Saat duduk di kursi belakang, jangan men-
gatur ketinggian sandaran kepala ke posisi
terendah.

B3000216

Untuk menaikkan sandaran kepala:

1. Tarik ke atas ke posisi yang diinginkan
(1).
B3000310
Untuk menurunkan sandaran kepala:
1. Tekan dan tahan tombol pelepas (2)
PERHATIAN pada tiang penyangga sandaran kepala.
• Bila tidak ada penumpang di kursi 2. Turunkan sandaran kepala ke posisi
belakang, atur ketinggian sandaran yang diinginkan (3).
kepala ke posisi terendah. Sandaran
kepala kursi belakang dapat mengurangi
visibilitas di area belakang.

3-13
Sistem Keamanan & Kursi

Penyesuaian ke depan dan ke belakang Melepaskan/Memasang ulang

Untuk melepaskan sandaran kepala:
Penyesuaian kursi secara manual

2
3

4
B3000214
Sandaran kepala dapat disesuaikan ke
depan dengan menarik sandaran kepala ke B3000217
depan ke penahan yang diinginkan. Untuk Penyesuaian kursi secara elektrik
menyesuaikan sandaran kepala ke posisi
paling belakang, tarik ke posisi paling depan
dan lepaskan. 2
3
PEMBERITAHUAN 1

B3000218
1. Baringkan sandaran kursi (2) dengan
switch sudut sandaran kursi (1).
2. Tarik ke atas sandaran kepala ke posisi
paling atas dan tekan tombol pelepas
B3000215 (3) untuk melepaskan sandaran kepala
Jika Anda merebahkan sandaran kursi ke (4).
depan dengan sandaran kepala dan banta-
lan kursi terangkat, sandaran kepala dapat PERINGATAN
bersentuhan dengan sunvisor atau bagian JANGAN PERNAH mengizinkan siapa pun
lain dari kendaraan. bepergian pada kursi yang sandaran
kepalanya dilepas.

3-14
 3
Untuk memasang ulang sandaran kepala : Sandaran kepala kursi belakang
Penyesuaian kursi secara manual

4
1

B3000219
Kursi belakang dilengkapi dengan sandaran
Penyesuaian kursi secara elektrik
kepala di semua posisi kursi untuk kesela-
matan dan kenyamanan penumpang.
Menyesuaikan ketinggian ke atas dan ke
4 bawah
1

3 1

3
2

B3000220
2
1. Rebahkan sandaran kursi dengan me-
nekan tuas atau switch sudut sandaran
kursi (3).
2. Masukkan tiang sandaran kepala (2) ke Untuk menaikkan sandaran kepala:
dalam lubang sambil menekan tombol 1. Tarik ke atas ke posisi yang diinginkan
pelepas (1). (1).
3. Sesuaikan sandaran kepala pada ke-
tinggian yang sesuai. Untuk menurunkan sandaran kepala:
4. Sesuaikan sudut sandaran kursi (4) de- 1. Tekan dan tahan tombol pelepas (2)
ngan mengunakan switch sudut san- pada tiang penyangga sandaran kepala.
daran kursi (3). 2. Turunkan sandaran kepala ke posisi yang
diinginkan (3).
PERINGATAN
Selalu pastikan sandaran kepala terkunci Melepas/Memasang Ulang
pada posisinya setelah memasang ulang dan Untuk melepas sandaran kepala:
menyesuaikannya dengan benar.

3-15
Sistem Keamanan & Kursi

Penumpang harus dapat merasakan jika kursi

menjadi terlalu hangat, nonaktifkan fitur, jika
fitur penghangat kursi tidak diperlukan lagi.
2
Penghangat kursi mengkonsumsi energi
listrik dalam jumlah yang besar. Harap
hindari menggunakan penghangat kursi saat
kendaraan dimatikan untuk mencegah daya
baterai habis.
1 Orang yang tidak dapat mendeteksi per-
ubahan temperatur atau rasa sakit pada kulit
harus sangat berhati-hati, terutama jenis
1. Angkat sandaran kepala setinggi penumpang berikut ini:
mungkin. • Bayi, anak-anak, orang tua atau orang
2. Tekan tombol pelepas sandaran kepala disabilitas, atau pasien rawat jalan di
(1) sambil menarik sandaran kepala ke rumah sakit.
atas (2). • Orang dengan kulit yang sensitif atau
yang mudah terbakar.
Untuk memasang kembali sandaran kepala:
• Orang yang lelah.
• Orang yang mabuk.
• Orang yang minum obat yang dapat
menyebabkan kantuk atau tertidur.
2
PERINGATAN
JANGAN PERNAH meletakkan apa pun di
kursi yang menggunakan fitur penghangat
1 saat sedang beroperasi, seperti selimut atau
bantal. Hal ini dapat menyebabkan peng-
hangat kursi akan menjadi terlalu panas,
1. Masukkan tiang sandaran kepala ke menyebabkan luka bakar atau merusak
dalam lubang sambil menekan tombol kursi.
pelepas (1).
PEMBERITAHUAN
2. Sesuaikan sandaran kepala ke ketinggian
Untuk mencegah kerusakan pada penghangat
yang sesuai.
kursi dan kursi:
Penghangat kursi • Jangan sekali-kali menggunakan cairan
Penghangat kursi disediakan untuk meng- seperti tiner cat, bensol, alkohol atau
hangatkan kursi selama cuaca dingin. bensin untuk membersihkan jok.
Selama cuaca cerah atau dalam kondisi di • Jangan meletakkan benda yang berat
mana pengoperasian penghangat kursi atau tajam di atas kursi yang dilengkapi
tidak diperlukan, NONAKTIFKAN penghangat dengan penghangat kursi.
kursi. • Jangan mengganti jok kursi. Hal ini
dapat merusak penghangat kursi.
PERINGATAN
Penghangat kursi dapat menyebabkan LUKA
BAKAR SERIUS, bahkan pada temperatur
yang rendah dan terutama jika digunakan
untuk jangka waktu yang lama.

3-16
 3
Penghangat kursi depan • Kontrol temperatur secara manual.
Lihat panduan online sistem infotain-
ment untuk kontrol temperatur secara
manual.
• Kontrol temperatur secara otomatis.
Penghangat kursi akan mulai me-
ngontrol temperatur kursi secara otoma-
tis untuk mencegah temperatur rendah
terbakar setelah diaktifkan secara ma-
nual.
OFF → TINGGI ( 3 ) → SEDANG ( 2 ) → RENDAH ( 1 )

ONE1031085L 30 menit 60 menit

Saat kendaraan berjalan, sentuh ikon Heat-
ing/ Ventilation di layar home infotainment. Anda dapat menyentuh ikon secara
manual untuk meningkatkan temperatur
kursi. Namun, temperatur kursi akan
secara otomatis disesuaikan kembali.
• Auto. Controls That Use Climate Control
Settings (for driver’s seat)
Penghangat kursi akan secara otomatis
mengontrol temperatur kursi tergantung
pada temperatur di lingkungan sekitar
saat kendaraan berjalan.
Untuk mengaktifkan fitur ini, harus di-
aktifkan dari menu Setup di layar sistem
B3000602 infotainment. Pilih:
Tekan di kontrol panel iklim depan. - Setup > Vehicle Settings > Seat >
Heated/Ventilated Features > Auto.
Controls That Use Climate Control
Settings > Seat Warmer/Ventilation
• Penghangat kursi secara default akan
ke posisi OFF setiap kali tombol Start/
Stop ditekan ke posisi ON. Namun, jika
mengaktifkan fitur Auto. Controls That
Use Climate Control Settings, peng-
hangat kursi pengemudi akan aktif dan
dinonaktifkan tergantung pada temper-
atur di lingkungan sekitar.
ONE1031080L
Untuk mengaktifkan penghangat kursi di
setiap kursi depan, sentuh ikon di layar
infotainment. Sesuaikan temperatur dengan
menekan ikon atau .
Penghangat kursi akan dinonaktifkan secara
otomatis ketika temperatur kursi mencapai
tingkat tertentu dan akan aktif kembali
secara otomatis ketika temperatur di kursi
turun di bawah temperatur tertentu.
3-17
Sistem Keamanan & Kursi

Penghangat kursi belakang • Penghangat kursi belakang dapat di-

jika dilengkapi sesuaikan dari layar infotainment.

B3000604 ONE1031082L

• Saat kendaraan hidup, tekan switch • Sentuh ikon rear heat pada layar
penghangat kursi yang terletak di setiap Heating/Ventilation di infotainment.
kursi untuk menghangatkan kursi
belakang.
• Penghangat kursi akan dinonaktifkan
secara otomatis ketika temperatur di
kursi mencapai level tertentu dan akan
diaktifkan kembali secara otomatis ketika
temperatur di kursi turun di bawah
temperatur tertentu.
• Kontrol temperatur secara manual
Setiap kali Anda menekan switch, pe-
ngaturan temperatur kursi akan berubah
sebagai berikut:
OFF TINGGI RENDAH ONE1031078L

( ) ( ) Untuk mengaktifkan penghangat kursi

di setiap kursi belakang, sentuh ikon
A pada layar infotainment. Sesuaikan
temperatur dengan menekan salah
• Kontrol temperatur secara otomatis satu ikon atau .
Penghangat kursi akan aktif secara
otomatis mengontrol temperatur kursi Kursi berventilasi udara
untuk mencegah luka bakar pada
temperatur rendah setelah diaktifkan Kursi berventilasi udara disediakan untuk
secara manual. mendinginkan kursi depan dengan meng-
OFF TINGGI RENDAH hembuskan udara melalui lubang ventilasi
( ) 30 menit ( ) kecil pada permukaan bantalan dan sandaran
kursi.
Bila pengoperasian kursi berventilasi udara
tidak diperlukan, pertahankan switch pada
Anda dapat menekan switch secara posisi OFF.
manual untuk meningkatkan temper-
atur pada kursi. Namun, temperatur PEMBERITAHUAN
NOTICE
kursi akan secara otomatis disesuaikan Untuk mencegah kerusakan pada kursi
kembali. berventilasi udara:
• Penghangat kursi secara default akan
ke posisi OFF setiap kali tombol Start/
Stop ditekan ke posisi ON.
3-18
 3
• Jangan pernah menggunakan pelarut Tekan di kontrol panel iklim depan.
seperti tiner cat, bensol, alkohol atau
bensin untuk membersihkan kursi.
• Hindari menumpahkan cairan ke per-
mukaan kursi depan dan sandaran kursi;
hal ini dapat menyebabkan lubang
ventilasi udara tersumbat dan tidak
berfungsi dengan baik.
• Jangan letakkan bahan seperti kan-
tong plastik atau koran di bawah kursi.
Bahan tersebut dapat menghalangi
asupan udara yang menyebabkan
ventilasi udara tidak berfungsi dengan
baik. ONE1031080L
• Jangan mengganti sarung jok. Hal ini Untuk mengaktifkan ventilasi udara di setiap
dapat merusak kursi berventilasi udara. kursi depan, sentuh ikon di layar info-
• Jika ventilasi udara tidak berfungsi, tainment. Sesuaikan aliran udara dengan
restart kendaraan. Jika tidak ada menekan salah satu ikon atau .
perubahan, kami menyarankan agar
kendaraan Anda diperiksa oleh dealer • Jika kursi berventilasi udara diposisikan
resmi HYUNDAI. TINGGI, kecepatan aliran udara akan
meningkat sesuai dengan kecepatan
Kursi berventilasi udara untuk kursi kendaraan.
depan • Gunakan kursi berventilasi udara den-
jika dilengkapi
gan mengaktifkan A/C untuk ventilasi
yang lebih efektif.
• Mungkin diperlukan waktu sekitar 3~5
menit setelah mengoperasikan switch
untuk merasakan perubahan temper-
atur.
• Lihat panduan online sistem infotain-
ment untuk kontrol temperatur secara
manual.
• Auto. Controls That Use Climate Control
Settings (for driver’s seat)
Kursi berventilasi udara akan secara
otomatis mengontrol temperatur kursi
ONE1031085L
tergantung pada temperatur di lingkun-
Saat kendaraan hidup, sentuh ikon Heating/ gan sekitar saat kendaraan berjalan.
Ventilation pada layar home infotainment. Untuk menggunakan fitur ini, harus
diaktifkan dari menu Setup pada layar
sistem infotainment. Pilih:
• Setup > Vehicle Settings > Seat >
Heated/Ventilated Features > Auto.
Controls That Use Climate Control
Settings > Seat Warmer/Ventilation
• Kursi berventilasi udara secara default
akan ke posisi OFF setiap kali tombol
Start/Stop ditekan ke posisi ON. Namun,
jika mengaktifkan fitur Auto. Controls
That Use Climate Control Settings,
penghangat kursi pengemudi akan
B3000602

3-19
Sistem Keamanan & Kursi

aktif dan dinonaktifkan tergantung

pada temperatur di lingkungan seki-
SABUK PENGAMAN
tar. Bagian ini akan menjelaskan cara meng-
gunakan sabuk pengaman dengan benar.
Juga akan menjelaskan beberapa hal yang
tidak boleh dilakukan saat menggunakan
sabuk pengaman.
Tindakan pencegahan pada
sabuk pengaman
Selalu kencangkan sabuk pengaman Anda
dan pastikan semua penumpang telah
mengenakan sabuk pengaman mereka
sebelum memulai perjalanan apa pun. Air
bag dirancang untuk melengkapi sabuk
pengaman sebagai perangkat keselamatan
tambahan, tetapi bukan sebagai pengganti.
Disebagian besar negara mewajibkan semua
penumpang kendaraan untuk mengenakan
sabuk pengaman.

PERINGATAN
Sabuk pengaman harus digunakan oleh SE-
MUA penumpang setiap kali kendaraan berg-
erak. Lakukan tindakan pencegahan berikut
saat menyesuiakan dan mengenakan sabuk
pengaman:
• Anak-anak dengan usia di bawah 13 tahun
harus diamankan dengan baik di kursi
belakang.
• Jangan biarkan anak-anak naik di kursi
penumpang depan, kecuali air bag di-
nonaktifkan. Jika seorang anak duduk di
kursi penumpang depan, geserkan kursi
sejauh mungkin ke belakang dan amankan
dengan benar di kursi.
• JANGAN PERNAH membiarkan bayi atau
anak yang digendong di pangkuan pe-
numpang.
• JANGAN PERNAH berkendara dengan
sandaran kursi yang direbahkan saat
kendaraan sedang melaju.
• Jangan biarkan anak-anak berbagi kursi
atau sabuk pengaman.
• Jangan memakai sabuk bahu di bawah
lengan atau di belakang punggung Anda.
• Jangan pernah menggunakan sabuk
pengaman di atas benda yang mudah
pecah. Jika berhenti atau benturan se-
cara mendadak, sabuk pengaman dapat
merusak benda tersebut.
• Jangan gunakan sabuk pengaman jika
terpelintir. Sabuk pengaman yang terpelin-
tir tidak akan melindungi Anda dengan
baik saat terjadi kecelakaan.
• Jangan menggunakan sabuk peng-
aman jika tali atau hardwarenya rusak.
• Jangan kaitkan sabuk pengaman ke dalam
gesper ke kursi lain.
3-20
 3
• JANGAN PERNAH melepaskan sabuk Sabuk harus diganti jika sabuk aus, terkon-
pengaman saat mengemudi. Hal ini taminasi, atau rusak. Sangat penting untuk
dapat menyebabkan hilangnya kontrol mengganti seluruh rakitan sabuk setelah di-
kendaraan yang bisa mengakibatkan gunakan dalam benturan yang parah bahkan
kecelakaan. jika kerusakan pada rakitan dengan sebab
• Pastikan tidak ada bagian sabuk yang yang tidak jelas. Sabuk tidak boleh dipakai
mengganggu mekanisme gesper sabuk dengan tali terpelintir/memutar. Setiap
pengaman. Ini dapat mencegah sabuk sabuk pengaman hanya boleh digunakan
pengaman terpasang dengan kencang. oleh satu penumpang; sangat berbahaya
• Tidak ada modifikasi atau penambahan untuk menempatkan sabuk di sekitar anak
yang harus dilakukan oleh pengguna yang dibawa di pangkuan penumpang.
yang akan mencegah perangkat penye-
suaian sabuk pengaman beroperasi Lampu peringatan sabuk
untuk menghilangkan kekenduran, atau pengaman
mencegah sabuk pengaman dari
pengaturan untuk menghilangkan ke- Peringatan sabuk pengaman untuk
kenduran. pengemudi
PERINGATAN
Sabuk pengaman dan komponen sabuk
pengaman yang rusak tidak akan beroperasi
dengan baik. Selalu ganti jika:
• Tali sabuk pengaman robek, terkon-
taminasi, atau rusak.
• Kerusakan perangkat.
• Seluruh unit sabuk pengaman setelah
terlibat dalam kecelakaan, meskipun
kerusakan pada sabuk atau perangkat B3001502
tidak terlihat.
Sebagai pengingat bagi pengemudi, lampu
peringatan sabuk pengaman pengemudi akan
PERINGATAN menyala selama kurang lebih 6 detik setiap
kali tombol Start/Stop diaktifkan terlepas dari
Sabuk pengaman dirancang untuk menahan kencang atau tidaknya sabuk pengaman. Jika
struktur tulang tubuh, dan harus dipakai ren- sabuk pengaman tidak dikencangkan, akan
dah di bagian depan panggul atau pinggul, terdengar bunyi peringatan selama sekitar 6
dada, dan bahu, sesuai yang diperlukan; detik.
menempatkan bagian sabuk pengaman di Jika Anda mulai mengemudi tanpa mengen-
atas daerah perut harus dihindari. cangkan sabuk pengaman atau Anda membuka
sabuk pengaman saat Anda mengemudi pada
Sabuk pengaman harus disesuaikan seketat kecepatan di bawah 20 km/jam atau berhenti,
mungkin, dengan nyaman, untuk mem- lampu peringatan yang sama akan menyala.
berikan perlindungan yang telah dirancang Jika Anda mulai mengemudi tanpa mengen-
untuk hal tersebut. cangkan sabuk pengaman atau Anda membuka
Sabuk yang longgar akan sangat mengu- sabuk pengaman saat Anda mengemudi pada
rangi perlindungan yang diberikan kepada kecepatan 20 km/ jam atau lebih cepat, lampu
pengguna. peringatan akan berkedip dan akan terdengar
bunyi peringatan selama sekitar 100 detik.
Perlu perhatian khusus agar sabuk terhindar Saat sabuk pengaman dilepas ketika menge-
dari kontaminasi dengan bahan poles, mudi, lampu peringatan akan menyala saat
minyak, dan bahan kimia, terutama asam kecepatan di bawah 20 km/jam .
baterai. Pembersihan dapat dilakukan den- Saat kecepatan kendaraan pada 20 km/ jam
gan aman menggunakan sabun ringan dan atau lebih cepat, lampu peringatan akan
air. berkedip dan akan terdengar bunyi peringatan
selama sekitar 100 detik.
3-21
Sistem Keamanan & Kursi

Peringatan sabuk pengaman untuk Peringatan sabuk pengaman untuk

penumpang depan penumpang di kursi belakang
Sebagai pengingat kepada penumpang
depan, lampu peringatan sabuk pengaman
penumpang depan akan menyala selama 1 2 3
kurang lebih 6 detik setiap kali tombol Start/
Stop diaktifkan terlepas dari kencang atau
tidaknya sabuk pengaman.
Jika Anda mulai mengemudi tanpa me-
ngencangkan sabuk pengaman atau Anda
membuka sabuk pengaman saat Anda 1 2 3
mengemudi pada kecepatan di bawah 20
km/jam atau berhenti, lampu peringatan
yang sama akan menyala. B3001503
Jika Anda mulai mengemudi tanpa me- Untuk kursi belakang sisi kiri dan kanan
ngencangkan sabuk pengaman atau Anda • Sebagai pengingat kepada penumpang be-
lakang, lampu peringatan sabuk penga-
membuka sabuk pengaman saat Anda man penumpang belakang akan menyala
mengemudi pada kecepatan 20 km/jam selama kurang lebih 6 detik setiap kali
atau lebih cepat, lampu peringatan akan tombol Start/Stop diaktifkan terlepas dari
berkedip dan akan terdengar bunyi per- kencang atau tidaknya sabuk pengaman.
ingatan selama sekitar 100 detik. • Jika Anda mulai mengemudi tanpa
Saat sabuk pengaman dilepas saat menge- mengencangkan sabuk pengaman atau
mudi, lampu peringatan akan menyala saat Anda membuka sabuk pengaman saat
mengemudi dengan kecepatan di bawah
kecepatan kendaraan di bawah 20 km/jam. 20 km/jam, lampu peringatan yang sesuai
Saat kecepatan 20 km/jam atau lebih cepat, posisi kursi akan terus menyala sampai
lampu peringatan akan berkedip dan akan Anda mengencangkan sabuk pengaman.
terdengar bunyi peringatan selama sekitar • Jika Anda terus mengemudi tanpa
100 detik. mengencangkan sabuk pengaman atau
melepas sabuk pengaman saat Anda
mengemudi dengan kecepatan sekitar 20
PERINGATAN km/jam atau lebih cepat, bunyi peringatan
Mengemudi dalam posisi yang tidak tepat sabuk pengaman akan berbunyi selama
akan berdampak buruk pada sistem sekitar 35 detik dan lampu peringatan yang
peringatan sabuk pengaman penumpang sesuai posisi kursi akan berkedip.
depan. Penting bagi pengemudi untuk • Bila sabuk pengaman tidak di- kencangkan
menginstruksikan penumpang agar duduk selama mengemudi, lampu peringatan
dengan benar seperti yang diinstruksikan akan menyala saat kecepatan di bawah
dalam buku panduan pemilik ini. 20 km/jam.
• Saat kecepatan kendaraan sekitar 20 km/
jam atau lebih cepat, lampu peringatan
Informasi akan berkedip disertai dengan bunyi
peringatan selama kurang lebih 35 detik.
• Meski kursi penumpang depan tidak ditem-
pati, lampu peringatan sabuk pengaman Untuk kursi belakang posisi tengah
akan tetap berkedip atau menyala selama 6 • Sebagai pengingat kepada penumpang be-
detik. lakang, lampu peringatan sabuk penga-
man penumpang belakang akan menyala
• Peringatan sabuk pengaman penumpang selama kurang lebih 6 detik setiap kali
depan dapat beroperasi saat ada barang/ tombol Start/Stop diaktifkan terlepas dari
benda yang diletakkan di kursi penumpang kencang atau tidaknya sabuk pengaman.
depan. • Jika sabuk pengaman tidak dikencangkan
saat tombol Start/Stop diaktifkan, lampu
3-22
 3
peringatan sabuk pengaman akan menyala • Selalu posisikan jangkar sabuk bahu ke
selama kurang lebih 70 detik. posisi terkunci pada ketinggian yang
• Jika Anda mulai mengemudi tanpa sesuai.
mengencangkan sabuk pengaman atau • Jangan pernah menempatkan sabuk
Anda membuka sabuk pengaman saat bahu di leher atau wajah Anda.
mengemudi di bawah 20 km/jam, lampu
peringatan yang sesuai posisi kursi akan Sabuk pengaman
terus menyala selama kurang lebih 70
detik. Untuk mengencangkan sabuk pengaman
• Jika Anda terus mengemudi tanpa Anda:
mengencangkan sabuk pengaman atau
melepas sabuk pengaman saat Anda
mengemudi dengan kecepatan kendaraan
di atas 20 km/jam, akan terdengar bunyi
peringatan sabuk pengaman selama sek-
itar 35 detik dan lampu peringatan yang
sesuai posisi kursi akan berkedip.
• Jika pintu belakang dibuka atau ditutup
pada kecepatan kendraan di bawah
10km/jam, lampu peringatan dan bunyi
peringatan tidak akan aktif meskipun 1
mengemudi di atas 20 km/ jam . 2

Sistem penahanan sabuk B3001504

Tarik keluar dari retraktor dan masukkan
pengaman tab logam (1) ke dalam gesper (2). Akan
terdengar bunyi “klik” saat tab terkunci ke
PERINGATAN dalam gesper.

B3001505
B3001501
Memasang sabuk pengaman dengan posisi
yang tidak benar dapat meningkatkan risiko Anda harus menempatkan bagian sabuk
cedera serius dalam kecelakaan. Lakukan pengaman (1) di pinggul Anda dan bagian
tindakan pencegahan berikut saat menye- sabuk pengaman (2) di dada Anda.
suaikan sabuk pengaman: Sabuk pengaman secara otomatis akan
• Posisikan bagian sabuk pengaman menyesuaikan pada panjang yang tepat
serendah mungkin di sepanjang ping- setelah bagian sabuk pengaman disesuaikan
gul Anda, bukan di pinggang Anda, secara manual sehingga pas di sekitar pinggul
sehingga pas. Hal ini memungkinkan Anda. Jika Anda mencondongkan tubuh ke
tulang panggul Anda akan kuat untuk depan dengan gerakan yang lambat dan per-
menahan kekuatan benturan, mengu- lahan, sabuk akan memanjang dan bergerak
rangi kemungkinan cedera dalam. bersama Anda.
Jika kendaraan berhenti mendadak atau terjadi
• Posisikan satu lengan di bawah sabuk benturan, sabuk akan terkunci pada posisinya.
bahu dan yang lainnya di atas sabuk, Juga akan terkunci jika Anda mencoba men-
seperti yang diperlihatkan pada gambar. condongkan tubuh ke depan terlalu cepat.
3-23
Sistem Keamanan & Kursi

PEMBERITAHUAN Untuk melepaskan sabuk pengaman Anda:

Jika Anda tidak dapat menarik keluar sabuk
pengaman dari retraktor, tarik sabuk peng-
aman dengan kuat dan lepaskan. Setelah
dilepaskan, Anda akan bisa menarik sabuk
keluar dengan lancar.
Menyesuaikan ketinggian
Anda dapat menyesuaikan ketinggian
jangkar sabuk bahu ke salah satu dari tiga
posisi berbeda untuk kenyamanan dan 1
keamanan yang maksimal.
Bagian bahu harus disesuaikan sehingga B3001507
terletak di depan dada dan di tengah bahu Tekan tombol pelepas (1) di gesper pe-
Anda yang paling dekat dengan pintu, bukan ngunci.
di atas leher Anda.
Saat dilepaskan, sabuk akan secara otomatis
ditarik kembali ke dalam retraktor. Jika ini
tidak terjadi, periksa sabuk untuk memas-
tikan tidak terpelintir, lalu coba lagi.
2 Sabuk pengaman kursi belakang
1 posisi tengah (Sabuk pengaman kursi
belakang posisi tengah 3 titik)
3

B3001506
Untuk menyesuaikan ketinggian jangkar
sabuk pengaman, turunkan atau naikkan
pengatur ketinggian ke posisi yang sesuai.
Untuk menaikkan pengatur ketinggian, tarik
ke atas (1). Untuk menurunkannya, tekan ke
bawah (3) sambil menekan tombol pengatur ONE1031087L
ketinggian (2). Saat menggunakan sabuk pengaman kursi
Lepaskan tombol untuk mengunci jangkar ke belakang posisi tengah, harus menggunakan
posisinya. Coba geser pengatur ketinggian gesper dengan tanda “CENTER”.
untuk memastikan posisinya terkunci.
Informasi
Jika Anda tidak dapat menarik keluar sabuk
pengaman dari retraktor, tarik sabuk pengaman
dengan kuat dan lepaskan. Setelah dilepaskan,
Anda akan bisa menarik sabuk keluar dengan
lancar.

PERINGATAN
Pastikan sandaran kursi terkunci pada tem-
patnya saat menggunakan sabuk pengaman
kursi belakang posisi tengah.
3-24
 3
Jika tidak, sandaran kursi dapat bergerak • Jangan gunakan sabuk pengaman jika
ketika berhenti mendadak atau terjadi longgar atau terpelintir. Sabuk peng-
benturan, yang bisa mengakibatkan cedera aman yang longgar atau terpelintir tidak
serius. akan melindungi Anda dengan baik saat
terjadi kecelakaan.
Sabuk pengaman pre-tensioner
1
• Jangan meletakan apapun di dekat
gesper. Ini dapat berdampak buruk
pada gesper dan menyebabkannya tidak
berfungsi dengan benar.
• Selalu ganti pre-tensioner Anda setelah
aktivasi atau kecelakaan.
• JANGAN PERNAH memeriksa, me-
nangani, memperbaiki atau mengganti
sendiri pre-tensioner. Ini harus dilakukan
oleh dealer resmi HYUNDAI.
1 • Jangan memukul sabuk pengaman.
B3001601

(1) [1] : Retraktor sabuk pengaman pre- PERINGATAN

tensioner
Jangan menyentuh sabuk pengaman pre-
(2) Kursi depan dan kursi belakang sisi luar tensioner selama beberapa menit setelah
Kendaraan Anda dilengkapi dengan Sabuk aktivasi. Saat mekanisme sabuk pengaman
Pengaman Pre-tensioner (Retractor Pre-ten-
sioner) untuk pengemudi dan penumpang pre-tensioner bekerja saat terjadi tabrakan,
depan serta penumpang belakang. Fungsi pre-tensioner dapat menjadi panas dan
dari pre-tensioner adalah untuk memastikan dapat membakar Anda.
sabuk pengaman terpasang erat pada
tubuh penumpang ketika terjadi benturan PERHATIAN
dari depan atau samping dengan kekuatan
tertentu. Sabuk pengaman pre-tensioner Perbaikan body pada area depan kendaraan
dapat diaktifkan bersamaan dengan air bag dapat merusak sistem sabuk pengaman pre-
ketika terjadi benturan dari depan atau tensioner. Oleh karena itu, kami merekomen-
samping yang cukup parah. dasikan sistem untuk diservis oleh dealer
Saat kendaraan berhenti mendadak, atau resmi HYUNDAI.
jika penumpang mencoba mencondongkan
tubuh ke depan terlalu cepat, retraktor sabuk
pengaman akan terkunci pada posisinya. 1
Pada benturan dari depan tertentu, pre-
tensioner akan aktif dan menarik sabuk
pengaman agar bersentuhan lebih erat
dengan tubuh penumpang.
Jika sistem merasakan ketegangan yang
berlebihan pada sabuk pengaman penge-
mudi atau penumpang saat sistem pre-
tensioner aktif, pembatas beban di dalam
retraktor pre-tensioner akan melepaskan
sebagian tekanan pada sabuk pengaman 3 2
yang terpengaruh. OHL038175L

PERINGATAN
• Selalu kenakan sabuk pengaman Anda
dan duduklah dengan benar di kursi
Anda.
3-25
Sistem Keamanan & Kursi

tampak seperti asap, di ruangan pe-

4 numpang. Ini adalah kondisi pengoperasian
yang normal dan tidak berbahaya.
• Meskipun tidak beracun, debu halus dapat
menyebabkan iritasi kulit dan tidak boleh
terhirup dalam waktu lama. Cuci semua
area kulit yang terbuka dengan saksama
setelah kecelakaan di mana sabuk pengaman
pre-tensioner diaktifkan.

4 Tindakan pencegahan tamba-

ONE1031086L han pada sabuk pengaman
Sistem Sabuk Pengaman Pre-Tensioner
sebagian besar terdiri dari komponen- Penggunaan sabuk pengaman se-
komponen berikut. Lokasinya ditunjukkan lama masa kehamilan
pada gambar di atas: Sabuk pengaman harus selalu digunakan
selama masa kehamilan. Cara terbaik untuk
(1) Lampu peringatan air bag SRS melindungi bayi Anda yang belum lahir
(2) Retraktor pre-tensioner adalah melindungi diri Anda dengan selalu
(3) Modul kontrol SRS mengenakan sabuk pengaman.
(4)Retraktor pre-tensioner belakang Wanita hamil harus selalu memakai sabuk
pengaman bahu. Tempatkan sabuk bahu di
dada Anda, diarahkan di antara payudara
PEMBERITAHUAN Anda dan menjauh dari leher Anda. Tem-
Sensor yang mengaktifkan modul kontrol patkan sabuk pengaman di bawah perut
SRS terhubung dengan sabuk pengaman Anda sehingga pas ERAT di pinggul dan
pre-tensioner. Lampu peringatan air bag SRS tulang panggul, di bawah bagian perut yang
pada instrumen cluster akan menyala selama membulat.
kurang lebih 3~6 detik setelah tombol Start/
Stop dalam posisi ON, dan kemudian akan
PERINGATAN
Untuk mengurangi risiko cedera serius atau
mati. kematian pada bayi yang belum lahir selama
Jika pre-tensioner tidak bekerja dengan kecelakaan, wanita hamil JANGAN PERNAH
benar, lampu peringatan akan menyala menempatkan bagian sabuk pengaman di
meskipun air bag SRS tidak berfungsi atas atau di atas area perut tempat bayi yang
dengan baik. Jika lampu peringatan tidak belum lahir itu berada.
menyala, tetap menyala atau menyala saat
kendaraan dikemudikan, kami merekomen- Penggunaan sabuk pengaman dan
dasikan sabuk pengaman pre-tensioner dan/
anak-anak
atau modul kontrol SRS diperiksa oleh dealer Bayi dan anak kecil
resmi HYUNDAI sesegera mungkin. Sebagian besar negara memiliki peraturan
Sistem Perlindungan Anak yang meng-
haruskan anak-anak bepergian dengan
Informasi menggunakan perangkat Child Restraint
• Sabuk pengaman pre-tensioner dapat aktif System yang disetujui, termasuk kursi booster.
saat terjadi benturan dari depan atau samping Usia merupakan salah satu persyaratan di
mana sabuk pengaman dapat digunakan
tertentu atau situasi terguling (jika dilengkapi sebagai pengganti Child Restraint System
dengan sensor rollover). berbeda di setiap negara, jadi Anda harus
• Saat sabuk pengaman pre-tensioner aktif, mengetahui persyaratan khusus di negara
mungkin akan terdengar suara yang keras Anda, dan ke mana Anda bepergian. Sistem
dan akan terlihat debu halus, yang mungkin Pengaman Bayi dan Anak harus ditem-
patkan dengan benar dan dipasang di kursi
3-26 belakang.
 3
Untuk informasi lebih jelasnya, lihat “Child harus diamankan dengan aman oleh sabuk
Restraint System halaman 28” di bab ini. pengaman yang tersedia dan kursi harus
digeserkan ke posisi paling belakang.
Jika bagian sabuk bahu sedikit menyentuh
leher atau wajah anak, coba tempatkan
PERINGATAN anak lebih dekat ke tengah kendaraan. Jika
SELALU menahan bayi dan anak kecil sabuk bahu masih menyentuh wajah atau
dengan baik dalam Child Restraint System leher mereka, mereka harus ditempatkan
yang sesuai dengan tinggi dan berat badan kembali ke kursi booster yang sesuai di kursi
anak. belakang.
Untuk mengurangi risiko cedera serius atau PERINGATAN
kematian pada anak dan penumpang lain, • Selalu pastikan anak yang lebih besar
JANGAN PERNAH menggendong anak di memakai sabuk pengaman dan dis-
pangkuan atau lengan Anda saat kendaraan esuaikan dengan benar.
sedang melaju. Kekuatan tekanan yang ter-
cipta selama kecelakaan akan melepaskan • JANGAN PERNAH membiarkan sabuk
anak tersebut dari lengan Anda dan melem- bahu menyentuh leher atau wajah anak.
par anak pada interior kendaraan. • Jangan izinkan lebih dari satu anak
menggunakan satu sabuk pengaman.
Anak-anak kecil akan terlindungi dengan
baik dari cedera dalam suatu kecelakaan Penggunaan sabuk pengaman dan
ketika diamankan dengan benar di kursi orang yang terluka/cedera
belakang oleh Child Restraint System yang
memenuhi persyaratan standar Australia/ Sabuk pengaman harus digunakan ketika
Selandia Baru. Sebelum membeli Child membawa orang yang cedera. Konsul-
Restraint System, pastikan sistem tersebut tasikan dengan dokter untuk rekomendasi
memiliki label yang menyatakan bahwa khusus.
sistem tersebut memenuhi persyaratan
standar Australia/Selandia Baru. Satu orang per sabuk
Child Restraint System harus sesuai dengan Dua orang (termasuk anak-anak) tidak boleh
tinggi dan berat badan anak Anda. Periksa mencoba menggunakan satu sabuk peng-
label pada Child Restraint System untuk aman. Ini dapat meningkatkan keparahan
informasi ini. Lihat Child Restraint System, cedera jika terjadi kecelakaan.
halaman 28 dalam bab ini
Jangan berbaring
Anak-anak yang lebih besar Duduk dalam posisi bersandar saat kendara-
Anak-anak di bawah usia 13 tahun dan yang an sedang bergerak bisa berbahaya.
terlalu besar untuk ditempatkan di kursi Bahkan saat memakai sabuk pengaman,
booster harus selalu ditempatkan kursi perlindungan sistem pengaman Anda (sabuk
belakang dan menggunakan sabuk penga- pengaman dan/atau air bag) akan sangat
man yang tersedia. Sabuk pengaman harus berkurang dengan merebahkan sandaran
diletakkan di atas paha atas dan dipasang di kursi Anda.
bahu dan dada untuk menahan anak dengan Sabuk pengaman harus pas di pinggul dan
aman. Periksa kesesuaian sabuk secara dada Anda agar berfungsi dengan baik.
berkala. Anak yang menggeliat bisa mem- Saat terjadi kecelakaan, Anda bisa terlempar
buat sabuk keluar dari posisinya. Jika terjadi ke sabuk pengaman, menyebabkan leher
kecelakaan, anak-anak akan mendapatkan cedera atau lainnya.
pengaman terbaik yang ditahan oleh Child Semakin rebah sandaran kursi, semakin
Restraint System di kursi belakang. besar peluang bagi pinggul penumpang
untuk meluncur ke bawah sabuk pangkuan
Jika anak lebih besar di atas usia 13 tahun
atau leher penumpang untuk bersentuhan
harus duduk di kursi depan, anak tersebut dengan sabuk bahu.
3-27
Sistem Keamanan & Kursi

PERINGATAN CHILD RESTRAINT

• JANGAN PERNAH berkendara dengan SYSTEM (CRS)
merebahkan sandaran saat kendaraan
sedang melaju.
• Berkendara dengan merebahkan san-
Kami merekomendasikan :
daran akan meningkatkan kemungkinan Anak-anak selalu ditempatkan
Anda mengalami cedera serius atau di kursi belakang
fatal jika terjadi tabrakan atau berhenti
mendadak. PERINGATAN
• Pengemudi dan penumpang harus se- Selalu amankan anak-anak di dalam
lalu duduk dengan baik di kursi mereka, kendaraan dengan benar. Anak-anak dari
terikat dengan benar, dan dengan segala usia lebih aman saat berkendara di
sandaran kursi yang tegak. kursi belakang. Jangan sekali-kali menem-
patkan Child Restraint System yang meng-
Perawatan sabuk pengaman hadap ke belakang di kursi penumpang
Sistem sabuk pengaman tidak boleh di- depan, kecuali jika air bag dinonaktifkan.
bongkar atau dimodifikasi. Selain itu, harus Anak-anak di bawah usia 13 tahun harus
diberikan perhatian khusus untuk memas- selalu duduk di kursi belakang dan harus
tikan bahwa sabuk pengaman dan perangkat selalu diamankan dengan benar untuk
sabuk tidak rusak oleh engsel, pintu, atau meminimalkan risiko cedera dalam kece-
penyalahgunaan lainnya. lakaan, berhenti mendadak, atau manuver
mendadak.
Periksa secara berkala Menurut statistik kecelakaan, anak-anak
Semua sabuk pengaman harus diperiksa lebih aman bila diamankan dengan baik di
secara berkala untuk mengetahui keausan kursi belakang daripada di kursi depan.
atau kerusakan apa pun. Setiap komponen Anak-anak yang terlalu besar untuk Child
yang rusak harus diganti secepatnya. Restraint System harus menggunakan sabuk
pengaman yang disediakan.
Sebagian besar negara memiliki peraturan
Jaga sabuk agar tetap bersih dan yang mengharuskan anak-anak bepergian
kering dengan menggunakan Child Restraint Sys-
Sabuk pengaman harus tetap bersih dan tem yang disetujui.
kering. Jika sabuk menjadi kotor, dapat Peraturan yang mengatur batasan usia atau
dibersihkan dengan larutan sabun yang tinggi/berat di mana sabuk pengaman dapat
lembut dan air hangat. Jangan gunakan digunakan sebagai pengganti Child Restraint
pemutih, pewarna, detergen kuat, atau System berbeda-beda di setiap negara,
bahan abrasif karena dapat merusak dan jadi Anda harus mengetahui persyaratan
melemahkan kain. khusus di negara Anda, dan di mana Anda
bepergian.
Kapan harus mengganti sabuk peng- Child Restraint System harus dipasang de-
ngan benar di kursi kendaraan. Selalu
aman gunakan Child Restraint System yang
Seluruh unit sabuk pengaman atau set harus tersedia secara komersial yang memenuhi
diganti jika kendaraan telah terlibat dalam persyaratan standar Australia/Selandia Baru.
kecelakaan. Ini harus dilakukan bahkan jika
tidak ada kerusakan yang terlihat. Sebaiknya Child Restraint System (CRS)
Anda berkonsultasi dengan dealer resmi Bayi dan anak-anak yang lebih kecil harus
HYUNDAI. diamankan pada CRS yang menghadap ke
belakang atau depan yang sesuai yang
telah dikencangkan dengan benar ke kursi
kendaraan. Baca dan patuhi petunjuk untuk
3-28
 3
pemasangan dan penggunaan yang CRS diklasifikasikan menurut usia, tinggi dan
disediakan oleh produsen Child Restraint berat badan anak.
System.
Child Restraint System yang menghadap
ke belakang
PERINGATAN
• Selalu ikuti petunjuk produsen Child
Restraint System untuk pemasangan
dan penggunaan.
• Selalu amankan anak Anda dengan
benar dalam Child Restraint System.
• Jangan menggunakan keranjang bayi
atau kursi pengaman anak yang
“dikaitkan” di atas sandaran kursi,
karena mungkin tidak akan memberikan
perlindungan yang cukup saat terjadi
kecelakaan. B3002201

• Setelah kecelakaan, kami menyarankan

dealer HYUNDAI untuk memeriksa Child PERINGATAN
Restraint System, sabuk pengaman, • Sangat berbahaya! Jangan meng-
jangkar ISOFIX, dan jangkar top-tether. gunakan CRS yang menghadap ke
belakang pada kursi yang dilindungi
Memilih Child Restraint Sys- oleh air bag di depannya!
tem (CRS) • JANGAN PERNAH memasang CRS anak
atau bayi di kursi penumpang depan.
Saat memilih Child Restraint System untuk Menempatkan CRS yang menghadap
anak Anda, selalu: ke belakang di kursi depan dapat
• Pastikan CRS memiliki label yang meny- mengakibatkan CEDERA SERIUS atau
atakan memenuhi persyaratan standar KEMATIAN jika CRS terbentur oleh air
bag yang mengembang.
Australia/Selandia Baru.
Sistem memberikan penahanan pada per-
• Pilih Child Restraint System berdasar- mukaan kursi yang menghadap ke bagian
kan tinggi dan berat badan anak Anda. belakang anak. Sistem harness menahan
Label yang diperlukan atau petunjuk anak pada tempatnya, dan dalam suatu
penggunaan biasanya memberikan kecelakaan, bertindak untuk menjaga anak
informasi ini. tetap berada dalam CRS dan mengurangi
tekanan pada leher dan tulang sumsum
• Pilih Child Restraint System yang sesuai belakang yang rapuh.
dengan posisi kursi kendaraan yang akan Semua anak di bawah usia satu tahun harus
digunakan. selalu menggunakan CRS yang menghadap
• Baca dan patuhi peringatan dan ins- ke belakang. Ada berbagai tipe CRS yang
truksi untuk pemasangan dan peng- menghadap ke belakang: CRS yang hanya
gunaan yang disediakan dengan Child untuk bayi hanya dapat menggunakan den-
gan tipe yang menghadap ke belakang. CRS
Restraint System. yang Dapat Dikonversi dan 3-in-1 biasanya
memiliki batas tinggi dan berat yang lebih
Tipe Child Restraint System tinggi untuk posisi yang menghadap ke be-
Ada tiga tipe utama CRS: CRS yang lakang, memungkinkan Anda untuk menjaga
menghadap ke belakang, menghadap ke anak Anda menghadap ke belakang untuk
depan dan booster. jangka waktu yang lebih lama.
Tetap gunakan CRS dalam posisi yang
menghadap ke belakang selama anak-anak

3-29
Sistem Keamanan & Kursi

masuk dalam batas tinggi dan berat badan Memasang Child Restraint
yang diizinkan oleh produsen CRS. System (CRS)
Child Restraint System yang menghadap
ke depan
PERINGATAN
Sebelum memasang Child Restraint System
Anda selalu:
Baca dan ikuti instruksi yang diberikan oleh
produsen Child Restraint System.
Tidak mengikuti semua peringatan dan
instruksi dapat meningkatkan risiko CE-
DERA SERIUS atau KEMATIAN jika terjadi
kecelakaan.

B3002202
PERINGATAN
Sangat berbahaya! Jangan menggunakan
Child Restraint System yang menghadap ke CRS yang menghadap ke belakang pada
depan akan memberikan penahanan pada kursi yang dilindungi oleh air bag di depan-
tubuh anak dengan harness. Tempatkan nya!
anak-anak dalam Child Restraint System
yang menghadap ke depan dengan harness
sampai mereka mencapai batas tinggi atau PERINGATAN
berat tertinggi yang diizinkan oleh produsen Jika sandaran kepala kendaraan
Child Restraint System Anda. menghalangi pemasangan Child Restraint
System dengan benar, sandaran kepala
Setelah anak Anda melampaui Child Re- dari masing-masing posisi kursi harus
straint System yang menghadap ke depan, diatur ulang atau dilepas seluruhnya.
anak Anda siap untuk menggunakan kursi
booster. Setelah memilih Child Restraint System
Kursi Booster yang tepat untuk anak Anda dan
memeriksa apakah Child Restraint System
Kursi booster adalah Child Restraint Sys-
terpasang dengan benar pada posisi kursi,
tem yang dirancang untuk meningkatkan
ada tiga langkah yang biasanya digunakan
kesesuaian sistem sabuk pengaman
untuk memasang CRS yang benar:
kendaraan. Kursi booster memosisikan
sabuk pengaman sehingga pas dengan • Amankan Child Restraint System ke
bagian tubuh anak Anda yang lebih kuat. kendaraan. Semua Child Restraint Sys-
Tempatkan anak-anak Anda di kursi booster tems harus diamankan pada kendaraan
sampai mereka cukup besar untuk meng- dengan sabuk pengaman atau bagian
gunakan sabuk pengaman dengan benar. sabuk pengaman atau dengan top-
tether ISOFIX dan/ atau jangkar ISOFIX
Agar sabuk pengaman terpasang dengan
dan/atau dengan penyangga kaki.
benar, sabuk pengaman harus diletakan
dengan nyaman di paha atas, bukan di • Pastikan Child Restraint System
perut. Sabuk bahu harus diletakkan dengan diamankan dengan kuat. Setelah
nyaman di bahu dan dada, bukan di leher memasang Child Restraint System ke
atau wajah. Anak-anak di bawah usia 13 kendaraan, dorong dan tarik kursi ke
tahun harus selalu ditahan dengan benar depan dan dari sisi ke sisi untuk
untuk meminimalkan risiko cedera dalam memastikan bahwa kursi Child Restraint
kecelakaan, berhenti mendadak, atau manu- System telah terpasang dengan aman
ver yang mendadak. ke kursi.

3-30
 3
Child Restraint System yang diamankan Produsen Child Restraint System akan
dengan sabuk pengaman harus di- memberi Anda petunjuk tentang cara meng-
pasang sekuat mungkin. Namun, harus gunakan Child Restraint System dengan alat
memberikan toleransi pergerakan dari tambahan untuk jangkar ISOFIX. (CRS de-
sisi ke sisi. ngan persetujuan universal untuk peraturan
Saat memasang CRS, sesuaikan kursi yang relevan memerlukan fiksasi tambahan
dan sandaran kendaraan (atas dan dengan tali tambatan atas yang terhubung
bawah, depan dan belakang) sehingga ke titik jangkar tambatan atas yang sesuai
anak Anda bisa masuk ke dalam Child di sisi belakang kursi belakang.)
Restraint System dengan nyaman.
• Amankan anak di Child Restraint
System. Pastikan anak tertahan dengan
benar di Child Restraint System sesuai
dengan instruksi dari pabrikan Child
Restraint System.

PERHATIAN
Child Restraint System di dalam kendaraan
yang tertutup bisa menjadi sangat panas.
Untuk mencegah luka bakar, periksa per-
mukaan kursi dan gesper sebelum menem- B3002210
patkan anak Anda di Child Restraint System. Jangkar ISOFIX telah disediakan di posisi sisi
luar kursi belakang sebelah kiri dan kanan.
Jangkar ISOFIX dan jangkar top- Lokasinya seperti yang ditunjukan pada
tether (sistem jangkar ISOFIX) untuk gambar.
anak
Restraint System selama mengemudi dan PERINGATAN
dalam kecelakaan. Sistem ini dirancang
Jangan mencoba memasang Child Restraint
untuk membuat pemasangan Child Restraint
System lebih mudah dan mengurangi ke- System menggunakan jangkar ISOFIX di
mungkinan pemasangan Child Restraint Sys- kursi belakang posisi tengah. Tidak dise-
tem Anda secara tidak benar. Sistem ISOFIX diakan jangkar ISOFIX yang pada kursi ini.
menggunakan jangkar pada kendaraan dan Menggunakan jangkar kursi sisi luar, untuk
alat tambahan pada Child Restraint System. memasangChild Restraint System pada
Sistem ISOFIX akan menghilangkan kebu- kursi belakang posisi tengah dapat merusak
tuhan untuk menggunakan sabuk pengaman jangkar.
untuk mengamankan sistem Pengaman
Anak ke kursi belakang.
Jangkar ISOFIX adalah palang logam yang
terpasang di dalam kendaraan. Ada dua
jangkar yang lebih rendah untuk setiap
posisi kursi ISOFIX yang akan meng-
akomodasi sistem pengaman anak dengan
alat tambahan yang lebih rendah.
Untuk menggunakan sistem ISOFIX di
kendaraan Anda, Anda harus memiliki Child
Restraint System dengan lampiran ISOFIX.
(Kursi ISOFIX hanya dapat dipasang jika B3002211
memiliki persetujuan khusus atau universal
kendaraan sesuai dengan persyaratan per-
aturan yang relevan.)

3-31
Sistem Keamanan & Kursi

(1) [A] :Indikator Posisi Jangkar ISOFIX • JANGAN PERNAH memasang lebih dari
satu Child Restraint System ke satu
(2) (Tipe A- ,Tipe B- ), jangkar. Hal ini dapat menyebabkan
(3) [B] : Jangkar ISOFIX jangkar atau koneksi lepas atau putus.
Jangkar ISOFIX terletak di antara sandaran • Selalu minta sistem ISOFIX diperiksa
kursi dan bantalan kursi di kursi belakang oleh dealer Anda setelah terjadi ke-
sisi kiri dan kanan posisi sisi luar, yang celakaan. Kecelakaan dapat merusak
ditunjukkan oleh simbol. sistem ISOFIX dan mungkin tidak akan
bisa mengamankan Child Restraint
System dengan benar.
Mengamankan Child Restraint Sys-
tem dengan “Sistem Jangkar ISOFIX” Mengamankan kursi Child Restraint
Untuk memasang Child Restraint System System dengan sistem “Jangkar
yang kompatibel dengan i-Size atau ISOFIX Top-tether”
pada salah satu posisi luar kursi belakang:
1. Pindahkan gesper sabuk pengaman dari
jangkar ISOFIX.
2. Pindahkan objek lain dari jangkar yang
dapat mencegah koneksi yang aman an-
tara Child Restraint System dan jangkar
ISOFIX.
3. Tempatkan Child Restraint System pa-
da kursi kendaraan, kemudian pasang
kursi ke jangkar ISOFIX sesuai dengan
instruksi yang diberikan oleh produsen B3002208
Child Restraint System. Jangkar top tether untuk Child Restraint Sys-
4. Ikuti intruksi dari produsen Child tems terletak di bagian belakang sandaran
Restraint System untuk pemasangan kursi.
yang benar dan koneksi alat tambahan
ISOFIX pada Child Restraint System ke
jangkar ISOFIX.

PERINGATAN
Lakukan tindakan pencegahan berikut saat
menggunakan sistem ISOFIX:
• Baca dan ikuti semua petunjuk pe-
masangan yang disediakan pada Child
Restraint System Anda.
• Untuk mencegah anak meraih dan B3002209
memegang sabuk pengaman agar
tidak ditarik, kencangkan semua sabuk 1. Rutekan tali top tether Child Restraint
pengaman belakang yang tidak dipakai System ke sandaran kursi. Untuk men-
dan tarik kembali tali sabuk pengaman empatkan tali top tether, harap ikuti
ke belakang anak. Anak-anak dapat intruksi dari produsen Child Restraint
tercekik jika sabuk bahu melilit leher System.
mereka dan sabuk pengaman yang 2. Sambungkan tali top tether ke jangkar
kencang. top tether, lalu kencangkan tali top
tether sesuai dengan instruksi dari

3-32
 3
produsen Child Restraint System Anda
untuk memasang Child Restraint Sys-
tem dengan kuat ke kursi.

PERINGATAN
Lakukan tindakan pencegahan berikut saat
memasang top-tether:
• Baca dan ikuti semua petunjuk pe-
masangan yang disediakan dengan
Child Restraint System Anda.
• JANGAN PERNAH memasang lebih dari
satu Child Restraint System ke satu B3002203
jangkar top-tether ISOFIX. Hal ini dapat Memasang Child Restraint System meng-
menyebabkan jangkar atau top-tether gunakan sabuk pengaman
bisa terlepas atau putus.
• Jangan mengaitkan top-tether ke
apapun selain dari jangkar top-tether Untuk memasang Child Restraint System di
yang benar. Hal itu mungkin bisa kursi belakang, lakukan hal berikut:
mengakibatkan tidak berfungsi dengan 1.Tempatkan Child Restraint System di
baik jika dilampirkan ke sesuatu yang
lain. kursi belakang dan alurkan sabuk
pengaman ke sekitarnya atau mele-
• Jangkar Child Restraint System di ran-
cang untuk menahan hanya beban yang wati Child Restraint System, dengan
direkomendasikan oleh Child Restraint mengikuti petunjuk dari produsen Child
System yang dipasang dengan benar. Restraint System. Pastikan tali sabuk
Dalam situasi apa pun jangkar Child pengaman tidak terpelintir.
Restraint System tidak boleh diguna-
kan untuk sabuk pengaman dewasa atau
tali pengikat atau untuk mengamankan
barang atau perlengkapan lain pada
kendaraan.
Mengamankan Child Restraint Sys-
tem dengan sabuk pengaman
Ketika tidak menggunakan sistem ISOFIX,
semua Child Restraint System harus dia-
mankan ke kursi belakang dengan bagian
sabuk pengaman.
B3002204
PERINGATAN 2. Kencangkan kait sabuk pengaman ke
SELALU tempatkan Child Restraint System
dalam gesper. Dengarkan dengan jelas
yang menghadap ke belakang di kursi
belakang kendaraan. suara “klik”.
Menempatkan Child Restraint System yang
menghadap ke belakang di kursi depan da- Informasi
pat mengakibatkan cedera serius atau bahkan Posisikan tombol pembuka sehingga mudah
kematian jika Child Restraint System diakses jika terjadi kondisi darurat.
terbentur oleh air bag yang mengembang.
Sangat berbahaya! Jangan menggunakan
Child Restraint System yang menghadap
ke belakang pada kursi yang dilindungi oleh
air bag di depannya!

3-33
Sistem Keamanan & Kursi

B3002207

3. Keluarkan sebanyak mungkin ke-

kenduran dari sabuk dengan menekan
Child Restraint System sambil mema-
sukkan sabuk bahu kembali ke retractor.
4. Dorong dan tarik pada Child Restraint
System untuk memastikan bahwa
sabuk pengaman menahannya dengan
kuat pada tempatnya.
Jika pabrikan Child Restraint System Anda
merekomendasikan penggunaan jangkar
top tether dengan sabuk pengaman, untuk
informasi lebih jelasnya, lihat di bagian
Memasang Child Restraint System (CRS).
Untuk membuka Child Restraint System
tekan tombol pembuka pada gesper dan
kemudian tarik sabuk pengaman dari Child
Restraint System dan biarkan sabuk peng-
aman menarik kembali sepenuhnya.
Jika CRS bergerak, sesuaikan panjang sabuk
pengaman. Di Australia/Selandia Baru, in-
struksi Child Restraint System harus diikuti
saat memasang unit ke kendaraan.

PERINGATAN
Jika Child Restraint System dipasang di kursi
tengah baris kedua, geser kursi baris kedua
ke paling belakang, untuk meminimalkan
kontak dengan air bag tengah depan (jika
dilengkapi dengan air bag tengah depan).

3-34
 3
AIRBAG - SUPPLEMENTAL RESTRAINT SYSTEM

4 3
5

3 1

A3002301

Air bag yang sebenarnya di dalam kendaraan mungkin berbeda dari gambar.

1. Air bag depan pengemudi

2. Air bag penumpang depan
3. Air bag samping
4. Air bag tirai
5. Air bag tengah depan
Kendaraan dilengkapi dengan Sistem Air Bag Tambahan (Supplemental AirBag System) untuk
kursi pengemudi dan kursi penumpang depan.
Air bag depan dirancang untuk melengkapi sabuk pengaman 3 titik. Agar air bag ini memberikan
perlindungan, sabuk pengaman harus dikenakan setiap saat ketika mengemudi.
Anda dapat terluka parah atau terbunuh dalam suatu kecelakaan jika Anda tidak mengenakan
sabuk pengaman. Air bag dirancang sebagai pengaman tambahan dari sabuk pengaman,
tetapi tidak menggantinya. Selain itu, air bag tidak dirancang dipasang untuk setiap benturan.
Dalam beberapa kecelakaan, sabuk pengaman adalah satu-satunya penahan yang melindungi
anda.

3-35
Sistem Keamanan & Kursi

PERINGATAN Di mana lokasi air bag?

TINDAKAN PENCEGAHAN PADA AIR BAG Air bag pengemudi dan penumpang
SELALU menggunakan sabuk pengaman, depan
Sistem Pengaman Anak (CRS) - setiap Air bag depan pengemudi
melakukan perjalanan, setiap saat, semua
orang! Bahkan dengan air bag, Anda dapat
mengalami cedera serius atau kematian
dalam tabrakan jika sabuk pengaman Anda
tidak dipakai dengan benar atau tidak
mengenakan sabuk pengaman saat air bag
mengembang.
Air bag yang mengembang dapat secara
paksa menghantam bayi atau anak yang
menyebabkan cedera serius atau fatal.
ABC (Always Buckle Children) - Selalu
Mengikat Anak anak di bawah 13 tahun di
kursi belakang. Ini adalah tempat paling B3002801
aman bagi Anak anak dari segala usia untuk Air bag penumpang depan
berkendaraan. Jika seorang anak usia 13
tahun atau lebih harus duduk di kursi depan,
ia harus benar memakai sabuk pengaman
dan kursi harus digeserkan sejauh mungkin
ke belakang.
Semua penumpang harus duduk tegak
dengan sandaran kursi dalam posisi tegak
lurus, berpusat di atas bantalan kursi den-
gan sabuk pengaman terpasang, kaki kaki
direntangkan dengan nyaman dan kaki harus
berada di lantai sampai kendaraan diparkir
dan kendaraan dimatikan. Jika seorang B3003001
penumpang berada di luar posisi selama Kendaraan Anda dilengkapi dengan Sup-
kecelakaan, air bag yang terpasang dengan
plemental Restraint System (SRS) dan sabuk
cepat dapat dengan paksa menghantam
penumpang yang menyebabkan cedera pengaman pada posisi kursi pengemudi
serius atau fatal. dan penumpang.
Anda dan penumpang Anda tidak boleh SRS terdiri dari air bag yang terletak di
duduk atau bersandar dekat dengan air bag tengah roda kemudi dan pad panel depan
atau bersandar ke pintu atau konsol tengah. sisi penumpang di atas laci dashboard.
Geserkan kursi Anda sejauh mungkin ke Air bag diberi label dengan huruf “AIR BAG”
belakang dari air bag depan, sambil tetap yang diembos pada pad penutup.
mengendalikan kendaraan. Fungsi SRS adalah untuk memberikan
pengemudi dan penumpang depan
dengan perlindungan tambahan dari yang
ditawarkan oleh sistem sabuk pengaman
saja jika terjadi benturan dari depan yang
cukup keras.

3-36
 3
Kursi penumpang
PERINGATAN
Untuk mengurangi risiko cedera serius
atau kematian akibat mengembangnya air
bag depan, lakukan tindakan pencegahan
berikut:
• Sabuk pengaman harus dikenakan
setiap saat untuk membantu menjaga
posisi penumpang dengan benar.
• Geserkan kursi Anda sejauh mungkin
ke belakang dari air bag depan, sambil
tetap mengontrol kendaraan.
• Jangan pernah bersandar pada pintu B3003202
atau konsol tengah.
• Jangan biarkan penumpang depan
meletakkan kakinya di instrument panel.
• Tidak ada benda (seperti penutup crash
pad, dudukan ponsel, tempat cangkir,
parfum atau stiker) yang harus ditem-
patkan di atas atau dekat modul air bag
pada roda kemudi, panel instrumen,
kaca depan, dan panel penumpang
depan di atas laci dashboard. Benda-
benda seperti itu dapat membahayakan
jika kendaraan terjadi kecelakaan yang B3003203
cukup parah sehingga menyebabkan Kendaraan Anda dilengkapi dengan air bag
air bag mengembang.
samping di setiap kursi depan. Tujuan dari air
• Jangan menempelkan benda apa pun bag ini adalah untuk memberikan perlindun-
di kaca depan dan spion bagian dalam. gan tambahan pada kendaraan selain yang
ditawarkan oleh sabuk pengaman saja.
Air bag samping dan air bag tengah Air bag samping dirancang untuk mengem-
depan bang selama terjadi benturan dari samping
jika dilengkapi
tertentu, tergantung pada tingkat keparahan
kecelakaan.
Kursi pengemudi
Untuk kendaraan yang dilengkapi dengan
sensor rollover, air bag samping dan/atau
air bag tirai dan pre-tensioner pada kedua
sisi kendaraan dapat mengembang jika
kendraaan terdeteksi atau kemungkinan
rollover (terguling).
Air bag samping dan air bag tengah depan
tidak dirancang untuk mengembang pada
semua situasi benturan dari samping atau
rollover (terguling).

B3003201 PERINGATAN
Untuk mengurangi risiko cedera serius
atau kematian akibat air bag samping yang
mengembang, lakukan tindakan pencega-
han berikut ini:
3-37
Sistem Keamanan & Kursi

• Sabuk pengaman harus dikenakan Air bag tirai

setiap saat untuk membantu menjaga
posisi penumpang dengan benar.
• Jangan biarkan penumpang menyan-
darkan kepala atau badan mereka ke
pintu, meletakkan tangan mereka di
pintu, merentangkan tangan ke luar
jendela, atau meletakkan benda di
antara pintu dan kursi.
• Pegang roda kemudi pada posisi jam 9
dan 3, untuk meminimalkan risiko
cedera pada tangan dan lengan Anda.
B3003301
• Jangan menggunakan aksesoris penu-
tup kursi. Ini dapat mengurangi atau
mencegah efektivitas sistem.
• Jangan menggantung benda lain kecuali
pakaian di gantungan pakaian. Dalam
kecelakaan itu dapat menyebabkan
kerusakan kendaraan atau cedera priba-
di terutama ketika air bag mengembang.
• Jangan meletakkan benda apa pun di
atas air bag atau di antara air bag dan
diri Anda sendiri. Selain itu, jangan
melekatkan benda apa pun di sekitar B3003302
area air bag yang mengembang seperti Air bag tirai terletak pada kedua sisi rel atap
pintu, kaca pintu samping, pilar depan di atas pintu depan dan belakang.
dan belakang.
Air bag tirai dirancang untuk membantu
• Jangan meletakkan benda apa pun di melindungi kepala penumpang kursi depan
antara pintu dan kursi. Benda tersebut dan penumpang kursi belakang sebelah luar
mungkin akan menjadi proyektil berba- akibat benturan dari sisi tertentu pada saat
haya jika air bag samping mengembang. tabrakan.
• Jangan memasang aksesoris apa pun di Air bag tirai dirancang untuk digunakan
samping atau di dekat air bag samping. selama benturan dengan benturan dari
• Jangan melakukan tindakan yang bisa samping tertentu, tergantung pada tingkat
menimbulkan benturan pada pintu saat keparahan kecelakaan.
tombol Start/Stop dalam posisi ON atau Untuk kendaraan yang dilengkapi dengan
START karena bisa menyebabkan air sensor rollover, air bag samping dan/atau
bag samping mengembang. tirai dan pre-tensioner pada kedua sisi
kendaraan dapat beroperasi jika kendaraan
• Jika kursi atau jok kursi rusak, kami
terguling atau terdeteksi kemungkinan
merekomendasikan agar sistem diper- kendaraan akan terguling.
baiki oleh dealer resmi HYUNDAI.
Air bag tirai tidak dirancang untuk me-
ngembang pada semua situasi benturan dari
samping atau terguling.

PERINGATAN
Untuk mengurangi risiko cedera serius atau
kematian akibat air bag tirai yang mengem-
bang, lakukan tindakan pencegahan berikut:
3-38
 3
• Semua penumpang harus selalu (4) Modul air bag tirai
mengenakan sabuk pengaman untuk (5) Retraktor pre-tensioner depan
membantu penumpang tetap pada (6) Lampu peringatan air bag
posisi yang benar. (7) Modul kontrol SRS (SRSCM) /
• Amankan Child Restraint System sejauh Sensor rollover
mungkin dari pintu. (8) Sensor benturan depan
• Jangan meletakkan benda apa pun di (9) Sensor benturan samping (akselerasi)
atas air bag. Selain itu, jangan me- (10) Sensor benturan samping (tekanan)
masang benda apa pun di sekitar area (11) Sensor gesper sabuk pengaman
air bag yang mengembang seperti pengemudi dan penumpang depan.
pintu, kaca pintu samping, pilar depan (12) Retraktor pre-tensioner belakang
dan belakang, rel atap samping. • ON/OFF lampu air bag penumpang
• Jangan menggantung benda lain selain depan terletak di konsol atas.
pakaian, terutama benda yang keras SRSCM (Supplemental Restraint System
atau mudah pecah. Control Module) akan terus memantau
Jika terjadi kecelakaan, hal tersebut semua komponen SRS saat tombol Start/
bisa menyebabkan kerusakan pada Stop pada posisi ON untuk menentukan
kendaraan atau melukai penumpang. apakah dampak benturan cukup parah
• Jangan biarkan penumpang menyan- sehingga memerlukan mengaktifkan air bag
darkan kepala atau tubuhnya ke pintu, atau mengaktifkan sabuk pengaman pre-
meletakkan tangan di pintu, merentang- tensioner.
kan tangan ke luar jendela, atau mele-
takkan benda di antara pintu dan kursi. Lampu peringatan SRS
• Jangan membuka atau memperbaiki
air bag tirai samping. Jika perlu, kami
menyarankan agar airbag diperiksa oleh Lampu peringatan air bag SRS
dealer resmi HYUNDAI. (Supplemental Restraint System) pada
instrumen panel akan menampilkan simbol
Bagaimana sistem air bag ber- air bag sesuai dengan gambar di atas.
operasi? Sistem akan memeriksa sistem kelistrikan
air bag apakah ada kerusakan. Lampu
menunjukkan bahwa ada potensi masalah
dengan sistem air bag Anda, yang dapat
8 6 1 7 10 3 5 9 4 12 mencakup air bag samping dan/atau tirai
yang digunakan untuk perlindungan
ketika kendaraan terguling (jika dilengkapi
dengan sensor rollover).
11
PERINGATAN
Jika SRS Anda mengalami malfungsi, air
bag mungkin tidak akan mengembang
dengan baik ketika terjadi kecelakaan yang
8 2 10 3 5 9 4 12
akan meningkatkan risiko cedera serius atau
kematian.
A3002401 Jika salah satu dari kondisi berikut ini terjadi,
SRS terdiri dari komponen-komponen SRS Anda mengalami malfungsi:
berikut ini: • Lampu tidak menyala selama sekitar 3
(1) Modul air bag depan pengemudi sampai 6 detik saat tombol Start/ stop
(2) Modul air bag penumpang depan pada posisi ON.
(3) Modul air bag samping • Lampu tetap menyala setelah menyala
selama sekitar 3 sampai 6 detik.

3-39
Sistem Keamanan & Kursi

• Lampu menyala saat kendaraan sedang bang jika sistem sensor mendeteksi
melaju. akan terjadi rollover (kendaran tergu-
• Lampu berkedip saat mesin bekerja. ling).
Kami menyarankan agar Anda memeriksa Jika terdeteksi kendaraan akan ter-
SRS sesegera mungkin ke dealer resmi guling, air bag tirai akan tetap me-
HYUNDAI jika salah satu dari kondisi di atas ngembang lebih lama untuk mem-
terjadi. bantu memberikan perlindungan pada
Selama benturan dari depan sedang hingga penumpang, terutama bila digunakan
parah, sensor akan mendeteksi perlambatan bersama dengan sabuk pengaman.
kecepatan kendaraan. Jika perlambatan
kecepatan cukup tinggi, unit kontrol akan • Untuk membantu memberikan perlin-
mengembangkan air bag depan, pada waktu dungan, air bag harus mengembang
dan dengan gaya yang dibutuhkan. dengan cepat. Kecepatan inflasi air bag
Air bag depan akan membantu me-lindungi adalah konsekuensi dari waktu yang
pengemudi dan penumpang depan dengan sangat singkat untuk mengembangkan
merespon benturan dari depan dimana air bag antara penumpang dan struktur
sabuk pengaman saja tidak dapat menahan kendaraan sebelum penumpang mem-
beban yang cukup. Saat diperlukan, air bag bentur struktur kendaraan. Kecepatan
samping akan membantu memberikan per- inflasi ini akan mengurangi risiko cedera
lindungan jika terjadi benturan dari samping serius atau yang mengancam nyawa
atau kendaraan terguling dengan menopang dan karenanya merupakan bagian
area tubuh bagian atas. penting dari desain air bag.
• Air bag akan aktif (dapat mengembang Namun, inflasi air bag yang cepat juga
jika diperlukan) hanya ketika tombol dapat menyebabkan cedera yang
Start/Stop pada posisi ON atau START, meliputi lecet pada wajah, memar dan
dan dapat aktif dalam waktu sekitar 3 patah tulang karena kecepatan inflasi
menit setelah kendaraan dimatikan. juga menyebabkan air bag mengem-
• Air bag akan mengembang jika terjadi bang dengan besar dengan kekuatan
benturan dari bagian depan atau yang besar.
samping tertentu untuk membantu
melindungi penumpang dari cedera fisik • Bahkan ada kondisi di mana kontak
yang serius. dengan air bag dapat menyebabkan
• Umumnya, air bag dirancang untuk cedera yang fatal, terutama jika
mengembang berdasarkan tingkat penumpang ditempatkan terlalu dekat
keparahan benturan, arahnya, atau lain- dengan air bag.
lain. Kedua faktor ini akan menentukan Anda dapat mengambil langkah berikut un-
apakah sensor menghasilkan sinyal tuk mengurangi risiko cedera akibat air bag
penyebaran/pengembangan elektronik. yang mengembang. Risiko terbesar adalah
• Air bag depan akan mengembang dan duduk terlalu dekat dengan air bag. Air bag
mengempis sepenuhnya dalam se- membutuhkan ruang untuk mengembang.
kejap. Mungkin Anda tidak mungkin Direkomendasikan agar pengemudi duduk
melihat air bag yang mengembang sejauh mungkin di antara bagian tengah roda
saat terjadi kecelakaan. Kemungkinan kemudi dan dada sambil tetap memperta-
besar Anda hanya akan melihat air bag hankan kontrol kendaraan.
yang kempis yang menggantung di
kompartemen penyimpanannya setelah
benturan.
• Selain mengembang saat terjadi bentu-
ran dari samping yang serius, kendaraan
yang dilengkapi sensor rollover, air bag
samping dan/atau tirai akan mengem-

3-40
 3
Air bag depan pengemudi (3)

OIK037081R
Ketika SRSCM mendeteksi benturan yang OIK037083R
cukup parah pada bagian depan kendaraan, Air bag penumpang depan
maka secara otomatis air bag depan akan
mengembang.

OIK037084R
Setelah proses inflasi selesai, air bag akan
OIK037082R segera mulai mengempis, memungkinkan
pengemudi untuk mempertahankan visi-
Saat air bag mengembang, lapisan tipis yang bilitas ke depan dan kemampuan untuk
dicetak langsung ke penutup akan terpisah mengarahkan atau mengoperasikan kontrol
dibawah tekanan dari ekspansi air bag, Pem- lainnya.
bukaan penutup selanjutnya memungkinkan
air bang mengembang secara penuh. PERINGATAN
Air bag yang mengembang penuh, di- Untuk mencegah benda menjadi proyektil
kombinasikan dengan sabuk pengaman yang berbahaya ketika air bag penumpang
dikenakan dengan benar, akan memperlam- mengembang:
bat gerak maju pengemudi atau penumpang
depan, akan mengurangi risiko cedera kepala • Jangan memasang atau meletakkan
dan dada. benda apa pun (tempat minum, tempat
CD, stiker, dll.) Di panel penumpang
depan di atas laci dashboard tempat air
bag penumpang berada.
• Jangan memasang tempat penyegar
udara cair di dekat instrumen cluster
atau pada permukaan instrument panel.

3-41
Sistem Keamanan & Kursi

Apa yang akan terjadi setelah air dingin dan cari bantuan medis jika
air bag mengembang gejalanya masih terasa.
Setelah air bag depan atau samping me-
ngembang, air bag akan mengempis dengan Jangan memasang Child Restraint
sangat cepat. Mengembangnya air bag System di kursi penumpang depan
tidak akan menghalangi pengemudi melihat
keluar dari kaca depan atau tidak bisa
menyetir. Air bag tirai mungkin akan tetap
mengembang sebagian untuk beberapa
waktu setelah mengembang penuh.

PERINGATAN
Setelah air bag mengembang, lakukan
tindakan pencegahan berikut:
• Buka jendela dan pintu Anda sesegera
mungkin setelah tabrakan untuk me-
OYDESA2042
ngurangi paparan asap dan bubuk yang
terlalu lama yang dilepaskan oleh air bag PERINGATAN
yang mengembang.
• Jangan menyentuh komponen internal • Sangat berbahaya! Jangan menggu-
area penyimpanan air bag segera setelah nakan Child Restraint System yang
air bag mengembang. Bagian-bagian menghadap ke belakang pada kursi
yang bersentuhan dengan air bag yang yang dilindungi oleh air bag di depan-
mengembang mungkin akan sangat nya!
panas. • JANGAN PERNAH menggunakan Child
• Selalu mencuci area kulit yang ter- papar Restraint System yang menghadap ke
dengan air dingin dan sabun ringan. belakang pada kursi yang dilindungi
• Kami merekomendasikan agar dealer oleh AIR BAG YANG AKTIF di depannya,
resmi HYUNDAI segera mengganti air Dapat mengakibatkan KEMATIAN atau
bag setelah mengembang. Air bag di- CEDERA SERIUS terhadap ANAK.
rancang hanya untuk digunakan sekali.
• Jangan sekali-kali memasang Child
Suara bising dan asap dari air bag Restraint System di kursi penumpang
yang mengembang depan. Jika airbag penumpang depan
Ketika air bag mengembang, air bag me- mengembang, akan menyebabkan
ngeluarkan suara keras dan dapat menyem- cedera serius atau fatal.
burkan asap dan serbuk di udara di dalam
kendaraan. Ini normal dan merupakan hasil Mengapa air bag saya tidak
dari pengapian inflator air bag. Setelah air mengembang ketika terjadi
bag mengembang, Anda mungkin merasa
tidak nyaman ketika bernafas karena kontak benturan?
dada dengan sabuk pengaman dan air bag, Ada beberapa tipe kecelakaan di mana air
serta dari menghirup asap dan serbuk. bag tidak bisa diharapkan memberikan per-
Serbuk bisa memperparah asma bagi seba- lindungan tambahan. Ini termasuk tabrakan
gian orang. Jika Anda mengalami masalah dari belakang, tabrakan kedua atau ketiga
pernapasan setelah mengembangnya air bag
segera minta bantuan medis. dalam beberapa tabrakan, serta tabrakan
pada kecepatan rendah. Kerusakan pada
Meskipun asap dan serbuk tidak beracun, kendaraan menunjukkan penyerapan energi
mereka dapat menyebabkan iritasi pada
kulit, mata, hidung, tenggorokan, dll. Jika ini tabrakan, dan bukan merupakan indikator
masalahnya, segera cuci dan bilas dengan apakah air bag seharusnya mengembang
atau tidak.

3-42
 3
Sensor benturan air bag

PERINGATAN
Untuk mengurangi risiko mengembangnya
air bag secara tidak terduga dan menye-
babkan cedera serius atau kematian:
• Jangan membentur atau membiarkan
benda apa pun mempengaruhi lokasi
di mana terpasang air bag atau sensor.
• Jangan melakukan perbaikan pada atau
di sekitar sensor air bag. Jika lokasi
atau sudut sensor diubah, air bag dapat
mengembang ketika tidak seharusnya
atau tidak mengembang pada saat
seharusnya mengembang.
• Memasang pelindung bumper dengan
suku cadang non-original HYUNDAI
atau yang tidak setara dapat berdampak
buruk pada performa ketika terjadi
benturan dan inflasi air bag.
Untuk memastikan fungsi yang benar
dari sistem air bag, kami menyarankan
untuk mengganti bumper dengan suku
cadang asli Hyundai atau yang setara
(suku cadang asli) sesuai dengan
spesifikasi untuk kendaraan Anda.
• Tekan tombol Start/Stop ke posisi OFF
atau ACC dan tunggu selama 3 menit
saat kendaraan diderek untuk mence-
gah mengembangnya air bag secara
tidak disengaja.
• Kami merekomendaikan semua per-
baikan air bag dilakukan oleh dealer
resmi HYUNDAI.

3-43
Sistem Keamanan & Kursi

1
3

4
2

1 2 3 4

A3003401
1. Modul kontrol SRS/Sensor rollover
2. Sensor benturan depan
3. Sensor benturan samping (Tekanan)
4. Sensor benturan samping (Akselerasi)

3-44
 3
Kondisi air bag mengembang Meskipun air bag pengemudi dan pe-
numpang depan dirancang untuk me-
Air bag depan ngembang saat terjadi benturan dari depan,
air bag juga dapat mengembang jika terjadi
benturan dari sisi lain jika sensor benturan
depan mendeteksi benturan yang cukup.
Air bag samping dan tirai dirancang untuk
mengembang saat terjadi benturan dari
samping, tetapi dapat mengembang pada
benturan dari sisi lain jika sensor benturan
samping mendeteksi benturan yang cukup.
Selain itu, air bag samping dan tirai di ran-
cang untuk mengembang saat pergerakan
kendaraan terdeteksi akan terguling oleh
sensor rollover. (jika dilengkapi dengan
B3003401
Air bag depan dirancang untuk mengem- sensor rollover).
bang saat terjadi benturan dari depan ter- Jika sasis kendaraan terkena benturan atau
gantung pada tingkat keparahan benturan benda di jalan yang rusak, air bag dapat
mengembang. Kemudikan dengan hati-
depan.
hati di jalan yang tidak rata atau pada
Air bag samping dan tirai dan air bag permukaan yang tidak dirancang untuk lalu
tengah depan lintas kendaraan untuk mencegah mengem-
bangnya air bag yang tidak diinginkan.
Kondisi air bag tidak mengembang

B3003402

B3003404

Dalam benturan tertentu pada kecepatan

rendah air bag mungkin tidak akan me-
ngembang. Air bag dirancang untuk tidak
aktif dalam kasus seperti itu karena air bag
mungkin tidak akan memberikan manfaat di
luar perlindungan sabuk pengaman.

B3003403
Air bag samping dan tirai dirancang untuk
mengembang ketika terdeteksi benturan
oleh sensor benturan samping tergantung
pada tingkat keparahan benturan yang
dihasilkan dari benturan samping.

3-45
Sistem Keamanan & Kursi

Pada benturan menyamping/miring, kekuat-

an benturan dapat mengarahkan penumpang
ke arah yang tidak memungkinkan air bag
memberikan manfaat tambahan, sehingga
sensor tidak dapat mengembangkan air bag.

B3003405

Air bag depan tidak dirancang untuk me-

ngembang dalam benturan dari belakang,
karena penumpang bergerak mundur oleh
kekuatan benturan. Dalam hal ini, air bag
yang mengembang tidak akan memberikan B3003408
manfaat tambahan.
Tepat sebelum benturan, pengemudi sering
mengerem dengan kuat. Pengereman yang
kuat akan menurunkan bagian depan
kendaraan yang menyebabkan “ride” di
bawah kendaraan dengan ground clearance
yang lebih tinggi. Air bag tidak akan
mengembang dalam situasi “under-ride”
karena kekuatan perlambatan yang terde-
teksi oleh sensor dapat berkurang secara
signifikan seperti oleh tabrakan “underride”.

B3003406
Air bag depan mungkin tidak akan me-
ngembang dalam benturan dari samping,
karena penumpang bergerak ke arah ben-
turan, dan dengan demikian pada benturan
dari samping, mengembangnya air bag
depan tidak akan memberikan perlindungan
tambahan untuk penumpang.
Namun, air bag samping dan tirai serta air
bag tengah depan dapat mengembang ter-
gantung pada tingkat keparahan benturan. B3003409

Air bag depan mungkin tidak akan mengem-

bang dalam kecelakaan rollover (terguling)
karena air bag depan yang mengembang
tidak akan memberikan perlindungan
tambahan pada penumpang.

Informasi
Air bag samping dan air bag tirai juga air bag sisi
tengah depan dapat mengembang jika kendaraan
akan terguling, jika terdeteksi oleh sensor rollover.
B3003407
3-46
 3
di panel instrumen, dan panel pe-
numpang depan di atas laci dashboard.
• Bersihkan penutup pad air bag dengan
kain lembut yang dibasahi dengan air
biasa. Pelarut atau pembersih dapat
berdampak buruk pada penutup air bag
dan penggunaan sistem dengan benar.
• Kami merekomendasikan agar air bag
yang mengembang diganti oleh dealer
resmi HYUNDAI.
B3003410 • Jika komponen sistem air bag harus
Air bag seharusnya tidak mengembang jika dibuang, atau jika kendaraan harus
kendaraan berbenturan dengan benda seper- dibuang, tindakan pengamanan terten-
ti tiang atau pohon, di mana titik benturan tu harus diperhatikan. Hubungi dealer
terkonsentrasi dan energi benturan terserap resmi HYUNDAI untuk informasi yang
oleh struktur kendaraan. diperlukan. Tidak mengikuti tindakan
pencegahan ini dapat meningkatkan
risiko cedera pribadi.
Merawat SRS
SRS sebenarnya bebas perawatan dan tidak Tindakan pengamanan
ada suku cadang yang dapat Anda perbaiki tambahan
sendiri dengan aman. Jika lampu peringatan Penumpang tidak boleh keluar atau
air bag SRS tidak menyala saat tombol Start/ berganti kursi saat kendaraan bergerak.
Stop dalam posisi ON, atau terus menyala, Seorang penumpang yang tidak memakai
kami menyarankan agar sistem segera sabuk pengaman ketika terjadi kecelakaan
diperiksa oleh dealer resmi HYUNDAI. atau berhenti mendadak dapat terlempar
Kami merekomendasikan perbaikan apa ke bagian dalam kendaraan, membentur
pun pada sistem SRS, seperti melepas, penumpang lain, atau terlempar ke luar dari
memasang, memperbaiki, atau pekerjaan kendaraan.
apa pun pada roda kemudi, panel pe- Jangan gunakan aksesoris apa pun pada
numpang depan, kursi depan, dan rel atap sabuk pengaman. Perangkat yang meng-
dilakukan oleh dealer resmi HYUNDAI. klaim akan meningkatkan kenyamanan
Penanganan sistem SRS yang tidak tepat penumpang atau memposisikan kembali
dapat menyebabkan cedera pribadi yang sabuk pengaman dapat mengurangi per-
serius. lindungan yang diberikan oleh sabuk pe-
ngaman dan meningkatkan kemungkinan
cedera serius dalam kecelakaan.
PERINGATAN Jangan memodifikasi kursi depan. Modi-
Untuk mengurangi risiko cedera serius atau fikasi kursi depan dapat mengganggu
kematian, lakukan tindakan pencegahan pengoperasian komponen sensor sistem
berikut: tambahan atau air bag samping.
Jangan meletakkan barang di bawah kursi
• Jangan mencoba untuk memodi- depan. Menempatkan barang di bawah kursi
fikasi atau melepaskan komponen SRS depan dapat mengganggu pengoperasian
atau kabel, termasuk penambahan komponen sensor sistem tambahan dan
segala jenis aksesoris pada penutup fungsi kabel.
pad atau modifikasi pada struktur bodi Jangan membuat benturan pada pintu.
kendaraan. Benturan pada pintu saat tombol Start/
• Jangan meletakkan benda di atas atau Stop dalam posisi ON atau START dapat
di dekat modul air bag pada roda kemu- menyebabkan air bag mengembang.
3-47
Sistem Keamanan & Kursi

Menambahkan peralatan atau me-

modifikasi kendaraan Anda yang di-
lengkapi air bag
Jika Anda memodifikasi kendaraan Anda
dengan mengubah sasis kendaraan Anda,
sistem bumper, ujung depan atau plat
logam samping atau menaikan jarak antara
titik terendah dari kendaraan dengan per-
mukaan tanah, ini dapat mempengaruhi
pengoperasian sistem air bag kendaraan
Anda.

Label peringatan air bag

B3003601

Label peringatan air bag dipasang untuk

mengingatkan penumpang akan potensi
risiko sistem air bag.
Pastikan untuk membaca semua informasi
tentang air bag yang dipasang pada ken-
daraan Anda dalam Buku Panduan Pemilik
ini.

3-48
4. Instrument cluster

Instrument cluster .......................................................................................................4-2

Kontrol instrument cluster ......................................................................................4-3
Indikator pengukuran..............................................................................................4-3
Indikator power/pengisian daya.............................................................................4-3
Indikator State Of Charge (SOC) untuk baterai bertegangan tinggi....................4-4
Indikator perpindahan gear reduksi .......................................................................4-5
Lampu peringatan dan indikator............................................................................4-6
Tampilan pesan di cluster .......................................................................................4-15
Tampilan cluster ..........................................................................................................4-23
Kontrol tampilan cluster ..........................................................................................4-23
Mode tampilan ........................................................................................................4-23 4
Pengaturan kendaraan (sistem infotainment) ..........................................................4-27
Mengatur kendaraan Anda......................................................................................4-27
Instrument cluster

INSTRUMENT CLUSTER

1 3

2
5

4 4

A4000101

Cluster yang sebenarnya di dalam kendaraan mungkin berbeda dari gambar. Untuk informasi lebih
jelasnya, lihat bagian Indikator pengukuran di bab ini.
1. Speedometer
2. Indikator Power/Pengisian Daya
3. Jarak ke kosong (Distance to empty/DTE)
4. Lampu indikator peringatan
5. Tampilan cluster
6.Indikator SOC (State of Charge) baterai

Informasi
• Mengubah mode ke SNOW/NORMAL/ECO/SPORT dengan menekan tombol drive mode
akan mengubah tema utama instrument cluster

4-2
 4
Kontrol instrument cluster Indikator pengukuran
Kecerahan instrument panel Speedometer

ONE1041044L B4000301

Kecerahan layar instrumen panel bisa diatur Speedometer menunjukkan kecepatan ken-
dari layar sistem infotainment. Saat tombol daraan dan dikalibrasi dalam kilometer per
Start/Stop dalam posisi ON, pilih Settings> jam (km/h).
Display >Illumination.
• Ketika memilih Auto-adjust Bright-
Indikator power/pengisian
ness dari menu Settings, kecerahan daya
instrumen panel akan disesuaikan
secara otomatis.
• Bila kecerahan pada layar instrument
panel diatur/ diset, intensitas kecerahan
pada switch interior juga akan diatur/
diset.

PERINGATAN
Jangan pernah menyesuiakan instrumen
cluster saat mengemudi. Hal ini dapat
mengakibatkan hilangnya kontrol B4000306

kendaraan dan bisa menyebabkan kece- Indikator Power/Charge menunjukkan

lakaan yang dapat menyebabkan kema- level konsumsi energi kendaraan dan status
tian, cedera serius, atau kerusakan pada pengisian/pengosongan daya rem regener-
kendaraan. atif.
• POWER :
Ini menunjukkan level konsumsi energi
kendaraan saat mengemudi pada
tanjakan atau berakselerasi. Semakin
banyak energi listrik yang digunakan,
semakin tinggi level pengukur.
• CHARGE :
Ini menunjukkan status pengisian daya
baterai ketika sedang diisi oleh rem
regeneratif (perlambatan atau menge-
mudi pada turunan). Semakin banyak

4-3
Instrument cluster

energi listrik yang dibebankan, semakin pemanas/pendingin udara (A/ C), cuaca,
rendah level pengukur. gaya mengemudi, dan faktor lainnya. Me-
merlukan pengisian.
Indikator State Of Charge PEMBERITAHUAN
(SOC) untuk baterai bertegan-
Ketika sisa baterai lebih rendah dari 10%
gan tinggi pada baterai bertegangan tinggi, kecepatan
kendaraan akan dibatasi dan akhirnya
kendaraan akan mati. Segera isi daya ken-
daraan.

Indikator temperatur luar

B4000307

• Indikator SOC menunjukkan status

pengisian daya baterai bertegangan
tinggi.
• Angka persentase rendah pada indikator
menunjukkan bahwa tidak ada cukup B4000304
energi pada baterai bertegangan tinggi.
100% menunjukkan bahwa baterai terisi Indikator ini menunjukkan temperatur udara
penuh. di luar saat ini sebesar 1°C (1°F).
• Saat mengemudi di jalan tol atau jalan Perhatikan bahwa temperatur yang ditun-
bebas hambatan, pastikan untuk jukkan pada layar LCD mungkin tidak bisa
memeriksa terlebih dahulu apakah level berubah secepat perubahan temperatur di
daya baterai cukup terisi. luar (mungkin ada sedikit penundaan
sebelum temperatur berubah.)
Anda dapat mengubah unit temperatur dari
menu Settings di layar sistem infotainment.
Pilih:
• General Settings > Unit > Temperature
Unit > °C/°F
Untuk informasi lebih jelasnya, lihat buku
panduan manual sistem infotainment yang
disediakan secara terpisah.
Kedua unit temperatur pada instrument
B4000308 cluster dan layar kontrol iklim akan berubah.
Saat daya baterai yang tersisa lebih rendah
dari 10% pada indikator SOC, lampu
peringatan ( ) akan menyala untuk me-
ngingatkan Anda kondisi level baterai.
Saat lampu peringatan ( ) menyala,
kendaraan dapat melaju sejauh 30 ~ 40 km
tergantung pada kecepatan mengemudi,

4-4
 4
Odometer • Jarak ke kosong mungkin akan berbeda
dari jarak mengemudi yang sebenarnya
karena hanya merupakan perkiraan dari
jarak mengemudi yang tersedia.
• Jarak ke kosong dapat bervariasi secara
signifikan berdasarkan kondisi mengemu-
di, kebiasaan mengemudi, dan kondisi
kendaraan.

Indikator perpindahan gear

reduksi
B4000302
Odometer menunjukkan total jarak yang
telah ditempuh kendaraan dan harus digu-
nakan untuk menentukan waktu perawatan
berkala yang harus dilakukan.
Jarak ke kosong
(Distance To Empty/DTE)

B4000305
Indikator menampilkan gear mana yang di-
pilih.
Indikator level pengereman
regeneratif

B4000303

• Jarak ke kosong adalah perkiraan jarak

yang dapat ditempuh kendaraan de-
ngan sisa energi listrik yang tersedia
saat ini pada kendaraan.
• Jarak ke kosong akan bervariasi ter-
gantung pada mode drive mana yang
dipilih di antara mode ECO/NORMAL/
SPORT. B4000309

Untuk informasi lebih rinci, lihat Faktor yang Rem regeneratif menunjukkan level pe-
mempengaruhi jarak ke kosong di bab 1. ngereman regeneratif yang Anda atur/ set.
Dan hal itu juga menunjukkan status peng-
operasian sistem smart regenerative.
Informasi
• Jika kendaraan tidak berada di permukaan
yang datar atau daya baterai terputus, fitur
jarak ke kosong (DTE) mungkin tidak
bisa beroperasi dengan benar.

4-5
Instrument cluster

Untuk lebih jelasnya, lihat Sistem Pen- • Bila terjadi masalah dengan komponen
gereman Regeneratif (paddle shifter), yang berhubungan dengan sistem
halaman 14 di bab 6. kontrol kendaraan listrik, seperti sensor,
dll.
Lampu peringatan dan Saat lampu peringatan menyala saat
indikator mengemudi, atau tidak mati setelah
menghidupkan kendaraan, kami sarankan
Informasi agar kendaraan Anda diperiksa oleh dealer
Pastikan semua lampu peringatan mati setelah resmi HYUNDAI.
menghidupkan kendaraan. Jika lampu masih
menyala, ini menunjukkan ada situasi yang perlu
Lampu Peringatan Daya Menurun
diperhatikan.

Indikator Ready

Lampu indikator ini akan menyala:

• Saat tombol Start/Stop dalam posisi ON.
Indikator ini akan menyala:
- Akan menyala selama kurang lebih 3
Saat kendaraan siap dikemudikan. detik dan kemudian akan mati.
• Menyala : Bisa digunakan untuk me- • Saat daya dibatasi untuk keamanan
ngemudi secara normal. komponen bertenaga tinggi dari
• Mati : Tidak bisa digunakan untuk kendaraan listrik. Daya akan dibatasi
mengemudi secara normal, atau telah karena alasan berikut. (Kecuali jika
terjadi masalah. Lampu Peringatan Servis dan Lampu
Indikator Daya Menurun menyala secara
• Berkedip : Mengemudi dalam kondisi
bersamaan, ini bukan kegagalan.)
darurat.
- Level daya baterai bertegangan tinggi
Saat indikator ready mati atau berkedip,
menunjukan adanya masalah pada sistem. terlalu rendah atau tegangan menu-
Untuk hal ini, kami menyarankan agar run
kendaraan Anda diperiksa oleh dealer resmi - Temperatur baterai bertegangan ting-
HYUNDAI HYUNDAI dealer. gi terlalu tinggi atau terlalu rendah
- Temperatur motor tinggi
Lampu Peringatan Servis
PEMBERITAHUAN
• Jangan berakselarasi atau menghidup-
kan kendaraan secara tiba-tiba saat
lampu peringatan daya menurun
menyala.
• Bila daya dibatasi untuk keselamatan
komponen bertenaga tinggi dari
Lampu peringatan ini akan menyala: kendaraan listrik, lampu indikator daya
• Saat tombol Start/Stop dalam posisi ON. menurun akan menyala. kendaraan
- Akan menyala selama kurang lebih 3 Anda tidak boleh menanjak atau bisa
detik dan kemudian akan mati. tergelincir pada tanjakan dengan lampu
indikator yang menyala.
4-6
 4
Lampu Indikator Pengisian Daya Lampu peringatan air bag

Lampu peringatan ini menunjukkan status Lampu peringatan ini akan menyala:
koneksi konektor pengisi daya. Saat konektor
• Saat Anda menekan tombol Start/Stop
pengisi daya tersambung ke kendaraan,
ke posisi ON.
lampu hijau akan menyala selama kurang
- Lampu peringatan air bag menyala
lebih 1 menit.
selama sekitar 6 detik dan kemudian
akan mati ketika pemeriksaan semua
Lampu Peringatan Level Daya Baterai sistem telah selesai.
Bertegangan Tinggi
• Lampu peringatan air bag akan tetap
menyala jika terjadi malfungsi dengan
pengoperasian air bag Safety Restraint
System (SRS).
Jika hal ini terjadi, kami menyarankan
agar Anda memeriksakan kendaraan
ke dealer resmi HYUNDAI.
Lampu peringatan ini akan menyala:
Lampu peringatan rem regeneratif
• Ketika level daya baterai bertegangan
tinggi rendah.
• Saat lampu peringatan menyala, se-
gera isi daya baterai.
Lampu peringatan sabuk pengaman
(KUNING)
Lampu peringatan ini akan menyala:
Ketika rem regeneratif tidak bisa beroperasi
dan rem tidak bekerja dengan baik. Hal ini
akan menyebabkan Lampu Peringatan
Rem (merah) dan Lampu Peringatan Rem
Lampu peringatan ini menginformasikan Regeneratif (kuning) akan menyala secara
kepada pengemudi bahwa sabuk pengaman bersamaan.
tidak dikencangkan. Dalam kasus ini, kemudikan kendaraan
dengan aman dan kami menyarankan agar
Untuk lebih jelasnya, lihat bagian Sabuk
kendaraan Anda diperiksa oleh dealer resmi
Pengaman, halaman 20 di bab 3.
HYUNDAI.
Pengoperasian pedal rem mungkin akan
terasa lebih sulit dari biasanya dan jarak
pengereman bisa bertambah.

4-7
Instrument cluster

Lampu peringatan rem parkir & dari kondisi normal dan dibutuhkan upaya
minyak rem yang lebih untuk menekan pedal rem untuk
menghentikan kendaraan.
Selain itu, kendaraan tidak akan berhenti
dalam jarak yang dekat dengan hanya
mengandalkan sebagian dari sistem rem
yang berfungsi.
Jika rem gagal saat Anda mengemudi,
pindahkan gear ke yang lebih rendah untuk
(Merah) membantu pengereman dengan pengerem-
Lampu peringatan ini akan menyala: an mesin dan hentikan kendaraan segera
setelah aman untuk melakukannya.
• Akan menyala selama sekitar 3 detik.
• Akan tetap menyala jika menerapkan PERINGATAN
rem parkir. Lampu peringatan Rem Parkir & Minyak Rem
• Saat menerapkan rem parkir. Mengemudikan kendaraan dengan lampu
• Saat level minyak rem di reservoir peringatan yang menyala berbahaya. Jika
rendah. lampu peringatan Rem Parkir & Minyak Rem
menyala dengan melepaskan rem parkir,
• Jika lampu peringatan menyala dengan ini menunjukkan bahwa level minyak rem
rem parkir yang dilepas, ini menun- rendah.
jukkan level minyak rem di reservoir
rendah. Jika hal ini terjadi, kami menyarankan agar
Anda memeriksakan kendaraan ke dealer
• Saat rem regeneratif tidak beroperasi. resmi HYUNDAI.
Jika level minyak rem di reservoir ren-
dah: Lampu peringatan Anti-lock Brake
1. Kemudikan dengan hati-hati ke lokasi System (ABS)
aman terdekat dan hentikan kendaraan
Anda.
2. Dengan motor yang berhenti, segera
periksa level minyak rem dan tam-
bahkan minyak sesuai kebutuhan (Untuk
lebih jelasnya, lihat bagian Minyak
Rem, halaman 13 di bab 9). Setelah
menambahkan minyak rem, periksa Lampu peringatan ini akan menyala:
semua komponen rem dari kebocoran. • Saat Anda menekan tombol Start/Stop
Jika menemukan kebocoran minyak ke posisi ON.
rem, atau jika lampu peringatan tetap - Lampu peringatan ABS menyala
menyala, atau jika rem tidak berop-
selama sekitar 3 detik dan kemudian
erasi dengan benar, jangan kemudikan
kendaraan. Kami menyarankan Anda akan mati.
memeriksakan kendaraan tersebut ke • Saat ABS mengalami malfungsi.
dealer resmi HYUNDAI. Perhatikan bahwa sistem pengereman
Sistem pengereman dual-diagonal hidrolik akan tetap beroperasi meskipun
Kendaraan Anda dilengkapi dengan sistem ABS mengalami malfungsi.
pengereman dual diagonal. Ini berarti Anda Jika hal ini terjadi, kami menyarankan
masih bisa melakukan pengereman pada agar Anda memeriksakan kendaraan ke
dua roda bahkan jika salah satu sistem rem dealer resmi HYUNDAI.
gagal.
Dengan hanya satu dari sistem dual-diagonal
yang berfungsi, pedal rem akan terasa lebih

4-8
 4
Lampu peringatan sistem Electronic Motor Driven Power Steering
Brake Force Distribution (EBD) (MDPS) warning light

Saat peringatan ABS dan lampu peringatan Lampu peringatan ini akan menyala:
Rem Parkir menyala secara bersamaan, hal
ini mungkin menunjukkan adanya masalah • Saat Anda menekan tombol Start/Stop
dengan sistem Electronic Brake Force ke posisi ON.
Distribution. - Lampu peringatan electric powering
steering akan menyala selama 3 detik
Jika hal ini terjadi, kami menyarankan agar dan kemudian akan mayi.
Anda memeriksakan kendaraan ke dealer
resmi HYUNDAI. • Ketika electric power steering
mengalami malfungsi.
PERINGATAN Jika hal ini terjadi, kami menyarankan
Lampu peringatan sistem Electronic Brake agar Anda memeriksakan kendaraan ke
Force Distribution (EBD) dealer resmi HYUNDAI.
Jika kedua lampu peringatan ABS dan Rem
Parkir & Minyak Rem menyala, sistem rem Lampu peringatan master
tidak akan bekerja secara normal dan Anda
mungkin akan mengalami situasi yang tidak
terduga dan berbahaya selama melakukan
secara pengereman mendadak.
Jika ini terjadi, hindari mengemudi dengan
kecepatan yang tinggi dan melakukan Lampu peringatan ini akan menyala:
pengereman secara mendadak. Jika terjadi malfungsi dalam pengoperasian
Kami merekomendasikan agar kendaraan pada salah satu sistem berikut:
Anda diperiksa oleh dealer resmi HYUNDAI • Malfungsi pada Forward Collision-
sesegera mungkin.
Avoidance Assist (jika dilengkapi)
PEMBERITAHUAN • Radar Forward Collision-Avoidance
Lampu peringatan sistem Electronic Brake Assist terhalang (jika dilengkapi)
Force Distribution (EBD) • Malfungsi pada Blind-Spot Collision
Saat lampu peringatan ABS menyala atau Warning (jika dilengkapi)
kedua lampu peringatan ABS dan Rem • Radar Blind-Spot Collision Warning
Parkir & Minyak Rem menyala, speedometer, terhalang (jika dilengkapi)
odometer, atau tripmeter mungkin tidak bisa • Malfungsi pada lampu LED headlamp
berfungsi. Selain itu, lampu peringatan EPS (jika dilengkapi)
mungkin akan menyala dan upaya untuk
menggerakan roda kemudi dapat meningkat • Malfungsi pada High Beam Assist (jika
atau menurun. dilengkapi)
Jika hal ini terjadi, kami menyarankan agar • Malfungsi pada Smart Cruise Control
kendaraan Anda diperiksa oleh dealer resmi (jika dilengkapi)
HYUNDAI sesegera mungkin • Radar Smart Cruise Control terhalang
(jika dilengkapi)

4-9
Instrument cluster

• Malfungsi pada Tire Pressure Moni- kurang tekanan akan ditampilkan pada
toring System (TPMS) cluster.)
Untuk lebih jelasnya, lihat bagian Tire
Lampu peringatan Electronic Park- Pressure Monitoring System (TPMS),
ing Brake (EPB) halaman 7 di bab 8.
Lampu peringatan ini akan tetap menyala
setelah berkedip selama kurang lebih 60
detik, atau berulang kali berkedip menyala
dan mati dalam interval 3 detik:
Ketika sistem TPMS mengalami mal-
fungsi.Jika hal ini terjadi, kami me-
nyarankan agar kendaraan Anda diperiksa
oleh dealer resmi HYUNDAI sesegera
Lampu peringatan ini akan menyala: mungkin.
• Saat Anda menekan tombol Start/Stop Untuk lebih jelasnya, lihat bagian Tire
ke posisi ON. Pressure Monitoring System (TPMS),
• Lampu peringatan EPB akan menyala halaman 7 di bab 8
selama sekitar 3 detik dan kemudian
akan mati. PERINGATAN
• Ketika EPB mengalami malfungsi. Berhenti dengan Aman
Jika hal ini terjadi, kami menyarankan • TPMS tidak dapat menginformasikan
agar Anda memeriksakan kendaraan ke pada Anda jika ada kerusakan ban
dealer resmi HYUNDAI. yang parah dan secara mendadak yang
disebabkan oleh faktor eksternal.
Informasi • Jika Anda merasakan pergerakan
kendaraan yang tidak stabil, segera
Lampu peringatan Electronic Parking Brake
lepaskan kaki Anda dari pedal gas, tekan
(EPB) mungkin akan menyala saat lampu
rem secara bertahap dengan tenaga
indikator Electronic Stability Control (ESC)
yang ringan, dan perlahan keluar dari
menyala untuk menunjukkan bahwa ESC tidak
jalur jalan ke posisi aman.
berfungsi dengan benar. Ini tidak menunjukkan
malfungsi pada EPB. Lampu peringatan Driver Attention
Warning (DAW)
Lampu peringatan tekanan ban ren-
dah jika dilengkapi

Lampu peringatan ini akan menyala:

• Saat Anda menekan tombol Start/Stop Lampu indikator ini akan menyala:
ke posisi ON. • Saat tombol Start/Stop dalam posisi ON,
- Lampu peringatan tekanan ban lampu indikator kuning menyala sekitar
rendah akan menyala selama sekitar 3 detik kemudian padam
3 detik dan kemudian akan mati.
• [Terus menyala Kuning] Saat kamera
• Ketika ada salah satu atau lebih dari depan terhalang atau Driver Attention
ban kendaraan Anda mengalami ku- Warning/Peringatan Perhatian Penge-
rang tekanan udara. (Lokasi ban yang mudi dinonaktifkan/tidak berfungsi
4-10
 4
• [Berkedip Kuning] Saat fitur me- Untuk lebih jelasnya, lihat bagian For-
nyarankan agar pengemudi istirahat ward Collision Avoidance Assist (FCA) di
Jika lampu peringatan kuning masih menyala bab 7.
bahkan setelah mengeluarkan benda asing
dari depan sensor, kami menyarankan agar Lampu peringatan Emergency Steer-
kendaraan Anda diperiksa oleh dealer resmi ing
HYUNDAI sesegera mungkin. jika dilengkapi
Untuk detail selengkapnya, lihat bagian
“Driver Attention Warning (DAW),
halaman 50” di bab 7.

Lampu peringatan Forward Safety

jika dilengkapi

Lampu peringatan ini akan menyala:

• Saat Anda menekan tombol Start/Stop
ke posisi ON, lampu peringatan akan
menyala kuning sekitar 3 detik lalu
akan mati
• [Terus menyala Kuning] Ketika Forward/
Lampu peringatan ini akan menyala: Side Safety dibatalkan pilihannya atau
BForward Collision-Avoidance Assist
• Saat Anda menekan tombol Start/Stop dinonaktifkan/mengalami malfungsi
ke posisi ON, lampu peringatan akan
• [Berkedip Merah] Saat Forward/Side
menyala kuning selama sekitar 3 detik Safety dari Forward Collision-Avoidance
dan kemudian akan padam Assist beroperasi
• [Kuning] Bila tidak memilih Forward Jika lampu peringatan masih menyala
Safety atau Forward Collision-Avoid- kuning bahkan setelah membersihkan
ance Assist dinonaktifkan/malfungsi materiak asing dari depan sensor
• [Berkedip Merah] Saat Forward Safety/ setelah memilih Forward Safety pada
Forward Cross-Traffic Safety dari pengaturan, kami sarankan agar
Forward Collision-Avoidance Assist kendaraan Anda diperiksa oleh dealer
ber-operasi resmi HYUNDAI sesegera mungkin.
Jika lampu peringatan masih menyala kun- Untuk lebih jelasnya, lihat bagian
ing bahkan setelah membersihkan material Forward Collision Avoidance Assist (FCA)
asing dari depan sensor setelah memilih di bab 7.
Forward Safety pada pengaturan, kami Lampu indikator Lane Safety
sarankan agar kendaraan Anda diperiksa jika dilengkapi
oleh dealer resmi HYUNDAI sesegera
mungkin.

4-11
Instrument cluster

Lampu indikator ini akan menyala: Untuk lebih jelasnya, lihat bagian All
• Saat tombol Start/Stop dalam posisi ON, Wheel Drive (AWD), halaman 36 di bab 6.
lampu indikator akan menyala kuning
sekitar 3 detik kemudian akan mati Lampu peringatan headlamp LED
jika dilengkapi
• [Abu-abu] Saat kondisi pengoperasian
Lane Keeping Assist tidak terpenuhi
• [Terus menyala Hijau] Saat kondisi
pengoperasian Lane Keeping Assist
terpenuhi
• [Berkedip Hijau] Saat Lane Keeping
Assist sedang beroperasi
• [Kuning] Saat Lane Safety tidak dipilih Lampu peringatan ini akan menyala:
atau Lane Keeping Assist dinonaktifkan/
tidak berfungsi • Saat Anda menekan tombol Start/ Stop
Jika lampu peringatan masih menyala ke posisi ON.
kuning bahkan setelah membersihkan • lampu peringatan headlamp LED akan
material asing dari depan sensor setelah menyala selama sekitar 3 detik dan
memilih Lane Safety pada pengaturan, kami kemudian akan mati.
sarankan agar kendaraan Anda diperiksa • Ketika headlamp LED mengalami
oleh dealer resmi HYUNDAI sesegera malfungsi.
mungkin. Jika hal ini terjadi, kami menyarankan
Untuk lebih jelasnya, lihat bagian “Lane agar Anda memeriksakan kendaraan
Keeping Assist (LKA)” pada halaman 25 ke dealer resmi HYUNDAI.
pada bab 7. Lampu peringatan akan berkedip:
Ketika komponen yang berhubungan dengan
All Wheel Drive (AWD) warning light headlamp LED mengalami malfungsi.
jika dilengkapi
Jika hal ini terjadi, kami menyarankan agar
Anda memeriksakan kendaraan ke dealer
resmi HYUNDAI.

PEMBERITAHUAN
Mengemudi terus-menerus dengan lampu
peringatan Headlamp LED yang menyala
atau berkedip dapat me ngurangi masa pakai
Lampu peringatan ini akan menyala: lampu LED.
Ketika sistem AWD mengalami malfungsi. Lampu Peringatan Jalan ber-es/licin
Jika hal ini sering terjadi, kami me- jika dilengkapi
nyarankan agar Anda memeriksakan
kendaraan ke dealer resmi HYUNDAI.

4-12
 4
Lampu peringatan ini untuk mem- Untuk lebih jelasnya, lihat bagian
peringatkan pengemudi bahwa jalan “Electronic Stability Control (ESC)”,
mungkin tertutup es/licin. halaman 30 di bab 6.
Saat temperatur pada alat/indikator pen-
gukur temperatur di luar kendaraan di bawah Lampu indikator Electronic Stabi-
sekitar 4°C (40°F), Lampu Peringatan Jalan lity Control (ESC) OFF
ber-es/licin dan Alat/ Indikator Pengukur
Temperatur di Luar Kendaraan akan berkedip
dan kemudian menyala. Disertai bunyi
peringatan 1 kali.
Anda dapat mengaktifkan atau menon-
aktifkan fitur jalan ber-es/licin (Icy Road
Warning) dari menu Settings di layar sistem
infotainment. Pilih: Lampu indikator ini akan menyala:
• Setup > Vehicle Settings > Cluster > • Saat Anda menekan tombol Start/Stop
Content Selection > Icy Road Warning ke posisi ON.
Untuk informasi lebih jelasnya, lihat buku - Lampu indikator ESC OFF akan
panduan manual sistem infotainment menyala selama kurang lebih 3 detik
yang disediakan secara terpisah. dan kemudian akan mati.
• Saat Anda menonaktifkan sistem ESC
Informasi dengan menekan tombol ESC OFF.
Jika lampu peringatan jalan ber-es/licin dita- Untuk lebih jelasnya, lihat bagian Electronic
mpilkan saat mengemudi, Anda harus mengemudi Stability Control (ESC), halaman 30 di bab
dengan lebih hati-hati dan aman, hindari kecepatan 6.
berlebih, berakselerasi dengan cepat, melakukan
pengereman secara mendadak atau menikung
Lampu indikator Immobilizer
dengan tajam, dll.
Lampu indikator Electronic Stability
Control (ESC)

Lampu indikator ini akan menyala: Lampu indikator ini akan menyala sampai
30 detik:
• Saat Anda menekan tombol Start/ Stop
Ketika kendaraan mendeteksi smart key di
ke posisi ON. dalam kendaraan dengan tombol Start/ Stop
- Lampu indikator Electronic Stability pada posisi ACC atau ON.
Control ESC akan menyala selama
sekitar 3 detik dan kemudian akan • Setelah smart key terdeteksi, Anda bisa
menghidupkan kendaraan.
mati.
• Lampu indikator akan mati setelah
• Ketika sistem ESC mengalami mal- kendaraan hidup.
fungsi.
Lampu indikator ini akan berkedip
Jika hal ini terjadi, kami menyarankan selama beberapa detik:
agar Anda memeriksakan kendaraan ke Ketika smart key tidak berada di dalam
dealer resmi HYUNDAI. kendaraan.
Lampu indikator ini berkedip:
Selama ESC beroperasi.
4-13
Instrument cluster

• Jika smart key tidak terdeteksi, Anda Lampu indikator lampu jauh
tidak bisa menghidupkan kendaraan.
Lampu indikator ini akan menyala selama
2 detik dan kemudian mati:
Jika smart key ada di dalam kendaraan dan
tombol Start/Stop pada posisi ON, tetapi
kendaraan tidak dapat mendeteksi smart
key.
Jika hal ini terjadi, kami menyarankan agar Lampu indikator ini akan menyala:
Anda memeriksakan kendaraan ke dealer
resmi HYUNDAI. • Saat headlamp menyala dan dalam
Lampu indikator ini berkedip: posisi lampu jauh
Ketika sistem immobilizer mengalami mal- • Saat tuas lampu sein ditarik ke posisi
fungsi. Flash-to-Pass.
Jika hal ini terjadi, kami menyarankan agar
Anda memeriksakan kendaraan ke dealer Lampu indikator lampu dekat
resmi HYUNDAI.

Lampu indikator lampu sein

Lampu indikator ini akan menyala:

Saat headlamp menyala.

Lampu indikator ini akan berkedip: Lampu indikator lampu menyala

Saat Anda mengoperasikan tuas indikator
lampu sein.
Jika salah satu dari hal berikut ini terjadi,
mungkin terjadi malfungsi pada sistem
lampu sein.
• Indikator lampu sein menyala tetapi
tidak berkedip Lampu indikator ini akan menyala:
• Indikator lampu sein berkedip dengan Saat lampu parkiratau headlam menyala.
cepat
• Indikator lampu sein tidak menyala
sama sekali Lampu indikator High Beam Assist
Jika salah satu dari kondisi ini terjadi, kami jika dilengkapi

menyarankan agar kendaraan Anda di-

periksa oleh dealer resmi HYUNDAI.

4-14
 4
Lampu indikator ini akan menyala: Lampu Indikator AUTO HOLD
Saat lampu jauh menyala dengan posisi
switch lampu pada posisi AUTO.
• Putih : Saat High Beam Assist siap
dioperasikan.
• Hijau : Saat High Beam Assist ber-
operasi.
Jika kendaraan Anda mendeteksi ada Lampu indikator ini akan menyala:
kendaraan yang melaju atau mendahului,
• [Putih] Saat Anda mengaktifkan Auto
High Beam Assist akan beralih dari lampu
Hold dengan menekan switch AUTO
jauh ke lampu dekat secara otomatis. HOLD.
Untuk lebih jelasnya, lihat bagian High Beam • [Hijau] Saat Anda menghentikan
Assist (HBA), halaman 65 di bab 5. kendaraan sepenuhnya dengan meng-
injak pedal rem dengan Auto Hold yang
Lampu indikator Intelligent Front- diaktifkan.
Lighting System • [Kuning] saat sistem Auto Hold men-
jika dilengkapi galami malfungsi.
Jika hal ini terjadi, kami menyarankan
agar Anda memeriksakan kendaraan
ke dealer resmi HYUNDAI.
Untuk lebih jelasnya, lihat bagian Electronic
Parking Brake (EPB), pada halaman 23 di
bab 6.
Tampilan pesan di cluster
Lampu indikator ini akan menyala:
Saat lampu jauh menyala dengan switch Shift to P
lampu pada posisi AUTO. Pesan ini akan ditampilkan jika Anda
• Putih: Saat Intelligent Front-Lighting mencoba mematikan kendaraan tanpa
System siap dioperasikan. memindahkan gear ke posisi P (Parkir).
Jika hal ini terjadi, tombol Start/Stop akan
• Hijau: Saat Intelligent Front-Lighting berubah ke posisi ACC.
System beroperasi.
Jika kendaraan Anda mendeteksi ada Low key battery
kendaraan yang melaju atau mendahului, Pesan ini akan ditampilkan jika daya baterai
Intelligent Front-Lighting System akan pada smart key habis saat mengubah tombol
mematikan sebagian lampu jauh LED. Start/Stop ke posisi OFF.
Untuk lebih jelasnya, lihat bagian “Intelligent Press START button whilst turning
Front-Lighting System (IFS)” pada halaman
wheel
62 di bab 6.
jika dilengkapi

Pesan ini akan ditampilkan jika roda kemudi

tidak bisa terbuka secara normal saat
tombol Start/Stop ditekan.
Anda harus menekan tombol Start/Stop
sambil memutar roda kemudi ke kanan dan
ke kiri.

4-15
Instrument cluster

Press brake pedal to start vehicle Jika hal itu tidak memungkinkan, Anda bisa
Pesan ini akan ditampilkan jika tombol menghidupkan kendaraan dengan menekan
Start/Stop berubah ke posisi ACC sebanyak tombol Start/Stop selama 10 detik pada
dua kali dengan menekan tombol berulang posisi ACC.
secara berulang kali tanpa menginjak pedal Shift to P or N to start vehicle
rem.
Pesan ini akan ditampilkan jika Anda
Anda dapat menghidupkan kendaraan mencoba menghidupkan kendaraan dengan
dengan menginjak pedal rem dan kemudian gear di posisi lain selain di posisi P (Parkir)
menekan tombol Start/Stop. atau N (Netral).

Key not in vehicle Informasi

Pesan ini akan ditampilkan jika smart key Anda dapat menghidupkan kendaraan dengan
tidak berada di dalam kendaraan saat Anda gear di posisi N (Netral). Tapi, untuk keselamatan
meninggalkan kendaraan dengan tombol Anda, kami sarankan Anda menghidupkan
Start/Stop dalam posisi ON atau Start. kendaraan dengan gear di posisi P (Parkir).
Selalu matikan kendaraan sebelum mening-
galkan kendaraan Anda. Check smart key system
Pesan ini akan ditampilkan ketika ada
Key not detected masalah dengan sistem smart key. Kami
Pesan ini akan ditampilkan jika smart key menyarankan Anda memeriksakan
tidak terdeteksi saat Anda menekan tombol kendaraan tersebut ke dealer resmi
Start/Stop. HYUNDAI.

Press START button again Indikator Pintu, Kap Motor, Pintu

Pesan ini akan ditampilkan jika Anda tidak bagasi terbuka
bisa menghidupkan kendaraan saat tombol
Start/Stop ditekan.
Jika hal ini terjadi, coba hidupkan kendaraan
dengan menekan tombol Start/Stop lagi.
Jika pesan peringatan terus ditampilkan
setiap kali Anda menekan tombol Start/
Stop, kami sarankan agar kendaraan Anda
diperiksa oleh dealer resmi HYUNDAI.

Press START button with key

Pesan ini akan ditampilkan jika Anda
B4000521
menekan tombol Start/Stop saat pesan
peringatan “Key not Detected” ditampilkan. Peringatan ini akan ditampilkan jika ada
pintu atau kap motor atau pintu bagasi
Pada saat ini, lampu indikator immobilizer yang dibiarkan terbuka. Peringatan di layar
berkedip. menunjukkan pintu mana yang terbuka
Check BRAKE SWITCH fuse PERHATIAN
Pesan ini akan ditampilkan jika sekring switch Sebelum mengemudikan kendaraan, Anda
rem putus. harus memastikan bahwa pintu/ kap motor/
Anda perlu mengganti sekring dengan yang pintu bagasi telah tertutup rapat.
baru sebelum menghidupkan kendaraan.

4-16
 4
Low tyre pressure Anda dapat mengaktifkan atau menon-
aktifkan fitur tampilan Wiper/Lampu dari
menu Settings di sistem infotainment. Pilih:
-PX
UJSF
QSFTTVSF

• Setup > Vehicle Settings > Cluster >
Content Selection > Wiper/Lights
Display
-PX -PX
Untuk informasi lebih jelasnya, lihat buku
panduan manual sistem infotainment yang
-PX -PX
disediakan secara terpisah.

Wiper
Tipe A
ONE1081021L

Pesan peringatan ini akan ditampilkan jika

tekanan ban rendah. Posisi ban dengan
tekanan rendah pada kendaraan akan 'SPOU
8JQFS

menyala.
Untuk lebih jelasnya, lihat bagian Tire Pres-
sure Monitoring System (TPMS), halaman 7
di bab 8.
Lights
Tipe A

ONE1041004L
Tipe B
-JHIUT

'SPOU
8JQFS

ONE1041032L
Tipe B

ONE1041034L
Indikator ini menampilkan kecepatan wiper
-JHIUT
yang dipilih dengan menggunakan kontrol
wiper.
Anda dapat mengaktifkan atau menon-
aktifkan fitur tampilan Wiper/Lampu dari
menu Settings di sistem infotainment. Pilih:
• Setup > Vehicle Settings > Cluster >
Content Selection > Wiper/Lights
Display
ONE1041033L
Indikator ini menampilkan lampu eksterior
mana yang dipilih dengan menggunakan
kontrol lampu.
4-17
Instrument cluster

Shift to P to charge/Shift to P to start

Informasi charging
Untuk informasi lebih jelasnya, lihat buku pandu-
an manual sistem infotainment yang disediakan
secara terpisah.
4IJGU
UP
1
UP
DIBSHF
Low washer fluid
jika dilengkapi

Pesan ini akan ditampilkan jika level cairan

washer (pecuci kaca depan) di reservoir
hampir habis.
Isi reservoir cairan washer.
Check haptic steering wheel system OOSEV040497L
Pesan ini akan ditampilkan jika ada ma- Pesan ini akan ditampilkan jika Anda
salah dengan sistem roda kemudi haptic. menghubungkan kabel pengisi daya tanpa
Kami menyarankan Anda memeriksakan memindahkan gear di posisi P (Parkir).
kendaraan tersebut ke dealer resmi
HYUNDAI. Pindahkan gear ke posisi P (Parkir) sebelum
menghubungkan kabel pengisi daya.
Check headlamps Remaining time
jika dilengkapi
Pengisi daya AC
Pesan ini akan ditampilkan jika headlamp
tidak bisa beroperasi dengan benar. Mungkin
perlu mengganti lampu.
Pastikan untuk mengganti bola lampu yang
terbakar dengan yang baru dengan watt
yang sama.
Check turn signal
jika dilengkapi

Pesan ini akan ditampilkan jika lampu sein

tidak bisa beroperasi dengan benar. Mungkin
perlu mengganti lampu.
Pastikan untuk mengganti bola lampu yang ONE1Q011058E
terbakar dengan yang baru dengan watt Pengisi daya DC
yang sama.
Check headlamp LED
jika dilengkapi

Pesan ini akan ditampilkan jika ada masalah

pada lampu headlamp tipe LED.
Kami menyarankan Anda memeriksakan
kendaraan tersebut ke dealer resmi
HYUNDAI.

ONE1Q011059E

4-18
 4
Pesan ini akan ditampilkan untuk memberi Charging Stopped. Check the AC/DC
tahu waktu yang tersisa untuk mengisi daya charger.
baterai ke level pengisian daya baterai sesuai Pengisi daya AC
target yang dipilih.

Unplug vehicle to start

$IBSHJOH
4UPQQFE
$IFDL
UIF
"$
DIBSHFS

6OQMVH
WFIJDMF
UP
TUBSU

OOSEV040500L
Pengisi daya DC

OOSEV040498L
Pesan ini ditampilkan saat Anda meng-
hidupkan kendaraan tanpa mencabut kabel $IBSHJOH
4UPQQFE
$IFDL
UIF
%$
DIBSHFS
pengisi daya. Cabut kabel pengisi daya, lalu
hidupkan kendaraan.

Charging door open

OOSEV040501L
$IBSHJOH
%PPS
0QFO
• Pesan peringatan ini akan ditampilkan
saat pengisian daya dihentikan karena
alasan di bawah ini:
- Terjadi masalah dengan pengisi daya
AC atau pengisi daya DC eksternal
- Pengisi daya AC eksternal berhenti
mengisi daya
OOSEV040499L - Kabel pengisi daya rusak
Pesan ini ditampilkan saat kendaraan Dalam kasus ini, periksa apakah ada masalah
dikemudikan dengan pintu pengisian daya dengan pengisi daya AC atau DC eksternal
yang terbuka. Tutup pintu pengisian daya dan kabel pengisi daya.
dan kemudian mulai mengemudi. Jika terjadi lagi masalah yang sama saat
mengisi daya kendaraan dengan pengisi
daya AC yang beroperasi secara normal atau
pengisi daya portabel HYUNDAI asli, kami
sarankan agar kendaraan Anda diperiksa
oleh dealer resmi HYUNDAI.

4-19
Instrument cluster

Charging Stopped. Check the cable Dalam hal ini, kami menyarankan agar
connection. kendaraan Anda diperiksa oleh dealer resmi
HYUNDAI.

Low EV battery

$IBSHJOH
4UPQQFE
$IFDL
UIF
DBCMF
DPOOFDUJPO -PX
&7
CBUUFSZ

OOSEV040502L

Pesan peringatan ini akan ditampilkan saat

pengisian daya dihentikan karena konektor
OOSEV040505L
pengisi daya tidak terhubung dengan benar
ke inlet pengisi daya. Ketika level daya baterai bertegangan tinggi
Dalam hal ini, lepaskan konektor pengisi mencapai level di bawah sekitar 10%, pesan
daya dan hubungkan kembali dan periksa peringatan ini akan ditampilkan.
apakah masih bermasalah (kerusakan eks- Lampu peringatan pada instrument cluster
ternal, material asing, dll.) dengan konektor ( ) akan menyala secara bersamaan.
pengisi daya dan inlet pengisi daya.
Isi daya baterai bertegangan tinggi segera.
Jika terjadi lagi masalah yang sama saat
mengisi daya kendaraan dengan pengisi
daya AC yang beroperasi secara normal atau
pengisi daya portabel HYUNDAI asli, kami Charge immediately. Power limited.
sarankan agar kendaraan Anda diperiksa
oleh dealer resmi HYUNDAI.
Check regenerative brakes $IBSHF
JNNFEJBUFMZ
1PXFS
MJNJUFE

$IFDL
SFHFOFSBUJWF
CSBLFT

OOSEV040506L

Ketika level daya baterai bertegangan tinggi

mencapai level di bawah sekitar 0%, pesan
peringatan ini ditampilkan.
OOSEV040503E
Lampu peringatan pada instrument cluster
Pesan peringatan ini akan ditampilkan ( ) akan menyala secara bersamaan.
ketika sistem pengereman regeneratif tidak
beroperasi dengan benar. Power kendaraan akan berkurang untuk
meminimalkan konsumsi energi baterai
bertegangan tinggi. Isi daya baterai segera.

4-20
 4
Battery discharging due to external PEMBERITAHUAN
electrical devices Jika pesan peringatan ini masih ditampilkan
bahkan setelah temperatur di lingkungan
sekitar meningkat, kami menyarankan agar
Anda memeriksakan kendaraan ke dealer
resmi HYUNDAI.
#BUUFSZ
EJTDIBSHJOH
EVF
UP
FYUFSOBM Power limited
FMFDUSJDBM
EFWJDFT

1PXFS
MJNJUFE
ONE1041054L

Pesan peringatan ini ditampilkan ketika daya

baterai habis karena terdeteksi arus yang
berlebihan dengan memasang perangkat
elektrik yang tidak direkomedasikan seperti
black box.
Hati-hati karena dapat menyebabkan ONE1Q011008L
masalah pengurasan daya baterai. Pesan peringatan ini akan ditampilkan:
Jika pesan peringatan tetap ditampilkan • Saat tombol Start/Stop dalam posisi ON.
setelah perangkat elektrik eksternal dilepas,
kami menyarankan agar kendaraan Anda - Akan menyala selama kurang lebih 3
diperiksa oleh dealer resmi HYUNDAI. detik dan kemudian akan mati.
• Ketika daya dibatasi untuk keamanan
Power limited due to low EV battery komponen bertenaga tinggi dari
temperature. Charge battery. kendaraan listrik. Power akan terbatas
karena alasan berikut. (Kecuali jika
Lampu Peringatan Servis dan Lampu
Indikator Power down/Daya Menurun
menyala secara bersamaan, ini bukan
1PXFS
MJNJUFE kegagalan.)
EVF
UP
MPX
&7
CBUUFSZ - Level daya baterai bertegangan tinggi
UFNQFSBUVSF terlalu rendah atau tegangan menu-
$IBSHF
CBUUFSZ run
- Temperatur baterai bertegangan ting-
gi terlalu tinggi atau terlalu rendah
OOSEV040507L - Temperatur motor tinggi
Kedua pesan peringatan akan ditampilkan PEMBERITAHUAN
untuk melindungi sistem kendaraan listrik • Jangan berakselarasi atau menghidup-
saat temperatur di luar rendah. Jika level kan kendaraan secara tiba-tiba saat
pengisian daya baterai bertegangan tinggi lampu peringatan daya menurun
rendah dan diparkir di luar dalam temper- menyala.
atur yang rendah untuk waktu yang lama, • Bila daya dibatasi untuk keselamatan
daya kendaraan dapat dibatasi. komponen bertenaga tinggi dari
Mengisi daya baterai sebelum mengemudi kendaraan listrik, lampu indikator daya
akan membantu meningkatkan daya. menurun akan menyala. Kendaraan An-
4-21
Instrument cluster

da tidak boleh menanjak atau mungkin Setelah semua kondisi di atas diperbaiki,
kendaraan akan mundur pada tanjakan peringatan akan hilang.
dengan pesan peringatan yang dita-
mpilkan karena power kendaraan yang Check virtual engine sound system
terbatas.

Stop vehicle and check power

supply $IFDL
7JSUVBM
&OHJOF
4PVOE
4ZTUFN
4UPQ
WFIJDMF
BOE
DIFDL
QPXFS
TVQQMZ

OOSEV040512L

Pesan ini akan ditampilkan ketika terjadi

masalah dengan Virtual Engine Sound
System (VESS).
OOSEV040511L
Dalam hal ini, kami menyarankan agar
Pesan peringatan ini akan ditampilkan ketika kendaraan Anda diperiksa oleh dealer resmi
terjadi kegagalan pada sistem power supply. HYUNDAI.
Dalam hal ini, parkir kendaraan di lokasi
yang aman dan kami sarankan Anda Check electric vehicle system
menderek kendaraan Anda ke dealer resmi
HYUNDAI terdekat dan memeriksakan
kendaraan tersebut.
$IFDL
Check active air flap system FMFDUSJD
WFIJDMF
TZTUFN

$IFDL
"DUJWF
"JS
'MBQ
4ZTUFN

OOSEV040513L

Pesan peringatan ini akan ditampilkan keti-

ka terjadi masalah dengan sistem kontrol
kendaraan listrik.
OOSEV040510L
Jangan kemudikan kendaraan saat pesan
Pesan peringatan ini ditampilkan dalam peringatan ini ditampilkan.
situasi berikut: Dalam hal ini, kami menyarankan agar
• Terjadi malfungsi pada aktuator flap kendaraan Anda diperiksa oleh dealer resmi
• Terjadi malfungsi dengan controller HYUNDAI.
aktuator air flap
• Air flap tidak terbuka

4-22
 4
TAMPILAN CLUSTER
Kontrol tampilan cluster

B4000701

Mode tampilan cluster dapat diubah dengan menggunakan switch kontrol.

Switch Pengoperasian Fungsi

Tekan Tombol MODE untuk mengubah mode Tampilan

Switch ATAS, BAWAH untuk mengubah item dalam tampilan

, Tekan
Utility dan menu Option

Tekan Switch SELECT/RESET untuk masuk ke menu Option

OK Switch SELECT/RESET untuk melihat bantuan informasi atau
Tekan dan
Tahan mengatur ulang (reset) item yang dipilih

Mode tampilan
Mode tampilan Penjelasan

Tampilan Driving Assist menampilkan status sistem Driver

Driving Assist
Assistance kendaraan

Turn by Turn Tampilan Turn By Turn menampilkan status navigasi

Tampilan Utility menampilkan informasi mengemudi seperti

Utility
jarak perjalanan, penghematan energi listrik, dan lain-lain

Informasi yang diberikan mungkin berbeda tergantung pada fitur mana yang digunakan pada
kendaraan Anda

4-23
Instrument cluster

Tipe A Untuk lebih jelasnya, lihat setiap bagian

informasi fitur di bab 7.

Turn By Turn (TBT) view

ONE1041019L
Tipe B

B4000903
Navigasi Turn-By-Turn (setiap belokan), in-
formasi distance/time to destination (jarak/
waktu ke tujuan) ditampilkan saat memilih
tampilan Turn by Turn.
Utility view
Dalam tampilan Utility, dengan menggu-
nakan switch , (ATAS, BAWAH), Anda
dapat mengubah item dalam urutan berikut
ONE1041036L
Drive info (informasi mengemudi)
Mode tampilan Driving Assist, Turn by Turn,
Tipe A
Utility akan ditampilkan di tengah instrument
cluster.

Driving assist view

ONE1041047L

B4000902
Status Manual Speed Limit Assist, Smart
Cruise Control, Lane Following Assist,
Highway Driving Assist, dll., ditampilkan saat
memilih tampilan Driving Assist.

4-24
 4
Tipe B dan total waktu mengemudi (Timer). Untuk
mengatur ulang (reset) secara manual, tekan
tombol OK pada roda kemudi selama lebih
dari 1 detik saat pesan ‘After recharging’
ditampilkan.
Accumulated info
Tipe A

ONE1041048L 1
Menampilkan jarak perjalanan (Trip), 2
penghematan energi listrik rata-rata (Avg.) 3
dan total waktu mengemudi (Timer).
Drive info akan diatur ulang (reset) setelah
pintu pengemudi dibuka setelah kendaraan
dimatikan atau setelah 3 menit kendaraan ONE1041046L
dihidupkan. Tipe B
After Recharging (Setelah Pengisian Ulang)
Tipe A

1
2
3

ONE1041045L
Tampilan ini menunjukkan total jarak per-
ONE1041062L jalanan (1), total waktu mengemudi (2), dan
Tipe B konsumsi energi rata-rata (3).
Informasi akan diakumulasikan mulai dari
pengaturan ulang (reset) yang terakhir kali
dilakukan.
Untuk mengatur ulang (reset) informasi
secara manual, tekan dan tahan tombol OK
saat melihat Accumulated Info. Total jarak
perjalanan, konsumsi energi rata-rata, dan
waktu mengemudi akan diatur ulang (reset)
secara bersamaan.
Total informasi mengemudi akan terus di-
hitung selama kendaraan dalam mode ready
ONE1041063L
( ) (misalnya, ketika kendaraan dike-
Menampilkan jarak perjalanan (Trip), mudikan atau berhenti di lampu merah)
penghematan energi listrik rata-rata (Avg.)

4-25
Instrument cluster

Tampilan informasi tambahan

Informasi
Jarak tempuk kendaraan minimal 300 meter sejak Drive info (Informasi mengemudi)
siklus kendraan dihidupkan terakhir sebelum total Tipe A
informasi mengemudi dihitung ulang.

Tyre pressure / Tyre pressure ( tekanan

ban)

ONE1041047L_1
Tipe B

ONE1041010L
Tekanan ban setiap ban ditampilkan.
Untuk lebih jelasnya, lihat bagian Tyre Pres-
sure Monitoring System (TPMS) di bab 8.
Energy flow / Driving force distribution
Aliran energi / Distribusi tenaga
penggerak
jika dilengkapi
ONE1041048L_1
Informasi mengemudi akan ditampilkan se-
lama 4 detik setelah kendaraan dimatikan.
Driving assist information (Informasi
bantuan mengemudi)

B4000909

• Sistem kendaraan listrik akan memberi

tahu pengemudi tentang aliran energinya
dalam berbagai mode operasi.
• Status distribusi tenaga penggerak roda
B4000911
depan dan belakang akan ditampilkan
saat mengaktifkan mode Auto AWD. Menampilkan kondisi pengoperasian saat
ini dari Manual Speed Limit Assist, Cruise
Untuk lebih jelanya, lihat bagian All Wheel Control, Smart Cruise Control, Lane follow-
Drive (AWD) di bab 6. ing Assist, Highway Driving Assist, dll.

4-26
 4
PENGATURAN Mengatur kendaraan Anda
KENDARAAN (SISTEM
INFOTAINMENT)
Pengaturan Kendaraan dalam sistem info-
tainment akan memberikan pilihan kepada
pengguna untuk berbagai pengaturan ter-
masuk fitur pengunci/pembuka kunci pintu,
fitur kenyamanan, pengaturan bantuan
pengemudi, dll.
Menu Pengaturan Kendaraan
B4001701
• Driver Assistance (Bantuan Mengemudi)
• Drive Mode (Mode Mengemudi) 1. Tekan tombol custom ( ) pada head
unit sistem infotainment.
• EV (Kendaraan Listrik)
2. Pilih ‘Vehicle’ dan ubah pengaturan fitur.
• Head-Up Display (HUD)
Untuk informasi lebih jelasnya, lihat buku
• Cluster panduan manual sistem infotainment yang
• Climate (Iklim) disediakan secara terpisah.
• Seat (Kursi)
• Lights (Lampu)
• Door (Pintu)
• Convenience (Kenyamanan)

Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk informasi
lebih jelanya, lihat manual yang tersedia di sistem
infotainment dan panduan referensi cepat.

PERINGATAN
Jangan mengoperasikan Pengaturan Ken-
daraan saat mengemudi. Hal ini dapat
menyebabkan gangguan yang bisa menga-
kibatkan kecelakaan

4-27
5. Fitur kenyamanan

Mengakses kendaraan Anda. .....................................................................................5-5

Smart key. ................................................................................................................5-5
Sistem Immobilizer. .................................................................................................5-9
Mengunci pintu............................................................................................................5-10
Pengoperasian membuka kunci pintu dari luar kendaraan (Tipe manual)..........5-10
Pengoperasian membuka kunci pintu dari luar kendaraan (Tipe elektrik)..........5-11
Pengoperasian mengunci pintu dari luar kendaraan (Tipe manual)....................5-12
Pengoperasian mengunci pintu dari luar kendaraan (Tipe elektrik) ....................5-12
Pengoperasian mengunci/membuka kunci pintu dari dalam kendaraan ...........5-14
Fitur pengunci/pembuka pintu secara otomatis ..................................................5-15
Kunci pengaman anak pada pintu belakang .........................................................5-16
Sistem alarm anti pencurian.......................................................................................5-17
Rear Occupant Alert (ROA) . .......................................................................................5-18
Pengaturan sistem...................................................................................................5-18 5
Pengoperasian sistem.............................................................................................5-18
Sistem memori yang terintegrasi ...............................................................................5-20
Menyimpan memori posisi .....................................................................................5-20
Mengaktifkan ulang memori posisi ........................................................................5-20
Mengatur ulang (reset) sistem ...............................................................................5-20
Mengakses kursi dengan mudah (Fitur Seat Easy Access)...................................5-21
Roda kemudi................................................................................................................5-22
Motor Driven Power Steering (MDPS). ..................................................................5-22
Tilt/Telescopic steering . .........................................................................................5-22
Klakson .....................................................................................................................5-23
Pemanas roda kemudi.............................................................................................5-23
Spion ............................................................................................................................5-25
Spion dalam .............................................................................................................5-25
Spion luar .................................................................................................................5-26
Bantuan parkir..........................................................................................................5-27
Digital side mirror (DSM). ...........................................................................................5-29
Pengoperasian digital side mirrors.........................................................................5-29
Indikator dan peringatan DSM................................................................................5-30
Tampilan panduan ...................................................................................................5-30
Tampilan panduan penyesuaian kamera DSM......................................................5-31
Melipat/Membuka kamera DSM............................................................................5-31
Beralih ke tampilan wide saat memundurkan/parkir kendaraan.........................5-32
 Mengatur kecerahan layar DSM..............................................................................5-33
Defroster kamera DSM ............................................................................................5-33
Jendela .........................................................................................................................5-34
Power windows ........................................................................................................5-35
Wide sunroof ................................................................................................................5-38
Kap motor.....................................................................................................................5-41
Membuka kap motor................................................................................................5-41
Menutup kap motor .................................................................................................5-41
Bagasi depan ............................................................................................................5-42
Power boot ...................................................................................................................5-43
Kondisi pengoperasian power boot ........................................................................5-43
Mengoperasikan power boot ..................................................................................5-44
5 Smart boot....................................................................................................................5-47
Pintu pengisian daya....................................................................................................5-49
Head-up display (HUD)................................................................................................5-50
Pengaturan Head-up display ..................................................................................5-50
Informasi Head-up display ......................................................................................5-51
Tindakan pencegahan ketika menggunakan Head-up display. ...........................5-51
Pembaruan OTA sistem kendaraan ............................................................................5-52
Mengunduh perangkat lunak. .................................................................................5-52
Menyetujui pembaruan perangkat lunak...............................................................5-52
Mempersiapkan pembaruan perangkat lunak ......................................................5-52
Memperbarui perangkat lunak ...............................................................................5-53
Lampu...........................................................................................................................5-54
Lampu eksterior .......................................................................................................5-54
Sistem Welcome ......................................................................................................5-58
Lampu interior..............................................................................................................5-59
Lampu interior AUTO cut .........................................................................................5-59
Intelligent Front-Lighting System (IFS) . ....................................................................5-62
Pengaturan sistem ...................................................................................................5-62
Pengoperasian sistem..............................................................................................5-62
Malfungsi dan keterbatasan sistem ........................................................................5-63
High Beam Assist (HBA) . ............................................................................................5-65
Pengaturan High Beam Assist ................................................................................5-65
5. Fitur kenyamanan

Pengoperasian High Beam Assist ..........................................................................5-65

Malfungsi dan keterbatasan High Beam Assist .....................................................5-66
Wipers dan washers.....................................................................................................5-67
Wipers kaca depan...................................................................................................5-67
Washers kaca depan ...............................................................................................5-68
Sistem kontrol iklim otomatis .....................................................................................5-70
Iklim ..........................................................................................................................5-72
Mode kontrol temperatur secara otomatis............................................................5-72
Mode kontrol temperatur secara manual ..............................................................5-73
Pengoperasian sistem.............................................................................................5-80
Perawatan sistem ....................................................................................................5-81
Defrosting dan defogging kaca depan ......................................................................5-83
Untuk menghilangkan kabut (defogging) pada bagian dalam kaca depan.........5-83
Untuk mencairkan es (defrosting) pada bagian luar kaca depan .........................5-83 5
Logika defogging .....................................................................................................5-84
Defroster kaca belakang..........................................................................................5-84
Fitur tambahan kontrol iklim.......................................................................................5-85
Pengeringan Otomatis A/C......................................................................................5-85
Sistem Auto defogging ............................................................................................5-85
Auto dehumidify (menghilangkan kelembaban udara secara otomatis) ............5-86
Sirkulasi udara saat menggunakan cairan washer.................................................5-87
Kontrol Otomatis yang Menggunakan Pengaturan Kontrol Iklim (untuk kursi
pengemudi)...............................................................................................................5-87
Smart ventilation......................................................................................................5-88
Kompartemen penyimpanan......................................................................................5-88
Konsol penyimpanan posisi tengah ........................................................................5-88
Laci dashboard.........................................................................................................5-89
Fitur interior..................................................................................................................5-89
Tempat gelas/minuman .........................................................................................5-89
Sunvisor ....................................................................................................................5-90
Power outlet.............................................................................................................5-90
USB charger .............................................................................................................5-91
Sistem pengisian smartphone dengan wireless....................................................5-92
Vehicle to load (V2L)................................................................................................5-93
Gantungan mantel ...................................................................................................5-94
Jangkar/pengait karpet lantai ................................................................................5-94
Sistem infotainment ....................................................................................................5-95
 Port USB. ...................................................................................................................5-95
Antena .......................................................................................................................5-95
Remote control pada roda kemudi.........................................................................5-95
Sistem infotainment.................................................................................................5-96
Voice recognition (Pengenalan suara) ...................................................................5-96
Bluetooth® Wireless Technology. ...........................................................................5-96

5
 5
MENGAKSES Mengunci kendaraan Anda
KENDARAAN ANDA

Smart key
Tipe A

1
2
4
3 Untuk mengunci kendaraan Anda dengan
menggunakan tombol pada handle pintu
atau Smart Key:
1. Pastikan semua pintu, kap motor dan
pintu bagasi tertutup.
B5000201 2. Tekan tombol Pengunci Pintu (1) pada
Tipe B Smart Key. Lampu hazard akan berkedip
disertai dengan bunyi alarm, dan pintu
akan terkunci.
3. Selain itu, menekan tombol pada handle
1
2 pintu (bagian yang menjorok ke dalam)
3 sambil membawa smart key akan
4
5 mengunci semua pintu.
6

B5000202
Kendaraan listrik Anda menggunakan Smart
Key, yang dapat Anda gunakan untuk me-
ngunci atau membuka kunci pintu penge-
mudi dan penumpang atau pintu bagasi
belakang.
1. Mengunci pintu B5000203_1

2. Membuka kunci pintu Untuk mengunci kendaraan Anda meng-

3. Membuka/menutup pintu bagasi gunakan sensor sentuh pada handle pintu
atau Smart Key:
4. Remote Start
1. Pastikan semua pintu, kap motor dan
5. Memajukan kendaraan
pintu bagasi tertutup.
6.Memundurkan kendaraan
2. Tekan tombol Pengunci Pintu (1) pada
Smart key. Lampu hazard akan berkedip
disertai bunyi alarm, dan handle akan
ditarik kembali ke posisi semula.
• Selain itu, menyentuh sensor sentuh
pada handle pintu (bagian yang men-
5-5
Fitur kenyamanan

jorok ke dalam) sambil membawa juga dapat membuka pintu tanpa memiliki
smart key akan mengunci semua pintu smart key.
dan membiarkan handle pintu menarik • Setelah membuka kunci pintu, pintu akan
kembali ke posisi semula. terkunci secara otomatis setelah 30 detik
kecuali ada pintu yang dibuka.
Informasi Sistem infotainment dapat berubah setelah
• Spion luar akan terlipat jika memilih ‘Enable pembaruan perangkat lunak. Untuk informasi
on Door Unlock’ dari menu Settings pada lebih jelasnya, lihat panduan manual pada sistem
sistem infotainment. Pilih: infotainment dan panduan referensi cepat.
- Setup > Vehicle Settings > Lights >
Membuka kunci pintu kendaraan
Welcome Mirror/Light > Enable on
Door Unlock
• Sensor sentuh pada handle pintu hanya akan
beroperasi bila smart key berada dalam jarak
0,7~1 m dari handle pintu luar.
• Menyentuh sensor sentuh pada handle pintu
tidak akan membuka pengunci pintu. Untuk
membuka pengunci pintu, lihat halaman
berikutnya.
Perhatikan bahwa Anda tidak dapat mengunci
kendaraan Anda dengan menggunakan sensor
sentuh pada handle pintu jika salah satu dari hal
B5000204
berikut ini terjadi:
Untuk membuka kunci pintu kendaraan
• Smart Key berada di dalam kendaraan. Anda dengan menggunakan tombol pada
• Tombol Start/Stop dalam posisi ACC atau handle pintu atau Smart Key:
ON. 1. Pastikan Anda membawa smart key.
• Pintu selain pintu bagasi terbuka. 2. Tekan tombol pada handle pintu (bagian
yang menjorok ke dalam) atau tekan
PERINGATAN tombol Pembuka Kunci Pintu (2) pada
Jangan meninggalkan Smart Key di dalam smart key. Semua handle pintu akan
kendaraan Anda bersama anak-anak tanpa dibuka kuncinya dan lampu hazard akan
pengawasan. Anak-anak tanpa pengawasan berkedip dua kali.
dapat menekan tombol Start/Stop dan dapat 3. Setelah membuka kunci pintu, pintu
mengoperasikan power window atau kontrol akan otomatis terkunci kembali
lainnya, atau bahkan membuat kendaraan setelah 30 detik kecuali jika ada pintu
bergerak, yang dapat mengakibatkan cedera yang dibuka.
serius atau kematian.
Informasi
• Untuk melipat/membuka spion luar secara
bersamaan saat pintu terkunci/tidak terkunci,
pilih Settings> Vehicle > Lights > Wel-
come Mirror/Light> Enable on Door
Unlock pada layar sistem infotainment.
• Tombol pada handle pintu hanya akan
beroperasi bila smart key berada dalam jarak
0,7~1 m dari handle pintu luar. Orang lain
B5000204_1
5-6
 5
Untuk membuka kunci kendaraan Anda
dengan menggunakan sensor sentuh pada Informasi
handle pintu atau Smart Key: Selama pencucian mobil atau hujan, untuk me-
1. Pastikan membawa smart key minimalkan pengoperasian sensor sentuh yang
tidak disengaja, sensor sentuh mungkin akan
kendaraan Anda. menjadi tidak sensitif. Hal ini bukan kerusakan/
2. Sentuh sensor sentuh pada handle pintu malfungsi.
(bagian yang menjorok ke dalam) atau
tekan tombol Pembuka Kunci Pintu (2) Membuka pintu bagasi
pada smart key. Semua handle pintu Untuk membuka pintu bagasi:
akan terungkit keluar dan pintu akan 1. Pastikan Anda membawa smart key.
terbuka kuncinya dan lampu hazard 2. Tekan switch pada handle pintu bagasi
akan berkedip dua kali. atau tekan dan tahan tombol smart key
3. Setelah membuka kunci pintu, pintu (3). Lampu hazard akan berkedip dua
akan otomatis terkunci kembali setelah kali dan pintu bagasi akan terbuka.
30 detik kecuali ada pintu yang dibuka. Tekan dan tahan tombol buka/tutup
pintu bagasi (3) pada smart key untuk
menutup pintu bagasi yang terbuka.
Informasi Jika Anda melepaskan tombol saat pintu
• Spion luar akan terbuka jika memilih bagasi sedang menutup, pergerakan
‘Enable on Door Unlock’ dari menu Settings pintu bagasi akan berhenti dan akan
pada sistem infotainment. Pilih: terdengar bunyi peringatan sekitar 5
- Setup > Vehicle Settings > Lights > detik.
Welcome Mirror/Light > Enable on
Door Unlock Informasi
• Sensor sentuh pada handle pintu hanya akan Tombol buka/tutup pintu bagasi hanya akan
beroperasi bila smart key berada dalam beroperasi bila smart key berada dalam jarak 0,7
jarak 0,7~1 m dari handle pintu luar. m dari pintu bagasi.
• Pintu dapat terkunci atau terbuka jika sensor Menghidupkan kendaraan dari jarak
sentuh pada handle pintu luar dikenali saat jauh
mencuci mobil atau karena hujan deras. Anda dapat menghidupkan kendaraan
• Untuk mencegah penguncian atau pem- dengan menggunakan tombol Remote Start
(4) pada smart key.
bukaan kunci pintu secara tidak disengaja:
Untuk menghidupkan kendaraan dari jarak
Tekan tombol pengunci pintu pada smart jauh:
key dan segera tekan tombol pembuka kunci
pintu bersama dengan tombol pengunci 1. Tekan tombol pengunci pintu pada
pintu selama lebih dari 4 detik. Lampu smart key dalam jarak 10 m dari
kendaraan.
hazard akan berkedip sebanyak empat kali.
Pada saat ini, pintu tidak akan mengunci 2. Tekan tombol Remote Start (4) selama
atau membuka kunci meskipun sensor lebih dari 2 detik dalam waktu 4 detik
sentuh disentuh pada handle pintu luar. setelah menekan tombol pengunci pintu.
Untuk menonaktifkan fitur tersebut, tekan 3. Kendaraan akan hidup.
tombol pengunci atau pembuka kunci pintu 4. Untuk menonaktifkan fitur remote start,
pada smart key. tekan tombol Remote Start (4) sekali.
• Pintu mungkin tidak akan terkunci atau
terbuka kuncinya dalam situasi berikut. Informasi
- Jika sensor sentuh disentuh dengan
• Gear kendaraan harus berada di posisi P
tangan yang menggunakan sarung
tangan (Parkir) agar fitur Remote Start dapat
diaktifkan.
- Jika pintu didekati secara tiba-tiba
• Kendaraan akan mati jika Anda naik ke
kendaraan tanpa membawa smart key yang
terdaftar (smart key kendaraan tersebut).

5-7
Fitur kenyamanan

• Kendaraan akan mati jika Anda tidak naik Kehilangan smart key
ke kendaraan dalam waktu 10 menit setelah
Maksimal ada tiga Smart Keys yang dapat
menghidupkan kendaraan dari jarak jauh.
didaftarkan pada satu kendaraan. Jika smart
• Tombol Remote Start (4) mungkin tidak key Anda hilang, disarankan agar Anda
bisa beroperasi jika smart key tidak berada segera membawa kendaraan dan kunci yang
dalam jarak 10 m. tersisa ke dealer resmi HYUNDAI atau jika
• Kendaraan tidak bisa dihidupkan dari jarak perlu derek kendaraan Anda.
jauh jika kap motor kendaraan atau pintu
bagasi terbuka.
Tindakan pencegahan pada smart
Menggerakan kendaraan maju atau key
mundur dari jarak jauh (jika Smart key mungkin tidak akan berfungsi jika
dilengkapi) salah satu dari hal berikut ini terjadi:
Dengan menggunakan smart key, penge- • Smart key dekat dengan pemancar
mudi dapat menggerakkan kendaraan maju radio seperti stasiun radio atau bandara
atau mundur dengan menggunakan tombol yang dapat mengganggu pengoperasian
Maju atau Mundur (5,6) pada smart key. normal dari transmitter.
Untuk lebih jelasnya, lihat bagian “Remote • Smart key berada di dekat sistem radio
Smart Parking Assist 2 (RSPA 2)” di bab 7. dua arah atau telepon seluler.
• Smart key kendaraan lain sedang di-
Start-up operasikan di dekat kendaraan Anda.
Anda dapat menghidupkan kendaraan tanpa • Smart key berada di dekat perangkat
memasukkan kunci. elektronik umum atau kartu kredit.
Untuk lebih jelasnya, lihat bagian “Tombol Jika smart key tidak berfungsi dengan benar,
Start/Stop” di bab 6. buka dan tutup pintu dengan kunci mekanis.
Jika smart key Anda mengalami masalah,
disarankan untuk menghubungi dealer resmi
Informasi HYUNDAI.
Jika smart key tidak digerakan selama beberapa
Jika smart key berada di dekat ponsel Anda,
waktu, fitur pendeteksi untuk pengoperasian
sinyal tersebut dapat terhalang oleh sinyal
smart key akan dijeda. Angkat smart key untuk
pengoperasian normal dari ponsel Anda.
mengaktifkan fitur pendeteksi lagi.
Hal ini khususnya akan relevan ketika tele-
PEMBERITAHUAN pon aktif seperti membuat dan menerima
panggilan, pesan teks, dan/atau mengirim/
Untuk mencegah kerusakan pada smart key:
menerima email. Jika memungkinkan, hin-
• Simpan smart key di tempat yang dari menyimpan smart key dan ponsel Anda
sejuk dan kering untuk menghindari di lokasi yang sama seperti saku celana atau
kerusakan atau malfungsi. Paparan jaket untuk menghindari interferensi antara
kelembaban atau temperatur yang kedua perangkat tersebut.
tinggi dapat menyebabkan sirkuit in-
ternal pada smart key tidak berfungsi
yang mungkin tidak tercakup dalam PERINGATAN
garansi kendaraan. Orang yang menggunakan perangkat medis
seperti alat pacu jantung atau defibrillator
• Hindari menjatuhkan atau melempar
jantung tidak boleh membawa smart key di
smart key.
dekat jantung. Sistem smart key dapat
• Lindungi smart key dari temperatur mempengaruhi pengoperasian perangkat
yang ekstrem. implan medis tersebut. Tidak melakukannya

5-8
 5
dapat mengakibatkan gangguan pada per- 3. Pasang kembali penutup belakang
angkat medis, yang dapat mengakibatkan smart key.
cedera yanng serius. Jika Anda menduga smart key Anda
PEMBERITAHUAN mungkin mengalami kerusakan, atau Anda
merasa smart key Anda tidak berfungsi
• Jauhkan smart key dari material elek- dengan benar, Anda disarankan untuk
tromagnetik yang menghalangi gelom- menghubungi dealer resmi HYUNDAI.
bang elektromagnetik ke permukaan
kunci.
• Selalu bawa smart key saat meninggal- PERINGATAN
kan kendaraan. Jika smart key diting- PRODUK INI MENGGUNAKAN BATERAI
galkan di dekat kendaraan, daya baterai
KANCING.
kendaraan dapat habis.
Jika tertelan, baterai kancing litium dapat
Mengganti baterai smart key menyebabkan cedera yang parah atau fatal
dalam waktu 2 jam. Jauhkan baterai dari
Jika Smart Key tidak berfungsi dengan baik, jangkauan anak-anak.
coba ganti baterai dengan yang baru.
Jika Anda merasa baterai mungkin telah
Tipe baterai : CR2450 tertelan atau masuk ke dalam bagian tubuh
Untuk mengganti baterai: mana pun, segera minta bantuan medis.
1. Masukkan perangkat tipis ke dalam
lubang kunci (1) untuk mencoba Informasi
membuka penutup belakang smart key.

Membuang baterai sembarang dapat memba-

hayakan lingkungan dan kesehatan manusia.
Buang baterai sesuai dengan hukum atau
1 peraturan di tempat Anda.

B5000401
Sistem Immobilizer
2. Lepaskan baterai lama dan masukkan
baterai yang baru. Pastikan posisi baterai Sistem immobilizer akan membantu melin-
sudah benar. dungi kendaraan Anda dari pencurian. Jika
menggunakan kunci dengan kode yang
berbeda (atau perangkat lain), kendaraan
akan dinonaktifkan.
Saat tombol Start/Stop ditekan ke posisi ON,
indikator sistem immobilizer akan menyala
sebentar, lalu akan mati. Jika indikator mulai
berkedip, sistem tidak mengenali kode kunci.
Tekan tombol Start/Stop ke posisi OFF, lalu
tekan kembali tombol Start/Stop ke posisi
ON.

B5000402

5-9
Fitur kenyamanan

Dalam beberapa kondisi, kendaraan mungkin

tidak akan mengenali smart key Anda jika MENGUNCI PINTU
perangkat smart key lain berada di dekatnya
atau ada benda logam seperti gantungan Pengoperasian membuka kunci
kunci yang menyebabkan gangguan pada pintu dari luar kendaraan
smart key.
(Tipe manual)
Jika hal ini terjadi, kendaraan Anda
mungkin tidak bisa dihidupkan. Lepaskan
benda logam atau kunci tambahan di dekat Smart key
smart key sebelum mencoba menghidupkan
kendaraan lagi.
Jika sistem berulang kali tidak mengenali
kode kunci, Anda disarankan untuk meng-
hubungi dealer resmi HYUNDAI.
Jangan mencoba mengubah sistem ini atau
menambahkan perangkat lain ke dalamnya.
Masalah kelistrikan dapat mengakibatkan
kendaraan Anda tidak dapat beroperasi.

PERINGATAN B5002803
Untuk mencegah pencurian kendaraan
Anda, jangan tinggalkan kunci cadangan di
mana pun di dalam kendaraan Anda.

PEMBERITAHUAN
Transponder pada kunci Anda adalah kom- 1
ponen penting dari sistem immobilizer. Ini
dirancang untuk memberikan layanan bebas
perawatan selama bertahun-tahun, namun 2
Anda harus menghindari paparan kelem-
bapan, listrik statis, dan penanganan yang
kasar. Dapat terjadi malfungsi pada sistem B5002802
immobilizer. Tekan tombol pada handle pintu luar depan
(bagian yang menjorok ke dalam) sambil
membawa Smart Key, semua pintu akan
terbuka.
Lampu hazard akan berkedip dua kali dan
akan terdengar bunyi peringatan sebanyak
dua kali.
Setelah pintu dibuka kuncinya, saat menekan
bagian depan pada handle pintu (1) maka
bagian belakang handle pintu akan terangkat
keluar (2).
Tarik handle pintu luar untuk membuka
pintu.

5-10
 5
Pengoperasian membuka kun-
ci pintu dari luar kendaraan
(Tipe elektrik)
jika dilengkapi

Smart key
Membuka kunci sistem dengan mendekati
kendaraan (Sistem Approach unlock)
Handle pintu luar akan terangkat keluar
dan pintu akan terbuka ketika pengemudi
mendekati kendaraan dengan membawa B5002802_1
smart key kendaraan tersebut. • Saat “Approach unlock” diaktifkan :
Pengemudi dapat mengaktifkan/menonak- - Jika Anda mendekati pintu (dalam
tifkan sistem “Approach unlock” pada layar jarak 1 m) handle pintu pengemudi
infotainment. atau penumpang depan yang mem-
Untuk mengaktifkan sistem Approach unlock bawa smart key, handle pintu luar
hanya untuk pintu pengemudi, pilih Settings akan terangkat keluar dan pintu tidak
> Vehicle > Door > Unlock all doors pada akan terkunci. Saat itu, lampu Hazard
sistem infotainment. akan berkedip dua kali dan alarm akan
Untuk mengaktifkan sistem Approach berbunyi sebanyak dua kali.
unlock, pilih Settings > Vehicle > Door > - Setelah pendekatan pertama, ken-
Approach unlock pada sistem infotainment. daraan akan mencoba mendeteksi
Handle pintu luar akan terangkat keluar
smart key setiap 5 detik dan jika
dan pengunci pintu akan terbuka ketika
pengemudi mendekati kendaraan dengan smart key tidak terdeteksi, pintu akan
membawa smart key kendaraan tersebut. terkunci secara otomatis dan handle
Jika sistem Approaching unlock dinonak- pintu akan masuk ke posisi semula.
tifkan, handle pintu tidak akan terangkat
keluar walaupun pengemudi mendekati
kendaraan dengan membawa smart key.
Untuk membuka kunci pintu saat sistem Ap-
proach unlock dinonaktifkan, sentuh sensor
pengunci/pembuka kunci pintu (bagian yang
menjorok ke dalam) pada handle pintu.

B5002804

B5002801

5-11
Fitur kenyamanan

Tekan tombol pada handle pintu luar depan

(bagian yang menjorok ke dalam) sambil
membawa Smart Key kendaraan tersebut,
semua pintu akan terkunci.
Lampu hazard akan berkedip dan alarm akan
berbunyi satu kali.
Dorong pintu untuk menutupnya.

Pengoperasian mengunci pin-

tu dari luar kendaraan (Tipe
B5002802_2 elektrik)
• Bila “Approach unlock” dinonaktifkan: jika dilengkapi

Handle pintu tidak akan terangkat keluar

bahkan saat Anda mendekat dengan
Smart key
membawa smart key kendaraan terse-
but. Pintu tidak akan terkunci jika Anda
menekan handle pintu luar saat handle
terangkat keluar.
• Pintu akan terkunci secara otomatis dan
handle pintu luar akan masuk ke posisi
semula setelah 30 detik kecuali ada
pintu yang terbuka.

Informasi
Dalam kondisi darurat, seperti daya baterai ONE1051013
habis, handle pintu luar elektrik masih dapat
Ketika semua pintu tertutup, sentuh sensor
dioperasikan seperti handle pintu luar manual.
sentuh pada handle pintu luar depan (bagian
yang menjorok ke dalam) sambil membawa
Smart Key, handle pintu luar akan kembali
Pengoperasian mengunci pin- ke posisi semula dan pintu akan terkunci.
tu dari luar kendaraan (Tipe Lampu hazard akan berkedip dan alarm akan
manual) berbunyi satu kali.

Smart key PEMBERITAHUAN

•Jika pintu terkunci/tidak terkunci
beberapa kali berturut-turut dengan
cepat dengan menggunakan smart
key, tombol pengunci pintu, atau
switch pengunci pintu, sistem mungkin
akan berhenti beroperasi sementara
untuk melindungi sirkuit. Juga, sistem
“Approach unlock” mungkin tidak akan
beroperasi. Coba operasikan setelah
waktu yang cukup jika sistem tidak
akan beroperasi karena melakukan be-
B5000204
berapa operasi.
• Sistem “Approach unlock” tidak bisa
dioperasikan secara terus menerus.
5-12
 5
Coba lagi setelah jangka waktu tertentu
ketika semua pintu tertutup.
3
Informasi
• Dalam iklim dingin dan basah, Pengunci
pintu dan mekanisme pintu mungkin tidak 4
bisa bekerja dengan baik karena kondisi
beku.
• Jika pintu dikunci/dibuka kuncinya beberapa
kali berturut-turut dengan cepat baik dengan
kunci kendaraan atau switch pengunci pintu, B5002904
sistem dapat berhenti beroperasi untuk Putar knob kunci mekanis (2) setelah
sementara waktu untuk melindungi sirkuit melepas pelindung kunci (1).
dan mencegah kerusakan pada komponen
sistem. Tekan bagian depan handle pintu (3) untuk
menarik keluar bagian belakang handle
• Saat mencuci kendaraan pintu. Sambil terus menekan bagian depan
- Mencuci sendiri handle pintu, masukkan kunci mekanis (4)
Jaga agar pintu tetap terkunci dengan ke lubang kunci.
handle pintu luar tertutup. Untuk mengunci pintu, putar kunci ke arah
Agar pintu tidak terkunci, dorong kem- depan kendaraan. Untuk membuka kunci,
bali handle pintu luar dengan tangan. putar kunci ke arah belakang kendaraan.
Fitur ini akan mencegah handle pintu
dari kerusakan, dan handle pintu akan PEMBERITAHUAN
kembali keluar saat menekan tombol Jangan menggunakan tenaga secara
pembuka kunci. berlebihan pada pintu dan handle pintu. Hal
• Mencuci di pencucian mobil otomatis ini dapat merusak pintu dan handle pintu.
Jaga agar pintu tetap terkunci dengan handle Kunci mekanis hanya akan mengunci/
pintu luar tertutup. membuka handle pintu pengemudi. Untuk
Jika Smart Key tidak ada di dalam lebih jelasnya, lihat ‘Dalam kondisi darurat,
kendaraan, matikan kendaraan dan jauhkan halaman 14’ di bab ini.
Smart Key (minimal 2 m) dari kendaraan
untuk mencegah handle pintu luar ber-
operasi. Informasi
Kunci mekanis Saat handle pintu atau lubang kunci membeku dan
tidak bisa terbuka, ketuk ringan atau hangatkan
secara tidak langsung (misalnya, temperatur
tangan) pada lubang kunci.
Karena smart key dan kunci mekanis terpisah,
selalu bawa kunci mekanis jika daya baterai
kendaraan dan daya baterai smart key habis.

B5002903

5-13
Fitur kenyamanan

Pengoperasian mengunci/ Dengan switch pusat penguncian

membuka kunci pintu dari pintu
dalam kendaraan Pintu pengemudi

Dengan handle pintu

B5003102

B5003101
Switch pusat penguncian pintu terletak di
Pintu depan konsol tengah. Switch pengunci ditunjukkan
Jika menarik bagian dalam handle pintu saat dengan simbol . Switch pembuka kunci
pintu terkunci, pintu akan membuka kunci ditunjukkan dengan simbol .
dan pintu akan terbuka. Saat menekan switch pengunci (1) (lampu
indikator pintu menyala), semua pintu
Pintu belakang kendaraan akan terkunci.
Jika menarik bagian dalam handle pintu Saat menekan switch pembuka kunci (2),
satu kali saat pintu terkunci, kunci pintu semua kunci pintu kendaraan akan terbuka.
akan terbuka. Jika menarik sekali lagi bagian
Jika ada pintu yang dibuka, pintu tidak
dalam handle pintu, pintu akan terbuka.
akan mengunci meskipun menekan
Jika ada pintu yang dibuka, pintu tidak akan switch pusat penguncian pintu (1).
bisa mengunci meskipun menekan switch
pusat penguncian pintu. PEMBERITAHUAN
Jika smart key berada di dalam kendaraan
Informasi dan pintu depan dibuka, switch pusat
Jika pengunci pintu elektrik gagal berfungsi saat
Anda berada di dalam kendaraan, coba satu atau penguncian pintu (1) tidak bisa mengunci
beberapa teknik berikut ini untuk keluar dari pintu.
kendaraan: Dalam kondisi darurat
• Operasikan fitur pembuka kunci pintu berulang
kali (baik elektronik maupun manual) sambil
menarik handle pintu secara bersamaan.
• Operasikan pengunci dan handle pintu lainnya,
depan dan belakang.
• Turunkan jendela depan dan gunakan kunci
mekanis untuk membuka kunci pintu dari luar.

B5003103

Dalam kondisi darurat seperti saat daya

baterai habis, satu-satunya cara untuk me-
5-14
 5
ngunci pintu adalah dengan kunci mekanis Untuk mengamankan kendaraan Anda, saat
dari lubang kunci luar. menginjak rem, pindahkan gear ke posisi P
Pintu tanpa lubang kunci luar dapat (Parkir), terapkan rem parkir, dan tekan
dikunci sebagai berikut: tombol Start/Stop ke posisi OFF, tutup se-
mua jendela, kunci semua pintu, dan selalu
1. Buka pintunya. bawa kuncinya oleh Anda.
2. Masukkan kunci ke dalam lubang
pengunci pintu darurat dan putar PERHATIAN
kunci ke posisi mengunci.
Membuka pintu ketika ada sesuatu yang
3. Tutup pintu dengan aman.
mendekat dapat menyebabkan kerusakan
atau cedera. Berhati-hatilah saat membuka
pintu dan perhatikan kendaraan, sepeda
Informasi motor, sepeda atau pejalan kaki yang
Jika switch pengunci pintu elektrik tidak
mendekati kendaraan di jalur pintu.
beroperasi (misal. daya baterai kendaraan habis)
dan pintu bagasi tertutup, Anda tidak akan bisa
membuka pintu bagasi sampai daya baterai PERINGATAN
kembali normal. Jika Anda tetap berada di dalam kendaraan
dalam waktu yang lama saat cuaca sangat
PERINGATAN panas atau dingin, terdapat risiko yang bisa
• Pintu harus selalu tertutup rapat dan mengakibatkan cedera atau yang mem-
terkunci saat kendaraan berjalan. Jika bahyakan nyawa Anda. Jangan mengunci
pintu tidak terkunci, beresiko pe- kendaraan dari luar saat ada orang di dalam
numpang/barang terlempar dari kendaraan.
kendaraan jika terjadi kecelakaan.
• Jangan menarik bagian dalam handle Fitur Auto Door Lock/Unlock
pintu pengemudi atau penumpang saat Kendaraan Anda dilengkapi dengan fitur
kendaraan sedang melaju. yang secara otomatis akan mengunci atau
membuka kunci pintu kendaraan Anda
PERINGATAN berdasarkan pengaturan yang Anda pilih
Jangan tinggalkan anak-anak atau hewan pada sistem infotainment.
tanpa pengawasan di dalam kendaraan An-
da. Kendaraan yang tertutup dapat menjadi Auto LOCK Enable on speed
sangat panas, bisa menyebabkan kematian Ketika fitur ini dipilih pada layar sistem
atau cedera serius pada anak-anak atau infotainment, semua pintu akan terkunci
hewan tanpa pengawasan yang tidak bisa secara otomatis saat kecepatan kendaraan
keluar dari kendaraan. Anak-anak mungkin lebih dari 15 km/jam.
bisa mengoperasikan fitur kendaraan yang
dapat melukai mereka, atau mereka dapat Auto Unlock Enable at Vehicle Off
mengalami bahaya lain, mungkin dari
seseorang yang menyelinap masuk ke dalam Ketika fitur ini dipilih pada layar sistem
kendaraan. infotainment, semua kunci pintu akan dibuka
secara otomatis saat kendaraan dimatikan.
PERINGATAN
Selalu amankan kendaraan Anda.
Membiarkan kendaraan Anda tidak terkunci
akan meningkatkan potensi risiko bagi Anda
atau orang lain dari seseorang menyelinap
masuk ke dalam kendaraan Anda.

5-15
Fitur kenyamanan

Untuk informasi lebih jelasnya, lihat buku

panduan manual sistem infotainment yang
disediakan secara terpisah.

Additional unlock safety feature

airbag deployment
Sebagai fitur pengaman tambahan, semua
pintu akan terbuka secara otomatis ketika
terjadi benturan yang menyebabkan airbag
mengembang.

Kunci pengaman anak pada

pintu belakang

B5003601
Kunci pengaman anak disediakan untuk
membantu mencegah agar anak-anak yang
duduk di kursi belakang tidak bisa membuka
pintu belakang secara tidak sengaja. Kunci
pengaman pintu belakang harus digunakan
setiap kali anak-anak berada di dalam
kendaraan.
Kunci pengaman anak terletak di tepi pada
setiap pintu belakang. Saat kunci pengaman
anak dalam posisi terkunci, pintu belakang
tidak akan bisa dibuka jika handle pintu
bagian dalam ditarik.
Untuk mengunci kunci pengaman anak,
masukkan peralatan pipih kecil (seperti
obeng atau sejenisnya) (1) ke dalam slot
dan putar ke posisi penguncian seperti yang
ditunjukkan pada gambar diatas.
Agar pintu belakang dapat dibuka dari dalam
kendaraan, buka kunci pengaman anak.
PERINGATAN
Jika anak-anak tidak sengaja membuka
pintu belakang saat kendaraan sedang
melaju, mereka dapat jatuh dari kendaraan.
Kunci pengaman anak pada pintu belakang
harus selalu digunakan setiap kali anak-anak
berada di dalam kendaraan.
5-16
 5
SISTEM ALARM ANTI • Jika sistem dinonaktifkan dengan membuka
kunci kendaraan, tetapi tidak membuka
PENCURIAN pintu maupun pintu bagasi dalam waktu 30
Sistem ini akan membantu melindungi detik, semua pintu akan terkunci kembali
kendaraan dan barang berharga Anda. dan sistem akan diaktifkan kembali secara
Klakson akan berbunyi dan lampu hazard otomatis.
akan berkedip secara terus menerus jika
salah satu hal berikut terjadi:
• Membuka salah satu pintu tanpa Informasi
menggunakan smart key.
• Membuka pintu bagasi tanpa menggu-
nakan smart key.
• Membuka kap motor.
Alarm akan terus berbunyi selama 30 detik,
lalu sistem akan di reset. Untuk mematikan
alarm, buka pengunci pintu dengan smart
key.
Sistem Alarm Anti Pencurian secara
otomatis akan diset 30 detik setelah Anda
mengunci pintu dan pintu bagasi. Agar
sistem dapat aktif, Anda harus mengunci OHI038181L
pintu dan pintu bagasi kendaraan dari luar
kendaraan dengan smart key atau dengan Kendaraan yang dilengkapi dengan sistem alarm
menyentuh sensor sentuh atau menekan anti pencurian akan ditempelkan label pada
tombol handle pintu luar dengan smart key kendaraan tersebut dengan kata-kata sebagai
yang Anda miliki. berikut:
Lampu hazard akan berkedip dan akan 1. WARNING
terdengar bunyi peringatan sekali untuk
menandakan sistem aktif. 2. SECURITY SYSTEM
Setelah sistem keamanan diset, membuka
pintu apa pun, pintu bagasi, atau kap
motor tanpa menggunakan smart key akan
menyebabkan alarm aktif.
Sistem Alarm Anti Pencurian tidak akan
diset jika kap motor, pintu bagasi, atau
pintu apa pun tidak tertutup sepenuhnya.
Jika sistem tidak dapat diset, periksa kap
motor, pintu bagasi, atau tutup pintu
sepenuhnya.
Jangan mencoba mengubah sistem ini atau
menambahkan perangkat lain ke dalamnya.

Informasi
• Jangan mengunci pintu sebelum semua
penumpang keluar dari kendaraan. Jika ada
penumpang yang masih di dalam kendaraan
saat sistem aktif, alarm akan diaktifkan.
• Jika kendaraan tidak dinonaktifkan dengan
smart key, buka pintu dengan menggunakan
kunci mekanis dan hidupkan kendaraan
dengan langsung menekan tombol Start/
Stop dengan smart key.
5-17
Fitur kenyamanan

REAR OCCUPANT ALERT Informasi

(ROA) • Peringatan kedua akan diaktifkan hanya
jika dilengkapi setelah aktivasi sebelumnya dari peringatan
pertama.
Rear Occupant Alert disediakan untuk men- • Peringatan kedua akan aktif hanya bila
cegah pengemudi meninggalkan kendaraan dalam kendaraan di pasang sensor.
dengan penumpang belakang yang terting-
gal di dalam kendaraan. Tindakan pencegahan pada sistem
• Pastikan semua jendela tertutup. Jika
Pengaturan sistem jendela terbuka, peringatan dapat beroperasi
Untuk menggunakan Rear Occupant Alert, saat sensor mendeteksi gerakan yang tidak
harus diaktifkan dari menu Settings pada diinginkan (misalnya, angin atau serangga).
sistem infotainment. Pilih: Sensor
• Setup> Vehicle Settings > Conve-
nience > Rear Occupant Alert

Informasi
Sistem infotainment dapat berubah setelah pem-
baruan perangkat lunak. Untuk informasi lebih
jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.

Sistem pengoperasian B5003803

• Peringatan pertama • Jika Anda tidak ingin menggunakan per-

Ketika Anda mematikan kendaraan dan ingatan kedua dari Rear Occupant Alert,
membuka pintu pengemudi setelah tekan tombol OK di roda kemudi hingga
membuka dan menutup pintu belakang peringatan pertama ditampilkan di instrumen
atau pintu bagasi, pesan peringatan cluster. Dengan cara begitu akan menonak-
‘‘Check rear seats’ akan ditampilkan di tifkan peringatan kedua satu kali.
instrumen cluster.
• Peringatan kedua (jika dilengkapi
sensor) Informasi
Setelah peringatan pertama, peringatan Instrumen cluster
kedua akan beroperasi ketika ada
pergerakan yang terdeteksi di dalam
kendaraan setelah pintu pengemudi di-
tutup dan semua pintu dikunci. Lampu
hazard akan berkedip dan klakson akan
berbunyi selama kurang lebih 25 detik.
Jika sistem terus mendeteksi gerakan,
peringatan akan terus beroperasi hingga
8 kali.
Buka kunci pintu dengan smart key
untuk menghentikan peringatan.
• Sistem akan mendeteksi pergerakan di OJX1059019L
dalam kendaraan selama 10 menit
setelah pintu dikunci.

5-18
 5
Roda kemudi • Pergerakan tidak berlanjut untuk jangka
waktu tertentu atau gerakannya kecil.
• Seorang anak tidak duduk dalam sistem
pengaman anak.
• Terdeteksi pergerakan di area selain
kursi belakang.
• Penumpang belakang ditutup dengan
kain yang mengandung bahan logam
seperti selimut.
• Ada sebuah benda di dalam kendaraan
menghalangi sensor.
• Sensor terkontaminasi oleh material
B5003802
asing.
• Jika kendaraan dihidupkan dari jarak jauh • Hewan di kursi belakang atau kom-
(jika dilengkapi dengan Remote Start), pen- partemen bagasi tidak cukup besar un-
deteksian gerakan di dalam akan berhenti. tuk terdeteksi oleh sensor atau hampir
• Peringatan dapat beroperasi jika terdeteksi tidak ada pergerakan.
pergerakan di kursi pengemudi atau • Memasang benda atau mengubah
penumpang. langit-langit interior, atau langit-langit
• Jika pintu terkunci dengan adanya interior berubah bentuk atau rusak.
penumpang di dalam kendaraan, peringatan • Ada gangguan elektronik di sekitar
dapat beroperasi. kendaraan.
• Peringatan dapat berperasi jika terjadi • Alasan lingkungan lainnya yang dapat
benturan pada kendaraan. mempengaruhi sistem.
• Jika menumpuk box atau objek lain di
dalam kendaraan, sistem mungkin tidak
bisa mendeteksi box atau objek tersebut.
Atau, peringatan bisa beroperasi jika box
atau objek tersebut jatuh.
• Peringatan dapat beroperasi jika terdeteksi
gerakan di kursi pengemudi atau
penumpang.
• Peringatan dapat beroperasi dengan pintu
yang terkunci karena pencucian mobil
atau getaran atau kebisingan di
lingkungan sekitarnya.
• Peringatan dapat beroperasi bila ada benda
logam atau cairan di dalam kendaraan.

PERINGATAN
Meskipun kendaraan Anda dilengkapi de-
ngan Rear Occupant Alert (ROA), pastikan
selalu untuk memeriksa kursi belakang
sebelum Anda meninggalkan kendaraan.
Rear Occupant Alert (ROA) mungkin tidak
bisa beroperasi saat:

5-19
Fitur kenyamanan

SISTEM MEMORI YANG 3. Tahan tombol (1 atau 2). Sistem akan

berbunyi bip sekali dan menginfor-
TERINTEGRASI masikan kepada Anda pesan ‘Driver 1
(atau 2) settings saved’ yang di-
tampilkan pada layar infotainment.

Mengaktifkan ulang memori

posisi
1. Pindahkan gear ke posisi P (Parkir) saat
tombol Start/Stop dalam posisi ON.
2. Tekan tombol memori yang diinginkan
(1 atau 2). Sistem akan berbunyi bip
sekali, lalu posisi kursi pengemudi,
posisi spion luar, dan ketinggian head-
B5005201
up display akan disesuaikan secara
Sistem Memori yang Terintegrasi untuk kursi otomatis dengan posisi yang telah
pengemudi disediakan untuk menyimpan tersimpan.
dan mengaktifkan kembali pengaturan 3. Pesan ‘Driver 1 (atau 2) settings
memori yang telah tersimpan dengan applied’ akan ditampilkan di layar
mengoperasikan tombol sederhana. infotainment.
• Posisi kursi pengemudi
• Posisi Spion luar
• Posisi Head-Up Display (HUD)
Informasi
• Untuk mengatur tombol memori (2) saat
mengatur tombol memori (1), tekan tombol
PERINGATAN memori (1) untuk menjeda pengaturan (1),
Jangan pernah mencoba mengoprasikan sis- lalu tekan tombol memori (2).
tem memori yang terintegrasi saat kendaraan • Jika Anda menyesuaikan kursi, spion luar,
sedang bergerak. head-up display sambil mengaktifkan ulang
Hal ini dapat mengakibatkan hilangnya posisi yang disimpan, pengaturan yang
kontrol kendaraan, dan bisa mengakibatkan disesuaikan secara manual akan diaktifkan.
kecelakaan yang bisa menyebabkan kemat-
ian, cedera serius, atau kerusakan properti. Mengatur ulang (reset) sistem
Informasi Ikuti prosedur berikut untuk mengatur ulang
• Jika kabel baterai dilepas, pengaturan sistem memori yang terintegrasi, jika tidak
memori akan terhapus. bisa beroperasi dengan normal.
• Jika sistem memori yang terintegrasi tidak Mengatur ulang (reset) sistem mem-
beroperasi secara normal, kami men- ori yang terintegrasi
yarankan Anda untuk memeriksa sistem
tersebut ke dealer resmi HYUNDAI. 1. Hentikan kendaraan dan buka pintu
pengemudi dengan tombol Start/Stop
Menyimpan memori posisi pada posisi ON dan pindahkan gear
kendaraan ke posisi P (Parkir).
1. Pindahkan gear ke posisi P (Parkir) saat 2. Sesuaikan kursi pengemudi dan
tombol Start/Stop dalam posisi ON. sandaran kursi ke posisi paling depan.
2. Sesuaikan posisi kursi pengemudi, 3. Tekan tombol memori 1 (atau 2) dan
posisi spion luar, dan ketinggian head- tekan ke depan switch penggerak
up display ke posisi yang diinginkan. kursi pengemudi selama 2 detik secara
bersamaan.
5-20
 5
Saat mengatur ulang (reset) sistem - Kursi pengemudi: Akan bergerak ke
memori yang terintegrasi belakang tergantung pada jarak yang
1. Pengaturan ulang (reset) akan dimulai dipilih dari menu Settings pada sistem
infotainment.
disertai suara notifikasi.
Namun, kursi pengemudi tidak boleh
2. Kursi dan sandaran kursi pengemudi bergerak terlalu jauh ke belakang jika
akan diatur ke posisi belakang disertai tidak ada cukup ruang antara kursi
suara notifikasi. pengemudi dan kursi belakang.
3. Kursi dan sandaran kursi pengemudi • Masuk ke kendaraan:
akan disesuaikan kembali ke posisi Kursi pengemudi akan bergerak sebagai
semula (posisi tengah) disertai suara berikut ketika tombol Start/Stop ditekan
notifikasi. ke posisi ACC, ON atau START atau
Namun, dalam kasus berikut, prosedur sambil membawa smart key, menutup
pengaturan ulang (reset) dan suara notifikasi pintu pengemudi dengan tombol Start/
mungkin akan berhenti, saat. Stop dalam posisi OFF.
- Kursi pengemudi: Akan bergerak
• Menekan tombol memori.
kembali ke posisi semula.
• Mengoperasikan switch kontrol kursi.
• Anda dapat mengatur fitur Seat Easy
• Memindahkan gear ke selain posisi P Access dari menu Settings pada sistem
(Parkir). infotainment. Pilih:
• Kecepatan mengemudi melebihi 3 km/ - Kursi pengemudi
jam. Setup > Vehicle Settings > Seat >
• Menutup pintu pengemudi. Seating Easy Access > Driver Seat
Easy Access> Extended/Normal/Off
PEMBERITAHUAN
• Saat sistem memori yang terintegrasi
sedang diatur ulang (reset), jika
pengaturan ulang dan suara notifikasi Informasi
Sistem infotainment dapat berubah setelah
berhenti sepenuhnya, mulai ulang pembaruan perangkat lunak. Untuk informasi
prosedur pengaturan ulang (reset). lebih jelasnya, lihat panduan manual pada sistem
• Pastikan tidak ada objek di sekitar kursi infotainment dan panduan referensi cepat.
pengemudi sebelum mengatur ulang
sistem memori yang terintegrasi.
• Setelah mengatur ulang sistem memori
yang terintegrasi, penyesuaian kursi
pengemudi harus disimpan kembali
agar bisa mengkatifkan ulang memori
posisi.
Mengakses kursi dengan mu-
dah (Fitur Seat Easy Access)
Fitur Seat Easy Access akan memindahkan
kursi pengemudi dan roda kemudi secara
otomatis sebagai berikut:
• Keluar dari kendaraan:
Kursi pengemudi akan bergerak sebagai
berikut ketika tombol Start/Stop dalam
posisi OFF dengan gear berada di posisi
P (Parkir) dan pintu pengemudi terbuka.

5-21
Fitur kenyamanan

RODA KEMUDI • Mungkin akan terdengar suara bising dari

motor saat kendaraan berhenti atau pada
Motor Driven Power Steering kecepatan kendaraan yang rendah.
(MDPS) • Saat Anda mengoperasikan roda kemudi
Sistem ini akan membantu Anda menge- dalam temperatur yang rendah, akan ter-
mudikan kendaraan. Jika kendaraan mati dengar suara bising yang tidak normal. Jika
atau jika sistem power steering tidak temperatur naik, suara bising akan hilang.
berfungsi, kendaraan masih dapat dike- Hal ini adalah kondisi yang normal.
mudikan, tetapi hal itu akan membutuhkan • Ketika MDPS terdeteksi tidak normal, fitur
upaya untuk menggerakan roda kemudi steering effort assist tidak akan diaktifkan
yang lebih besar. untuk mencegah kecelakaan yang fatal.
Jika Anda melihat adanya perubahan Lampu peringatan di instrumen cluster
dalam upaya menggerakan roda kemudi mungkin akan menyala atau roda kemudi
yang diperlukan untuk mengemudi selama mungkin akan terasa sulit untuk dikontrol
pengoperasian kendaraan secara normal, atau dioperasikan. Jika mengalami gejala-
kami menyarankan agar sistem diperiksa gejala ini, segera kemudikan kendaraan ke
oleh dealer resmi HYUNDAI. tempat yang aman. Kami menyarankan
Anda untuk memeriksakan sistem ke dealer
PERHATIAN resmi HYUNDAI sesegera mungkin.
Jika Electric Power Steering tidak berope-
rasi secara normal, lampu peringatan Tilt/Telescopic steering
dan pesan ‘Check motor driven power Saat menyesuaikan roda kemudi ke posisi
steering’ akan menyala di instrumen cluster. yang nyaman, sesuaikan roda kemudi agar
Anda dapat mengemudikan kendaraan, mengarah ke dada Anda, bukan ke wajah
tetapi roda kemudi mungkin akan terasa Anda. Pastikan Anda dapat melihat lampu
sulit untuk dikontrol atau dioperasikan Kami peringatan dan indikator di instrumen
menyarankan Anda membawa kendaraan cluster. Setelah disesuaikan, dorong roda
ke dealer resmi HYUNDAI dan memeriksa kemudi ke atas dan ke bawah untuk
sistemnya sesegera mungkin. memastikan posisinya terkunci.
Selalu sesuaikan posisi roda kemudi se-
Informasi belum mengemudi.
Gejala berikut dapat terjadi selama pengoperasian
normal kendaraan: PERINGATAN
• Upaya untuk menggerakan roda kemudi Jangan pernah menyesuaikan roda kemu-
mungkin akan terasa berat setelah menekan di saat mengemudi. Hal ini dapat menye-
tombol Start/Stop ke posisi ON. babkan hilangnya kontrol kendaraan yang
Hal ini terjadi saat sistem menjalankan mengakibatkan kecelakaan.
diagnostik sistem MDPS. Saat diagnosa
selesai, roda kemudi akan kembali ke PEMBERITAHUAN
kondisi normal. Saat menyesuaikan ketinggian roda
• Saat voltase baterai rendah, Anda mungkin kemudi, harap jangan mendorong atau
harus lebih banyak mengeluarkan tenaga. menariknya terlalu keras karena bisa
Namun hal tersebut bersifat sementara dan merusak komponen penahannya.
akan kembali normal setelah daya baterai
kembali terisi.
• Akan terdengar bunyi klik dari relay MDPS
setelah tombol Start/Stop berada pada posisi
ON atau OFF.

5-22
 5
Penyesuaian secara manual hanya akan beroperasi jika menekan area
ini.

2 PEMBERITAHUAN
Jangan memukul klakson dengan keras untuk
mengoperasikannya, atau memukul dengan
kepalan tangan Anda. Jangan menekan
klakson dengan benda yang berujung tajam.

3 Pemanas roda kemudi

1 jika dilengkapi

B5006301

Untuk menyesuaikan sudut dan ketinggian

roda kemudi:
1. Tarik tuas pelepas kuncian roda kemudi
ke bawah (1).
2. Sesuakan roda kemudi pada sudut (2)
dan jarak maju/mundur (3) yang
diinginkan.
3. Tarik tuas pelepas kuncian roda kemudi
untuk mengunci roda kemudi pada ONE1031085L
posisinya. Saat kendaraan berjalan, sentuh ikon Pe-
manasan/Ventilasi di layar beranda (home)
Informasi infotainment.
Terkadang tuas pelepas kuncian roda kemudi
mungkin tidak bekerja sepenuhnya. Hal ini dapat
terjadi ketika gear pada mekanisme penguncian
tidak sepenuhnya menyatu. Jika hal ini terjadi,
tarik tuas pelepas kuncian roda kemudi ke
bawah, sesuaikan kembali roda kemudi, lalu
tarik kembali tuas pelepas kuncian roda kemudi
untuk mengunci roda kemudi pada posisinya.
Klakson

Tekan di panel kontrol iklim depan

Untuk membunyikan klakson, tekan area

yang ditandai dengan simbol klakson pada
roda kemudi Anda (lihat gambar). Klakson
5-23
Fitur kenyamanan

PEMBERITAHUAN
Jangan memasang penutup atau aksesoris
apa pun di roda kemudi. Penutup atau
aksesoris dapat menyebabkan kerusakan
pada sistem pemanas roda kemudi.

ONE1051216L
Saat kendaraan berjalan, sentuh ikon pe-
manas roda kemudi untuk menghangatkan
roda kemudi.
• Untuk menghangatkan roda kemudi,
sentuh ikon roda pemanas roda kemudi
di Heating/Ventilation seats.
• Auto Controls That Use Climate Control
Settings (for driver’s seat)
Pemanas roda kemudi secara otomatis
akan mengontrol temperatur roda
kemudi tergantung pada temperatur
lingkungan saat kendaraan berjalan.
Untuk menggunakan fitur ini, harus di-
aktifkan dari menu Settings pada sistem
infotainment.
Pilih:
- Setup > Vehicle Settings> Seat >
Warmer/Ventilation Features > Link
to Climate Settings for Auto-Ad-
justment > Steering Wheel Warmer

Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk infor-
masi lebih jelasnya, lihat panduan manual
pada sistem infotainment dan panduan
referensi cepat.
• Pemanas roda kemudi secara default
akan ke posisi OFF setiap menekan
tombol Start/Stop ke posisi ON. Namun,
jika mengaktifkan fitur Auto. Controls
That Use Climate Control Settings,
pemanas roda kemudi akan aktif dan
nonaktif tergantung pada temperatur
lingkungan.
5-24
 5
SPION Spion untuk siang/malam hari
jika dilengkapi

Spion dalam
Sebelum mengemudikan kendaraan Anda,
periksa apakah spion dalam Anda dipo-
sisikan dengan benar. Sesuaikan spion se-
hingga pandangan melalui jendela belakang
terpusat dengan benar.

PERINGATAN
Pastikan garis pandang Anda tidak terhalang.
Jangan meletakkan objek di kursi belakang,
B5006901
kompartemen bagasi, atau di belakang Lakukan penyesuaian ini sebelum Anda mulai
sandaran kepala kursi belakang yang dapat mengemudi dan saat tuas siang/malam hari
mengganggu penglihatan Anda melalui pada posisi siang.
jendela belakang.
Tarik tuas siang/malam hari ke arah Anda
untuk mengurangi silau dari headlamp
PERINGATAN kendaraan di belakang Anda saat menge-
Untuk mencegah cedera serius saat terjadi
mudi di malam hari.
kecelakaan atau mengembangnya air bag,
jangan memodifikasi spion dan jangan Ingatlah bahwa Anda akan kehilangan keje-
memasang spion yang lebar. lasan tampilan belakang pada posisi malam
hari.
Electro-chromatic Mirror (ECM)
PERINGATAN jika dilengkapi
JANGAN PERNAH menyesuaikan spion saat
mengemudi. Hal ini dapat menyebabkan
hilangnya kontrol kendaraan yang bisa
mengakibatkan kecelakaan.
PEMBERITAHUAN
Saat membersihkan spion, gunakan tisu
kertas atau bahan sejenisnya yang dibasahi
dengan pembersih kaca. Jangan menyem-
protkan pembersih kaca secara langsung ke
cermin karena dapat menyebabkan cairan
pembersih masuk ke rumah spion.
[A] : Indikator
Beberapa kendaraan dilengkapi dengan
cermin Electro-chromatic yang membantu
untuk mengontrol silau saat mengemudi
pada malam hari atau dalam kondisi
mengemudi dengan kurang pencahayaan.
Saat kendaraan berjalan, silauan akan
secara otomatis dikontrol oleh sensor yang
terpasang di spion. Sensor akan mendeteksi
tingkat cahaya di sekitar kendaraan, dan
secara otomatis akan menyesuaikan untuk
mengontrol silau dari headlamp kendaraan
di belakang Anda.
5-25
Fitur kenyamanan

Setiap memindahkan gear ke posisi R • Jika spion macet oleh es, jangan
(Mundur), spion akan otomatis masuk ke menyesuaikan spion secara paksa. Gu-
pengaturan paling terang untuk meningkat- nakan pencair es yang disetujui (bukan
kan pandangan pengemudi di belakang antibeku radiator), atau spons atau kain
kendaraan. lembut dengan air yang sangat hangat,
atau pindahkan kendaraan ke tempat
yang hangat dan biarkan es mencair.
Spion luar • Jangan membersihkan spion dengan
bahan abrasif yang keras, bahan bakar
atau produk pembersih berbahan dasar
minyak bumi.
Menyesuaikan spion luar

B5007001
2
Kendaraan Anda dilengkapi dengan spion
luar kiri dan kanan. Spion dapat disesuaikan
dari jarak jauh dengan switch kontrol. Spion
luar dapat dilipat untuk membantu mence-
gah kerusakan saat akan melalui tempat cuci B5007002
mobil otomatis atau saat melewati jalan yang Menyesuaikan spion luar:
sempit.
1. Ketika tombol START/STOP dalam po-
Spion luar kanan berbentuk cembung. sisi ACC, ON atau START, tekan tombol
Objek yang terlihat pada cermin lebih dekat L (Sisi kiri) atau R (Sisi kanan) (1) untuk
daripada yang terlihat sebenarnya. memilih spion mana yang ingin Anda
Gunakan spion dalam atau lihat ke belakang sesuaikan.
secara langsung untuk mengetahui jarak 2. Gunakan switch kontrol penyesuaian
yang sebenarnya dari kendaraan lain se- spion (2) untuk memposisikan spion
belum berpindah jalur. yang dipilih ke atas, bawah, kiri atau
Pastikan untuk menyesuiakan kaca spion kanan.
luar ke posisi yang Anda inginkan sebelum 3. Setelah disesuaikan, pindahkan tuas (1)
Anda mulai mengemudi. ke tengah untuk mencegah penyesuai-
an secara tidak sengaja.
PERINGATAN
PEMBERITAHUAN
Jangan menyesuaikan atau melipat spion
luar saat mengemudi. Hal ini dapat menye- • Spion akan berhenti bergerak saat men-
babkan hilangnya kontrol kendaraan yang capai sudut penyesuaian maksimum,
bisa mengakibatkan kecelakaan. tetapi motor akan terus beroperasi saat
switch ditekan. Jangan menekan switch
lebih lama dari yang diperlukan, bisa
PEMBERITAHUAN merusak motornya.
• Jangan mengikis es dari permukaan • Jangan coba-coba menyesuaikan spi-
kaca spion; hal ini dapat merusak per- on luar dengan tangan, karena bisa
mukaan kaca spion. merusak motornya.

5-26
 5
Melipat spion luar
Informasi
Tombol pelipat Untuk keselamatan Anda, spion luar tidak dapat
dilipat secara otomatis saat berkendara dengan
kecepatan 15 km/jam atau lebih.

PEMBERITAHUAN
Spion luar tipe elektrik akan beroperasi
meskipun tombol Start/Stop dalam posisi
OFF. Namun, untuk mencegah daya baterai
terkuras habis secara tidak perlu, jangan
menyesuaikan spion lebih lama dari yang
diperlukan saat kendaraan dimatikan.
B5007003
PEMBERITAHUAN
Spion luar dapat dilipat atau dibuka dengan
menekan tombol. Jangan melipat spion tipe elektrik dengan
tangan. Hal itu bisa merusak motor peng-
Pengaturan sistem infotainment gerak spion.
• Akan aktif saat membuka kunci pintu
Jika memilih Setup > Vehicle Settings Bantuan parkir
> Welcome Mirror/Light > Enable on jika dilengkapi
Door Unlock dari menu Settings pada
sistem infotainment.
- Spion akan terlipat atau terbuka ketika 1
pintu dikunci atau dibuka kuncinya
dengan menggunakan smart key.
- Spion akan terlipat atau terbuka saat
pintu dikunci atau dibuka kuncinya
oleh sensor sentuh atau tombol pada
handle pintu luar.
• Akan aktif saat pengemudi mendekat
Jika memilih Setup > Vehicle Settings
B5007004
> Lights > Welcome Mirror/Light >
Enable on Driver Approach dari menu Saat gear dipindahkan ke posisi R (Mundur),
Settings pada sistem infotainment, tuas spion luar akan berputar ke bawah
spion akan terbuka ketika kendaraan
untuk membantu memarkirkan kendaran.
didekati dengan smart key yang dimi-
liki. Kondisi tuas spion luar (1) menentukan
apakah spion akan bergerak atau tidak:
Cara kerjanya
Informasi • Kiri/Kanan : Saat tuas L (Kiri) atau R
Sistem infotainment dapat berubah setelah (Kanan) dipilih, kedua spion luar akan
pembaruan perangkat lunak. Untuk informasi bergerak.
lebih jelasnya, lihat panduan manual pada sistem • Netral : Ketika posisi switch L (Kiri) atau
infotainment dan panduan referensi cepat. R (kanan) tidak dipilih, spion luar tidak
akan bergerak.

5-27
Fitur kenyamanan

Spion luar akan secara otomatis kembali ke

posisi semula jika salah satu dari hal berikut
PEMBERITAHUAN
ini terjadi: Saat mengubah sudut kedua spion luar,
• Tombol Start/Stop ditekan ke posisi disarankan untuk mengubah salah satu
OFF atau posisi ACC. sudut setiap kali mengikuti prosedur 1
• Gear dipindahkan ke posisi manapun sampai 4.
selain ke posisi R (Mundur).
• Tidak mengoperasikan tombol penye-
suaian spion luar.

Mode pengaturan pengguna bantuan

parkir
Anda dapat mengubah sudut spion luar jika
sulit melihat spion dengan sudut spion
umumnya yang disediakan saat memarkir-
kan kendaraan.
Saat kendaraan pertama kali dikirim, sudut
ke bawah yang diatur dari spion luar kiri dan
kanan berbeda untuk memastikan visibilitas
pengemudi.
1. Pastikan untuk menghentikan kendara-
an.
2. Injak pedal rem dan pindahkan gear ke
posisi R (Mundur). Saat menekan
tombol L (Kiri) atau R (Kanan), kedua
sudut spion luar akan bergerak ke
bawah ke posisi pengaturan standar.
3. Tekan tombol L atau R untuk memilih
spion luar yang ingin Anda sesuaikan.
Kemudian tekan switch “▼, , , ”
untuk mengatur spion luar ke sudut
yang diinginkan.
4. Setelah menyesuaikan sudut untuk
menyimpan sudut spion luar yang telah
disesuaikan, pindahkan gear ke posisi
lain selain dari posisi R (Mundur), atau
ubah tombol L dan R ke posisi netral
(tombol L dan R tidak ditekan).
5. Sesuaikan spion luar lainnya dengan
mengikuti prosedur 1 sampai 4 di atas.

Mengatur ulang (reset) mode pengaturan

pengguna bantuan parkir
Untuk mengubah sudut spion luar kembali
ke sudut standar, pindahkan gear ke posisi
R (Mundur), dan sesuaikan sudut spion lebih
tinggi daripada saat gear berada di posisi P
(Parkir), N (Netral), dan D (Maju).

5-28
 5
DIGITAL SIDE MIRROR PERHATIAN
(DSM) • Digital Side Mirrors (DSM) menampilkan
jika dilengkapi
tampilan bagian belakang kendaraan
sebagai gambar, sehingga tampilan
Kamera DSM mungkin berbeda dari kondisi yang
sebenarnya dan Anda tidak dapat
melihat bidang tampilan di luar posisi
yang telah ditetapkan. Berhati-hatilah
saat mengemudi.
• Tampilan monitor DSM mungkin terli-
hat buram akibat sumber cahaya yang
kuat seperti sinar matahari langsung
dan mungkin untuk sementara akan
terhalangi oleh cahaya yang masuk
atau headlamp kendaraan di belakang.
Gunakan spion dalam, dll. untuk melihat
ke sekitar kendaraan.
B5007201 • Dalam situasi tertentu, dapat terjadi
Monitor DSM kesalahan gambar, seperti monitor DSM
tidak fokus atau menampilkan warna
yang salah. Hal ini akan membuat sulit
untuk melihat objek yang bergerak
dengan jelas dan menyebabkan mata
Anda terasa lelah karena terlalu lama
melihat monitor.
• Selalu perhatikan kondisi kendaraan
Anda saat berkendara. Jika Anda merasa
ada kesalahan pada kendaraan, kami
sarankan untuk segera parkir di tempat
yang aman dan menghubungi dealer
resmi HYUNDAI.
B5007202
• Jika tampilan monitor DSM tidak jelas,
DIGITAL SIDE MIRROR (spion samping lensa monitor mungkin terkontaminasi
digital) adalah pengganti spion luar dan atau berkabut. Seka lensa kamera DSM
akan membantu saat akan berpindah jalur atau aktifkan defroster untuk menghi-
dengan menampilkan gambar bagian langkan kabut atau material asing se-
belakang kendaraan pada monitor di dalam belum mengemudi. Berhati-hatilah agar
kendaraan. tidak merusak lensa saat menyekanya,
dan berhati-hatilah agar tidak terbakar
Informasi karena pengoperasian defroster.
• Kecerahan monitor DSM berhubungan
dengan kecerahan instrumen cluster. Pengoperasian Digital Side
• Sudut kamera DSM berhubungan dengan Mirrors
sistem memori yang terintegrasi (integrated
memory system/IMS). Mengaktifkan monitor DSM
Saat Anda membuka kunci pintu atau
PERINGATAN menghidupkan kendaraan dari jarak jauh,
Jangan mengatur atau melipat kamera DSM akan siap untuk dioperasikan. Saat
DSM saat mengemudi. Hal ini dapat meng- Anda membuka pintu atau membuka lipatan
ganggu Anda dari mengemudi dan bisa kamera DSM, monitor DSM akan aktif.
menyebabkan kecelakaan.

5-29
Fitur kenyamanan

Menonaktifkan monitor DSM • Oranye: berjarak 12 m dari bagian

• Ketika Anda menghentikan kendaraan belakang kendaraan
dan mengunci pintu, atau tujuh menit
setelah menghentikan kendaraan, mon- Pengaturan fitur
itor DSM akan dinonaktifkan secara 1. Pada sistem infotainment, tekan Setup
otomatis dan kamera DSM akan terlipat. > Vehicle Settings > Convenience >
• Jika Anda melipat kamera DSM saat Digital Side Mirror.
kendaraan hidup, monitor DSM akan 2. Pilih ‘Lane change assistance guideline’
menampilkan layar hitam dan memberi untuk mengaktifkan atau menonak-
tahu Anda bahwa DSM telah terlipat. tifkan fitur.
• Monitor DSM secara otomatis akan di-
aktifkan atau dinonaktifkan berdasarkan
berbagai kondisi, seperti status Informasi
Sistem infotainment dapat berubah setelah
kendaraan dan pintu.
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
Peringatan dan indikator DSM infotainment dan panduan referensi cepat.
Peringatan dan indikator yang ditampilkan
pada monitor DSM adalah sebagai berikut. Kondisi tampilan garis panduan
• Indikator lampu sein menyala.
Penjelasan
Kondisi penghapusan garis panduan
Peringatan bantuan menge-
• Kendaraan dimatikan.
mudi
• Indikator lampu mati.
• Blind-Spot Collision-Avoid- • Lampu hazard menyala.
ance Assist (BCA)
• Safe Exit Warning (SEW)
• Rear Cross-Traffic Collision- PERHATIAN
Avoidance Assist (RCCA)
• Garis panduan perubahan jalur mungkin
berbeda dari situasi yang aktual tergan-
tung pada kendaraan Anda dan kondisi
jalan.
Indikator pemeriksaan DSM • Untuk berpindah jalur, aktifkan indika-
tor lampu sein terlebih dahulu dan
amankan ruang yang cukup di jalur
sebelum masuk.
Indikator switch mode tampilan
wide

Menampilkan garis panduan

Saat Anda mengaktifkan indikator lampu sein
untuk berpindah jalur, layar spion dan garis
panduan pindah jalur akan ditampilkan di
monitor DSM.
• Merah: berjarak 3 m dari bagian
belakang kendaraan

5-30
 5
Menyesuaikan kamera DSM Aktif saat membuka kunci pintu
(sistem infotainmen)
Jika Anda memilihSetup >Vehicle Settings
> Lights > Welcome Mirror/Light > Enable
on Door Unlock pada sistem infotainmen,
1 • Kamera DSM akan terlipat saat mengunci
pintu.
- Dengan menekan tombol pengunci
2 pintu ( ) pada smart key
- Dengan menyentuh sensor pengunci
pintu/pembuka kunci pintu pada
handle pintu luar depan (bagian yang
B5007701 menjorok ke dalam)
• Kamera DSM akan terbuka saat
1. Dengan tombol Start/Stop di posisi membuka kunci pintu.
‘ACC’, ‘ON’ atau ‘START’, gerakkan
- Dengan menekan tombol pembuka
switch pemilihan kamera DSM (1) untuk kunci pintu ( ) pada smart key
memilih L (Kiri) atau R (Kanan).
- Dengan menyentuh sensor pengunci
2. Gunakan switch penyesuaian kamera pintu/pembuka kunci pintu pada handle
DSM (2) untuk menyesuaikan sudut pintu luar depan (bagian yang menjorok
kamera. ke dalam)
Saat ‘Enable on Door Unlock’ dipilih,
PEMBERITAHUAN Anda memilih ‘Enable on Driver
Jangan menyesuaikan kamera DSM secara Approach’. Jika Anda memilih ‘Enable
manual. Menyesuaikan kamera DSM secara on Driver Approach’, kamera DSM
manual dapat merusak komponen yang akan terbuka saat Anda mendekati
berhubungan dengan kamera DSM. kendaraan dengan membawa smart
key.
Melipat/Membuka kamera
DSM Informasi
Sistem infotainment dapat berubah setelah
Tombol pelipat kamera DSM pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.

Informasi
Untuk keselamatan Anda, kamera DSM tidak
dapat dilipat saat berkendara dengan kecepatan
15 km/jam atau lebih.

PEMBERITAHUAN
• Anda dapat mengontrol kamera DSM
B5007801
saat tombol Start/Stop dalam posisi
Untuk melipat atau membuka lipatan kamera OFF, tetapi menggunakan kontrol secara
DSM, tekan tombol pelipat kamera DSM. berlebihan dapat menguras daya baterai
kendaraan.
• Selalu gunakan tombol pelipat kamera
DSM untuk melipat atau membuka

5-31
Fitur kenyamanan

lipatan kamera DSM. Melipat atau - 0,3 m dari sisi kendaraan

membuka lipatan kamera secara manual - 0,5 m dan 1 m dari bagian belakang
dapat merusak motor penggerak. Selain kendaraan
itu, akan terdengar getaran atau suara
bising dari kamera DSM saat menge- • Tampilan wide akan dinonaktifkan saat Anda
mudi, yang menunjukkan bahwa gear memindahkan gear ke posisi N (Netral) atau
tidak terpasang dengan benar. Dalam D (Maju) dan berkendara dengan kecepatan
hal ini, gunakan roda gear dengan 10 km/j atau lebih cepat.
melipat dan membuka kembali kamera • Tampilan wide hanya akan ditampilkan
menggunakan tombol pelipat. saat fitur wide view switch diaktifkan saat
• Saat membersihkan lensa kamera DSM mundur. Gear di posisi P (Parkir), N
atau monitor DSM, jangan menyem- (Netral), dan D (Maju), monitor DSM akan
protkan pembersih secara langsung. menampilkan tampilan aslinya.
Sebaiknya, semprotkan ke handuk atau Penyesuaian pengoperasian tampilan
kain lembut. Jika Anda menyemprotkan wide
pembersih secara langsung ke lensa
atau monitor, pembersih dapat masuk
ke dalam, bisa menyebabkan kerusakan. 1
• Jangan mengikis es dari permukaan
lensa kamera DSM. Melakukannya
dapat merusak lensa.
• Jangan gunakan air hangat atau panas
untuk menghilangkan salju atau es dari
lensa kamera. Melakukannya dapat
menyebabkan keretakan pada lensa.
• Jika kamera DSM macet karena es,
jangan sesuaikan kamera secara paksa.
Gunakan semprotan pencair es yang B5007902
disetujui, atau pindahkan kendaraan
ke tempat yang hangat dan biarkan es Gunakan switch pemilihan kamera DSM (1)
mencair. untuk memilih L (Kiri) atau R (Kanan).
• Saat Anda menggeser gear ke posisi R
Beralih ke tampilan wide saat (Mundur), monitor DSM akan
mundur menampilkan tampilan wide.
• Jika Anda meletakkan tuas pemilihan
kamera DSM (1) di tengah, monitor DSM
tidak akan menampilkan tampilan wide.
PERHATIAN
Jika DSM error, monitor DSM tidak akan
menampilkan tampilan belakang dan pesan
peringatan yang akan memberitahukan
Anda untuk memeriksa sistem DSM akan
ditampilkan di instrumen cluster. Jika hal ini
terjadi, periksa kondisi di sekitar kendaraan
B5007901
menggunakan spion dalam dan segera parkir
kendaraan Anda di tempat yang aman, dan
Informasi kami sarankan Anda menghubungi dealer
• Garis panduan yang ditampilkan pada mon- resmi HYUNDAI.
itor DSM saat parkir/mundur menunjukkan
hal berikut.

5-32
 5
Mengatur kecerahan layar
DSM
Dengan tombol Start/Stop dalam posisi
ON, pada sistem infotainment, pilih Setup
> Display > Screen Brightness untuk
mengubah kecerahan.
• Penyesuaian Kecerahan Secara Oto-
matis (Automatic Brightness) atau
Kecerahan secara Manual (Brightness
adjustment) (jika dilengkapi dengan
sensor hujan)
• Pengaturan Kecerahan Layar (Siang/
Malam) [Screen Brightness (Day/
Night)] (jika tidak dilengkapi dengan
sensor hujan)

Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.

Defroster kamera DSM

Untuk mengaktifkan defroster secara ma-
nual, hidupkan wiper atau defroster jendela
belakang. Fitur tersebut akan diaktifkan
dalam waktu tertentu.

5-33
Fitur kenyamanan

JENDELA
Roda kemudi kanan

2 1
6
5

3 4
5
6

3 4

A5008101_1
(1) Switch power window pintu pengemudi
(2) Switch power window pintu penumpang depan
(3) Switch power window pintu belakang (kiri)
(4) Switch power window pintu belakang (kanan)
(5) Pembuka dan penutup jendela
(6) Automatic power window
(7) Switch pengunci power window

5-34
 5
Power windows PERINGATAN
Tombol Start/Stop harus dalam posisi ON
• Jangan meninggalkan kendaraan dalam
agar dapat menaikkan atau menurunkan
kondisi hidup dan kuncinya berada di
jendela. Switch power window untuk jen- dalam kendaraan Anda bersama anak-
dela pintu depan terletak di konsol tengah anak tanpa pengawasan. Anak-anak
bersama dengan tombol pengunci power tanpa pengawasan dapat mengop-
window yang dapat menonaktifkan pen- erasikan jendela, yang dapat mengak-
goperasian jendela penumpang belakang. ibatkan cedera serius.
Switch power window untuk jendela pintu • Jangan mengeluarkan kepala, lengan,
belakang ada di pintu belakang. Power atau bagian tubuh atau objek lain ke
windows akan beroperasi sekitar 3 menit luar jendela saat mengemudi untuk
setelah tombol Start/Stop berada di posisi menghindari cedera serius.
ACC atau OFF. Namun, jika pintu depan
dibuka, Power Windows tidak akan bisa Mengatur ulang (reset) power win-
beroperasi bahkan dalam waktu 3 menit. dow
Jika power window tidak beroperasi secara
Membuka dan menutup jendela normal, sistem power window otomatis
harus diatur ulang (reset) sebagai berikut:
1. Tekan tombol Start/Stop ke posisi ON.
6 2. Tutup jendela dan lanjutkan menarik
5 switch power window ke atas seti-
daknya selama satu detik.
Jika power window tidak bisa beroperasi
dengan benar setelah direset, disarankan
5 agar sistem diperiksa oleh dealer resmi
HYUNDAI.
6
PERINGATAN
B5008201
Fitur penurun jendela otomatis (automatic
Untuk membuka: reverse) tidak akan aktif saat mengatur
Tekan switch jendela ke bawah ke posisi ulang (reset) sistem power window. Pastikan
penahanan pertama (5). Lepaskan switch bagian tubuh atau objek lain berada pada
saat Anda ingin menghentikan pergerakan tempat yang aman sebelum menutup
jendela. jendela untuk menghindari cedera atau
Untuk menutup: kerusakan pada kendaraan.
Tarik switch jendela ke atas ke posisi pena-
hanan pertama (5). Lepaskan switch jendela Penurun jendela otomatis (automatic
saat Anda ingin menghentikan pergerakan reverse)
jendela.

Menurunkan/menaikan jendela se-

cara otomatis
Tekan atau tarik switch power window
sebentar ke posisi penahanan kedua (6)
jendela akan turun atau naik sepenuhnya
bahkan saat switch dilepaskan. Untuk
menghentikan pergerakan jendela pada
posisi yang diinginkan saat jendela sedang
beroperasi, tarik ke atas atau tekan ke bawah
dan lepaskan switch. B5008202
5-35
Fitur kenyamanan

Jika jendela mendeteksi adanya penghalang Saat tombol pengunci power window
saat akan menutup secara otomatis, jendela ditekan:
akan berhenti dan turun sekitar 30 cm untuk • Kontrol power window penumpang
memungkinkan objek bisa dikeluarkan. belakang tidak dapat dioperasikan
Jika jendela mendeteksi penghalang saat oleh penumpang belakang.
switch power window ditarik ke atas secara • Perhatikan bahwa kontrol penumpang
terus menerus, jendela akan berhenti berg- depan masih dapat mengoperasikan
erak ke atas kemudian akan turun sekitar jendela penumpang depan, dan mas-
ter kontrol pengemudi masih dapat
2,5 cm. mengoperasikan semua power win-
Jika switch power window ditarik kembali dow.
ke atas secara terus menerus dalam waktu
5 detik setelah jendela diturunkan oleh fitur PERINGATAN
automatic reverse, fitur automatic reverse Jangan biarkan anak-anak memainkan po-
tidak akan beroperasi. wer window. Pertahankan tombol pengunci
power window di pintu pengemudi pada po-
Informasi sisi TERKUNCI. Bisa mengakibatkan cedera
Fitur penurun jendela otomatis (automatic serius atau kematian akibat pengoperasian
reverse) hanya akan aktif ketika fitur “Auto Up” jendela yang tidak disengaja oleh seorang
digunakan dengan menarik switch sepenuhnya anak.
ke penahanan kedua. PEMBERITAHUAN
PERINGATAN • Untuk mencegah kemungkinan kerusak-
Pastikan bagian tubuh atau benda lain telah an pada sistem power window, jangan
keluar dengan aman sebelum menutup membuka atau menutup dua jendela
jendela untuk menghindari cedera atau atau lebih secara bersamaan. Hal ini
kerusakan kendaraan. juga akan memastikan daya tahan pada
sekring.
Objek dengan diameter kurang dari 4 mm • Jangan pernah mencoba mengop-
yang terjepit di antara kaca jendela dan jalur erasikan switch master pada pintu
jendela atas mungkin tidak akan terdeteksi pengemudi dan switch power window
oleh fitur automatic reverse dan jendela tidak pada masing-masing jendela dengan
akan berhenti dan berbalik arah. arah yang berlawanan secara bersama-
an. Jika melakukan hal ini, jendela akan
Switch pengunci power window berhenti bergerak dan tidak bisa dibuka
atau ditutup.
Fitur untuk membuka/menutup jen-
dela dari jarak jauh
jika dilengkapi

Tipe A

1
2

B5008203

Pengemudi dapat menonaktifkan switch

power window di pintu penumpang be-
lakang dengan menekan tombol pengunci
power window.
B5008301

5-36
 5
Tipe B
PERINGATAN
Selalu periksa ulang untuk memastikan
lengan, tangan, kepala, dan penghalang
1 lainnya tidak menghalangi pergerakan jen-
2
dela sebelum menggunakan fitur menutup
jendela dari jarak jauh.

B5008302
Anda masih dapat mengontrol pergerakan
jendela dengan kondisi kendaraan yang mati
dengan menekan tombol pengunci pintu (1)
atau tombol pembuka kunci pintu (2) pada
smart key.
• Tekan tombol pengunci pintu selama
lebih dari 3 detik. Pintu akan mengunci
dan jendela akan bergerak ke atas
selama Anda menekan tombol pengunci
pintu.
• Tekan tombol pembuka kunci pintu
selama lebih dari 3 detik. Pengunci
pintu akan terbuka dan jendela akan
turun selama Anda menekan tombol
pembuka kunci pintu.

Informasi
• Fitur untuk membuka/menutup jendela dari
jarak jauh akan beroperasi pada kendaraan
yang dilengkapi dengan Safety Power
Windows.
• Fitur untuk membuka/menutup jendela
dari jarak jauh dapat terhenti secara tiba-
tiba saat Anda menjauh dari kendaraan
selama pengoperasian. Tetap berada di
dekat kendaraan Anda, sambil memantau
pergerakan jendela.
• Salah satu jendela mungkin akan berhenti
beroperasi saat jendela terganggu oleh
kekuatan tertentu. Namun, jendela lain akan
tetap beroperasi. Pastikan untuk menutup
semua jendela.
• Harap diperhatikan bahwa pintu tidak akan
terkunci saat membuka jendela menggu-
nakan fitur buka/tutup jendela dari jarak
jauh.

5-37
Fitur kenyamanan

WIDE SUNROOF Power sunshade

jika dilengkapi

Jika kendaraan Anda dilengkapi sunroof,

Anda dapat menggeser atau memiringkan
sunroof dengan switch sunroof yang terletak
di konsol atas.

B5027401
Gunakan power sunshade untuk mengha-
langi sinar matahari secara langsung yang
masuk melalui kaca sunroof.
• Tekan switch sunroof ke belakang ke
posisi penahanan pertama, power sun-
B5027301
Sunroof hanya dapat dioperasikan saat shade akan terbuka secara otomatis.
tombol Start/Stop dalam posisi ON atau • Tekan switch sunroof maju ke posisi
START. penahanan pertama, power sunshade
Sunroof dapat dioperasikan sekitar 3 menit akan menutup secara otomatis. Namun,
setelah tombol Start/Stop berada pada posisi jika kaca sunroof dibuka, maka kaca
ACC atau OFF. Namun jika pintu depan akan tertutup terlebih dahulu.
terbuka, sunroof tidak dapat dioperasikan Untuk menghentikan pergerakan power
bahkan dalam waktu 3 menit. sunshade kapan saja, tekan switch sunroof
ke segala arah.
PERINGATAN
• Sesuaikan sunroof atau sunshade saat
kendaraan Anda berhenti. Penyesuaian PEMBERITAHUAN
saat mengemudi dapat mengaki- Jangan menarik atau mendorong power
batkan hilangnya kontrol dan bisa sunshade dengan tangan karena tindakan
menyebabkan kecelakaan yang dapat tersebut dapat merusak power sunshade
mengakibatkan cedera, atau kerusakan atau menyebabkan malfungsi.
properti.
• Jangan meninggalkan kendaraan dalam
kondisi hidup dan kunci di dalam Informasi
kendaraan Anda dengan anak-anak Kerutan yang terbentuk pada power sunshade
tanpa pengawasan. Anak-anak tanpa adalah normal karena karakteristik materialnya.
pengawasan dapat mengoperasikan
sunroof, yang dapat mengakibatkan
cedera serius.
• Jangan duduk di atas kendaraan. Hal
ini dapat menyebabkan cedera atau
kerusakan pada kendaraan.
PEMBERITAHUAN
Jangan operasikan sunroof saat memasang
roof bars pada kendaraan atau saat ada
muatan di atap.
5-38
 5
Buka/Tutup dengan memiringkan shade dan kaca sunroof akan bergeser
secara otomatis (fitur auto slide). Untuk
menghentikan pergerakan sunroof di
titik mana pun, tekan switch sunroof ke
segala arah.

Pembalik arah otomatis (Automatic

reversal)

B5027501
• Tekan switch sunroof ke atas, kaca
sunroof akan terbuka dengan miring.
Namun, jika power sunshade ditutup,
maka power sunshade akan dibuka
terlebih dahulu.
• Tekan switch sunroof ke atas atau ke
depan saat kaca sunroof dibuka dengan
miring, kaca sunroof akan otomatis B5027701
Jika power sunshade atau kaca sunroof
menutup.
mendeteksi adanya penghalang saat sedang
Untuk menghentikan pergerakan sunroof di menutup secara otomatis, maka akan kaca
titik mana pun, tekan switch sunroof ke sunroof akan berbalik arah kemudian
segala arah.
berhenti pada posisi tertentu.
Buka/Tutup dengan menggeser Fitur Automatic reversal mungkin tidak bisa
berfungsi jika yang terjepit di antara sliding
power sunshade atau kaca sunroof dan sash
sunroof adalah objek yang tipis atau lunak.

PERINGATAN
• Pastikan kepala, tangan, lengan, atau
bagian tubuh atau objek lainnya jauh
dari jangkauan sebelum mengop-
erasikan sunroof. Bagian tubuh atau
objek dapat tersangkut sehingga bisa
menyebabkan cedera atau kerusakan
pada kendaraan.
B5027601
• Tekan switch sunroof ke belakang ke • Jangan pernah dengan sengaja meng-
posisi pertama, kaca sunroof akan gunakan bagian tubuh Anda untuk
menguji fitur Automatic reversal. power
terbuka. Namun, jika power sunshade
sunshade atau kaca sunroof dapat
ditutup, maka power sunshade akan berbalik arah, tetapi berisiko cedera.
dibuka terlebih dahulu.
PEMBERITAHUAN
PEMBERITAHUAN
Dorong switch sunroof ke depan ke
posisi penahanan pertama, kaca sunroof • Jangan terus menekan switch sunroof
akan menutup. Namun jika kaca sunroof setelah sunroof terbuka penuh, tertut-
tertutup, maka power sunshade akan up, atau miring. Bisa merusak motor
menutup. sunroof.
• Tekan switch sunroof maju atau mundur • Pengoperasian secara terus-menerus
ke posisi penahanan kedua, power sun- seperti buka/tutup dengan menggeser,
5-39
Fitur kenyamanan

buka/tutup dengan memiringkan sun- • Setelah mengganti skering

roof, dll. dapat menyebabkan motor • Jika pengoperasian AUTO OPEN/CLOSE
atau sistem sunroof tidak berfungsi. (buka/tutup secara otomatis) sekali
• Bersihkan debu yang menumpuk di rel sentuh sunroof tidak berfungsi dengan
sunroof secara teratur. baik
• Debu yang menumpuk di antara sun-
roof dan panel atap dapat menimbulkan Prosedur untuk mengatur ulang (reset)
suara yang bising. Buka sunroof dan sunroof:
bersihkan debu secara berkala meng- 1. Disarankan agar Anda melakukan
gunakan kain yang bersih. prosedur reset dengan mesin kendaraan
• Jangan mencoba membuka sunroof yang hidup. Hidupkan kendaraan den-
saat temperatur di bawah titik beku gan gear di posisi P (Parkir).
atau saat sunroof tertutup salju atau es.
Sunroof mungkin tidak bisa berfungsi 2. Pastikan power sunshade dan kaca
dengan baik dan bisa pecah jika dibuka sunroof dalam posisi tertutup penuh.
secara paksa. Jika power sunshade dan kaca sunroof
• Jangan membuka atau berkendara den- terbuka, dorong switch ke depan sam-
gan kaca sunroof yang terbuka segera pai power sunshade dan kaca sunroof
setelah hujan atau mencuci kendaraan. tertutup penuh.
Air dapat membasahi bagian dalam 3. Lepas switch saat power sunshade dan
kendaraan. kaca sunroof tertutup penuh.
• Jangan mengeluarkan barang dari atas 4. Tekan switch ke depan sampai power
sunroof saat mengemudi. Kerusakan sunshade dan kaca sunroof bergerak
kendaraan dapat terjadi jika kendaraan sedikit. Kemudian lepaskan switch.
berhenti mendadak.
5. Tekan dan tahan switch sunroof ke de-
PERINGATAN pan sekali lagi hingga power sunshade
Jangan mengeluarkan kepala, lengan, dan kaca sunroof bergeser membuka
bagian tubuh, atau objek ke luar dari sun- dan menutup. Jangan lepaskan switch
roof saat mengemudi. Bisa mengakibatkan hingga operasi selesai.
cedera jika kendaraan berhenti mendadak. Jika Anda melepas switch selama pen-
goperasian, ulangi prosedur dari langkah
Mengatur ulang (reset) sunroof ke-2.

Informasi
Jika sunroof tidak bisa diatur ulang (reset) saat
baterai kendaraan dilepas atau daya baterai habis,
atau skering sunroof putus, sunroof mungkin
tidak bisa beroperasi secara normal.

B5027801
Dalam beberapa kondisi, pengoperasian
sunroof mungkin perlu diatur ulang (reset).
Beberapa contoh di mana diperlukan untuk
mengatur ulang sunroof yaitu:
• Saat baterai 12 volt dilepas atau daya
baterai habis
5-40
 5
Peringatan sunroof terbuka KAP MOTOR

Membuka kap motor

B5027901
Jika pengemudi mematikan mesin saat
sunroof tidak tertutup penuh, akan terdengar
bunyi peringatan selama beberapa detik B5010001
dan pesan peringatan sunroof terbuka akan 1. Parkirkan kendaraan dan terapkan rem
ditampilkan di layar instrument cluster. Tutup parkir.
sunroof dengan aman saat meninggalkan 2. Tarik tuas pelepas untuk membuka
kendaraan Anda. penutup kap motor. Kap motor harus
terbuka sedikit.
PERHATIAN
Pastikan sunroof tertutup penuh saat
meninggalkan kendaraan Anda. Jika sunroof
dibiarkan terbuka, hujan atau salju dapat
membasahi interior kendaraan. Selain itu,
membiarkan sunroof terbuka saat kendaraan
tidak diawasi dapat mengundang pencurian.

B5010002

3.Pergi ke bagian depan kendaraan,

angkat kap motor sedikit, dorong ke kiri
tuas pelepas kap motor sekunder (1) di
tengah bagian dalam kap motor dan
angkat kap motor (2).

Menutup kap motor

1. Sebelum menutup kap motor, periksa
di dalam dan di sekitar kompartemen
motor untuk memastikan hal berikut:
• Setiap peralatan atau objek yang
kendur lainnya harus dikeluarkan dari
kompartemen motor.
• Semua sarung tangan, kain lap, atau
bahan yang mudah terbakar lainnya
harus dikeluarkan dari kompartemen
motor.
5-41
Fitur kenyamanan

• Semua tutup pengisian harus ttertut- Tipe B

up dengan rapat dan benar
2. Turunkan kap motor hingga kira-kira
sekitar 30 cm di atas posisi tertutup lalu
biarkan turun ke bawah.
3. Periksa kap motor apakah sudah terkun-
ci dengan benar. Jika kap motor masih
bisa dinaikkan sedikit, buka lagi dan
angkat sedikit lebih tinggi dan lepaskan
ke bawah. Periksa lagi.

PERINGATAN
• Sebelum menutup kap motor, pastikan B5010702
semua penghalang telah dikeluarkan
dari sekitar pembukaan kap motor.
Kap motor akan naik atau turun secara Informasi
otomatis jika ketinggian tidak diatur Kapasitas penyimpanan untuk bagasi depan yang
dengan benar. Hati-hati pada kerusakan
yang disebabkan oleh gerakan kap tersedia
motor secara tidak disengaja. • 2WD : 25kg (55lbs)
• Selalu periksa kembali untuk memas- • AWD : 10kg (25lbs)
tikan bahwa kap motor terkunci dengan
kuat dan aman sebelum mengemudi. Kapasitas penyimpanan untuk bagasi depan yang
Periksa tidak ada lampu peringatan tersedia tergantung pada spesifikasi kendaraan.
terbukanya kap motor atau pesan yang
ditampilkan pada instrumen cluster. PERINGATAN
Mengemudi dengan kap motor yang • JANGAN PERNAH mencoba masuk ke
terbuka dapat menyebabkan hilangnya dalam bagasi depan. Hal itu akan
visibilitas secara total, yang dapat menyebabkan cedera yang fatal.
mengakibatkan kecelakaan.
• Sebelum menutup kap motor, pastikan
• Jangan mengemudikan kendaraan semua penghalang telah dikeluarkan
dengan kap motor dalam posisi dari sekitar bukaan kap motor. Kap mo-
terangkat, karena penglihatan akan tor akan naik atau turun secara otomatis
terhalang, yang dapat mengakibatkan jika ketinggiannya tidak diatur dengan
kecelakaan, dan kap motor bisa jatuh benar. Hati-hati pada kerusakan yang
atau rusak. disebabkan oleh gerakan kap motor
Bagasi depan secara tidak disengaja.
Dengan membuka kap motor akan terlihat • Jangan sekali-kali menyimpan korek
api, tabung gas, atau bahan yang
bagasi depan dan Anda dapat menyimpan mudah terbakar/meledak lainnya di
barang-barang Anda. dalam kendaraan. Barang-barang ini
Tipe A mudah terbakar dan/atau meledak jika
kendaraan terkena temperatur panas
dalam waktu yang lama.

PERHATIAN
• Jangan melebihi volume bagasi dan
atau kapasitas berat penyimpanan
untuk bagasi depan. Melebihi kapasitas
volume dan atau berat dapat menye-
babkan kerusakan yang parah.
• Jangan simpan benda-benda yang
rapuh di bagasi depan.
B5010701
5-42
 5
• SELALU tutup penutup bagasi depan
dengan aman saat mengemudi. Barang-
POWER BOOT
jika dilengkapi
barang di dalam kendaraan Anda bisa
bergerak secepat kendaraan. Jika harus
berhenti atau berbelok dengan cepat,
atau jika terjadi benturan, barang bisa
Kondisi pengoperasian power
rusak. boot (pintu bagasi elektrik)
• Jangan menyemprotkan air ke bagasi Power boot akan beroperasi saat kecepatan
depan. Dapat merusak sistem peng- kendaraan di bawah 3 km/jam.
gerak kendaraan karena bagasi depan
terletak di tengah kompartemen motor. PERINGATAN
• Hati-hati saat menyimpan cairan apa • Jangan pernah meninggalkan anak-
pun di bagasi depan. Jika cairan bocor anak atau hewan tanpa pengawasan di
ke luar bagasi depan, maka dalam kendaraan Anda. Anak-anak
akan menyebabkan kerusakan pada dapat mengoperasikan power boot.
komponen kelistrikan di kompartemen Melakukannya dapat mengakibatkan
cedera pada diri sendiri atau orang lain
motor.
dan dapat merusak kendaraan.
PEMBERITAHUAN • Pastikan tidak ada orang atau benda
Untuk menghindari kemungkinan pencuri- dan ruang yang cukup di sekitar pintu
an, jangan tinggalkan barang berharga di bagasi sebelum mengoperasikan power
kompartemen penyimpanan. boot atau smart boot sebelum digu-
nakan. Dapat mengakibatkan cedera
serius, kerusakan pada kendaraan atau
kerusakan objek di sekitarnya (misalnya,
dinding, langit-langit, kendaraan, dll.)
jika terjadi kontak dengan pintu bagasi.
• Pastikan tidak ada orang atau objek di
sekitar pintu bagasi sebelum mengop-
erasikan power boot. Tunggu hingga
pintu bagasi terbuka secara penuh dan
berhenti sebelum memuat atau menu-
runkan muatan dari kendaraan.
• Sebelum mengemudikan kendaraan
pastikan pintu bagasi tertutup sepenuh-
nya. Jika dibiarkan terbuka atau terbuka,
gas buang beracun yang mengandung
karbon monoksida (CO) dapat masuk
ke dalam kendaraan dan dapat men-
gakibatkan penyakit yang serius atau
bahkan kematian.

PEMBERITAHUAN
• Jangan menutup atau membuka power
boot secara manual. Hal ini dapat
menyebabkan kerusakan pada power
boot. Jika perlu menutup atau mem-
buka power boot secara manual saat
daya baterai habis atau baterai dilepas,
jangan gunakan tenaga berlebihan.

5-43
Fitur kenyamanan

• Jangan mengoperasikan power boot Setelah penghalang dibersihkan, coba buka

lebih dari 10 kali secara terus ber- lagi.
turut-turut saat kendaraan dimatikan • Hati-hati ketika berada pada tanjakan,
(indikator mati) Gunakan power karena pintu bagasi mungkin akan turun
boot dengan kendaraan yang hidup sedikit jika dihentikan sebelum terbuka
(indikator menyala) saat power penuh.
boot digunakan berulang kali untuk
mencegah pengurasan daya baterai. Mengoperasikan power boot
• Jangan biarkan pintu bagasi terbuka
dalam waktu lama. Hal ini dapat men- Tombol buka/tutup power boot
guras daya baterai. (Smart key)
• Jangan memodifikasi atau memper-
baiki sendiri komponen apa pun dari
power boot. Kami menyarankan Anda
untuk menghubungi dealer resmi
HYUNDAI.
• Jangan mengoperasikan power boot
dalam kondisi berikut. Power boot
mungkin tidak bisa beroperasi dengan
benar.
- Satu sisi kendaraan diangkat untuk
memeriksa kendaraan atau meng-
ganti ban
- Parkir di jalan yang tidak rata seperti B5011101
di tanjakan, dll. Saat pintu bagasi ditutup, tekan tombol
• Tutup pintu bagasi sepenuhnya dan buka/tutup power boot selama 1,5 detik.
kunci semua pintu dan pintu bagasi Pintu bagasi akan terbuka disertai dengan
menggunakan tombol pusat pengun- bunyi peringatan. Saat pintu bagasi terbuka,
cian pintu sebelum masuk tempat cuci tekan tombol untuk menghentikan operasi
mobil otomatis. power boot. Saat pintu bagasi dibuka,
• Jangan menyemprotkan air yang tekan dan tahan tombol buka/tutup power
bertekanan tinggi secara langsung ke boot untuk menutup pintu bagasi. Jika
tombol luar buka/tutup luar power Anda melepaskan tombol saat pintu bagasi
boot. Pintu bagasi mungkin akan sedang menutup, operasi power boot akan
terbuka secara tidak sengaja. berhenti disertai dengan bunyi peringatan
selama 5 detik. Selain itu, jika smart key tidak
Informasi berada dalam jangkauan pengoperasian dari
• Pada iklim dingin dan basah, tombol luar kendaraan, operasi power boot akan berhenti
pembuka power boot mungkin tidak bisa disertai bunyi peringatan selama 5 detik.
berfungsi dengan baik karena kondisi
membeku. Jika hal ini terjadi, bersihkan es
sebelum menggunakan tombol luar buka/
tutup power boot atau gunakan tombol
buka/tutup power boot pada smart key atau
instrumen panel.
• Jika Anda meninggalkan smart key di
bagasi dan menutup bagasi, akan terdengar
bunyi peringatan sekitar 5 detik. Jika hal ini
terjadi, buka pintu bagasi dengan menekan
tombol power boot di bagian luar pintu
bagasi.
• Jika ada penghalang seperti salju di pintu
bagasi, pintu bagasi mungkin tidak akan
terbuka secara otomatis.
5-44
 5
Tombol buka/tutup power boot Tombol penutup power boot
(Instrumen panel) (Power boot di dalam kendaraan)

B5011102 B5011104
Saat pintu bagasi ditutup, tekan tombol Tekan tombol penutup power boot. Pintu
buka/tutup power boot. Power boot akan bagasi akan ditutup disertai bunyi
terbuka disertai bunyi peringatan. Saat peringatan. Saat pintu bagasi ditutup, tekan
pintu bagasi terbuka, tekan tombol untuk tombol untuk menghentikan operasi power
menghentikan operasi power. Saat pintu boot.
bagasi dibuka, tekan dan tahan tombol buka/
Tombol pengunci power boot
tutup power boot untuk menutup pintu
(Power boot di dalam kendaraan)
bagasi. Jika Anda melepaskan tombol saat
pintu bagasi sedang menutup, operasi power
boot akan berhenti disertai bunyi peringatan
selama 5 detik.
Tombol pembuka power boot
(Power boot di luar kendaraan)

B5011105
Tekan tombol pengunci power boot sambil
membawa smart key. Power boot akan
menutup dan mengunci disertai bunyi
peringatan. Selain itu, semua pintu akan
terkunci. Pintu bagasi akan menutup dan
B5011103 mengunci, dan semua pintu hanya akan
Saat pintu bagasi ditutup, tekan tombol terkunci saat kendaraan dimatikan atau
power pembuka power boot untuk membuka semua pintu ditutup.
pintu bagasi. Jika kendaraan terkunci, tekan
tombol pembuka power boot dengan smart
Mengalihkan power boot dari manual
ke otomatis
key kendaraan Anda. Saat pintu bagasi
terbuka, tekan tombol untuk menghentikan Jika Anda menggunakan tenaga dengan
operasi power boot. kekuatan tertentu secara manual saat pintu
bagasi dibuka, sistem power boot akan
mendeteksi arah dan menutup atau mem-
buka secara otomatis.

5-45
Fitur kenyamanan

• Power boot akan terbuka sepenuhnya 2. Sambil menekan tombol bagian dalam
saat pintu bagasi dinaikkan penutup power boot, tekan tombol
• Power boot akan menutup sepenuh- bagian luar pembuka power boot se-
nya saat pintu bagasi diturunkan lama lebih dari 3 detik. Akan terdengar
bunyi peringatan.
Informasi 3. Tutup pintu bagasi dengan perlahan
Power boot mungkin tidak bisa beroperasi secara manual.
dengan baik jika pintu bagasi tidak dibuka di 4. Tekan tombol luar pembuka power
atas ketinggian tertentu. boot. Pintu bagasi akan terbuka disertai
bunyi peringatan.
Pembalik arah otomatis Tunggu hingga pintu bagasi terbuka
(Automatic reverse) sepenuhnya untuk menyelesaikan pen-
Selama operasi power boot jika power gaturan ulang (reset). Jika pintu bagasi
boot mendeteksi adanya penghalang, pintu berhenti sebelum terbuka sepenuhnya,
bagasi akan berhenti atau terbuka sepenuh- pengaturan ulang gagal diselesaikan.
nya. Fitur Automatic reverse mungkin tidak
bisa beroperasi dengan benar, atau mungkin PEMBERITAHUAN
akan beroperasi secara tidak terduga dalam • Jika power boot tidak bisa diatur ulang
kondisi berikut: setelah baterai kendaraan dilepas atau
• Fitur Automatic reverse mungkin daya baterai habis, atau skering power
tidak bisa mendeteksi penghalang jika boot putus, power boot mungkin tidak
penghalang yang terdeteksi berada di bisa beroperasi secara normal.
bawah level tertentu, atau jika pintu • Jika power boot tidak bisa beroperasi
bagasi hampir tertutup sepenuhnya di secara normal setelah melakukan
dekat posisi terkunci. prosedur di atas, kami menyarankan
• Fitur Automatic reverse bisa beroperasi agar sistem diperiksa oleh dealer resmi
jika ada benturan yang keras tanpa ada HYUNDAI.
penghalang.
Membuka pengaman pintu bagasi
dalam kondisi darurat
PERINGATAN
Jangan pernah dengan dengan sengaja
meletakkan benda atau bagian tubuh Anda
di jalur power boot untuk menguji peng-
operasian fitur Automatic reverse. Dapat
mengakibatkan cedera serius, atau
kerusakan pada kendaraan atau benda.

Informasi
Power boot dapat berhenti beroperasi jika fitur
Automatic reverse beroperasi lebih dari dua kali
saat mencoba membuka atau menutup pintu B5011701
bagasi. Jika hal ini terjadi, buka atau tutup pintu
bagasi dengan hati-hati, lalu setelah 30 detik coba • Dari dalam bagasi
operasikan kembali power boot secara otomatis. Kendaraan Anda dilengkapi dengan tuas
pelepas pengaman pintu bagasi dalam
Menyetel ulang (reset) power boot kondisi darurat yang terletak di dalam
Untuk mengatur ulang power boot: bagasi. Saat seseorang secara tidak
1. Dengan kendaraan dalam kondisi mati sengaja terkunci di dalam bagasi, pintu
atau hidup (indikator mati atau bagasi dapat dibuka dengan meng-
hidup) tempatkan gear ke posisi P gerakkan tuas searah panah dan men-
(Parkir). dorong pintu bagasi untuk membuka.
5-46
 5
SMART BOOT
jika dilengkapi

B5011702

• Dari dalam kendaraan

Ikuti prosedur di bawah ini untuk B5012501
membuka power boot secara manual Pada kendaraan yang dilengkapi dengan
saat daya baterai habis atau saat ada
smart key, pintu bagasi dapat dibuka dengan
masalah dengan kendaraan:
aktivasi handsfree menggunakan sistem
1. Lepas penutup kabel (1) di bawah smart boot.
kursi belakang menggunakan kunci
mekanis. Menggunakan smart boot
2. Tarik kabel loop (2) sepenuhnya. Sistem hands-free smart boot dapat digu-
Power Boot akan terbuka. nakan saat:
3. Dorong pintu bagasi untuk membuka.
• Pilihan smart boot diaktifkan di menu
Settings di sistem infotainmen.
PERINGATAN
• Smart boot diaktifkan 15 detik setelah
• Anda dan penumpang Anda harus
mengetahui lokasi tuas Pelepas Penga- semua pintu ditutup dan dikunci.
man Pintu Bagasi Dalam Kondisi Darurat • Smart boot akan terbuka saat smat key
di kendaraan ini dan cara membuka terdeteksi di area belakang kendaraan
pintu bagasi jika Anda secara tidak
sengaja terkunci di dalam bagasi. selama 3 detik.
• Saat melepaskan konektor pengisian
• JANGAN PERNAH mengizinkan siapa
daya, smart boot diaktifkan.
pun menempati ruang bagasi kendara-
an kapan saja.
• Gunakan tuas pelepas hanya dalam Informasi
kondisi darurat.
Smart boot tidak bisa beroperasi saat:
PEMBERITAHUAN • Ada pintu yang tidak terkunci atau tertutup.
Berhati-hatilah agar tidak menggores atau • Smart key terdeteksi dalam waktu 15 detik
kehilangan penutup saat melepasnya. sejak pintu ditutup dan dikunci.
• Smart key terdeteksi dalam waktu 15 detik
Informasi setelah pintu ditutup dan dikunci, dan dalam
Kabel terpasang kuat sehingga sulit untuk ditarik. jarak 1,5 m dari handle pintu depan. (untuk
Oleh karena itu, harap gunakan alat seperti obeng kendaraan yang dilengkapi dengan Welcome
untuk membantu menarik loop untuk melepasnya Mirror).
dalam kondisi darurat. • Smart key ada di dalam kendaraan.

5-47
Fitur kenyamanan

• Kendaraan dalam kondisi pengisian daya. • Jika Anda menekan tombol pembuka
1. Pengaturan pintu bagasi lebih dari 1 detik, pintu
Untuk menggunakan smart boot, harus bagasi akan terbuka.
diaktifkan dari menu Setting pada • Smart boot akan tetap aktif jika Anda
sistem infotainment. menekan tombol pengunci pintu atau
Pilih: tombol buka/tutup pintu bagasi selama
• Setup > Vehicle Settings > Door > smart boot tidak dalam tahap Pende-
Smart Boot teksian dan Peringatan.
Area pendeteksi
Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk infor-
masi lebih jelasnya, lihat panduan manual
pada sistem infotainment dan panduan
referensi cepat.

2. Pendeteksian dan Peringatan

Area pendeteksi smart boot sekitar
50-100 cm dari belakang kendaraan.
B5012901
Jika Anda berada di area pendeteksian
dan membawa smart key, lampu hazard • Area pendeteksi smart boot sekitar
akan berkedip disertai bunyi peringatan 50-100 cm dari belakang kendaraan.
sebelum smart boot terbuka. Jika Anda berada di area pendeteksi
dan membawa smart key, lampu hazard
PEMBERITAHUAN akan berkedip dan akan terdengar bunyi
Jika Anda secara tidak sengaja me- peringatan selama sekitar 3 detik untuk
masuki area pendeteksian dan lampu mengingatkan Anda bahwa pintu bagasi
hazard berkedip serta terdengar bunyi akan terbuka.
peringatan, menjauhlah dari kendaraan • Peringatan akan berhenti setelah smart
dengan membawa smart key. Pintu bagasi key dibawa ke luar area pendeteksian
akan tetap tertutup. dalam waktu 3 detik.
3. Pembukaan pintu bagasi secara otomatis
Setelah lampu hazard berkedip dan Informasi
terdengar bunyi peringatan sebanyak • Smart boot mungkin tidak bisa beroperasi
6 kali, smart boot akan terbuka. dengan benar jika terjadi hal berikut:
- Smart key dekat dengan transmitter
radio seperti stasiun radio atau bandara
Menonaktifkan smart boot yang dapat mengganggu pengoperasian
Jika Anda menekan sembarang tombol pada normal transmitter.
smart key selama tahap Pendeteksian dan - Smart key berada di dekat sistem radio
Peringatan, smart boot akan dinonaktifkan. dua arah atau ponsel.
Menggunakan smart key: - Smart key kendaraan lain sedang
• Jika Anda menekan tombol pembuka dioperasikan di dekat kendaraan Anda.
kunci pintu, smart boot akan dinon- - Temperatur turun di bawah nol derajat.
aktifkan untuk sementara. Jika Anda • Area pendeteksian smart boot dapat
tidak membuka pintu apa pun selama berubah ketika:
30 detik, smart boot akan diaktifkan
kembali.

5-48
 5
- Kendaraan diparkir pada tanjakan
atau turunan.
PINTU PENGISIAN DAYA
- Satu sisi kendaraan relatif naik atau
turun terhadap sisi yang berlawanan.

B5013501
Pengemudi dapat membuka dan menutup
pintu pengisian daya dengan metode berikut:
• Saat gear di pindahkan ke posisi P
(Parkir), tekan pintu pengisian daya
untuk membuka/menutup
• Tekan tombol Penutup yang terletak di
bagian dalam pintu pengisian daya
• Gunakan Voice Recognition (Pengenalan
Suara)

PEMBERITAHUAN
• Jika pintu pengisian daya tidak bisa
terbuka karena terbentuknya es di
sekitar pintu tersebut, ketuk perlahan
atau tekan pintu untuk memecahkan es
dan buka pintunya. Jika perlu, gunakan
temperatur tangan untuk mencairkan
es atau pindahkan kendaraan ke tempat
yang hangat dan biarkan es mencair.
Jangan mencongkel pintu pengisi daya
atau menggunakan alat yang tidak di-
rekomendasikan untuk membuka pintu
pengisi daya.
• Setelah menutup pintu pengisi daya,
tekan pintu lagi untuk memastikan pintu
pengisi daya tertutup sepenuhnya.
• Pastikan pintu pengisian daya tertutup
sebelum mengemudikan kendaraan.
Jika pintu pengisi daya terbuka, part
mekanis pintu pengisi daya dapat rusak.
• Setelah menutup pintu pengisian daya,
pastikan untuk memeriksa bahwa lampu
peringatan mati.
• Setelah mengisi daya kendaraan, tutup
inlet pengisian daya dengan penutup
inlet pengisian daya dengan benar.
5-49
Fitur kenyamanan

Jika penutup inlet pengisian daya di- HEAD-UP DISPLAY

tutup dengan tidak benar, inlet pengisi
jika dilengkapi
daya dan pintu pengisi daya dapat
rusak.
• Jangan mencongkel pintu pengisi daya
saat pintu pengisi daya terbuka. Pintu
pengisian daya mungkin akan berhenti
bergerak. Selain itu, mekanisme
kelistrikan pintu pengisian daya dan
komponen yang berhubungan dapat
rusak parah.
• Saat mencuci kendaraan, jangan
menyemprotkan air bertekanan tinggi
secara langsung ke pintu pengisian
daya. Air bertekanan tinggi dapat B5014101
merusak pintu pengisian. Head-Up Display adalah fitur opsional yang
memungkinkan pengemudi untuk melihat
PERHATIAN informasi yang diproyeksikan ke layar trans-
• Pintu pengisian daya akan terbuka ke paran sambil tetap menjaga mata Anda tetap
samping. Periksa keadaan sekitar saat aman di jalan saat mengemudi.
pintu pengisian daya terbuka atau
tertutup. Hati-hati kepala atau anggota
badan Anda agar tidak terbentur atau Pengaturan Head-Up Display
tersangkut pada pintu pengisian daya.
• Jangan menahan engsel untuk mence-
gah kerusakan pada pintu pengisi daya
dan menyebabkan kecelakaan lainnya.

Informasi
• Pintu pengisian daya akan menutup secara
otomatis ketika:
- Konektor pengisian daya terputus
- Pintu dibuka dan konektor pengisian
daya tidak terhubung untuk jangka waktu B5014201
tertentu
• Head-Up Display dapat diaktifkan dari
- Gear tidak berada di posisi P (Parkir) menu Settings pada sistem
• Setelah mengganti baterai (12 volt), buka infotainment.
dan tutup pintu pengisian daya sekali untuk
memeriksa apakah mekanisme pembuka Pilih:
otomatis pintu pengisian berfungsi dengan - Setup > Vehicle Settings > Head-Up
baik. Display > Enable Head-Up Display
Untuk lebih jelasnya, lihat bagian “Mengisi • Setelah mengaktifkan Head-Up Display,
Daya Kendaraan Listrik” di bab 1. Anda dapat mengubah pengaturan
‘Display Control’ dan ‘Content Selection’
dari Head-Up Display.

5-50
 5
- Sebuah objek terletak di atas penutup
Informasi Head-Up Display
Sistem infotainment dapat berubah setelah - Kendaraan dikemudikan di jalan yang
pembaruan perangkat lunak. Untuk informasi basah
lebih jelasnya, lihat panduan manual pada sistem - Memasang lampu aksesoris yang
infotainment dan panduan referensi cepat. tidak tepat di dalam kendaraan, atau
ada cahaya yang masuk dari luar
Informasi Head-Up Display kendaraan
- Pengemudi memakai kacamata
- Pengemudi memakai lensa kontak
Ketika sulit membaca informasi pada
1 /BNZBOH
4USFFU Head-Up Display, sesuaikan posisi
gambar atau tingkat kecerahan dari
2 menu Settings pada sistem
5
7
infotainment.
11 6 • Karena informasi yang ditampilkan pada
8 10 Head-Up Display sebagian tumpang
9 4 3 tindih dengan jalan di depan, Anda
mungkin merasa lelah dan tidak nyaman
B5014301 saat mengemudi. Jika Anda merasa
lelah atau tidak nyaman, sesuaikan
1. Informasi navigasi Turn by Turn (TBT) gambar, dan jika gejala terus berlanjut,
(setiap belokan) nonaktifkan Head-Up Display sebelum
2. Informasi lalu lintas mengemudi.
3. Informasi speedometer • Untuk keselamatan Anda, pastikan un-
tuk menghentikan kendaraan sebelum
4. Informasi pengaturan kecepatan SCC menyesuaikan pengaturan.
5. Informasi jarak kendaraan SCC • Jangan merubah warna kaca depan
6. Informasi Lane Following Assist atau menambahkan jenis pelapis logam
lainnya. Jika tidak, gambar Head-Up
7. Informasi Lane Safety
Display mungkin tidak akan terlihat.
8. Informasi Blind-Spot Safety • Jangan meletakkan aksesoris apa pun
9. Informasi Highway Auto Speed Change pada instrumen panel atau menem-
10. Informasi Highway Driving Assist pelkan benda apa pun pada kaca depan.
11. Informasi di sekitar kendaraan • Saat mengganti kaca depan, gantilah
dengan kaca yang didesain untuk peng-
operasian Head-Up Display. Jika tidak,
Tindakan pencegahan saat duplikasi gambar dapat ditampilkan
menggunakan Head-Up Dis- pada kaca depan.
play
• Terkadang sulit untuk membaca in- PERINGATAN
formasi pada Head-Up Display dalam • Informasi peringatan Blind-Spot Safety
situasi berikut. pada Head-Up Display bersifat tamba-
- Pengemudi tidak berada pada posisi han. Jangan hanya bergantung pada
yang tepat di kursinya fitur tersebut untuk berpindah jalur.
Selalu periksa ke sekeliling kendaraan
- Pengemudi memakai kacamata hitam
sebelum berpindah jalur.
filter polarisasi
• Tampilan panduan rute mengemudi
dalam mode augmented reality adalah

5-51
Fitur kenyamanan

fitur tambahan. Pastikan untuk selalu PEMBARUAN SISTEM

memeriksa layar navigasi.
KENDARAAN
• SELALU perhatikan jalan saat menge-
mudi saat Head-Up Display aktif. MENGGUNAKAN OTA
jika dilengkapi

Fitur pembaruan perangkat lunak OTA (Over-

Informasi the-Air) memungkinkan Anda untuk mem-
Head-Up Display mencakup GPL, LGPL, MPL, perbarui perangkat lunak (update software)
dan perangkat lunak lisensi open source lainnya. ke versi terbaru secara nirkabel. Dengan
menggunakan fitur ini, Anda dapat mem-
perbarui sistem kendaraan Anda dengan
perangkat lunak terbaru.

Mengunduh perangkat lunak

Perangkat lunak terbaru dapat diunduh
secara otomatis saat mengemudi. Setelah
perangkat lunak terbaru berhasil diunduh,
Anda akan menerima pemberitahuan di pon-
sel atau layar kendaraan bahwa pembaruan
perangkat lunak telah tersedia.

Menyetujui pembaruan per-

angkat lunak

1 2

Setelah kendaraan dimatikan, sistem

kendaraan akan memungkinkan Anda untuk
memulai pembaruan.
• Untuk memulai pembaruan, tekan ‘Start’
(1).
• Untuk menunda pembaruan, tekan
‘Later’ (2).

Mempersiapkan pembaruan
perangkat lunak
If you press the ‘Start’ button on the screen,
the vehicle will begin installing the update
automatically. The following conditions must
be satisfied:
5-52
 5
• Kendaraan harus dimatikan. Informasi
• Gear harus di posisi P (Parkir). Layar akan dimatikan secara otomatis setelah 3
• Harus mengakatifkan Electronic Parking menit untuk menghemat daya baterai. Jika layar
Brake (EPB). dimatikan secara otomatis, Anda dapat memeriksa
• Lampu eksterior harus dimatikan. progres pembaruan dengan menekan tombol Start/
• Kap motor harus tertutup. Stop.
• Daya baterai harus cukup terisi.
• Sistem yang akan diperbarui tidak boleh
berjalan. Informasi
• Setelah pembaruan dimulai, Anda dapat
keluar dari kendaraan.
Informasi
• Fitur pembaruan perangkat lunak OTA
Baterai dan status sistem diperiksa secara
hanya tersedia untuk pengguna
otomatis oleh kendaraan. HYUNDAI Connected Services.
• Rincian pembaruan dapat bervariasi
tergantung pada versi perangkat lunak
yang diinstal.
• Periksa pemberitahuan untuk pembaru-
an perangkat lunak OTA di web merek
HYUNDAI.
• Jika pembaruan gagal, pemulihan
pembaruan akan dilanjutkan secara
otomatis. Jika Anda ingin mencoba lagi
pembaruan perangkat lunak, bahkan
setelah pemulihan berhasil, kami men-
yarankan Anda untuk menghubungi
B5015302 dealer resmi HYUNDAI.
• Untuk segera memperbarui, tekan • Jika pembaruan atau pemulihan
‘Update Now’. gagal, kami menyarankan Anda untuk
• Untuk membatalkan pembaruan, tekan menghubungi dealer resmi HYUNDAI.
‘Cancel Update’. • Setelah pembaruan selesai, pembaruan
mungkin menyediakan fitur atau pen-
Memperbarui perangkat lunak ingkatan versi terbaru. Untuk informasi
lebih jelanya, lihat halaman “OTA Soft-
ware Update” di web merek HYUNDAI
atau pindai kode QR di layar.
PEMBERITAHUAN
• Patuhi batasan berikut selama pem-
baruan.
- Anda tidak dapat menggunakan
kendaraan selama pembaruan.
Pastikan memiliki cukup waktu untuk
pembaruan, dan parkir kendaraan
Anda dapat melihat progres pembaruan di dengan aman sebelum memulai
layar. proses pembaruan.
Setelah pembaruan selesai, Anda akan - Anda tidak dapat menggunakan fitur
menerima pemberitahuan di ponsel atau la- jarak jauh, termasuk Remote Start.
yar kendaraan bahwa pembaruan perangkat
lunak telah selesai.
5-53
Fitur kenyamanan

- Fitur Rear Occupant Alert mungkin

tidak bisa berfungsi. Periksa apakah
LAMPU
ada penumpang di kursi belakang.
• Pembaruan akan dibatalkan secara Lampu eksterior
otomatis jika ada kondisi kendaraan
yang diperlukan untuk pembaruan Kontrol lampu
diubah sebelum memulai pembaruan. Untuk mengoperasikan lampu, putar knob
• Setelah pembaruan dimulai, Anda tidak di ujung tuas kontrol ke salah satu posisi
dapat membatalkan pembaruan. berikut:
• Anda tidak dapat menggunakan fitur
pembaruan perangkat lunak OTA jika
Anda memodifikasi atau mengganti
perangkat lunak kendaraan apa pun.
• Jangan membuka kap motor atau 1
mengganti baterai di dalam kendaraan 2
selama pembaruan. Pembaruan 3
4
mungkin akan gagal.
• Jika alat diagnostik dalam bentuk apa
pun terhubung ke terminal OBD (On-
board Diagnostic) kendaraan, kendara-
an tidak dapat diperbarui. Kendaraan B5015601

dapat diperbarui dengan melepas alat 1. Headlamp

diagnostik yang terhubung ke terminal 2. Lampu parkir/mundur
OBD dan kemudian menghidupkan
kembali kendaraan. 3. AUTO headlamp (Headlamp otomatis)
• Jika pembaruan tidak berhasil dis- 4. OFF (nonaktif)
elesaikan, kami sangat menyarankan
Anda untuk menghubungi dealer resmi Daytime Running Light (DRL)
HYUNDAI.
Daytime Running Lights (DRL) dapat
memudahkan orang lain untuk melihat
bagian depan kendaraan Anda di siang hari,
terutama setelah fajar dan sebelum matahari
terbenam.
Sistem DRL akan menonaktifkan lampu
khusus ketika:
• Headlamps menyala.
• Rem parkir diterapkan.
• Kendaraan dimatikan.

5-54
 5

AUTO

1
B5015602 B5015603
AUTO headlamp Lampu parkir/mundur ( )
Lampu parkir dan headlamp akan menyala
atau dimatikan secara otomatis tergantung Lampu parkir, lampu plat nomor, dan lampu
pada jumlah intensitas cahaya yang diukur instrumen panel akan menyala.
oleh sensor cahaya di lingkungan sekitar (1)
di tepi atas kaca depan.
Meskipun fitur AUTO headlamp sedang
beroperasi, disarankan untuk menyalakan
headlamp secara manual saat mengemudi
pada malam hari atau dalam kondisi berk-
abut, mengemudi pada saat hujan, atau saat
Anda memasuki area yang gelap, seperti
terowongan dan fasilitas parkir.

PEMBERITAHUAN
• Jangan menutup/menempelkan atau B5015604

menumpahkan apapun pada sensor (1)

yang terletak di ujung atas kaca depan. Headlamps ( )
• Jangan membersihkan sensor dengan Headlamp, lampu parkir, lampu pelat
menggunakan cairan pembersih jendela, nomor, dan lampu instrumen panel akan
cairan pembersih dapat meninggalkan menyala.
film tipis yang dapat mengganggu
pengoperasian sensor. Informasi
• Jika kaca depan kendaraan Anda dilapisi Tombol Start/Stop harus dalam posisi ON untuk
kaca film atau jenis lapisan logam lain- menyalakan headlamp.
nya, sistem AUTO headlamp mungkin
tidak bisa berfungsi dengan benar.

5-55
Fitur kenyamanan

Pengoperasian high beam (lampu jauh) Lampu sein dan sinyal perubahan jalur

B5015702 B5015801
Untuk menyalakan headlamp high beam Untuk memberi sinyal belok, tekan tuas
(lampu jauh), dorong tuas menjauhi Anda. kebawah untuk belok kiri atau ke atas untuk
Tuas akan kembali ke posisi semula. belok kanan pada posisi (A).
Lampu indikator high beam akan menyala Jika indikator tetap menyala dan tidak
saat headlamp high beam dinyalakan. berkedip atau berkedip tidak normal,
Untuk mematikan headlamp high beam, mungkin salah satu lampu sein terbakar/
tarik tuas ke arah Anda. low beam (lampu putus dan perlu diganti.
dekat) akan menyala.
One Touch Turn Signal (Lampu sein sekali
sentuh)
Untuk mengaktifkan lampu sein sekali
sentuh, dorong tuas lampu sein ke atas atau
bawah ke posisi (B) lalu lepaskan.
Lampu sein akan berkedip 3, 5 atau 7 kali.
Anda dapat mengaktifkan fitur One Touch
Turn Signal atau memilih jumlah kedipan
dengan memilih Setup > Vehicle Settings
> Lights > One Touch Turn Signal (or One-
touch indicator)> 3 flashes/5 flashes/7
B5015701
flashes/Off pada sistem infotainment.
Untuk mengedipkan (flash) headlamp high
beam, tarik tuas ke arah Anda, lalu lepaskan
tuas. High beam akan tetap menyala selama
Anda memegang tuas ke arah Anda.
Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.

Fitur battery saver (penghemat daya

baterai)
Tujuan dari fitur ini adalah untuk mencegah
daya baterai habis.Sistem akan secara
otomatis mematikan lampu parkir/mundur
ketika pengemudi mematikan kendaraan
dan membuka pintu sisi pengemudi.
5-56
 5
Dengan fitur ini, lampu posisi akan mati Hal ini dapat menyebabkan pengurasan daya
secara otomatis jika pengemudi parkir di baterai. Untuk menghindari daya baterai
pinggir jalan pada malam hari. terkuras habis, matikan headlamp secara
manual dari switch headlamp sebelum keluar
Namun, lampu posisi tetap menyala bahkan dari kendaraan.
saat pintu sisi pengemudi dibuka jika switch
headlamp diputar ke posisi lampu parkir/ Perangkat perataan sinar headlamp
mundur atau AUTO (jika dilengkapi) setelah
kendaraan dimatikan.
Jika perlu, untuk menjaga agar lampu tetap
menyala, posisikan lampu parkir/mundur
pada posisi OFF dan ON kembali dengan
menggunakan switch headlamp pada kolom
kemudi setelah kendaraan dimatikan.
Fitur delay headlamp
Jika tombol Start/Stop pada posisi ACC atau
posisi OFF dengan headlamp yang menyala,
headlamp (dan/atau lampu parkir/mundur) B5016101
akan tetap menyala selama sekitar 5 menit. Tipe manual
Namun, jika pintu pengemudi dibuka dan Untuk mengatur ketinggian sinar headlamp
ditutup, headlamp akan dimatikan setelah sesuai dengan jumlah penumpang dan
15 detik. Juga, dengan kendaraan yang mati berat muatan di area bagasi, putar switch
jika pintu pengemudi dibuka dan ditutup, pengatur ketinggian lampu.
headlamp (dan/atau lampu parkir/mundur) Semakin tinggi angka pada posisi switch,
akan mati setelah 15 detik. semakin rendah level pancaran sinar
Headlamp (dan/atau lampu parkir/mundur) headlamp. Selalu jaga agar sinar headlamp
dapat dimatikan dengan menekan tombol berada pada posisi kesejajaran yang tepat,
pengunci pintu pada smart key sebanyak atau sinar headlamp dapat menyilaukan
dua kali atau memutar switch headlamp ke pengguna jalan lain.
posisi OFF atau AUTO. Di bawah ini adalah contoh pengaturan
Anda dapat mengaktifkan fitur headlamp switch yang sesuai untuk beban yang
delay dengan memilih Setup Setup > bervariasi. Untuk kondisi pembebanan selain
yang tercantum, sesuaikan posisi switch ke
Vehicle Settings > Lights > Headlight
situasi yang paling mirip.
Delay (or Headlight time-out) pada sistem
infotainment. Kondisi pembebanan Posisi switch
Informasi Hanya pengemudi 0
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk informasi Pengemudi +
0
lebih jelasnya, lihat panduan manual pada sistem Penumpang depan
infotainment dan panduan referensi cepat.
Penumpang penuh
1
PEMBERITAHUAN (termasuk pengemudi)
Jika pengemudi keluar dari kendaraan Penumpang penuh
melalui pintu lain selain pintu pengemudi,
(termasuk pengemudi) +
fitur battery saver (penghemat daya baterai) 2
tidak akan beroperasi dan fitur headlamp Beban maksimum yang
delay tidak akan mati secara otomatis. diizinkan

5-57
Fitur kenyamanan

Kondisi pembebanan Posisi switch Sistem Welcome

jika dilengkapi
Pengemudi + Beban
maksimum yang 3
diizinkan

PERINGATAN
Jika fitur tidak bekerja dengan benar, kami
menyarankan agar sistem diperiksa oleh
dealer resmi HYUNDAI. Jangan mencoba
untuk memeriksa atau mengganti kabel
sendiri.

Tipe otomatis B5016301

jika dilengkapi Sistem welcome (sistem sambutan) akan
Ini adalah perangkat yang secara otomatis membantu pengemudi tetap melihat
akan menyesuaikan sudut headlamp saat ke- kendaraan dengan menyalakan lampu
miringan kendaraan berubah sesuai dengan kendaraan saat pengemudi mendekati
perubahan berat kendaraan (penumpang kendaraan.
dan muatan kargo) untuk mengamankan Lampu handle pintu
visibilitas pengemudi di malam hari dan
mengurangi kelelahan penumpang. Hal ini Saat semua pintu (dan pintu bagasi) ditutup
juga dapat memberikan pencahayaan sudut dan dikunci, lampu handle pintu akan
yang konstan dalam kondisi yang berbeda. menyala sekitar 15 detik jika salah satu dari
hal berikut terjadi. Saat menekan tombol
pembuka kunci pintu pada smart key.
PERHATIAN Ketika Anda meletakkan tangan Anda di
handle pintu luar dengan membawa smart
Jika perangkat penyesuaian sudut head-
key kendaraan Anda.
lamp otomatis tidak berfungsi meskipun
kendaraan miring ke belakang karena per- Jika memilih Setup > Vehicle Settings >
ubahan penumpang atau beban kendaraan, Lights > Welcome Mirror/ Light > Enable
atau jika sudut headlamp tidak berfungsi on Driver Approachdari menu Settings pada
pada sudut tertentu karena kemiringan ke sistem infotainment, lampu akan menyala
atas atau ke bawah, kami menyarankan saat kendaraan didekati dengan membawa
sistem diperiksa oleh dealer resmi HYUNDAI. smart key kendaraan Anda.
Jangan mencoba untuk memeriksa atau
mengganti kabel sendiri.
Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.

Headlamp dan lampu parkir

Saat switch lampu pada posisi ON, dan
semua pintu (dan pintu bagasi) ditutup dan
dikunci, headlamp dan lampu parkir akan
menyala sekitar 15 detik jika menekan
tombol pembuka kunci pintu pada smart

5-58
 5
key kendaraan Anda. Perhatikan bahwa jika
switch lampu dalam posisi AUTO, headlamp
LAMPU INTERIOR
dan lampu parkir hanya akan menyala saat
di kondisi di luar kendaraan gelap. PERINGATAN
PilihSetup > Vehicle Settings > Lights > Jangan gunakan lampu interior saat
Headlight Delay (atau Headlight time- mengemudi dalam kondisi gelap. Lampu
out) dari menu Settings untuk mengaktifkan interior dapat mengaburkan pandangan
fitur ini. Anda dan bisa menyebabkan kecelakaan.

Informasi Jangan gunakan lampu interior dalam jangka

waktu yang lama saat kendaraan dimatikan
Sistem infotainment dapat berubah setelah
atau daya baterai akan habis.
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem Lampu interior AUTO cut
infotainment dan panduan referensi cepat. Lampu interior akan mati secara otomatis
kurang lebih 25 menit setelah kendaraan
Lampu interior dimatikan dan pintu ditutup. Jika pintu
Saat switch lampu interior dalam posisi dibuka, lampu akan dimatikan 25 menit
dan semua pintu (dan pintu bagasi) ditutup setelah kendaraan dimatikan. Jika pintu
dan dikunci, lampu interior akan menyala dikunci dengan smart key dan kendaraan
selama 30 detik jika salah satu dari hal memasuki tahap pengaktifan sistem alarm
berikut terjadi. anti pencurian, lampu akan dimatikan sete-
Saat menekan tombol pembuka kunci pintu lah 5 detik.
pada smart key.
Saat Anda meletakkan tangan Anda di Lampu interior depan
handle pintu luar sambil membawa smart
key kendaraan Anda.
Pada saat ini, jika Anda menekan tombol
pengunci pintu atau pembuka kunci pada
smart key maka lampu akan langsung mati.

Lampu baca depan ( ):

Sentuh salah satu ikon untuk menyalakan
atau mematikan lampu baca. Lampu ini
menghasilkan lampu sorot untuk kemudahan
penggunaan sebagai lampu baca pada
malam hari atau sebagai lampu pribadi untuk
pengemudi dan penumpang depan.
Lampu pintu ( ):
Lampu interior depan atau belakang akan
menyala ketika pintu depan atau belakang
dibuka. Saat kunci pintu dibuka dengan smart
key, lampu interior depan dan belakang akan

5-59
Fitur kenyamanan

akan menyala selama kurang lebih 30 detik • :

selama pintu tidak dibuka kembali. Lampu Lampu akan menyala jika menekan
interior depan dan belakang akan mati tombol ini.
secara bertahap setelah sekitar 30 detik saat • :
pintu ditutup. Namun, jika tombol Start/Stop Lampu akan mati jika menekan tombol
dalam posisi ON atau semua pintu terkunci, ini.
lampu interior depan dan belakang akan
mati. Jika pintu dibuka dengan tombol Start/ PEMBERITAHUAN
Stop dalam posisi ACC atau OFF, lampu
Selalu posisikan switch di posisi Off saat
interior depan dan belakang akan tetap
lampu cermin rias tidak digunakan. Jika
menyala selama sekitar 10 menit.
sunvisor ditutup tanpa mematikan lampu,
Lampu interior ( ) daya baterai dapat habis atau merusak
Tekan tombol untuk menyalakan lampu sunvisor.
ruangan untuk kursi depan/belakang.
Lampu laci dashboard
Lampu mood ( ) (jika dilengkapi)
Tekan tombol untuk menyalakan lampu
mood. Tekan lagi untuk mematikan lampu.

Lampu interior belakang

Interior lamp

B5018601
Membuka laci dashboard akan menyalakan
lampu.
Jika laci dashboard tidak ditutup sepenuh-
nya, lampu mungkin akan tetap menyala.
B5017801 Lampu mood
jika dilengkapi
Lampu cermin rias Lampu mood instrumen panel

B5018501
B5018701
Tekan switch untuk menyalakan atau me-
matikan lampu.

5-60
 5
Lampu mood pintu mood akan berubah warna menjadi
merah dan akan berkedip saat ke-
cepatan kendaraan melebihi batas
kecepatan.
• Bila Anda memilih Setup > Vehicle
Settings > Lights > Ambient Light >
Sync Lighting with Speed pada sistem
infotainment, kecerahan lampu mood
pintu pengemudi dan penumpang
depan akan berubah sesuai dengan
kecepatan. Untuk kursi belakang, saat
memilih fitur Sync Lighting with Speed,
B5018702 lampu mood hanya akan menyala jika
gear di posisi ‘P’ (parkir). Namun, jika
• Untuk mengatur kecerahan dan warna memilih fitur Link to Speed Alert,
lampu mood, pilih Setup > Vehicle lampu mood kursi belakang juga akan
Settings > Lights > Ambient Light pada berkedip merah saat kecepatan
sistem infotainment. kendaraan melebihi batas kecepatan.
• Saat mengemudi pada malam hari • Setelah memilih Setup > Vehicle Set-
atau saat mengemudi dengan kurang tings > Lights > Ambient Light > Link
pencahayaan, sensor akan mendeteksi to Voice Recognition Pada sistem infotainment,
tingkat cahaya di sekitar kendaraan dan saat menekan tombol Voice
akan secara otomatis menyesuaikan Recognition/pengenalan suara pada
kecerahan lampu mood. Untuk men- roda kemudi, panjang pencahayaan
gaktifkan/menonaktifkan penyesuaian lampu mood pada instrumen panel
kecerahan secara otomatis, pilih Setup akan berubah sesuai dengan volume
> Vehicle Settings > Lights > Ambient suara pengguna dan nada suara
Light > Dimmed in Dark. panduan kendaraan.
• Bila Anda memilih Setup > Vehicle • Saat pengemudi masuk ke dalam
Settings > Lights > Ambient Light > Link kendaraan, lampu mood di instrumen
to Drive Mode pada sistem infotainment, panel akan menyala secara berurutan
lampu mood pintu pengemudi dan dan bersamaan dengan animasi sela-
penumpang depan akan diatur dalam mat datang/welcome pada instrumen
warna yang sesuai dengan mode drive. panel. Saat keluar dari kendaraan,
Dalam kasus kursi belakang, jika memilih lampu mood di instrumen panel akan
fitur Link to Drive Mode sementara mati satu per satu bersamaan dengan
lampu interior speed-linked tidak dipilih, animasi selamat tinggal/good-by di
instrumen panel.
lampu mood kursi belakang akan
berubah warna berhubungan dengan • Saat kendaraan dapat dikendarai
mode drive. (indikator READY pada instrumen panel
• Saat Anda memilih Setup > Vehicle akan menyala), lampu instrumen panel
menyala. Namun, lampu mood tidak
Settings > Lights > Ambient Light > Link
akan menyala saat menggunakan mode
to Speed Alert pada sistem infotainment, utilitas.
lampu mood pintu pengemudi dan
penumpang depan akan berubah men-
jadi merah dan berkedip saat kecepatan Lampu bagasi depan
kendaraan melebihi batas kecepatan. Lampu akan menyala saat kap motor ter-
Untuk kursi belakang, saat memilih fitur buka.
Sync Lighting with Speed, lampu mood Lampu akan terus menyala saat kap motor
tidak akan menyala meskipun memilih tidak tertutup rapat.
fitur Link to Speed Alert, namun lampu

5-61
Fitur kenyamanan

INTELLIGENT
FRONT-LIGHTING
SYSTEM (IFS)
jika dilengkapi

Intelligent Front-Lighting System akan

memastikan pandangan yang jelas bagi
pengemudi dengan menyalakan lampu jauh
saat mengemudi di malam hari.
B5019401 Pengaturan sistem
PEMBERITAHUAN
Pastikan bagais depan tertutup sepenuhnya
setelah menutup kap motor. Jika dibiarkan
terbuka tanpa menghidupkan kendaraan,
lampu akan menyala dan daya baterai dapat
terkuras habis.

Headlamp dan lampu parkir

Ketika switch lampu pada posisi ON, dan
semua pintu (dan pintu bagasi) ditutup
dan dikunci, headlamp dan lampu parkir/ ORS051242L
mundur akan menyala sekitar 15 detik jika Dengan tombol Start/Stop pada posisi ON,
menekan tombol pembuka kunci pintu pilih Setup > Vehicle Settings > Lights >
pada smart key. Pilih Setup > Lights > Intelligent High Beams dari menu Set-
Headlight Delay dari menu Settings untuk tings untuk mengaktifkan Intelligent Front-
mengaktifkan fitur ini. Lighting System dan batalkan pilihan untuk
menonaktifkan sistem.
Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk informasi PERINGATAN
lebih jelasnya, lihat panduan manual pada sistem Untuk keselamatan Anda, ubah Pengaturan
infotainment dan panduan referensi cepat. setelah memarkir kendaraan di lokasi yang
aman.
Pengoperasian sistem

B5017102

5-62
 5
Setelah memilih ‘Intelligent High Beams’ di Tipe B
menu Settings, Intelligent Front-Lighting
System akan beroperasi dengan mengikuti
prosedur di bawah ini.
• Tempatkan switch headlamp pada po-
sisi AUTO dan dorong tuas headlamp ke *'4
*OUFMMJHFOU
'SPOU-JHIUJOH
arah instrumen cluster. Lampu indikator 4ZTUFN
EJTBCMFE
Intelligent Front-Lighting System ( ) $BNFSB
PCTDVSFE
akan menyala pada instrumen cluster
dan sistem akan diaktifkan.
• Saat sistem diaktifkan, Intelligent Front-
Lighting System akan beroperasi sesuai B5017401_1
dengan kecepatan yang diatur dalam
Ketika Intelligent Front-Lighting System
sistem infotainment. Sistem awal diatur
tidak berfungsi dengan baik, pesan
untuk bekerja saat kecepatan kendaraan
peringatan ‘Check Intelligent Front-Lighting
di atas 40 km/jam.
System (IFS)’ akan ditampilkan selama
• LED lampu jauh akan mati sebagian jika beberapa detik pada instrumen cluster. Se-
kendaraan yang melaju atau kendaraan telah pesan menghilang, AFS dan akan
di depan terdeteksi oleh kamera depan. menyala di instrumen cluster. Kami me-
• Jika Intelligent Front-Lighting System rekomendasikan agar sistem diperiksa oleh
mendeteksi kendaraan yang melaju atau dealer resmi HYUNDAI.
kendaraan di depan saat melaju dengan Tipe A
kecepatan tinggi (sekitar di atas 100
km/jam, headlamp sisi pengemudi akan
mati dan hanya headlamp penumpang
depan yang akan dikontrol oleh sistem. $IFDL

*OUFMMJHFOU
'SPOU
-JHIUJOH
4ZTUFN
Malfungsi dan keterbatasan *'4

sistem
Sistem mengalami malfungsi
Tipe A

B5017402
Tipe B

*OUFMMJHFOU
'SPOU
-JHIUJOH
4ZTUFN $IFDL
*'4
*'4
EJTBCMFE *OUFMMJHFOU
$BNFSB
PCTDVSFE 'SPOU-JHIUJOH
TZTUFN

B5017401

B5017402_1

5-63
Fitur kenyamanan

Saat kamera depan tertutup kotoran, salju, • Kendaraan yang didongkrak karena ban
atau serpihan, Intelligent Front-Lighting kempes atau sedang diderek.
System mungkin tidak bisa berfungsi dengan • Ada banyak lampu jalan atau cahaya di
benar untuk sementara waktu. Jika hal ini sekitar terang.
terjadi, pesan peringatan akan ditampilkan • Cahaya dari kendaraan tidak terdeteksi
di instrumen cluster. karena asap knalpot, asap, kabut, salju,
Sistem akan beroperasi secara normal dll.
ketika kotoran, salju, atau serpihan tersebut
dibersihkan. • Kaca depan tertutup material asing.
Intelligent Front-Lighting System mungkin
tidak bisa beroperasi dengan benar di area PEMBERITAHUAN
(misalnya, medan terbuka) di mana objek Untuk lebih jelasnya tentang keterbatasan
atau kendaraan apa pun tidak terdeteksi kamera depan, lihat “Forward Collision
setelah menghidupkan kendaraan. Avoidance Assist (FCA)”.
Selain itu, meskipun pesan peringatan tidak
ditampilkan di instrumen cluster, sistem
mungkin masih tidak bisa beroperasi dengan PERINGATAN
benar. • Pada kondisi tertentu, Intelligent Front-
Lighting System mungkin tidak bisa
Keterbatasan sistem berfungsi dengan baik. Sistem ini hanya
Intelligent Front-Lighting System mungkin untuk kenyamanan Anda. Merupakan
tidak bisa berfungsi dengan baik dalam tanggung jawab pengemudi untuk
situasi berikut: menerapkan praktik mengemudi yang
aman dan selalu memeriksa kondisi
• Cahaya dari kendaraan tidak terdeteksi
karena kerusakan lampu, atau karena jalan untuk keselamatan Anda.
tersembunyi dari pandangan, dll. • Saat sistem tidak bisa beroperasi secara
• Headlamp kendaraan tertutup debu, normal, alihkan posisi headlamp secara
salju, atau air. manual antara lampu jauh dan lampu
• Headlamp kendaraan mati tetapi lampu dekat.
kabut menyala dan lain-lain.
• Terdapat lampu yang bentuknya mirip
dengan lampu kendaraan.
• Headlamp rusak atau tidak diperbaiki
dengan baik.
• Headlamp tidak diarahkan dengan
benar.
• Mengemudi di jalan sempit yang
menikung, jalan kasar, menanjak atau
menurun.
• Kendaraan di depan hanya terlihat
sebagian di persimpangan jalan atau
di jalan yang menikung.
• Ada lampu lalu lintas, rambu reflektor,
rambu berkedip atau cermin di depan.
• Ada reflektor atau lampu kedip di
depan (area konstruksi).
• Kondisi jalan yang buruk seperti basah,
ber-es atau tertutup salju.
• Sebuah kendaraan muncul secara tiba-
tiba dari sebuah tikungan.

5-64
 5
HIGH BEAM ASSIST (HBA)
jika dilengkapi
Pengaturan High Beam Assist
Pengaturan fitur

B5016701

High Beam Assist akan secara otomatis

ONE1051248L
menyesuaikan kisaran jarak jangkauan head-
lamp (beralih antara lampu jauh dan lampu Dengan tombol Start/Stop di posisi ON,
dekat) tergantung pada kecerahan kendaraan pilih Lights > High Beam Assist (atau HBA
yang terdeteksi dan kondisi jalan tertentu. (High Beam Assist)) dari menu Settings
untuk mengaktifkan fitur High Beam Assist
Sensor pendeteksi dan batalkan pilihan untuk menonaktifkan
fitur.

1
PERINGATAN
Untuk keselamatan Anda, ubah Pengaturan
setelah memarkir kendaraan pada lokasi
yang aman.
Pengoperasian High Beam
Assist
Tampilan dan kontrol
B5016702
• Setelah memilih ‘High Beam Assist’ pada
[1] : kamera depan
menu Settings, High Beam Assist akan
Kamera depan digunakan sebagai sensor beroperasi dengan mengikuti prosedur
pendeteksi untuk mendeteksi cahaya dan di bawah ini.
kecerahan di sekitar kendaraan saat menge- - Tempatkan switch headlamp pada
mudi. posisi AUTO dan dorong tuas head-
Lihat gambar di atas untuk lokasi lebih lamp ke arah instrumen cluster.
jelasnya dari sensor pendeteksi. Lampu indikator High Beam Assist
( ) akan menyala di instrumen clus-
PEMBERITAHUAN ter dan High Beam Assist akan aktif.
• Jaga selalu kamera depan dalam kondisi - Ketika High Beam Assist aktif, high
baik untuk menjaga kinerja High Beam beam (lampu jauh) akan aktif saat
Assist yang optimal. kecepatan kendaraan di atas 40 km/
• Untuk lebih jelasnya tentang tindakan jam. Saat kecepatan kendaraan di
pencegahan pada kamera depan, lihat bawah 25 km/jam, lampu jauh tidak
bagian “Forward Collision-Avoidance
Assist (FCA)” pada bab 7.
5-65
Fitur kenyamanan

akan menyala dan indikator High Beam

Assist ( ) akan ditampilkan dalam Informasi
warna putih pada kluster instrumen. Gambar atau warna dapat ditampilkan secara
berbeda tergantung pada spesifikasi instrumen
Lampu indikator High Beam ( ) akan panel atau tema.
menyala pada instrumen cluster saat
lampu jauh menyala. Malfungsi dan keterbatasan
• Saat High Beam Assist beroperasi, jika High Beam Assist
tuas headlamp atau switch digunakan,
High Beam Assist akan beroperasi High Beam Assist mengalami mal-
sebagai berikut:
fungsi
- Jika tuas headlamp ditarik ke arah
Anda saat lampu jauh mati, lampu
jauh akan menyala tanpa menonak-
tifkan High Beam Assist. Saat Anda $IFDL

melepaskan tuas headlamp, tuas )JHI
#FBN
"TTJTU
TZTUFN
akan bergerak ke tengah dan lampu
jauh akan mati.
- Jika tuas headlamp ditarik ke arah
Anda saat lampu jauh diaktifkan oleh
High Beam Assist, lampu dekat akan
menyala dan fitur akan dinonaktifkan.
- Jika switch headlamp ditempatkan OJK050059L

dari posisi AUTO ke posisi lain Ketika High Beam Assist tidak berfungsi
(headlamp/posisi/off), High Beam dengan benar, pesan peringatan ‘Check
Assist akan dinonaktifkan dan lampu High Beam Assist (HBA) system’ akan
yang sama akan menyala. ditampilkan dan lampu peringatan akan
• Saat High Beam Assist beroperasi, menyala di cluster. Kami merekomendasikan
lampu jauh akan beralih ke lampu dekat agar sistem diperiksa oleh dealer resmi
jika salah satu kondisi berikut terjadi: HYUNDAI.
- Ketika headlamp kendaraan yang
melaju mendekat terdeteksi. Keterbatasan High Beam Assist
- Ketika terdeteksi lampu belakang High Beam Assist mungkin tidak bisa ber-
kendaraan di depan. fungsi dengan baik dalam situasi berikut:
- Ketika terdeteksi headlamp atau • Lampu dari kendaraan yang melaju
lampu belakang sepeda motor atau atau di depan tidak terdeteksi karena
sepeda. kerusakan lampu, atau karena terhalang
- Ketika cahaya di sekitar kendaraan dari pandangan, dll.
cukup terang sehingga tidak diper-
lukan lampu jauh. • Headlamp kendaraan yang melaju atau
- Ketika terdeteksi lampu jalan atau di depan tertutup debu, salju, atau air.
lampu lain. • Headlamp kendaraan mati tetapi lampu
kabut menyala dan lain-lain.
• Terdapat lampu yang bentuknya mirip
dengan lampu kendaraan.
• Headlamp rusak atau tidak diperbaiki
dengan baik.
• Arah sinar headlamp tidak diarahkan
dengan benar.
5-66
 5
• Mengemudi di jalan sempit yang
menikung, jalan kasar, menanjak atau
WIPERS DAN WASHERS
menurun.
• Kendaraan di depan hanya terlihat
sebagian di persimpangan jalan atau di MIST
jalan yang menikung.
OFF
• Ada lampu lalu lintas, rambu reflektor,
rambu berkedip atau cermin di depan. INT/AUTO*
• Ada reflektor atau lampu kedip di depan
(area konstruksi). LO
• Kondisi jalan yang buruk seperti basah,
HI
ber-es atau tertutup salju.
• Sebuah kendaraan muncul secara tiba- ONE1051071AU
tiba dari sebuah tikungan. A. Kontrol kecepatan wiper
• Kendaraan yang didongkrak karena ban • MIST/1x – Satu kali sekaan
kempes atau sedang diderek. • OFF/O – Off
• Sinar lampu dari kendaraan yang melaju • INT/ --- – sekaan berselang secara
atau kendraan di depan tidak terde- OTOMATIS (AUTO)*
teksi karena hambatan udara seperti • AUTO* - Sekaan dengan kontrol
asap knalpot, asap, kabut, salju, atau otomatis
cipratan air atau badai salju di jalan, • LO/1 – Kecepatan wiper rendah
atau lampu berkabut, dll. • HI/2 – Kecepataan wiper tinggi
*: jika dilengkapi
Informasi B. Penyesuaian waktu sekaan berselang/
Untuk lebih jelasnya tentang keterbatasan Penyesuaian waktu sekaan dengan kon-
Kamera Depan, lihat bagian “Forward Collision- trol otomatis*
Avoidance Assist (FCA)” di bab 7. C.Mencuci dengan sekaan singkat
Wiper kaca depan
PERINGATAN Akan beroperasi sebagai berikut bila tombol
• Terkadang, High Beam Assist mungkin Start/Stop dalam posisi ON.
tidak bisa berfungsi dengan baik. High MIST :
Beam Assist hanya untuk kenyamanan Untuk siklus satu sekaan, dorong tuas ke
Anda. Ini adalah tanggung jawab atas (atau ke bawah) dan lepaskan. Wiper
pengemudi untuk praktik mengemudi akan beroperasi secara terus menerus jika
yang aman dan selalu memeriksa tuas ditahan pada posisi ini.
kondisi jalan untuk keselamatan Anda. OFF :
• Jika High Beam Assist tidak bisa Wiper tidak beroperasi.
beroperasi secara normal, ubah posisi INT :
headlamp secara manual antara lampu Wiper akan beroperasi secara berselang
jauh dan lampu dekat. pada interval sekaan yang sama. Untuk
• Saat memulai atau menginisialisasi memvariasikan pengaturan kecepatan, putar
kamera depan (menghidupkan ulang knob kontrol kecepatan (B).
(reboot), dll.), fitur High Beam Assist AUTO :
mungkin tidak bisa berfungsi selama Sensor hujan yang terletak di tepi atas kaca
sekitar 15 detik. depan akan mendeteksi jumlah curah hujan
dan mengontrol siklus sekaan untuk interval
yang tepat. Semakin deras curah hujan,
5-67
Fitur kenyamanan

semakin cepat wiper beroperasi. Saat

hujan berhenti, wiper akan berhenti. Untuk PERINGATAN
memvariasikan pengaturan kecepatan, putar Untuk menghindari cedera pribadi akibat
knob kontrol kecepatan. wiper kaca depan, saat kendaraan dihidup-
LO : kan dan switch wiper kaca depan ditem-
Wiper akan beroperasi pada kecepatan yang patkan dalam mode AUTO:
lebih rendah. • Jangan menyentuh tepi atas kaca depan
HI : yang menghadap ke sensor hujan.
Wiper akan beroperasi pada kecepatan yang • Jangan menyeka tepi atas kaca depan
lebih cepat.
dengan kain lembab atau basah.
Informasi • Jangan menekan kaca depan.
Jika ada banyak tumpukan salju atau es di kaca PEMBERITAHUAN
depan, defrost kaca depan selama sekitar 10
menit, atau sampai salju dan/atau es hilang • Saat mencuci kendaraan, posisikan
sebelum menggunakan wiper kaca depan untuk switch wiper pada posisi OFF untuk
memastikan pengoperasian yang benar. menghentikan pengoperasian wiper
secara otomatis. Wiper dapat beroperasi
Jika Anda tidak bisa menghilangkan salju dan/
dan rusak jika switch diposisikan ke
atau es sebelum menggunakan wiper dan washer,
mode AUTO saat mencuci kendaraan.
hal ini dapat merusak sistem wiper dan washer.
• Jangan melepas penutup sensor yang
Kontrol AUTO (Otomatis) terletak di tepi atas kaca depan sisi
penumpang. Dapat merusak komponen
sistem dan mungkin tidak ditanggung
oleh garansi kendaraan Anda.
• Karena menggunakan sensor foto, da-
pat terjadi malfungsi untuk sementara
waktu karena perubahan intensitas
cahaya di sekitar yang secara tiba-tiba
yang disebabkan oleh batu dan debu
saat mengemudi.

Washer kaca depan

B5019603
Sensor hujan yang terletak di tepi atas kaca
depan akan mendeteksi jumlah curah hujan
dan mengontrol siklus sekaan untuk interval
yang tepat.
Waktu pengoperasian wiper akan dikontrol
secara otomatis tergantung pada curah
hujan.
Saat hujan berhenti, wiper akan berhenti.
Untuk memvariasikan pengaturan sensitiv-
itas, putar knob kontrol sensitivitas.
B5019701
Jika switch wiper diatur/diset ke mode AUTO
saat tombol Start/Stop dalam posisi ON,
wiper akan beroperasi satu kali sekan untuk
melakukan self-check sistem (pengecekan
sistem secara otomatis). Atur wiper ke posisi
OFF saat wiper tidak digunakan.
5-68
 5
Dalam posisi OFF, tarik tuas secara perlahan
ke arah Anda untuk menyemprotkan cairan
pencuci pada kaca depan dan menjalankan
wiper 1-3 siklus. Operasi penyemprotan
dan sekaan akan berlanjut sampai Anda
melepaskan tuas. Jika washer tidak
berfungsi, Anda mungkin perlu menam-
bahkan cairan pencuci kaca ke reservoir
washer.
Sirkulasi udara saat menggunakan
cairan washer
Saat menggunakan cairan washer, untuk
mengurangi bau yang tidak sedap dari
cairan washer yang masuk ke kabin/
ruangan, mode resirkulasi dan A/C akan
diaktifkan secara otomatis tergantung pada
temperatur di luar. Jika Anda memilih mode
lain saat fitur sedang beroperasi, fitur akan
dilanjutkan setelah jangka waktu tertentu.
hal ini mungkin tidak akan berfungsi dalam
beberapa kondisi seperti pada cuaca yang
dingin atau kendaraan dimatikan.
Untuk lebih jelasnya, lihat bagian Fitur
Tambahan Kontrol Iklim di bab ini.

PERINGATAN
Bila temperatur di luar di bawah titik beku,
SELALU hangatkan kaca depan menggu-
nakan defroster untuk mencegah cairan
pencuci kaca membeku di kaca depan dan
mengaburkan penglihatan Anda yang dapat
mengakibatkan kecelakaan dan cedera serius
atau bahkan kematian.

PEMBERITAHUAN
• Untuk mencegah kemungkinan kerusak-
an pada pompa washer, jangan op-
erasikan washer saat reservoir cairan
kosong.
• Untuk mencegah kemungkinan kerusak-
an pada wiper atau kaca depan, jangan
mengoperasikan wiper saat kaca depan
kering.
• Untuk mencegah kerusakan pada
lengan wiper dan komponen lainnya,
jangan coba-coba memindahkan wiper
secara manual.
• Untuk mencegah kemungkinan kerusak-
an pada wiper dan sistem washer,
gunakan cairan pencuci anti beku pada
musim dingin atau cuaca dingin. 5-69
Fitur kenyamanan

SISTEM KONTROL IKLIM OTOMATIS

Panel kontrol iklim

7
6 4
11 10 9 5 3
2 8 1
18

A5019801
Sistem Infotainment (Iklim)

16
2

6
14 15 5

13 8 12 17

ONE1051115AU
Bentuk Panel kontrol atau sistem infotainment yang sebenarnya mungkin berbeda dari gambar.

1. Kontrol temperatur pengemudi

2. Kontrol temperatur penumpang
3. Tampilan arah aliran udara
4. Tampilan layar infotainment iklim
5. AUTO (kontrol otomatis)
6. Tombol pemilihan mode
7. Meningkatkan kecepatan kipas
8. Menurunkan kecepatan kipas/nonaktif
9. Defroster kaca depan

5-70
 5
10. Defroster jendela belakang
11. Kontrol asupan udara
12. Mode khusus pengemudi
13. Untuk mengaktifkan/menonaktifkan A/C (Pendingin Udara)
14. Untuk mengaktifkan/menonaktifkan Pemanasan
15. SYNC
16. Tampilan temperatur lingkungan
17. Untuk menonaktifkan Sistem
18. Tampilan layar infotainment penghangat /ventilasi udara kursi

Informasi
Gunakan kain mikrofiber bersih yang lembut untuk menyeka bekas jari dari layar
sentuh dan seka/lap dengan lembut.

5-71
Fitur kenyamanan

Iklim Panel kontrol iklim

Panel kontrol iklim

B5019901

B5019802 2. Sesuaikan temperatur dengan ikon pe-

ngaturan temperatur.
Sistem Infotainment
Sistem Infotainment

ONE1051249L
B5019902
Untuk melihat layar informasi iklim, pilih
Iklim pada layar infotainment utama saat Level
kendaraan hidup. Indikator Informasi ke-
Level
Sentuh ikon CLIMATE untuk melihat infor- AUTO Iklim cepatan
masi iklim di layar infotainment. kipas

Mode kontrol temperatur oto-

matis 3 HIGH 1~8
1. Tekan ikon AUTO atau sentuh ikon AU-
TO di layar infotainment untuk memilih
kecepatan kipas (level 1~3)

2 MEDIUM 1~6

5-72
 5
Level Jangan pernah meletakkan apa pun di dekat
Indikator Informasi ke- sensor cahaya/solar lingkungan untuk memas-
Level
AUTO Iklim cepatan tikan kontrol yang lebih baik terhadap sistem
kipas pemanasan dan pendinginan udara.
Mode kontrol temperatur
secara manual
1 LOW 1~4 Sistem pemanas dan pendingin udara dapat
dikontrol secara manual dengan memilih
fitur selain AUTO. Dalam hal ini, sistem akan
beroperasi secara berurutan sesuai dengan
urutan fitur yang dipilih.
Level kecepatan kipas hanya dapat diubah
secara manual. Saat memilih fitur lain selain AUTO saat
menggunakan pengoperasian secara otoma-
Sistem berikut ini dapat disesuaikan secara tis, fitur yang tidak dipilih akan dikontrol
individual saat kontrol iklim AUTO Hidup. secara otomatis.
Saat sistem tersebut diset/diatur, lampu
indikator AUTO akan mati. 1. Hidupkan kendaraan.
2. Atur mode ke posisi yang diinginkan.
• Level kecepatan kipas
Untuk meningkatkan efektivitas
• A/C (Pendingi Udara) pemanasan dan pendinginan udara,
• Mode pilihan pilih mode berikut ini:
• Defroster kaca depan (Saat defroster • Pemanasan:
dinonaktifkan, lampu indikator AUTO • Pendinginan:
akan menyala) 3. Atur kontrol temperatur ke posisi yang
Untuk kenyamanan Anda dan untuk diinginkan.
meningkatkan efisiensi kontrol iklim, gu-
4. Atur kontrol air intake (asupan udara)
nakan tombol AUTO dan set/atur temperatur
ke 22 °C (72 °F). ke mode Fresh atau Resirkulasi.
Untuk mengubah satuan unit temperatur 5. Atur kontrol kecepatan kipas ke
dari °C ke °F atau °F ke °C: kecepatan yang diinginkan.
Pilih Setup > General Settings > Unit > 6. Jika menginkan pendinginan udara (A/
Temperature Unit> °C/°F dari menu C), aktifkan sistem A/C.
Settings pada sistem infotainment. 7. Pilih AUTO untuk kembali ke kontrol
otomatis secara penuh dari sistem.
Informasi

B5019903

5-73
Fitur kenyamanan

Pemilihan mode
Panel kontrol iklim

B5020001
sistem Infotainment

B5020002
Arah aliran udara
Sentuh ikon arah aliran udara pada layar
infotainment untuk memilih arah aliran
udara yang diinginkan. Arah aliran udara
yang dipilih akan ditampilkan pada layar
infotainment.

5-74
 5
Arah aliran udara

A A A A

A A

D B B D
B B

C C

E E
E E

A5020001_1
Ikon atau tombol pemilihan mode akan mengontrol arah aliran udara melalui sistem ventilasi.

5-75
Fitur kenyamanan

Level Wajah (B, D) Level-Defrost (A, D)

Tekan ikon, dan lampu indikator akan
Aliran udara diarahkan ke tubuh bagian atas menyala juga indikator defroster kaca depan
dan wajah. Selain itu, setiap outlet dapat akan ditampilkan pada Panel kontrol iklim.
dikontrol untuk mengarahkan udara yang Sebagian besar aliran udara diarahkan ke
keluar dari outlet. kaca depan dan sebagian kecil diarahkan
Level Bi (B, C, D, E) ke defroster jendela samping.
Ketika mengaktifkan logika Defogging,
mode Fresh dan A/C akan diaktifkan sesuai
Aliran udara diarahkan ke muka dan lantai. dengan temperatur di luar kendaraan.
Semua Level (A, B, C, D, E, F) Jika menekan ikon lagi, lampu indikator
akan mati dan pengaturan sebelumnya akan
kembali diaktifkan.
Aliran udara diarahkan ke muka, lantai dan
kaca depan.
Level Lantai (A, C, D, E) Ventilasi pada instrument panel
Kursi depan

Sebagian besar aliran udara diarahkan ke

lantai, sebagian kecil udara diarahkan ke
kaca depan dan defroster jendela samping.
Level Lantai/Defrost (A, C, D, E)

Sebagian besar aliran udara diarahkan ke

lantai dan kaca depan dan sebagian kecil
diarahkan ke defroster jendela samping.
Level Defroster (A, D)
B5020004
Kursi belakang
Sebagian besar aliran udara diarahkan ke
kaca depan dan sebagian kecil udara
diarahkan ke defroster jendela samping.

Defroster kaca depan

B5020005
Aliran udara pada ventilasi di instrumen
panel dapat diarahkan ke atas/bawah atau
kiri/kanan menggunakan tuas pengatur
ventilasi.
B5020003
Aliran udara juga dapat DITUTUP meng-
gunakan tuas pengatur ventilasi.

5-76
 5
Kursi depan SYNC
• Gerakan tuas secara horizontal dari
kuris untuk menutup hingga tuas
berbunyi klik dan terkunci. Gerakkan
tuas sedikit ke posisi kursi untuk
menutup dan membuka.
Kursi belakang
• Gerakkan tuas ke bawah untuk menutup
aliran udara. Gerakkan tuas ke atas
untuk membuka aliran udara.

Kontrol temperatur ONE1051120AU

Panel kontrol iklim Menyesuaikan temperatur dan arah aliran
udara secara merata
Tekan SYNC (lampu indikator menyala),
temperatur penumpang dan arah aliran
udara akan diatur sama seperti pada kontrol
pengemudi.
Menyesuaikan temperatur dan arah aliran
udara secara individual
Tekan SYNC (lampu indikator mati), semua
temperatur dan arah aliran udara pada kursi
akan disesuaikan secara individual (masing-
B5020006
masing).
Sistem infotainment

Kontrol air intake (asupan udara)

ONE1051118AU
Sentuh ikon atau untuk mengatur B5020009

temperatur. Kontrol asupan udara digunakan untuk

memilih mode Fresh (udara dari luar) atau
Temperatur dapat dinaikkan atau diturunk-
mode Resirkulasi (udara dari ruangan/kabin).
an dengan penambahan sebesar 0,5°C
(1°F) untuk setiap lokasi tambahan. Ketika
diatur ke pengaturan temperatur terendah,
untuk tahap awal A/C akan beroperasi
secara terus menerus untuk mendinginkan
interior kendaraan dengan cepat. Setelah
temperatur interior cukup dingin, pilih AUTO
dan atur temperatur ke 22 °C (72 °F).
5-77
Fitur kenyamanan

Mode resirkulasi
PERINGATAN
• Mengoperasikan sistem kontrol iklim
secara terus menerus dalam mode Re-
sirkulasi untuk waktu yang lama dapat
menyebabkan kantuk bagi penumpang
di dalam kabin/ruangan. Hal ini dapat
menyebabkan hilangnya kontrol
kendaraan yang dapat menyebabkan
kecelakaan.
• Mengoperasikan sistem kontrol iklim
secara terus menerus dalam mode
Saat memilih mode Resirkulasi, udara dari Resirkulasi dengan menonaktifkan A/C
kompartemen penumpang akan disirkulasi dapat menyebabkan peningkatan
ulang melalui sistem dan dipanaskan atau kelembaban di dalam kabin/ruangan.
didinginkan sesuai dengan fitur yang dipilih. Hal ini dapat menyebabkan kaca depan
berkabut dan mengaburkan pandangan.
Mode Fresh • Jangan tidur di dalam kendaraan Anda
atau tetap berada di dalam kendaraan
Anda yang di parkir dengan menutup
jendela dan mengkatifkan pemanas
atau pendingin udara untuk waktu
yang lama. Melakukannya dapat
meningkatkan kadar karbon dioksida
di kabin/ruangan yang dapat menye-
babkan cedera serius atau kematian.
Kontrol kecepatan kipas
Panel kontrol iklim

Saat memilih mode Fresh, udara yang masuk

ke dalam kendaraan dari luar dan akan
dipanaskan atau didinginkan sesuai dengan
fitur yang dipilih.

Informasi
Disarankan untuk mengoperasikan sistem
terutama dalam mode Fresh. Gunakan mode
Resirkulasi sementara hanya jika diperlukan.
Pengoperasian pemanas udara yang lama dalam B5020012
mode Resirkulasi dan tanpa mengaktifkan A/C
dapat menyebabkan kaca depan berembun. Selain
itu, mengaktifkan A/C dalam waktu yang lama
dalam mode Resirkulasi dapat menyebabkan
udara yang terlalu kering dan tidak lembab di
kabin/ruangan dan dapat menimbulkan bau apek
pada ventilasi karena udara yang tidak berubah.

5-78
 5
sistem Infotainment layar infotainment kontrol iklim, sebagian
besar udara dingin dialirkan ke kursi
pengemudi. Namun, sebagian udara dingin
mungkin akan dialirkan dari ventilasi posisi
kursi lain untuk menjaga udara dalam
ruangan agar tetap nyaman.
Jika Anda mengkatifkan ikon tersebut tanpa
adanya penumpang di kursi penumpang
depan, konsumsi energi akan berkurang.
Ikon DRIVER ONLY akan dinonaktifkan
dalam kondisi berikut:
1) Defrost aktif
ONE1051121AU 2) Menyentuh kembali tombol DRIVER
Kecepatan kipas dapat diatur pada ONLY
kecepatan yang diinginkan dengan Pendingin udara (A/C)
menyesuaikan ikon pada panel kontrol
iklim.
Akan lebih banyak udara yang dialirkan
dengan kecepatan kipas yang lebih tinggi.
Menekan ikon atau tombol OFF akan
mematikan kipas.

Informasi
Untuk membantu meningkatkan suara input
pada suara mikrofon, kecepatan kipas mungkin
akan secara otomatis menurun selama beberapa
menit ketika Anda mengaktifkan mode voice ONE1051123AU

recognition (pengenalan suara) atau hands-free Sentuh ikon CLIMATE di panel kontrol iklim.
Layar informasi iklim akan ditampilkan pada
PEMBERITAHUAN layar infotainment. Sentuh ikon A/C pada la-
Mengoperasikan kipas saat tombol Start/ yar infotainment untuk mengaktifkan (lampu
Stop dalam posisi OFF dapat menyebabkan indikator menyala) dan menonaktifkan A/C.
daya baterai habis. Operasikan kipas saat
kendaraan berjalan. Ikon HEAT (Pemanas)
Hanya untuk pengemudi

ONE1051124AU

ONE1051122AU Sentuh ikon CLIMATE di panel kontrol iklim.

Jika Anda menyentuh ikon DRIVER ONLY Layar informasi iklim akan ditampilkan pada
( ) dan lampu indikator menyala di

5-79
Fitur kenyamanan

layar infotainment. Sentuh ikon HEAT di layar 2. Atur kontrol asupan udara ke mode
infotainment untuk mengaktifkan pemanas fresh atau resirkulasi.
(lampu indikator akan menyala). 3. Atur temperatur ke posisi yang
Sentuh tombolnya lagi untuk menonaktifkan diinginkan.
pemanas. 4. Atur kecepatan kipas ke kecepatan
Pendinginan dan pemanasan udara meng- yang diinginkan.
gunakan daya dari baterai. Jika Anda meng- 5. Jika menginginkan, aktifkan A/C
gunakan pemanas atau pendingin udara dengan temperatur yang diset/diatur
terlalu lama, jarak ke kosong (estimasi jarak ke maksimal untuk menghilangkan
tempuh kendaraan dari daya full sampai kelembapan udara sebelum masuk ke
habis) dapat berkurang karena konsumsi ruangan/kabin.
daya yang terlalu besar. Jika kaca depan berkabut, pilih mode
Matikan pemanas dan pendingin udara jika Defrost Depan ( ).
tidak diperlukan.
Tip pengoperasian
Mode OFF (Nonaktif)
• Untuk mencegah debu atau asap yang
tidak menyenangkan masuk ke dalam
kendaraan melalui sistem ventilasi, atur
sementara kontrol pemasukan udara ke
mode resirkulasi. Kembalikan kontrol
dari mode Resirkulasi ke mode Fresh
ketika udara yang tidak menyenangkan
dari luar telah berkurang. Ini akan mem-
bantu pengemudi agar tetap waspada
dan nyaman.
• Untuk membantu mencegah bagian
B5020017 dalam kaca depan berembun, atur
Sentuh ikon OFF untuk menonaktifkan kontrol asupan udara ke mode fresh
sistem kontrol iklim. dan kecepatan kipas ke posisi yang
diinginkan, hidupkan sistem pendingin
udara (A/C), dan sesuaikan kontrol tem-
Pengoperasian sistem peratur ke temperatur yang diinginkan.
Pendingin udara (A/C)
Pendinginan/Ventilasi
Sistem pendingin udara Kendaraan
1. Pilih mode Level Wajah ( ) pada layar
HYUNDAI Anda diisi dengan refrigeran
infotainment.
R-134a atau R-1234yf.
2. Atur kontrol asupan udara ke mode
fresh atau resirkulasi. 1. Sentuh ikon [CLIMATE] untuk
menampilkan informasi iklim pada
3. Atur temperatur ke posisi yang layar infotainment.
diinginkan.
2. Pilih ikon A/C (lampu indikator
4. Atur kecepatan kipas ke kecepatan menyala) pada layar informasi iklim
yang diinginkan. untuk mengaktifkan A/C.
3. Atur temperatur ke rendah.
Pemanasan 4. Atur arah aliran udara dengan menyen-
tuh ikon pemilihan mode.
1. Pilih mode Level Lantai ( ) di layar
infotainment. 5. Sentuh ikon HEAT (lampu indikator
mati) untuk mengaktifkan A/C.

5-80
 5
Saat menginginkan pendinginan yang mak- [C] : Filter udara kontrol iklim
[D] : Blower
simum, atur temperatur ke posisi terendah, [E] : Inti evaporator
lalu atur kontrol kecepatan kipas ke pengat- [F] : PTC & kondensor bagian dalam
uran tertinggi. Filter udara kabin dipasang di belakang
Tip pengoperasian sistem pendingin udara bagasi depan. Filter akan menyaring debu
(A/C) atau polutan lain yang masuk ke dalam
kendaraan melalui sistem pemanas dan
• Jika kendaraan diparkir di bawah terik pendingin udara.
sinar matahari selama cuaca panas,
Kami merekomendasikan penggantian filter
buka jendela sebentar agar udara panas
udara kabin dilakukan di dealer resmi
di dalam kendaraan keluar.
HYUNDAI sesuai dengan jadwal perawatan.
• Setelah pendinginan udara dirasakan Jika kendaraan dikemudikan dalam kondisi
cukup, ubah kembali dari mode resirku- yang berat seperti jalan yang berdebu atau
lasi ke mode fresh. kasar, diperlukan pemeriksaan dan pember-
• Untuk membantu mengurangi kelem- sihan filter udara kabin yang lebih rutin.
bapan di dalam jendela ketika hujan Jika laju aliran udara tiba-tiba menurun,
atau cuaca lembap, kurangi kelembapan kami menyarankan agar sistem diperiksa di
di dalam kendaraan dengan mengop- dealer resmi HYUNDAI.
erasikan sistem A/C dengan menutup
jendela dan sunroof (atau solar roof) Memeriksa jumlah refrigeran A/C
• Gunakan sistem pendingin udara (A/C) dan oli kompresor
setiap bulannya hanya selama beberapa Jika jumlah refrigeran rendah, performa A/
menit untuk memastikan kinerja sistem C akan berkurang. Pengisian berlebih juga
yang maksimal. akan mengurangi performa sistem A/ C.
• Jika Anda mengoperasikan A/C secara Oleh karena itu, jika menemukan operasi
berlebihan, perbedaan antara temper- yang tidak normal, kami merekomendasikan
atur udara di luar dan temperatur pada agar sistem diperiksa oleh dealer resmi
kaca depan dapat menyebabkan per- HYUNDAI. N
mukaan luar kaca depan berkabut, yang
menyebabkan hilangnya jarak pandang. PEMBERITAHUAN
Dalam hal ini, atur pemilihan mode ke Penting bahwa menggunakan tipe dan
posisi dan kontrol kecepatan kipas ke jumlah oli dan refrigeran yang benar. Jika
kecepatan terendah. tidak, dapat terjadi kerusakan pada
Perawatan sistem kompresor dan sistem operasi yang tidak
normal. Untuk mencegah kerusakan sistem
Filter udara kabin A/C di kendaraan Anda, sistem A/C hanya
boleh diservis oleh teknisi yang terlatih dan
bersertifikat.

PERINGATAN
Kendaraan dilengkapi dengan refrigeran
R-134a

[A] : Udara dari luar

[B] : Resirkulasi udara

5-81
Fitur kenyamanan

Contoh

Karena refrigeran dioperasikan pada tekanan

sangat tinggi, sistem A/C hanya boleh dis-
ervis oleh teknisi terlatih dan bersertifikat.
Semua refrigeran harus ditangani dengan
peralatan yang tepat.
OHYK059003
Melepaskan refrigeran langsung ke atmosfer
Setiap simbol dan spesifikasi pada label
berbahaya bagi individu dan lingkungan.
refrigerant A/C direpresentasikan sebagai
Mengabaikan peringatan ini dapat menye-
berikut:
babkan cedera serius.
1. Klasifikasi refrigeran
2. Jumlah refrigeran
PERINGATAN 3. Klasifikasi oli kompresor
4. Perhatian
5. Refrigeran mudah terbakar
6. Agar meminta teknisi terlatih untuk
memperbaiki sistem A/C
7. Panduan servis

B5020201

Label refrigerant A/C

Anda dapat mengetahui tipe refrigeran A/C

yang digunakan pada kendaraan Anda pada
label yang terletak di sisi kiri penutup atas
kap motor.

5-82
 5
DEFROSTING DAN Untuk defog bagian dalam
DEFOGGING KACA kaca depan
DEPAN

PERINGATAN
Pemanasan kaca depan
Jangan gunakan posisi selama meng-
operasikan pendinginan udara dalam cuaca
yang sangat lembab. Perbedaan antara
temperatur udara di luar dan temperatur
kaca depan dapat menyebabkan permukaan
luar kaca depan berkabut, yang bisa
B5020401
menyebabkan hilangnya jarak pandang se-
hinggi bisa menyebabkan kecelakaan yang 1. Pilih kecepatan kipas yang diinginkan.
mengakibatkan cedera serius atau kematian. 2. Pilih temperatur yang diinginkan.
Dalam hal ini, atur pemilihan mode ke posisi 3. Sentuh ikon defroster ( ).
dan kontrol kecepatan kipas ke kecepat-
an yang lebih rendah. 4. Saat logika defogging diaktifkan, mode
• Untuk kinerja defrost (pencairan) yang Fresh dan A/C akan diaktifkan secara
maksimal, atur kontrol temperatur dan otomatis sesuai dengan temperatur di
kecepatan kipas ke pengaturan terting- luar.
gi. Periksa untuk memastikan kontrol asupan
• Jika menginginkan aliran udara yang udara dalam mode Fresh. Jika lampu
hangat ke lantai saat defrosting atau indikator kontrol asupan udara menyala,
defogging, atur mode ke posisi defrost sentuh ikon sekali untuk mengaktifkan
lantai. mode Fresh (lampu indikator mati).
• Sebelum mengemudi, bersihkan semua Jika memilih posisi , kecepatan kipas
salju dan es dari kaca depan, jendela akan secara otomatis meningkat.
belakang, spion luar, dan semua jendela
samping.
• Bersihkan semua salju dan es dari kap Untuk defrost bagian luar kaca
motor dan inlet udara pada cowl grill depan
untuk meningkatkan efisiensi pemanas
dan defroster dan untuk mengurangi
kemungkinan berembunnya bagian
dalam pada kaca depan.

B5020501

1. Atur kecepatan kipas ke posisi tertinggi.

2. Atur temperatur ke posisi paling panas
(HI).

5-83
Fitur kenyamanan

3. Sentuh ikon defroster ( ).

4. Ketika logika Defogging diaktifkan,
mode fresh dan A/C akan diaktifkan
sesuai dengan temperatur di luar.
Periksa untuk memastikan kontrol asupan
udara dalam mode Fresh. Jika lampu
indikator kontrol asupan udara menyala,
sentuh ikon sekali lagi untuk mengaktifkan
mode Fresh (lampu indikator mati).
Jika memilih posisi , kecepatan kipas yang
lebih rendah akan diatur ke kecepatan kipas B5020801
yang lebih tinggi.
Defroster akan memanaskan kaca be-
lakang untuk menghilangkan embun yang
Logika defogging membeku, kabut, dan es dari interior dan
Untuk mengurangi kemungkinan berem- eksterior kaca belakang, saat kendaraan
bunnya bagian dalam kaca depan, asupan berjalan.
udara atau A/C akan dikontrol secara • Untuk mengaktifkan defroster kaca
otomatis sesuai dengan kondisi tertentu belakang, sentuh ikon kaca belakang
seperti posisi . Untuk membatalkan atau
yang terletak di panel kontrol tengah.
mengatur ulang logika defogging, lakukan
hal berikut. Indikator pada defroster kaca belakang
akan menyala saat defroster aktif.
1. Tekan tombol Start/Stop ke posisi ON.
• Untuk menonaktifkan defroster, sen-
2. Sentuh ikon defroster ( ) atau ( ).
tuh kembali tombol defroster kaca
3. Saat menyentuh ikon A/C, sentuh ikon belakang.
kontrol asupan udara setidaknya 5 kali
dalam 3 detik.
Indikator kontrol asupan udara akan Informasi
berkedip 3 kali untuk menunjukkan bahwa • Jika ada penumpukan salju yang tebal di
logika defogging telah dinonaktifkan. Ulangi
kaca belakang, bersihkan sebelum meng-
langkahnya lagi untuk mengaktifkan kembali
logika defogging. operasikan defroster belakang.
Indikator kontrol asupan udara akan • Defroster kaca belakang akan dinonaktifkan
berkedip 6 kali untuk menunjukkan bahwa secara otomatis setelah sekitar 20 menit
logika defogging telah diaktifkan. atau ketika tombol Start/Stop dalam posisi
Jika daya baterai habis atau terputus, daya OFF.
baterai akan status logika defog akan diatur Defroster spion luar
ulang (reset). Jika kendaraan Anda dilengkapi dengan
defroster spion luar, defroster akan ber-
Defroster kaca belakang operasi pada saat yang sama ketika Anda
mengaktifkan defroster kaca belakang.
PEMBERITAHUAN
Untuk mencegah kerusakan pada elemen
konduktor defroster kaca belakang (kaca pin-
tu bagasi) yang terpasang pada permukaan
bagian dalam kaca belakang, jangan sekali-
kali menggunakan peralatan tajam atau
cairan pembersih jendela yang mengandung
bahan abrasif untuk membersihkan jendela.

5-84
 5
FITUR TAMBAHAN • Sistem kontrol iklim dioperasikan dari
jarak jauh
KONTROL IKLIM
Informasi
A/C Automatic Drying • Fitur A/C Automatic Drying akan me-
jika dilengkapi ngurangi bau A/C tetapi mungkin tidak bisa
menghilangkan semua bau.
Fitur A/C Automatic Drying akan menge-
ringkan kelembapan di A/C dan mengurangi • Fitur A/C Automatic Drying tidak akan
bau A/C. Motor blower secara otomatis beroperasi jika level daya baterai yang
akan beroperasi selama 30 menit setelah tersisa tidak mencukupi untuk mencegah
kendaraan dimatikan. pengurasan daya baterai.
Sistem auto defogging
Mengaktifkan atau menonaktifkan
A/C Automatic Drying
Fitur A/C Automatic Drying dapat diaktifkan
dan dinonaktifkan dengan memilih Setup
> Vehicle Settings > Climate > Climate
Features > A/C Automatic Drying dari sis-
tem infotainment. Lihat informasi tambahan
di buku panduan sistem infotainment yang
disertakan.
Jika kondisi pengoperasian terpenuhi setelah
pengaturan fitur, kondisi pengoperasian
akan ditampilkan pada sistem infotainment B5021201
dan motor blower akan beroperasi secara Auto defogging akan membantu mengu-
otomatis. rangi kemungkinan bagian dalam pada kaca
Saat fitur A/C Automatic Drying diaktifkan, depan berkabut dengan secara otomatis
A/C akan mengatur kecepatan kipas ke level akan mendeteksi kelembapan di bagian
ketiga, memilih mode Fresh, dan meng- dalam kaca depan.
arahkan aliran udara ke lantai.
Informasi
Kondisi pengoperasian Sistem auto defogging mungkin tidak akan
Fitur A/C Automatic Drying beroperasi dalam beroperasi secara normal, saat temperatur di luar
kondisi berikut: di bawah -10 °C (14 °F).
• Kendaraan dimatikan setelah meng-
operasikan A/C selama jangka waktu
tertentu
Saat Sistem Auto Defogging beroperasi, indikator
• Level daya baterai 12 volt cukup
akan menyala.
• Temperatur luar berada di atas tingkat
tertentu Jika terdeteksi kelembaban yang tinggi di
dalam kendaraan, Sistem Auto Defogging
Kondisi tidak beroperasi akan diaktifkan. Tahapan berikut ini akan
Fitur A/C Automatic Drying berhenti ber- dilakukan secara otomatis:
operasi dalam kondisi berikut: Tahap 1) A/C akan diaktifkan.
• Fitur A/C Automatic Drying telah ber- Tahap 2) Kontrol asupan udara akan berubah
operasi selama 3 menit ke mode Fresh.
• Tombol Start/Stop ditekan, atau ken-
daraan hidup 5-85
Fitur kenyamanan

Tahap 3) Mode akan berubah menjadi • Saat Sistem Auto Defogging beroperasi,
defrost untuk mengarahkan aliran udara ke pengaturan kecepatan kipas, pengaturan
kaca depan. temperatur, dan pemilihan kontrol asupan
Tahap 4) Kecepatan kipas akan diatur ke udara semuanya dinonaktifkan.
MAX.
Jika A/C dinonaktifkan atau memilih mode PEMBERITAHUAN
resirkulasi secara manual saat Sistem Auto Jangan melepas penutup sensor yang
Defogging aktif, indikator Sistem Auto De- terletak di tepi atas kaca depan.
fogging akan berkedip 3 kali untuk menan- Bisa mengakibatkan kerusakan pada kom-
dakan bahwa pengoperasian manual telah ponen sistem dan mungkin tidak ditanggung
dibatalkan. oleh garansi kendaraan Anda.
Mengaktifkan atau menonaktifkan Auto dehumidify
Sistem Auto Defogging jika dilengkapi
Sistem kontrol iklim Untuk meningkatkan kualitas udara di kabin/
Sentuh ikon defroster kaca depan selama 3 ruangan dan mengurangi pengkabutan pada
detik saat tombol Start/Stop dalam posisi kaca depan, mode resirkulasi akan dinon-
ON. Ketika Sistem Auto Defogging dinonak- aktifkan secara otomatis setelah sekitar 5
tifkan, simbol ADS OFF akan berkedip 3 kali menit, tergantung pada temperatur di luar,
dan ADS OFF akan ditampilkan pada layar dan asupan udara akan berubah ke mode
informasi kontrol iklim. fresh.
Saat Sistem Auto Defogging diaktifkan,
simbol ADS OFF akan berkedip 6 kali tanpa Mengaktifkan atau menonaktifkan
sinyal. Auto Dehumidify
Sistem kontrol iklim
Sistem infotainment
Untuk mengaktifkan atau menonaktifkan
Sistem Auto Defogging dapat diaktifkan fitur Auto Dehumidify, pilih mode Level
dan dinonaktifkan dengan memilih Setup wajah ( ) dan sentuh ikon kontrol asupan
> Vehicle Settings> Climate > Defog/De- udara ( ) setidaknya 5 kali dalam 3 detik.
frost Options > Auto Defog dari sistem Saat Auto Dehumidify diaktifkan, indikator
infotainment. tombol kontrol asupan udara akan berkedip
6 kali. Saat dinonaktifkan, indikator akan
Informasi berkedip 3 kali.
Sistem infotainment dapat berubah setelah
Sistem infotainmen
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem Auto Dehumidify dapat diaktifkan dan
infotainment dan panduan referensi cepat. dinonaktifkan dengan memilih Setup >
Vehicle Settings > Climate > Automatic
Ventilation > Auto Dehumidify fdari sistem
Informasi infotainmen.
• Saat A/C diaktifkan oleh Sistem Auto De-
fogging, jika mencoba untuk menonaktifkan Informasi
A/C, indikator akan berkedip 3 kali dan A/ Jika daya baterai (12V) habis atau terputus,
C tetap akan aktif. pengaturan Auto dehumidify akan diatur ulang
• Untuk menjaga efektivitas dan efisiensi (reset). Sesuaikan kembali pengaturan untuk
Sistem Auto Defogging, jangan memilih mengaktifkan atau menonaktifkan fitur Auto
dehumidify.
mode Resirkulasi saat sistem sedang
beroperasi. PEMBERITAHUAN
Sistem infotainment dapat berubah setelah
5-86
 5
pembaruan perangkat lunak. Untuk infor- • Jendela secara otomatis akan menutup
masi lebih jelasnya, lihat panduan manual sebelum memasuki terowongan dan
pada sistem infotainment dan panduan area yang membutuhkan resirkulasi
referensi cepat. udara. Jendela akan terbuka ke posisi
sebelumnya setelah melewati area
Resirkulasi udara di dalam sunroof tersebut. Jika switch power window
jika dilengkapi
dioperasikan sebelum jendela terbuka,
Saat sunroof dibuka, mode fresh akan dipilih jendela tidak akan terbuka ke posisi
secara otomatis. Pada saat ini, jika Anda semula.
menekan tombol kontrol asupan udara,
mode resirkulasi akan dipilih tetapi akan • Kontrol otomatis yang berhubungan
berubah kembali ke mode fresh setelah 3 dengan terowongan hanya tersedia un-
menit. Saat sunroof ditutup, posisi asupan tuk model dengan fitur jendela otomatis
udara akan kembali ke posisi semula yang sekali sentuh untuk semua kursi.
telah dipilih. • Untuk menggunakan fitur ini, harus di-
aktifkan dari menu Settings pada sistem
infotainment. Pilih:
Sirkulasi udara saat menggu-
nakan cairan washer - Setup > Vehicle Settings > Climate >
Recirculate air > Others
Mode resirkulasi akan diaktifkan secara
otomatis untuk mengurangi bau tidak sedap Informasi
dari cairan washer yang masuk ke kabin/ Sistem infotainment dapat berubah setelah
ruangan saat menggunakan washer kaca pembaruan perangkat lunak. Untuk informasi
depan. lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.
Untuk mengaktifkan dan Menon-
aktifkan saat Penggunaan Cairan
Washer diaktifkan Kontrol Otomatis yang Meng-
Aktifkan saat Penggunaan Cairan Washer gunakan Pengaturan Kontrol
dapat diaktifkan dan dinonaktifkan dengan Iklim (untuk kursi pengemudi)
memilih Setup > Vehicle Settings >
Temperatur penghangat kursi pengemudi,
Climate > Internal air circulation > Acti-
kursi berventilasi udara, dan pemanas roda
vation on washer fluid use dari sistem
kemudi akan dikontrol secara otomatis
infotainment.
tergantung pada temperatur di dalam dan
di luar kendaraan saat kendaraan berjalan.
Informasi
Sistem infotainment dapat berubah setelah Untuk menggunakan fitur ini, harus
pembaruan perangkat lunak. Untuk informasi diaktifkan dari menu Settings pada sistem
lebih jelasnya, lihat panduan manual pada sistem infotainment. Pilih:
infotainment dan panduan referensi cepat. • Setup > Vehicle Settings > Seats >
Heated/Ventilated Features >
Mode resirkulasi plus Warmer/Ventilation Features> Link to
jika dilengkapi
Climate Settings for Auto-Adjustment>
• Untuk mencegah masuknya udara kotor Driver Seat Warmer/ Ventilation
ke dalam kendaraan saat melewati
terowongan, fitur ini akan secara otomatis Untuk lebih jelasnya tentang Kontrol
menutup jendela dan mengalihkan Kenyamanan Otomatis, lihat “Penghangat
sistem kontrol iklim ke mode Resirkulasi Kursi, halaman 16” dan “Kursi berventilasi
selama sekitar 7 detik sebelum mema- udara, halaman 18” di bab 3 dan bagian
suki terowongan berdasarkan informasi “Pemanas Roda Kemudi” dalam bab ini.
peta navigasi dan kecepatan kendaraan.

5-87
Fitur kenyamanan

Smart ventilation KOMPARTEMEN

jika dilengkapi
PENYIMPANAN
Sistem smart ventilation akan menjaga
kondisi udara yang nyaman/segar di dalam
ruangan penumpang dengan mendeteksi/ PERINGATAN
mengontrol temperatur dan kelembaban Jangan pernah menyimpan pemantik api,
secara otomatis, saat Anda mengemudikan tabung gas, atau bahan yang mudah ter-
kendaraan dengan menonaktifkan sistem bakar/meledak lainnya di dalam kendaraan.
kontrol iklim. Saat sistem smart ventilation Benda-benda ini dapat terbakar dan/atau
mulai beroperasi, pesan “SMART VENTILA- meledak jika kendaraan terkena temperatur
TION ON” akan ditampilkan selama 5 detik. panas dalam waktu yang lama.
• Sistem smart ventilation akan berhenti
beroperasi, ketika memilih tombol PERINGATAN
BLOWER DOWN OFF dari sistem kontrol SELALU jaga agar penutup kompartemen
iklim. penyimpanan tetap tertutup rapat saat
• Sistem smart ventilation akan berhenti mengemudi. Objek di dalam kendaraan Anda
beroperasi, ketika tombol apa pun dari bisa bergerak secepat kendaraan. Jika Anda
sistem kontrol iklim dipilih untuk peng- harus berhenti atau berbelok dengan cepat,
operasian. atau jika terjadi kecelakaan, objek tersebut
• Sistem smart ventilation mungkin dapat terlempar keluar dari kompartemen
tidak akan beroperasi, saat kendaraan dan dapat menyebabkan cedera jika men-
dikemudikan pada kecepatan yang genai pengemudi atau penumpang.
rendah.
PEMBERITAHUAN
Untuk menghindari kemungkinan pencurian,
jangan tinggalkan barang yang berharga di
kompartemen penyimpanan.
Penyimpanan di konsol tengah
Console Box

B5022101
Untuk membukanya :
Pegang dan tahan kuncian pada sandaran
tangan lalu angkat penutupnya.
• Tempat ini menyediakan kompartemen
penyimpanan untuk objek.

5-88
 5
Laci dashboard FITUR INTERIOR
Tipe A

Tempat minuman
Depan

B5022201

Tipe B

B5023101
Belakang

B5022202

Untuk membukanya:
Tarik tuas (1).
B5023102

PERINGATAN Cangkir atau kaleng minuman kecil dapat

SELALU tutup pintu laci dashbord setelah ditempatkan pada tempat minuman.
digunakan.
Pintu laci dashbord yang terbuka dapat PERINGATAN
menyebabkan cedera serius pada
penumpang jika terjadi kecelakaan, • Hindari memulai menggerakan
kendaraan dan melakukan pengereman
meskipun penumpang tersebut menggu- yang mendadak saat tempat minuman
nakan sabuk pengaman. digunakan untuk mencegah minuman
Anda tumpah. Jika cairan panas yang
PEMBERITAHUAN tumpah, Anda bisa menalami luka
Menggunakan tenaga yang berlebihan pada bakar. Luka bakar pada pengemudi
dapat menyebabkan hilangnya kontrol
laci dashboard dapat merusak rel penggeser kendaraan yang bisa mengakibatkan
atau tuas. kecelakaan.
• Jangan menempatkan cangkir, botol,
kaleng, dll. yang tidak tertutup atau
tidak ada pengamannya, pada tempat
minuman yang berisi cairan panas saat
kendaraan sedang bergerak. Berhenti
mendadak maupun benturan dapat
mengakibatkan cedera.
5-89
Fitur kenyamanan

• Gunakan hanya cangkir lunak pada

tempat minuman. Benda yang keras PERINGATAN
dapat melukai Anda jika terjadi kece- Untuk keselamatan Anda, jangan sampai
lakaan. menghalangi pandangan Anda saat meng-
gunakan sunvisor.
PERINGATAN PEMBERITAHUAN
Jauhkan kaleng atau botol dari sinar mata-
hari secara langsung dan jangan menaruh • Tab (5) yang berdekatan dengan cermin
pada kendaraan yang panas. Benda tersebut rias pada sunvisor dapat digunakan
mungkin bisa meledak. untuk menyimpan tiket tol atau tiket
parkir. Berhati-hatilah saat memasukkan
PEMBERITAHUAN tiket ke tempat tiket untuk menghindari
• Tutup minuman Anda saat mengemudi kerusakan. Jangan menaruh beberapa
untuk mencegah minuman Anda tiket pada tempat tiket karena hal ini
tumpah. Jika cairan tumpah, cairan juga dapat merusak tab penahan.
tersebut dapat masuk ke sistem • Selalu atur switch lampu cermin rias
elektronik/kelistrikan kendaraan dan dalam posisi off jika tidak digunakan.
merusak komponen listrik/elektronik. Jika sunvisor ditutup tanpa mematikan
• Saat membersihkan cairan yang lampu, daya baterai dapat habis atau
tumpah, jangan keringkan tempat merusak sunvisor.
minuman pada temperatur yang tinggi.
Hal ini dapat merusak tempat minuman. Power outlet
Sunvisor (Pelindung matahari) Depan

4
5 3
2

B5023601
B5023401
Untuk menggunakan sunvisor, tarik ke Kompartemen bagasi
bawah.
Untuk menggunakan sunvisor untuk meng-
halangi sinar matahari dari jendela samping,
tarik ke bawah, lepaskan dari braket (1) dan
ayunkan ke samping (2) ke arah jendela.
Untuk menggunakan cermin rias, tarik ke
bawah sunvisor dan geser penutup cermin
rias (3).
Sesuaikan sunvisor ke depan atau ke be-
lakang (4) sesuai kebutuhan (jika dilengkapi).
Gunakan tempat tiket (5) untuk menyimpan
tiket.
B5023602
Tutup penutup cermin rias dengan kencang
dan kembalikan sunvisor ke posisi semula
setelah digunakan.
5-90
 5
Power outlet (stop kontak) dirancang untuk Charger USB
menyediakan daya untuk ponsel atau jika dilengkapi
perangkat lain yang dirancang untuk ber-
Depan
operasi dengan sistem kelistrikan kendaraan.
Perangkat harus mengambil daya kurang dari
180 W (Watt) dengan kendaraan yang hidup.

PERINGATAN
Jangan sampai tersengat listrik. Jangan
letakkan jari Anda atau benda asing (pin,
dll.) ke power outlet atau menyentuh power
outlet dengan tangan yang basah.

PEMBERITAHUAN
Untuk mencegah kerusakan pada power B5023701
outlet: Belakang
• Gunakan power outlet hanya saat
kendaraan hidup dan lepaskan steker
aksesoris setelah digunakan. Menggu-
nakan steker aksesoris untuk waktu
yang lama dengan mematikan
kendaraan dapat menyebabkan daya
baterai habis.
• Hanya gunakan aksesoris listrik 12V
dengan kapasitas daya listrik kurang
dari 180 W (Watt).
• Sesuaikan A/C atau pemanas ke level B5023702
pengoperasian terendah saat menggu-
Charger USB dirancang untuk mengisi ulang
nakan power outlet.
daya baterai perangkat listrik yang beruku-
• Tutup penutup power outlet jika tidak ran kecil dengan menggunakan kabel USB.
digunakan.
Daya perangkat listrik dapat diisi ulang saat
• Beberapa perangkat elektronik dapat tombol Start/Stop dalam posisi ON atau
menyebabkan interferensi elektronik START.
saat dicolokkan ke power outlet
Status pengisian daya baterai dapat dipan-
kendaraan. Perangkat ini dapat menye-
tau di perangkat elektrik.
babkan audio statik yang berlebihan
dan malfungsi pada sistem elektronik Lepaskan kabel USB dari port USB setelah
lain atau perangkat yang digunakan di digunakan.
dalam kendaraan Anda. • Smartphone atau tablet PC mungkin
• Tekan steker sedalam mungkin. Jika akan terasa lebih hangat selama proses
kontak tidak benar, steker bisa overheat pengisian daya. Ini tidak menunjukkan
dan sekring bisa putus. malfungsi apa pun dengan sistem
pengisian daya.
• Pasang perangkat listrik/elektronik yang
dilengkapi baterai dengan proteksi • Smartphone atau tablet PC, yang men-
pembalik arus. Arus dari baterai dapat gadopsi metode pengisian daya yang
mengalir ke sistem kelistrikan/elektronik berbeda, mungkin tidak dapat diisi daya
kendaraan dan menyebabkan sistem dengan benar. Dalam hal ini, gunakan
mengalami malfungsi. pengisi daya khusus untuk perangkat
Anda.
5-91
Fitur kenyamanan

• Terminal pengisian daya hanya untuk smartphone atau kunjungi situs web pro-
mengisi daya perangkat. Jangan dusen smartphone Anda untuk memeriksa
gunakan terminal pengisian daya baik apakah smartphone Anda mendukung
untuk mengaktifkan audio atau untuk teknologi Qi.
memutar media pada sistem Proses pengisian daya wireless akan dimulai
infotainment. ketika Anda meletakkan smartphone yang
PEMBERITAHUAN mendukung Qi pada unit pengisian daya
wireless.
• Gunakan charger USB saat kendaraan
dihidupkan. Menggunakan charger 1. Keluarkan objek lain, termasuk smart
USB untuk waktu yang lama dengan key, dari unit pengisian daya wireless.
mematikan kendaraan mati dapat Jika tidak, proses pengisian daya
menyebabkan daya baterai habis. wireless dapat terganggu. Tempatkan
• Untuk mencegah kerusakan pada ponsel di tengah pad pengisi daya.
charger USB: 2. Lampu indikator berwarna oranye akan
- Jangan memasukkan benda asing menyala saat smartphone sedang diisi
atau menumpahkan cairan ke dalam daya. Lampu indikator akan berubah
outlet. Bisa merusak outlet charging menjadi hijau saat pengisian daya pada
USB. smartphone selesai.
- Jangan gunakan perangkat yang 3. Anda dapat Mengaktifkan atau Menon-
menkonsumsi arus melebihi 2.100 aktifkan fitur pengisian daya wireless
mA (2,1 A). dalam mode Settings dari sistem
infotainment. Pilih:
Sistem pengisian daya smart- • Setup > Vehicle Settings > Conve-
phone dengan wireless nience > Wireless Charging System
jika dilengkapi for Mobile Devices

Informasi
Sistem infotainment dapat berubah setelah
B
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.
Jika smartphone Anda tidak bisa mengisi
A
daya:
• Ubah sedikit posisi smartphone pada
pad pengisi daya.
B5023901 • Pastikan lampu indikator berwarna
[A] : Lampu indikator
oranye menyala. Lampu indikator akan
[B] : pad pengisian daya berkedip oranye selama 10 detik jika
Pada model tertentu, kendaraan dilengkapi terjadi malfungsi pada sistem pengisian
dengan pengisi daya smart-phone dengan daya wireless.
wireless. Dalam kasus ini, hentikan sementara proses
pengisian daya, dan coba kembali mengisi
Sistem ini bisa digunakan jika semua pintu daya smartphone Anda.
tertutup, dan saat tombol Start/Stop dalam
posisi ON atau START. Sistem akan memperingatkan Anda dengan
menampilkan pesan di layar LCD jika smart-
Untuk mengisi daya ponsel phone masih berada pada unit pengisian
Sistem pengisian daya ponsel wireless hanya daya wireless setelah kendaraan dimatikan
mengisi daya smartphone yang didukung dan pintu depan dibuka.
Qi ( ). Baca label di sampul aksesoris
5-92
 5
Untuk beberapa pabrika smartphone, sistem • Jika smartphone tidak sepenuhnya
mungkin tidak akan memperingatkan Anda menyentuh pad pengisi daya, pengisian
meskipun smartphone ditinggalkan pada daya wireless mungkin tidak bisa
unit pengisian daya wireless. Hal ini karena beroperasi dengan benar.
karakteristik khusus dari smartphone dan • Beberapa benda magnetis seperti kartu
bukan malfungsi pada unit pengisian daya kredit, kartu telepon, atau tiket kereta
api dapat rusak jika tertinggal dengan
wireless. smartphone selama proses pengisian
PEMBERITAHUAN daya.
• Bila ada smartphone tanpa fitur
• Sistem pengisian daya wireless pada pengisian daya wireless atau benda
smartphone mungkin tidak mendukung logam diletakkan pada pad pengisi
smartphone tertentu, yang tidak diver- daya, mungkin akan terdengar bunyi
ifikasi untuk spesifikasi Qi ( ). pelan. Bunyi pelan ini disebabkan oleh
• Saat meletakkan smartphone Anda di kompatibilitas kendaraan yang mem-
pad pengisi daya, posisikan smartphone bedakan objek yang ditempatkan pada
di tengah pad untuk kinerja pengisian pad pengisi daya. Hal itu tidak akan
daya yang optimal. Jika smartphone mempengaruhi kendaraan Anda atau
Anda miring ke samping, kecepatan smartphone dengan cara apapun.
pengisian daya mungkin lebih rendah
dan dalam beberapa kasus smartphone
mungkin akan mengalami konduksi Informasi
panas yang lebih tinggi. Jika tombol Start/Stop dalam posisi OFF,
• Dalam beberapa kasus, pengisian daya pengisian daya juga akan berhenti.
wireless mungkin akan berhenti untuk
sementara waktu saat menggunakan Vehicle to load (V2L)
smart key, baik saat menghidupkan jika dilengkapi
kendaraan atau mengunci/membuka
kunci pintu, dll.
• Saat mengisi daya smartphone terten-
tu, indikator pengisian daya mungkin
tidak akan berubah menjadi biru saat
smartphone terisi penuh.
• Proses pengisian daya wireless mungkin
akan berhenti untuk sementara waktu,
ketika temperatur meningkat secara
tidak normal di dalam sistem pengisian
daya smartphone wireless. Proses
pengisian wireless akan dimulai kem-
bali, ketika temperatur turun ke level
B5024001
tertentu.
• Proses pengisian daya wireless mungkin V2L (Vehicle to Load) dipasang di kursi be-
akan berhenti untuk sementara waktu lakang tengah. V2L adalah fitur kenyamanan
bila ada benda berbahan logam, seperti yang menyediakan daya listrik yang cukup
koin, diantara sistem pengisian daya untuk menggunakan beragam peralatan
smartphone wireless dan smartphone. elektrik rumah tangga di dalam kendaraan.
• Saat mengisi daya beberapa smart-
phone dengan fitur self-protection, ke- V2L dipasang di bagian tengah bawah kursi
cepatan pengisian daya wireless dapat belakang.
menurun dan pengisian daya wireless Untuk lebih jelasnya, lihat bagian “Vehicle
dapat berhenti. to load (V2L)” di bab 1.
• Jika smartphone memiliki cover yang
tebal, pengisian wireless mungkin tidak
bisa dilakukan.

5-93
Fitur kenyamanan

Gantungan mantel karpet lantai sebelum memasangnya. Hanya

gunakan karpet lantai yang dirancang untuk
dipasang pada pengaitnya.

PERINGATAN
Hal berikut ini yang harus diperhatikan ketika
memasang karpet lantai jenis APAPUN pada
kendaraan.
• Pastikan untuk melepas lapisan pelin-
dung yang menempel di karpet sebelum
memasang karpet lantai di karpet lantai
depan. Jika tidak, karpet lantai dapat
B5024201 bergerak bebas pada lapisan pelindung
Gantungan ini tidak dirancang untuk meng- dan dapat mengakibatkan pengereman
gantung barang yang besar atau berat. atau akselerasi yang tidak disengaja.
• Pastikan bahwa karpet lantai terpasang
dengan aman ke pengait karpet lantai
PERINGATAN kendaraan sebelum mengemudikan
kendaraan.
• Jangan menggunakan karpet lantai
APAPUN yang tidak bisa dipasang dengan
kuat ke pengait karpet lantai kendaraan.
• Jangan menumpuk karpet lantai di atas
satu dengan lainnya (misalnya, karpet
karet untuk segala cuaca di atas karpet
lantai). Hanya satu karpet lantai yang
harus dipasang pada setiap posisinya.
PENTING Kendaraan Anda dilengkapi den-
gan pengait karpet samping pengemudi
B5024202 yang dirancang untuk menahan karpet
Jangan menggantung benda lain seperti lantai dengan aman pada tempatnya. Untuk
gantungan pakaian atau benda yang keras menghindari gangguan pada pengop-
kecuali pakaian. Selain itu, jangan mema- erasian pedal, HYUNDAI merekomendasikan
sukan benda yang berat, tajam, atau mudah memasang karpet lantai yang dirancang
pecah ke dalam saku pakaian. Ketika terjadi HYUNDAI yang digunakan pada kendaraan
kecelakaan atau ketika air bag tirai mengem- Anda.
bang, dapat menyebabkan kerusakan pada
kendaraan atau cedera pribadi.

Pengait karpet lantai

SELALU gunakan Pengait Karpet Lantai
untuk mengaitkan karpet lantai depan pada
kendaraan. Pengait karpet lantai depan akan
menjaga karpet lantai agar tidak bergeser
ke depan.

PERINGATAN
Jangan melapisi karpet atau pelapis tamba-
han di atas karpet lantai. Jika menggunakan
karpet untuk segala jenis cuaca, lepaskan

5-94
 5
SISTEM INFOTAINMENT Antena

PEMBERITAHUAN
• Jika Anda memasang headlamp HID
aftermarket, perangkat audio dan
elektronik kendaraan Anda mungkin
bisa mengalami malfungsi.
• Hindari menumpahkan bahan kimia
seperti parfum, minyak kosmetik, krim
tabir surya, pembersih tangan, dan
penyegar udara pada bagian interior
karena dapat menyebabkan kerusakan B5025101
atau merubah warna. Antena shark fin (sirip hiu) akan menerima
sinyal siaran AM, FM, dan bisa mengirimkan
Port USB data.

Remote control pada roda ke-

mudi

3
B5025901
Anda dapat menggunakan kabel USB untuk 1 2 4
menghubungkan perangkat audio ke port
USB kendaraan. B5025401

Informasi PEMBERITAHUAN
Saat menggunakan perangkat audio portabel yang Jangan mengoperasikan beberapa tombol
terhubung ke power outlet, akan terdengar suara remote control audio secara bersamaan.
bising selama pemutaran. Jika hal ini terjadi,
gunakan sumber daya perangkat audio portabel. VOLUME (VOL + / VOL -) (1)
• Gulir VOLUME ke atas untuk
memperbesar volume.
• Gulir VOLUME ke bawah untuk me-
nurunkan volume.

SEEK/PRESET ( / ) (2)
Jika switch SEEK/PRESET ditekan ke atas
atau ke bawah dan ditahan selama 0,8 detik
atau lebih, switch tersebut akan berfungsi
dalam mode berikut:

5-95
Fitur kenyamanan

Mode RADIO
Ini akan berfungsi sebagai tombol pemilih Informasi
AUTO SEEK (pencarian gelombang radio Sistem infotainment dapat berubah setelah
secara otomatis). Juga akan berfungsi pembaruan perangkat lunak. Untuk informasi
sebagai tombol SEEK (mencari gelombang lebih jelasnya, lihat panduan manual pada sistem
radio) sampai Anda melepaskan tombolnya. infotainment dan panduan referensi cepat.
Mode MEDIA
Ini akan berfungsi sebagai tombol FF/REW Voice recognition (pengenalan
(mempercepat/memundurkan pemutaran
media). suara)
Jika switch SEEK/PRESET ditekan ke atas
atau ke bawah, switch tersebut akan
berfungsi dalam mode berikut:
Mode RADIO
Ini akan berfungsi sebagai tombol PRESET
STATION UP/DOWN (pencarian stasiun radio
ke selanjutnya/sebelumnya).
Mode MEDIA
Ini akan berfungsi sebagai tombol TRACK
UP/DOWN (pemilihan track ke selanjutnya
atau sebelumnya).
MODE (3) B5026101

Tekan tombol MODE untuk beralih melalui

mode Radio atau AUX. Informasi
Sistem infotainment dapat berubah setelah
MUTE ( ) (4) pembaruan perangkat lunak. Untuk informasi
• Tekan tombol MUTE ( ) untuk menon- lebih jelasnya, lihat panduan manual pada sistem
aktifkan atau mengaktifkan suara. infotainment dan panduan referensi cepat.

Informasi Bluetooth® Wireless Techno-

Sistem infotainment dapat berubah setelah logy
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.

Sistem infotainment

1
B5026001

B5025501

5-96
 5

B5026002
(1) Tombol untuk Membuat/Menjawab/
Mengakhiri Panggilan Telpon
(2) Mikrofon

Informasi
Sistem infotainment dapat berubah setelah
pembaruan perangkat lunak. Untuk informasi
lebih jelasnya, lihat panduan manual pada sistem
infotainment dan panduan referensi cepat.

PERHATIAN
Untuk menghindari gangguan pada penge-
mudi, jangan mengoperasikan perangkat
secara berlebihan saat mengemudikan
kendaraan yang dapat menyebabkan kece-
lakaan.

5-97
6. Mengemudikan kendaraan
Anda
Sebelum mengemudi..................................................................................................6-3
Sebelum memasuki kendaraan ..............................................................................6-3
Sebelum menghidupkan kendaraan ......................................................................6-3
Tombol Start/Stop....................................................................................................... 6-4
Posisi tombol Start/Stop. ........................................................................................6-5
Menghidupkan kendaraan......................................................................................6-6
Mematikan kendaraan.............................................................................................6-7
Remote start...............................................................................................6-7
Gear reduksi . ............................................................................................................... 6-8
Pengoperasian gear reduksi.................................................................................... 6-8
Tampilan pesan di cluster.......................................................................................6-11
Praktik mengemudi yang baik ................................................................................6-13
Sistem pengereman regeneratif (paddle shifter)......................................................6-14
Menggunakan sistem pengereman regeneratif....................................................6-14
Keterbatasan sistem pengereman regeneratif......................................................6-15
One Pedal Driving . ..................................................................................................6-15
Menggunakan i-PEDAL ...........................................................................................6-16 6
Sistem smart recuperation .........................................................................................6-17
Mengaktifkan/menonaktifkan sistem smart recuperation................................... 6-17
Kondisi pengoperasian sistem smart recuperation ..............................................6-18
Pengaturan level smart recuperation.....................................................................6-18
Menghentikan sementara sistem smart recuperation .........................................6-19
Sensor depan (radar depan)...................................................................................6-19
Peringatan sistem karena terjadi masalah pada sensor .......................................6-19
Tindakan pencegahan untuk smart recuperation system ....................................6-19
Sistem pengereman .................................................................................................... 6-22
Power-assist brakes ..........................................................................6-22
Indikator keausan rem cakram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-23
Electronic Parking Brake (EPB) ...............................................................................6-23
Auto Hold. ................................................................................................ 6-27
 Multi-Collision Brake (MCB) ....................................................................................6-34
Brake Assistant System (BAS) .................................................................................6-35
Praktik pengereman yang baik. ..............................................................................6-35
All wheel drive (AWD) ..................................................................................................6-36
Tindakan pencegahan dalam kondisi darurat .......................................................6-38
Sistem kontrol yang terintegrasi dengan mode drive (2WD)...................................6-39
Mode drive (mode mengemudi) .............................................................................6-39
Sistem kontrol yang terintegrasi dengan mode drive (AWD). ..................................6-40
Mode drive (mode mengemudi) .............................................................................6-40
Karakteristik mode drive ..........................................................................................6-43
Active air flap. ..............................................................................................................6-44
Malfungsi ..................................................................................................................6-44
Kondisi mengemudi tertentu. ....................................................................................6-45
Kondisi mengemudi yang berbahaya .....................................................................6-45
Menggoyangkan kendaraan ...................................................................................6-45
6 Menikung dengan halus...........................................................................................6-45
Mengemudi pada malam hari .................................................................................6-45
Mengemudi pada kondisi hujan..............................................................................6-46
Mengemudi di area banjir .......................................................................................6-46
Mengemudi di jalan tol ............................................................................................6-46
Mengemudi pada musim dingin ................................................................................6-47
Kondisi salju atau es.................................................................................................6-47
Tindakan pencegahan pada musim dingin ...........................................................6-49
Menarik trailer . ............................................................................................................6-50
Jika Anda memutuskan untuk menarik trailer (Untuk Australia)..........................6-50
Jika Anda memutuskan untuk menarik trailer (Untuk New Zealand) ..................6-51
Peralatan untuk menarik trailer...............................................................................6-51
Mengemudi dengan menarik trailer.......................................................................6-52
Perawatan saat menarik trailer................................................................................6-54
Bobot kendaraan . .......................................................................................................6-55
Kelebihan beban muatan. .......................................................................................6-55
 6
SEBELUM MENGEMUDI • Selalu mengemudi secara defensif
(menahan diri). Anggap pengemudi atau
pejalan kaki lain mungkin ceroboh dan
Sebelum memasuki kendaraan akan membuat kesalahan.
• Pastikan semua jendela, spion luar, dan • Tetap fokus saat mengemudi. Penge-
lampu luar bersih dan tidak terhalang. mudi yang hilang fokus dapat mengak-
ibatkan kecelakaan.
• Bersihkan embun yang membeku, salju,
atau es. • Berikan jarak yang cukup antara Anda
dengan kendaaran di depan Anda.
• Periksa ban secara visual untuk keausan
yang tidak merata dan kerusakan. PERINGATAN
• Periksa bagian bawah kendaraan JANGAN PERNAH mengonsumsi minuman
apakah ada tanda-tanda kebocoran. beralkohol atau menggunakan narkoba saat
• Pastikan tidak ada penghalang di mengemudi. Minum yang mengandung
belakang Anda jika Anda berniat untuk alkohol atau menggunakan obat-obatan
memundurkan kendaraan. terlarang saat mengemudi sangat berbahaya
dan dapat mengakibatkan kecelakaan dan
Sebelum menghidupkan CEDERA SERIUS atau bahkan KEMATIAN.
kendaraan Mengemudi dalam keadaan mabuk adalah
• Pastikan kap motor, pintu bagasi, dan penyumbang nomor satu untuk kecelakaan
semua pintu telah ditutup dan dikunci yang mengakibatkan kematian di jalan raya
dengan aman. setiap tahunnya. Walaupun hanya meminum
• Sesuaikan posisi kursi dan roda kemudi. sedikit alkohol akan mempengaruhi refleks,
persepsi, dan penilaian Anda. Hanya satu
• Sesuaikan spion dalam dan luar. teguk minuman dapat mengurangi kemam-
• Pastikan semua lampu berfungsi. puan Anda untuk merespons perubahan
• Kencangkan sabuk pengaman Anda. kondisi dan keadaan darurat di jalan dan
Periksa apakah semua penumpang waktu reaksi Anda akan bertambah buruk
telah memakai sabuk pengaman mere- setiap kali menambah minuman.
ka. Mengemudi saat berada di bawah pen-
• Periksa alat pengukur dan indikator di garuh narkoba sama berbahaya atau lebih
instrument panel dan pesan pada berbahaya daripada mengemudi dibawah
tampilan instrument saat kendaraan pengaruh alkohol.
dalam posisi ON. Anda jauh lebih mungkin mengalami
• Periksa semua barang yang Anda bawa kecelakaan serius apabila mengemudi di
disimpan dengan benar atau disimpan bawah pengaruh minuman beralkohol atau
dengan aman. narkoba. Jangan mengemudi jika Anda
PERINGATAN sedang mengonsumsi minuman beralkohol
Untuk mengurangi risiko CEDERA SERIUS atau menggunakan narkoba. Jangan berk-
atau bahkan KEMATIAN, lakukan tindakan endara dengan pengemudi yang mabuk atau
pencegahan berikut: menggunakan narkoba. Pilih pengemudi
• SELALU gunakan sabuk pengaman yang lebih baik atau gunakan taksi.
Anda. Semua penumpang harus
menggunakannya dengan benar setiap
kali kendaraan sedang bergerak. Untuk
informasi lebih lanjut, lihat “Sabuk
Pengaman, halaman 20” di bab 3.

6-3
Mengemudikan kendaraan Anda

TOMBOL START/STOP • JANGAN PERNAH meraih tombol

Start/Stop atau kontrol lainnya melalui
roda kemudi saat kendaraan sedang
bergerak. Adanya tangan atau lengan
Anda di area ini dapat menyebabkan
hilangnya kontrol kendaraan yang bisa
mengakibatkan kecelakaan.

B6000301
Setiap kali membuka pintu depan, tombol
Start/Stop akan menyala dan akan mati
sekitar 30 detik setelah pintu ditutup.

PERINGATAN
Untuk mematikan kendaraan dalam keadaan
kondisi darurat: Tekan dan tahan tombol
Start/Stop selama lebih dari 2 detik ATAU
Tekan dan lepas dengan cepat tombol Start/
Stop 3 kali (dalam 3 detik).
Jika kendaraan masih bergerak, Anda dapat
menghidupkan kembali kendaraan tanpa
menekan pedal rem dengan menekan
tombol Start/Stop dengan gear pada posisi
N (Netral).

PERINGATAN
• JANGAN PERNAH menekan tombol
Start/Stop saat kendaraan sedang
bergerak kecuali dalam kondisi darurat.
Hal ini akan mengakibatkan kendaraan
akan mati dan kehilangan power assist
untuk sistem roda kemudi dan rem.
Yang bisa menyebabkan hilangnya
kontrol arah dan fungsi pengereman,
yang dapat menyebabkan kecelakaan.
• Sebelum meninggalkan kursi penge-
mudi, pastikan selalu menempatkan
gear pada posisi P (Parkir), terapkan
rem parkir, tekan tombol Start/ Stop ke
posisi OFF, dan bawa Smart Key Anda.
Kendaraan dapat bergerak secara tidak
terduga jika tidak mengikuti tindakan
pencegahan ini.

6-4
 6
Posisi tombol Start/Stop
Posisi
Tindakan Keterangan
Tombol

Untuk mematikan kendaraan, tekan Jika roda kemudi tidak terkunci

tombol Start/Stop dengan me- dengan benar saat Anda membuka
mindahkan gear ke posisi P (Parkir). pintu pengemudi, akan terdengar
Perhatikan jika tombol Start/Stop bunyi peringatan.
ditekan dengan gear dipindahkan ke
posisi D (Maju), R (Mundur) atau N
OFF (Netral), gear akan otomatis berpindah
ke posisi P (Parkir). Jika tombol Start/
Stop ditekan dengan memindahkan
gear ke posisi N (Netral), tombol Start/
Stop akan berubah ke posisi ACC.
Roda kemudi akan mengunci untuk
melindungi kendaraan dari pencurian.

Tekan tombol Start/Stop saat tombol Jika Anda membiarkan tombol Start/
dalam posisi OFF tanpa menekan Stop dalam posisi ACC selama lebih
pedal rem. Beberapa aksesoris listrik dari 1 jam, daya baterai akan
dapat digunakan. dinonaktifkan secara otomatis untuk
Roda kemudi tidak akan terkunci. mencegah daya baterai habis. Jika
ACC roda kemudi tidak terkunci dengan
benar, tombol Start/Stop tidak akan
berfungsi. Tekan tombol Start/Stop
sambil memutar roda kemudi ke
kanan dan ke kiri untuk melepaskan
kunciannya.
Tekan tombol Start/Stop saat berada di Jangan biarkan tombol Start/Stop
posisi ACC tanpa menekan pedal rem. dalam posisi ON saat kendaraan tidak
ON Lampu peringatan akan melakukan dihidupkan untuk mencegah daya
pengecekan sebelum kendaraan di- baterai habis.
hidupkan.

Untuk menghidupkan kendaraan, Jika Anda menekan tombol Start/Stop

tekan pedal rem dan tekan tombol tanpa menekan pedal rem, kendaraan
Start/Stop dengan memindahkan gear tidak akan hidup dan tombol Start/
START
ke posisi P (Parkir). Untuk keselamatan Stop akan berubah ke posisi sebagai
Anda, hidupkan kendaraan dengan berikut: OFF > ACC > ON > OFF atau
memindahkan gear ke posisi P (Parkir). ACC
• Untuk mencegah daya baterai kendaraan terkuras habis, tombol Start/Stop akan
berubah ke posisi OFF ketika tombol Start/Stop berada pada posisi ACC atau ON dengan
gear di posisi P (Parkir) selama jangka waktu tertentu. Saat fitur tersebut beroperasi,
lampu belakang akan mati. Untuk menggunakan kembali lampu belakang, putar switch
headlamp yang terletak di kolom roda kemudi ke posisi OFF dan ON lagi.
6-5
Mengemudikan kendaraan Anda

Menghidupkan kendaraan 2. Pastikan menerapkan rem parkir.

3. Pastikan gear di posisi P (Parkir).
PERINGATAN 4. Tekan pedal rem.
• Selalu kenakan sepatu yang sesuai 5. Tekan tombol START/STOP. Jika
saat mengoperasikan kendaraan Anda. kendaraan hidup, indikator “ ” akan
Sepatu yang tidak cocok, seperti sepatu menyala.
hak tinggi, sepatu ski, sandal, sandal
jepit, dll., dapat mengganggu kemam- Informasi
puan Anda untuk menggunakan pedal
• Selalu hidupkan kendaraan dengan kaki
rem dan pedal gas.
menginjak pedal rem. Jangan menekan pedal
• Jangan menghidupkan kendaraan den- gas saat menghidupkan kendaraan. Jangan
gan menekan pedal gas. memacu motor saat memanaskannya.
Kendaraan dapat bergerak yang dapat • Jika temperatur di lingkungan sekitar rendah,
mengakibatkan terjadinya kecelakaan. indikator “ ” mungkin akan tetap menyala
lebih lama dari biasanya.
Informasi
• Kendaraan akan hidup dengan PEMBERITAHUAN
menekan tombol Start/Stop, hanya jika Untuk mencegah kerusakan pada
smart key berada di dalam kendaraan. kendaraan:
• Bahkan jika smart key berada di • Jika indikator ( ) mati saat kendaraan
dalam kendaraan, dan ketika jauh dari sedang bergerak, jangan coba-coba
pengemudi, kendaraan mungkin tidak memindahkan gear ke posisi P (Parkir).
dapat dihidupkan.
Jika lalu lintas dan kondisi jalan memu-
• Saat tombol Start/Stop dalam posisi ngkinkan, Anda dapat menempatkan
ACC atau ON, jika ada salah satu pintu gear di posisi N (Netral) saat kendaraan
yang terbuka, sistem akan memeriksa masih bergerak dan tekan tombol Start/
smart key. Saat smart key tidak ada di Stop untuk menghidupkan kembali
dalam kendaraan, indikator “ ” akan kendaraan.
berkedip dan pesan peringatan ‘Key
not in vehicle’ akan ditampilkan. Ketika • Jangan mendorong atau menderek
semua pintu tertutup, akan terdengar kendaraan Anda untuk menghidupkan
bunyi peringatan selama sekitar 5 detik. kendaraan.
Simpan smart key di dalam kendaraan
saat dalam posisi ACC atau jika
PEMBERITAHUAN
kendaraan dalam mode ready ( ). Untuk mencegah kerusakan pada
kendaraan:
PERINGATAN Jangan menekan tombol Start/Stop lebih
Orang yang menggunakan perangkat medis dari 10 detik kecuali saat sekring lampu rem
seperti alat pacu jantung atau defibrillator putus.
jantung tidak boleh membawa smart key Ketika sekring lampu rem putus, Anda bi-
di dekat jantung. Sistem smart key dapat asanya tidak bisa menghidupkan kendaraan.
mempengaruhi pengoperasian perangkat Ganti sekring dengan yang baru. Jika
sekring tidak bisa diganti, Anda dapat
medis implan tersebut. menghidupkan kendaraan dengan menekan
Melakukannya dapat mengakibatkan gang- dan menahan tombol Start/ Stop selama 10
guan pada perangkat medis, yang dapat detik dengan tombol Start/Stop pada posisi
mengakibatkan cedera serius. ACC.
Menekan pedal rem secara berkali-kali saat
Menghidupkan kendaraan lampu indikator “ ” mati akan me-
1. Selalu bawa smart key bersama Anda. ningkatkan kemungkinan daya baterai 12V
habis.
6-6
 6
Untuk keselamatan Anda, selalu injak pedal 2. Pindahkan gear ke posisi P (Parkir).
rem sebelum menghidupkan kendaraan. 3. Tekan tombol Start/Stop ke posisi OFF
dan terapkan rem parkir.
Informasi 4. Pastikan lampu indikator ‘ ‘ mati
Virtual Engine Sound System(VESS) di instrument cluster.
VESS akan menghasilkan suara mesin virtual
agar pejalan kaki bisa mendengar laju kendaraan
Anda. VESS akan beroperasi ketika kendaraan PERHATIAN
bisa dikemudikan. Saat gear kendaraan Jika lampu indikator “ ” pada instrument
ditempatkan di posisi P (parkir), VESS tidak cluster masih menyala, kendaraan tidak bisa
beroperasi.
dimatikan dan dapat bergerak saat gear
berada pada posisi apapun selain P (Parkir).
PERHATIAN
• Karena kendaraan tidak mengeluarkan Remote start
suara mesin, perhatikan di lingkungan Tipe A
sekitar dan kemudikan dengan hati-hati.
• Setelah memarkirkan kendaraan atau
menunggu di lampu merah, harap
periksa di sekitar kendaraan (anak-
anak, rintangan, dll.) sebelum memulai
kembali berkendara.
• Saat memundurkan kendaraan, periksa
area di belakang Anda sebelum
memundurkan kendaraan. Pejalan kaki
mungkin tidak dapat mendengar suara
kendaraan.
Menghidukan kendaraan dalam kon- B6000701_1
disi darurat Tipe B

B6000501 B6000702_1
Jika daya baterai smart key lemah atau smart Anda dapat menghidupkan kendaraan
key tidak berfungsi dengan baik, Anda dapat menggunakan tombol Remote Start dari
menghidupkan kendaraan dengan menekan smart key.
tombol Start/Stop dengan smart key searah Untuk menghidupkan kendaraan dari jarak
dengan gambar di atas. jauh:
1. Tekan tombol pengunci pintu dalam
jarak 10 m dari kendaraan.
Mematikan kendaraan 2. Tekan tombol remote start ( ) se-
1. Hentikan kendaraan dan injak pedal lama lebih dari 2 detik dalam waktu 4
rem sepenuhnya. detik setelah mengunci pintu.
6-7
Mengemudikan kendaraan Anda

3. Untuk menonaktifkan fitur remote GEAR REDUKSI

start, tekan tombol remote start ( )
satu kali.
• Tombol remote start ( ) mungkin
tidak bisa beroperasi jika smart key
tidak berada dalam jarak 10 m.
• Kendaraan tidak bisa dihidupkan dari
jarak jauh jika kap motor atau pintu
bagasi terbuka.
• Gear kendaraan harus dalam posisi P
(Parkir) agar fitur remote start dapat
diaktifkan.
• Kendaraan akan mati jika Anda B6013601

masuk ke dalam kendaraan tanpa [A] : Rotary gear shift dial (tombol tipe putar untuk
membawa smart key kendaraan perpindahan gear),
[B] : Tombol P (tombol parkir)
tersebut.
• Kendaraan akan mati jika Anda tidak Pengoperasian gear reduksi
masuk ke dalam kendaraan dalam Untuk mengganti gear, tekan pedal rem dan
waktu 10 menit setelah menghidup- putar rotary gear shift dial.
kan kendaraan dari jarak jauh.
PERINGATAN
Untuk mengurangi risiko cedera serius atau
kematian:
• SELALU periksa area di sekitar di dekat
kendaraan Anda dari orang, terutama
anak-anak, sebelum memindahkan gear
kendaraan ke posisi D (Maju) atau R
(Mundur).
• Sebelum meninggalkan kursi penge-
mudi, pastikan selalu memindahkan
gear kendaraan ke posisi P (Parkir), lalu
terapkan rem parkir (tekan tombol P),
lalu tekan tombol Start/Stop ke posisi
OFF. Pergerakan kendaraan yang tidak
terduga dan secara tiba-tiba dapat
terjadi jika tidak mengikuti tindakan
pencegahan ini.

Rotary shifter/ Rotary gear shift dial

P (Parkir)
Selalu hentikan kendaraan secara penuh
sebelum memindahkan gear ke posisi P
(Parkir).

6-8
 6
(Mundur), D (Maju) atau N (Netral), dan
kendaraan dalam kondisi diam.
• Saat pintu pengemudi terbuka dengan
gear di posisi N (Netral) dan kendaraan
dalam kondisi mati.
Dalam situasi seharusnya gear dipindahkan
secara otomatis ke posisi P (Parkir), selalu
periksa apakah gear dipindahkan ke posisi
P (Parkir) dengan memeriksa instrument
cluster.
B6013701 R (Mundur)
Untuk memindah gear ke posisi P (Parkir), Gunakan posisi ini untuk memundurkan
tekan tombol P sambil menekan pedal rem. kendaraan ke belakang.
Jika Anda mematikan kendaraan dengan
gear di posisi R (Mundur), N (Netral) atau
D (Maju), gear akan otomatis berpindah ke
posisi P (Parkir).
PERINGATAN
• Pindahkan gear ke posisi P (Parkir)
saat kendaraan sedang bergerak dapat
menyebabkan Anda kehilangan kontrol
kendaraan.
• Setelah kendaraan berhenti, selalu B6013702
pastikan memindahkan gear kendaraan
ke posisi P (Parkir), tekan tombol rem Untuk memindah gear ke posisi R (Mundur),
parkir, dan matikan kendaraan. putar rotary gear shift dial ke posisi R
(Mundur) sambil menekan pedal rem.
• Setelah kendaraan berhenti, selalu
pastikan memindahkan gear kendaraan Saat kendaraan berhenti dengan gear di
ke posisi P (Parkir), tekan tombol rem posisi R (Mundur), jika pintu pengemudi
parkir, dan matikan kendaraan. dibuka, gear akan berpindah secara otomatis
ke P (Parkir).
Informasi Namun, jika kendaraan sedang bergerak, gigi
Untuk kendaraan yang dilengkapi Electronic mungkin tidak secara otomatis berpindah ke
Parking Brake (EPB), EPB akan diterapkan posisi P (Parkir) untuk mencegah kerusakan
secara otomatis saat gear dipindahkan ke posisi pada gear reduksi.
P (Parkir).
Arah rotary gear shift dial sama dengan arah
Perpindahan gear secara otomatis ke posisi P roda.
(Parkir)
PEMBERITAHUAN
Gear akan berpindah ke posisi P (Parkir)
Selalu hentikan kendaraan secara penuh
secara otomatis untuk alasan keamanan
sebelum gear dipindahkan atau keluar dari
dalam kondisi berikut:
posisi R (Mundur); Anda bisa merusak gear
• Saat kendaraan dimatikan dengan gear reduksi jika Anda memindahkan gear ke
berada di posisi R (Mundur), D (Maju) posisi R (Mundur) saat kendaraan sedang
atau N (Netral). bergerak.
• Saat pintu pengemudi terbuka dengan
kendaraan yang hidup, gear di posisi R
6-9
Mengemudikan kendaraan Anda

N (Netral)

B6013706
B6013703
Jika Anda ingin tetap berada di posisi N
Untuk memindah gear ke posisi N (Netral), (Netral) setelah kendaraan di ACC, lakukan
putar rotary gear shift dial ke posisi N (Netral) hal berikut.
sambil menekan pedal rem. 1. Nonaktifkan Auto Hold dan lepaskan
Selalu tekan pedal rem saat Anda Electronic Parking Brake saat kendaraan
memindahkan gear dari posisi N (Netral) ke hidup.
gear lainnya.
2. Putar gear ke posisi N (Netral) sambil
Jika Anda mematikan kendaraan dengan menginjak pedal rem.
gear ditempatkan di posisi N (Netral), gear
akan berpindah secara otomatis ke posisi P 3. Saat Anda melepaskan kaki dari pedal
(Parkir). rem, pesan ‘Press and hold the OK
Namun, jika Anda harus tetap berada di gear button on the steering wheel to stay in
N (Netral) dengan kendaraan yang mati, lihat Neutral’ akan ditampilkan di instrument
“Untuk tetap berada di posisi N (Netral) saat cluster.
kendaraan MATI, halaman 10” dalam uraian 4. Tekan dan tahan tombol OK pada roda
berikut. kemudi selama lebih dari 1 detik.
Untuk memutar rotary gear shift dial ke posisi 5. Saat pesan ‘Vehicle will stay in (N).
N (Netral), putar rotary gear shift dial satu Change gear to cancel’ (atau ‘N will
kali searah jarum jam atau berlawanan arah stay engaged when the vehicle is Off’)
jarum jam. ditampilkan di instrument cluster, tekan
Jika posisi gear saat ini di posisi D (Maju), tombol Start/Stop sambil menginjak
putar rotary gear shift dial berlawanan arah pedal rem.
jarum jam. Saat posisi gear di posisi R
(Mundur), putar rotary gear shift dial searah Namun, jika Anda membuka pintu
jarum jam. pengemudi dalam waktu 3 menit dalam
status ACC, gear akan berpindah secara
Tetap di posisi N (Netral) saat kendaraan
MATI otomatis ke posisi P (Parkir) dan tombol
Start/Stop akan berubah ke posisi OFF.

PEMBERITAHUAN
• Dengan gear di posisi N (Netral) tombol
Start/Stop akan berada di posisi ACC.
1SFTT
BOE
IPME
UIF
0,
CVUUPO
PO
UIF
TUFFSJOH
Perhatikan bahwa pintu tidak dapat
XIFFM
UP
TUBZ
JO
/FVUSBM dikunci dalam posisi ACC atau daya
baterai (12V) dapat habis jika dibiarkan
dalam posisi ACC dalam waktu yang
lama.
B6013705
• Sebelum masuk tempat pencucian
mobil otomatis, lepaskan Electronic
6-10
 6
Parking Brake (EPB) secara manual.
Jika EPB diterapkan, dapat merusak
PERHATIAN
kendaraan atau tempat cuci mobil Saat Anda menghidupkan kendaraan setelah
otomatis. berhenti pada tanjakan/turunan yang curam,
meskipun gear berada di posisi D (Maju),
Informasi jika Anda tidak menginjak pedal gas atau
Saat Electronic Parking Brake (EPB) diaktifkan, rem, kendaraan dapat mundur ke belakang,
tekan switch EPB sambil menginjak pedal rem. yang dapat menyebabkan kecelakaan.
Electronic Parking Brake (EPB) harus dilepas
secara manual karena EPB tidak akan dilepas Saat daya baterai (12V) habis
secara otomatis meskipun gear dipindahkan ke Anda tidak dapat memindahkan gear, saat
posisi N (Netral). daya baterai habis.
D (Maju) Jumper baterai kendaraan Anda (lihat
“Menjumper baterai (12 V)” di bab 8) atau
Ini adalah posisi mengemudi yang normal. kami sarankan Anda menghubungi dealer
Gear reduksi secara otomatis akan meng- resmi HYUNDAI.
aktifkan sistem pengereman regeneratif
sesuai dengan kondisi jalan. Parkir
Selalu hentikan kendaraan secara penuh dan
terus menginjak pedal rem. Pindahkan gear
ke posisi P (Parkir), terapkan rem parkir,
dan tekan tombol Start/Stop ke posisi OFF.
Bawalah Smart Key kendaraan saat mening-
galkan kendaraan.
Tampilan pesan di cluster
Press brake pedal to change gear

B6013707
1SFTT
CSBLF
QFEBM
Untuk memindah gear ke posisi D (Maju), UP
DIBOHF
HFBS
putar rotary gear shift dial ke posisi D (Maju)
sambil menginjak pedal rem.
Saat kendaraan berhenti dengan gear berada
di posisi D (Maju), jika pintu pengemudi
dibuka, gear akan berpindah secara otomatis
ke posisi P (Parkir).
Namun, jika kendaraan sedang bergerak, B6013801
gear mungkin tidak akan secara otomatis
Pesan ini akan ditampilkan saat tidak meng-
berpindah ke posisi P (Parkir) untuk mence-
injak pedal rem ketika memindahkan gear.
gah kerusakan pada gear reduksi.
Injak pedal rem lalu pindahkan gear.
PEMBERITAHUAN
Selalu hentikan kendaraan secara penuh
sebelum memindahkan gear ke posisi D
(Maju).

6-11
Mengemudikan kendaraan Anda

Shift to P after stopping Check shifter dial

4IJGU
UP
1
BGUFS
TUPQQJOH

$IFDL
TIJGUFS
EJBM

B6013802 B6013804

Pesan ini akan ditampilkan saat gear dipin- Pesan ini akan ditampilkan saat terjadi
dahkan ke posisi P (Parkir) saat kendaraan malfungsi pada rotary gear shift dial.
bergerak. Kami menyarankan Anda memeriksakan
Hentikan kendaraan sebelum memindahkan kendaraan tersebut ke dealer resmi
gear ke posisi P (Parkir). HYUNDAI.

Shifter system malfunction Check P button

4IJGUFS
TZTUFN
NBMGVODUJPO $IFDL
1
CVUUPO

B6013803 B6013805

Pesan ini akan ditampilkan saat perpindahan Pesan ini akan ditampilkan ketika ada
gear tidak beroperasi dengan benar pada masalah dengan tombol P.
posisi P (Parkir). Kami menyarankan Anda memeriksakan
Kami menyarankan Anda memeriksakan kendaraan tersebut ke dealer resmi
kendaraan tersebut ke dealer resmi HYUNDAI.
HYUNDAI.

6-12
 6
Rotary shifter stuck • Jangan mengemudi dengan mengisti-
rahatkan kaki pada pedal rem. Bahkan
menginjak pedal dengan ringan namun
secara konsisten dapat mengakibatkan
rem terlalu panas, aus, dan bahkan
mungkin rem akan rusak.
• Selalu terapkan rem parkir saat mening-
3PUBSZ
TIJGUFS
TUVDL galkan kendaraan. Jangan bergantung
pada penempatan gear di posisi P
(Parkir) agar kendaraan tidak bergerak.
• Berhati-hatilah saat mengemudi pada
permukaan jalan yang licin. Berhati-
hatilah saat melakukan pengereman,
percepatan, atau memindahkan gear.
Pesan ini akan ditampilkan saat rotary gear Pada permukaan yang licin, perubahan
shift dial tidak kembali ke posisi normalnya kecepatan kendaraan secara tiba-tiba
setelah memutarnya. dapat menyebabkan roda penggerak ke-
hilangan traksi dan dapat menyebabkan
Kami menyarankan Anda memeriksakan hilangnya kontrol kendaraan yang bisa
kendaraan tersebut ke dealer resmi mengakibatkan kecelakaan.
HYUNDAI. • Performa dan keekonomisan kendaraan
yang optimal diperoleh dengan meng-
Praktik mengemudi yang baik injak dan melepaskan pedal gas secara
• Jangan sekali-kali memindahkan gear halus.
dari posisi P (Parkir) atau N (Netral) ke
posisi mana pun dengan menginjak PERINGATAN
pedal gas. Untuk mengurangi risiko CEDERA SERIUS
• Jangan sekali-kali memindahkan gear atau KEMATIAN:
ke posisi P (Parkir) saat kendaraan • SELALU gunakan sabuk pengaman An-
sedang bergerak. da. Ketika terjadi benturan, penumpang
Pastikan kendaraan berhenti total se- yang tidak mengenakan sabuk akan
belum Anda mencoba memindahkan secara signifikan lebih mungkin terluka
gear ke posisi R (Mundur) atau D (Maju). parah atau mengalami kematian dari-
• Jangan memindahkan gear ke posisi N pada penumpang yang mengenakan
(Netral) saat mengemudi. Jika gear sabuk pengaman dengan benar.
dipindahkan ke posisi N (Netral) saat • Hindari mengemudi dengan kecepatan
mengemudi. Dapat meningkatkan risiko yang tinggi saat menikung atau berbe-
kecelakaan. lok.
Selain itu, memindahkan gear kembali
ke posisi D (Maju) saat kendaraan • Jangan menggerakan roda kemudi
sedang bergerak dapat menyebabkan secara cepat, seperti ketika akan
kerusakan yang parah pada gear melakukan perubahan jalur dengan
reduksi. tajam atau berbelok dengan cepat dan
• Saat berkendara pada tanjakan atau tajam.
turunan, selalu pindahkan gear ke • Risiko terguling sangat tinggi jika Anda
posisi D (Maju) untuk memajukan kehilangan kontrol kendaraan Anda
kendaraan atau pindahkan gear ke pada kecepatan di jalan.
posisi R (Mundur) untuk memundurkan • Kehilangan kontrol sering terjadi jika
kendaraan. Setelah memindahkan gear ada dua atau lebih dari roda yang pecah
ke posisi D (Maju) atau R (Mundur), atau kurang tekanan udara di jalan dan
periksa posisi gear yang tertera pada in- pengemudi mengemudi untuk masuk
strument cluster sebelum mengemudi. kembali ke jalan.
Jika kendaraan bergerak berlawanan • Jika kendaraan Anda berbelok keluar
arah dari gear yang dipilih, dapat dari jalur perjalanan, jangan membe-
menyebabkan kondisi yang berbahaya lokan secara tajam. Sebaiknya, lakukan
dibandingkan dengan mematikan perlambatan sebelum kembali masuk
kendaraan dan akan mempengaruhi ke jalur perjalanan.
kinerja pengereman.
6-13
Mengemudikan kendaraan Anda

• HYUNDAI menyarankan agar Anda

mengikuti semua batas kecepatan
SISTEM PENGEREMAN
yang telah ditetapkan. REGENERATIF (PADDLE
SHIFTER)
Sistem pengereman regeneratif meng-
operasikan tuas paddle shift untuk me-
ngontrol intensitas pengereman regeneratif
kendaraan. Ini akan meningkatkan penghe-
matan daya kendaraan dan membantu
pengemudi untuk memiliki pengalaman
berkendara yang lebih baik.

Informasi
Sistem pengereman regeneratif menggunakan
motor listrik untuk mengaktifkan rem. Motor
listrik akan mengubah energi kinetik yang
dihasilkan dari perlambatan kendaraan menjadi
listrik dan mengisi daya baterai bertegangan
tinggi.
Menggunakan sistem
pengereman regeneratif
Mengoperasikan tuas paddle shift
Operasikan tuas paddle shift seperti yang
ditunjukkan gambard di bawah ini untuk
menggunakan sistem pengereman rege-
neratif.

B6001901
• Tarik paddle shift kiri ( ) sekali untuk
menaikkan level intensitas pengereman
regeneratif sebesar 1. Hal ini akan
meningkatkan intensitas perlambatan.
• Tarik paddle shift kanan ( ) satu kali
untuk menurunkan level intensitas
pengereman regeneratif sebesar 1. Hal
ini akan mengurangi intensitas perlam-
batan.
6-14
 6
• Tarik dan tahan paddle shift kiri ( ) Pengaturan awal level pengereman rege-
selama lebih dari 0,5 detik untuk terus neratif dan jangkauan yang dapat di-
menaikkan level intensitas pengereman sesuaikan berbeda-beda sesuai dengan
regeneratif. Tetap memegang paddle mode Drive yang dipilih.
shift akan membuat kendaraan berhenti.
(Untuk lebih jelasnya, lihat ‘One pedal Mode Drive Rentang Penyesuaian
Driving’.)
SNOW 0-1
• (Saat sistem smart recuperation aktif)
Tarik dan tahan tuas paddle shift kanan ECO 0-3
( ) selama lebih dari 1 detik untuk
menonaktifkan sistem smart recupera- NORMAL 0-3
tion. (Untuk lebih jelasnya, lihat ‘Sistem
Smart Recuperation’.) SPORT 0-3

Memeriksa jumlah pengereman Untuk lebih jelasnya, lihat Sistem kontrol

regeneratif yang terintegrasi dengan mode Drive (2WD)
atau Sistem kontrol yang terintegrasi dengan
mode Drive (4WD) di bab ini.

One Pedal Driving

One pedal driving mengoperasikan tuas
paddle shift saat meluncur untuk me-
ngontrol intensitas pengereman regeneratif.
Hal ini akan membantu pengemudi untuk
menghentikan kendaraan tanpa harus
menginjak pedal rem.

B6001902
Level pengereman regeneratif yang dipilih Informasi
akan ditampilkan di instrument cluster. Saat Meluncur adalah proses mengemudikan
kendaraan dimatikan dan dihidupkan kem- kendaraan tanpa menginjak pedal rem dan pedal
bali setelah level pengereman regeneratif gas. Meluncur menggunakan inersia energi gerak
diturunkan ke 0, level pengereman akan kendaraan daripada daya kendaraan itu sendiri.
berubah menjadi 1.
Menggunakan one pedal driving
Keterbatasan sistem pen- Tarik dan tahan tuas paddle shift kiri ( )
gereman regeneratif selama lebih dari 0,5 detik saat meluncur
Intensitas pengereman regeneratif tidak untuk mengaktifkan mode one pedal driving.
dapat diubah menggunakan tuas paddle shift
dalam situasi berikut: • Lepaskan tuas paddle shift saat
kecepatan kendaraan di atas 3 km/jam
• Saat tuas paddle shift ( ) dan ( )
untuk kembali ke level pengereman re-
ditarik secara bersamaan.
generatif yang telah diatur sebelumnya.
• Ketika kendaraan melambat dengan
• Jika kecepatan kendaraan di bawah 3
menginjak pedal rem.
km/jam, kendaraan akan mengaktifkan
• Saat mengaktifkan Smart Cruise Con- rem meskipun pengemudi melepaskan
trol. tuas paddle shift.
• Saat pengereman regeneratif terus • Lepaskan tuas paddle shift setelah
dioperasikan dengan daya baterai yang kendaraan berhenti, jaga agar kendara-
terisi penuh. an tidak bergerak.
• Saat mengaktifkan mode SNOW. 6-15
Mengemudikan kendaraan Anda

• Kap motor terbuka.

PERHATIAN
• Pintu bagasi terbuka.
• Kendaraan mungkin tidak akan berhenti • Setelah 5 menit sejak kendaraan di-
meskipun fitur one pedal driving aktif, hentikan.
tergantung kondisi kendaraan dan jalan.
Periksa ke sekeliling dan injak pedal • One pedal driving terbatas karena
rem untuk mengurangi kecepatan. alasan lain.
• Jika pengemudi menginjak pedal gas
sambil menarik dan menahan tuas Menggunakan i-PEDAL
paddle shift kiri ( ) untuk me- i-PEDAL akan membantu pengemudi
ningkatkan level pengereman, fitur one untuk mempercepat, memperlambat, dan
pedal driving akan beroperasi sesuai menghentikan kendaraan hanya dengan
dengan fitur i -PEDAL. Dalam hal ini, pedal gas.
kecepatan kendaraan tidak lagi dikon-
trol oleh tuas paddle shift. Mengaktifkan/Menonaktifkan i-
PEDAL
Keterbatasan one pedal driving • Mengaktifkan i-PEDAL:
Dalam kondisi berikut, kendaraan mungkin Tarik tuas paddle shift kiri ( ) satu
tidak akan berhenti meskipun fitur one kali saat level pengereman regen-
pedal driving aktif. Injak pedal rem untuk eratif berada di 3. i-PEDAL akan
menghentikan kendaraan. diaktifkan dan instrument cluster akan
• Saat mengemudi di tanjakan, atau saat menampilkan pesan ‘i-PEDAL’. i-PEDAL
kendaraan berulang kali dikemudikan tidak akan aktif saat sistem smart
dan dihentikan recuperation aktif. Nonaktifkan sistem
• Saat mengemudi melewati puncak smart recuperation terlebih dahulu
bukit. sebelum menggunakan i-PEDAL.
• Saat mengemudi di permukaan jalan • Menonaktifkan i-PEDAL:
yang licin seperti es, hujan, atau jalan Tarik tuas paddle shift kanan ( ) satu
berlumpur kali saat fidtur sedang aktif. Jika tidak,
• Ketika kesejajaran roda tidak benar pindahkan gear ke posisi R (mundur)
• Ketika terjadi slip atau putaran roda lalu ke D (maju) saat fitur aktif.
yangberlebihan i-PEDAL akan dinonaktifkan dan level
pengereman regeneratif akan diatur
• Saat beban di atas kendaraan terlalu ke level 3.
berat
• Saat kendaraan miring ke salah satu PERHATIAN
sisi • Tergantung pada kendaraan dan kondisi
• Saat ban terlalu aus jalan, kendaraan mungkin tidak akan
EPB akan diaktifkan secara otomatis berhenti meskipun fitur i-PEDAL aktif.
Gunakan fitur one pedal driving untuk Periksa lingkungan di sekitar dan injak
menghentikan kendaraan dan mengaktifkan pedal rem untuk mengontrol kecepatan
electronic parking brake (EPB) secara kendaraan.
otomatis. • Jangan gunakan i-PEDAL pada per-
Setelah kendaraan dihentikan, EPB akan mukaan jalan yang licin.
diaktifkan secara otomatis jika salah satu
dari kondisi berikut terpenuhi Keterbatasan i-PEDAL
• Sabuk pengaman pengemudi dibuka Dalam kondisi berikut, kendaraan mungkin
dan pintu pengemudi terbuka. tidak akan berhenti meskipun mengaktifkan
• Gear dipindahkan ke posisi N (Netral). i-PEDAL dengan benar. Injak pedal rem untuk
menghentikan kendaraan.

6-16
 6
• Saat mengemudi di tanjakan, atau saat
kendaraan berulang kali dikemudikan
SISTEM SMART
dan dihentikan RECUPERATION
• Saat mengemudi melewati puncak
bukit. Sistem smart recuperation akan mengenali
• Saat mengemudi di permukaan jalan jarak kendaraan-ke-kendaraan, kemiringan
yang licin seperti es, hujan, atau jalan jalan, dan kamera kecepatan serta
berlumpur mengontrol level pengereman regeneratif
• Ketika kesejajaran roda tidak benar saat meluncur. Hal ini akan mengurangi
penekanan pada pedal yang tidak perlu
• Ketika terjadi slip atau putaran roda
yangberlebihan untuk meningkatkan penghematan daya dan
kenyamanan pengemudi.
• Saat beban di atas kendaraan terlalu
berat
• Saat kendaraan miring ke salah satu Informasi
sisi • Meluncur adalah proses mengemudikan
• Saat ban terlalu aus kendaraan tanpa menginjak pedal rem dan
pedal gas. Meluncur menggunakan inersia
energi gerak kendaraan daripada daya
kendaraan itu sendiri.
• Sistem pengereman generatif menggunakan
motor listrik untuk mengaktifkan rem. Motor
listrik akan mengubah energi kinetik yang
dihasilkan dari perlambatan kendaraan
menjadi listrik dan mengisi daya baterai
bertegangan tinggi.
Mengaktifkan/menonaktifkan
sistem smart recuperation
Operasikan tuas paddle shift seperti yang
ditunjukkan di gambar bawah ini untuk
menggunakan sistem smart recuperation.
• Mengaktifkan sistem smart recuperation:
Saat indikator READY menyala, pindahkan
gear ke posisi D (Maju), tarik dan tahan tuas
paddle shift kanan ( ) selama lebih dari
satu detik.

B6002301

6-17
Mengemudikan kendaraan Anda

Sistem smart recuperation AKTIF dan

level pengereman regeneratif ditampilkan berubah secara signifikan tergantung
sebagai AUTO. pada kemiringan jalan jika level pe-
ngereman regeneratif adalah 1 atau
• Menonaktifkan sistem smart recuper-
lebih
ation: Saat sistem smart recuperation
AKTIF, tarik dan tahan tuas paddle shift Pengaturan level smart
kanan ( ) selama lebih dari satu detik recuperation
instrument cluter akan menampilkan
level pengereman regeneratif sebagai
‘AUTO’, dan sistem smart recuperation
akan nonaktif.
• Menggunakan one pedal driving: Saat
sistem smart recuperation AKTIF, tarik
dan tahan tuas paddle shift kiri ( )
selama lebih dari 0,5 detik (Untuk lebih
jelasnya, Lihat ‘one pedal driving’) 1 2
i-PEDAL tidak akan akatif saat sistem
smart recuperation AKTIF. Nonaktifkan 3
sistem smart recuperation terlebih B6002501
dahulu sebelum menggunakan i-PE- Instrument cluster akan menampilkan
DAL. ‘AUTO’ (1) saat sistem smart recuperation
AKTIF. Tergantung pada kondisinya, sistem
akan menyesuaikan level pengereman
Kondisi pengoperasian regeneratif (2). Lampu indikator warna biru
sistem smart recuperation langit (3) akan menyala saat kendaraan Anda
Ketika level pengereman regeneratif di- mengenali kendaraan lain.
tampilkan sebagai AUTO dan kecepatan Pengaturan default smart
kendaraan di atas 10 km/jam, sistem akan
secara otomatis mengontrol level pengere- recuperation
man regeneratif dalam kondisi berikut. Level pengereman default dari sistem
• Gradien jalan berubah smart recuperation dapat diubah. Atur level
pengereman default ke yang terendah dan
• Jarak dari kendaraan di depan berku- biarkan sistem menyesuaikan intensitas
rang atau bertambah pengereman secara otomatis.
• Kecepatan kendaraan di depan berku-
Untuk mengubah level default sistem smart
rang atau bertambah recuperation, tarik tuas paddle shift kanan
( ) satu kali saat sistem AKTIF.
PERHATIAN
• Saat lampu peringatan forward safety Pengaturan intensitas smart
menyala, sistem smart recuperation recuperation
tidak akan berfungsi dengan baik. Intensitas pengereman regeneratif dari sis-
Injak pedal rem untuk memperlambat tem smart recuperation dapat disesuaikan
kendaraan. dengan preferensi pengemudi. Mengatur
• Fitur yang menyesuaikan intensitas intensitas pengereman membuat kendaraan
pengereman regeneratif tergantung akan melambat lebih cepat atau lebih
pada kemiringan jalan hanya efektif bila lambat.
level pengereman regeneratif adalah
0. Intensitas pengereman tidak akan

6-18
 6
(1) Radar depan
(2) Radar sudut depan
Sensor depan mengenali jarak dari
kendaraan di depan untuk mengontrol inten-
sitas pengereman regeneratif. Jika sensor
tertutup salju, hujan, atau material asing
lainnya, kinerja sensor dapat menurun, dan
sistem smart recuperation dapat dinonak-
tifkan. Selalu jaga kebersihan sensor.

B6001903
Untuk menyesuaikan level pengereman
Peringatan sistem karena
regeneratif sistem smart recuperation, sensor mengalami masalah
masuk ke Settings (Setup) > EV > Smart
recuperation (Smart regeneration sys-
tem) dari sistem infotainment.
$IFDL
4NBSU
3FHFOFSBUJPO
4ZTUFN
Menonaktifkan sistem
smart recuperation untuk
sementara
Sistem smart recuperation akan dinon-
aktifkan semetara waktu dalam kondisi
berikut. Saat sistem dinonaktifkan, penge-
mudi harus fokus ke sekeliling kendaraan B6003101
dan menginjak pedal rem untuk mengurangi Jika sistem smart recuperation dinonaktifkan
kecepatan. karena sensor depan tertutup material asing
• Gear dipindahkan ke posisi N (Netral), atau karena sebab lain, pesan peringatan
R (Mundur) atau P (Parkir) seperti gambar atas akan ditampilkan.
Level pengereman regeneratif juga akan
• Smart Cruise Control aktif
ditampilkan sebagai pengganti ‘AUTO’.
• ESC (Electronic Stability Control)
Bersihkan material asing dari sensor dan
sedang beroperasi
aktifkan kembali sistem dengan menarik dan
• ABS beroperasi
menahan tuas paddle shift kanan selama
Sensor depan (radar depan) lebih dari satu detik.
Jika pesan peringatan masih ditampilkan
setelah sensor dibersihkan, kami sarankan
Anda mengunjungi dealer resmi HYUNDAI
untuk diperiksa.

2 Tindakan pencegahan pada

1 sistem smart recuperation
2 Sistem smart recuperation hanya untuk
kenyamanan pengemudi dan bukan fitur
keselamatan. Sistem smart recuperation
B6003001
tidak akan sepenuhnya mengaktifkan rem

6-19
Mengemudikan kendaraan Anda

atau secara otomatis menghindari benturan.

Merupakan tanggung jawab pengemudi • Sistem smart recuperation dapat
untuk mengemudikan dan mengendalikan dinonaktifkan sementara saat terkena
kendaraan dengan aman setiap saat gelombang elektromagnetik yang kuat.
meskipun sistem dalam kondisi aktif . • Jika kendaraan mulai meluncur di dekat
Sistem smart recuperation mungkin tidak kamera kecepatan dan mengaktifkan
bekerja dengan baik jika sistem mengalami rem dengan sistem smart recuperation,
kesulitan mengenali kondisi jalan karena kendaraan mungkin tidak dapat mem-
kondisi lingkungan, lalu lintas yang padat pertahankan batas kecepatan. Selalu
atau bentuk jalan yang berubah bentuk. patuhi semua peraturan lalu lintas.
Selalu jaga jarak aman saat mengemudi,
dan injak pedal rem untuk mengurangi Tindakan pencegahan untuk sensor
kecepatan. depan
Ikuti tindakan pencegahan di bawah ini untuk • Pastikan tidak ada benturan fisik yang
penggunaan sistem smart recuperation yang mengenai sensor atau area sekitarnya.
aman dan efisien. Jika sensor tergeser karena benturan,
Tindakan pencegahan umum sistem mungkin tidak bisa berfungsi
dengan baik dan instrument cluster
• Selalu jaga jarak yang aman dengan
mungkin tidak akan menampilkan
kendaraan di depan, untuk memastikan
jarak pengereman yang cukup. peringatan apa pun. Jika sensor terkena
benturan fisik, kami sarankan Anda
• Selalu siap untuk situasi yang tidak ter-
mengunjungi dealer resmi HYUNDAI
duga dan injak pedal rem untuk men-
gurangi kecepatan bila perlu. Sistem untuk melakukan pemeriksaan.
smart recuperation tidak dapat bereaksi • Sensor dan area sekitarnya, penutup
terhadap pejalan kaki, kendaraan yang sensor, dan grill kendaraan harus selalu
berhenti mendadak, dan kendaraan dijaga kebersihannya.
yang datang dari jalur lain. • Jangan memasang aksesoris apa pun
• Jika kendaraan di depan sering seperti plat atau stiker pada sensor,
berpindah jalur, selalu perhatikan jalan atau mengubah grill kendaraan. Hal ini
di depan agar siap menghadapi situasi dapat mempengaruhi kinerja sensor dan
yang berbahaya. Dalam hal ini, sistem jangkauan pendeteksinya.
smart recuperation dapat merespons • Selalu gunakan suku cadang asli untuk
secara terlambat dan mungkin akan mengganti penutup sensor, dan jangan
merespons pergerakan kendaraan mengecatnya.
secara tidak tepat dari jalur samping.
• Gunakan kain lembut untuk mencegah
• Pengemudi harus menginjak pedal rem
saat menghentikan kendaraan. kerusakan pada penutup sensor saat
mencuci kendraaan.
• Injak pedal rem untuk mengurangi
kecepatan dalam kondisi berikut. • Jangan langsung menyemprot sensor di
- Ketika bagian depan kendaraan balik grill dengan air bertekanan tinggi
terangkat karena muatan yang dimuat saat mencuci kendaraan.
di bagian belakang kendaraan. Tindakan pencegahan untuk penge-
- Ketika pengemudi mengoperasikan nalan kendaraan
roda kemudi.
• Sensor depan mungkin akan secara
- Saat kendaraan tidak melaju di tiba-tiba mengenali kendaraan di depan
tengah jalur. saat sistem smart recuperation bereaksi
- Saat kendaraan melaju di jalan yang lambat, atau kendaraan melewati pun-
terlalu sempit atau terlalu menikung. cak bukit atau di tikungan. Dalam hal
ini, intensitas pengereman regeneratif
akan meningkat dan kendaraan dapat
melambat.
6-20
 6

B6003201
• Sensor depan mungkin tidak dapat • Di jalan yang menikung, sensor depan
mengenali kendaraan di depan dalam dapat mengenali kendaraan di jalur lain
situasi berikut meskipun berada di jalur sebagai kendaraan di depan di jalur
yang sama. yang sama. Hal ini dapat meningkatkan
- Kendaraan kecil seperti kendaraan intensitas pengereman regeneratif dan
roda dua atau sepeda motor kendaraan dapat melambat. Periksa ke
- Kendaraan yang miring ke salah satu sekeliling kendaraan dan injak pedal gas
sisi untuk mencegah penurunan kecepatan
- Kendaraan yang bergerak lambat atau yang tidak perlu.
kendaraan yang melambat secara • Jika sensor depan tiba-tiba mengenali
tiba-tiba kendaraan di depan, intensitas penge-
- Kendaraan dengan profil belakang reman regeneratif dapat meningkat dan
kecil seperti trailer tanpa muatan kendaraan dapat melambat.
• Saat kendaraan di depan kendaraan Tindakan pencegahan di tanjakan/
Anda sedang berhenti dan kendaraan
di depan berpindah jalur, sensor depan turunan
mungkin tidak dapat mengenali
kendaraan yang berhenti.
Tindakan pencegahan pada tikungan

• Saat kendaraan meluncur di atas puncak

bukit atau di mana kemiringan jalan
berubah, sensor depan mungkin tidak
dapat mengenali, atau mungkin tiba-
• Sensor depan mungkin tidak dapat tiba mengenali kendaraan di depan.
mengenali kendaraan di depan jika Hal ini dapat menyesuaikan intensitas
Anda meluncur di tikungan. Intensitas pengereman regeneratif dan mengubah
pengereman regeneratif dapat ditu- kecepatan kendaraan.
runkan secara otomatis, yang dapat • Saat mengemudi pada tanjakan atau
mempercepat kendaraan. turunan, periksa ke sekeliling kendaraan
dan injak pedal rem untuk mengurangi
kecepatan.
6-21
Mengemudikan kendaraan Anda

Tindakan pencegahan untuk berpin- SISTEM PENGEREMAN

dah jalur
Power-assist brakes
Kendaraan Anda memiliki power-assisted
brakes yang bisa menyesuaikan secara
otomatis selama penggunaan normal.
Jika terjadi kegagalan pada daya kendaraan,
power assist untuk sistem pengereman
tidak akan berfungsi. Anda masih dapat
menghentikan kendaraan Anda, tetapi akan
membutuhkan tenaga yang lebih besar
dan peningkatan pedal dari biasanya. Jarak
pengereman juga akan lebih panjang jika
dibandingkan dengan menggunakan power
B6003205 brake
• Jika kendaraan di lajur berikutnya ber-
gerak ke lajur di depan kendaraan Anda, Informasi
sensor depan hanya dapat mengenali • Saat pedal rem diinjak ke bawah dalam
kendaraan tersebut saat kendaraan kondisi mengemudi atau kondisi cuaca
tertentu, Anda mungkin akan mendengar
berada tepat dalam jangkauan pen- suara bising untuk sementara waktu. Hal
deteksian. ini normal dan tidak menunjukkan masalah
• Sensor depan mungkin akan terlambat pada rem Anda.
mengenali dan melakukan intervensi • Saat mengemudi di jalan yang menggunakan
secara tiba-tiba. bahan kimia penghilang es, mungkin akan
mendengar suara rem atau menimbulkan
keausan ban yang tidak normal karena bahan
kimia penghilang es tersebut. Dalam kondisi
lalu lintas yang aman, berikan tekanan
tambahan untuk menghilangkan bahan kimia
penghilang es dari discs dan pads rem.

PERINGATAN
Lakukan tindakan pencegahan berikut:
• Jangan mengistirahatkan kaki pada
pedal rem saat mengemudi. Hal ini
akan menciptakan temperatur rem yang
tinggi secara tidak normal, kampas rem
dan keausan pads rem yang berlebihan,
serta meningkatkan/memperjauh jarak
pengereman. Maka tingkatkan level pen-
gereman regeneratif dengan tuas paddle
shift kiri untuk mengurangi kecepatan.
• Saat menuruni turunan yang panjang
atau curam, gunakan paddle shifter
untuk meningkatkan level pengereman
regeneratif untuk mengurangi kecepatan
kendaraan tanpa menggunakan pedal rem
secara berlebihan. Melakukan pengere-
man secara terus-menerus akan menye-
babkan rem menjadi terlalu panas dan
dapat mengakibatkan hilangnya performa
pengereman untuk sementara waktu.

6-22
 6
• Rem yang basah dapat mengganggu ke-
mampuan kendaraan untuk mengurangi PERINGATAN
kecepatan dengan aman. Karena rem Sering melakukan pengereman dapat
yang basah akan meningkatkan jarak merusak komponen dan membuat rem
pengereman dan menyebabkan suara cakram aus yang menyebabkan getaran
yang bising, pilih level 0 dari sistem saat pengereman. Patuhi batas kecepatan
pengereman regeneratif dan tekan pedal untuk mencegah kerusakan rem akibat
rem sekitar 10 kali, dengan ringan untuk pengereman yang berlebihan.
mengeringkan sistem pengereman, dan Keausan rem, kebisingan, getaran dari pe-
menjaga jarak yang aman dari kendaraan ngereman secara berlebihan atau deformasi/
lain. Prosedur tersebut dapat mengurangi perubahan bentuk rem yang disebabkan
jarak berhenti kendaraan dengan mena- oleh pengereman secara berulang kali pada
han sistem pengereman regeneratif, dan kecepatan tinggi, balapan di trek, dll. tidak
bukan merupakan malfungsi pada sis- tercakup di dalam garansi.
tem. Periksa sistem pengereman setelah
mencuci kendaraan atau mengemudi di Electronic Parking Brake (EPB)
atas permukaan jalan yang basah.
Menerapkan rem parkir
PEMBERITAHUAN
Untuk mengaktifkan EPB (Electronic
• Jangan terus menekan pedal rem jika
indikator “ ” mati. Mungkin akan Parking Brake):
menguras daya baterai
• Suara bising dan getaran yang dihasilkan
selama melakukan pengereman adalah
normal.
• Dalam pengoperasian yang normal,
kebisingan dari electric brake pump dan
getaran dari motor dapat terjadi untuk
sementara waktu pada kondisi di bawah
ini.
- Saat menginjak pedal rem secara tiba-
tiba.
- Saat menginjak pedal rem secara beru- B6003801
lang kali dalam waktu yang singkat. 1. Injak dan tahan pedal rem.
- Ketika fitur ABS diaktifkan saat pen- 2. Tarik switch EPB ke atas.
gereman.
Pastikan lampu peringatan Rem Parkir me-
Indikator keausan rem cakram nyala.
(disc brake) EPB (Electronic Parking Brake) dapat
Saat pad rem Anda aus dan memerlukan peng- diaktifkan secara otomatis ketika:
gantian pad yang baru, Anda akan mendengar • Diminta oleh sistem lain
suara peringatan bernada tinggi dari rem depan
atau belakang Anda. Terkadang Anda mungkin • Pengemudi mematikan kendaraan saat
akan mendengar suara ini terkadang juga tidak Auto Hold beroperasi.
atau mungkin akan terdengar setiap kali Anda Pengereman darurat
menginjak pedal rem.
Jika ada masalah dengan pedal rem saat
PEMBERITAHUAN mengemudi, pengereman darurat dapat
Untuk menghindari perbaikan rem yang mahal, dilakukan dengan menarik ke atas dan
jangan terus mengemudikan kendaraan den- menahan switch EPB. Pengereman hanya
gan pad rem yang aus dapat dilakukan saat Anda menahan switch
EPB. Namun, jarak pengereman akan lebih
Informasi jauh dari biasanya.
Selalu ganti pad rem satu set poros depan atau
belakang.
6-23
Mengemudikan kendaraan Anda

Untuk menonaktifkan EPB (Electronic

PERINGATAN Parking Brake) automatically:
Untuk mengurangi resiko CEDERA SERIUS
• Gear di posisi P (Parkir)
atau KEMATIAN, jangan mengoperasikan
EPB saat kendaraan sedang melaju kecuali Saat kendaraan hidup, injak pedal rem
dalam kondisi darurat. Hal tersebut dapat dan pindahkan gear dari posisi P
merusak sistem pengereman dan bisa (Parkir) ke R (Mundur) atau D (Maju).
mengakibatkan kecelakaan. • Gear di posisi N (Netral)
Saat kendaraan hidup, injak pedal rem
Informasi dan pindahkan gear dari posisi N
Selama kendaraan melakukan pengereman (Netral) ke R (Mundur) atau D (Maju).
darurat, lampu peringatan Rem Parkir akan
menyala untuk menunjukkan bahwa sistem • Penuhi kondisi berikut
sedang beroperasi. 1. Pastikan mengencangkan sabuk peng-
aman dan menutup pintu, kap motor
PEMBERITAHUAN dan pintu bagasi.
Jika Anda terus menerus mendengar suara
bising atau mencium bau terbakar saat EPB 2. Saat kendaraan hidup, injak pedal rem
digunakan untuk melakukan pengereman dan pindahkan gear dari posisi P (Parkir)
darurat, kami menyarankan agar Anda ke R (Mundur), D (Maju).
memeriksakan sistem ke dealer resmi 3. Injak pedal gas.
HYUNDAI. Pastikan lampu peringatan Rem Parkir mati.
Melepaskan rem parkir
Untuk menonaktifkan EPB (Electronic Informasi
Parking Brake): • Untuk keselamatan Anda, Anda dapat
mengaktifkan EPB meskipun tombol Stop/
Start Kendaraan dalam posisi OFF (hanya
jika daya baterai tersedia), tetapi Anda tidak
dapat menonaktifkannya.
• Untuk keselamatan Anda, injak pedal rem
dan lepaskan rem parkir secara manual
dengan switch EPB saat Anda mengemudi
pada turunan atau saat memundurkan
kendaraan.
PEMBERITAHUAN
• Jika lampu peringatan Rem Parkir masih
B6003803
menyala meskipun EPB telah dinon-
1. Tekan tombol Start/Stop ke posisi ON aktifkan, kami menyarankan agar sistem
atau START. kendaran Anda diperiksa oleh dealer
2. Tekan switch EPB sambil menekan resmi HYUNDAI.
pedal rem. • Jangan mengemudikan kendaraan
Pastikan lampu peringatan Rem Parkir mati. Anda dengan mengaktifkan EPB. Hal
ini dapat menyebabkan keausan pada
kampas dan rotor rem secara berlebih-
an.

6-24
 6
Pesan peringatan • Lepaskan EPB hanya saat Anda duduk
di dalam kendaraan dengan kaki
Untuk menonaktifkan EPB, kencangkan
menginjak pedal rem dengan kuat.
sabuk pengaman dan tutup semua pintu,
kap motor dan pintu bagasi.
PERHATIAN
Di musim dingin, komponen yang ber-
hubungan dengan Electronic Parking Brake
(EPB) dapat membeku dan tidak dapat
5P
SFMFBTF
&1# terlepas. Jangan gunakan Electronic Parking
GBTUFO
TFBUCFMU
BOE Brake (EPB) tetapi parkirkan kendaraan di
DMPTF
EPPS
IPPE
BOE
USVOL permukaan yang datar dengan tempatkan
gear ke posisi P (Parkir). Jika perlu, gunakan
pengganjal roda di bawah roda. Jika Elec-
tronic Parking Brake (EPB) diaktifkan secara
otomatis saat gear dipindahkan ke posisi P
(Parkir), nonaktifkan Auto Hold, dan tekan
• Jika Anda mencoba mengemudi dengan
mengaktifkan EPB, akan terdengar bunyi switch Electronic Parking Brake (EPB) untuk
peringatan dan pesan peringatan juga melepaskan rem parkir.
akan ditampilkan. PEMBERITAHUAN
• Jika sabuk pengaman pengemudi tidak
dikencangkan dan kap motor atau pintu • Jangan menginjak pedal gas saat
bagasi dibuka, akan terdengar bunyi menerapkan rem parkir. Jika Anda
peringatan dan pesan peringatan juga menginjak pedal gas dengan EPB yang
akan ditampilkan. aktif, akan terdengar bunyi peringatan
dan akan ditampilkan pesan peringatan.
• Jika ada masalah pada kendaraan, Dapat merusak pada rem parkir.
peringatan mungkin akan berbunyi dan
pesan mungkin akan ditampilkan. • Mengemudi dengan menerapkan rem
parkir dapat membuat sistem penge-
Jika terjadi situasi ini, injak pedal rem dan reman menjadi terlalu panas/overheat
nonaktifkan EPB dengan menekan switch dan menyebabkan keausan atau ke-
EPB. rusakan pada komponen rem. Pastikan
menonaktifkan EPB dan lampu per-
PERINGATAN ingatan Rem Parkir mati sebelum
• Setiap kali meninggalkan atau mem- mengemudi.
parkirkan kendaraan, selalu berhenti
total dan terus menginjak pedal rem. Informasi
Tempatkan gear ke posisi P (Parkir), tarik
• Mungkin terdengar akan terdengar bunyi
switch EPB, dan tekan tombol Start/
Stop ke posisi OFF. Bawa Kunci bersama klik saat mengoperasikan atau menonak-
Anda saat meninggalkan kendaraan. tifkan EPB. Kondisi tersebut adalah normal
dan menunjukkan bahwa EPB berfungsi
Kendaraan yang tidak sepenuhnya
terkunci di posisi P (Parkir) dengan dengan baik.
tidak menerapkan rem parkir berisiko • Saat meninggalkan kunci Anda kepada
kendaraan akan bergerak secara tidak petugas parkir atau asisten, pastikan untuk
sengaja dan bisa menyebabkan cedera memberitahukan kepada mereka bagaimana
pribadi atau orang lain. cara mengoperasikan EPB.
• JANGAN PERNAH mengizinkan siapa
pun yang tidak terbiasa dengan
kendaraan menyentuh switch EPB. Jika
EPB dilepaskan secara tidak sengaja,
bisa mengakibatkan cedera serius.
6-25
Mengemudikan kendaraan Anda

AUTO HOLD dinonaktifkan! Tekan pedal Lampu peringatan EPB dapat menyala saat
rem indikator ESC menyala untuk menunjukkan
bahwa ESC tidak berfungsi dengan baik,
tetapi bukan menunjukkan bahwa EPB
mengalami malfungsi.
"650
)0-%
UVSOJOH
0GG
1SFTT
CSBLF
QFEBM PEMBERITAHUAN
• Jika lampu peringatan EPB masih tetap
menyala, kami menyarankan Anda untuk
memeriksakan sistem ke dealer resmi
HYUNDAI.
• Jika lampu peringatan Rem Parkir tidak
menyala atau berkedip meskipun switch
EPB ditarik ke atas, EPB mungkin tidak
Ketika perubahan dari Auto Hold ke EPB
akan diaktifkan.
tidak berfungsi dengan baik, peringatan akan
berbunyi dan pesan akan ditampilkan. • Jika lampu peringatan Rem Parkir
berkedip saat lampu peringatan EPB
Rem parkir diaktifkan secara otomatis menyala, tekan switch, lalu tarik ke atas.
Ulangi hal ini sekali lagi. Jika peringatan
EPB tidak berbunyi, kami sarankan agar
sistem Anda diperiksa oleh dealer resmi
1BSLJOH
CSBLF HYUNDAI.
BVUPNBUJDBMMZ
FOHBHFE
Lampu peringatan rem parkir

Periksa lampu peringatan Rem Parkir dengan

menekan tombol Stop/Start Kendaraan ke
B6003802
posisi ON.
Ketika mengaktifkan EPB saat Auto Hold Lampu ini akan menyala saat rem parkir
aktif, akan terdengar bunyi peringatan dan diterapkan dengan tombol Stop/Start
tampilan pesan. Kendaraan pada posisi START atau ON.
Sebelum mengemudi, pastikan telah me-
EPB mengalami malfungsi lepaskan rem parkir dan lampu peringatan
Lampu peringatan Electronic Parking Brake Rem Parkir akan MATI.
(EPB) akan menyala jika tombol Start/Stop Jika lampu peringatan Rem Parkir tetap
ditekan ke posisi ON dan akan mati dalam menyala setelah rem parkir dilepaskan saat
waktu sekitar 3 detik jika sistem beroperasi motor sedang berjalan, mungkin terjadi
secara normal. malfungsi pada sistem rem. Dibutuhkan
Jika lampu peringatan EPB tetap menyala, perhatian segera.
menyala saat mengemudi, atau tidak Jika memungkinkan, segera hentikan me-
menyala saat menekan tombol Start/Stop ke ngemudikan kendaraan. Jika hal itu tidak
posisi ON, Hal ini menunjukkan bahwa EPB memungkinkan, berhati-hatilah saat meng-
mungkin tidak berfungsi. operasikan kendaraan dan hanya terus
Jika hal ini terjadi, kami menyarankan Anda mengemudikan kendaraan sampai Anda
untuk memeriksakan sistem ke dealer resmi dapat mencapai lokasi yang aman.
HYUNDAI.

6-26
 6
Saat EPB (Electronic Parking Brake)
tidak bisa dinonaktifkan 1
Jika EPB tidak bisa dinonaktif secara normal,
kami sarankan Anda menghubungi dealer
resmi HYUNDAI dengan memuat kendaraan
ke truk derek flatbed dan periksakan sistem-
nya.
2
Auto Hold
Auto Hold akan menjaga kendaraan dalam
kondisi tidak bergerak meskipun tidak
menginjak pedal rem setelah pengemudi
B6003902
menghentikan kendaraan sepenuhnya den- (1) Putih
gan menekan pedal rem
(2) Hijau
Untuk mengaktifkan: 3. Kendaraan akan tetap diam meskipun
1. Dengan pintu pengemudi dan kap Anda melepas pedal rem.
motor yang tertutup, injak pedal rem 4. Jika EPB aktif, Auto Hold akan dinon-
lalu tekan tombol AUTO HOLD. Indika-
aktifkan.
tor AUTO HOLD berwarna putih akan
menyala dan sistem akan dalam posisi Untuk menonaktifkan:
standby. Jika Anda menginjak pedal gas dengan gear
di posisi D (Maju), Auto Hold akan dinon-
aktifkan secara otomatis dan kendaraan
akan mulai bergerak. Indikator AUTO HOLD
akan berubah dari hijau menjadi putih.

PERINGATAN
Saat Auto Hold dinonaktifkan secara
otomatis dengan menginjak pedal gas, selalu
perhatikan ke sekeliling kendaraan Anda.
Injak pedal gas secara perlahan untuk mulai
B6003901
berkendara yang aman.
2. Saat Anda menghentikan kendaraan
sepenuhnya dengan menginjak pedal Untuk membatalkan:
rem, Auto Hold akan mempertahankan
tekanan rem agar kendaraan tidak
bergerak. Indikator akan berubah dari
putih menjadi hijau.

B6003903
(1) : OFF

6-27
Mengemudikan kendaraan Anda

1. Injak dan tahan pedal rem. PEMBERITAHUAN

2. Tekan tombol AUTO HOLD. Jika indikator AUTO HOLD berubah menjadi
Indikator AUTO HOLD akan mati. kuning, Auto Hold tidak akan berfungsi
dengan benar. Kami menyarankan Anda
menghubungi dealer resmi HYUNDAI.
PERINGATAN
Untuk mencegah pergerakan kendaraan PERINGATAN
yang tidak terduga dan tiba-tiba, SELALU
injak pedal rem dengan kaki Anda untuk • Injak pedal gas secara perlahan saat Anda
membatalkan Auto Hold sebelum Anda: menghidupkan kendaraan.
• Mengemudi pada turunan. • Untuk keselamatan Anda, batalkan Auto
Hold saat Anda berkendara pada turun-
• Memundurkan kendaraan (gear di
an, memundurkan kendaraan, atau me-
posisi R (Mundur)).
markirkan kendaraan.
• Memparkirkan kendaraan.

Informasi PEMBERITAHUAN
• Auto Hold tidak akan beroperasi saat: Jika terjadi malfungsi pada sistem pende-
- Gear berada di posisi (Parkir) teksi pembuka kunci pintu pengemudi atau
- Mengaktifkan EPB kap motor, Auto Hold mungkin tidak bisa
• Untuk keselamatan Anda, Auto Hold akan berfungsi dengan benar.
beralih ke EPB secara otomatis saat: Kami menyarankan Anda menghubungi
- Membuka pintu pengemudi dealer resmi HYUNDAI.
- Membuka pintu bagasi
- Membuka kap motor Pesan peringatan
- Kendaraan berhenti selama lebih dari Rem parkir dilepaskan secara otomatis
10 menit
- Kendaraan berhenti pada tanjakan yang
curam
- Kendaraan bergerak beberapa kali 1BSLJOH
CSBLF
Dalam kasus ini, lampu peringatan Rem BVUPNBUJDBMMZ
FOHBHFE

Parkir akan menyala, indikator AUTO

HOLD akan berubah dari hijau ke putih,
akan terdengar bunyi peringatan dan pesan
akan ditampilkan untuk memberi tahu Anda
bahwa EPB telah diaktifkan secara otomatis.
Sebelum mengemudi lagi, injak pedal rem,
periksa area di sekitar di dekat kendaraan B6003802
Anda dan lepaskan rem parkir secara manual Saat mengaktifkan EPB ketika Auto Hold
dengan mengoperasikan switch EPB.
aktif, akan terdengar bunyi peringatan dan
• Saat mengoperasikan Auto Hold, Anda tampilan pesan.
mungkin akan mendengar suara mekanis.
Namun, hal ini adalah kebisingan pengop-
erasian yang normal.
• Jika kendaraan dihidupkan ulang dengan
sistem Auto Hold dalam posisi standby atau
beroperasi, maka sistem Auto Hold akan
tetap beroperasi dalam posisi standby.

6-28
 6
AUTO HOLD dinonaktifkan! Injak pedal Tekan dan tahan tombol AUTO HOLD selama
rem lebih dari 3 detik.
• Brake Disc Cleaning (Pembersihan Rem
Cakram) akan mulai beroperasi saat
pesan ‘Brake disc cleaning’ ditampilkan
"650
)0-%
UVSOJOH
0GG di instrument cluster.
1SFTT
CSBLF
QFEBM • Pengereman regeneratif akan dibatasi
saat rem diinjak sekitar 10 kali saat
mengemudi (mungkin berbeda tergan-
tung pada kondisi mengemudi). Hal ini
akan membantu mengurangi kebisingan
dan karat.
• Fitur Brake Disc Cleaning akan dinon-
aktifkan secara otomatis saat peng-
Ketika perubahan sistem dari Auto Hold ke operasian selesai. Hal itu juga dapat
EPB tidak bisa berfungsi dengan baik, dinonaktifkan sebelum pengoperasian
peringatan akan berbunyi dan pesan akan selesai dengan mematikan kendaraan
ditampilkan. atau menekan tombol AUTO HOLD
selama lebih dari 3 detik.
Jika pesan ini ditampilkan, Auto Hold dan
EPB mungkin tidak bisa beroperasi. Untuk Anti-lock Brake System (ABS)
keselamatan Anda, injak pedal rem.
Injak pedal rem untuk menonaktifkan
AUTO HOLD PERINGATAN
Sistem Anti-Lock Braking System (ABS)
atau Electronic Stability Control (ESC) tidak
akan mencegah kecelakaan akibat manuver
1SFTT
CSBLF
QFEBM
UP
mengemudi yang tidak tepat atau berba-
EFBDUJWBUF
"650
)0-% haya. Meskipun kontrol kendaraan akan
ditingkatkan selama melakukan pengereman
dalam kondisi darurat, selalu jaga jarak yang
aman antara Anda dan benda di depan
Anda. Kecepatan kendaraan harus selalu
dikurangi selama kondisi jalan yang ekstrem.
Jarak pengereman untuk kendaraan yang
dilengkapi dengan ABS atau ESC mungkin
B6003905 lebih jauh daripada kendaraan yang tidak
Jika Anda tidak menginjak pedal rem saat memiliki sistem ini dalam kondisi jalan
menonaktifkan Auto Hold dengan menekan berikut.
tombol AUTO HOLD, akan terdengar bunyi Kemudikan kendaraan Anda pada kecepatan
peringatan dan akan ditampilkan pesan rendah selama kondisi berikut:
peringatan. • Jalan yang kasar, kerikil, atau tertutup
salju.
Brake Disc Cleaning • Pada jalan yang permukaan jalannya
Gunakan Fitur Brake Disc Cleaning jika berlubang atau memiliki ketinggian
terdengar suara bising saat menginjak permukaan yang berbeda.
pedal rem saat mengemudi atau jika • Memasang rantai ban pada kendaraan
cakram rem berkarat. Hal ini akan membantu Anda.
untuk mengurangi kebisingan dan karat. Fitur keselamatan kendaraan yang dileng-
Pengereman regeneratif akan terbatas saat kapi ABS atau ESC tidak boleh diuji dengan
Brake Disc Cleaning beroperasi, yang dapat mengemudi atau menikung dengan ke-
menurunkan efisiensi energi listrik. cepatan tinggi. Ini bisa membahayakan
keselamatan diri sendiri atau orang lain.
6-29
Mengemudikan kendaraan Anda

ABS adalah sistem pengereman elektronik

yang membantu mencegah selip saat PERINGATAN
melakukan pengereman. ABS akan memu- Jika lampu indikator ABS ( ) menyala
ngkinkan pengemudi untuk mengemudi dan dan tetap menyala, Anda mungkin memiliki
mengerem pada saat bersamaan. masalah dengan ABS. Power brake Anda
akan bekerja secara normal. Untuk men-
Menggunakan ABS gurangi risiko cedera serius atau kematian,
Untuk mendapatkan manfaat yang maksimal kami sarankan Anda menghubungi dealer
dari ABS Anda dalam situasi darurat, jangan resmi HYUNDAI sesegera mungkin.
mencoba memodulasi tekanan rem Anda
dan jangan mencoba memompa rem Anda. PEMBERITAHUAN
Injak pedal rem Anda sekuat mungkin. Saat Anda mengemudi di jalan yang memiliki
Saat Anda melakukan pengereman dalam traksi yang buruk, seperti jalan yang licin,
kondisi yang mungkin akan mengunci dan Anda melakukan pengereman secara
roda, Anda mungkin akan mendengar suara terus-menerus, ABS akan aktif secara terus-
dari rem, atau merasakan sensasi yang menerus dan lampu indikator ABS ( ) dapat
berhubungan dengan pedal rem. Hal ini menyala. Bawa kendaraan Anda ke tempat
normal dan berarti ABS Anda aktif. yang aman dan matikan kendaraan.
ABS tidak akan mengurangi waktu atau jarak Hidupkan kembali kendaraan. Jika lampu
tempuh yang diperlukan untuk menghen- peringatan ABS mati, maka sistem ABS Anda
tikan kendaraan. Selalu jaga jarak yang aman normal.
dengan kendaraan di depan Anda. Jika tidak, Anda mungkin mengalami
ABS tidak akan mencegah slip akibat masalah dengan sistem ABS Anda. Kami
perubahan arah secara tiba-tiba, seperti menyarankan Anda menghubungi dealer
mencoba mengambil tikungan terlalu cepat resmi HYUNDAI sesegera mungkin.
atau melakukan perubahan jalur secara tiba-
tiba. Selalu mengemudi dengan kecepatan Informasi
yang aman untuk kondisi jalan dan cuaca.
Ketika Anda menjumper baterai untuk
ABS tidak dapat mencegah hilangnya menghidupkan kendaraan Anda karena daya
stabilitas. Selalu putar roda kemudi dengan baterai habis, lampu indikator ABS ( ) dapat
sedang saat melakukan pengereman yang
menyala secara bersamaan. Ini terjadi karena
kuat. Gerakan roda kemudi yang tajam dapat
menyebabkan kendaraan Anda berbelok ke tegangan baterai rendah. Itu tidak berarti ABS
lalu lintas yang mendekat atau keluar dari Anda tidak berfungsi. Isi daya baterai sebelum
jalan. mengemudikan kendaraan.
Pada permukaan jalan yang bergelombang Electronic Stability Control
atau tidak rata, pengoperasian sistem ABS
dapat menghasilkan jarak berhenti yang
(ESC)
lebih jauh daripada kendaraan yang
dilengkapi dengan sistem rem konvensional.
Lampu indikator ABS ( ) akan menyala se-
lama beberapa detik setelah menempatkan
tombol Start/Stop pada posisi ON.Selama
waktu itu, ABS akan menjalani diagnosa
sistem dan lampu akan mati jika semuanya
normal. Jika lampu tetap menyala, Anda
mungkin memiliki masalah dengan ABS An-
da. Kami menyarankan Anda menghubungi
dealer resmi HYUNDAI sesegera mungkin.
B6004101

6-30
 6
Electronic Stability Control akan membantu • Ketika sedang mengaktifkan Cruise
menstabilkan kendaraan selama melakukan Control saat ESC aktif, Cruise Control
manuver pada saat menikung. akan dinonaktifkan secara otomatis.
ESC akan memeriksa kemana Anda meng- Cruise Control dapat diaktifkan kembali
arahkan dan ke mana kendaraan itu benar- saat kondisi jalan memungkinkan. Lihat
benar akan bergerak. ESC menerapkan bagian “Sistem Cruise Control” di bab
tekanan pengereman ke salah satu rem 7 (jika dilengkapi).
kendaraan dan mengintervensi sistem
kontrol kendaraan listrik untuk membantu Kondisi ESC OFF (Nonaktif)
pengemudi menjaga kendaraan tetap pada
jalur yang diinginkan. Ini bukan pengganti
penerapan mengemudi yang aman. Selalu
sesuaikan kecepatan Anda dan mengemudi
sesuai dengan kondisi jalan.

PERINGATAN
Jangan pernah mengemudi terlalu cepat
Untuk membatalkan pengoperasian ESC:
untuk kondisi jalan atau saat menikung. ESC
tidak akan mencegah kecelakaan. • Tahap 1
Kecepatan yang berlebihan saat berbelok, Tekan tombol ESC OFF sebentar. Lampu
manuver mendadak, dan hydroplaning pada indikator ESC OFF akan menyala dan/atau
permukaan yang basah dapat mengaki- pesan ’Traction Control disabled’ akan dita-
batkan kecelakaan yang parah. mpilkan. Dalam satus ini, fitur kontrol traksi
ESC (manajemen kontrol kendaraan listrik)
Pengoperasian ESC dinonaktifkan, tetapi fitur kontrol rem ESC
(manajemen pengereman) akan tetap aktif.
Kondisi ESC ON (Aktif)
• Tahap 2
Saat tombol Start/Stop dalam posisi ON, Tekan dan tahan tombol ESC OFF secara
lampu indikator ESC dan ESC OFF akan terus menerus selama lebih dari 3 detik.
menyala selama kurang lebih tiga detik. Lampu indikator ESC OFF akan menyala
Setelah kedua lampu mati, ESC akan aktif. dan/atau pesan ‘Traction & Stability
Control disabled’ akan ditampilkan disertai
Saat beroperasi
dengan bunyi peringatan. Dalam status ini,
fitur kontrol traksi ESC (manajemen kontrol
kendaraan listrik) dan fitur kontrol rem ESC
(manajemen pengereman) akan dinonak-
tifkan.
Jika tombol Start/Stop ditekan ke posisi OFF
saat ESC nonaktif, ESC akan tetap nonaktif.
Setelah menghidupkan kembali kendaraan,
Saat ESC beroperasi, lampu indikator ESC ESC akan otomatis diaktifkan kembali.
berkedip:
Saat ESC (Electronic Stability Control) dinon-
• Saat Anda mengerem dalam kondisi aktifkan, kendaraan akan kehilangan traksi
yang mungkin bisa mengunci roda, dan stabilitas jika roda kemudi digerakan
Anda mungkin akan mendengar bunyi secara mendadak untuk mengendalikan
dari rem, atau merasakan sensasi yang kendaraan. Kami menyarankan agar Anda
berhubungan pada pedal rem. Hal ini tidak menonaktifkan ESC saat menge-
normal dan itu berarti ESC Anda aktif. mudikan kendaraan untuk keselamatan
• Saat ESC diaktifkan, kendaraan mungkin Anda.
tidak bisa merespons percepatan seperti
pada kondisi umumnya.

6-31
Mengemudikan kendaraan Anda

Lampu indikator Jangan pernah memasang dengan roda dan

Lampu indikator ESC (berkedip) ban kendaraan dengan ukuran yang berbeda.
Penggunaan ESC OFF
Ketika mengemudi
Mode ESC OFF hanya boleh digunakan
sementara untuk membantu membebaskan
kendaraan jika terjebak di salju atau lumpur,
dengan menghentikan sementara pengop-
erasian ESC, untuk mempertahankan torsi
Lampu indikator ESC OFF (menyala)
roda.
Untuk menonaktifkan ESC saat mengemudi,
tekan tombol ESC OFF saat mengemudi pada
permukaan jalan yang datar.

Saat tombol Start/Stop ditekan ke posisi ON, PEMBERITAHUAN

lampu indikator ESC akan menyala, kemu- Untuk mencegah kerusakan pada gear
dian akan mati jika sistem ESC beroperasi reduksi:
dengan normal.
• Jangan biarkan roda satu poros ber-
Lampu indikator ESC akan berkedip setiap
putar berlebihan saat lampu peringatan
ESC beroperasi.
ESC, ABS, dan Rem Parkir ditampilkan.
Jika lampu indikator ESC tetap menyala, Perbaikan tidak akan ditanggung oleh
sistem ESC kendaraan Anda mungkin men- garansi kendaraan. Kurangi tenaga
galami malfungsi. Saat lampu peringatan ini motor dan jangan memutar roda secara
menyala, kami menyarankan agar kendaraan berlebihan saat lampu ini menyala.
diperiksa oleh dealer resmi HYUNDAI se-
• Saat mengoperasikan kendaraan pada
segera mungkin.
dinamometer, pastikan menonaktifkan
Lampu indikator ESC OFF akan menyala saat ESC (lampu ESC OFF akan menyala).
ESC dinonaktifkan.

PERINGATAN Informasi
Saat lampu indikator ESC berkedip, ini • Menonaktifkan ESC tidak akan mempe-
menunjukkan ESC aktif: ngaruhi ABS atau pengoperasian sistem rem
Kemudikan secara perlahan dan JANGAN standar.
PERNAH mencoba menambah kecepatan. • Pilih level 0 dari sistem pengereman
JANGAN PERNAH menonaktifkan ESC saat regeneratif dan tekan pedal rem sekitar 10
lampu indikator ESC berkedip atau Anda kali untuk menerapkan sistem pembersihan
dapat kehilangan kontrol kendaraan yang rem cakram secara efisien.
bisa mengakibatkan kecelakaan. Brake Disc Cleaning dapat mengurangi jarak
mengemudi dengan menahan sistem pe-
PEMBERITAHUAN ngereman regeneratif. Setelah pembersihan
Mengemudi dengan ukuran roda dan ban rem cakram, sistem pengereman regeneratif
yang berbeda dapat menyebabkan sistem dapat kembali aktif.
ESC mengalami malfungsi. Sebelum meng- Jika sistem pengereman regeneratif tidak
ganti ban, keempat ban dan roda harus bisa diaktifkan kembali setelah Brake Disc
sama ukurannya. Cleaning, kami sarankan untuk memeriksa
kendaraan ke dealer resmi HYUNDAI.
6-32
 6
Vehicle Stability Management Kondisi VSM OFF (Nonaktif)
(VSM) Untuk membatalkan pengoperasian VSM,
Vehicle Stability Management adalah fitur tekan tombol ESC OFF. Lampu indikator
dari sistem Electronic Stability Control (ESC). ESC OFF ( ) akan menyala.
Hal ini akan membantu kendaraan tetap Untuk mengaktifkan VSM, tekan kembali
stabil saat berakselerasi atau melakukan tombol ESC OFF. Lampu indikator ESC OFF
pengereman secara mendadak di jalan yang akan mati.
basah, licin, dan tidak rata di mana traksi
pada keempat ban secara tiba-tiba menjadi PERINGATAN
tidak rata. Jika lampu indikator ESC ( ) atau lampu
indikator MDPS ( ) tetap menyala atau
PERINGATAN berkedip, kendaraan Anda mungkin men-
Ambil tindakan pencegahan berikut saat galami malfungsi pada sistem VSM. Saat
menggunakan Vehicle Stability Manage- lampu indikator menyala, kami menyarankan
ment: agar kendaraan Anda segera diperiksa oleh
• SELALU periksa kecepatan dan jarak dealer resmi HYUNDAI.
ke kendaraan di depan. VSM bukanlah
pengganti praktik mengemudi yang PEMBERITAHUAN
aman. Mengemudi dengan ukuran roda dan ban
• Jangan pernah mengemudi terlalu yang berbeda dapat menyebabkan sistem
cepat. VSM tidak akan mencegah VSM mengalami malfungsi. Sebelum meng-
kecelakaan. Kecepatan yang berlebihan ganti ban, keempat ban dan roda harus
dalam cuaca yang buruk, di jalan yang sama ukurannya. Jangan pernah menge-
licin dan tidak rata dapat mengaki- mudikan kendaraan yang menggunakan
batkan kecelakaan yang parah. roda dan ban yang berbeda ukuran.

Pengoperasian VSM Hill-Start Assist Control (HAC)

Saat beroperasi Hill-Start Assist Control akan membantu
Saat Anda melakukan pengereman dalam mencegah kendaraan bergerak mundur ke
kondisi yang dapat mengaktifkan ESC, Anda belakang saat menstarter kendaraan dari
mungkin akan mendengar suara dari rem, posisi berhenti pada tanjakan. Sistem akan
atau merasakan sensasi yang berhubungan mengoperasikan rem secara otomatis selama
dengan pedal rem. Hal ini normal dan itu kurang lebih 2 detik (maksimum 5 detik
berarti VSM Anda aktif. saat menginjak sedikit pedal gas selama
pengoperasian HAC) dan melepaskan rem
setelah 2 detik atau saat menginjak pedal
Informasi gas.
VSM tidak bisa beroperasi saat:
• Mengemudi di jalan dengan kemiringan PERINGATAN
jalan yang berbeda seperti pada tanjakan Selalu siap untuk menginjak pedal gas saat
atau turunan. mulai mengemudi di tanjakan. Hill-Start
• Memundurkan kendaraan. Assist Control akan aktif hanya sekitar 2 detik
• Lampu indikator ESC OFF menyala. (maksimum 5 detik saat menginjak sedikit
• Lampu indikator EPS (Electric power pedal gas selama pengoperasian HAC).
steering) ( ) menyala atau berkedip.

6-33
Mengemudikan kendaraan Anda

Pengoperasian sistem
Informasi • Sejak air bag mengembang, Multi-
• Hill-Start Assist Control tidak bisa Collision Brake akan memantau inten-
beroperasi saat gear dipindahkan ke posisi sitas penurunan pedal rem dan pedal
P(Parkir) atau N (Netral). gas dalam waktu yang singkat. Sistem
• Hill-Start Assist Control akan aktif akan beroperasi ketika kondisi berikut
bahkan saat ESC (Electronic Stability terpenuhi:
Control) dinonaktifkan. Namun, tidak - Kecepatan kendaraan di bawah 180
akan aktifkan, saat ESC tidak beroperasi km/jam pada saat benturan.
secara normal.
- Pedal rem dan pedal gas diinjak
Emergency Stop Signal (ESS) dengan ringan.
Emergency Stop Signal akan mem- • Saat pengemudi menginjak pedal rem
peringatkan pengemudi kendaraan be- pada ketinggian tertentu saat Multi-
lakang dengan mengedipkan lampu rem, Collision Brake aktif, daya pengereman
saat melakukan pengereman secara tajam akan diprioritaskan daripada pengere-
dan mendadak. man otomatis dengan sistem Multi-
Sistem akan diaktifkan ketika: Collision Brake. Namun, jika pengemudi
• Kendaraan tiba-tiba berhenti. (Daya melepaskan kaki dari pedal rem, pen-
deselerasi/perlambatan melebihi 7/s2, gereman otomatis dengan sistem Multi-
dan kecepatan kendaraan melebihi 55 Collision Brake akan mempertahankan
km/jam.) pengereman otomatis.
• ABS akan aktif dan kecepatan kendraan
melebihi 55 km/jam. Sistem off (Nonaktif)
Flasher peringatan bahaya secara Multi-Collision Brake akan dinonaktifkan
otomatis menyala setelah lampu berhenti dalam kondisi berikut:
berkedip:
• Menginjak pedal gas pada level tertentu.
• Saat kecepatan kendaraan di bawah
40 km/jam, • Kendaraan berhenti.
• Saat ABS dinonaktifkan, dan • ESC (Electronic Stability Control) atau
• Saat situasi pengereman mendadak perangkat elektronik tidak berfungsi.
selesai. • Ketika sistem tidak dapat beroperasi
Lampu hazard akan mati: secara normal.
• Saat kendaraan melaju dengan ke- • Setelah 10 detik sejak rem dikontrol se-
cepatan rendah selama jangka waktu cara otomatis oleh sistem Multi-Collision
tertentu. Brake.
Pengemudi dapat secara manual memati-
kan lampu hazard dengan menekan PERINGATAN
tombol lampu hazard. • Multi-Collision Brake akan mengu-
Informasi rangi kecepatan kendaraan setelah
Emergency Stop Signal tidak akan aktif, ketika mengalami benturan, tetapi tidak bisa
lampu hazard sudah dinyalakan sebelumnya. mencegah bila terjadi benturan kedua.
Anda dapat kemudikan kendaraan
menjauh dari tempat benturan untuk
Multi-Collision Brake (MCB) menghindari situasi yang berbahaya
Multi-Collision Brake akan mengontrol rem lainnya dengan menekan pedal gas.
secara otomatis jika terjadi kecelakaan di • Setelah kendaraan dihentikan oleh Mul-
mana air bag akan mengembang untuk ti-Collision Brake, sistem akan berhenti
mengurangi risiko kecelakaan tambahan mengontrol rem. Tergantung pada
yang mungkin terjadi. situasinya, pengemudi harus menginjak
6-34
 6
pedal rem atau gas untuk mence- dan terus injak pedal rem. Pindahkan gear
gah kecelakaan berikutnya. ke posisi P (Parkir), lalu terapkan rem parkir,
dan tekan tombol Start/Stop ke posisi OFF.
Brake Assistant System (BAS) Kendaraan yang diparkir dengan tidak men-
erapkan rem parkir atau tidak diterapkan
Brake Assistant System akan memberikan
sepenuhnya kendaraan dapat bergerak se-
tekanan tambahan saat pedal rem diinjak
cara tidak sengaja dan dapat menyebabkan
sebentar dan diinjak dengan kuat dalam
cedera pada pengemudi dan orang lain.
situasi pengereman mendadak yang diper-
SELALU terapkan rem parkir sebelum keluar
lukan saat berkendara.
dari kendaraan.
Brake Assistant System akan mengurangi
waktu masuknya kontrol ABS (Anti-Lock Waspada jika rem basah. Rem bisa basah jika
Brake System) dan akibatnya akan kendaraan dikemudikan melalui genangan
mengurangi jarak pengereman, dengan air atau jika kendaraan dicuci. Kendaraan
memberikan tekanan tambahan hingga titik Anda tidak akan berhenti dengan cepat jika
intervensi ABS. remnya basah. Rem yang basah dapat
Pengoperasian BAS menyebabkan kendaraan menarik ke salah
• Saat kecepatan kendaraan lebih dari 30 satu sisi.
km/jam dan kontrol ABS tidak masuk. Untuk mengeringkan rem, terapkan rem
dengan ringan sampai tindakan pengereman
• Saat menginjak pedal rem dengan kuat kembali normal. Jika tindakan pengereman
pada level tertentu. tidak kembali normal, hentikan segera
dengan aman untuk melakukannya dan kami
• Ketika gesekan pada permukaan jalan sarankan Anda menghubungi dealer resmi
berada di atas level tertentu. HYUNDAI untuk meminta bantuan.
Menonaktifkan pengoperasian BAS JANGAN mengemudi dengan kaki Anda
• Kecepatan kendaraan di bawah 10 km/ berada terus di pedal rem. Walaupun de-
jam. ngan tekanan yang ringan, begitu menekan
• Menginjak pedal rem selama kondisi pedal yang konstan, dapat menyebabkan
tertentu . rem terlalu panas, keausan rem, dan bahkan
mungkin kerusakan rem.
• Gesekan pada permukaan jalan berada
di bawah level tertentu. Jika ban kempis saat Anda mengemudi,
tekan rem dengan halus dan jaga agar
kendaraan tetap lurus ke depan saat Anda
melambat. Ketika Anda bergerak cukup
PERINGATAN lambat sehingga aman untuk melakukannya,
Sistem mungkin tidak bisa beroperasi tarik keluar dari jalur jalan dan berhenti pada
tergantung pada kebiasaan mengemudi lokasi yang aman.
pengemudi, sejauh mana menginjak pedal
Pertahankan kaki Anda dengan menekan
rem dan kondisi permukaan jalan.
pedal rem dengan kuat ketika kendaraan
berhenti untuk mencegah kendaraan ber-
Praktik pengereman yang baik gerak ke depan.

PERINGATAN
Setiap kali meninggalkan atau me-
markirkan kendaraan, selalu berhenti total

6-35
Mengemudikan kendaraan Anda

ALL WHEEL DRIVE (AWD) PEMBERITAHUAN

jika dilengkapi • Jangan mengemudi melewati genangan
air jika ketinggiannya lebih tinggi dari
Saat All Wheel Drive (AWD) diaktifkan, bagian bawah kendaraan.
tenaga penggerak akan didistribusikan
• Periksa kondisi rem Anda setelah Anda
secara tepat ke roda depan dan belakang.
keluar dari lumpur atau air. Tekan pedal
Hal ini dapat meningkatkan performa rem beberapa kali saat kendaraan Anda
berkendara dengan memaksimalkan daya bergerak perlahan sampai Anda
dorong kendaraan pada kondisi jalan yang merasakan rem kembali normal.
berat seperti tanjakan yang curam, tidak
• Persingkat interval jadwal perawatan An-
beraspal, licin, dan lain-lain.
da jika Anda mengemudi dalam kondisi
Keuntungan dari AWD elektronik off-road seperti pasir, lumpur atau air
1. Peningkatan stabilitas pada lintasan (lihat bagian “Perawatan Dalam Kondisi
lurus Penggunaan yang Berat” di bab 9).
2. Peningkatan performa berkendara di • Selalu cuci kendaraan Anda secara
tikungan menyeluruh setelah penggunaan off
3. Menjaga stabilitas pada kondisi berat road, terutama bagian bawah kendaraan.
seperti jalan basah dan berpasir. • Pastikan untuk melengkapi kendaraan
4. Meningkatkan efisiensi energi dari dengan empat ban dengan ukuran dan
kontrol otomatis mode drive. tipe yang sama.
• Pastikan setiap menderek kendaraan
Informasi AWD harus menggunakan truk derek flat
Kendaraan AWD dapat mengubah status ke- bed (bak terbuka).
terhubungan motor sesuai dengan situasi yang
diperlukan. Mengubah mode mengemudi se- Untuk pengoperasian AWD yang
cara otomatis (2WD/4WD) akan membantu aman
meningkatkan efisiensi energi dan stabilitas Sebelum mengemudi
berkendara. • Pastikan semua penumpang memakai
sabuk pengaman.
PERINGATAN • Duduk dengan tegak dan lebih dekat ke
Untuk mengurangi risiko CEDERA SERIUS roda kemudi dari biasanya. Sesuaikan
atau KEMATIAN: roda kemudi ke posisi yang nyaman
• Hindari mengemudi dengan kecepatan untuk Anda kemudikan.
tinggi saat menikung atau berbelok. Mengemudi di jalan yang tertutup salju
• Jangan menggerakan roda kemudi atau es
dengan cepat, seperti akan melakukan • Mulai kemudikan secara perlahan dengan
perubahan jalur dengan tajam atau menginjak pedal gas secara perlahan.
berbelok dengan cepat dan tajam. • Gunakan ban salju atau rantai ban.
• Sangat beresiko terguling jika Anda • Jaga jarak yang aman antara kendaraan
kehilangan kontrol atas kendaraan Anda Anda dan kendaraan di depan Anda.
pada kecepatan di jalan raya. • Menggunakan pengereman regeneratif
• Kehilangan kontrol sering terjadi jika dua untuk membantu roda kemudi di jalan
atau lebih dari roda bocor/ kehilangan yang menurun. Namun, mungkin sulit un-
tekanan udara di jalan dan pengemudi tuk mengontrol kendaraan saat meluncur
mengemudikan kendaran untuk masuk menggunakan pengereman regeneratif,
kembali ke jalur jalan. jadi hindari penggunaan pengereman
• Jika kendaraan Anda akan keluar dari regeneratif level 3 sebanyak mungkin.
jalur jalan, jangan menggerakan roda • Hindari mempercepat, berakselerasi
kemudi dengan tajam. Sebaliknya, per- cepat, menerapkan rem secara men-
lambat sebelum masuk kembali ke jalur dadak, dan menikung dengan tajam
perjalanan. untuk mencegah selip pada ban.
6-36
 6
• Sulit untuk memulai melaju lagi jika - Jangan memindahkan gear saat
kendaraan berhenti di jalan yang mengemudi menuruni turunan. Pilih
menanjak. Jaga jarak Anda dari gear sebelum mengemudi menuruni
kendaraan lain dan kemudikan secara turunan.
perlahan. - Kemudikan selurus mungkin.
Informasi
Saat menggunakan Ban Salju, pasang di keempat PERINGATAN
roda. Berhati-hatilah saat mengemudi pada tan-
Saat menggunakan rantai ban, pasang di ban jakan atau turunan yang curam. Kendaraan
belakang. dapat terbalik tergantung pada kondisi
Namun, kecepatan mengemudi harus di bawah kemiringan jalan, medan, air dan lumpur.
30 km/jam dan meminimalkan jarak mengemudi.
Mengemudi dalam kecepatan tinggi atau jangka PERINGATAN
panjang dengan menggunakan rantai dapat
menyebabkan malfungsi atau merusak sistem Jangan mengemudi melintasi kontur per-
AWD. Untuk lebih jelasnya tentang penggunaan bukitan yang curam. Sedikit perubahan
Ban Salju dan Rantai Ban, lihat bagian pada sudut roda dapat membuat kendaraan
“Mengemudi pada Musim Dingin” halaman tidak stabil, atau kendaraan yang stabil
berikutnya di bab ini. dapat kehilangan stabilitas jika kendaraan
Mengemudi di jalanan berpasir atau ber- berhenti bergerak maju. Kendaraan Anda
lumpur dapat terguling dan bisa mengakibatkan
cedera yang serius atau kematian.
• Pertahankan kecepatan lambat dan
konstan.
Kondisi mengemudi tambahan
• Gunakan rantai ban saat mengemudi
di lumpur jika perlu. • Kenali kondisi off-road sebelum mulai
mengemudi.
• Jaga jarak yang cukup antara kendaraan
Anda dan kendaraan di depan Anda. • Selalu perhatikan saat mengemudi off-
road dan hindari area yang berbahaya.
• Kurangi kecepatan kendaraan dan • Kemudikan secara perlahan saat
selalu periksa kondisi jalan.
mengemudi melintasi angin yang
• Hindari mempercepat, berakselerasi kencang.
cepat, menerapkan rem secara men- • Kurangi kecepatan kendaraan saat
dadak, dan menikung dengan tajam menikung. Pusat gravitasi kendaraan
untuk mencegah slip pada ban.
AWD lebih tinggi dari kendaraan 2WD
konvensional, membuatnya lebih
PEMBERITAHUAN mudah terguling saat Anda berbelok
Saat kendaraan terjebak di salju, pasir atau dengan cepat di tikungan.
lumpur, letakkan bahan anti slip di bawah • Selalu pegang roda kemudi dengan
roda penggerak untuk memberikan traksi kuat saat Anda mengemudi off-road.
ATAU putar roda secara perlahan ke arah
depan dan belakang yang menyebabkan
gerakan goyang yang dapat membebaskan PERINGATAN
kendaraan. Jangan pegang bagian dalam roda kemudi
saat Anda mengemudi off-road. Anda dapat
Mengemudi pada tanjakan atau turunan melukai lengan Anda dengan menggerakan
• Mengemudi pada tanjakan roda kemudi secara tiba-tiba atau dari pan-
- Sebelum mulai mengemudi, periksa tulan roda kemudi karena benturan dengan
apakah tanjakan memungkinkan benda di tanah. Anda dapat kehilangan kon-
untuk dilalui. trol roda kemudi yang dapat menyebabkan
- Kemudikan selurus mungkin. cedera serius atau kematian.
• Mengemudi pada turunan
6-37
Mengemudikan kendaraan Anda

Tindakan pencegahan dalam flatbed dengan semua roda terangkat dari

tanah. Untuk lebih jelasnya, lihat bagian
kondisi darurat “Penderekan” di bab 8.

Ban Pemeriksaan kendaraan

• Jika kendaraan perlu dioperasikan
Saat mengganti ban, pastikan untuk me- dengan lift kendaraan, jangan mencoba
lengkapi keempat ban dengan ukuran, tipe, menghentikan salah satu dari empat
pola tapak, merek, dan kapasitas muatan roda agar tidak berputar. Hal ini dapat
yang sama. merusak sistem AWD.
• Jangan pernah mengaktifkan rem parkir
PERINGATAN saat menjalankan kendaraan di lift
Jangan menggunakan ban dan velg dengan kendaraan. Hal ini dapat merusak sistem
ukuran dan tipe yang berbeda dengan AWD.
yang sebelumnya sudah terpasang pada
kendaraan Anda. Ini dapat mempengaruhi
Pengujian dinamometer
keselamatan dan kinerja kendaraan Anda, Kendaraan AWD harus diuji pada dinamome-
ter khusus empat roda.
yang dapat menyebabkan kegagalan pada
roda kemudi atau kendaraan terguling yang
menyebabkan cedera serius.
PERINGATAN

B6005501
[A] : Roll tester (Speedometer),
[B] : Temporary free roller

B6005201
Kendaraan AWD tidak boleh diuji pada roll
• Pastikan menggunakan posisi dongkrak tester 2WD. Jika harus menggunakan roll
depan dan belakang yang benar pada tester 2WD, lakukan prosedur berikut:
kendaraan; jangan pernah menggunakan 1. Periksa tekanan ban yang direkomen-
bumper atau bagian lain dari kendaraan
dasikan untuk kendaraan Anda.
sebagai penopang dongkrak.
• Kendaraan mudah terguling dari 2. Tempatkan roda belakang pada roll
dongkrak yang menyebabkan cedera tester untuk tes speedometer seperti
serius atau kematian. yang ditunjukkan pada gambar.
• Jangan berada di bawah kendaraan 3. Lepaskan rem parkir.
yang ditopang oleh dongkrak. 4. Tempatkan roda depan pada temporary
• Jangan biarkan siapa pun tetap berada free roller seperti yang ditunjukkan
di dalam kendaraan saat kendaraan pada gambar.
sedang di dongkrak.
• Pastikan anak-anak berada di tempat PERINGATAN
yang aman jauh dari jalan dan dari
kendaraan yang akan di dongkrak. Menjauh dari bagian depan kendaraan
saat kendaraan ditempatkan pada gear di
Penderekan dinamometer. Kendaraan dapat melompat
Kendaraan AWD harus diderek dengan ke depan dan menyebabkan cedera serius
pengangkat roda dan peralatan lori atau atau kematian.
6-38
 6
SISTEM KONTROL YANG Efisiensi energi listrik bervariasi sesuai
dengan kebiasaan mengemudi penge-
TERINTEGRASI DENGAN mudi dan kondisi jalan.
• Saat memilih mode ECO, indikator ECO
MODE DRIVE (2WD) akan menyala di instrument cluster dan
jika dilengkapi
warna lampu mood akan berubah.
• Saat mode ECO diaktifkan:
- Respon akselerasi mungkin akan
Mode Drive (Mode Mengemudi) sedikit berkurang jika menginjak
pedal gas secukupnya.
- Kinerja A/C mungkin akan terbatas.
Situasi di atas adalah kondisi yang
normal saat mode ECO diaktifkan
untuk membantu meningkatkan
efisiensi energi listrik.
Keterbatasan mode ECO
Jika kondisi berikut ini terjadi saat mode
ECO beroperasi, pengoperasian sistem akan
dibatasi meskipun tidak ada perubahan pada
B6009701 indikator ECO.
Mode Drive dapat dipilih sesuai dengan • Ketika temperatur air pendingin
pilihan pengemudi atau kondisi jalan. (coolant) rendah:
Sistem akan dibatasi hingga performa
motor menjadi normal.
• Saat mengemudi pada tanjakan: Sis-
tem akan dibatasi untuk mendapatkan
tenaga saat berkendara pada tanjakan
karena torsi motor dibatasi.

Mode SPORT
Mode SPORT adalah mode mengemudi yang
)PME
bisa meningkatkan performa mengemudi
dengan mengendalikan motor dan gear
B6009702 reduksi.
Mode akan berubah setiap kali pengemudi Dalam mode SPORT, efisiensi energi listrik
menekan tombol DRIVE MODE. dapat berkurang.
• Saat memilih mode SPORT, indikator
Mode NORMAL SPORT akan menyala di instrument cluster
Mode normal adalah mode mengemudi dan warna lampu mood akan berubah.
yang digunakan saat berkendara di jalan • Setiap menghidupkan ulang kendaraan,
umum, di perkotaan, dan di jalan tol. mode drive akan kembali ke mode NOR-
MAL. Jika menginginkan mode SPORT,
Mode ECO pilih kembali mode SPORT.
Mode ECO adalah mode mengemudi yang
bisa meningkatkan efisiensi energi dengan
mengontrol motor dan roda gear reduksi.

6-39
Mengemudikan kendaraan Anda

Mode SNOW SISTEM KONTROL YANG

Mode SNOW menyediakan berkendara yang
aman di jalan bersalju. TERINTEGRASI DENGAN
• Tekan dan tahan tombol drive mode
untuk memilih mode SNOW.
MODE DRIVE (AWD)
jika dilengkapi
• Saat memilih mode SNOW, indikator
SNOW akan menyala di instrument
cluster dan warna lampu mood akan
berubah. Mode drive (mode mengemudi)
PEMBERITAHUAN

• Injak pedal gas dengan lembut di atas

salju dan es.
• Jaga jarak dengan kendaraan di depan.
• Hindari berakselerasi, deselerasi, dan
mengontrol roda kemudi dengan cepat.
Mengemudi secara tiba-tiba di atas
salju dapat menyebabkan kecelakaan.
B6009701
MY DRIVE MODE Mode drive dapat dipilih sesuai dengan
Dalam MY DRIVE MODE, Anda dapat pilihan pengemudi atau kondisi jalan.
menyesuaikan performa kendaraan untuk
setiap fitur. Untuk mengatur MY DRIVE
MODE, masuk ke Setup (Settings) >
Vehicle > Drive mode > CUSTOM > MY
DRIVE MODE pada sistem infotainment.
MY DRIVE MODE

Maximised/Normal
Output power
/Minimised )PME

Sensitivitas High/Moderate
B6009702
akselerasi /Low
Mode drive akan berubah setiap kali penge-
Roda kemudi NORMAL/SPORT mudi menekan tombol DRIVE MODE.

Tekan dan tahan tombol drive mode untuk Mode NORMAL

memilih MY DRIVE MODE. Indikator MY
Mode normal adalah mode mengemudi
DRIVE MODE akan menyala di instrument
yang akan secara otomatis berubah diantara
cluster.
2WD dan AWD tergantung kondisi jalan.
• Jika controller diganti atau peranti lunak
controller diperbarui, pengaturan MY Mode ECO
DRIVE MODE mungkin akan diinisialisasi.
Mode ECO adalah mode mengemudi ketika
kendaraan dapat mengubah status pengak-
tifan motor tergantung kebutuhan dalam
situasi yang berbeda. Secara otomatis akan

6-40
 6
mengubah mode mengemudi (2WD/AWD) • Setiap menghidupkan ulang kendaraan,
untuk membantu meningkatkan efisiensi mode drive akan kembali ke mode
energi. NORMAL. Jika menginginkan mode
Efisiensi energi listrik bervariasi sesuai SPORT, pilih kembali mode SPORT.
dengan kebiasaan mengemudi pengemudi
dan kondisi jalan. Mode SNOW
• Saat memilih mode, indikator ECO Mode SNOW adalah mode mengemudi
akan menyala di instrument cluster dan yang akan meningkatkan performa berk-
warna lampu mood akan berubah. endara dengan mengubah status pengak-
• Saat mode ECO diaktifkan: tifan motor sesuai dengan situasi yang
- Respon akselerasi mungkin akan diperlukan. Mengubah mode drive secara
sedikit berkurang jika menginjak otomatis (2WD/ AWD) akan membantu
pedal gas secukupnya. meningkatkan stabilitas berkendara.
- Kinerja A/C mungkin akan terbatas. • Tekan dan tahan tombol drive mode
- Pola perpindahan gear reduksi dapat untuk memilih mode SNOW.
berubah. • Saat memilih mode SNOW, indikator
Situasi di atas merupakan kondisi yang SNOW akan menyala di instrument
normal saat mode ECO diaktifkan untuk cluster dan warna lampu mood akan
membantu meningkatkan efisiensi energi berubah.
listrik. • Saat mode SNOW diaktifkan, tenaga
Keterbatasan mode ECO penggerak akan disalurkan ke empat
roda secara otomatis, akan meningkat-
Jika kondisi berikut ini terjadi saat mode
ECO beroperasi, pengoperasian sistem kan stabilitas kendaraan.
akan dibatasi meskipun tidak ada peruba-
han pada indikator ECO. PEMBERITAHUAN
• Ketika temperatur air pendingin motor • Injak pedal gas dengan lembut di atas
(coolant) rendah: salju dan es.
Sistem akan dibatasi hingga performa • Jaga jarak dengan kendaraan di depan.
motor menjadi normal. • Hindari berakselerasi, deselerasi, dan
• Saat mengemudi pada tanjakan: mengontrol roda kemudi dengan cepat.
Sistem akan dibatasi untuk menda- Mengemudi secara tiba-tiba di atas
patkan tenaga saat berkendara pada salju dapat menyebabkan kecelakaan.
tanjakan karena torsi motor dibatasi.
MY DRIVE MODE
Mode SPORT
Dalam MY DRIVE MODE, Anda dapat
Mode SPORT adalah mode mengemudi menyesuaikan performa kendaraan untuk
yang akan meningkatkan performa berk-
setiap fitur. Untuk mengatur MY DRIVE
endara dengan memperbaiki sistem AWD
dan mengontrol gear reduksi. MODE, masuk ke Setup (Settings) >
Vehicle > Drive mode > CUSTOM > MY
Dalam mode SPORT, efisiensi energi listrik DRIVE MODE pada sistem infotainment.
dapat berkurang.
• Saat memilih mode SPORT, indikator MY DRIVE MODE
SPORT akan menyala di instrument
cluster dan warna lampu mood akan Maximised/Normal
Output power
berubah. /Minimised

6-41
Mengemudikan kendaraan Anda

MY DRIVE MODE

Sensitivitas High/Moderate/Lo
akselerasi w

Roda kemudi NORMAL/SPORT

Driveline AWD/AUTO
(Jalur penggerak) AWD/2WD
Tekan dan tahan tombol drive mode untuk
memilih MY DRIVE MODE. Indikator MY
DRIVE MODE akan menyala di instrument
cluster.
• Saat mengemudi dengan 2WD, AWD
akan beroperasi dalam kondisi berikut:
- Mengemudi dengan kecepatan yang
rendah atau berhenti
- Mengemudi pada tanjakan atau jalan
yang licin
- Kerusakan motor roda belakang
• Jika controller diganti atau peranti lunak
controller diperbarui, pengaturan MY
DRIVE MODE mungkin akan diinisial-
isasi.

6-42
 6
Karakteristik mode drive (mengemudi)
Karakteristik masing-masing komponen berbeda-beda sesuai dengan mode drive yang dipilih.

Mode drive SNOW NORMAL ECO SPORT

Mode Mode Mode efisiensi Mode
Karakteristik mengemudi di energi listrik mengemudi
mengemudi
permukaan jalan
normal tinggi sporty
bersalju/ licin
Tekan lebih
Aktivasi tombol Tekan Tekan Tekan
dari 1 detik.

Indicator pada
instrument SNOW NORMAL ECO SPORT
cluster

Kontrol sistem ECO(ECO/NOR

NORMAL NORMAL NORMAL
iklim AMAL) *1

Batas kecepatan - - - -

Level pengereman
0~1 0~3
regeneratif

MODE NORMAL/SPOR NORMAL/SPOR NORMAL/SPOR NORMAL/SPOR

PENGEREMAN T *1 T *1 T *1 T *1
*1 Memungkinkan untuk mengatur kondisi mengemudi untuk setiap mode drive pada pengaturan mode drive di
sistem Infotainment, Untuk informasi lebih jelasnya, lihat buku panduan sisten infotainment yang disediakan
secara terpisah.

6-43
Mengemudikan kendaraan Anda

ACTIVE AIR FLAP Jika pesan peringatan tetap ditampilkan,

kami sarankan untuk menghubungi dealer
resmi HYUNDAI.

PERHATIAN
• Terlepas dari pesan peringatan yang
ditampilkan, jika air flap tidak pada posisi
yang sama, hentikan kendaraan dan
tunggu selama 10 menit dan hidupkan
kendaraan dan periksa air flap.
• Sistem active air flap digerakkan oleh
motor. Jangan sampai aktuator ter-
B6014001 ganggu atau tertekan secara berlebihan.
Sistem Active Air Flap akan mengontrol air Hal ini dapat menyebabkan kegagalan.
flap di bawah bumper depan untuk men-
dinginkan komponen kendaraan dan me-
ningkatkan efisiensi energi.

Informasi
Sistem Active Air Flap dapat diaktifkan terlepas
dari kondisi kendaraan. (Parkir, mengemudi,
mengisi daya, dll.)

Malfungsi

$IFDL
"DUJWF
"JS
'MBQ
4ZTUFN

B6014101
Sistem active air flap mungkin tidak bisa
beroperasi secara normal jika air flap ter-
buka untuk sementara waktu karena faktor
lain atau jika controller terkontaminasi oleh
salju atau hujan, dll.
Ketika “Check the active air flap system”
ditampilkan di layar, hentikan kendaraan di
tempat yang aman dan periksa status air
flap.
Hidupkan kendaraan setelah melakukan
pekerjaan yang diperlukan seperti member-
sihkan material asiang dan tunggu 10 menit.

6-44
 6
KONDISI MENGEMUDI PERINGATAN
TERTENTU Jika kendaraan macet dan putaran roda
berlebihan, temperatur pada ban dapat
meningkat dengan sangat cepat. Jika ban
Kondisi mengemudi yang ber- rusak, ban pecah atau ban meledak dapat
bahaya terjadi. Kondisi ini membahayakan Anda dan
orang lain mungkin akan terluka. Jangan
Saat menemukan elemen mengemudi yang
mencoba cara ini jika orang atau benda berada
berbahaya seperti air, salju, es, lumpur dan
di dekat kendaraan.
pasir, lakukan tindakan pencegahan berikut:
Jika Anda mencoba membebaskan
• Kemudikan dengan hati-hati dan
kendaraan, kendaraan dapat mengalami
pertahankan jarak pengereman yang
panas yang berlebih dengan cepat, mungkin
lebih jauh.
menyebabkan kebakaran pada komparte-
• Hindari melakukan pengereman atau men motor atau kerusakan lainnya. Cobalah
memutar roda kemudi secara mendadak. untuk menghindari memutar roda sebanyak
• Saat kendaraan Anda terjebak di salju, mungkin untuk mencegah ban atau kendaraan
lumpur, atau pasir, akselerasi secara terlalu panas. JANGAN biarkan kendaraan
perlahan untuk menghindari putaran memutar roda di atas 56 km/jam.
roda yang tidak perlu.
• Letakkan pasir, garam batu, rantai ban,
atau bahan anti selip lainnya di bawah Informasi
Sistem ESC harus dinonaktifkan sebelum meng-
roda untuk memberikan traksi tambahan
saat kendaraan terjebak dalam es, salju, goyang kendaraan.
atau lumpur.
PEMBERITAHUAN
PERINGATAN Jika kendaraan Anda masih macet setelah
Mengubah kecepatan secara tiba-tiba dapat mengoyangkan kendaraan beberapa kali,
menyebabkan ban slip saat mengemudi pada derek kendaraan keluar dengan kendaraan
permukaan jalan yang licin. Berhati-hatilah derek untuk menghindari kendaraan terlalu
saat mengemudi pada permukaan jalan yang panas, kemungkinan kerusakan pada trans-
licin. misi dan kerusakan ban. Lihat “Penderekan”
Menggoyangkan kendaraan di bab 8.
Jika perlu menggoyang kendaraan untuk Menikung dengan halus
membebaskan kendaraan dari salju, pasir, Hindari melakukan pengereman atau per-
atau lumpur, pertama-tama putar roda kemu- pindahan gear pada tikungan, terutama saat
di ke kanan dan ke kiri untuk membersihkan jalan basah. Idealnya, menikung harus selalu
area di sekitar roda depan Anda. Kemudian, diambil dengan akselerasi yang halus.
pindahkan gear maju mundur antara R
(Mundur) dan gear maju.
Cobalah untuk menghindari putaran roda Mengemudi pada malam hari
secara berlebihan (spinning), dan jangan Mengemudi pada malam hari akan lebih
memacu kendaraan. berbahaya daripada mengemudi pada
Untuk mencegah keausan pada gear reduksi, siang hari. Berikut adalah beberapa tips
tunggu sampai roda berhenti berputar penting untuk diingat:
sebelum memindahkan gear. Lepaskan pedal • Perlambat kendaraan dan jaga jarak
gas saat memindahkan gear, dan tekan yang lebih jauh antara Anda dan ken-
perlahan pedal gas saat gear reduksi berada daraan lain, karena mungkin lebih sulit
di gear. Memutar roda secara perlahan dalam untuk melihat di malam hari, terutama
arah maju dan mundur akan menyebabkan di daerah-daerah di mana mungkin
gerakan goyang yang dapat membebaskan tidak ada lampu jalan.
kendaraan.
6-45
Mengemudikan kendaraan Anda

• Sesuaikan spion Anda untuk mengu- jalan dan benar-benar ketika melaju pada
rangi silau dari headlamp kendaraan lain. genangan air. Saran terbaik adalah PERLA-
• Jaga headlamp Anda tetap bersih dan HAN-LAHAN saat melewati permukaan jalan
diarahkan dengan benar. Headlamp yang yang basah. .
kotor atau arah sinar lampu yang tidak
tepat akan membuatnya jauh lebih sulit Risiko hydroplaning akan meningkat ketika
dilihat pada malam hari. kedalaman tapak ban menurun, lihat “Tapak
• Hindari menatap langsung ke headlamp Ban” di bab 9.
kendaraan lain yang melaju. Anda bisa
dibutakan untuk sementara waktu, dan Mengemudi di area banjir
mata Anda akan membutuhkan beberapa Hindari mengemudi melalui area yang banjir
detik untuk menyesuaikan diri dengan kecuali Anda yakin airnya tidak lebih tinggi
kegelapan. dari bagian bawah hub roda. Kemudikan
Mengemudi pada kondisi hujan secara perlahan ketika melalui genangan
air apapun. Jaga jarak berhenti yang cukup
Jalanan yang terkena air hujan dan
basah dapat membuat mengemudi men- karena kinerja rem dapat berkurang.
jadi berbahaya. Berikut adalah beberapa Setelah mengemudi melewati air, keringkan
hal yang perlu dipertimbangkan saat rem, tekan pedal rem beberapa kali dengan
mengemudi di tengah hujan atau pada lembut saat kendaraan bergerak secara
jalanan yang licin: perlahan.
• Perlambat dan jaga jarak yang lebih
jauh. Hujan deras akan membuat lebih Mengemudi di jalan tol
sulit untuk melihat dan meningkatkan
jarak yang dibutuhkan untuk menghen- Ban
tikan kendaraan Anda.
Sesuaikan tekanan ban, seperti yang
• Nonaktifkan Cruise Control Anda. (jika ditentukan.Tekanan ban yang rendah
dilengkapi)
mungkin akan menyebabkan ban terlalu
• Ganti karet wiper kaca depan Anda
saat menunjukkan tanda-tanda goresan panas atau merusak ban.
atau area yang hilang pada kaca depan. Jangan memasang ban yang sudah aus
• Pastikan ban Anda memiliki tapak yang atau rusak, yang dapat mengurangi traksi
cukup. Jika ban Anda tidak memiliki atau merusak operasi pengereman.
tapak yang cukup, menghentikan
secara cepat pada jalan yang basah
dapat menyebabkan slip dan mungkin Informasi
menyebabkan kecelakaan. Lihat bagian Jangan sekali-kali memompa ban Anda melebihi
“Tapak Ban” di bab 9. tekanan ban maksimum, seperti yang ditentukan
• Nyalakan headlamp Anda untuk me- pada ban Anda.
mudahkan orang lain melihat Anda.
• Mengemudi terlalu cepat melewati Air pendingin (coolant) dan baterai
genangan air yang lebar dapat
memengaruhi rem Anda. Jika Anda bertegangan tinggi
harus melewati genangan air, cobalah Mengemudi dengan kecepatan lebih tinggi
melewatinya dengan perlahan. di jalan tol akan menghabiskan lebih banyak
• Jika Anda yakin rem Anda basah, energi listrik dan kurang efisien daripada
tekan pedal rem secara ringan saat mengemudi dengan kecepatan yang lebih
mengemudi sampai pengoperasian lambat dan sedang. Pertahankan kecepatan
pengereman normal kembali. sedang untuk menghemat energi listrik saat
mengemudi di jalan tol.
Hydroplaning Pastikan untuk memeriksa level air
Jika jalan cukup basah dan Anda melaju pendingin (coolant) dan level energi listrik
cukup cepat, kendaraan Anda mungkin sebelum mengemudi.
sedikit atau tidak kontak dengan permukaan
6-46
 6
MENGEMUDI PADA Informasi
MUSIM DINGIN Jangan memasang ban berduri (ban yang terpasang
mur) sebelum memeriksa peraturan penggunaan di
Kondisi cuaca musim dingin yang parah
wilayah dan kota tersebut jika ada kemungkinan
akan mempercepat keausan ban dan
pembatasan penggunaannya.
menyebabkan masalah lain. Untuk memi-
nimalkan masalah mengemudi pada musim Ban musim panas
dingin, Anda harus mengikuti saran berikut: jika dilengkapi

• Ban musim panas digunakan untuk memak-

simalkan performa berkendara di jalan
Kondisi jalan bersalju atau ber- kering.
es • Jika temperatur di bawah 7°C atau Anda
Anda harus menjaga jarak yang cukup antara mengemudi di jalan bersal-ju atau ber-es,
kendaraan Anda dan kendaraan di depan ban musim panas akan kehilangan kinerja
Anda. dan traksi pengere-mannya karena cengk-
Terapkan rem dengan lembut. terlalu cepat, eraman/traksi ban akan melemah secara
akselerasi tiba-tiba, melakukan pengereman signifikan.
secara mendadak, dan menikung dengan • Jika temperatur di bawah 7°C atau Anda
tajam berpotensi menjadi praktik mengemudi mengemudi di jalan bersalju atau ber-es,
yang sangat berbahaya. Melakukan pengere- pasang ban salju atau ban semua musim
man secara mendadak pada permukaan jalan dengan ukuran yang sama dengan ban
yang bersalju atau licin dapat menyebabkan standar kendaraan Anda untuk berkendara
kendaraan tergelincir. yang aman. Baik ban salju dan ban segala
Untuk mengemudikan kendaraan Anda pada musim memiliki tanda M+S.
permukaan jalan yang bersalju tebal, mungkin • Saat menggunakan ban M+S, gunakan ban
perlu memasang rantai ban pada ban Anda. dengan tapak yang sama yang diproduksi
oleh pabrikan yang sama untuk berkendara
Selalu membawa peralatan darurat. Bebera- yang aman.
pa barang yang mungkin ingin Anda bawa • Saat mengemudi dengan ban M+S dengan
termasuk rantai ban, tali pengikat atau rantai, kecepatan maksimum yang diizinkan lebih
senter, suar darurat, pasir, sekop, kabel rendah daripada ban musim panas standar
jumper, pengikis kaca, sarung tangan, kain kendaraan, berhati-hatilah agar tidak
tikar, wearpack, selimut, dll. melebihi batas kecepatan yang diizinkan
Ban salju untuk ban M+S.
Rantai ban (Rantai kawat)
PERINGATAN
Ban salju harus memiliki ukuran dan jenis
yang setara dengan ban standar kendaraan.
Jika tidak, keselamatan dan penanganan
kendaraan Anda dapat terpengaruh secara
negatif.

Jika Anda memasang ban salju pada

kendaraan Anda, pastikan untuk menggu-
nakan ban radial dengan ukuran dan kisaran
beban yang sama dengan ban aslinya. Pasang
ban salju pada keempat roda kendaran un-
tuk menyeimbangkan penanganan/handling B6015201
kendaraan Anda di segala kondisi cuaca. Karena dinding samping ban radial lebih ti-
Traksi yang diberikan ban salju di jalan kering pis dari tipe ban lainnya, dengan memasang
mungkin tidak setinggi ban asli kendaraan beberapa tipe rantai ban pada ban tersebut,
Anda. Hubungi dealer ban untuk rekomendasi bisa mengakibatkan kerusakan pada ban.
kecepatan maksimum.
6-47
Mengemudikan kendaraan Anda

Jika harus menggunakan rantai ban, gunakan memasang beberapa jenis rantai salju di
suku cadang asli HYUNDAI dan pasang atasnya. Oleh karena itu, lebih disarankan
rantai ban setelah membaca panduan yang untuk menggunakan ban salju daripada
diberikan bersama rantai ban. Kerusakan rantai salju.
pada kendaraan Anda yang disebabkan oleh Jangan memasang rantai ban pada
penggunaan rantai ban yang tidak tepat tidak kendaraan yang dilengkapi roda aluminium;
tercakup dalam garansi pabrik kendaraan rantai salju dapat menyebabkan kerusakan
Anda. pada roda. Kerusakan pada kendaraan Anda
Saat menggunakan rantai ban, pasang rantai yang disebabkan oleh penggunaan rantai
ban hanya pada ban belakang. salju yang tidak tepat tidak tercakup dalam
garansi pabrik kendaraan Anda.
PERINGATAN Saat menggunakan rantai ban, pasang rantai
Penggunaan rantai ban dapat berdampak ban hanya pada ban belakang.
buruk pada penanganan/handling kendara-
an: PERHATIAN
• Kemudikan kurang dari 30 km/jam atau Selalu periksa pemasangan rantai untuk pe-
batas kecepatan yang direkomendasikan masangan yang benar setelah mengemudi
pabrik pembuat rantai, mana saja yang sekitar 0,5 hingga 1 km untuk memastikan
lebih rendah. pemasangan yang aman. Kencangkan atau
• Kemudikan dengan hati-hati dan hin- pasang kembali rantai jika longgar.
dari gundukan, lubang, tikungan tajam,
dan bahaya jalan lainnya, yang dapat Pemasangan Rantai
menyebabkan kendaraan terpental. Saat memasang rantai ban, ikuti petunjuk
• Hindari menikung secara tajam atau produsen dan pasang sekencang mungkin.
melakukan pengereman yang bisa Kemudikan secara perlahan (kurang dari 30
menyebabkan roda terkunci. km/jam) dengan rantai yang terpasang. Jika
Informasi Anda mendengar rantai berbenturan dengan
bodi atau chassis, hentikan kendaraan dan
• Pasang rantai ban hanya satu set pada kedua kencangkan. Jika masih melakukan kontak,
ban belakang. Perlu dicatat bahwa memasang perlambat hingga kebisingan berhenti.
rantai ban pada ban akan memberikan tenaga Lepas rantai ban segera setelah Anda mulai
penggerak yang lebih besar, tetapi tidak akan mengemudi di jalan yang sudah bersih.
mencegah slip ke samping. Saat memasang rantai salju, parkir
• Jangan memasang ban berduri (ban yang kendaraan di permukaan yang jauh dari lalu
terpasang mur) tanpa terlebih dahulu lintas. Nyalakan Lampu Hazard kendaraan
memeriksa peraturan setempat dan kota untuk dan letakkan perangkat peringatan darurat
kemungkinan pembatasan penggunaannya. berbentuk segitiga di belakang kendaraan
(jika ada). Selalu tempatkan gear kendaraan
Rantai ban di posisi P (Parkir), terapkan rem parkir dan
matikan kendaraan sebelum memasang
rantai salju.

PEMBERITAHUAN
Saat menggunakan rantai ban:
• Ukuran rantai yang salah atau rantai
yang tidak terpasang dengan benar
dapat merusak jalur rem, suspensi,
bodi, dan roda kendaraan Anda.
• Gunakan kelas SAE “S” atau rantai
kawat.
B6015202
• Jika Anda mendengar suara yang
disebabkan oleh kontak antara rantai
Karena dinding samping ban radial lebih dengan bodi kendaraan, kencangkan
tipis, ban tersebut dapat rusak dengan
6-48
 6
kembali rantai untuk mencegah kontak Jangan biarkan rem parkir Anda membeku
dengan bodi kendaraan. Dalam kondisi tertentu, rem parkir Anda
• Untuk mencegah kerusakan bodi, dapat membeku dalam posisi aktif. Hal ini
kencangkan kembali rantai setelah kemungkinan besar terjadi ketika ada
mengemudi 0,5-1,0 km. penumpukan salju atau es di sekitar atau di
• Jangan menggunakan rantai ban pada dekat rem belakang atau jika rem basah.
kendaraan yang dilengkapi dengan roda Ketika ada risiko rem parkir Anda macet,
aluminium. Jika tidak dapat dihindari, untuk sementara waktu pindahkan gear ke
gunakan rantai jenis kawat. posisi P (Parkir). Juga, ganjal roda belakang
• Pasang rantai ban yang memenuhi terlebih dahulu, agar kendaraan tidak
spesifikasi masing-masing ukuran ban terguling. Kemudian, lepaskan rem parkir.
untuk mencegah kerusakan kendaraan
Anda. Jangan biarkan es dan salju menumpuk di
- Ban 18 inci menggunakan rantai bawah kendaraan
kawat kurang dari 15 mm. Dalam beberapa kondisi, salju dan es dapat
- Ban 20 inci menggunakan rantai salju menumpuk di bawah fender dan meng-
berbahan kain. ganggu roda kemudi. Saat mengemudi
dalam kondisi seperti itu selama musim
Tindakan pencegahan untuk dingin yang parah, Anda harus memeriksa di
musim dingin bawah kendaraan secara teratur, sehingga
pergerakan roda depan dan komponen roda
Periksa baterai dan kabel kemudi tidak terhalang.
Temperatur pada musim dingin akan mem-
Bawa peralatan darurat
pengaruhi kinerja baterai. Periksa baterai
dan kabel, seperti yang dijelaskan di bab 9. Sesuai dengan kondisi cuaca, Anda harus
Level pengisian daya baterai dapat diperiksa membawa peralatan darurat yang sesuai,
oleh dealer resmi HYUNDAI atau di tempat saat mengemudi. Beberapa barang yang
servis. mungkin ingin Anda bawa termasuk rantai
ban, tali pengikat atau rantai, senter, suar
Untuk mencegah kunci membeku darurat, pasir, sekop, kabel jumper, pem-
Agar kunci tidak beku, semprotkan cairan bersih/pengikis kaca, sarung tangan, kain
anti beku atau gliserin yang sesuai ke alas, wearpack, selimut, dll.
dalam lubang-lubang kunci. Saat lubang
Jangan menempatkan benda atau material
kunci sudah tertutup es, semprotkan cairan
lain di kompartemen motor
pencair es yang sesuai di atas es untuk
Menempatkan benda atau material di
menghilangkannya. Ketika bagian dalam
kompartemen motor dapat menyebabkan
kunci membeku, cobalah untuk mencairkan-
kegagalan pada motor. Kerusakan tersebut
nya dengan kunci yang dipanaskan. Gunakan
tidak akan ditanggung oleh garansi pabrik.
kunci yang dipanaskan dengan hati-hati
untuk menghindari cedera.
Gunakan larutan anti beku pembersih kaca
yang sesuai pada sistem
Agar cairan pembersih kaca tidak beku,
tambahkan larutan anti beku pembersih kaca
yang disetujui, seperti yang ditentukan pada
wadah pencuci kaca. Larutan pembersih
kaca anti beku tersedia di dealer resmi
HYUNDAI, dan begitu pula outlet aksesoris
kendaraan. Jangan gunakan cairan anti beku
atau jenis larutan antibeku lainnya untuk
mencegah kerusakan pada cat kendaraan.

6-49
Mengemudikan kendaraan Anda

MENARIK TRAILER Jika Anda memutuskan untuk

menarik trailer (Untuk Aus-
Jika Anda mempertimbangkan untuk menarik tralia)
trailer pada kendaraan Anda, Anda harus ter-
lebih dahulu mengetahui peraturan di negara Berikut adalah beberapa poin penting jika
Anda. Karena peraturan yang berbeda-beda, Anda memutuskan untuk menarik trailer:
persyaratan untuk menarik trailer, kendaraan, • Jangan melakukan penarikan apa pun
atau tipe kendaraan atau peralatan lainnya dengan kendaraan Anda selama 2.000
mungkin berbeda. Tanyakan ke dealer resmi km pertama agar kendaraan dapat
HYUNDAI untuk lebih jelasnya sebelum berjalan dengan baik. Tidak mengikuti
menarik trailer. peringatan ini dapat merusak gear
Ingat bahwa menarik trailer berbeda dari reduksi yang serius.
hanya mengendarai kendaraan Anda sendiri. • Saat menarik trailer, pastikan untuk
Menarik trailer berarti adanya perubahan berkonsultasi dengan dealer resmi
dalam penanganan, daya tahan, dan HYUNDAI untuk informasi lebih jelasnya
penghematan daya listrik. Untuk menarik tentang persyaratan tambahan seperti
trailer yang berhasil dan aman membutuhkan peralatan penarik trailer, dll.
peralatan yang benar, dan harus digunakan • Selalu kemudikan kendaraan Anda
dengan benar. Kerusakan pada kendaraan dengan kecepatan yang sedang (kurang
Anda yang disebabkan oleh menarik trailer dari 100 km/jam).
yang tidak benar tidak ditanggung oleh • Pada tanjakan yang panjang, jaga
garansi pabrik kendaraan Anda. kecepatan kendaraan Anda jangan
Pada bagian ini berisi banyak tip yang telah sampai melebihi 70 km/jam atau batas
diuji dan aturan keselamatan yang penting. kecepatan yang ditetapkan, mana saja
Banyak dari dari uraian ini yang penting untuk yang lebih rendah.
keselamatan Anda dan penumpang Anda. Menarik trailer
Baca bagian ini dengan cermat sebelum Anda
Kapasitas penarikan yang direkomendasikan
menarik trailer.
untuk kendaraan ini dilengkapi dengan Tow-
bar Asli HYUNDAI yang Disetujui, yang akan
PERINGATAN memenuhi persyaratan Standar Australia: AS
Lakukan tindakan pencegahan berikut : 4177.
• Jika Anda tidak menggunakan peralat- Untuk informasi lebih jelasnya mengenai
an yang benar dan/atau mengemudi penarik trailer:
dengan benar, Anda dapat kehilangan • Mengenai suku cadang dan aksesori Asli
kontrol kendaraan saat Anda menarik HYUNDAI (termasuk Towbar Asli yang Dis-
trailer. Misalnya, jika trailer terlalu berat, etujui HYUNDAI dan ketersediaannya untuk
kinerja pengereman dapat berkurang. dibeli), harap hubungi dealer resmi HYUNDAI
Anda dan penumpang Anda bisa terluka terdekat atau kunjungi www.hyundai.com.au.
parah atau fatal. Menarik trailer hanya • Mengenai Aturan dan Peraturan, harap
jika Anda telah mengikuti semua konsultasikan dengan otoritas jalan di Negara
langkah di bagian ini. Bagian atau Wilayah Anda.
• Sebelum melakukan penarikan, Merupakan tanggung jawab pemilik untuk
memastikan bahwa setiap Towbar yang digu-
pastikan berat total trailer, GCW (Gross nakan kompatibel dengan dan sesuai untuk
Combination Weight), GVW (Gross Ve- kendaraan Anda, dan berada dalam kapa-
hicle Weight), GAW (Gross Axle Weight) sitas penarikan kendaraan Anda. Kendaraan
dan beban lidah trailer semuanya dalam HYUNDAI Anda tidak boleh digunakan untuk
batas. menarik beban yang berat karena tidak
dirancang untuk penggunaan tersebut.
Ikuti hukum yang berlaku, HYUNDAI Motor
Company Australia Pty Ltd tidak bertanggung

6-50
 6
jawab atas kerugian, kerusakan, biaya, di 0800 HYUNDAI atau kunjungi
pengeluaran (termasuk namun tidak terbatas www.hyundai.co.nz.
pada kerugian konsekuensial dan secara tidak Merupakan tanggung jawab pemilik untuk
langsung, cedera pribadi, dan kematian ) yang memastikan bahwa setiap Towbar yang
disebabkan oleh penarikan yang tidak sesuai digunakan kompatibel dengan dan sesuai
dengan panduan yang ditetapkan dalam buku untuk kendaraannya, dan berada dalam kap-
panduan pemilik ini dan berdasarkan undang- asitas penarikan kendaraannya. Kendaraan
HYUNDAI Anda tidak boleh digunakan untuk
undang, aturan, dan regulasi yang relevan.
menarik beban yang lebih berat melebihi
kapasitas penarik yang disarankan yang
PERINGATAN ditampilkan di www.hyundai.co.nz karena
HYUNDAI TIDAK merekomendasikan peng- tidak dirancang untuk penggunaan tersebut.
gunaan perangkat perata beban jenis apa Ikuti hukum yang berlaku, HYUNDAI Motors
pun. Penggunaan perangkat perataan beban New Zealand Ltd tidak bertanggung jawab
dapat menimbulkan tekanan yang tidak atas kerugian, kerusakan, biaya, pengelu-
semestinya pada chassis yang menyebabkan aran (termasuk namun tidak terbatas pada
kerusakan pada chassis atau titik mounting. kerugian konsekuensial dan secara tidak
langsung, cedera pribadi, dan kematian)
Jika Anda memutuskan untuk yang disebabkan oleh penarikan yang tidak
menarik trailer (Untuk Selandia sesuai dengan panduan yang ditetapkan
Baru) yang ditetapkan dalam buku panduan
pemilik ini.
Berikut adalah beberapa poin penting jika
Anda memutuskan untuk menarik trailer:
• Jangan melakukan penarikan apa pun
PERINGATAN
dengan kendaraan Anda selama 2.000 HYUNDAI TIDAK merekomendasikan peng-
km pertama agar kendaraan dapat gunaan perangkat perata beban jenis apa
berjalan dengan baik. Tidak mengikuti pun. Penggunaan perangkat perataan beban
peringatan ini dapat merusak gear dapat menimbulkan tekanan yang tidak
reduksi yang serius. semestinya pada chassis yang menyebabkan
• Saat menarik trailer, pastikan untuk kerusakan pada chassis atau titik mounting.
berkonsultasi dengan dealer resmi
HYUNDAI untuk informasi lebih jelasnya Peralatan penarik trailer
tentang persyaratan tambahan seperti
peralatan penarik trailer, dll.
• Selalu kemudikan kendaraan Anda den-
Towbar
gan kecepatan yang sedang (kurang dari Sangat penting untuk memiliki peralatan
100 km/jam). towbar yang benar. Angin kencang, truk
• Pada tanjakan yang panjang, jaga besar yang lewat, dan jalan yang tidak rata
kecepatan kendaraan Anda jangan adalah beberapa alasan mengapa Anda
sampai melebihi 70 km/jam atau batas memerlukan towbar yang tepat. Berikut
kecepatan yang ditetapkan, mana saja beberapa aturan yang harus diikuti:
yang lebih rendah. • Apakah Anda harus membuat lubang di
Catatan Kapasitas Penarikan bodi kendaraan Anda saat memasang
Kapasitas penarikan yang direkomendasikan towbar trailer? Jika ya, pastikan untuk
untuk kendaraan ini dilengkapi dengan Tow- menutup lubang nanti saat Anda
bar Asli HYUNDAI yang Disetujui. melepas towbar. Jika Anda tidak menu-
• Untuk informasi tentang kapasitas pe- tupnya, kotoran dan air dapat masuk
narikan trailer kendaraan ini, silakan kun- ke dalam kendaraan Anda.
jungi www.hyundai.co.nz, atau hubungi • Bumper pada kendaraan Anda tidak
kami di 0800 HYUNDAI. dimaksudkan untuk towbar. Jangan
• Untuk informasi tentang suku cadang pasang towbar sewaan atau towbar
dan aksesori Asli HYUNDAI (termasuk jenis bumper lainnya. Gunakan hanya
Towbar Asli HYUNDAI yang Disetujui towbar yang dipasang pada rangka/
dan ketersediaannya untuk dibeli), frame yang tidak dipasang ke bumper.
harap hubungi dealer/agen servis resmi
HYUNDAI terdekat Anda, hubungi kami
6-51
Mengemudikan kendaraan Anda

• Bagian apa pun dari plat nomor Jika trailer Anda memiliki berat melebihi
belakang atau perangkat penerangan berat maksimum trailer tanpa menggunakan
kendaraan tidak boleh terhalang oleh rem trailer, maka perlu menambahkan
perangkat coupling mekanis. remnya sendiri dan harus memadai. Pastikan
Jika plat nomor belakang dan/atau untuk membaca dan mengikuti panduan
perangkat penerangan dapat terhalang rem trailer sehingga Anda dapat memasang,
sebagian oleh bagian mana pun dari menyesuaikan, dan merawatnya dengan
perangkat coupling mekanis, perangkat benar. Pastikan agar tidak memodifikasi
coupling mekanis yang tidak dapat sistem pengereman kendaraan Anda.
dengan mudah dilepas atau diposisikan
ulang tanpa menggunakan alat apa PERINGATAN
pun, kecuali yang mudah dioperasikan Jangan gunakan trailer dengan remnya
(misalnya, kekuatannya tidak melebihi sendiri kecuali Anda benar-benar yakin telah
20Nm) kunci pelepas yang disediakan menyesuaikan sistem pengereman dengan
oleh pabrikan perangkat coupling, tidak benar. Hal ini bukan tugas amatir. Gunakan
diizinkan untuk digunakan. jasa toko trailer yang berpengalaman dan
Harap diperhatikan bahwa perangkat kompeten untuk melakukan pekerjaan ini.
coupling mekanis yang terpasang dan
tidak digunakan harus selalu dilepas Mengemudikan kendaraan
atau diposisikan ulang jika plat nomor dengan trailer
belakang dan/atau perangkat penera- Menarik trailer membutuhkan sejumlah
ngan belakang terhalang oleh bagian pengalaman. Sebelum berangkat ke jalan
mana pun dari perangkat coupling terbuka, Anda harus mengenal trailer Anda.
mekanis. Biasakan diri Anda dengan suasana pena-
• Aksesoris towbar trailer Kendaraan nganan dan pengereman dengan tambahan
HYUNDAI tersedia di dealer resmi bobot trailer. Dan selalu ingat bahwa
HYUNDAI. kendaraan yang Anda kendarai sekarang
• Kami hanya merekomendasikan towbar lebih panjang dan tidak responsif seperti
HYUNDAI asli (towbar ini dibuat dan kendaraan Anda sendiri.
diuji di Australia/Selandia Baru untuk Sebelum memulai, periksa towbar dan
kondisi lokal). platform trailer, rantai pengaman, konektor
listrik, lampu, ban, dan rem.
Rantai pengaman Selama perjalanan, sesekali Anda periksa
Anda harus selalu memasang rantai di antara untuk memastikan muatannya aman, dan
kendaraan Anda dan trailer Anda. Panduan lampu serta rem trailer masih berfungsi.
tentang pemasangan rantai pengaman
dapat diberikan oleh pabrikan towbar atau
Informasi
pabrikan trailer. Ikuti rekomendasi pabrikan Bila temperatur di sekitar lebih rendah dari 0°C
untuk memasang rantai pengaman. Selalu (32° F) dan daya baterai bertegangan tinggi yang
berikan kelonggaran yang cukup sehingga tersisa rendah, tenaga kendaraan yang menarik
Anda dapat berbelok dengan trailer Anda. trailer dapat turun, bisa menyebabkan masalah
Dan, jangan biarkan rantai pengaman dengan akselerasi atau penurunan kecepatan
terseret di tanah. saat mengemudi pada tanjakan. Saat mengemudi
dengan menarik trailer, pastikan untuk mengisi
Rem trailer daya baterai bertegangan tinggi lebih dari 50%
jika temperatur di sekitar lebih rendah dari 0°C
Jika trailer Anda dilengkapi dengan sistem
(32°F).
pengereman, pastikan sesuai dengan perat-
uran di negara Anda dan dipasang dengan Jarak
benar serta beroperasi dengan benar. Tetaplah jaga jarak setidaknya dua kali lebih
jauh di belakang kendaraan di depan seperti
6-52
 6
yang Anda lakukan saat mengemudikan
kendaraan tanpa trailer. Hal ini dapat mem- PERINGATAN
bantu Anda untuk menghindari situasi yang Jangan menghubungkan sistem penerangan
membutuhkan berbelok dan pengereman trailer secara langsung ke sistem peneran-
mendadak. gan kendaraan Anda. Gunakan kabel harness
trailer yang disetujui. Tidak melakukannya
Menyalip dapat mengakibatkan kerusakan pada sis-
Anda akan membutuhkan lebih banyak jarak tem kelistrikan kendaraan dan/atau cedera
untuk menyalip kendaraan di depan saat pribadi. Kami menyarankan Anda berkon-
menarik trailer. Dan, karena bertambahnya sultasi dengan dealer resmi HYUNDAI untuk
panjang kendaraan, Anda harus bergerak mendapatkan bantuan.
lebih jauh dari kendaraan yang dilewati
sebelum Anda dapat kembali ke jalur Anda. Mengemudi di perbukitan
Kurangi kecepatan sebelum Anda mulai
Memundurkan kendaraan/parkir menuruni turunan yang panjang dan tajam.
Tahan bagian bawah roda kemudi dengan Pada tanjakan yang panjang, kurangi
satu tangan. Lalu, untuk menggerakkan kecepatan Anda menjadi sekitar 70 km/jam
trailer ke kiri, gerakkan tangan Anda ke kiri. untuk mengurangi kemungkinan motor
Untuk memindahkan trailer ke kanan, terlalu panas (overheating).
gerakkan tangan Anda ke kanan. Selalu
gerakan mundur secara perlahan dan, jika PEMBERITAHUAN
memungkinkan, mintalah seseorang untuk Untuk mencegah motor terlalu panas (over-
membantu Anda. heat):
Berbelok • Jika Anda menderek trailer dengan
Saat Anda berbelok dengan trailer, lakukan berat kotor kendaraan maksimum dan
belokan yang lebih lebar dari biasanya. berat trailer maksimum, dapat menye-
Lakukan hal ini agar trailer Anda tidak babkan motor menjadi overheating.
membentur bahu jalan, trotoar, rambu jalan, Saat mengemudi dalam kondisi seperti
pohon, atau objek lain. Hindari manuver itu, biarkan motor diam hingga dingin.
dendeng atau tiba-tiba. Beri sinyal jauh- Anda dapat melanjutkan setelah motor
jauh hari. cukup dingin.
• Saat menderek trailer, kecepatan
Lampu sein kendaraan Anda mungkin akan jauh
Saat menarik trailer, kendaraan Anda harus lebih lambat daripada arus lalu lintas
memiliki lampu sein yang berbeda dan kabel pada umumnya, terutama saat menan-
tambahan. Panah hijau di instrument panel jak pada tanjakan. Gunakan jalur kiri saat
akan berkedip setiap kali Anda memberi menarik trailer di jalan yang menanjak.
sinyal belokan atau perubahan jalur. Jika Pilih kecepatan kendaraan Anda sesuai
terhubung dengan benar, lampu trailer dengan batas kecepatan maksimum
juga akan berkedip untuk memberi tahu yang dipasang untuk kendaraan dengan
pengemudi lain bahwa Anda akan berbelok, trailer, kecuraman tanjakan, dan berat
berpindah jalur, atau berhenti.
trailer Anda.
Saat menderek trailer, panah hijau di instru-
ment panel Anda akan berkedip bergantian Parkir di bukit
meskipun bola lampu di trailer mati. Dengan Umumnya, jika Anda memiliki trailer yang
demikian, Anda mungkin akan mengira terpasang pada kendaraan Anda, Anda tidak
pengemudi di belakang Anda melihat sinyal boleh memarkir kendaraan Anda di atas
Anda padahal sebenarnya tidak. Penting bukit.
untuk memeriksa sesekali untuk memastikan
bola lampu trailer masih berfungsi. Anda Namun, jika Anda harus memarkir trailer di
juga harus memeriksa lampu setiap kali Anda atas bukit, berikut cara melakukannya:
melepaskan dan menyambungkan kembali
kabel. 6-53
Mengemudikan kendaraan Anda

1. Tarik kendaraan ke tempat parkir. Putar 4. Berhenti dan minta seseorang meng-
roda kemudi ke arah trotoar (ke kiri jika ambil dan menyimpan ganjalan rod.
menuju ke arah turunan, ke kanan jika
menuju arah tanjakan). Perawatan saat menarik trailer
2. Tempatkan gear ke posisi P (Parkir).
Kendaraan Anda akan membutuhkan servis
3. Terapkan rem parkir dan matikan yang lebih sering jika Anda sering menarik
kendaraan. trailer. Item penting yang harus diperhatikan
4. Tempatkan ganjalan roda di bawah secara khusus mencakup cairan roda gear
roda trailer di sisi bukit yang turun. reduksi, oli axle, dan cairan sistem pen-
5. Hidupkan kendaraan, tahan rem, pin- dingin. Kondisi rem adalah hal penting
dah gear ke netral, lepas rem parkir dan lainnya yang harus sering diperiksa. Jika
lepaskan rem secara perlahan hingga Anda sedang menarik, ada baiknya untuk
ganjalan roda trailer menyerap beban. memeriksa item-item ini sebelum Anda
6. Ijak rem dan terapkan rem parkir. memulai perjalanan. Jangan lupa juga untuk
merawat trailer dan towbar Anda. Ikuti
7. Tempatkan gear ke posisi P (Parkir) saat
jadwal perawatan yang menggunakan trailer
kendaraan diparkir pada tanjakan dan
Anda dan periksa secara berkala. Sebaiknya,
R (Mundur) di turunan.
lakukan pemeriksaan di awal mengemudi
8. Matikan kendaraan dan lepaskan rem setiap hari. Yang terpenting, semua mur dan
kendaraan tetapi biarkan rem parkir baut towbar harus kencang.
tetap diterapkan. PEMBERITAHUAN
Untuk mencegah kerusakan pada ken-
PERINGATAN daraan:
Untuk mencegah cedera serius atau fatal: • Karena beban yang lebih tinggi selama
• Jangan keluar dari kendaraan tanpa menarik trailer, panas berlebih dapat
menerapkan rem parkir dengan kuat. terjadi pada cuaca yang panas atau
Jika kendaraan dibiarkan berjalan, selama mengemudi di tanjakan.
kendaraan dapat bergerak secara tiba-
• Saat menarik, periksa cairan gear
tiba. Anda dan orang lain bisa terluka
parah atau fatal. reduksi lebih sering.
• Jangan menginjak pedal gas untuk
menahan kendaraan di tanjakan.
Mengendarai kendaraan setelah
diparkir pada tanjakan
1. Dengan gear di posisi P (Parkir),
injak dan tahan pedal rem sementara
Anda:
• Menghidupkan kendaraan Anda;
• Memindahkan gear; dan
• Melepaskan rem parkir.
2. Lepaskan kaki Anda secara perlahan
dari pedal rem.
3. Kemudikan secara perlahan sampai
trailer menjauh dari ganjalan roda.

6-54
 6
BOBOT KENDARAAN
Dua label di list pintu pengemudi Anda GVWR (Gross Vehicle Weight Rating)/
menunjukkan berapa berat kendaraan Anda
Berat Kotor Kendaraan Maksimum
yang dirancang untuk membawa muatan/
beban: Label Informasi Ban dan Muatan dan Ini adalah berat maksimum yan diijinkan dari
Label Sertifikasi. kendaraan untuk muatan penuh (termasuk
semua opsi, peralatan, penumpang, dan
Sebelum memuat muatan pada kendara- muatan). GVWR ditampilkan pada Label Ser-
an Anda, biasakan diri Anda dengan keten- tifikasi yang terletak di list pintu pengemudi.
tuan berikut untuk menentukan nilai berat
kendaraan Anda, dari spesifikasi kendaraan Kelebihan beban muatan
dan Label Sertifikasi:
Base Curb Weight (Berat Kosong Kendara-
an)
PERINGATAN
Berat Kotor Poros Maksimum (GAWR) dan
Ini adalah berat kendaraan termasuk baterai
Berat Kotor Kendaraan Maksimum (GVWR)
bertegangan tinggi dan semua perlengkapan
untuk kendaraan Anda, ada pada Label
standar. Itu tidak termasuk penumpang,
Sertifikasi yang terpasang di pintu penge-
muatan, atau peralatan opsional/ tambahan.
mudi (atau penumpang depan). Melebihi
Vehicle Curb Weight (Berat Bersih Ken- nilai ini dapat menyebabkan kecelakaan
daraan) atau kerusakan kendaraan. Anda dapat
Ini adalah berat kendaraan baru Anda ketika menghitung berat beban Anda dengan
Anda mengambilnya dari dealer Anda dita- menimbang barang-barang (dan orang-
mbah beberapa perlengkapan aftermarket. orang) sebelum memasukkannya ke dalam
kendaraan. Usahakan agar tidak membawa
Cargo Weight (Berat Muatan) barang muatan yang terlalu membebani
Angka ini mencakup semua bobot yang kendaraan kendaraan Anda.
ditambahkan ke Berat Kotor Kendaraan,
termasuk muatan dan peralatan opsional.
GAW (Gross Axle Weight)/Berat Kotor
Poros
Ini adalah total berat yang ditempatkan pada
setiap as roda (depan dan belakang) terma-
suk berat kendaraan dan semua muatan.
GAWR (Gross Axle Weight Rating)/ Berat
Kotor Poros maksimum
Ini adalah bobot maksimum yang diijinkan
yang dapat dibawa oleh satu poros (depan
atau belakang). Angka angka ini ditunjukkan
pada Label Sertifikasi. Total beban pada
setiap as roda tidak boleh melebihi GAWR-
nya.
GVW (Gross Vehicle Weight)/Berat Kotor
Kendaraan)
Ini adalah Berat Kosong ditambah Berat
Muatan aktual ditambah penumpang.

6-55
7. Sistem bantuan pengemudi

Pemberitahuan sistem bantuan pengemudi . .........................................................7-4

Forward Collision Avoidance Assist (FCA) . . .............................................................7-4
Pengaturan Forward Collision-Avoidance Assist . ................................................7-7
Pengoperasian Forward Collision-Avoidance Assist . ..........................................7-9
Malfungsi dan keterbatasan Forward Collision-Avoidance Assist . ....................7-18
Lane Keeping Assist (LKA). . .......................................................................................7-25
Pengaturan Lane Keeping Assist . ..........................................................................7-26
Pengoperasian Lane Keeping Assist ......................................................................7-27
Malfungsi dan keterbatasan Lane Keeping Assist ................................................7-29
Blind-Spot Collision-Avoidance Assist (BCA) . . ........................................................7-31
Pengaturan Blind-Spot Collision-Avoidance Assist . ............................................7-32
Pengoperasian Blind-Spot Collision-Avoidance Assist ........................................7-33
Malfungsi dan keterbatasan Blind-Spot Collision-Avoidance Assist . ................7-35
Safe Exit Warning (SEW) . . .........................................................................................7-39
Pengaturan Safe Exit Warning . ..............................................................................7-40
Pengoperasian Safe Exit Warning . ........................................................................7-40
Malfungsi dan keterbatasan Safe Exit Warning ....................................................7-41
Manual Speed Limit Assist (MSLA). . .........................................................................7-43
Pengoperasian Manual Speed Limit Assist ...........................................................7-43
Intelligent Speed Limit Assist (ISLA) . . ......................................................................7-45 7
Pengaturan Intelligent Speed Limit Assist . . .........................................................7-46
Pengoperasian Intelligent Speed Limit Assist . .....................................................7-46
Malfungsi dan keterbatasan Intelligent Speed Limit Assist .................................7-48
Driver Attention Warning (DAW) . . ............................................................................7-50
Pengaturan Driver Attention Warning . ..................................................................7-51
Pengoperasian Driver Attention Warning .............................................................7-51
Malfungsi dan keterbatasan Driver Attention Warning ........................................7-52
Blind-Spot View Monitor (BVM) . . .............................................................................7-55
Pengaturan Blind-Spot View Monitor ....................................................................7-55
Pengoperasian Blind-Spot View Monitor ..............................................................7-55
Blind-Spot View Monitor mengalami malfungsi ...................................................7-56
Smart Cruise Control (SCC) . . ....................................................................................7-56
Pengaturan Smart Cruise Control ..........................................................................7-57
Pengoperasian Smart Cruise Control ....................................................................7-58
Malfungsi dan keterbatasan Smart Cruise Control ..............................................7-66
 Lane Following Assist (LFA). . .....................................................................................7-71
Pengaturan Lane Following Assist .........................................................................7-71
Pengoperasian Lane Following Assist ....................................................................7-71
Malfungsi dan keterbatasan Lane Following Assist ..............................................7-73
Rear View Monitor (RVM) . . ........................................................................................7-74
Pengaturan Rear View Monitor . .............................................................................7-74
Pengoperasian Rear View Monitor .........................................................................7-75
Malfungsi dan keterbatasan Rear View Monitor ...................................................7-77
Surround View Monitor (SVM) . . ................................................................................7-78
Pengaturan Surround View Monitor . .....................................................................7-78
Pengoperasian Surround View Monitor .................................................................7-79
Malfungsi dan keterbatasan Surround View Monitor ...........................................7-81
Rear Cross-Traffic Collision-Avoidance Assist (RCCA) . . .........................................7-82
Pengaturan Rear Cross-Traffic Collision-Avoidance Assist .................................7-82
Pengoperasian Rear Cross-Traffic Collision-Avoidance Assist ............................7-83
Malfungsi dan keterbatasan Rear Cross-Traffic Collision-Avoidance Assist ......7-86
Forward/Reverse Parking Distance Warning (PDW) . . .............................................7-90
Pengaturan Forward/Reverse Parking Distance Warning ....................................7-90
Pengoperasian Forward/Reverse Parking Distance Warning ..............................7-91
7 Malfungsi dan keterbatasan Forward/Reverse Parking Distance Warning . .......7-92
Forward/SIde/Reverse Parking Distance Warning (PDW) . ......................................7-94
Pengaturan Parking Distance Warning . .................................................................7-95
Pengoperasian Parking Distance Warning ............................................................7-95
Malfungsi dan keterbatasan Parking Distance Warning ......................................7-97
Reverse Parking Collision-Avoidance Assist (PCA) . . ...............................................7-99
Pengaturan Reverse Parking Collision-Avoidance Assist .....................................7-99
Pengoperasian Reverse Parking Collision-Avoidance Assist ...............................7-100
Malfungsi dan keterbatasan Reverse Parking Collision-Avoidance Assist .........7-101
Forward/side/reverse parking collision-avoidance assist (PCA). . ..........................7-105
Pengaturan Parking Collision-Avoidance Assist ...................................................7-105
Pengoperasian Parking Collision-Avoidance Assist ..............................................7-106
Malfungsi dan keterbatasan Parking Collision-Avoidance Assist ........................7-108
Remote Smart Parking Assist 2 (RSPA 2). . ................................................................7-111
Pengaturan Remote Smart Parking Assist .............................................................7-113
Pengoperasian Remote Smart Parking Assist .......................................................7-114
7. Sistem bantuan pengemudi

Malfungsi dan keterbatasan Remote Smart Parking Assist ................................. 7-128

Pernyataan persetujuan.............................................................................................. 7-134
Radar depan. ..........................................................................................................7-134
Radar sudut depan................................................................................................... 7-134

7
Sistem bantuan pengemudi

PEMBERITAHUAN SISTEM FORWARD COLLISION

BANTUAN PENGEMUDI AVOIDANCE ASSIST (FCA)
Karena pembaruan perangkat lunak sistem
infotainment, deskripsi setiap fungsi dari sis- Fitur standar
tem bantuan pengemudi mungkin berbeda
dari buku panduan pemilik ini. Dalam hal
ini, untuk informasi lebih jelasnya tentang
pembaruan, pindai kode QR pada buku pan-
duan sistem infotainment yang disediakan
secara terpisah.

Forward Collision-Avoidance Assist diran-

cang untuk membantu mendeteksi dan
memantau kendaraan di depan, sepeda
motor, pejalan kaki, atau sepeda di jalan
raya dan memperingatkan pengemudi
bahwa akan segera terjadi benturan dengan
pesan peringatan dan pengereman darurat.
Selain itu, ketika mengemudi dengan
kecepatan tinggi, Forward Collision-Avoid-
ance Assist akan membantu mendeteksi
kendaraan di jalur depan dan samping. Jika
benturan akan segera terjadi saat berpindah
jalur, Forward Collision Avoidance Assist
akan mengaktifkan pengereman darurat
untuk membantu mencegah benturan. (jika
dilengkapi)
Fitur Junction Turning

B7000102
Fitur Junction Turning dapat membantu
mencegah benturan dengan kendaraan yang
datang dari arah berlawanan di jalur samp-
ing saat berbelok ke kanan (pengemudi
7-4
 7
duduk di sebelah kanan) di persimpangan Fitur Lane-Change Oncoming (jika
jalan dengan lampu sein yang menyala dilengkapi)
dengan menerapkan pengereman darurat.

Fitur Junction Crossing

B7000105

[A] Kendaraan yang datang

Fitur Lane-Change Oncoming akan memban-
B7000103
tu menghindari benturan dengan kendaraan
Fitur Junction Crossing akan membantu
yang datang ketika mengubah jalur dengan
kendaraan untuk menghindari benturan
membantu roda kemudi pengemudi.
dengan kendaraan yang melaju di sisi kiri
atau kanan saat melintasi di persimpangan
dengan melakukan pengereman darurat. Fitur Lane-Change Side (jika
dilengkapi)
Fitur Direct Oncoming

B7000106
B7000104
[A] Kendaraan di sisi depan
[A] Kendaraan yang datang Fitur Lane-Change Side akan membantu
Fitur Direct Oncoming akan membantu menghindari benturan dengan kendaraan di
mengurangi kecepatan saat terdeteksi jalur samping ketika akan mengubah jalur
kendaraan yang mendekat dari arah dengan membantu roda kemudi pengemudi.
berlawanan untuk mencegah benturan.

7-5
Sistem bantuan pengemudi

Fitur Evasive Steering Assist (jika

dilengkapi)

B7000109

B7000107
• Membantu roda kemudi
Fitur Evasive Steering Assist akan
membantu kendaraan untuk menghin-
dari benturan dengan kendaraan,
pejalan kaki atau pengendara sepeda
di depan pada jalur yang sama. Ketika
risiko benturan terdeteksi, fitur Evasive
Steering Assist akan memperingatkan
pengemudi dan jika pengemudi meng-
arahkan roda kemudi untuk menghin-
dari benturan, hal itu akan membantu B7000110
roda kemudi. [A] Kamera depan
[B] Radar depan
• Membantu membelokan roda kemudi [C] Radar sudut depan (jika dilengkapi)
Fitur Evasive Steering Assist akan [D] Radar sudut belakang (jika dilengkapi)
membantu kendaraan untuk menghin- Lihat gambar di atas untuk lokasi lebih
dari benturan dengan pejalan kaki jelasnya dari sensor pendeteksi.
atau pengendara sepeda di depan
pada jalur yang sama. Ketika risiko
benturan terdeteksi, fitur Evasive
PERHATIAN
Steering Assist akan memperingatkan Lakukan tindakan pencegahan berikut untuk
pengemudi dan jika ada ruang untuk mempertahankan kinerja yang optimal dari
menghindari benturan di jalur tersebut, sensor pendeteksi:
hal itu akan membantu membelokan • Jangan pernah membongkar sensor
roda kemudi. pendeteksi atau rakitan sensor, atau
Sensor pendeteksi memberikan benturan apa pun pada
sensor.
• Jika sensor pendeteksi telah diganti
atau diperbaiki, kami menyarankan agar
kendaraan Anda diperiksa oleh dealer
resmi HYUNDAI.
• Jangan pernah memasang aksesoris
atau stiker apa pun pada kaca depan,
atau memasang kaca film dengan warna
yang berbeda pada kaca depan.
• Jaga agar kamera depan tetap kering.
B7000108

7-6
 7
• Jangan meletakkan benda reflektif apa - Jika memasang trailer, carrier, dll.,
pun (misalnya, kertas putih, cermin) di hal ini dapat mempengaruhi kinerja
atas instrumen panel. radar sudut belakang atau Forward
• Jangan meletakkan benda apapun di Collision-Avoidance Assist mungkin
dekat kaca depan atau memasang tidak akan beroperasi dengan benar.
aksesoris apapun pada kaca depan. Ini
dapat mempengaruhi kinerja fitur
defogging dan defrosting dari sistem Pengaturan Forward Colli-
kontrol iklim, yang dapat mencegah
sistem Bantuan Pengemudi beroperasi. sion-Avoidance Assist
• Jangan gunakan bingkai plat nomor
atau benda, seperti stiker bemper, film Forward Safety (Pengaman Depan)
atau pelindung bemper, di dekat
penutup radar depan.
• Jangan mengubah posisi plat nomor.
Dapat mempengaruhi pendeteksian dan
performa kontrol radar depan.
• Selalu menjaga radar depan dan penu-
tupnya bersih dan bebas dari kotoran
dan serpihan.
Gunakan hanya kain lembut untuk
mencuci kendaraan. Jangan menyem-
protkan air yang bertekanan tinggi se-
cara langsung ke sensor atau penutup B7000201_1
sensor. Dengan kendaraan yang hidup, pilih atau
• Jika radar atau area di sekitar radar batalkan pilihan Setup (Settings) > Ve-
rusak atau terkena benturan apa pun, hicle >Driver assistance > Driving safety
Forward Collision-Avoidance Assist >Forward safety dari menu Settings untuk
mungkin tidak bisa beroperasi dengan mengatur apakah akan menggunakan setiap
baik meskipun pesan peringatan tidak fitur.
di tampilkan di instrumen cluster. Kami • Jika memilih ‘Forward Safety’, For-
menyarankan agar kendaraan Anda wardCollision-Avoidance Assist akan
diperiksa oleh dealer resmi HYUNDAI. memperingatkan pengemudi dengan
• Gunakan hanya suku cadang asli untuk pesan peringatan, bunyi peringatan ter-
memperbaiki atau mengganti penutup gantung pada tingkat risiko bentur-an.
radar depan yang rusak. Jangan Bantuan pengereman akan diaktifkan
mengecat penutup radar depan. tergantung pada tingkat risiko benturan.
• Kendaraan yang dilengkapi dengan Jika tidak memilih ‘Forward Safety’,
radar sudut depan dan/ atau radar sudut Forward Safety akan dinonaktifkan.
belakang Lampu peringatan ( ) akan menyala
- Jangan memasang bingkai plat nomor di instrumen cluster.
atau benda, seperti stiker bemper,
film atau pelindung bemper, di dekat
radar sudut depan atau radar sudut
belakang.
- Fitur tersebut mungkin tidak akan
berfungsi dengan baik jika bumper
telah diganti, atau bagian sekitar
radar sudut depan atau radar sudut
belakang telah rusak atau dicat/
terkena cat.
7-7
Sistem bantuan pengemudi

Forward Cross-Traffic Safety (jika Forward/Side Safety akan dinonaktifkan.

dilengkapi) Lampu peringatan ( ) akan menyala di
instrumen cluster

PERINGATAN
Saat kendaraan dihidupkan ulang, Forward
Collision-Avoidance Assist akan selalu aktif.
Namun, jika tidak memilih ‘Forward Safety’,
pengemudi harus selalu waspada terhadap
lingkungan sekitar dan mengemudi dengan
aman.

B7000201_2 PERHATIAN
Dengan kendaraan yang hidup, pilih Setup • Pengaturan untuk Forward Safety men-
(Settings)> Vehicle > Driver assistance > cakup ‘Basic function’ dan ‘Junction
Driving safety > Forward cross-traffic Turning’, dan ‘Direct Oncoming’.
safety dari menu Settings untuk mengak- • Pengaturan untuk Forward-Cross Traffic
tifkan fitur Junction crossing dan batalkan Safety mencakup ‘Junction Crossing’.
pilihan untuk menonaktifkan fitur. • Pengaturan untuk Forward/Side Safety
mencakup ‘Lane Change Oncoming’,
Forward/Side Safety (jika dilengkapi) ‘Lane-Change Side’ dan ‘Evasive Steer-
ing Assist’ (jika dilengkapi).
• Jika tidak memilih Forward Safety,
fitur Junction Crossing tidak akan
beroperasi meskipun memilih ‘Forward
Cross- Traffic Safety’ dan ‘Forward/Side
Safety’. (jika dilengkapi)

Forward Safety (Pengaman Depan)

Warning Timing

B7000203
Dengan kendaraan yang hidup, pilih Setup
(Settings)> Vehicle > Driver assistance
> Driving safety > Forward/side safety
dari menu Settings untuk mengaktifkan fitur
Junction crossing dan batalkan pilihan untuk
menonaktifkan fitur.
• Jika memilih ‘Forward/side Safety’,
Forward Collision-Avoidance Assist akan B7000204
memperingatkan pengemudi, getaran Dengan kendaraan yang hidup, pilih Setup
pada roda kemudi, pesan peringatan, (Settings)> Vehicle > Driver assistance >
bunyi peringatan tergantung pada Driving safety > Forward safety warning
tingkat risiko benturan. Bantuan pen- timing dari menu Settings untuk mengubah
gereman akan diaktifkan tergantung waktu aktivasi peringatan awal untuk
pada tingkat risiko dari benturan. Jika Forward Collision Avoidance Assist. Waktu
tidak memilih ‘Forward/Side Safety’, peringatan dapat diatur ke ‘Standard
(Normal)’ atau ‘Late (Lambat)’.
7-8
 7
• Gunakan ‘Standar (Normal)’ dalam Jika memilih 'Driving Safety Priority', volume
kondisi berkendara yang normal. Jika audio akan menurun untuk sementara waktu
Waktu Peringatan tampaknya lebih untuk memberi bunyi peringatan kepada
sensitif, ubah ke ‘Late’. pengemudi untuk berkendara dengan aman.
• Jika memilih ‘Late (Lambat)’, For- Dengan kendaraan yang hidup, Pilih Setup
ward Collision-Avoidance Assist, akan (Settings)> Vehicle > Driver assistance
memperingatkan pengemudi lebih > Haptic warning dari menu Settings
lambat. untuk mengaktifkan atau menonaktifkan
Peringatan Haptic.
PERHATIAN
• Meskipun memilih ‘Standar’ sebagai Informasi
Waktu Peringatan, jika kendaraan yang • Jika Anda mengubah volume peringatan
terdeteksi di depan tiba-tiba berhenti, dan peringatan Haptic, volume peringatan
peringatan mungkin akan tampak ter- dan peringatan Haptic dari Sistem Bantuan
lambat. Pengemudi lainnya mungkin akan berubah.
• Pilih ‘Late’ untuk Waktu Peringatan saat • Jika kendaraan dihidupkan kembali, volume
lalu lintas lengang dan saat kecepatan peringatan dan peringatan Haptic akan tetap
mengemudi yang lambat. pada pengaturan yang terakhir dilakukan.
• Mungkin tidak ada menu Settings tergan-
Informasi tung pada spesifikasi kendaraan.
• Jika Anda mengubah waktu Peringatan, • Saat peringatan Haptic dinonaktifkan untuk
waktu Peringatan untuk Sistem Bantuan sementara waktu, volume peringatan akan
Pengemudi lainnya dapat berubah. beralih ke ‘Off’, volume peringatan akan
• Jika kendaraan dihidupkan ulang, Waktu diaktifkan dan dipilih sebagai ‘Medium’.
peringatan akan akan tetap pada pengaturan • Saat memilih volume peringatan ‘Off’
yang terakhir dilakukan. sementara peringatan Haptic dinonaktifkan,
peringatan Haptic akan diaktifkan kembali.
Volume peringatan dan Peringatan
Haptic (Getar)
Pengoperasian Forward Colli-
sion-Avoidance Assist
Fitur standar
Fitur standar dari Forward Collision-Avoid-
ance Assist adalah untuk memperingatkan
dan mengendalikan kendaraan tergantung
pada tingkat risiko benturan: ‘Collision Warn-
ing’, ‘Emergency Braking’ dan ‘Stopping
B7000205 vehicle dan ending brake control’.
Dengan kendaraan yang hidup, pilih Setup
(Settings)> Vehicle > Driver assistance >
Warning volume dari menu Settings untuk
mengubah Volume Peringatan untuk For-
ward Collision-Avoidance Assist.
Meskipun memilih ‘Off’, volume peringatan
tidak akan nonaktif tetapi volume akan
berbunyi ‘Low’ (rendah).

7-9
Sistem bantuan pengemudi

Collision Warning (Peringatan Benturan) Pengereman darurat akan beroperasi pada

kondisi berikut.
• Kendaraan atau sepeda motor:

Mengemudi Menghentikan
kendaraan kendaraan

Daya
penge-
sekitar 10-200 km/jam
reman
lemah
B7000301 Daya
• Untuk memberi peringatan kepada sekitar sekitar
pengemudi tentang kemungkinan terjadi penge-
10-130 km/ 10-75 km/
benturan, lampu peringatan Forward reman
jam jam)*
Safety ( ) akan berkedip, pesan kuat
peringatan ‘Collision Warning’ akan di-
tampilkan di instrumen cluster, disertai *: Jika Forward Collision Avoidance Assist
dengan bunyi peringatan, dan roda menilai bahwa menghindari benturan
itu sulit bahkan dengan mengubah jalur
kemudi yang bergetar.
mengemudi. Jangkauan pengoperasian
• Jika ada kendaraan atau sepeda motor fitur dapat berkurang karena area di
yang terdeteksi di depan, fitur sekitar kendaraan. (jika dilengkapi)
ini akan beroperasi saat kecepatan • Pejalan kaki atau pengendara sepeda:
kendaraan Anda sekitar di 10~200 km/ Fitur ini akan beroperasi saat kecepatan
jam. kendaraan Anda sekitar 10-65 km/
• Jika ada pejalan kaki atau pengendara jam.
sepeda terdeteksi di depan, fitur ini akan Menghentikan kendaraan dan mengakhiri
beroperasi saat kecepatan kendaraan kontrol pengereman
Anda sekitar di 10~85 km/jam.
Emergency Braking (Pengereman Darurat)

B7000303

B7000302 • Ketika kendaraan berhenti karena

Untuk memperingatkan pengemudi bahwa pengereman darurat, pesan peringatan
pengereman darurat akan dibantu, lampu ‘Drive carefully’ akan ditampikan di
peringatan Forward Safety ( ) berkedip, instrumen cluster.
pesan peringatan ‘Emergency Braking’ akan Untuk keselamatan Anda, pengemudi
ditampilkan di instrumen cluster, bunyi harus segera menginjak pedal rem dan
peringatan akan terdengar dan roda kemudi memeriksa lingkungan sekitar.
akan bergetar.
7-10
 7
• Kontrol pengereman akan berakhir Emergency Braking (Pengereman Darurat)
setelah kendaraan berhenti karena
pengereman darurat selama sekitar 2
detik.
Informasi
Tekan lampu hazard untuk menonaktifkan bunyi
peringatan dari fitur peringatan benturan atau
sistem pengereman darurat.

Fitur Junction Turning

Fitur Junction Turning akan mem-
peringatkan dan mengendalikan kendaraan B7000315_1
tergantung pada tingkat risiko benturan: • Untuk memperingatkan pengemudi bah-
‘Collision Warning’, ‘Emergency Braking’ wa pengereman darurat akan dibantu,
dan ‘Stopping vehicle and ending brake lampu peringatan Forward Safety ( )
control’. berkedip, pesan peringatan ‘Emergency
Collision Warning (Peringatan Benturan) Braking’ akan ditampilkan di instrumen
cluster, bunyi peringatan akan terdengar
dan roda kemudi akan bergetar.
• Dalam situasi pengereman darurat,
pengereman dibantu dengan tenaga
pengereman yang kuat oleh fitur untuk
membantu mencegah benturan dengan
kendaraan yang datang.
• Fitur ini akan beroperasi saat kecepatan
kendaraan Anda berada antara sekitar
10-30 km/jam dan kecepatan kendaraan
yang datang atau sepeda motor
B7000315
• Untuk memperingatkan pengemudi sekitar 30-70 km/jam.
akan adanya resiko benturan, lampu
peringatan Forward Safety ( ) ber- Informasi
kedip, pesan peringatan ‘Collision Jika posisi kursi pengemudi berada di sebelah
Warning’ akan ditampilkan di cluster, kanan, fitur ini hanya akan beroperasi saat Anda
bunyi peringatan akan terdengar dan belok ke kanan.
roda kemudi akan bergetar.
Menghentikan kendaraan dan mengakhiri
• Fitur ini akan beroperasi saat ke-
kontrol pengereman
cepatan kendaraan Anda sekitar
10-30 km/jam dan kecepatan kendara-
an atau sepeda motor yang melaju
sekitar 30-70 km/jam.

B7000303

7-11
Sistem bantuan pengemudi

• Saat kendaraan berhenti karena pe- Emergency Braking (Pengereman Darurat)

ngereman darurat, pesan peringatan
‘Drive carefully’ akan ditampilkan di
cluster.
Untuk keamanan Anda, pengemudi
harus segera menginjak pedal rem dan
memeriksa lingkungan sekitar.
• Kontrol pengereman akan berakhir
setelah kendaraan berhenti karena
pengereman darurat selama sekitar 2
detik.

Informasi B7000308
Tekan lampu hazard untuk menonaktifkan bunyi • Untuk memperingatkan pengemudi
peringatan dari fitur peringatan benturan atau bahwa pengereman darurat akan di-
sistem pengereman darurat. bantu, lampu peringatan Forward
Safety ( ) berkedip, pesan peringatan
Fitur Junction Crossing ‘Collision Warning’ akan ditampilkan di
cluster, bunyi peringatan akan terde-
(jika dilengkapi) ngar dan roda kemudi akan bergetar.
Fitur Junction Crossing akan memper-
• Dalam situasi pengereman darurat,
ingatkan dan mengendalikan kendaraan
pengereman didukung dengan tenaga
tergantung pada tingkat risiko benturan:
pengereman yang kuat oleh fitur untuk
‘Collision Warning’, ‘Emergency Braking’
membantu mencegah benturan dengan
dan ‘Stopping vehicle and ending brake
kendaraan yang melintas.
control’
• Fitur ini akan beroperasi saat kecepatan
Collision Warning (Peringatan Benturan)
kendaraan Anda sekitar 10-55 km/jam
dan kecepatan kendaraan yang melintasi
sekitar 10-40 km/jam.
Menghentikan kendaraan dan mengakhiri
kontrol pengereman

B7000307
• Untuk memperingatkan pengemudi
akan adanya resiko benturan,lampu
peringatan Forward Safety ( ) ber-
kedip, pesan peringatan ‘Collision
Warning’ akan ditampilkan di instrumen
cluster, bunyi peringatan akan terden- B7000303

gar dan roda kemudi akan bergetar. • Saat kendaraan berhenti karena pen-
• Fitur ini akan beroperasi saat kecepatan gereman darurat, pesan peringatan
kendaraan Anda sekitar 10-55 km/jam ‘Drive carefully’ akan ditampilkan di
dan kecepatan kendaraan atau sepeda cluster.
motor yang melaju sekitar 10-60 km/
jam.
7-12
 7
Untuk keamanan Anda, pengemudi • Fitur ini akan beroperasi ketika ke-
harus segera menginjak pedal rem dan cepatan kendaraan Anda sekitar di
memeriksa lingkungan sekitar. 10-130 km/jam dan kecepatan ken-
• Kontrol pengereman akan berakhir daraan yang melaju yang terdeteksi di
setelah kendaraan berhenti karena atas sekitar 10 km/jam dan kecepatan
pengereman darurat selama sekitar 2 sepeda motor yang melaju di atas
detik. sekitar 25 km/jam.
Emergency Braking (Pengereman Darurat)
PERHATIAN
Jika kendaraan Anda atau kendaraan yang
melaju tidak melaju lurus, peringatan dan
kontrol fitur Front Oncoming mungkin akan
terlambat atau mungkin tidak akan berop-
erasi.

Informasi
Tekan lampu hazard untuk menonaktifkan bunyi
peringatan dari fitur peringatan benturan atau
sistem pengereman darurat. B7000302
• Untuk memperingatkan pengemudi
bahwa pengereman darurat akan
Fitur Direct Oncoming dibantu, lampu peringatan Forward
Fitur Direct Oncoming akan memperingatkan Safety ( ) berkedip, pesan peringatan
dan mengontrol kendaraan tergantung ‘Collision Warning’ akan ditampilkan
pada tingkat risiko tabrakan: Menggunakan di cluster, bunyi peringatan akan
‘Collision Warning’,‘Emergency Braking’ dan terdengar dan roda kemudi akan
‘Stopping vehicle and ending brake control’. bergetar.
• Dalam situasi pengereman darurat,
Collision Warning (Peringatan Benturan)
pengereman dibantu dengan tenaga
pengereman yang kuat oleh fitur untuk
membantu mencegah benturan dengan
kendaraan yang melaju.
• Fitur ini akan beroperasi saat kecepatan
kendaraan Anda sekitar di 30-130 km/
jam dan terdeteksi ada kendaraan yang
melaju.
Menghentikan kendaraan dan mengakhiri
kontrol pengereman

B7000301

• Untuk memperingatkan pengemudi

akan adanya resiko benturan,lampu
peringatan Forward Safety ( ) berkedip,
pesan peringatan ‘Collision Warning’
akan ditampilkan di instrumen cluster,
bunyi peringatan akan terdengar dan roda
kemudi akan bergetar.
B7000303

7-13
Sistem bantuan pengemudi

• Saat kendaraan berhenti karena pen- • Fitur ini akan beroperasi ketika
gereman darurat, pesan peringatan kecepatan kendaraan Anda sekitar di
‘Drive carefully’ akan ditampilkan di 40~145 km/jam dan kecepatan
instrumen cluster. Untuk keamanan kendaraan yang datang sekitar di atas
Anda, pengemudi harus segera meng- 10 km/jam dan kecepatan relatif dengan
injak pedal rem dan memeriksa lingku- kendaraan Anda sekitar di bawah 200
ngan sekitar. km/jam.
• Kontrol pengereman akan berakhir Emergency Steering (Roda Kemudi Darurat)
setelah kendaraan berhenti karena
pengereman darurat selama sekitar 2
detik.
PERHATIAN
Jika kendaraan Anda atau kendaraan yang
melaju tidak melaju lurus, peringatan dan
kontrol fitur Direct Oncoming mungkin
akan terlambat atau mungkin tidak akan
beroperasi.
Informasi
Tekan lampu hazard untuk menonaktifkan bunyi B7000314
peringatan dari fitur peringatan benturan atau • Untuk memperingatkan pengemudi
sistem pengereman darurat. bahwa roda kemudi akan dibantu,
lampu peringatan Emergency Steering
Fitur Lane-Change Oncoming func- ( ) berkedip, pesan peringatan
tion (jika dilengkapi) ‘Emergency Steering’ akan ditampilkan
di instrumen cluster, disertai dengan
Fitur Lane-Change Oncoming akan mem-
bunyi peringatan dan roda kemudi akan
peringatkan dan mengendalikan kendaraan
bergetar.
tergantung pada tingkat risiko benturan:
‘Collision Warning’ dan ‘Emergency Steering’ • Dalam situasi emergency steering, roda
kemudi akan dibantu oleh fitur untuk
Collision Warning (Peringatan Benturan) membantu mencegah benturan dengan
kendaraan yang melaju.
• Fitur ini akan beroperasi ketika ke-
cepatan kendaraan Anda sekitar di
40-145 km/jam dan kecepatan kendara-
an yang melaju atau sepeda motor
yang melaju di atas sekitar 10 km/
jam dan kecepatan relatif dengan
kendaraan Anda di bawah sekitar 200
km/jam.

Fitur Lane-Change Side

B7000301
(jika dilengkapi)
• Untuk memperingatkan pengemudi Fitur Lane-Change Side akan memper-
akan adanya resiko benturan, lampu ingatkan dan mengendalikan kendaraan
peringatan Emergency Steering ( ) tergantung pada tingkat risiko benturan:
berkedip, pesan peringatan ‘Collision ‘Collision Warning’ dan ‘Emergency Steering’
Warning’ akan ditampilkan di instrumen
cluster, bunyi peringatan akan terdengar
dan roda kemudi akan bergetar.
7-14
 7
Collision Warning (Peringatan Benturan) • Fitur ini akan beroperasi saat kecepatan
kendaraan Anda sekitar di 40-145 km/
jam dan sepeda motor di depan
sedang melaju.

PERHATIAN
• Fitur Lane-Change Side tidak akan
beroperasi jika kecepatan kendaraan
dari kendaraan yang melaju dari depan
adalah 0 km/jam.
• Jangkauan pendeteksian radar sudut
B7000315
depan dan radar sudut belakang di-
• Untuk memperingatkan pengemudi tentukan oleh lebar jalan standar, oleh
akan adanya resiko benturan, lampu karena itu, pada jalan yang sempit, fitur
peringatan Emergency Steering ( ) Lane-Change Side dapat mendeteksi
berkedip, pesan peringatan ‘Collision kendaraan lain yang berada di dua
Warning’ akan ditampilkan di instru- jalur dan akan memperingatkan Anda.
men cluster, disertai dengan bunyi Sebaliknya, di jalan yang lebar, fitur
peringatan dan roda kemudi akan Lane-Change Side mungkin tidak bisa
bergetar. mendeteksi kendaraan yang melaju di
jalur berikutnya dan mungkin tidak akan
• Fitur ini akan beroperasi saat kecepatan
memperingatkan Anda.
kendaraan Anda sekitar di 40-145 km/
jam. • Fitur collision-avoidance assist akan
dibatalkan dalam kondisi berikut:
Emergency Steering (Roda Kemudi Daru- • Kendaraan Anda memasuki jalur
rat) berikutnya dengan jarak tertentu
• Kendaraan Anda jauh dari resiko
benturan
• Roda kemudi dikemudikan dengan
tajam
• Menginjak pedal rem
• Fitur Forward Collision-avoidance
assist beroperasi
• Setelah pengoperasian fitur Lane-
Change Side atau merubah jalur, Anda
harus berkendara ke tengah
jalur. Fungsi Lane-Change Side tidak
B7000316 akan beroperasi jika kendaraan tidak
• Untuk memperingatkan pengemudi
dikemudikan di tengah jalur.
bahwa roda kemudi akan dibantu,
lampu peringatan Emergency Steering
( ) berkedip, pesan peringatan Informasi
‘Emergency Steering’ akan dita-
mpilkan di instrumen cluster, disertai • Saat diperkirakan akan terjadi benturan
dengan bunyi peringatan dan roda tambahan, fitur Lane-Change Side tidak
kemudi akan bergetar. akan membantu roda kemudi dan hanya
• Dalam situasi roda kemudi darurat, akan memperingatkan pengemudi akan
roda kemudi akan dibantu oleh fitur adanya benturan.
untuk membantu mencegah benturan • Karena kursi pengemudi berada di sisi
dengan kendaraan sisi depan. kanan, sistem akan bekerja saat Anda
berbelok ke kanan.
7-15
Sistem bantuan pengemudi

Fitur Evasive Steering Assist Emergency Steering (Evasive steering assist)

(jika dilengkapi)
Fungsi Evasive Steering Assist akan mem-
peringatkan dan mengendalikan kendaraan
dengan ‘Emergency steering’.
Emergency Steering (Driver steering assist)

B7000317
• Untuk memperingatkan pengemudi
bahwa emergency steering akan diban-
tu, lampu peringatan Emergency Steer-
ing ( ) berkedip, pesan ‘Emergency
Steering’ akan ditampilkan di instrumen
cluster, akan terdengar bunyi peringatan
B7000317 dan roda kemudi akan bergetar.
• Jika ada risiko tinggi terjadi benturan
• Untuk memperingatkan pengemudi dengan pejalan kaki dan pengendara
bahwa emergency steering akan sepeda di depan, dan kecepatan
dibantu, lampu peringatan Emergency kendaraan untuk mengoperasikan
Steering ( ) berkedip, pesan pengereman darurat berada dalam
‘Emergency steering’ akan ditampilkan jangkauan pengoperasian, roda ke-
di instrumen cluster, akan terdengar mudi akan dibantu untuk membantu
bunyi peringatan dan roda kemudi akan mencegah benturan saat ada ruang
bergetar. untuk menghindari benturan di jalur
• Jika ada risiko benturan dengan mengemudi.
kendaraan, pejalan kaki, sepeda motor • fitur ini akan beroperasi saat kecepatan
dan pengendara sepeda di depan, kendaraan Anda sekitar 65-75 km/jam.
roda kemudi akan dibantu untuk
membantu mencegah benturan saat PERHATIAN
pengemudi mengarahkan kendaraan • Roda kemudi dapat berputar secara
untuk menghindari benturan. otomatis saat emergency steering
• Fitur ini akan beroperasi saat kecepatan beroperasi.
kendaraan Anda sekitar 40-85 km/jam. • Emergency Steering akan dibatalkan
secara otomatis saat faktor risiko hilang.
Jika perlu, pengemudi harus menge-
mudikan kendaraan.
• Emergency Steering tidak dapat ber-
operasi atau dapat dibatalkan selama
pengoperasian jika roda kemudi
dipegang erat atau dibelokkan ke arah
yang berlawanan.
• Saat roda kemudi dibantu untuk
menghindari benturan dengan sepeda
motor, pejalan kaki dan pengendara

7-16
 7
sepeda, akan dibatalkan jika diperki- • Jika pesan peringatan sistem lain
rakan terjadi benturan dengan benda ditampilkan atau terdengar bunyi
lain (kendaraan, sepeda motor, pejalan peringatan sistem lainnya, pesan
kaki, atau pengendara sepeda). peringatan Forward Collision-Avoidance
• Evasive steering assist mungkin tidak Assist mungkin tidak akan di-tampilkan
bisa beroperasi jika tidak cukup ruang dan bunyi peringatan akan nonaktif.
untuk menghindari benturan di jalur • Anda mungkin tidak bisa mendengar
mengemudi. bunyi peringatan Forward Collision-
Avoidance Assist jika lingkungan di
Informasi sekitar terlalu bising.
Untuk lebih jelasnya tentang pesan peringatan, • Forward Collision-Avoidance Assist da-
lihat Collision Warning (Peringatan Benturan) pat dinonaktifkan atau tidak bisa bero-
di “Fitur Standar”. perasi dengan benar atau beroperasi
secara tidak perlu tergantung pada
PERINGATAN kondisi jalan dan lingkungan sekitarnya.
Lakukan tindakan pencegahan berikut saat • Bahkan jika ada masalah dengan For-
menggunakan Forward Collision-Avoidance ward Collision-Avoidance Assist, per-
Assist: forma pengereman standar kendaraan
• Untuk keselamatan Anda, ubah Peng- masih akan bekerja dengan baik.
aturan (Settings) setelah memarkir • Selama pengereman darurat, kontrol
kendaraan di lokasi yang aman. pengereman dengan Forward Collision-
• Forward Collision-Avoidance Assist Avoidance Assist akan secara otomatis
tidak bisa beroperasi pada semua situasi dibatalkan saat pengemudi menginjak
atau tidak dapat menghindari semua pedal gas secara berlebihan atau men-
benturan.
garahkan kendaraan dengan tajam.
• Pengemudi harus memegang tang-
gung jawab untuk mengendalikan PERHATIAN
kendaraan. Jangan hanya bergantung
pada Forward Collision-Avoidance • Tergantung pada kondisi kendaraan,
Assist. Sebaiknya, pertahankan jarak sepeda motor, pejalan kaki dan
pengereman yang aman, dan jika perlu, pengendara sepeda di depan dan
tekan pedal rem untuk mengurangi
kecepatan kendaraan atau untuk sekitarnya, rentang kecepatan untuk
menghentikan kendaraan. mengoperasikan Forward Collision-
• Jangan pernah mencoba dengan se- Avoidance Assist dapat berkurang.
ngaja mengoperasikan Forward Colli- Forward Collision-Avoidance Assist
sion-Avoidance Assist pada orang, ben- mungkin hanya akan memperingatkan
da, dll. Ini dapat menyebabkan cedera pengemudi, atau mungkin tidak akan
serius atau bahkan kematian. beroperasi.
• Forward Collision-Avoidance Assist • Forward Collision-Avoidance Assist
mungkin tidak akan beroperasi jika akan beroperasi dalam kondisi ter-
pengemudi menginjak pedal rem untuk tentu dengan menilai tingkat risiko
menghindari benturan.
berdasarkan kondisi kendaraan yang
• Tergantung pada kondisi jalan dan melaju, arah mengemudi, kecepatan
mengemudi, Forward Collision-Avoid-
ance Assist mungkin akan terlambat un- dan kondisi sekitar kendaraan.
tuk memperingatkan pengemudi atau • Forward Collision-Avoidance Assist
mungkin tidak akan memperingatkan mungkin terbatas atau dinonaktifkan
pengemudi. jika kecepatan kendaraan terlalu tinggi
• Selama Forward Collision-Avoidance atau jarak ke kendaraan di depan terlalu
Assist beroperasi, kendaraan dapat jauh.
berhenti secara tiba-tiba, sehingga • Saat diperkirakan akan terjadi benturan
melukai penumpang dan menggeser
benda yang longgar. Selalu kenakan dengan kendaraan di sekitarnya, Lane-
sabuk pengaman dan amankan benda- Change Oncoming, Lane-Change Side,
benda yang longgar.
7-17
Sistem bantuan pengemudi

dan Evasive Steering Assist tidak akan Forward Collision-Avoidance Assist

membantu Anda dengan roda kemudi dinonaktifkan
tetapi hanya akan memperingatkan
Anda akan adanya resiko benturan (jika
dilengkapi).

Informasi
• Dalam situasi di mana akan segera terja-
di benturan, pengereman dapat dibantu
oleh Forward Collision-Avoidance Assist
ketika pengereman yang dilakukan oleh
pengemudi tidak cukup memadai.
• Gambar dan warna dalam instrumen Bila kaca depan depan tempat di mana
cluster mungkin berbeda tergantung pada kamera depan berada, penutup radar depan,
jenis cluster atau tema yang dipilih dari bumper (jika dilengkapi), atau sensor ter-
instrumen cluster. tutup benda asing, seperti salju atau hujan.
Malfunsi dan keterbatasan Jika ini terjadi, pesan peringatan ‘Critical
Forward Collision-Avoidance Forward Safety system(s) disabled. Camera
Assist obscured’ atau ‘Critical Forward Safety
system(s) disabled. Radar blocked’, dan
Forward Collision-Avoidance Assist lampu peringatan , dan akan
mengalami malfungsi menyala di instrument cluster.
Tipe A/Tipe B Forward Collision-Avoidance Assist akan
beroperasi secara normal saat salju, hujan,
atau material asing dibersihkan.
Jika Forward Collision-Avoidance Assist
tidak bisa beroperasi secara normal setelah
penghalang (salju, hujan, atau benda asing)
dibersihkan (termasuk trailer, carrier, dll.,
dari bumper belakang), kami merekomen-
dasikan agar kendaraan diperiksa oleh dealer
HYUNDAI.

PERINGATAN
Ketika Forward Collision-Avoidance Assist • Meskipun pesan peringatan atau lampu
tidak berfungsi dengan baik, pesan indikator tidak ditampilkan di cluster,
peringatan ‘Check Forward Safety sys- Forward Collision-Avoidance Assist
tem(s)’ dan ‘Check Forward/Side Safety mungkin tidak akan beroperasi dengan
system(s)’ akan ditampilkan, dan lampu benar.
peringatan , dan akan menyala di • Forward Collision-Avoidance Assist
instrument cluster. Kami merekomen- mungkin tidak dapat beroperasi
dasikan agar kendaraan diperiksa oleh dengan baik di area (misalnya medan
dealer resmi HYUNDAI. terbuka), di mana tidak ada material
apa pun yang terdeteksi setelah
kendaraan dihidupkan.

7-18
 7
• Jika kendaraan dimatikan dan dihidup- • Mengemudi melewati uap, asap atau
kan kembali saat kondisi kamera masih bayangan
terhalang olah material asing atau men- • Hanya sebagian kendaraan, sepeda
galami malfungsi. Forward Collision- motor, pejalan kaki atau pengendara
Avoidance Assist mungkin tidak bisa sepeda yang terdeteksi
beroperasi dengan benar. • Kendaraan di depan adalah bus, truk
besar, truk dengan bagasi yang ben-
Keterbatasan Forward Collision-
Avoidance Assist tuknya tidak biasa, trailer, dll.
Forward Collision-Avoidance Assist mungkin • Kendaraan atau sepeda motor di depan
tidak bisa beroperasi dengan benar, atau tidak memiliki lampu belakang, lampu
mungkin beroperasi secara tiba-tiba dalam belakang terletak tidak seperti biasanya,
kondisi berikut: dll.
• Sensor pendeteksi atau area disekitar • Kecerahan di luar rendah, dan lampu
sensor terkontaminasi atau rusak belakang tidak menyala atau tidak
• Temperatur di sekitar kamera depan terang
terlalu tinggi atau rendah karena pe- • Bagian belakang kendaraan depan
ngaruh dari lingkungan sekitar berukuran kecil atau bentuk kendaraan
• Lensa kamera terkontaminasi karena tidak normal, seperti saat kendaraan
kaca depan yang berwarna, memasang menikung, terguling, atau bagian samp-
atau melapisi dengan kaca film, kaca ing kendaraan terlihat, dll.
rusak, atau tersangkut material asing • Ground clearance kendaraan di depan
(stiker, serangga, dll.) pada kaca rendah atau tinggi
• Kelembaban tidak hilang atau membeku • Kendaraan, sepeda motor, pejalan kaki
di kaca depan atau pengendara sepeda secara tiba
• Terus menerus menyemprotkan cairan tiba melintas di depan
pembersih kaca depan, atau wiper • Bumper di sekitar radar depan terbentur,
dalam kondisi aktif rusak, atau radar depan tidak pada
• Mengemudi dalam kondisi hujan lebat posisinya
atau bersalju, atau berkabut tebal • Temperatur di sekitar radar depan terlalu
• Bidang pandang kamera depan terha- tinggi atau rendah
lang oleh silau sinar matahari • Mengemudi melalui terowongan atau
• Lampu jalan atau lampu dari kendaraan jembatan besi
yang melaju terpantulkan pada per-
mukaan jalan yang basah, seperti • Mengemudi di area yang luas di mana
genangan air di jalan aspal hanya ada sedikit kendaraan atau
bangunan (misalnya, gurun, padang
• Menempatkan benda di atas instrument
rumput, pinggiran kota, dll.)
panel
• Mengemudi di dekat area yang
• Kendaraan Anda sedang diderek
mengandung zat logam, seperti zona
• Lingkungan di sekitarnya sangat cerah konstruksi, rel kereta api, dll.
• Kecerahan berubah secara tiba-tiba, • Dekat dengan material yang bisa
misalnya saat memasuki atau keluar dari terpantul dengan sangat baik di dekat
terowongan.
radar depan, seperti pagar pembatas,
• Kecerahan cahaya berubah secara tiba- kendaraan di dekatnya, dll.
tiba, misalnya saat memasuki atau
keluar dari terowongan • Pengendara sepeda di depan berada
di atas sepedanya yang terbuat dari
• Kecerahan di luar rendah, dan headlamp material yang tidak bisa terpantul pada
tidak menyala atau tidak terang
radar depan
• Kendaraan di depan terlambat terde-
teksi
7-19
Sistem bantuan pengemudi

• Kendaraan atau sepeda motor di depan • Pejalan kaki atau pengendara sepeda
tiba-tiba terhalang oleh penghalang di depan pendek atau berpose dengan
• Kendaraan atau sepeda motor di depan postur yang rendah
tiba-tiba berpindah jalur atau tiba-tiba • Pejalan kaki atau pengendara sepeda di
mengurangi kecepatan depan mengalami gangguan mobilitas
• Kendaraan atau sepeda motor di depan • Pejalan kaki atau pengendara sepeda
penyok tidak berbentuk di depan bergerak berpotongan arah
dengan arah mengemudi
• Kendaraan di depan tertutup salju
• Ada sekelompok pejalan kaki, pengen-
• Anda berangkat atau kembali ke jalur dara sepeda atau kerumunan besar di
• Mengemudikan kendaraan dengan tidak depan
stabil • Pejalan kaki atau pengendara sepeda
• Anda berada di bundaran dan kendaraan mengenakan pakaian yang mudah
atau sepeda motor di depan tidak menyatu dengan background (latar),
terdeteksi sehingga sulit untuk dideteksi
• Anda terus mengemudi dalam • Pejalan kaki atau pengendara sepeda
sulit dibedakan dari struktur yang
bundaran berbentuknya serupa di lingkungan
• Kendaraan di depan memiliki bentuk sekitarnya
yang tidak seperti umumnya kendaraan • Anda mengemudi dekat dengan pejalan
• Kendaraan di depan melaju pada kaki, pengendara sepeda, rambu lalu
tanjakan atau turunan lintas, bangunan, dll. di dekat persim-
• Pejalan kaki atau pengendara sepeda pangan jalan
tidak sepenuhnya terdeteksi, misalnya • Mengemudi di tempat parkir
jika pejalan kaki membungkuk atau • Mengemudi melalui pintu tol, area
tidak berjalan dengan tegak konstruksi, jalan tidak beraspal, jalan
• Pejalan kaki atau pengendara sepeda beraspal parsial, jalan tidak rata, speed
mengenakan pakaian atau peralatan bumps, dll.
yang membuatnya sulit untuk dideteksi • Mengemudi pada tanjakan, jalan
sebagai pejalan kaki atau pengendara berkelok, dll.
sepeda • Mengemudi melalui pinggir/tepi jalan
dengan pepohonan atau lampu jalan
• Kondisi jalan yang buruk menyebabkan
getaran pada kendaraan yang berlebi-
han saat mengemudi
• Ketinggian kendaraan Anda lebih ren-
dah atau lebih tinggi karena memuat
muatan yang berat, tekanan ban yang
tidak normal, dll.
• Mengemudi melalui jalan yang sempit
yang ditumbuhi pepohonan atau
rerumputan
• Terganggu oleh gelombang elektro-
B7000403 magnetik seperti mengemudi di area
yang dekat dengan gelombang radio
Gambar di atas menunjukkan gambar yang kuat atau gangguan listrik
yang akan dideteksi oleh kamera depan
dan radar depan sebagai kendaraan, Fitur Junction Crossing, Lane-Change
pejalan kaki, dan pengendara sepeda. Oncoming, Lane-Change Side, Evasive
Steering Assist (jika dilengkapi)
• Pejalan kaki atau pengendara sepeda • Temperatur di sekitar radar sudut depan
di depan bergerak sangat cepat atau radar sudut belakang terlalu tinggi
atau rendah
7-20
 7
• Memasang trailer atau carrier di sekitar • Jalur sulit terlihat karena adanya material
radar sudut belakang asing seperti hujan, salju, debu, pasir,
• Radar sudut depan atau radar sudut genangan minyak dan air
belakang tertutup salju, hujan, kotoran, • Warna marka jalan tidak dapat di-
dll. bedakan dengan warna jalan
• Bumper di sekitar radar sudut depan • Ada marka jalan di dekat lajur atau
atau radar sudut belakang terhalang
marka jalan terlihat mirip dengan marka
dengan benda, seperti stiker bumper,
pelindung bumper, rak sepeda, dll. lajur
• Bumper di sekitar radar sudut depan • Ada bayangan berada di marka jalan
atau radar sudut belakang terkena dengan marka median, pohon, pagar
benturan, rusak, atau radar keluar dari pembatas, peredam kebisingan, dll.
posisinya • Jumlah lajur bertambah atau berkurang,
• Radar sudut depan atau radar sudut atau marka lajur bersilangan
belakang terhalang oleh kendaraan, • Terdapat lebih dari dua marka lajur di
dinding, atau pilar lain jalan
• Mengemudi di jalan raya (atau jalan tol)
• Marka lajur terlalu rumit atau struktur
• Mengemudi di jalan di mana terdapat pengganti garis, seperti area konstruksi
pagar pembatas atau dinding yang
berstruktur ganda • Terdapat marka jalan, seperti jalur
• Kendaraan lain melaju sangat dekat di zigzag, marka penyeberangan dan
belakang kendaraan Anda, atau marka jalan
kendaraan lain menyalip kendaraan • Jalur tiba-tiba menghilang, seperti di
Anda dalam jarak yang dekat persimpangan jalan
• Kecepatan kendaraan lain sangat cepat • Jalannya sangat lebar atau sempit
sehingga menyalip kendaraan Anda
dalam waktu yang singkat • Ada trotoar atau tepi jalan tanpa jalur
• Kendaraan Anda menyalip kendaraan • Kendaraan di depan dikemudikan di
lain satu sisi pada marka lajur
• Kendaraan Anda telah mulai bergerak • Jarak ke kendaraan depan sangat
pada saat bersamaan dengan kendaraan pendek
di sebelah Anda dan telah dipercepat
• Kendaraan di lajur berikutnya bergerak
dua lajur dari Anda, atau ketika
kendaraan dari dua lajur menjauh dari
Anda, pindah ke lajur berikutnya
• Terdeteksi sepeda motor atau sepeda
• Terdeteksi kendaraan seperti trailer
datar (truk bak terbuka)
• Terdeteksi kendaraan besar seperti bus
atau truk
• Terdeteksi rintangan kecil yang bergerak
seperti pejalan kaki, binatang, kereta
belanja atau kereta dorong bayi
• Terdeteksi kendaraan dengan ketinggian
rendah seperti mobil sport

7-21
Sistem bantuan pengemudi

PERINGATAN
• Mengemudi pada tikungan

B7000406

B7000404

B7000407
Forward Collision-Avoidance Assist dap-
at mendeteksi kendaraan, sepeda motor,
B7000405 pejalan kaki dan pengendara sepeda di
Forward Collision-Avoidance Assist jalur berikutnya atau di luar jalur saat
mungkin tidak bisa mendeteksi ken- mengemudi di jalan yang berkelok/
daraan lain, sepeda motor, pejalan kaki tikungan.
atau pengendara sepeda di depan Jika hal ini terjadi, Forward Collision-
Anda di jalan berkelok/menikung, yang Avoidance Assist mungkin tidak perlu
berdampak buruk pada kinerja sensor. memperingatkan pengemudi dan me-
Hal ini dapat mengakibatkan tidak ngontrol rem atau roda kemudi (jika
adanya peringatan, bantuan pengere- dilengkapi). Selalu periksa kondisi lalu
man, atau bantuan pada roda kemudi lintas di sekitar kendaraan.
(jika dilengkapi) bila diperlukan.
• Mengemudi pada tanjakan
Saat mengemudi di tikungan, Anda
harus menjaga jarak pengereman yang
aman, dan jika perlu, Kemudikan
kendaraan dan injak pedal rem untuk
mengurangi kecepatan kendaraan Anda
guna menjaga jarak yang aman.

B7000408

7-22
 7
Selain itu, kecepatan kendaraan dapat
menurun dengan cepat ketika kendara-
an, sepeda motor, pejalan kaki atau
pengendara sepeda di depan tiba-tiba
terdeteksi.
Selalu perhatikan jalan saat menge-
mudi pada tanjakan atau turunan dan
jika perlu, kemudikan kendaraan Anda
dan injak pedal rem untuk mengurangi
kecepatan mengemudi Anda untuk
menjaga jarak yang aman.
B7000409
• Berpindah jalur

B7000410

B7000412
B7000411
Forward Collision-Avoidance Assist [A] Kendaraan Anda
[B] Kendaraan yang berpindah jalur
mungkin tidak bisa mendeteksi
kendaraan lain, sepeda motor, pejalan Ketika ada sebuah kendaraan ber-
kaki atau pengendara sepeda di depan gerak ke jalur Anda dari jalur yang
Anda saat mengemudi pada tanjakan berdekatan, itu tidak dapat dideteksi
atau turunan, mempengaruhi kinerja oleh sensor sampai berada dalam
sensor. jangkauan deteksi sensor. Forward Col-
lision-Avoidance Assist mungkin tidak
Hal ini dapat mengakibatkan peringatan akan langsung mendeteksi kendaraan
yang tidak perlu, bantuan pengereman saat kendaraan berpindah jalur secara
atau bantuan pada roda kemudi (jika tiba tiba. Dalam hal ini, Anda harus
dilengkapi) atau tanpa peringatan, pada menjaga jarak pengereman yang aman,
bantuan pengereman atau bantuan roda dan jika perlu, kemudikan kendaraan
kemudi (jika dilengkapi) bila diperlukan. dan injak pedal rem untuk mengurangi
7-23
Sistem bantuan pengemudi

kecepatan kendaraan Anda guna • Mendeteksi kendaraan

menjaga jarak yang aman.
C
B

B7000414
Jika kendaraan di depan Anda memiliki
muatan yang memanjang kebelakang
dari kabin, atau jika kendaraan di
depan Anda memiliki ground clearance
yang lebih tinggi, diperlukan perhatian
khusus. Forward Collision-Avoidance
A
Assist mungkin tidak dapat mendeteksi
muatan yang keluar dari kendaraan.
Dalam hal ini, Anda harus menjaga jarak
pengereman yang aman dari objek pa-
ling belakang, dan jika perlu, kemudikan
B7000413
kendaraan dan injak pedal rem untuk
mengurangi kecepatan kendaraan Anda
[A] Kendaraan Anda
[B] Kendaraan yang berpindah jalur guna menjaga jarak yang aman.
[C] Kendaraan lain pada jalur yang sama
Saat kendaraan di depan Anda yang PERINGATAN
satu jalur keluar dari jalur, Forward Col- • Saat Anda sedang menarik trailer atau
lision-Avoidance Assist mungkin tidak kendaraan lain, kami menganjurkan
akan langsung mendeteksi kendaraan nonaktifkan Forward Collision-Avoid-
berikutnya yang berada di depan Anda. ance Assist untuk alasan keamanan.
Dalam hal ini, Anda harus menjaga
• Forward Collision-Avoidance Assist
jarak pengereman yang aman, dan jika
dapat beroperasi jika objek yang
perlu, kemudikan kendaraan dan injak
mempunyai bentuk atau karakteristiknya
pedal rem untuk mengurangi kecepatan
mirip dengan kendaraan, sepeda motor,
kendaraan Anda guna menjaga jarak
pejalan kaki dan pengendara sepeda
yang aman.
yang terdeteksi.
• Forward Collision-Avoidance Assist tidak
akan beroperasi pada sepeda, sepeda
motor, atau objek yang mempunyai roda
yang lebih kecil, seperti tas dorong,
kereta belanja, atau kereta bayi.
• Forward Collision-Avoidance Assist
mungkin tidak akan beroperasi secara
normal jika terganggu oleh gelombang
elektromagnetik yang kuat.

7-24
 7
• Forward Collision-Avoidance Assist
mungkin tidak akan beroperasi
LANE KEEPING ASSIST
selama 15 detik setelah kendaraan (LKA)
dihidupkan, atau kamera depan
dalam tahap inisialisasi. Lane Keeping Assist iAssist dirancang
untuk membantu mendeteksi marka jalan
(atau tepi jalan) saat mengemudi pada ke-
cepatan tertentu. Lane Keeping Assist akan
memperingatkan pengemudi jika kendaraan
keluar dari jalur (marka jalan) tanpa meng-
gunakan lampu sein, atau secara otomatis
akan membantu roda kemudi pengemudi
untuk membantu mencegah kendaraan
keluar dari jalur.

Sensor pendeteksi

B7000901
[A] Kamera depan
Kamera depan digunakan sebagai sensor
pendeteksi untuk mendeteksi marka jalan
(atau tepi jalan).
Lihat gambar di atas untuk lokasi lebih
jelasnya dari sensor pendeteksi ini.

PERHATIAN
Untuk lebih jelasnya tentang tindakan pen-
cegahan pada kamera depan, lihat bagian
“Forward Collision-Avoidance Assist (FCA)”
di bab ini.

7-25
Sistem bantuan pengemudi

Pengaturan Lane Keeping Volume Peringatan dan Peringatan

Haptic (Getaran)
Assist
Lane Safety (Pengaman Jalur)

B7000205
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle> Driver assistance
>Warning Volume dari menu Settings un-
tuk mengubah Volume Peringatan untuk
B7001001
Lane Keeping Assist.
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle > Driver assistance Getaran pada roda kemudi bisa diaktifkan
>Driving safety > Lane Safety dari menu atau dinonaktifkan. Pilih atau batal pilihan
Settings untuk mengatur apakah akan Setup (Settings) > Vehicle> Driver
menggunakan setiap fitur atau tidak. assistance > Haptic Warning dari menu
Settings.
Jika memilih “Lane Safety”, Lane Keeping Jika memilih 'Driving safety priority', volume
Assist akan secara otomatis membantu audio akan diturunkan untuk sementara
roda kemudi pengemudi saat terdeteksi untuk memperingatkan pengemudi dengan
adanya penyimpangan jalur untuk mem- bunyi peringatan untuk berkendara yang
bantu mencegah kendaraan agar tidak aman.
keluar dari jalurnya. Jika tidak memilih
“Lane Safety”, Lane keeping Assist akan
dinonaktifkan dan lampu indikator kuning Informasi
( ) akan menyalakan instrumen cluster • Jika Anda mengubah volume Peringatan
dan peringatan Haptic, volume Peringatan
PERINGATAN dan peringatan Haptic Sistem bantuan
pengemudi lainnya dapat berubah.
• Lane Keeping Assist tidak akan men-
gontrol roda kemudi saat kendaraan • Jika kendaraan dihidupkan ulang, volume
dikemudikan di tengah jalur. Peringatan dan peringatan Haptic akan
bertahan pada pengaturan sebelumnya.
• Pengemudi harus selalu waspada
terhadap lingkungan sekitar. Jika tidak • Mungkin tidak ada menu Setting tergantung
memilih “Lane Safety”, Lane Keeping spesifikasi kendaraan.
assist tidak bisa membantu Anda. • Saat tidak memilih peringatan Haptic, se-
mentara Volume peringatan dipilih “Off”,
Volume peringatan akan diaktifkan dan
dipilih sebagai “Medium”.
• Saat volume Peringatan dipilih “Off”
sementara peringatan Haptic dibatalkan
pilihannya, peringatan Haptic akan aktif.

7-26
 7
Pengoperasian Lane Keeping Kanan

Assist
Mengaktifkan/menonaktifkan Lane
Keeping Assist

B7001103
• Untuk memperingatkan pengemudi
bahwa kendaraan berangkat dari
proyeksi jalur di depan, lampu indikator
( ) hijau akan berkedip pada instru-
B7001101
ment cluster, garis jalur akan berkedip
Setiap kali kendaraan dihidupkan, Lane pada instrument cluster tergantung ke
Keeping Assist akan selalu menyala. Lampu arah mana kendaraan berbelok, dan
indikator abu-abu ( ) akan menyala di disertai dengan bunyi peringatan. Juga,
instrumen cluster. Saat Lane Keeping roda kemudi akan bergetar.
Assist aktif, tekan dan tahan tombol Lane • Lane Departure Warning akan berop-
Driving Assist ( ) untuk menonaktifkan erasi saat kecepatan kendaraan Anda
fitur. sekitar 60-200 km/jam.
Informasi Lane Keeping Assist
Saat tombol Lane Driving Assist ditekan dan
• Untuk memperingatkan pengemudi
ditahan, pengaturan Lane Safety akan dinonak-
bahwa kendaraan sedang berangkat
tifkan.
dari jalur yang diproyeksikan di depan,
Peringatan dan kontrol lampu indikator hijau ( ) akan berkedip
Lane Keeping Assist will akan mem- pada instrumen cluster, dan roda ke-
peringatkan dan mengendalikan kendaraan mudi akan melakukan penyesuaian agar
dengan Lane Departure Warning dan Lane kendaraan tetap berada di dalam jalur.
Keeping Assist. • Lane Keeping Assist akan beroperasi
Lane Departure Warning (Peringatan Jalur saat kecepatan kendaraan Anda sekitar
60-200 km/jam.
Keberangkatan)
Kiri

B7001102

7-27
Sistem bantuan pengemudi

Hands-off warning (Peringatan ta- • Ketika marka jalan (atau tepi jalan)
ngan terlepas dari roda kemudi ) terdeteksi, garis lajur pada cluster akan
berubah dari abu-abu menjadi putih dan
lampu indikator ( ) hijau akan menyala.

Jalur tidak terdeteksi

B7001104
Jika pengemudi melepaskan tangan dari
roda kemudi selama beberapa detik, pesan
peringatan “Keep hands on steering wheel”
akan ditampilkan di instrument cluster, dan B7001105
akan terdengar bunyi peringatan secara Jalur terdeteksi
bertahap.

PERINGATAN
• Roda kemudi mungkin tidak akan diban-
tu jika roda kemudi dipegang sangat
erat atau roda kemudi dikemudikan
pada derajat/sudut tertentu.
• Lane Keeping Assist tidak akan berop-
erasi setiap saat. Tanggung jawab
pengemudi untuk mengemudikan
kendaraan dengan aman dan menjaga B7001106
kendaraan berada pada jalurnya. • Gambar dan warna di instrumen cluster
• Pesan peringatan hands-off mungkin mungkin berbeda tergantung pada tipe cluster
akan ditampilkan terlambat tergantung atau tema yang dipilih dari instrumen cluster.
pada kondisi jalan. Selalu pegang roda
• Meskipun roda kemudi dibantu oleh Lane
kemudi saat mengemudi.
Keeping Assist, pengemudi masih bisa
• Jika roda kemudi dipegang sangat mengontrol roda kemudi.
ringan, pesan peringatan hands-off
mungkin akan ditampilkan karena fi- • Roda kemudi mungkin akan terasa lebih berat
turnya mungkin tidak akan mengenali atau lebih ringan saat roda kemudi dibantu
bahwa pengemudi sedang memegang oleh Lane Keeping Assist daripada saat tidak
roda kemudi. dibantu fitur tersebut.
• Jika Anda memasang benda ke roda
kemudi, peringatan hands-off mungkin
tidak akan bekerja dengan baik.

Informasi
• Untuk lebih jelasnya tentang pengaturan
instrumen cluster, lihat bagian “Kontrol
tampilan Instrumen Cluster” di bab 4.
7-28
 7
Malfungsi dan keterbatasan Lampu peringatan Lane Keeping Assist
Lane Keeping Assist ( ) akan ditampilkan di instrumen cluster.
Lane Keeping Assist akan beroperasi dengan
Lane Keeping Assist mengalami mal- baik saat salju, hujan, atau material asing
fungsi dibersihkan.
Jika Lane Keeping Assist masih tidak
berfungsi dengan baik setelah material
asing dibersihkan, kami menyarankan agar
kendaraan Anda diperiksa oleh dealer resmi
HYUNDAI.
PERINGATAN
• Meskipun pesan peringatan tidak
ditampilkan di instrumen cluster, Lane
Keeping Assist mungkin tidak bisa
beroperasi dengan baik.
B7001201 • Jika kendaraan dimatikan dan di-
Ketika Lane Keeping Assist tidak berfungsi hidupkan kembali saat kamera masih
dengan baik, pesan peringatan ‘Check terhalang atau tidak berfungsi. Maka,
Lane Safety system’ akan ditampilkan Lane Keeping Assist mungkin tidak bisa
dan lampu indikator ( ) kuning akan beroperasi dengan baik.
menyala di cluster. Jika ini terjadi, kami
menyarankan agar kendaraan diperiksa Keterbatasan Lane Keeping Assist
oleh dealer resmi HYUNDAI. Lane Keeping Assist mungkin tidak bisa
beroperasi secara normal atau mungkin
akan beroperasi secara tidak terduga dalam
Lane Keeping Assist dinonaktifkan kondisi berikut:
• Jalur jalan terkontaminasi atau sulit
terdeteksi karena:
• Marka jalan (atau tepi jalan) tertutup
dengan hujan, salju, kotoran, minyak,
dll.
• Warna marka jalan (atau tepi jalan) tidak
dapat dibedakan dari jalan
• Ada tanda (atau tepi jalan) pada jalan
dekat jalur atau tanda (atau tepi jalan)
pada jalan terlihat mirip dengan marka
B7001202
jalan (atau tepi jalan)
Saat kaca depan depan tempat kamera • Marka jalan (atau tepi jalan) tidak jelas
depan berada, atau sensor tertutup benda atau rusak
asing, seperti salju atau hujan, hal ini dapat • Ada bayangan berada di marka jalan
mengurangi performa pendeteksian dan (atau tepi jalan) dengan garis median,
membatasi atau menonaktifkan Lane Keep- pepohonan, pagar pembatas, pagar
ing Assist untuk sementara waktu. peredam kebisingan, dll.
Jika hal ini terjadi, pesan peringatan “Lane • Jumlah lajur bertambah atau berkurang,
Keeping Assist system disabled. Camera atau marka jalan (atau tepi jalan)
obscured” dan lampu master ( ) atau menyilang
• Ada lebih dari dua marka jalan (atau tepi
jalan) di jalan
7-29
Sistem bantuan pengemudi

• Marka jalan (atau tepi jalan) rumit atau • Jika kendaraan dikemudikan pada
struktur yang menggantikan garis, kecepatan tinggi, roda kemudi tidak
seperti di area konstruksi akan dapat dikontrol. Pengemudi harus
• Terdapat marka jalan, seperti jalur selalu mengikuti batas kecepatan saat
zigzag/berliku-liku, marka penyeber- menggunakan Lane Keeping Assist.
angan dan rambu jalan • Jika pesan peringatan sistem lain ditam-
• Jalur tiba-tiba menghilang, seperti di pilkan atau terdengar bunyi peringatan
persimpangan lain, pesan peringatan Lane Keeping
Assist mungkin tidak ditampilkan dan
• Jalur (atau lebar jalan) sangat lebar atau tidak akan terdengar bunyi peringatan
sempit Lane Keeping Assist.
• Ada tepi jalan tanpa marka jalan • Anda mungkin tidak mendengar bunyi
• Terdapat struktur pembatas di jalan peringatan Lane Keeping Assist jika
raya, seperti pintu tol, trotoar, pem- lingkungan di sekitarnya bising.
batas jalan, dll. • Jika Anda memasang objek ke roda
• Jarak ke kendaraan di depan sangat kemudi, roda kemudi mungkin tidak
pendek atau kendaraan di depan me- akan dibantu dengan benar.
nutupi marka jalan (atau tepi jalan) • Lane Keeping Assist mungkin tidak
akan beroperasi selama 15 detik setelah
kendaraan dihidupkan, atau kamera
depan dalam tahap inisialisasi.
Informasi • Lane Keeping Assist tidak akan bisa
Untuk lebih jelasnya tentang keterbatasan beroperasi saat:
kamera depan, lihat bagian “Forward Collision- - Menghidupkan lampu sein atau lampu
Avoidance Assist (FCA)” di bab ini. hazard.
- Kendaraan tidak dikemudikan di
tengah jalur saat Lane Keeping Assist
PERINGATAN diaktifkan atau tepat setelah berpin-
Lakukan tindakan pencegahan berikut saat dah jalur.
menggunakan Lane Keeping Assist: - Mengaktifkan ESC (Electronic Stability
• Pengemudi harus bertanggung jawab Control) atau VSM (Vehicle Stability
untuk mengemudi dan mengkontrol Management).
kendaraan dengan aman. Jangan hanya - Kendaraan melaju pada tikungan yang
mengandalkan Lane Keeping Assist dan tajam.
jangan mengemudi secara berbahaya. - Kecepatan kendaraan di bawah 55
• Pengoperasian Lane Keeping Assist da- km/jam atau di atas 210 km/jam.
pat dibatalkan atau tidak bisa berfungsi - Kendaraan melakukan perubahan jalur
dengan baik tergantung kondisi jalan dengan tajam.
dan lingkungan di sekitarnya. Selalu - Kendaraan melakukan pengereman
berhati-hati saat mengemudi. secara mendadak.
• Lihat “Keterbatasan Lane Keeping As-
sist” jika jalur tidak terdeteksi dengan
benar.
• Saat Anda sedang menarik trailer atau
kendaraan lain, kami menyarankan agar
menonaktifkan Lane Keeping Assist
untuk alasan keamanan.

7-30
 7
BLIND-SPOT ke pengemudi bahwa ada kendaraan yang
mendekat dengan kecepatan tinggi dari area
COLLISION-AVOIDANCE blind spot
ASSIST (BCA) PERHATIAN
Blind-Spot Collision-Avoidance Assist diran- Waktu peringatan bisa bervariasi ter-
cang untuk membantu mendeteksi dan me- gantung pada kecepatan kendaraan yang
mantau kendaraan yang mendekat di area mendekat pada kecepatan tinggi.
blind spot dan memperingatkan pengemudi
tentang kemungkinan akan terjadi benturan
dengan menampilkan pesan peringatan dan
me-ngeluarkan bunyi peringatan.

B7001303
Saat Anda mengemudi ke depan keluar
dari tempat parkir, jika Blind-Spot Collision-
Avoidance Assist menilai bahwa ada risiko
Blind-Spot Collision-Avoidance Assist mem- benturan dengan kendaraan yang mendekat
bantu mendeteksi dan menginformasikan di area blind spot, fitur ini akan membantu
ke pengemudi bahwa ada kendaraan di area kendaraan untuk menghindari benturan
blind spot (area yang sulit untuk dilihat) dengan melakukan pengereman.

PERHATIAN Sensor pendeteksi

Jarak pendeteksian dapat bervariasi tergan-
tung pada kecepatan kendaraan Anda. Na-
mun, meskipun ada kendaraan di area blind
spot, Blind-Spot Collision- Avoidance Assist
mungkin akan tidak memberi peringatan
kepada Anda saat Anda melewati/mendahu-
lui kendaraan lain dengan kecepatan tinggi.

B7001802
[A] Radar sudut belakang
Lihat gambar di atas untuk lokasi lebih
jelasnya dari sensor pendeteksi ini.

PERHATIAN
Lakukan tindakan pencegahan berikut untuk
Blind-Spot Collision-Avoidance Assist mem- menjaga kinerja yang optimal dari sensor
bantu mendeteksi dan menginformasikan pendeteksi:
7-31
Sistem bantuan pengemudi

• Jangan pernah membongkar radar sudut Pengaturan Blind-Spot Colli-

belakang atau unit radar, atau mem- sion-Avoidance Assist
berikan benturan apapun pada radar.
• Jika radar sudut belakang dan area yang Blind-Spot Safety (Pengaman Area
dekat radar rusak atau terkena benturan Blind-Spot/Titik Buta)
dengan cara apa pun, meskipun pesan
peringatan tidak di-tampilkan di cluster,
Blind-Spot Collision-Avoidance Assist
mungkin tidak bisa beroperasi dengan
benar. Kami merekomendasikan agar
kendaraan diperiksa oleh dealer resmi
HYUNDAI.
• Jika radar sudut belakang telah diganti
atau diperbaiki, kami menyarankan agar
kendaraan diperiksa oleh dealer resmi
HYUNDAI.
• Gunakan hanya suku cadang asli untuk B0320EE01
memperbaiki bumper belakang tempat Dengan kendaraan yang hidup, pilih Setup
radar sudut belakang berada. (Settings) > Vehicle > Driver assistance
• Suku cadang asli bumper belakang >Driving safety > Blind-spot safety dari
dengan radar sudut belakang telah menu settings untuk mengatur apakah akan
membuktikan performanya. Mengganti menggunakan setiap fitur atau tidak.
atau mengecat bumper belakang dapat
mengakibatkan kinerja yang buruk dari • Jika memilih “Blind-spot safety”, Blind-
Blind-Spot Collision Avoidance Assist. Spot Collision Avoidance Assist akan
Saat perlu mengganti atau memodifikasi memperingatkan pengemudi dengan
suku cadang, pastikan untuk menggu- pesan peringatan, bunyi peringatan
nakan produk yang berkualitas. tergantung pada tingkat risiko benturan.
Bantuan pengereman akan diaktifkan
• Jangan memasang bingkai pelat nomor untuk keluar dari tempat parkir tergan-
atau benda, seperti stiker bumper, tung pada tingkat risiko benturan.
menempelkan kaca film, atau pelindung
bumper.
• Blind-Spot Collision-Avoidance Assist
mungkin tidak bisa berfungsi dengan
baik jika bumper telah diganti, atau area
di sekitar radar sudut belakang rusak
atau telah dicat ulang.
• Jika memasang trailer, carrier, dll. Hal
itu dapat mempengaruhi kinerja radar
sudut belakang atau Blind-Spot Colli-
sion-Avoidance Assist mungkin tidak
bisa beroperasi. OTM070097N
Saat kendaraan dihidupkan ulang dengan
Blind-Spot Collision-Avoidance Assist dinon-
aktifkan, pesan “Blind-spot safety system is
Off” akan ditampilkan di instrumen cluster.

7-32
 7
Jika Anda memilih “Blind-spot safety”, peringatan Sistem bantuan pengemudi lainnya
lampu peringatan di kaca spion luar akan dapat berubah.
berkedip selama tiga detik. Selain itu, jika
kendaraan dihidupkan, saat memilih “Blind- PERHATIAN
spot safety”, lampu peringatan di kaca spion
luar akan berkedip selama tiga detik. Pengaturan Volume Peringatan berlaku
untuk semua fitur Blind-Spot Collision-
PERINGATAN Avoidance Assist.
Pengemudi harus selalu waspada terhadap
lingkungan sekitar dan berkendara dengan Pengoperasian Blind-Spot
aman. Jika tidak memilih “Blind-Spot Safe- Collision-Avoidance Assist
ty”, Blind-spot Collision Avoidance Assist
tidak dapat membantu Anda.
Driving-Warning (Peringatan Saat
Informasi Mengemudi)
Jika kendaraan dihidupkan ulang, Blind-Spot
Collision-Avoidance Assist akan bertahan pada
pengaturan terakhir.

Volume peringatan dan peringatan

haptic

B7001501

B7000205
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle > Driver assistance
>Warning volume dari menu settings untuk
mengubah Volume Peringatan untuk Blind-
Spot Collision Avoidance Assist.
Jika memilih 'Driving safety priority', volume
audio akan berkurang untuk sementara untuk B7001502
memperingatkan pengemudi dengan bunyi • Untuk memperingatkan pengemudi
peringatan untuk berkendara yang aman. bahwa ada kendaraan terdeteksi, lampu
Dengan kendaraan yang hidup, pilih Setup peringatan pada kaca spion luar dan
(Settings) > Vehicle > Driver assistance head-up display (jika dilengkapi) yang
>Haptic warning dari menu Settings untuk sesuai akan menyala.
mengaktifkan atau menonaktifkan peringat- • Blind-Spot Collision Warning (Collision
an Haptic (getar). Warning/peringatan benturan) akan
beroperasi saat kecepatan kendaraan
Informasi Anda di atas 20 km/ jam dan kecepatan
Jika Anda mengubah volume peringatan dan kendaraan di area blind spot di atas 10
peringatan Haptic, volume peringatan dan Haptic km/jam.

7-33
Sistem bantuan pengemudi

• Peringatan benturan akan beroperasi Collision-avoidance assist (saat keluar

saat lampu sein dihidupkan searah dari parkir paralel)
dengan kendaraan yang terdeteksi.
• Untuk memperingatkan pengemudi
akan adanya benturan, lampu
peringatan di kaca spion luar dan
tampilan head-up display/HUD (jika
dilengkapi) akan berkedip. Pada saat &NFSHFODZ
CSBLJOH
bersamaan, akan terdengar bunyi
peringatan.
• Saat lampu sein dimatikan atau Anda
menjauh dari jalur, peringatan benturan
akan dibatalkan dan Blind-Spot Colli-
sion-Avoidance Assist akan kembali ke B7001503
status pendeteksian kendaraan. • Untuk memperingatkan pengemudi
akan adanya resiko benturan, lampu
peringatan pada kaca spion luar yang
PERINGATAN sesuai akan berkedip dan pesan
• Jangkauan pendeteksian radar sudut peringatan akan ditampilkan pada
belakang ditentukan oleh lebar jalan instrumen cluster. Bersamaan dengan
standar, oleh karena itu, di jalan yang itu akan terdengar bunyi peringatan,
sempit, Blind-Spot Collision-Avoidance lampu peringatan pada head-up display
Assist dapat mendeteksi kendaraan (jika dilengkapi) akan berkedip dan roda
lain di jalur berikutnya dan akan kemudi akan bergetar.
memperingatkan Anda. Sebaliknya, di
• Pengereman darurat akan dibantu untuk
jalan yang lebar, Blind-Spot Collision-
membantu mencegah benturan dengan
Avoidance Assist mungkin tidak dapat
kendaraan di area blind spot.
mendeteksi kendaraan yang melaju di
jalur berikutnya dan mungkin tidak akan • Blind-Spot Collision-Avoidance Assist
memperingatkan Anda. akan beroperasi saat kecepatan
kendaraan Anda di bawah 3 km/jam dan
• Bila mengaktifkan lampu hazard,
kecepatan kendaraan di area blind spot
peringatan benturan oleh lampu sein
di atas 5 km/jam.
tidak akan beroperasi.

Informasi
Jika kursi pengemudi berada di sisi kanan,
peringatan benturan dapat terjadi saat Anda
berbelok ke kanan. Jaga jarak dengan kendaraan
di lajur kanan.
Gambar dan warna di instrumen cluster mungkin
berbeda tergantung pada tipe atau tema instrumen
cluster yang dipilih dari menu settings.

B7001504
• Saat kendaraan berhenti karena pe-
ngereman darurat, pesan peringatan

7-34
 7
‘Drive carefully’ akan ditampilkan di • Blind-Spot Collision-Avoidance Assist
instrumen cluster. dapat memperingatkan pengemudi se-
Untuk keselamatan Anda, pengemudi cara terlambat atau mungkin tidak bisa
memperingatkan pengemudi tergan-
harus segera menginjak pedal rem dan
tung pada konsisi jalan dan mengemudi.
memeriksa keadaan lingkungan sekitar.
• Pengemudi harus menjaga kontrol
• Brake control will end after the vehicle kendaraan setiap saat. Jangan
is stopped by emergency braking for bergantung pada Blind-Spot Collision-
about 2 seconds. Avoidance Assist. Pertahankan jarak
pengereman yang aman, dan jika perlu,
tekan pedal rem untuk mengurangi
PERINGATAN kecepatan mengemudi atau untuk
Lakukan tindakan pencegahan berikut saat menghentikan kendaraan.
menggunakan Blind-Spot Collision-Avoid- • Jangan pernah mencoba mengop-
ance Assist: erasikan Blind-Spot Collision- Avoidance
• Untuk keselamatan Anda, ubah Pe- Assist pada orang, hewan, benda, dll.
ngaturan (Settings) setelah memarkir Ini dapat menyebabkan cedera serius
kendaraan di lokasi yang aman. atau bahkan kematian.
• Jika pesan peringatan sistem lain ditam-
pilkan atau terdengar bunyi peringatan PERINGATAN
lainnya, pesan peringatan Blind-Spot Kontrol pengereman mungkin tidak bisa
Collision-Avoidance Assist mungkin beroperasi dengan benar tergantung pada
tidak akan ditampilkan dan tidak akan status ESC (Electronic Stability Control).
terdengar bunyi peringatan. Hanya akan ada peringatan ketika:
• Anda mungkin tidak akan mendengar • Lampu peringatan ESC (Electronic
bunyi peringatan Blind-Spot Collision- Stability Control) menyala
Avoidance Assist jika lingkungan sekitar • ESC (Electronic Stability Control) terlibat
kendaraan bising. dalam fitur yang berbeda
• Blind-Spot Collision-Avoidance Assist
mungkin tidak akan beroperasi jika Malfungsi dan keterbatasan
pengemudi menginjak pedal rem untuk
menghindari benturan. Blind-Spot Collision-Avoidance
• Saat Blind-Spot Collision-Avoidance Assist
Assist beroperasi, kontrol pengereman
oleh sistem akan otomatis dibatalkan Blind-Spot Collision-Avoidance Assist
saat pengemudi menekan pedal gas mengalami malfungsi
secara berlebihan atau mengarahkan
kendaraan dengan tajam.
• Selama Blind-Spot Collision-Avoidance
Assist beroperasi, kendaraan mungkin
akan berhenti secara tiba-tiba, se-
hingga bisa melukai penumpang dan
menggeser benda yang longgar. Selalu
kenakan sabuk pengaman dan amankan
benda-benda yang longgar.
• Bahkan jika ada masalah dengan Blind-
Spot Collision-Avoidance Assist, kinerja
pengereman standar kendaraan akan
beroperasi secara normal. Ketika Blind-Spot Collision-Avoidance Assist
• Blind-Spot Collision-Avoidance Assist tidak bekerja dengan benar, pesan peringatan
tidak bisa beroperasi pada semua situ- ‘Check Blind-Spot Safety system’ akan
asi atau tidak dapat menghindari pada ditampilkan di instrumen cluster selama
semua jenis benturan. 7-35
Sistem bantuan pengemudi

beberapa detik, dan lampu peringatan Blind-Spot Collision-Avoidance Assist

master ( ) akan menyala di cluster. Jika dinonaktifkan
lampu peringatan master menyala, kami
menyarankan agar kendaraan diperiksa oleh
dealer resmi HYUNDAI.

Tipe A

B7001603
Ketika bumper belakang di sekitar radar
atau sensor sudut belakang tertutup
material asing, seperti salju atau hujan,
atau memasang trailer atau carrier, hal itu
B7001602 dapat mengurangi kinerja pendeteksian dan
Tipe B akan menonaktifkan atau membatasi pen-
goperasian Blind-Spot Collision-Avoidance
Assist untuk sementara.
Jika hal ini terjadi, pesan peringatan ‘Blind-
spot safety system disabled. Radar blocked’
#MJOE
TQPU
TBGFUZ akan ditampilkan di instrumen cluster.
TZTUFN
JT
0''
Blind-Spot Collision-Avoidance Assist akan
kembali beroperasi secara normal ketika
material asing atau trailer, dll., dibersihkan,
dan kemudian kendaraan dihidupkan ulang.
Jika Blind-Spot Collision-Avoidance Assist
Ketika lampu peringatan di kaca spion tidak bisa beroperasi secara normal setelah
luar tidak bekerja dengan benar, pesan material asing dibersihkan, kami men-
peringatan ‘Check side view mirror yarankan agar kendaraan diperiksa oleh
warning light’ (atau ‘‘Check outside dealer resmi HYUNDAI.
mirror warning icon’) akan ditampilkan
di cluster selama beberapa detik, dan PERINGATAN
lampu peringatan master ( ) akan
• Meskipun pesan peringatan tidak dita-
menyala di cluster. Jika lampu peringatan
mpilkan di cluster, Blind-Spot Collision-
master menyala, kami menyarankan agar
Avoidance Assist mungkin tidak bisa
kendaraan diperiksa oleh dealer resmi
beroperasi dengan benar.
HYUNDAI.
• Blind-Spot Collision-Avoidance Assist
mungkin tidak bisa beroperasi dengan
benar di area (misalnya medan terbuka)
di mana zat apa pun tidak terdeteksi
segera setelah kendaraan dihidupkan,
atau ketika sensor pendeteksi terhalang

7-36
 7
oleh material asing tepat setelah • Kendaraan Anda menyalip kendaraan
kendaraan dihidupkan. lain
• Kendaraan Anda berpindah jalur
PERHATIAN • Kendaraan Anda dimulai pada waktu
Nonaktifkan Blind-Spot Collision-Avoidance yang sama dengan kendaraan di se-
Assist untuk memasang trailer, carrier, dll., belah Anda dan telah berakselerasi
atau lepas trailer, carrier, dll., untuk men- • Kendaraan di lajur berikutnya menjauh
gaktifkan kembali fitur Blind-Spot Collision- dua lajur dari Anda, atau saat kendaraan
Avoidance Assist. dua lajur menjauh dari Anda ke lajur
berikutnya
Keterbatasan Blind-Spot Collision-
• Trailer atau carrier (alat pengakut
Avoidance Assist barang) dipasang di sekitar radar sudut
Blind-Spot Collision-Avoidance Assist belakang
mungkin tidak bisa beroperasi secara nor-
mal, atau Blind-Spot Collision-Avoidance • Bumper di sekitar radar sudut belakang
Assist dapat beroperasi secara tidak terduga tertutup dengan benda, seperti stiker
dalam kondisi berikut: bumper, pelindung bumper, rak sepe-
• Cuaca buruk, seperti salju lebat, hujan da, dll.
lebat, dll. • Bumper di sekitar radar sudut belakang
• Radar sudut belakang tertutup salju, terkena benturan, rusak atau radar
hujan, kotoran, dll. keluar dari posisinya
• Temperatur di sekitar radar sudut • Ketinggian kendaraan Anda rendah atau
belakang terlalu tinggi atau rendah tinggi karena beban muatan yang berat,
• Mengemudi di jalan tol (atau jalan bebas tekanan ban yang tidak normal, dll.
hambatan) Blind-Spot Collision-Avoidance Assist
• Pengerasan jalan (atau tanah periferal) mungkin tidak bisa beroperasi secara normal,
secara tidak normal mengandung atau Blind-Spot Collision-Avoidance Assist
komponen logam (misalnya, mungkin mungkin beroperasi secara tidak terduga
karena konstruksi kereta bawah tanah) ketika objek berikut terdeteksi:
• Ada objek tetap di dekat kendaraan,
seperti pagar peredam kebisingan, • Sepeda motor atau sepeda terdeteksi
pagar pembatas, pembatas tengah, • Sebuah kendaraan seperti trailer bak
penghalang masuk, lampu jalan, ram- terbuka terdeteksi
bu, terowongan, dinding, dll. (Termasuk • Kendaraan besar seperti bus atau truk
struktur ganda) terdeteksi
• Mengemudi di area yang luas dengan
sedikit kendaraan atau bangunan • Hambatan bergerak seperti pejalan kaki,
(misalnya. Gurun, padang rumput, binatang, kereta belanja atau kereta
pinggiran kota, dll.) dorong bayi terdeteksi
• Mengemudi melalui jalan sempit yang • Terdeteksi kendaraan dengan ketinggian
ditumbuhi pepohonan atau rerumputan yang rendah seperti mobil sport
• Mengemudi di permukaan jalan yang Kontrol pengereman mungkin tidak bisa
basah, seperti genangan air di jalan berfungsi, diperlukan perhatian pengemudi
• Kendaraan lain yang melaju sangat dalam kondisi berikut:
dekat di belakang kendaraan Anda, atau
kendaraan lain menyalip kendaraan • Kendaraan bergetar hebat saat me-
Anda dalam jarak yang sangat dekat ngemudi di jalan yang bergelombang,
jalan tidak rata, atau jalan beton
• Kecepatan kendaraan lain sangat cepat
sehingga menyalip kendaraan anda • Mengemudi pada permukaan jalan yang
dalam waktu singkat licin karena salju, genangan air, es, dll.
7-37
Sistem bantuan pengemudi

• Tekanan ban rendah atau ban rusak baik saat melaju pada tikungan. Fitur
• Sistem pengereman telah dimodifikasi tersebut mungkin tidak bisa mendeteksi
• Kendaraan berpindah jalur secara men- kendaraan di jalur berikutnya.
dadak Selalu perhatikan kondisi jalan dan
pergerakan kendaraan saat mengemudi.
• Mengemudi pada tanjakan/turunan
Informasi
Untuk lebih jelasnya tentang batasan kamera
depan, lihat bagian “Forward Collision-Avoidance
Assist (FCA)” dan “Lane Keeping Assist (LKA)”
dalam bab ini.

PERINGATAN
• Mengemudi pada tikungan

B7001614
Blind-Spot Collision-Avoidance Assist
mungkin tidak bisa beroperasi dengan
baik saat mengemudi pada tanjakan/
turunan. Fitur mungkin tidak bisa
mendeteksi kendaraan di jalur berikut-
nya atau mungkin salah mendeteksi
tanah atau struktur. Selalu perhatikan
kondisi jalan dan pergerakan kendaraan
B7001609 saat mengemudi.
Blind-Spot Collision-Avoidance Assist
mungkin tidak dapat beroperasi dengan • Mengemudi di jalan yang menyatu/
baik saat melaju pada tikungan. Fitur terpisah
tersebut mungkin tidak bisa mendeteksi
kendaraan di jalur berikutnya.
Selalu perhatikan kondisi jalan dan
pergerakan kendaraan saat mengemudi.

B7001615

Blind-Spot Collision-Avoidance Assist

mungkin tidak bisa beroperasi dengan
baik saat mengemudi di jalan yang
menyatu atau terpisah. Fitur mungkin
tidak bisa mendeteksi kendaraan di jalur
B7001610 berikutnya.
Blind-Spot Collision-Avoidance Assist Selalu perhatikan kondisi jalan dan
mungkin tidak dapat beroperasi dengan pergerakan kendaraan saat mengemudi.

7-38
 7
• Mengemudi pada tempat dengan
ketinggian jalur yang berbeda
SAFE EXIT
PERINGATAN (SEW)

B7001616
Blind-Spot Collision-Avoidance Assist
mungkin tidak dapat beroperasi dengan Setelah kendaraan berhenti, ketika ada
baik saat mengemudi pada tempat kendaraan yang mendekat dari area be-
dengan ketinggian jalurnya yang berbe- lakang terdeteksi segera setelah penumpang
da. Fitur tersebut mungkin tidak dapat membuka pintu, Safe Exit Warning akan
mendeteksi kendaraan di jalan dengan memperingatkan pengemudi dengan
ketinggian jalur yang berbeda (bagian menampilkan pesan dan bunyi peringatan
sambungan underpass, persimpangan untuk membantu mencegah benturan.
yang dipisahkan dengan ketinggian yang
berbeda, dll.). PERHATIAN
Selalu perhatikan kondisi jalan dan Waktu peringatan bisa bervariasi ter-
pergerakan kendaraan saat menge- gantung pada kecepatan kendaraan yang
mudi. mendekat.

PERINGATAN Sensor pendeteksi

• Saat Anda menarik trailer atau
kendaraan lain, pastikan Anda menon-
aktifkan Blind-Spot Collision-Avoidance
Assist.
• Blind-Spot Collision-Avoidance Assist
mungkin tidak dapat beroperasi secara
normal jika terganggu oleh gelombang
elektromagnetik yang kuat.
• Blind-Spot Collision-Avoidance Assist
mungkin tidak dapat beroperasi selama
3 detik setelah kendaraan dihidupkan,
atau kamera depan atau radar sudut B7001802
[A] Radar sudut belakang
belakang dalam tahap inisialisasi.
Lihat gambar di atas untuk lokasi lebih
jelasnya dari sensor pendeteksi.

PERHATIAN
Untuk lebih jelasnya tentang tindakan pen-
cegahan dari radar sudut belakang, lihat

7-39
Sistem bantuan pengemudi

Bagian “Blind-Spot Collision Assist (BCA)” untuk mengubah Volume Peringatan untuk
di bab ini. Safe Exit Warning.
Meskipun memilih ‘Off’, Volume Per-ingatan
Pengaturan Safe Exit Warning Safe Exit Warning tidak akan bisa dinon-
aktifkan tetapi volume akan berbunyi ‘Low’
Safe Exit Warning (Keluar dari ken- (Kecil).
daraan dengan aman) Jika memilih 'Driving Safety Priority', volume
audio akan berkurang untuk sementara untuk
memperingatkan pengemudi dengan bunyi
peringatan untuk berkendara yang aman.

Informasi
• Jika Anda mengubah volume peringatan,
volume peringatan dari Sistem Bantuan
Pengemudi lainnya dapat berubah.
• Jika kendaraan dihidupkan ulang, volume
B7001901 peringatan akan bertahan pada pengaturan
Dengan kendaraan yang hidup, pilih Setup yang terakhir kali dilakukan.
(Settings) > Vehicle > Driver assistance • Mungkin tidak ada menu Setting tergantung
>Driving safety > Exit safety dari menu spesifikasi kendaraan.
Settings untuk mengaktifkan SafeExit
Warning dan batalkan pilihan untuk menon- Pengoperasian Safe Exit Warn-
aktifkan fitur.
ing
PERINGATAN
Pengemudi harus selalu waspada terhadap
Safe Exit Warning
lingkungan sekitar. Jika tidak memilih “Exit Safe Exit Warning akan memperingatkan
Safety”, Safe Exit Assist tidak dapat mem- dan mengendalikan kendaraan dengan Col-
bantu Anda. lision Warning (peringatan benturan) saat
penumpang keluar dari kendaraan.
Informasi Peringatan tabrakan saat keluar dari
Jika kendaraan dihidupkan ulang, Safe Exit kendaraan
Warning akan bertahan pada pengaturan yang
terakhir kali dilakukan.
Warning Volume (Volume Peringatan)

B7002001

Dengan kendaraan yang hidup, pilih Setup

(Settings) > Vehicle > Driver assistance
>Warning volume dari menu Settings

7-40
 7
• Anda mungkin tidak bisa mendengar
suara peringatan Safe Exit Warning jika
lingkungan di sekitar kendaraan bising.
• Safe Exit Warning tidak bisa beroperasi
pada semua situasi atau tidak dapat
mencegah semua benturan.
• Safe Exit Warning dapat memperingat-
kan pengemudi dengan terlambat atau
mungkin tidak memperingatkan pe-
ngemudi tergantung pada kondisi
jalan dan mengemudi. Selalu periksa
B7002002 lingkungan di sekitar kendaraan.
• Pengemudi dan penumpang bertang-
gung jawab atas kecelakaan yang ter-
jadi saat keluar dari kendaraan. Selalu
periksa lingkungan di sekitar sebelum
Anda keluar dari kendaraan.

Informasi
• Setelah kendaraan dimatikan, Safe Exit
Warning akan beroperasi kira-kira selama
3 menit, tetapi akan segera dinonaktifkan
jika pintu dikunci.
B7002003
• Gambar dan warna di instrumen cluster
• Ketika kendaraan yang mendekat dari mungkin berbeda tergantung pada tipe
belakang terdeteksi pada saat pintu cluster atau tema yang dipilih dari instrumen
dibuka, pesan peringatan “Collision cluster.
Warning” akan ditampilkan di instru-
men cluster, dan disertai dengan bunyi Malfungsi dan keterbatasan
peringatan. Safe Exit Warning
• Safe Exit Assist akan memperingatkan
pengemudi saat kecepatan kendaraan Safe Exit Warning mengalami mal-
Anda di bawah 3 km/jam, dan fungsi
kecepatan kendaraan yang mendekat
dari belakang di atas 6 km/jam.

PERINGATAN
Lakukan tindakan pencegahan berikut saat
menggunakan Safe Exit Warning:
• Untuk keselamatan Anda, ubah Peng-
aturan (Settings) setelah memarkir
kendaraan di lokasi yang aman.
• Jika pesan peringatan sistem lain ditam- B7002101
pilkan atau terdengar bunyi peringatan Jika Safe Exit Warning tidak berfungsi de-
lain, pesan peringatan, Safe Exit Warn- ngan benar, pesan peringatan ‘Check Blind-
ing’s mungkin tidak ditampilkan dan Spot Safety system’ akan ditampilkan di
tidak akan terdengar bunyi peringatan. cluster selama beberapa detik, lampu per-
7-41
Sistem bantuan pengemudi

ingatan dan indikator master ( ) akan Jika ini terjadi, pesan ‘Blind-Spot Safety
menyala di instrumen cluster. Jika lampu system(s) disabled. Radar blocked’ akan
peringatan dan indikator master menyala, ditampilkan di instrumen cluster.
kami menyarankan agar kendaraan diperiksa Safe Exit Warning akan beroperasi secara
oleh dealer resmi HYUNDAI. normal saat benda asing atau trailer, dll.
dibersihkan/dilepas, dan kemudian
kendaraan dihidupkan ulang.
Jika Safe Exit Warning tidak beroperasi se-
cara normal setelah material asing diber-
sihkan/dilepas, kami merekomendasikan
agar kendaraan diperiksa oleh dealer resmi
HYUNDAI.

PERINGATAN
• Meskipun pesan peringatan tidak di-
tampilkan di cluster, Safe Exit Warning
Bila lampu peringatan dan indikator kaca mungkin tidak bisa beroperasi dengan
spion luar tidak berfungsi dengan benar, benar.
pesan peringatan ‘Check side view miror • Safe Exit Warning mungkin tidak bisa
warning light’ atau (‘Check outside mirror beroperasi dengan benar di area
warning icon’) akan ditampilkan di instru- (misalnya medan terbuka) di mana
men cluster selama beberapa detik, dan benda apa pun tidak terdeteksi tepat
lampu peringatan dan indikator master setelah kendaraan dihidupkan, atau
( ) akan menyala di cluster. Jika lampu ketika sensor pendeteksi terhalang
peringatan dan indikator master menyala, dengan benda asing tepat setelah
kami menyarankan agar kendaraan mesin kendaraan dihidupkan.
diperiksa oleh dealer resmi HYUNDAI.
PERHATIAN
Safe Exit Warning dinonaktifkan Nonaktifkan Safe Exit Warning untuk
memasang trailer, carrier, dll., Atau le-
paskan trailer, carrier, dll. Aktifkan kembali
Safe Exit Warning setelah melepaskan
semua peralatan di atas.
Keterbatasan Safe Exit Warning
Safe Exit Warning mungkin tidak bisa ber-
operasi secara normal, atau sistem mungkin
akan beroperasi secara tidak terduga dalam
kondisi berikut:
• Keluar dari kendaraan yang permukaan
jalanya ditumbuhi pohon atau rumput
B7002103
• Keluar dari kendaraan yang jalanannya
Jika bumper belakang di sekitar area basah
radar atau sensor sudut belakang tertutup
dengan benda asing, seperti salju atau • Kendaraan yang mendekat sangat cepat
hujan, atau memasang trailer atau carrier, atau sangat lambat
hal itu dapat mengurangi kinerja pende- Informasi
teksian dan untuk sementara waktu akan
Untuk lebih jelasanya tentang keterbatasan radar
membatasi atau menonaktifkan Safe Exit
sudut belakang, lihat bagian “Blind-Spot
Warning.
7-42
 7
Collision-Avoidance Assist (BCA)” di bab ini. MANUAL SPEED LIMIT
ASSIST (MSLA)
PERINGATAN
• Safe Exit Warning mungkin tidak dapat
beroperasi secara normal jika tergang-
gu oleh gelombang elektro-magnetik
yang kuat.
• Safe Exit Warning mungkin tidak akan
beroperasi selama 3 detik setelah
kendaraan dihidupkan, atau radar sudut
belakang dalam tahap inisialisasi.
• Jika kendaraan dimatikan dan hidupkan
kembali saat kamera terhalang atau B7002201
tidak berfungsi. Maka, Safe Exit Warning (1) Indikator Speed Limit
mungkin tidak bisa beroperasi dengan (2) Kecepatan yang diatur
benar.
Anda dapat mengatur batas kecepatan jika
Anda tidak ingin melewati kecepatan terten-
tu.
Jika Anda mengemudi melebihi batas
kecepatan yang diatur sebelumnya, Manual
Speed Limit Assist akan beroperasi (batas
kecepatan yang ditetapkan akan berkedip
dan akan terdengar bunyi peringatan)
sampai kecepatan kendaraan kembali dalam
batas kecepatan yang telah ditetapkan.

Pengoperasian Manual Speed

Limit Assist
Mengatur batas kecepatan

B7002301
1. Tekan dan tahan tombol Driving Assist
( ) pada kecepatan yang diinginkan.
Indikator Manual Speed Limit Assist
aktif ( ) akan menyala di instrumen
cluster.
7-43
Sistem bantuan pengemudi

Untuk menonaktifkan sementara

pengoperasian Manual Speed Limit
Assist

B7002302
2. Tekan switch + ke atas atau switch - ke
bawah, dan lepaskan pada kecepatan
yang diinginkan. B7002304
Tekan switch untuk menjeda sementara
Tekan switch + ke atas atau switch - ke
waktu batas kecepatan yang ditetapkan.
bawah dan tahan. Pada awalnya ke-
Batas kecepatan yang ditetapkan akan
cepatan akan bertambah atau berkurang
nonaktif tetapi indikator Batas Kecepatan
ke kelipatan sepuluh terdekat, lalu akan
( ) akan tetap menyala.
bertambah atau berkurang 10 km/jam.
Melanjutkan pengoperasian Manual
Speed Limit Assist

B7002303
3. Batas kecepatan yang ditetapkan akan
ditampilkan di instrumen cluster.
Jika Anda ingin berkendara melebihi Untuk melanjutkan Manual Speed Limit
batas kecepatan yang telah ditentukan, Assist setelah fitur dijeda, operasikan switch
injak pedal gas melebihi titik tekanan +, -, .
untuk mengaktifkan fitur kickdown. Jika Anda menekan switch + ke atas atau
Batas kecepatan yang telah diset/diatur switch - ke bawah, kecepatan kendaraan
akan berkedip dan akan terdengar akan disetel/diatur ke kecepatan saat ini di
bunyi sampai Anda mengembalikan instrumen cluster.
kecepatan kendaraan dalam batas ke- Jika Anda menekan switch , kecepatan
cepatan. kendaraan akan kembali ke kecepatan yang
telah ditetapkan sebelumnya.

7-44
 7
Untuk menonaktifkan Manual INTELLIGENT SPEED
Speed Limit Assist
LIMIT ASSIST (ISLA)
Intelligent Speed Limit Assist menggu-
nakan informasi dari rambu lalu lintas
yang terdeteksi dan sistem navigasi untuk
memberi tahu pengemudi tentang batas
kecepatan jalan saat ini. Selain itu, Intelligent
Speed Limit Assist membantu pengemudi
agar tetap berada dalam batas kecepatan
di jalan.

PERHATIAN
B7002401 • Intelligent Speed Limit Assist mungkin
Tekan tombol Driving Assist ( ) untuk tidak bisa beroperasi dengan benar jika
menonaktifkan Manual Speed Limit Assist. fitur tersebut digunakan di negara lain.
Indikator Batas Kecepatan ( ) akan • Jika kendaraan Anda menggunakan sis-
mati. tem navigasi, navigasi perlu diperbarui
PERINGATAN secara berkala agar Intelligent Speed
Limit Assist dapat beroperasi dengan
Lakukan tindakan pencegahan berikut saat
baik.
menggunakan Manual Speed Limit Assist:
• Sistem infotainment dapat berubah
• Selalu atur kecepatan kendaraan sesuai
setelah pembaruan perangkat lunak
dengan batas kecepatan yang ditetap-
(software updates). Untuk informasi
kan di negara Anda.
lebih jelasnya, lihat pada buku pand-
• Biarkan Manual Speed Limit Assist uan sistem infotainment dan panduan
nonaktif saat sistem tidak digunakan, referensi cepat.
untuk menghindari pengaturan ke-
cepatan secara tidak disengaja. Periksa Sensor pendeteksi
apakah indikator Manual Speed Limit
Assist aktif ( ) mati.
• Manual Speed Limit Assist tidak bisa di-
gunakan untuk menggantikan menge-
mudi yang benar dan aman. Merupakan
tanggung jawab pengemudi untuk
selalu mengemudi dengan aman dan
harus selalu waspada terhadap situasi
yang tidak terduga dan tiba tiba terjadi.
Perhatikan kondisi jalan setiap saat. B7002501
[A] Kamera depan
Lihat gambar di atas untuk lokasi lebih
jelasnya dari sensor pendeteksi.

PERHATIAN
Untuk lebih jelasnya tentang tindakan
pencegahan untuk kamera depan, lihat
bagian “Forward Collision-Avoidance Assist
(FCA)” dalam bab ini.

7-45
Sistem bantuan pengemudi

Pengaturan Intelligent Speed Warning Volume (Volume Peringatan)

Limit Assist
Speed Limit (Batas Kecepatan)

Dengan kendaraan yang hidup, pilih Setup

(Settings) > Vehicle > Driver assistance
>Warning volume dari menu Settings un-
tuk mengubah Volume Peringatan menjadi
“High”,“Medium” atau “Low” untuk fitur
Intelligent Speed Limit Assist.
Dengan kendaraan yang hidup, pilih atau
Meskipun memilih ‘Off’ untuk Volume
batalkan pilihan pada Setup (Settings) > peringatan, Volume peringatan tidak akan
Vehicle >Driver assistance > Speed limit mati tetapi akan berbunyi seperti memilih
dari menu Settings untuk mengatur apakah ‘Low’ .
akan menggunakan setiap fitur atau tidak.
Selection of country (Pemilihan negara):
ketika sistem navigasi tidak tersedia, Anda Informasi
dapat memilih negara secara manual untuk • Jika Anda mengubah volume Peringatan,
menetapkan batas kecepatan. volume Peringatan dari Bantuan Pengemudi
• Jika memilih “Speed limit assist”, Intel- Sistem lainnya dapat berubah.
ligent Speed Limit Assist akan mem- • Jika kendaraan dihidupkan ulang, volume
beri tahu pengemudi tentang batas Peringatan akan bertahan pada pengaturan
kecepatan dan rambu jalan tambahan. yang terakhir kali dilakukan.
Selain itu, Intelligent Speed Limit Assist
akan menginformasikan pengemudi • Mungkin tidak terdapat menu Setting
untuk mengubah Manual Speed Limit tergantung spesifikasi kendaraan.
Assist dan/atau Smart Cruise Control
untuk membantu pengemudi tetap PERINGATAN
dalam batas kecepatan Untuk keselamatan Anda, ubah Peng-
• Jika memilih “Speed limit warning”, aturan (Settings) hanya setelah memarkir
Intelligent Speed Limit Assist akan kendaraan di lokasi yang aman.
memberi tahu pengemudi tentang Pengopersian Intelligent
batas kecepatan. Selain itu, Intelligent
Speed Limit Assist akan memberikan
Speed Limit Assist
peringatan kepada pengemudi saat
kendaraan melaju lebih cepat dari batas Peringatan dan kontrol
kecepatan. Intelligent Speed Limit Assist akan mem-
• Jika memilih “Off”, Intelligent Speed peringatkan dan mengontrol kendaraan
Limit Assist akan nonaktif. Lampu dengan ‘Displaying speed limit’, ‘Warning
peringatan akan ditampilkan. overspeed’ dan ‘Changing set speed’.

PERINGATAN
Untuk keselamatan Anda, ubah Pengaturan
(Settings) hanya setelah memarkir kendaraan
di lokasi yang aman.
7-46
 7
Menampilkan batas kecepatan Peringatan kecepatan berlebihan

B7002701 B7002702
Informasi batas kecepatan akan ditampilkan Saat mengemudi dengan kecepatan lebih
pada instrument cluster. tinggi dari batas kecepatan yang ditam-
pilkan, indikator batas kecepatan akan
berwarna merah, berkedip dan disertai bunyi
Informasi peringatan.
• Jika informasi batas kecepatan jalan tidak
dapat dikenali, tanda ‘---’ akan ditampilkan. Changing set speed
Silakan lihat pada “Keterbatasan Intelligent
Speed Limit Assist” jika rambu lalu lintas
sulit dikenali.
• Intelligent Speed Limit Assist menyediakan
informasi rambu jalan tambahan selain batas
kecepatan. Informasi rambu jalan tambahan
yang diberikan mungkin berbeda menurut
negara Anda.
• Rambu tambahan yang ditampilkan di
bawah batas kecepatan atau tanda larangan B7002703
menyalip berarti kondisi di mana rambu- Jika batas kecepatan jalan berubah selama
rambu tersebut harus dipatuhi. Jika rambu pengoperasian Manual Speed Limit Assist
tambahan tidak dikenali, itu akan dita- atau Smart Cruise Control, akan ditampilkan
mpilkan sebagai kosong. dengan tanda anak panah ke arah atas atau
ke bawah untuk memberi tahu pengemudi
• Gambar dan warna di instrumen cluster
bahwa kecepatan yang diset/diatur perlu
mungkin berbeda tergantung pada tipe atau
diubah. Pada saat ini, pengemudi dapat
tema instrumen cluster yang dipilih dari
mengubah kecepatan yang telah diset/diatur
instrumen cluster.
sesuai dengan batas kecepatan dengan
menggunakan switch + atau – pada roda
kemudi.

7-47
Sistem bantuan pengemudi

Pengaturan Perubahan Kecepatan secara • Untuk lebih jelasnya tentang pengoperasian

Otomatis (dilengkapi Navigasi) Smart Cruise Control, lihat bagian “Smart
Cruise Control (SCC)” di bab ini.

Malfungsi dan keterbatasan

Intelligent Speed Limit Assist
Intelligent Speed Limit Assist me-
ngalami malfungsi

Manual Speed Limit Assist atau Smart Cruise

Control membantu kendaraan menyesuaikan
kecepatannya sesuai batas kecepatan. Ketika
kecepatan cruise diset/diatur sama dengan
batas kecepatan, kendaraan akan secara
otomatis menyesuaikan kecepatannya jika
batas kecepatan berubah. Fitur akan ber-
operasi di jalan yang memiliki batas B7002801
kecepatan 70 km/jam atau lebih tinggi. Saat Ketika Intelligent Speed Limit Assist tidak
fitur aktif, kecepatan cruise di instrumen bekerja dengan benar, pesan peringatan
cluster akan berwarna hijau. “Check Speed Limit system” akan
ditampilkan di instrumen cluster selama
PERINGATAN beberapa detik, dan lampu peringatan
• Bahkan setelah mengubah kecepatan master ( ) dan lampu peringatan ( )
yang diset/diatur sesuai dengan batas akan menyala di instrumen cluster. Jika
kecepatan jalan, kendaraan masih da- hal ini terjadi, kami menyarankan agar
pat melaju melebihi batas kecepatan kendaraan Anda diperiksa oleh dealer
tersebut. Jika perlu, injak pedal rem un- resmi HYUNDAI.
tuk mengurangi kecepatan berkendara
Anda.
• Jika batas kecepatan jalan di bawah Intelligent Speed Limit Assist dinon-
30 km/jam, fitur perubahan kecepatan aktifkan
yang diset/diatur tidak akan berfungsi.
• Intelligent Speed Limit Assist berop-
erasi menggunakan unit kecepatan di
instrumen cluster yang diatur oleh
pengemudi. Jika unit kecepatan tidak
diatur ke unit kecepatan yang diguna-
kan di negara Anda, Intelligent Speed
Limit Assist mungkin tidak bisa ber-
operasi dengan benar.
Informasi
• Untuk lebih jelasanya tentang peng-
operasian Manual Speed Limit Assist, B7002802

lihat bagian “Manual Speed Limit Assist Jika kaca depan tempat kamera depan
(MSLA)” di bab ini. tertutup material asing, seperti salju atau

7-48
 7
hujan, hal itu dapat mengurangi kinerja • Teks atau gambar pada rambu lalu lintas
pendeteksian dan pengoperasian Intelligent berbeda dari standarnya
Speed Limit Assist akan terbatas untuk • Rambu lalu lintas dipasang di antara
sementara waktu atau akan dinonaktifkan. jalur utama dan jalan keluar atau di
Jika ini terjadi, “Speed Limit system disabled. antara persimpangan jalan
Camera obscured” dan lampu peringatan
( ) akan ditampilkan di instrumen cluster. • Tidak ada rambu lalu lintas bersyarat di
rambu lalu lintas yang terletak di jalan
Intelligent Speed Limit Assist akan beroperasi keluar
kembali secara normal saat salju, hujan, atau • Sebuah tanda yang terpasang pada
material asing dibersihkan/ dilepas. kendaraan lain
Jika Intelligent Speed Limit Assist masih • Jarak kendaraan dengan rambu lalu
tidak bisa beroperasi secara normal lintas terlalu jauh
setelah material asing dibersihkan/dilepas,
kami merekomendasikan agar kendaraan • Kendaraan menemui rambu lalu lintas
diperiksa oleh dealer resmi HYUNDAI. yang menyala
• Intelligent Speed Limit Assist salah
mengenali angka pada rambu lalu
PERINGATAN lintas atau rambu lainnya sebagai batas
• Meskipun pesan peringatan atau lampu kecepatan
peringatan tidak ditampilkan di instru- • Rambu lalu lintas di dekat jalan yang
men cluster, Intelligent Speed Limit Anda lalui terdeteksi
Assist mungkin tidak bisa beroperasi
dengan benar. • Rambu atau rambu lalu lintas lainnya
berada di samping rambu jalan
• Jika kendaraan dimatikan dan dihidup-
kan kembali saat kamera terhalang atau • Beberapa rambu dipasang berdekatan
tidak berfungsi. Intelligent Speed Limit • Rambu batas kecepatan minimum salah
Assist mungkin tidak bisa beroperasi dikenali
dengan benar. • Tanda batas kecepatan minimum ada
di jalan
Keterbatasan Intelligent Speed Limit
Assist • Tingkat cahaya berubah secara tiba-tiba,
misalnya saat memasuki atau keluar
Intelligent Speed Limit Assist mungkin tidak dari terowongan atau melintas di bawah
bisa beroperasi secara normal, atau mungkin jembatan
akan beroperasi secara tidak terduga dalam
kondisi berikut: • Headlamp tidak dinyalakan atau kecera-
han headlamp lemah pada malam hari
• Rambu lalu lintas terkontaminasi atau atau di dalam terowongan
tidak bisa dibedakan
• Rambu lalu lintas sulit dikenali karena
• Rambu lalu lintas sulit dilihat karena pantulan sinar matahari, lampu jalan,
cuaca yang buruk, seperti hujan, salju, atau kendaraan yang melaju
kabut, dll.
• Informasi navigasi atau informasi GPS
• Rambu lalu lintas tidak jelas atau rusak mengandung kesalahan.
• Rambu lalu lintas tertutup sebagian oleh • Pengemudi tidak mengikuti panduan
objek atau bayangan di sekitarnya navigasi.
• Rambu lalu lintas tidak sesuai standar • Pengemudi mengemudi di jalan baru
yang terdaftar dalam sistem navigasi.
• Bidang pandang kamera depan terha-
lang oleh silau sinar matahari
7-49
Sistem bantuan pengemudi

• Mengemudi di jalan yang berkelok

tajam atau jalan yang menikung yang
DRIVER ATTENTION
panjang WARNING (DAW)
• Mengemudi melalui speed bumps
(pembatas kecepatan), atau menge-
Fitur standar
mudi naik turun atau dari kiri ke kanan
pada tanjakan/turunan yang curam Driver Attention Warning bisa membantu
menentukan tingkat perhatian pengemudi
• Kendaraan bergetar hebat
dengan menganalisis pola mengemudi dan
• Mengemudi di jalan yang baru dibuka waktu mengemudi saat kendaraan dike-
• Perangkat lunak/software sistem nav- mudikan. Driver Attention Warning akan
igasi sedang diperbarui saat menge- merekomendasikan istirahat ketika tingkat
mudi perhatian pengemudi turun di bawah tingkat
• Navigasi direstart saat mengemudi tertentu.

PERINGATAN Fitur Leading Vehicle Departure Alert

• Intelligent Speed Limit Assist adalah Fitur Leading Vehicle Departure Alert akan
fitur tambahan yang membantu menginformasikan ke pengemudi ketika
pengemudi untuk mematuhi batas kendaraan di depan mulai kembali bergerak/
kecepatan di jalan, dan mungkin tidak melaju.
bisa menampilkan batas kecepatan Sensor pendeteksi
yang benar atau mengontrol kecepatan
mengemudi dengan benar.
• Selalu atur kecepatan kendaraan ke
batas kecepatan di wilayah Anda.
• Intelligent Speed Limit Assist mungkin
tidak bisa beroperasi selama 15 detik
setelah kendaraan dihidupkan, atau
kamera depan diinisialisasi.

Informasi
Untuk lebih jelasnya tentang keterbatasan B7002901
kamera depan, lihat bagian “Forward Collision- [A] Kamera depan
Avoidance Assist (FCA)” dalam bab ini. Kamera depan digunakan untuk mende-
teksi pola mengemudi dan keberangkatan
kendaraan di depan saat kendaraan sedang
dikemudikan.
Lihat gambar di atas untuk lokasi lebih jelas-
nya dari sensor pendeteksi ini.

PERHATIAN
• Selalu jaga kamera depan dalam kondisi
baik untuk menjaga kinerja yang optimal
untuk fitur Driver Attention Warning.
• Untuk lebih jelasnya tentang tindakan
pencegahan pada kamera depan, lihat
bagian “Forward Collision-Avoidance
Assist (FCA)” di bab ini
7-50
 7
Taking a break (Istirahat)
Pengaturan Driver Attention
Warning
Leading Vehicle Departure Alert
(Peringatan Keberangkatan Kendara-
an Di Depan)
Dengan kendaraan yang hidup, pilih atau
batalkan pilihan Setup (Settings) > Vehicle
>Driver assistance > Driver Attention
Warning dari menu Settings untuk me-
ngatur apakah akan menggunakan setiap
fitur atau tidak. B7003101
• Pesan “Consider taking a break” dan
lampu Driver Attention Warning ( )
akan ditampilkan di instrumen cluster,
disertai dengan bunyi peringatan
untuk menyarankan agar pengemudi
beristirahat, ketika tingkat perhatian
pengemudi di bawah 1.
• Driver Attention Warning tidak akan
menyarankan istirahat jika total waktu
mengemudi kurang dari 4 menit atau
belum lewat 4 menit setelah istirahat
B7003001
• Jika memilih “Leading Vehicle Depar- terakhir yang disarankan.
ture Alert”, fitur tersebut akan meng- • Pesan 'Taking a break' akan ditam-
informasikan kepada pengemudi ketika pilkan ketika kecepatan kendaraan
kendaraan yang terdeteksi di depan Anda sekitar 0-200 km/jam.
mulai bergerak/melaju kembali.

Pengoperasian Driver Atten- PERINGATAN

tion Warning Untuk keselamatan Anda, ubah Pengaturan
(Settings) setelah memarkir kendaraan di
lokasi yang aman.
Fitur standar
Fitur standar dari Driver Attention Warning PERHATIAN
adalah untuk memperingatkan pengemudi • Driver Attention Warning mungkin
“Consider taking a break”(Pertimbangan akan menyarankan istirahat tergantung
untuk istirahat). pada pola mengemudi atau kebiasaan
pengemudi, bahkan jika pengemudi
tidak merasa lelah.
• Driver Attention Warning adalah sistem
tambahan dan mungkin tidak dapat
menentukan apakah pengemudi kurang
perhatian/fokus ketika mengemudi.
• Pengemudi yang merasa lelah se-
baiknya istirahat di lokasi yang aman,
meskipun tidak disarankan istirahat oleh
Driver Attention Warning.
7-51
Sistem bantuan pengemudi

Informasi Informasi
Untuk lebih jelasnya tentang pengaturan Gambar dan warna di instrumen cluster mungkin
instrumen cluster, lihat bagian “Kontrol tampilan berbeda tergantung pada tipe cluster atau tema
Instrumen Cluster” di bab 4. yang dipilih dari menu settings.

Fitur Leading Vehicle Departure Alert Malfungsi dan keterbatasan

Driver Attention Warning
Driver Attention Warning mengalami
malfungsi

B7003102
Saat kendaraan di depan mulai bergerak/
melaju kembali, Leading Vehicle Departure
Alert akan memberi informasi pengemudi
dengan menampilkan pesan ‘Leading ve-
hicle is driving away’ di instrumen cluster B7001602
dan disertai dengan bunyi peringatan. Ketika Driver Attention Warning tidak
berfungsi dengan benar, pesan peringatan
“Check Inattentive Driving Warning
PERINGATAN system” akan ditampilkan di instrumen
• Jika pesan peringatan fitur lain cluster selama beberapa detik, lampu
ditampilkan atau bunyi peringatan lain peringatan dan indikator master ( ) dan
terdengar, pesan peringatan Leading lampu Driver Attention Warning ( ) akan
Vehicle Departure Alert mungkin tidak menyala di instrumen cluster. Jika hal ini
akan ditampilkan dan bunyi peringatan terjadi, kami menyarankan agar kendara-
tidak akan berbunyi. an diperiksa oleh dealer resmi HYUNDAI.
• Pengemudi bertanggung jawab untuk
mengemudi dan mengkontrol kendara- Driver Attention Warning nonaktif
an dengan aman.

PERHATIAN
• Leading Vehicle Departure Alert adalah
fitur tambahan dan mungkin tidak
akan memberi informasi ke pengemudi
setiap kali kendaraan di depan Anda
kembali bergerak/melaju.
• Selalu periksa area depan kendaraan
dan kondisi jalan sebelum berangkat.

B7003202

7-52
 7
Saat kaca depan depan tempat kamera Fitur Leading Vehicle Departure Alert
depan berada tertutup material asing, seperti • Saat ada kendaraan yang memotong
salju atau hujan, kinerja pendeteksian dapat jalur
berkurang dan membatasi atau menonak-
tifkan fitur PDriver Attention Warning untuk
sementara waktu. Jika hal ini terjadi, pesan
“Inattentive Driving Warning disabled. Ca-
mera obscured” akan ditampilkna di instru-
men cluster. Driver Attention Warning akan
beroperasi dengan baik saat salju, hujan,
atau material asing dibersihkan. Jika Driver
Attention Warning tidak berfungsi dengan
baik setelah dibersihkan, kami menyarankan
agar kendaraan Anda diperiksa oleh dealer
resmi HYUNDAI.
B7003203

PERINGATAN
• Driver Attention Warning mungkin tidak
bisa beroperasi dengan baik di area B
A
(misalnya, medan terbuka) di mana
tidak ada objek yang terdeteksi segera
setelah menghidupkan kendaraan.
• Jika kendaraan dimatikan dan dihidup-
kan kembali saat kamera terhalang
atau tidak berfungsi. Driver Attention
Warning mungkin tidak bisa beroperasi
B7003204
dengan benar. [A] Kendaraan Anda
[B] Kendaraan di depan
Keterbatasan Driver Attention Warn- Jika ada kendaraan yang memotong
ing jalur di depan kendaraan Anda, Leading
Departure Alert mungkin tidak bisa
Driver Attention Warning mungkin tidak
beroperasi dengan baik.
berfungsi dengan baik dalam kondisi berikut:
• Saat kendaraan di depan berbelok
• Kendaraan dikemudikan dengan kasar
dengan tajam
• Kendaraan dengan sengaja sering keluar
jalur
• Kendaraan dikontrol oleh sistem Ban-
tuan Pengemudi, seperti Lane Keeping
Assist

B A

B7003205
[A] Kendaraan Anda
[B] Kendaraan di depan
Jika kendaraan di depan berbelok tajam,
seperti berbelok ke kiri atau kanan atau
7-53
Sistem bantuan pengemudi

atau memutar balik, dll., Leading • Saat di tempat parkir

Vehicle Departure Alert mungkin tidak
berfungsi dengan baik.
• Saat kendaraan di depan bergerak/
melaju

B7003208
Jika kendaraan yang diparkir di depan
menjauh dari kendaraan Anda, Leading
Vehicle Departure Alert mungkin akan
B7003206 memberi peringatan ke Anda bahwa
Jika kendaraan di depan tiba-tiba ber- kendaraan yang diparkir sedang men-
gerak/melaju, Leading Vehicle Depar- jauh/bergerak.
ture Alert mungkin tidak bisa beroperasi • Saat mengemudi di pintu tol atau di
dengan baik. persimpangan, dll.
• Saat pejalan kaki atau sepeda berada di
antara Anda dan kendaraan di depan

B7003209
Jika Anda melewati pintu tol atau per-
simpangan dengan banyak kendaraan
atau Anda mengemudi di mana jalur
B7003207
sering menyatu atau terpisah, Leading
Jika ada pejalan kaki atau pengendara Vehicle Departure Alert mungkin tidak
sepeda di antara Anda dan kendaraan di dapat beroperasi dengan baik.
depan, Leading Vehicle Departure Alert
mungkin tidak bisa beroperasi dengan PERINGATAN
benar. Driver Attention Warning mungkin tidak bisa
beroperasi selama 15 detik setelah kendaraan
dihidupkan, atau kamera depan diinisialisasi.

Informasi
Untuk lebih jelasnya tentang tindakan pencega-
han pada kamera depan, lihat bagian “Forward
Collision-Avoidance Assist (FCA)” di bab ini.
7-54
 7
BLIND-SPOT VIEW Pengaturan Blind-Spot View
Monitor
MONITOR (BVM)
Pengaturan fitur
Blind-Spot View
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle > Driver assistance
>Driving safety > Blind-spot view monitor
dari menu Settings untuk mengaktikan
Blind-Spot View Monitor dan membatalkan
pilihan untuk menonaktifkan fitur.

Pengoperasian Blind-Spot
B7003701 View Monitor

B7003702 B7003901
Blind-Spot View Monitor akan menampil- Blind-Spot View Monitor akan aktif dan non-
kan area blind spot belakang kendaraan di aktif saat mengaktifkan dan menonaktifkan
cluster saat lampu sein dihidupkan untuk lampu sein.
membantu perpindahan jalur dengan
aman. Kondisi pengoperasian
Saat lampu sein kiri atau kanan menyala,
Sensor pendeteksi gambar arah tersebut akan ditampilkan di
instrument cluster.

Kondisi nonaktif
• Saat lampu sein mati, gambar di
instrumen cluster akan mati.
• Ketika lampu hazard menyala, Blind-
Spot View Monitor akan nonaktif,
terlepas dari status lampu sein.
• Ketika peringatan penting lainnya di-
tampilkan pada instrumen cluster,
B7003703 Blind-Spot View Monitor mungkin
[A] , [B]: Kamera wide-side (kamera terletak di nonaktif.
bagian bawah spion)
Lihat gambar di atas untuk lokasi lebih
jelasnya dari sensor pendeteksi.
7-55
Sistem bantuan pengemudi

Blind-Spot View Monitor me- SMART CRUISE CONTROL

ngalami malfungsi
Ketika Blind-Spot View Monitor tidak bekerja
(SCC)
dengan benar, atau tampilan instrumen Smart Cruise Control dirancang untuk
cluster berkedip, atau gambar dari kamera mendeteksi kendaraan di depan dan mem-
tidak ditampilkan secara normal, kami bantu menjaga kecepatan yang diinginkan
menyarankan agar kendaraan diperiksa oleh dan jarak minimum antara kendaraan di
dealer resmi HYUNDAI. depan.

PERINGATAN Bantuan Akselerasi untuk Menyalip

Saat Smart Cruise Control beroperasi, jika
• Gambar yang ditampilkan pada cluster
fitur menilai bahwa pengemudi berniat un-
mungkin berbeda dari jarak sebe-
tuk menyalip kendaraan di depan, fitur akan
narnya dari objek. Pastikan memeriksa
membantu kendaraan untuk akselerasi.
lingkungan kendaraan secara langsung
untuk keamanan. Berdasarkan Gaya Mengemudi (jika
• Selalu jaga kebersihan lensa kamera. dilengkapi)
Jika lensa tertutup material asing, hal Smart Cruise Control akan beroperasi
itu dapat mempengaruhi kinerja berdasarkan gaya mengemudi pengemudi,
kamera dan Blind-Spot View Monitor seperti jarak antar kendaraan, akselerasi,
mungkin tidak bisa beroperasi secara kecepatan reaksi.
normal.
Sensor pendeteksi

B7004101

B7004102
[A] Kamera depan,
[B] Radar depan,
[C] Radar sudut depan (jika dilengkapi)

7-56
 7
Kamera tampak depan dan radar depan Driving Style settings (jika dilengkapi)
digunakan sebagai sensor pendeteksi
untuk mendeteksi kendaraan depan.
Lihat gambar di atas untuk lokasi lebih
jelasnya dari sensor pendeteksi.

PERHATIAN
Selalu jaga agar kamera depan dan radar
depan dalam kondisi baik untuk menjaga
kinerja Smart Cruise Control yang optimal.
Untuk lebih jelasnya tentang tindakan
pencegahan kamera depan dan radar depan, ORS071259L

lihat bagian “Forward Collision-Avoidance Dengan kendaraan yang hidup, pilih Setup
Assist (FCA)” dalam bab ini. (Settings) > Vehicle > Driver assistance
>Driving Convenience > SCC (Smart
Cruise Control) > Based on driving style
Pengaturan Smart Cruise Con- dari menu Settings untuk memeriksa gaya
trol mengemudi pengemudi, dan mengubah
setiap gaya mengemudi secara manual.
Smart Cruise Control
Informasi
• Jika dilengkapi dengan “Based on driving
style”, Anda dapat memilihnya dari menu
Setup (Settings) > Vehicle > Driver as-
sistance > Driving Convenience > SCC
(Smart Cruise Control).
• Sementara SCC (Smart cruise control)
akan beroperasi dengan “Based on driving
style” yang dipilih, jika Anda menekan
dan menahan tombol Jarak Kendaraan ( ),
‘Based on driving style’akan dinonaktifkan.
B7004201
Jika Anda menekan dan menahan tombol
Dengan kendaraan yang hidup, pilih Setup Jarak Kendaraan ( ) lagi, ‘Driving style
(Settings) > Vehicle > Driver assistance setting’ akan diaktifkan.
>Driving Convenience > SCC (Smart • Berdasarkan pengaturan gaya mengemudi
Cruise Control) dari menu Settings untuk sistem akan terus mempelajari gaya
mengubah Distance (Jarak), Acceleration mengemudi saat pengemudi mengemudikan
(Akselerasi) dan Response (Reaction) kendaraan.
Speed[Kecepatan Respon (Reaksi)] secara • Ketika “Based on driving style” dinonak-
tifkan, gaya mengemudi pengemudi seperti
manual.
jarak kendaraan, akselerasi, kecepatan
respon (reaksi) akan dipertahankan pada
tahap yang sama.
• Bahkan jika tahap gaya mengemudi penge-
mudi seperti jarak kendaraan, akselerasi,
kecepatan respons (reaksi) yang ditampilkan
saat “Based on driving style” diaktifkan
atau dinonaktifkan adalah sama, gaya
mengemudi yang akan dikontrol mungkin
akan berbeda.
7-57
Sistem bantuan pengemudi

Warning Volume (Volume Peringatan) - 10-200 km/jam: saat tidak ada ken-
daraan di depan
- 0-200 km/jam: saat ada kendaraan di
depan
• ESC (Electronic Stability Control) atau
ABS (Anti-Lock Braking System) aktif
Smart Cruise Control tidak bisa beroperasi
dalam kondisi berikut.
• Pintu pengemudi dibuka
B7000205 • RPM kendaraan tinggi
Dengan kendaraan yang hidup, pilih Setup • EPB (Electronic Parking Brake) diter-
(Settings) > Vehicle > Driver assistance apkan
>Warning volume dari menu settings untuk • ESC (Electronic Stability Control)
mengubah Volume Peringatan untuk Smart atau ABS (Anti-Lock Braking System)
Cruise Control. sedang mengendalikan kendaraan
Meskipun memilih ‘Off’, Volume Peringatan • Kontrol rem Forward Collision-Avoid-
tidak akan dinonaktifkan tetapi volume akan ance Assist sedang beroperasi
berbunyi ‘Low’ (Kecil)
• Kontrol rem Remote Smart Parking As-
Jika memilih 'Driving safety priority', volume sist sedang beroperasi (jika dilengkapi)
audio akan berkurang/mengecil sementara
untuk memperingatkan pengemudi dengan
bunyi peringatan untuk berkendara yang Informasi
aman. Saat berhenti, jika ada kendaraan di depan
kendaraan Anda, Smart Cruise Control akan aktif
Informasi saat pedal rem diinjak.
• Jika kendaraan dihidupkan ulang, Volume Overtaking Acceleration Assist
Peringatan akan bertahan pada pengaturan (Bantuan Akselerasi untuk Menyalip)
yang terakhir kali diatur. Overtaking Acceleration Assist akan ber-
• Jika Anda mengubah Volume Peringatan, operasi ketika indikator lampu sein
Volume Peringatan dari sistem Bantuan dinyalakan ke kanan (roda kemudi kanan)
Pengemudi lainnya bisa berubah. saat Smart Cruise Control beroperasi, dan
kondisi berikut terpenuhi:
Pengoperasian Smart Cruise • Kecepatan kendaraan Anda di atas 60
Control km/jam
• Sebuah kendaraan terdeteksi di depan
Kondisi pengopearasian kendaraan Anda
Fitur standar Overtaking Acceleration Assist tidak bisa
beroperasi dalam kondisi berikut.
Smart Cruise Control akan beroperasi ketika
• Lampu hazard menyala
kondisi berikut terpenuhi.
• Kecepatan kendaraan berkurang untuk
• Gear di posisi D (Maju) menjaga jarak dengan kendaraan di
• Pintu pengemudi tertutup depan
• EPB (Electronic Parking Brake) tidak
diaktifkan
• Kecepatan kendaraan Anda berada
PERINGATAN
dalam kisaran kecepatan peng- • Saat indikator lampu sein dinyalakan ke
operasian kanan (roda kemudi kanan) sementara

7-58
 7
ada kendaraan di depan, kendaraan da- Mengatur jarak kendaraan
pat berakselerasi sementara. Perhatikan
kondisi jalan setiap saat.
• Overtaking Acceleration Assist (Bantuan
Akselerasi untuk Menyalip) akan
beroperasi saat kondisi terpenuhi. Saat
menggunakan fitur ini di negara dengan
arah mengemudi yang berbeda, selalu
periksa kondisi jalan setiap saat.

Mengaktifkan Smart Cruise Control

B7004302
Setiap kali tombol ditekan, headway (waktu
antara dua kendaraan yang berurutan ketika
melalui sebuah titik suatu jalan) berubah
sebagai berikut:

B7004301
• Tekan tombol Driving Assist untuk
mengaktifkan Smart Cruise Control.
Kecepatan akan diatur ke kecepatan
saat ini pada instrumen cluster.
• Jika tidak ada kendaraan di depan B7004303
Anda, kecepatan yang diatur/diset akan
dipertahankan, tetapi jika ada kendaraan Informasi
di depan Anda, kecepatan dapat
berkurang untuk menjaga jarak dengan • Jika Anda berkendara dengan kecepatan
kendaraan di depan. Jika kendaraan di 90 km/jam, jarak yang akan dipertahankan
depan berakselerasi, kendaraan Anda sebagai berikut:
akan melaju dengan kecepatan cruise Jarak 4 - sekitar 53 m
tetap setelah berakselerasi ke kecepatan Jarak 3 - sekitar 40 m
yang telah diatur/diset.
Jarak 2 - sekitar 30 m
Informasi Jarak 1 - sekitar 25 m
Jika kecepatan kendaraan Anda antara 0-30 km/ • Jarak akan diset/diatur ke jarak yang diset/
jam saat Anda menekan tombol Driving Assist, diatur terakhir kali saat kendaraan dihidup-
kecepatan Smart Cruise Control akan diatur/diset kan ulang, atau saat Smart Cruise Control
ke 30 km/jam. dibatalkan untuk sementara waktu.

7-59
Sistem bantuan pengemudi

Untuk menambah kecepatan berkurang 1 km/jam setiap kali switch

dioperasikan dengan cara ini.
• Tekan switch - ke bawah dan tahan
sambil memantau kecepatan yang diset
pada instrumen cluster. Kecepatan
yang diset/diatur akan berkurang 10
km/jam setiap kali switch dioperasikan
dengan cara ini.
Lepaskan switch pada kecepatan yang
ingin Anda pertahankan. Anda dapat
menurunkan kecepatan yang diset
hingga 30 km/jam.
• Tekan switch + ke atas dan segera
lepaskan. Kecepatan yang telah diset/ Temporarily cancelling Smart Cruise
diatur akan bertambah 1 km/jam setiap Control
kali mengoperasikan switch dengan cara
ini.
• ekan switch + ke atas dan tahan sambil
memantau kecepatan yang diatur pa-
da instrumen cluster. Kecepatan akan
bertambah 10 km/jam setiap kali men-
gopersiakan switch dengan cara ini.
Lepaskan switch ketika kecepatan yang
diinginkan ditampilkan, dan kendaraan
akan berakselerasi ke kecepatan terse- B7004306
but. Anda dapat mengatur kecepatan Press the switch or press the brake pedal
hingga 200 km/jam. to temporarily cancel Smart Cruise Control.
PERINGATAN Untuk melanjutkan Smart Cruise
Periksa kondisi jalan sebelum menggu-
nakan switch +. Kecepatan kendraaan
Control
dapat meningkat tajam saat Anda menekan
dan menahan switch +.

Untuk mengurangi kecepatan

B7004307
Untuk melanjutkan Smart Cruise Control
setelah fitur dinonaktifkan, tekan switch +,
- atau .
B7004305 Jika Anda menekan switch + ke atas atau -
• Tekan switch - ke bawah dan segera ke bawah, kecepatan kendaraan akan
lepaskan. Kecepatan diset/diatur akan diset/diatur ke kecepatan saat ini yang di
tampilkan di instrumen cluster.
7-60
 7
Jika Anda menekan switch , kecepatan Beroperasi
kendaraan akan kembali ke kecepatan yang
telah diatur/diset sebelumnya.
PERINGATAN
Periksa kondisi jalan sebelum menggu-
nakan switch . Kecepatan mengemudi
dapat meningkat atau menurun dengan
tajam saat Anda menekan switch .

Untuk menonaktifkan Smart Cruise

Control
B7004309
Dinonaktifkan untuk sementara (dijeda)

B7004308
Tekan tombol Driving Assist ( ) untuk
menonaktifkan Smart Cruise Control. B7004310
• Saat beroperasi
1. Apakah ada kendaraan di depan dan
Informasi tingkat jarak yang dipilih
Jika kendaraan Anda dilengkapi dengan Manual 2. Kecepatan yang diset/atur
Speed Limit Assist, tekan dan tahan tombol
3. Apakah ada kendaraan di depan dan
Driving Assist ( ) untuk menonaktifkan Smart jarak kendaraan sasaran
Cruise Control. Namun Manual Speed Limit
Assist akan tetap aktif. • Saat dinonaktifkan untuk sementara
1. Kendaraan Anda (berbayang)
2. Kecepatan yang diset/atur se-
PERINGATAN belumnya (berbayang)
Jangan gunakan switch dan tombol secara 3. Kendaraan Anda dan tingkat jarak
bersamaan. Smart Cruise Control mungkin (berbayang) (jika dilengkapi)
tidak bisa beroperasi dengan benar.
Informasi
Tampilan dan Kontrol
• Jarak kendaraan di depan pada instrumen
Fitur standar cluster ditampilkan sesuai dengan jarak
Anda dapat melihat status pengoperasian yang sebenarnya antara kendaraan Anda
Smart Cruise Control pada tampilan Driving dan kendaraan di depan.
Assist di instrumen cluster. Lihat bagian • Jarak target dapat bervariasi sesuai dengan
“Mode Tampilan” di bab 4. kecepatan kendaraan dan tingkat jarak
yang ditetapkan. Jika kecepatan kendaraan
Smart Cruise Control akan ditampilkan seper- rendah, meskipun jarak kendaraan berubah,
ti yang ditunjukkan di bawah ini tergantung perubahan jarak kendaraan target mungkin
pada status fiturnya. akan kecil.
7-61
Sistem bantuan pengemudi

• Gambar dan warna di instrumen cluster Pengoperasian Based on Driving Style

mungkin berbeda tergantung pada tipe
atau tema instrumen cluster yang dipilih
dari menu setting.
Mempercepat untuk sementara waktu

B7004312
Saat Based on Driving Style sedang
beroperasi, pesan “Driving Style Adaptive
SCC” akan ditampilkan di instrumen cluster
B7004311
selama 2 detik, dan level jarak serta jarak
target akan ditampilkan berdasarkan gaya
Jika Anda ingin mempercepat sementara
mengemudi.
tanpa mengubah kecepatan yang diset/
diatur saat Smart Cruise Control beroperasi,
injak pedal gas. Saat pedal gas diinjak, Menonaktifkan Smart Cruise Control
kecepatan yang diset/atur, level jarak, dan untuk sementara waktu
jarak target akan berkedip pada instrumen Tipe A
cluster.
Namun, jika pedal akselerator tidak dinjak
dengan benar, kendaraan dapat melambat.

PERINGATAN
Berhati-hatilah saat mempercepat untuk
sementara, karena kecepatan dan jarak
tidak akan dikontrol secara otomatis
meskipun ada kendaraan di depan Anda.

B7004313
Tipe B

B7004313_2
• Kecepatan kendaraan di atas 210 km /
jam
7-62
 7
• Kendaraan dihentikan selama jangka Tipe B
waktu tertentu
• Pedal gas ditekan secara terus menerus
selama jangka waktu tertentu
• Kondisi pengoperasian Smart Cruise
Control tidak terpenuhi
Jika Smart Cruise Control dinonaktifkan
untuk sementara waktu secara otomatis,
pesan peringatan ‘Smart Cruise Control’
deactivated (atau ‘SCC (Smart Cruise Con-
trol) Cancelled’) akan muncul di tampilkan
instrumen cluster, disertai dengan bunyi B7004314_2
peringatan untuk memperingatkan penge- Jika tombol Driving Assist, switch +, switch
mudi. - atau switch dioperasikan saat kondisi
pengoperasian Smart Cruise Control tidak
Informasi terpenuhi, ‘Smart Cruise Control conditions
Jika Smart Cruise Control dinonaktifkan untuk not met’ (atau’SCC’(Smart Cruise Ctrl.))
sementara waktu saat kendaraan berhenti dengan conditions not met’ akan ditampilkan di
fitur yang aktif, EPB (Electronic Parking Brake) instrumen cluster, disertai dengan bunyi
mungkin akan diaktifkan. peringatan.

PERINGATAN Dalam situasi lalu lintas

Saat Smart Cruise Control dinonaktifkan
untuk sementara waktu, jarak dengan
kendaraan di depan tidak akan diper-
tahankan. Selalu perhatikan jalan saat
mengemudi, dan bila perlu, injak pedal rem
untuk mengurangi kecepatan berkendara
guna menjaga jarak yang aman.

Kondisi Smart Cruise Control tidak

terpenuhi
Tipe A
B7004315
Dalam lalu lintas, kendaraan Anda akan
berhenti jika kendaraan di depan Anda
berhenti. Juga, jika kendaraan di depan Anda
mulai bergerak, kendaraan Anda juga akan
mulai bergerak. Selain itu, setelah kendaraan
berhenti dan dalam waktu tertentu telah
berlalu, pesan ‘Use switch or pedal to
accelerate’ akan ditampilkan di instrumen
cluster. Tekan pedal gas atau tekan switch
+, switch - atau switch untuk mulai
B7004314 mengemudi.

7-63
Sistem bantuan pengemudi

Peringatan kondisi jalan di depan ingatkan pengemudi. Selalu perhatikan

jalan saat mengemudi, dan jika perlu, tekan
pedal rem untuk mengurangi kecepatan
kendaraan untuk menjaga jarak yang aman.

PERINGATAN
Dalam situasi berikut, Smart Cruise Control
mungkin tidak bisa memperingatkan
pengemudi tentang resiko benturan.
• Jarak dari kendaraan di depan dekat,
atau kecepatan kendaraan kendaraan
Dalam situasi berikut, pesan peringatan depan lebih cepat atau sama dengan
‘Watch for surrounding vehicles’ akan kendaraan Anda
ditampilkan di cluster, dan disertai bunyi
peringatan untuk memperingatkan penge- • Kecepatan kendaraan di depan sangat
mudi tentang kondisi jalan di depan. lambat atau berhenti
• Tampilan kendaraan di depan akan • Pedal gas ditekan tepat setelah Smart
menghilang ketika Smart Cruise Con- Cruise Control diaktifkan
trol menjaga jarak dengan kendaraan
di depan saat mengemudi di bawah
kecepatan tertentu. PERINGATAN
PERINGATAN Lakukan tindakan pencegahan berikut saat
Selalu perhatikan kendaraan atau objek menggunakan Smart Cruise Control:
yang mungkin akan muncul secara tiba- • Smart Cruise Control tidak bisa meng-
tiba di depan Anda, dan jika perlu, tekan gantikan mengemudi yang benar dan
pedal rem untuk mengurangi kecepatan aman. Sudah menjadi tanggung jawab
kendaraan Anda untuk menjaga jarak yang pengemudi untuk selalu memeriksa
aman. kecepatan dan jarak dengan kendaraan
di depannya.
Collision Warning (Peringatan Ben- • Smart Cruise Control mungkin tidak
turan) bisa mengenali situasi yang tidak
terduga dan tiba-tiba atau situasi
mengemudi yang kompleks, jadi selalu
perhatikan kondisi jalan dan kontrol
kecepatan kendaraan Anda.
• Nonakifkan Smart Cruise Control saat
fitur tidak digunakan untuk menghin-
dari pengaturan kecepatan secara tidak
disengaja.
• Jangan membuka pintu atau
meninggalkan kendaraan saat Smart
Cruise Control beroperasi, meskipun
kendaraan dihentikan.
Saat Smart Cruise Control beroperasi, keti-
• Selalu waspada dengan kecepatan dan
ka ada risiko benturan dengan kendaraan jarak laju kendaraan di depan yang
di depan tinggi, pesan peringatan ‘Collision dipilih.
Warning’ akan ditampilkan di cluster, dan
• Menjaga jarak yang aman sesuai
disertai bunyi peringatan untuk memper-
dengan kondisi jalan dan kecepatan
7-64
 7
kendaraan. Jika jarak laju kendaraan di • Jika pesan peringatan sistem lain
depan terlalu dekat selama mengemudi ditampilkan atau bunyi peringatan lain
dengan kecepatan tinggi, bisa beresiko terdengar, pesan peringatan Smart
terjadinya benturan. Cruise Control mungkin tidak akan
• Saat menjaga jarak dengan kendaraan ditampilkan dan tidak akan terdengar
di depan, jika kendaraan depan meng- bunyi peringatan dari fitur tersebut.
hilang, Smart Cruise Control dapat • Anda mungkin tidak bisa mendengar
berakselerasi secara tiba-tiba pada suara peringatan Forward Collision-
kecepatan yang telah diset/diatur Avoidance Assist jika lingkungan di
sebelumnya. Selalu waspada terhadap sekitar bising.
situasi yang tidak terduga dan terjadi • Produsen kendaraan tidak bertanggung
secara tiba-tiba. jawab atas pelanggaran lalu lintas atau
• Kecepatan kendaraan dapat berkurang kecelakaan yang disebabkan oleh
pada tanjakan dan akan meningkat pada pengemudi.
jalan yang menurun. • Selalu atur kecepatan kendaraan di
• Selalu waspada terhadap situasi seperti bawah batas kecepatan di negara Anda.
saat kendaraan yang secara tiba-tiba • Jarak kendaraan, akselerasi dan ke-
memotong. cepatan reaksi dapat berubah jika gaya
• Saat Anda menarik trailer atau mengemudi pengemudi berubah.
menderek kendaraan lain, kami men-
yarankan agar Smart Cruise Control
PERHATIAN
dinonaktifkan untuk alasan keamanan. • Kendaraan harus dikemudikan se-
• Nonaktifkan Smart Cruise Control saat cukupnya untuk mencerminkan gaya
kendaraan Anda sedang diderek. mengemudi sebenarnya dari penge-
mudi, seperti jarak antar kendaraan,
• Smart Cruise Control mungkin tidak bisa akselerasi dan kecepatan reaksi.
beroperasi secara normal jika terganggu • Based on Driving style tidak bisa
oleh gelombang elektro-magnetik yang mencerminkan apakah pengemudi
kuat. telah berubah saat menentukan gaya
• Smart Cruise Control mungkin tidak mengemudi pengemudi.
bisa mendeteksi rintangan di depan • Jika Anda mengemudi dalam kondisi
dan menyebabkan benturan. Selalu khusus, seperti salju, hujan, kabut atau
lihat ke depan dengan hati-hati untuk lereng yang curam, kendaraan mungkin
mencegah terjadinya situasi yang tidak tidak bisa dikemudikan sesuai dengan
terduga dan tiba-tiba. gaya mengemudi pengemudi.
• Kendaraan yang bergerak di depan Anda
dengan melakukan perubahan jalur
yang sering dapat menyebabkan keter- Informasi
lambatan reaksi Smart Cruise Control • Smart Cruise Control mungkin tidak bisa
atau dapat menyebabkan Smart Cruise beroperasi selama 15 detik setelah kendaraan
Control bereaksi terhadap kendaraan dihidupkan atau kamera depan atau radar
yang sebenarnya yang berada di jalur depan diinisialisasi.
yang berdekatan. Selalu mengemudi • Anda mungkin akan mendengar suara saat
dengan hati-hati untuk mencegah ter- rem dikontrol oleh Smart Cruise Control.
jadinya situasi yang tidak terduga dan • Based on Driving Style mungkin tidak bisa
tiba-tiba. mencerminkan gaya mengemudi pengemudi
• Selalu waspada terhadap lingkungan di atau kondisi mengemudi yang memengaruhi
sekitar dan kemudikan kendaraan den- kese-lamatan berkendara.
gan aman, meskipun pesan peringatan • Based on Driving Style tidak bisa mencer-
tidak ditampilkan atau tidak terdengar minkan gaya mengemudi lain selain jarak
bunyi peringatan. antar kendaraan, akselerasi dan kecepatan
reaksi.

7-65
Sistem bantuan pengemudi

Malfungsi dan keterbatasan Smart Cruise Control dinonaktifkan

Smart Cruise Control Tipe A

Smart Cruise Control mengalami

malfungsi
Tipe A

B0349EE02
Tipe B

B7004401
Tipe B

B0349EE02_2
Saat penutup atau sensor radar depan
tertutup salju, hujan, atau material asing,
ini dapat mengurangi kinerja pendeteksian
dan untuk sementara akan membatasi atau
B7004401_2 menonaktifkan Smart Cruise Control.
Ketika Smart Cruise Control tidak berfungsi
dengan baik, pesan peringatan ‘Check Jika hal ini terjadi, pesan peringatan ‘Smart
Smart Cruise Control system’ (atau ‘Check Cruise Control disabled. Radar blocked’
SCC (Smart Cruise Control) system’) akan (atau ‘SCC (Smart Cruise Control) disabled.
ditampilkan, dan lampu peringatan ( ) Radar blocked’) akan ditampilkan untuk
akan menyala di instrumen cluster. Kami jangka waktu tertentu di intrumen cluster.
merekomendasikan agar kendaraan Smart Cruise Control akan beroperasi se-
diperiksa oleh dealer resmi HYUNDAI. cara normal saat salju, hujan, atau material
asing dibersihkan/dilepas.

PERINGATAN
Meskipun pesan peringatan tidak ditam-
pilkan di cluster, Smart Cruise Control
mungkin tidak bisa beroperasi dengan benar.

7-66
 7
• Kendaraan di depan tidak memiliki lam-
PERHATIAN pu belakang, lampu belakang terletak
Smart Cruise Control mungkin tidak bisa tidak seperti umumnya, dll.
beroperasi dengan benar di area (misalnya, • Kecerahan di luar terlalu rendah, dan
medan terbuka), di mana tidak ada yang lampu belakang tidak menyala atau tidak
terdeteksi setelah kendaraan dihidupkan. terang
• Bagian belakang kendaraan depan kecil
Keterbatasan Smart Cruise Control atau tidak terlihat normal (misalnya
miring, terbalik, dll)
Smart Cruise Control mungkin tidak • Ground clearance kendaraan depan
beroperasi secara normal, atau mungkin terlalu rendah atau tinggi
akan beroperasi secara tidak terduga dalam • Sebuah kendaraan tiba-tiba memotong
kondisi berikut: di depan
• Sensor pendeteksi atau di sekitar lokasi • Kendaraan Anda sedang diderek
sensor terkontaminasi atau rusak • Mengemudi melalui terowongan atau
jembatan besi
• Cairan washer disemprotkan terus
• Mengemudi di dekat area yang
menerus, atau wiper aktif mengandung zat logam, seperti zona
• Lensa kamera terkontaminasi karena konstruksi, rel kereta api, dll.
kaca depan yang diwarnai, memasang • Objek yang dekat memantul dengan
atau melapisi dengan kaca film, kaca sangat baik pada radar depan, seperti
rusak, tersangkut benda asing (stiker, pagar pembatas, kendaraan di dekatnya,
serangga, dll.) pada kaca dll.
• Bumper di sekitar radar depan terbentur,
• Kelembaban tidak hilang atau membeku rusak, atau radar depan tidak pada
di kaca depan posisinya
• Bidang pandang kamera depan terha- • Temperatur di sekitar radar depan terlalu
lang oleh silau cahaya matahari tinggi atau rendah
• Lampu jalan atau cahaya dari kendaraan • Mengemudi di area yang luas di mana
yang melaju terpantulkan pada per- hanya ada sedikit kendaraan atau ban-
mukaan jalan yang basah, seperti gunan (misalnya, gurun, padang rumput,
pinggiran kota, dll.)
genangan air di jalan
• Kendaraan di depan terbuat dari bahan
• Temperatur di sekitar kamera depan yang tidak memantulkan pada radar
terlalu tinggi atau rendah depan
• Sebuah objek ditempatkan di instrumen • Mengemudi di dekat persimpangan jalan
panel tol (atau jalan bebas hambatan) atau
gerbang tol
• Lingkungan di sekitar sangat cerah • Mengemudi di permukaan yang licin
• Lingkungan di sekitar sangat gelap, karena salju, genangan air, es, dll.
seperti di terowongan, dll. • Mengemudi di jalan pada tikungan
• Kecerahan berubah secara tiba-tiba, • Kendaraan di depan terlambat terdeteksi
misalnya saat masuk atau keluar • Kendaraan di depan tiba-tiba terhalang
terowongan oleh rintangan
• Kecerahan di luar rendah, dan head- • Kendaraan di depan tiba-tiba berpin-
dah jalur atau tiba-tiba mengurangi
lamp tidak menyala atau tidak terang kecepatan
• Mengemudi dalam kondisi hujan lebat • Kendaraan di depan penyok tidak
atau salju, atau kabut tebal berbentuk
• Mengemudi melalui uap, asap atau • Kecepatan kendaraan di depan terlalu
bayangan cepat atau lambat
• Dengan adanya kendaraan di depan,
• Hanya sebagian kendaraan yang terde- kendaraan Anda berpindah jalur dengan
teksi kecepatan yang rendah
7-67
Sistem bantuan pengemudi

• Kendaraan di depan tertutup salju gas sesuai dengan kondisi jalan dan lalu
• Mengemudi tidak stabil lintas di depan.
• Anda berada di bundaran dan
kendaraan di depan tidak terdeteksi
• Anda terus mengemudi dalam bundaran
• Mengemudi di tempat parkir
• Mengemudi melalui area konstruksi,
jalan tidak beraspal, jalan beraspal se-
bagian, jalan tidak rata, speed bumps,
dll.
• Mengemudi di pada tanjakan, tikungan,
dll.
• Mengemudi melalui tepi jalan dengan B7004404
pepohonan atau lampu jalan Kecepatan kendaraan Anda bisa berku-
• Kondisi jalan yang buruk yang menye- rang karena ada kendaraan lain di jalur
babkan getaran pada kendaraan yang yang berdekatan.
berlebihan saat mengemudi Terapkan pedal gas dan pilih kecepatan
• Tinggi kendaraan Anda lebih rendah yang sesuai. Periksa untuk memastikan
atau lebih tinggi karena beban berat, bahwa kondisi jalan memungkinkan
tekanan ban yang tidak normal, dll. untuk pengoperasian Smart Cruise
• Mengemudi melalui jalan yang sempit Control yang aman.
yang ditumbuhi pepohonan atau re- • Mengemudi pada tanjakan
rumputan
• Terganggu oleh gelombang elektro-
magnetik seperti mengemudi di area
dengan gelombang radio yang kuat atau
gangguan listrik
• Mengemudi pada tikungan

B7004405
Selama mengemudi pada tanjakan atau
turunan, Smart Cruise Control mungkin
tidak bisa mendeteksi kendaraan yang
bergerak di jalur Anda, dan menye-
babkan kendaraan Anda berakselerasi
B7004403 ke kecepatan yang ditentukan. Selain
Di tikungan, Smart Cruise Control itu, kecepatan kendaraan akan berku-
mungkin tidak bisa mendeteksi kendara- rang dengan cepat ketika kendaraan di
an di jalur yang sama, dan mungkin depan terdeteksi secara tiba-tiba.
akan berakselerasi ke kecepatan yang
ditentukan. Juga, kecepatan kendaraan Atur kecepatan yang sesuai pada
dapat berkurang dengan cepat ketika tanjakan dan gunakan pedal rem atau
kendaraan di depan terdeteksi secara pedal gas sesuai dengan kondisi jalan
tiba-tiba. dan lalu lintas di depan.
Atur kecepatan yang sesuai pada tikung-
an dan gunakan pedal rem atau pedal
7-68
 7
• Berpindah jalur • Situasi saat pendeteksian terbatas

B7004407
Dalam kasus berikut, beberapa kendara-
an di jalur Anda tidak bisa terdeteksi
oleh sensor:
- Kendaraan yang bergeser ke satu sisi
A - Kendaraan yang bergerak lambat
atau kendaraan yang melambat se-
cara tiba-tiba
- Kendaraan dengan ground clearance
lebih tinggi atau kendaraan yang
mengangkut muatan yang muatannya
B7004406 mencuat dari belakang kendaraan
[A] Kendaraan Anda - Kendaraan yang bagian depannya
[B] Kendaraan yang berpindah jalur
terangkat karena beban berat
Ketika ada kendaraan yang bergerak ke
- Kendaraan dalam jarak sekitar 2 m
jalur Anda dari jalur yang berdekatan, dari kendaraan Anda
kendaraan tersebut tidak dapat di-
deteksi oleh sensor sampai berada - Kendaraan yang datang
dalam jangkauan deteksi sensor. Smart - Kendaraan yang berhenti
Cruise Control mungkin tidak akan - Kendaraan dengan profil belakang
langsung mendeteksi kendaraan saat kecil, seperti trailer
kendaraan berpindah jalur secara tiba- - Kendaraan kecil, seperti sepeda mo-
tiba. Dalam hal ini, Anda harus menjaga tor atau sepeda
jarak pengereman yang aman, dan jika - Kendaraan khusus
perlu, tekan pedal rem untuk mengu- - Hewan dan pejalan kaki
rangi kecepatan kendaraan Anda untuk Sesuaikan kecepatan kendaraan Anda
menjaga jarak yang aman. dengan menekan pedal rem sesuai
dengan kondisi jalan dan lalu lintas di
depan.

7-69
Sistem bantuan pengemudi

Dalam kasus berikut, kendaraan di

depan tidak dapat dideteksi oleh
sensor:
- Anda mengemudikan kendaraan
Anda
- Mengemudi di jalan yang sempit
atau tikungan yang tajam
Sesuaikan kecepatan kendaraan
Anda dengan menekan pedal rem
sesuai dengan kondisi jalan dan lalu
lintas di depan.
B7004410
• Selalu perhatikan pejalan kaki saat
kendaraan Anda menjaga jarak dengan
kendaraan di depan.

B7004408
• Ketika kendaraan di depan menghilang
di persimpangan, kendaraan Anda
mungkin akan berakselerasi.
Selalu perhatikan kondisi jalan dan lalu
lintas di depan saat mengemudi.

B7004409
• Saat kendaraan di depan Anda keluar
dari jalur, Smart Cruise Control
mungkin tidak bisa langsung mende-
teksi kendaraan baru yang ada di depan
Anda.
Selalu perhatikan kondisi jalan dan lalu
lintas di depan saat mengemudi.

7-70
 7
LANE FOLLOWING ASSIST Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle > Driver assistance
(LFA) >Warning volum a t a u Setup (Settings)
>Sound > Driver assistance dari menu set-
Lane Following Assist dirancang untuk tings pada sistem infotainmen untuk meng-
membantu mendeteksi marka jalan dan / ubah Volume Peringatan untuk Hands-off
atau kendaraan di jalan, dan membantu warning (peringatan tangan terlepas dari
roda kemudi pengemudi untuk membantu roda kemudi).
menjaga kendaraan tetap diantara marka Jika memilih 'Driving Safety Priority', vo-
jalan. lume audio akan berkurang/mengecil untuk
sementara waktu untuk memperingatkan
Sensor pendeteksi pengemudi dengan bunyi peringatan untuk
berkendara yang aman.

Pengoperasian Lane Following

Assist
Mengaktifkan/menonaktifkan Lane
Following Assist

B7004901
[A] Kamera depan
Kamera depan digunakan sebagai sensor
pendeteksi untuk membantu mendeteksi
marka jalan dan kendaraan di depan.
Lihat gambar di atas untuk lokasi lebih
jelasnya dari sensor pendeteksi ini.

PERHATIAN
Untuk lebih jelasnya tentang tidakan pen- B7005101
cegahan pada the pada kamera depan, lihat Dengan kendaraan yang hidup, segera tekan
bagian “Forward Collision-Avoidance Assist tombol Lane Driving Assist yang terletak di
(FCA)” di bab ini. roda kemudi untuk mengaktifkan Lane
Following Assist. Lampu indikator abu-abu
Pengaturan Lane Following atau hijau ( ) akan menyala di instrumen
Assist cluster.
Tekan tombol lagi untuk menonaktifkan fitur.
Warning Volume (Volume Peringatan)

B7000205

7-71
Sistem bantuan pengemudi

Lane Following Assist (Bantuan untuk Tipe A

mengikuti jalur jalan)

B7005103_1
Tipe B
Jika kendaraan di depan dan/atau kedua
marka jalur terdeteksi dan kecepatan
kendaraan Anda di bawah 180 km/jam,
lampu indikator hijau ( ) akan menyala di
instrumen cluster, dan fitur Lane Following
Assist akan membantu kendaraan agar
tidak keluar dari jalur dengan membantu
mengontrol roda kemudi.

PERHATIAN
Saat roda kemudi tidak dibantu, lampu
B7005103_2
indikator putih ( ) akan berkedip dan
Jika pengemudi masih tidak memegang
berubah menjadi abu-abu.
roda kemudi setelah peringatan hands-off,
pesan peringatan ‘Lane Following Assist
Hands-off warning (Peringatan ta- deactivated’ (atau ‘LFA (Lane Following As-
ngan tidak memegang roda kemudi) sist) cancelled’) akan ditampilkan dan fitur
Lane following Assist akan secara otomatis
dinonaktifkan.

PERINGATAN
• Roda kemudi mungkin tidak akan diban-
tu jika roda kemudi dipegang dengan
sangat erat atau roda kemudi digerakan
pada derajat tertentu.
• Lane Following Assist tidak beroperasi
setiap saat. Tanggung jawab penge-
Jika pengemudi melepaskan tangannya dari mudi untuk mengemudikan kendaraan
roda kemudi selama beberapa detik, pesan dengan aman dan menjaga kendaraan
peringatan “Keep hands on steering wheel” agar berada di jalurnya.
akan ditampilkan dan disertai dengan bunyi
peringatan secara bertahap. • Pesan peringatan hands-off mungkin
Tahap pertama : Pesan peringatan akan ditampilkan secara terlambat
tergantung pada kondisi jalan. Selalu
Tahap kedua : Pesan peringatan (indikator
roda kemudi menyala merah) dan disertai pegang roda kemudi saat mengemudi.
bunyi peringatan
7-72
 7
• Jika roda kemudi dipegang dengan • Meskipun roda kemudi dibantu oleh Lane
sangat ringan, pesan peringatan hands- Following Assist, pengemudi dapat men-
off mungkin akan ditampilkan karena gontrol roda kemudi.
sistem mungkin tidak mendeteksi • Roda kemudi mungkin akan terasa lebih
bahwa tangan pengemudi sedang berat atau ringan saat roda kemudi dibantu
memegang roda kemudi. oleh Lane Following Assist dibandingkan
• Jika Anda memasang benda ke roda saat tidak dibantu.
kemudi, peringatan hands-off mungkin
tidak bisa berfungsi dengan benar. Malfungsi dan keterbatasan
Informasi Lane Following Assist
• Untuk lebih jelasnya tentang pengaturan Lane Following Assist mengalami
instrumen cluster, lihat bagian “Kontrol
tampilan Instrumen Cluster” di bab 4.
malfungsi
Tipe A
• Saat kedua marka jalan terdeteksi, garis
lajur pada Instrumen Cluster akan berubah
dari abu-abu menjadi putih.

B7005201
Tipe B

B7005105

B7005201_1
Ketika Lane following Assist tidak berop-
B7005106
erasi dengan baik, pesan peringatan ‘Check
• Gambar dan warna di instrumen cluster dap- Lane following Assist (LFA) system’ (atau
at berbeda tergantung pada tipe instrumen ‘Check LFA (Lane following Assist) system’)
cluster atau tema yang dipilih dari menu akan ditampilkan selama beberapa detik,
settings. dan lampu peringatan dan indikator mas-
ter ( ) akan menyala di cluster. Jika lampu
• Jika marka jalan tidak terdeteksi, kontrol peringatan dan indikator master menyala,
roda kemudi dengan Lane Following Assist kami menyarankan agar kendaraan diperik-
dapat terbatas tergantung pada apakah ada sa oleh dealer resmi HYUNDAI.
kendaraan di depan atau kondisi mengemudi
kendaraan 7-73
Sistem bantuan pengemudi

Keterbatasan Lane Following Assist REAR VIEW MONITOR

Untuk lebih jelasnya tentang keterbatasan
Following Assist, lihat bagian “Lane Keeping (RVM)
Assist (LKA)” di bab ini. Rear View Monitor akan menampilkan area di
belakang kendaraan untuk mem-bantu Anda
Informasi saat parkir atau memundur-kan kendaraan.
Untuk informasi lebih lanjut tentang “Peringatan”
saat menggunakan Lane Following Assist, lihat Sensor pendeteksi
bagian “Lane Keeping Assist (LKA)” di bab ini.

B7005801
[A] Kamera wide belakang
Lihat gambar di atas untuk lokasi lebih jelas-
nya dari sensor pendeteksi ini.

Pengaturan Rear View Monitor

Warning Volume (Volume Peringatan)

B7005901
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle > Driver assistance
>Warning volume > Reverse warning
priority dari menu Settings.
Jika memilih 'Reverse warning priority', vo-
lume audio akan berkurang/mengecil untuk
sementara waktu saat Rear View Monitor
beroperasi untuk parkir yang aman.

7-74
 7
Rear view reference lines
Informasi Jika memilih “Rear view reference lines”,
• Jika anda mengubah volume peringatan, garis panduan parkir tampak belakang dan
Volume peringatan sistem bantuan penge- garis panduan tampak atas belakang akan
mudi lain akan berubah. ditampilkan di sisi kiri sistem infotainmen.
• Jika kendaraan dihidupkan ulang, Volume
peringatan akan bertahan pada pengaturan
yang terakhir kali di lakukan. Informasi
• Mungkin tidak ada menu Setting tergantung • Garis pandu horizontal dari Rear View
pada spesifikasi kendaraan. Parking Guidance menunjukkan jarak 0,5
m, 1 m dan 2,3 m dari kendaraan.
Camera settings (Pengaturan kam- • Panduan horizontal Rear Top View Parking
era) Guidance menunjukkan jarak 0,3 m, 1,5 m
dari kendaraan.

Pengoperasian Rear View Mon-

itor
Tombol Parking/View

B7005903
• Anda dapat mengubah “Content
pilihion” (pemilihan konten) dari Rear 1
View Monitor dengan menyentuh ikon
setup ( ) pada layar saat Surround
View Monitor sedang beroperasi, atau
memilih Setup (Settings) > Vehicle >
Driver assistance > Parking safety > B7006001
Camera settings dari menu Settings
saat kendaraan hidup. Tekan tombol Parking/View (1) untuk meng-
aktifkan Rear View Monitor.
• Dalam pemilihan Konten, Anda dapat
mengubah pengaturan untuk “Rear Tekan tombol Parking/View (1) saat gear
view reference lines” (Garis referensi berada di posisi D (MAju) atau Netral)
tampak belakang. untuk mengaktifkan Rear View Monitor saat
mengemudi.
Informasi
Mungkin tidak ada menu Setting tergantung pada
spesifikasi kendaraan.

Fitur Extend rear camera use

Dengan kendaraan yang hidup, pilih
Camera settings > Content pilihion >
Extend rear camera use dari menu Settings
untuk mengkatifkan fitur Extend rear
camera use dan batalkan pilihan untuk
menonaktifkan fitur.
7-75
Sistem bantuan pengemudi

Tampilan belakang Tampilan belakang atas

B7006003
B7006002
Saat Anda menyentuh ikon ( ), tampilan
Kondisi pengoperasian atas akan ditampilkan di layar dan menun-
• Geser gear ke R (Mundur), gambar akan jukkan jarak dari kendaraan di belakang
ditampilkan di layar. kendaraan Anda saat parkir.
• Tekan tombol Parking/View (1) saat gear Extended Rear View Monitor
berada di posisi P (Parkir), gambar akan
Fitur Extended Rear View Monitor akan
ditampilkan di layar. mempertahankan tampilan belakang saat
• Sentuh ( ) tampilan belakang akan gear di posisi R (Mundur), N (Netral) atau D
ditampilkan di layar. (Maju).
Kondisi pengoperasian
Gear berada di posisi P (Parkir), N (Netral)
Kondisi Off (Nonaktif) atau D (Maju), dan kecepatan kendaraan 10
• Tampilan belakang tidak bisa dinon- km/jam atau kurang.
aktifkan saat gear berada di posisi R Kondisi Off (nonaktif)
(Mundur). • Saat kecepatan kendaraan di atas 10
• Tekan kembali tombol Parking/View (1) km/jam, tampilan belakang akan non-
saat gear berada di posisi P (Parkir) aktif.
dengan tampilan belakang di layar, • Pindahkan gear ke posisi P (Parkir),
tampilan belakang akan dinonaktifkan. tampilan belakang akan nonaktif.
• Pindahkan gear dari posiis R (Mundur) • Tekan tombol Parking/View (1), tampi-
ke P (Parkir), tampilan belakang akan lan belakang akan nonaktif.
dinonaktifkan.
Tampilan Belakang saat mengemudi
Informasi
Saat gear di posisi R (Mundur), tampilan
belakang tidak akan dinonaktifkan.

B7006004

7-76
 7
Pengemudi dapat memeriksa kondisi di be- PERINGATAN
lakang kendaraan di layar saat mengemudi,
hal itu untuk membantu memundurkan/ • Kamera belakang tidak bisa mengcover
memparkirkan kendaraan. seluruh area di belakang kendaraan.
Pengemudi harus selalu memeriksa area
Kondisi pengoperasian
belakang secara langsung melalui spion
Tekan tombol Parking/View (1) saat gear dalam dan luar sebelum memarkir atau
berada di posisi D (Maju) atau N (Netral), memundurkan kendaraan.
tampilan belakang kendaraan akan ditam-
pilkan di layar. • Gambar yang ditampilkan di layar
mungkin berbeda dari jarak objek yang
Kondisi Off (Nonaktif) sebenarnya. Pastikan untuk memerik-
• Tekan kembali tombol Parking/View sa secara langsung lingkungan dise-
(1), tampilan belakang kendaraan akan kitar kendaraan untuk keamanan.
dinonaktifkan. • Selalu jaga kebersihan lensa kamera
• Tekan salah satu tombol sistem tampilan belakang. Jika lensa terhalang
infotainment (2), tampilan belakang benda asing, hal itu dapat memengaruhi
kendaraan akan dinonaktifkan. kinerja kamera dan Rear View Monitor
• Pindahkan gear ke posisi P (Parkir), mungkin tidak bisa beroperasi secara
tampilan belakang kendaraan akan normal. Namun, jangan gunakan cairan
dinonaktifkan. kimia seperti deterjen yang kuat yang
Saat beroperasi mengandung alkali tinggi atau cairan
Jika gear digeser ke posisi R (Mundur), saat organik yang mudah menguap (bensin,
tampilan belakang kendaraan ditampilkan di aseton, dll.). Hal ini dapat merusak lensa
layar, layar akan berubah menjadi tampilan kamera.
belakan.

Malfungsi dan keterbatasan

Rear View Monitor
Rear View Monitor mengalami mal-
fungsi
Jika Rear View Monitor tidak berfungsi
dengan benar, atau layar berkedip, atau
gambar tangkapan kamera tidak bisa ditam-
pilkan secara normal, kami menyarankan
agar sistem tersebut diperiksa oleh dealer
resmi HYUNDAI.

Keterbatasan Rear View Monitor

Saat kendaraan tidak dipakai dalam waktu
yang lama pada musim dingin atau saat
kendaraan diparkir di tempat parkir dalam
ruangan, asap knalpot dapat mengaburkan
gambar untuk sementara.

7-77
Sistem bantuan pengemudi

SURROUND VIEW Pengaturan Surround View

Monitor
MONITOR (SVM)
Surround View Monitor dapat membantu Warning Volume (Volume Peringatan)
parkir dengan memungkinkan pengemudi
melihat kesekeliling kendaraan.

Sensor pendeteksi

B7005901
Dengan kendaraan yang hidup, pilih
Setup(Settings)> Vehicle > Driver as-
sistance > Warning volume > Parking
safety priority atau Setup (Settings) >
Sound > Driver assistance >Parking safe-
B7006201 ty priority dari menu settings pada sistem
infotainmen.
Jika memilih 'Parking Safety Priority', vo-
lume audio akan berkurang/mengecil un-
tuk sementara waktu saat Surround View
Monitor beroperasi untuk parkir dengan
aman.
Camera settings (Pengaturan kamera)

B7006202
[A] Kamera wide depan
[B] Kamera wide samping (Di bawah spion luar)
[C] Kamera wide samping (Di bawah spion luar)
[D] Kamera wide belakang
Lihat gambar di atas untuk lokasi lebih jelas-
nya dari sensor pendeteksi inis.

B7006302
• Anda dapat mengubah ‘Display Con-
tents’ (Konten Tampilan) atau ‘Display
Settings’ (Pengaturan Tampilan) Surround
View Monitor dengan menyentuh ikon
setup ( ) pada layar saat Surround View
Monitor beroperasi, atau memilih Setup
(Settings)> Vehicle> Driver assistance
>Parkingsafety > Camera settings dari
menu Settings saat kendaraan hidup.
• Dalam Konten Tampilan, Anda dapat
mengubah pengaturan untuk ‘Top View
7-78
 7
Parking Lines (Top view reference Surround View Monitor Auto On
lines)’, ‘Rear View Parking Lines (Rear (Tampilan Surround Monitor Aktif se-
view reference lines)’ dan ‘Parking
cara Otomatis)
Distance Warning’.
Dengan kendaraan yang hidup, pilih Driver
assistance > Parking safety > Surround
Informasi view monitor on dari menu Settings untuk
Mungkin tidak ada menu Setting tergantung pada menggunakan fitur tersebut.
spesifikasi kendaraan.
Informasi
Parking Distance Warning (Peringatan Untuk lebih jelasnya tentang Surround view
Jarak Parkir) monitor auto On, lihat “Pengoperasian Surround
View Monitor” dalam bab ini.
Pengoperasian Surround View
Monitor
Tombol Parking/View

B7006303
1
Saat memilih ‘Parking Distance Warning’,
peringatan jarak parkir akan ditampilkan di
sisi kanan layar Surround Monitor.
Top View Parking Guidance (Panduan
Parkir Tampilan Atas) B7006401
Saat memilih ‘Top View Parking Lines (Top Tekan tombol Parking/View (1) untuk meng-
view reference lines)’, panduan parkir akan aktifkan Surround View Monitor.
ditampilkan di sisi kanan layar Surround Tekan tombol lagi untuk menonaktifkan fitur.
Monitor.
Tampilan depan
Informasi
Panduan garis horizontal pada Rear Top View
Parking Guidance menunjukkan jarak bukaan
2
pintu bagasi dan jarak 0,3 m, 2 m dari kendaraan.

Rear View Parking Guidance (Panduan

Parkir Tampilan Belakang)
Saat memilih ‘Rear View Parking Lines (Rear
view reference lines)’, panduan parkir akan
ditampilkan di layar tampilan belakang. 3

Informasi B7006402
Panduan garis horizontal menunjukkan jarak Tampilan di depan kendaraan akan ditam-
0,5 m, 1 m dan 2,3 m. pilkan di layar saat gear di posisi N (Netral)

7-79
Sistem bantuan pengemudi

atau D (Maju) untuk membantu dalam parkir. • Tombol Parking/View (1) ditekan, se-
Menggunakan tombol view (2) Anda dapat mentara gear berada di posisi P (Parkir)
memilih tampilan atas, tampilan depan,
tampilan samping.
Kondisi pengoperasian
Informasi
Saat gear dalam posisi R (mundur), jika tombol
• Gear dalam posisi N (Netral) atau D sistem infotainment (3) ditekan, Rear View
(Maju), dan kecepatan kendaraan 10 (Tampilan Belakang) tidak akan nonaktif.
km / jam atau kurang.
• Tombol Parking/View (1) ditekan, se- Rear View whilst driving (Tampilan
mentara gear diposisi N (Netral) atau belakang saat mengemudi)
D (Maju), dan kecepatan kendaraan 10
km/jam atau kurang. Pengemudi dapat memeriksa tampilan be-
lakang di layar saat mengemudi, hal ini untuk
• Fitur Surround View Monitor Auto On membantu memundurkan/parkir kendaraan.
akan beroperasi ketika kondisi berikut
Selain itu, Anda dapat mengubah mode
terpenuhi:
tampilan yang ingin Anda pilih dengan
- Dengan memilih Driver assistance menekan tombol view (2) pada sistem
> Parking safety > Surround view infotainmen.
monitor on dari menu Settings,
tampilan depan saat parkir akan Fitur Rear View whilst driving akan aktif
ditampilkan. dalam kondisi berikut:
Kondisi Off (Nonaktif) • Menekan tombol Parking/View (1), saat
mengemudi di atas 10 km/jam.
• Tombol Parking/View (1) atau tombol
Sistem infotainmen (3) ditekan. • Memilih di antara tombol view (2)
• Kecepatan kendaraan di atas 10 km/ ketika kecepatan kendaraan 10 km / jam
jam. atau kurang.
• Gear diposisi P (Parkir). Fitur Rear View whilst driving akan nonaktif
dalam kondisi berikut:
Informasi • Menekan tombol Parking/View (1) atau
Surround View Monitor akan dinonaktifkan saat tombol sistem infotainmen (3).
kecepatan kendaraan di atas 10 km/jam. Namun,
Surround View Monitor tidak akan aktif Kembali • Menempatkan gear ke posisi P (Parkir).
meski kecepatan kendaraan turun di bawah 10 • Memilih Mode tampilan lain saat
km/jam. kecepatan kendaraan 10 km/jam atau
kurang.
Rear view (Tampilan belakang)
Tampilan belakang akan ditampilkan di layar
saat gear berada di posisi R (Mundur) atau Informasi
P (Parkir) untuk membantu parkir. Dengan • Saat Rear View whilst driving aktif, hal itu
menggunakan tombol view (2) Anda dapat tetap akan aktif saat mengemudi terlepas
memilih tampilan atas, tampilan depan, dari kecepatan kendaraan.
tampilan samping. • Saat Rear View whilst driving aktif saat
Kondisi pengoperasian mundur/parkir, layar akan berubah menjadi
tampilan belakang.
• Gear diposisi R (Mundur)
• Saat Rear View whilst driving diaktifkan
• Tombol Parking/View (1) ditekan, se-
kembali, mode tampilan sebelumnya akan
mentara gear berada diposisi P (Parkir)
ditampilkan.
Kondisi Off (Nonaktif)
• Gear dipindahkan dari posisi R (Mundur) 3D view (Tampilan 3D)
ke posisi P (Parkir) Tampilan 3D menunjukkan gambar di sekitar
kendaraan dari berbagai sudut.
7-80
 7
Anda dapat mengubah sudut dengan • Layar mungkin akan menampilkan
menyentuh layar. Tekan tombol 3D View lagi gambar secara tidak normal, dan ikon
untuk kembali ke sudut awal. akan tampil di sisi kiri atas layar dalam
Tampilan 3D akan aktif ketika memilih kondisi berikut:
tampilan 3D dari tombol view (2) dalam - Membuka pintu bagasi
kondisi berikut: - Membuka pintu pengemudi atau
penumpang depan
• Gear berada di posisi P (Parkir), N
(Neutral) atau D (Maju) dan kecepatan - Melipat spion luar
kendaraan di bawah 10 km/jam.
• Mengaktifkan Surround View Monitor PERINGATAN
saat gear berada di posisi R (Mundur). • SELALU lihat ke sekeliling kendaraan
Saat gear berada di posisi P (Parkir), N Anda untuk memastikan tidak ada
(Netral) atau D (Maju), tampilan 3D akan benda atau penghalang sebelum me-
dinonaktifkan dalam kondisi berikut: mindahkan kendaraan. Apa yang Anda
lihat di layar mungkin berbeda dari
• Gear di posisi P (Parkir). lokasi kendaraan yang sebenarnya.
• Menekan tombol Parking/View (1). • Gambar yang ditampilkan di layar
• Menekan tombol sistem infotainmen mungkin berbeda dari jarak sebenarnya
(3). dari objek. Pastikan untuk mengecek
• Menekan tombol Home (2). secara langsung ke sekeliling kendaraan
• Kecepatan kendaraan di atas 10 km/ untuk keamanan.
jam. • Surround View Monitor dirancang untuk
digunakan pada permukaan jalan yang
Saat gear diposisi R (mundur), tampilan 3D
rata.
akan dinonaktifkan dalam kondisi berikut.
Oleh karena itu, jika digunakan di jalan
• Gear diposisi P (Parkir).
dengan ketinggian yang berbeda seperti
Informasi trotoar dan speed bump, gambar di la-
Tampilan 3D tidak bisa menampilkan garis yar mungkin tidak akan terlihat dengan
panduan. benar.
• Selalu jaga kebersihan lensa kamera.
Malfungsi dan keterbatasan
Surround View Monitor Jika lensa tertutup dengan material
asing, hal ini dapat mempengaruhi
performa kamera dan Surround View
Surround View Monitor mengalami
Monitor mungkin tidak bisa beroperasi
malfungsi dengan benar. Namun, jangan gunakan
Saat Surround View Monitor tidak berfungsi cairan kimia seperti deterjen kuat yang
dengan baik, atau layar berkedip, atau mengandung solen organik alkali tinggi
gambar dari kamera tidak ditampilkan de- atau volatil (bensin, aseton, dll.). Hal ini
ngan benar, kami sarankan Anda memeriksa dapat merusak lensa kamera.
kendaraan ke dealer resmi HYUNDAI.

Keterbatasan Monitor Surround View Informasi

Surround View Monitor menggunakan kamera
• Ketika kendaraan tidak digunakan un- yang dipasang pada kendaraan untuk menampil-
tuk waktu yang lama di musim dingin kan gambar di sekitar kendaraan melalui sistem
atau ketika kendaraan diparkir di infotainment. Gambar yang ditampilkan di layar
tempat parkir di dalam ruangan, asap mungkin akan terlihat tidak wajar tergantung
knalpot dapat mengaburkan gambar pada lingkungan di sekitarnya.
untuk sementara waktu.
7-81
Sistem bantuan pengemudi

REAR CROSS-TRAFFIC Lihat gambar di atas untuk lokasi lebih jelas-

nya dari sensor pendeteksi ini.
COLLISION-AVOIDANCE
ASSIST (RCCA) Informasi
Untuk lebih jelasnya tentang tindakan pencegahan
Rear Cross-Traffic Collision-Avoidance Assist pada radar sudut belakang, lihat bagian “Blind-
dirancang untuk membantu mendeteksi Spot Collision-Avoidance Assist (BCA)” di bab
kendaraan yang mendekat dari sisi kiri dan ini.
kanan saat kendaraan Anda sedang ber-
gerak mundur, dan akan memperingatkan
pengemudi bahwa akan segera terjadi ben- Pengaturan Rear Cross-Traffic
turan dengan pesan dan bunyi peringatan. Collision-Avoidance Assist
Selain itu, pengereman akan dibantu untuk
membantu mencegah benturan. Rear Cross-Traffic Safety (Pengaman
Lintas - lalu lintas Belakang)

B A

B7006601

[A] Jarak pengoperasian peringatan Rear Cross-

Traffic Collision, B7006701
[B] Jarak pengoperasian Rear Cross-Traffic Collision
-Avoidance Assist Dengan kendaraan yang hidup, pilih Set-
up (Settings) > Vehicle > Parking safety
>Rear cross-traffic safety dari menu set-
PERHATIAN tings untuk mengaktifkan Rear Cross-Traffic
Waktu peringatan dapat bervariasi ter- Collision- Avoidance Assist dan batalkan
gantung pada kecepatan kendaraan dari pilihan untuk menonaktifkan fitur.
kendaraan yang mendekat.

Sensor pendeteksi PERINGATAN

Saat kendaraan dihidupkan ulang, Rear
Cross-Traffic Collision-Avoidance Assist akan
selalu aktif. Namun, jika memilih ‘Off’ setelah
kendaraan dihidupkan ulang, pengemudi
harus selalu was-pada terhadap lingkungan
di sekitar kendaraan dan kemudikan dengan
aman.

B7006602

[A] Radar sudut belakang

7-82
 7
Warning Volume (Volume Peringatan) Collision Warning (Peringatan Ben-
dan Haptic Warning (Peringatan Getar) turan)

B7000205

Dengan kendaraan yang hidup, pilih Setup

(Settings) > Vehicle > Driver assistance B7006801
>Warning volume dari menu Settings untuk
mengubah Volume Peringatan untuk Rear
Cross-Traffic Collision-Avoidance Assist.
Dengan kendaraan yang hidup, pilih Setup
(Settings)> Vehicle > Driver assistance >
Haptic warning dari menu Settings untuk
mengkatifkan atau menonaktifkan Haptic
warning.

Informasi
• Jika Anda mengubah volume Peringatan,
volume Peringatan sistem Bantuan Penge- B7006802
mudi lainnya dapat berubah.
• Jika kendaraan dihidupkan ulang, Volume
peringatan akan bertahan pada pengaturan
yang terakhir kali dilakukan.
• Mungkin tidak ada menu Setting tergantung
pada spesifikasi kendaraan.
• Ketika peringatan Haptic dibatalkan se-
mentara Volume Peringatan dipilih ‘Off’,
Volume peringatan akan aktif dan dipilih
sebagai ‘Medium’.
• Ketika volume Peringatan dipilih ‘Off’ B7006803
sementara peringatan Haptic tidak dipilih, • Untuk memperingatkan pengemudi
peringatan Haptic akan aktif. jika ada kendaraan yang mendekat
dari belakang sisi kiri/kanan kendara-
Pengoperasian Rear Cross- an Anda, lampu peringatan di spion
Traffic Collision-Avoidance luar akan berkedip dan peringatan
Assist akan ditampilkan di instrumen cluster.
Pada saat bersamaan, akan terdengar
Rear Cross-Traffic Collision-Avoidance bunyi peringatan dan roda kemudi
Assist akan memperingatkan pengemudi akan bergetar. Jika Rear View Monitor
dan mengkontrol kendaraan tergantung sedang beroperasi, pesan peringatan
pada level benturan: ‘Collision Warning’, juga akan ditampilkan di layar sistem
‘Emergency Braking’ dan ‘Stopping vehicle infotainment.
and ending brake control’. 7-83
Sistem bantuan pengemudi

• Rear Cross-Traffic Collision-Avoidance

Assist akan beroperasi jika semua
kondisi berikut terpenuhi:
• Gear dipindahkan ke posisi R (Mundur)
• Kecepatan kendaraan di bawah 8 km/
jam
• Kendaraan yang mendekat berada
dalam jarak sekitar 25 m dari sisi kiri dan
kanan kendaraan Anda
• Kecepatan kendaraan yang mendekat
dari sisi kiri dan kanan di atas 5 km/
jam.
• Untuk memperingatkan pengemudi jika
Informasi ada kendaraan yang mendekat dari
belakang sisi kiri/kanan dari kendaraan
• Jika kondisi pengoperasian sudah terpenuhi
Anda, lampu peringatan di spion luar
maka akan ada peringatan setiap kali ada akan berkedip dan, pesan peringatan
kendaraan yang mendekat dari sisi kiri atau akan ditampilkan di instrumen cluster.
kanan walaupun kecepatan kendaraan anda Pada saat bersamaan, akan terdengar
0 km/jam. bunyi peringatan dan roda kemudi akan
• Gambar dan warna dalam instrumen cluster bergetar. Pesan peringatan juga akan
mungkin berbeda tergantung pada tipe ditampilkan di layar sistem infotain-
instrumen cluster atau tema yang dipilih ment.
dari instrumen cluster. • Rear Cross-Traffic Collision-Avoidance
Assist akan beroperasi jika semua
Emergency Braking (Pengereman kondisi berikut terpenuhi:
Darurat) • Gear dipindahkan ke posisi R (Mundur)
• Kecepatan kendaraan di bawah 8 km/
jam
• Kendaraan yang mendekat berada
sekitar 1,5 m dari sisi kiri dan kanan
kendaraan Anda
• Kecepatan kendaraan yang mendekat
dari sisi kiri dan kanan di atas 5 km/ jam
• Pengereman darurat akan dibantu untuk
membantu mencegah benturan dengan
kendaraan yang mendekat dari sisi kiri
dan kanan.
B7006804 PERINGATAN
Kontrol pengereman akan berakhir jika:
• Kendaraan yang mendekat berada di
luar jangkauan pendeteksian
• Kendaraan yang melintas di belakang
kendaraan Anda
• Kendaraan yang mendekat tidak menuju
ke kendaraan Anda
• Kecepatan kendaraan yang mendekat
melambat
B7006805
7-84
 7
• Pengemudi menekan pedal rem dengan • Anda mungkin tidak bisa mendengar
tenaga yang cukup bunyi peringatan dari Rear Cross-
Traffic Col-lision-Avoidance Assist jika
Stopping vehicle and ending brake lingkungan di sekitar kendaraan bising.
control (Menghentikan kendaraan • Rear Cross-Traffic Collision- Avoidance
Assist mungkin tidak bisa beroperasi jika
dan mengakhiri kontrol pengereman) pengemudi menekan/menginjak pedal
rem untuk menghindari benturan.
• Selama pengoperasian Rear Cross-
Traffic Collision-Avoidance Assist
pengoperasian, kendaraan dapat
berhenti secara tiba-tiba dan
mungkin bisa melukai penumpang
dan menggeser benda benda yang
longgar. Selalu gunakan
sabuk pengaman dan amankan benda
yang longgar.
• Meskipun ada masalah dengan Rear
Cross-Traffic Collision-Avoidance Assist,
• Saat kendaraan berhenti karena kontrol kinerja pengereman standar kendaraan
pengereman darurat, pesan peringatan akan beroperasi secara normal.
‘Drive carefully’ akan ditampilkan di • Saat Rear Cross-Traffic Collision- Avoid-
instrumen cluster. ance Assist beroperasi, kontrol pen-
gereman oleh fitur tersebut akan secara
• Untuk keselamatan Anda, pengemudi otomatis dibatalkan jika pengemudi
harus segera menekan pedal rem dan menekan pedal gas secara berlebihan.
memeriksa kondisi lingkungan disekitar • Rear Cross-Traffic Collision- Avoidance
kendaraan. Assist tidak bisa beroperasi pada semua
• Kontrol pengereman akan berhenti situasi atau tidak dapat menghindari
setelah kendaraan dihentikan dengan semua benturan.
pengereman darurat selama kurang • Rear Cross-Traffic Collision- Avoidance
lebih 2 detik. Assist dapat memperingatkan penge-
• Selama pengereman darurat, kontrol mudi secara terlambat atau mungkin
pengereman oleh Rear Cross-Traffic tidak memperingatkan pengemudi ter-
Collision-Avoidance Assist secara gantung pada kondisi jalan dan kondisi
otomatis akan dinonaktifkan saat mengemudi.
pengemudi menekan pedal rem secara • Pengemudi bertanggung jawab untuk
berlebihan. mengontrol kendaraan. Jangan hanya
mengadalkan pada Rear Cross-Traffic
Collision-Avoidance Assist. Seharusnya,
PERINGATAN pertahankan jarak pengereman yang
Lakukan tindakan pencegahan berikut saat aman, dan jika perlu, tekan pedal rem
menggunakan Rear Cross-Traffic Collision- untuk mengurangi kecepatan kendaraan
Avoidance Assist: atau untuk menghentikan kendaraan.
• Untuk keselamatan Anda, ubah Pen- • Jangan pernah dengan sengaja menco-
gaturan (Settings) setelah memarkir ba mengoperasikan Rear Cross-Traffic
Collision-Avoidance Assist pada orang,
kendaraan di lokasi yang aman. hewan, benda, dll. Hal ini dapat menye-
• IJika ada pesan peringatan sistem lain babkan cedera serius atau kematian.
yang ditampilkan atau terdengar bunyi
peringatan lain, pesan peringatan, Rear PERHATIAN
Cross-Traffic Collision-Avoidance Assist Kontrol pengereman mungkin tidak bisa
mungkin tidak akan ditampilkan dan beroperasi dengan benar tergantung pada
bunyi peringatan tidak akan berbunyi. status ESC (Electronic Stability Control).
Hanya akan ada peringatan ketika:
7-85
Sistem bantuan pengemudi

• Lampu peringatan dan indikator Elec- Tipe A/Tipe B

tronic Stability Control (ESC) menyala
• Electronic Stability Control (ESC)
terlibat dalam fitur yang berbeda

Informasi
Jika pengereman dibantu oleh Rear Cross-
Traffic Collision-Avoidance Assist, pengemudi
harus segera menekan pedal rem dan memeriksa
kondisi sekitar kendaraan.
• Kontrol pengereman akan berhenti saat
B7006902
pengemudi menekan/menginjak pedal rem
dengan tenaga yang cukup. Ketika lampu peringatan pada kaca spion
luar tidak berfungsi dengan benar, pesan
• Setelah memindahkan gear ke posisi R peringatan ‘Check side view mirror warning
(Mundur), kontrol pengereman akan ber- light’ (atau ‘Check outside mirror warning
operasi satu kali untuk kendaraan di sisi icon‘) akan ditampilkan di cluster selama be-
kiri dan kanan. berapa detik, dan lampu peringatan master
Malfungsi dan keterbatasan ( ) akan menyala pada instrumen cluster.
Jika lampu peringatan master menyala, kami
Rear Cross-Traffic Collision- menyarankan agar kendaraan diperiksa oleh
Avoidance Assist dealer resmi HYUNDAI.

Rear Cross-Traffic Collision-Avoid- Rear Cross-Traffic Collision-Avoid-

ance Assist mengalami malfungsi ance Assist dinonaktifkan

B7006903
B7006901
Jika bumper belakang di sekitar radar atau
Ketika Rear Cross-Traffic Collision-Avoidance sensor sisi belakang terhalang oleh benda
Assist tidak bekerja dengan benar, pesan asing, seperti salju atau hujan, atau
peringatan ‘Check Rear Cross-Traffic Safety memasang trailer atau carrier, hal ini dapat
system’ akan ditampilkan di cluster selama mengurangi kinerja pendeteksian dan
beberapa detik, dan lampu peringatan mas- sistem akan terbatas untuk sementara atau
ter ( ) akan menyala di instrumen cluster. menonaktifkan Rear Cross-Traffic Collision-
Jika lampu peringatan master menyala, kami Avoidance Assist.
menyarankan agar kendaraan diperiksa oleh
dealer resmi HYUNDAI Jika hal ini terjadi, pesan peringatan ‘Rear
Cross-Traffic Safety function disabled. Radar
blocked’ akan ditampilkan diinstrumen
cluster.
7-86
 7
Rear Cross-Traffic Collision-Avoidance • Mengemudi pada permukaan jalan
Assist akan beroperasi secara normal saat yang licin karena salju, genangan air,
benda asing atau trailer, dll. Dibersihkan/ es, dll.
dilepas. • Tekanan udara pada ban rendah atau
Jika Rear Cross-Traffic Collision-Avoidance ban rusak
Assist tidak beroperasi secara normal • Sistem pengereman telah dimodifikasi
setelah benda asing dibersihkan/dilepas,
kami merekomendasikan agar kendaraan • Remote Smart Parking Assist beroperasi
diperiksa oleh dealer resmi HYUNDAI. (jika dilengkapi)

PERINGATAN
• Meskipun pesan peringatan tidak
Informasi
Untuk lebih jelasnya tentang keterbatasan
ditampilkan di instrumen cluster, Rear
radar sudut belakang, lihat bagian “Blind-Spot
Cross-Traffic Collision-Avoidance Assist
Collision-Avoidance Assist (BCA)” di bab ini.
mungkin tidak dapat beroperasi dengan
benar.
• Rear Cross-Traffic Collision- Avoidance
Assist mungkin tidak dapat beroperasi
dengan benar di suatu area (misalnya:
medan terbuka), di mana zat apa pun
tidak terdeteksi setelah menghidupkan
kendaraan.

PERHATIAN
Nonaktifkan Rear Cross-Traffic Collision-
Avoidance Assist untuk memasang trailer,
carrier, dll., atau lepaskan trailer, carrier,
dll., untuk menggunakan Rear Cross-Traffic
Collision-Avoidance Assist.

Keterbatasan Rear Cross-Traffic

Collision-Avoidance Assist
Rear Cross-Traffic Collision-Avoidance As-
sist mungkin tidak dapat beroperasi secara
normal, atau fitur dapat beroperasi secara
tidak terduga dalam kondisi berikut:
• Mengemudi dari tempat yang ditumbuhi
pepohonan atau rerumputan
• Mulai mengemudi dari jalan yang basah
• Kecepatan kendaraan yang mendekat
lebih cepat atau lambat
Kontrol pengereman mungkin tidak ber-
fungsi, perhatian pengemudi diperlukan
dalam situasi berikut:
• Kendaraan bergetar hebat saat melaju
di jalan yang bergelombang, jalan tidak
rata atau tambalan beton

7-87
Sistem bantuan pengemudi

perlu memperingatkan pengemudi dan

PERINGATAN mengontrol rem.
• Mengemudi di dekat kendaraan atau Selalu periksa lingkungan di sekitar Anda
bangunan saat memundurkan kendaran.
• Saat kendaraan diparkir secara diagonal

[A] Bangunan
Rear Cross-Traffic Collision-Avoidance B7006906
Assist mungkin akan terbatas saat
Rear Cross-Traffic Collision-Avoidance
mengemudi di dekat kendaraan atau
Assist mungkin akan terbatas saat
bangunan dan mungkin tidak bisa
memundurkan kendaraan secara dia-
mendeteksi kendaraan yang mendekat
gonal, dan mungkin tidak bisa mende-
dari sisi kiri atau kanan. Jika hal ini
teksi kendaraan yang mendekat dari sisi
terjadi, fitur mungkin tidak akan mem-
kiri atau kanan. Jika hal ini terjadi, fitur
peringatkan pengemudi atau mengkon-
mungkin tidak perlu memperingatkan
trol rem bila diperlukan.
pengemudi atau mengontrol rem bila
Selalu periksa lingkungan di sekitar perlu.
Anda saat memundurkan kendaran.
Selalu periksa lingkungan di sekitar
• Saat kendaraan berada di tempat parkir Anda saat memundurkan kendaraan.
yang komplek
• Saat ada kendaraan berada di atau
dekat tanjakan atau turunan

B7006905
Rear Cross-Traffic Collision-Avoidance
Assist dapat mendeteksi kendaraan
B7006907
yang diparkir atau akan keluar dari Rear Cross-Traffic Collision-Avoidance
tempat parkir di dekat kendaraan Anda Assist mungkin akan terbatas saat ada
(misalnya: ada kendaraan yang akan kendaraan berada di tanjakan atau
keluar dari samping kendaraan Anda, turunan, atau berada di dekatnya, dan
kendaraan yang diparkir atau akan mungkin tidak bisa mendeteksi
keluar di area belakang, kendaraan yang kendaraan yang mendekat dari sisi kiri
mendekati kendaraan Anda berbelok, atau kanan. Jika hal ini terjadi, fitur
dll.). Jika hal ini terjadi, fitur mungkin
7-88
 7
mungkin tidak perlu memperingatkan fitur mungkin tidak perlu mem-
pengemudi atau mengontrol rem bila peringatkan pengemudi dan me-
perlu. ngontrol rem.
Selalu periksa lingkungan di sekitar Selalu periksa lingkungan di sekitar
Anda saat memundurkan kendaraan. Anda saat memundurkan kendaraan.
• Masuk ke tempat parkir di mana ada
bangunan PERINGATAN
• Saat Anda sedang menarik trailer atau
kendaraan lain, kami menganjurkan agar
Rear Cross-Traffic Collision-Avoidance
Assist dinonaktifkan untuk alasan ke-
amanan.
• Rear Cross-Traffic Collision- Avoidance
A Assist mungkin tidak bisa beroperasi
secara normal jika terganggu oleh
gelombang elektromagnetik yang kuat.
B • Rear Cross-Traffic Collision- Avoidance
[A] Bangunan Assist mungkin tidak bisa beroperasi
[B] Dinding selama 3 detik setelah kendaraan
Rear Cross-Traffic Collision-Avoidance dihidupkan, atau radar sudut belakang
Assist dapat mendeteksi kendaraan dalam tahap inisialisasi.
yang akan melintas di depan saat Anda
memundurkan kendaraan ke tempat
parkir dimana ada dinding atau bangun-
an di bagian belakang atau samping
kendaraan. Jika hal ini terjadi, fitur
mungkin tidak perlu memperingatkan
pengemudi dan mengontrol rem.
Selalu periksa lingkungan di sekitar
Anda saat memundurkan kendaraan.
• Saat kendaraan dimundurkan ke be-
lakang dari tempat parkir

B7006909

Rear Cross-Traffic Collision-Avoidance

Assist dapat mendeteksi kendaraan yang
melintas di belakang kendaraan Anda
saat Anda memundurkan kendaraan
Anda dari tempat parkir. Jika ini terjadi,

7-89
Sistem bantuan pengemudi

FORWARD/REVERSE Pengaturan Forward/Reverse

Parking Distance Warning
PARKING DISTANCE
WARNING (PDW) Warning Volume (Volume Peringatan)
Forward/Reverse Parking Distance Warning
akan membantu memperingatkan penge-
mudi jika ada rintangan yang terdeteksi
dalam jarak tertentu saat kendaraan ber-
gerak maju atau mundur pada kecepatan
rendah.

Sensor pendeteksi

Dengan kendaraan yang hidup, pilih Setup

(Settings) > Vehicle > Driver assistance
>Warning volume dari menu Settings untuk
mengubah Volume Peringatan.
Meskipun memilih ‘Off’, Volume Peringatan
tidak akan dinonaktifkan tetapi volume akan
berbunyi ‘Low’ (Kecil).

B7007001
Informasi
• Jika Anda mengubah Volume Peringatan,
Volume Peringatan dari sistem Bantuan
Pengemudi lainnya dapat berubah.
• Jika kendaraan dihidupkan ulang, Volume
Peringatan akan bertahan pada pengaturan
yang terakhir kali dilakukan.
• Mungkin tidak ada menu Setting tergantung
pada spesifikasi kendaraan.
• Karena pembaruan perangkat lunak info-
tainmen, deskripsi setiap fitur sistem bantuan
B7007002
pengemudi mungkin berbeda dari buku
[A] Sensor ultrasonik depan panduan pemilik ini. Dalam hal ini, untuk
[B] Sensor ultrasonik belakang informasi lebih jelasnya tentang pembaruan/
Lihat gambar di atas untuk lokasi lebih jelas- update, pindai kode QR dalam buku panduan
nya dari sensor pendeteksi. sistem infotainmen yang disediakan secara
terpisah.
Parking Distance Warning Auto On
(Peringatan Jarak Parkir Aktif Secara
Otomatis)
Untuk menggunakan fitur Parking Distance
Warning Auto On, pilih Setup (Settings) >
Vehicle> Driver assistance > Parking safe-
ty > Parking Distance Warning Auto On
dari menu Settings pada sistem infotainmen.

7-90
 7
• Gear dipindahkan ke posisi R (Mundur)
Informasi (hanya peringatan sudut depan yang
Saat memilih Parking Distance Warning Auto aktif)
On, indikator tombol Parking Safety ( ) akan
tetap menyala.
Informasi
Pengoperasian Forward/Re- • Forward Parking Distance Warning akan
verse Parking Distance Warn- beroperasi saat kecepatan maju kendaraan
di bawah 10 km/jam.
ing
• Forward Parking Distance Warning akan
Tombol Parking Safety (Pengaman Parkir) dinonaktifkan jika kecepatan kendaraan di
atas 30 km/jam. Hal itu tidak akan aktif
kembali bahkan jika kecepatan kendaraan
turun di bawah 10 km/jam.
(Hanya bila tidak memilih Setup (Settings) >
Vehicle > Driver assistance > Parking safety
> Parking Distance Warning Auto On dari
menu Settings pada sistem infotainmen.)
Indikator
peringatan
Jarak dari Bunyi
saat menge-
objek peringatan
mudi ke
B7007201
depan/maju
Tekan tombol Parking Safety ( ) untuk
mengaktifkan Forward/Reverse Parking
Distance Warning. Tekan tombol lagi untuk Bunyi bip
menonaktifkan fitur. 60~100 cm terdengar
• Ketika gear dipindahkan ke posisi R sesekali
(Mundur), Parking Distance Warning
akan secara otomatis aktif(indikator Bunyi bip
tombol Parking Safety menyala).
30~60 cm terdengar
Forward Parking Distance Warning lebih sering
(Peringatan Jarak Parkir ke Depan)
Bunyi bip
Forward Parking Distance Warning akan kurang terdengar
beroperasi jika salah satu dari kondisi berikut
dari 30 cm terus -
terpenuhi.
menerus
• Gear dipindahkan dari posisi R (Mundur)
ke D (Maju) dengan Reverse Parking • Indikator yang sama akan menyala
Distance Warning aktif setiap kali setiap sensor ultrasonik
• Gear dalam posisi D (Maju) dan lampu mendeteksi orang, hewan, atau objek
indikator tombol Safety Parking me- dalam jangkauan pendeteksian. Juga
nyala akan terdengar bunyi peringatan.
• Gear dipindahkan ke posisi D (Maju) • Jika ada lebih dari dua objek yang ter-
saat fitur nonaktif. (Hanya bila memilih deteksi pada waktu yang sama, objek
Setup (Settings) > Vehicle > Driver terdekat yang akan dikenali terlebih
assistance > Parking safety > Parking dahulu dengan mengeluarkan bunyi
Distance Warning Auto On dari menu peringatan.
Settings sistem infotainmen.)
7-91
Sistem bantuan pengemudi

• Bentuk indikator dalam gambar

mungkin berbeda dari indikator yang
Malfungsi dan keterbatasan
digunakan pada kendaraan Anda. Forward/Reverse Parking Dis-
tance Warning
Reverse Parking Distance Warning
Reverse Parking Distance Warning
Reverse Parking Distance Warning akan mengalami malfungsi
beroperasi dalam kondisi berikut.
Setelah menghidupkan kendaraan, akan
• Gear dipindahkan ke posisi R (Mun- terdengar bunyi bip saat gear dipindahkan
dur). ke posisi R (Mundur) untuk menunjukkan
Parking Distance Warning beroperasi
Informasi normal.
Reverse Parking Distance Warning akan ber-
operasi saat kecepatan mundur kendaraan di Namun, jika ada satu atau lebih dari hal
bawah 10 km/jam. berikut ini terjadi, periksa dulu apakah sensor
ultrasonik rusak atau terhalang benda asing.
Indikator Jika masih tidak berfungsi dengan baik,
peringatan kami sarankan agar kendaraan diperiksa oleh
Jarak dari Bunyi dealer resmi HYUNDAI.
saat me-
objek peringatan • Tidak terdengar bunyi peringatan.
mundurkan
kendaraan • Bunyi bip sesekali.
• Pesan peringatan ‘Ultrasonic sensor
Bunyi bip error or blockage’ ditampilkan di
60~120 cm terdengar instrumen cluster.
sesekali

Bunyi bip
30~60 cm terdengar
lebih sering

Bunyi bip
kurang dari terdengar
30 cm terus -
menerus B0377EU01

• Indikator yang sama akan menyala

setiap kali setiap sensor ultrasonik
mendeteksi orang, hewan, atau objek
dalam jangkauan pendeteksian. Juga
akan terdengar bunyi peringatan.
• Jika ada lebih dari dua objek yang ter-
deteksi pada waktu yang sama, objek
terdekat yang akan dikenali terlebih
dahulu dengan mengeluarkan bunyi
peringatan.
• Bentuk indikator dalam gambar B7007302
mungkin berbeda dari indikator yang
digunakan pada kendaraan Anda.

7-92
 7
Parking Distance Warning dinonak- • Parking Distance Warning mungkin akan
tifkan mengalami malfungsi ketika:
- Ada cipratan air atau hujan deras
- Air mengalir pada permukaan sensor
- Terpengaruh oleh sensor kendaraan
lain
- Sensor tertutup salju atau es
- Mengemudi di jalan yang tidak rata,
jalan berkerikil atau semak belukar
- Objek yang menghasilkan gelom-
bang ultrasonik berada di dekat
B0377EU03 sensor
Jika hal ini terjadi, pesan peringatan ‘Parking - Pelat nomor dipasang pada lokasi
Distance Warning system limited. Ultrasonic yang lain selain tempat aslinya
sensor blocked’ akan di tampilkan instrumen
cluster. Parking Distance Warning akan - Tinggi bumper kendaraan atau lokasi
beroperasi dengan baik saat salju, hujan, pemasangan sensor ultrasonik telah
atau material asing dibersihkan. dimodifikasi
Jika Parking Distance Warning tidak - Memasang peralatan atau aksesoris
berfungsi dengan baik setelah member- di area sekitar sensor ultrasonik
sihkan (salju, hujan, atau material asing) atau • Objek berikut mungkin tidak bisa terde-
melepaskan (trailer, carrier, dll., dari bumper teksi:
belakang), kami sarankan agar kendaraan
- Objek pipih atau tipis, seperti tali,
Anda diperiksa oleh dealer resmi HYUNDAI.
rantai, atau tiang kecil.
Keterbatasan Forward/Reverse Park- - Objek sempit, seperti sudut kolom
ing Distance Warning persegi
• Parking Distance Warning mungkin - Objek, yang cenderung menyerap
tidak beroperasi secara normal ketika: frekuensi sensor, seperti pakaian,
- Kelembaban membekukan sensor bahan spons, atau salju.
- Sensor terhalang dengan material - Objek yang panjangnya lebih pendek
asing, seperti salju atau air (Forward/ dari 100 cm dan diameternya lebih
Reverse Parking Distance Warning kecil dari 14 cm.
akan beroperasi secara normal saat - Pejalan kaki, binatang atau benda
material asing tersebut dibersihkan.) yang sangat dekat dengan sensor
- Cuaca yang sangat panas atau dingin ultrasonik
- Sensor atau rakitan sensor dibongkar
- Permukaan sensor ditekan dengan PERINGATAN
keras atau terbentur dengan benda • Parking Distance Warning adalah fitur
keras tambahan. Pengoperasian Parking
- Permukaan sensor tergores oleh Distance Warning dapat dipengaruhi
benda tajam oleh berbagai faktor (termasuk kondisi
- Sensor atau area disekitar sensor lingkungan). Pengemudi bertanggung
disemprot secara langsung dengan jawab untuk selalu memeriksa bagian
air bertekanan tinggi depan dan belakang kendaraan sebelum
dan saat parkir.

7-93
Sistem bantuan pengemudi

• Garansi kendaraan baru Anda tidak

mencakup kecelakaan atau kerusakan
FORWARD/SIDE/REVERSE
pada kendaraan akibat tidak PARKING DISTANCE
berfungsinya Parking Distance Warning.
• Berhati-hatilah saat berkendara di
WARNING (PDW)
dekat objek, pejalan kaki, dan terutama Forward/Side/Reverse Parking Distance akan
anak-anak. Beberapa objek mungkin membantu memperingatkan pengemudi jika
tidak terdeteksi oleh sensor ultrasonik, ada hambatan yang terdeteksi dalam jarak
karena jarak, ukuran, atau material dari tertentu saat kendaraan bergerak maju atau
objek tersebut, yang semuanya dapat mundur pada kecepatan rendah.
membatasi efektivitas sensor.
• Parking Distance Warning tidak akan Sensor pendeteksi
memperingatkan Anda dalam urutan
deteksi. Hal ini bervariasi tergantung
pada kecepatan kendaraan atau bentuk
orang, hewan, atau objek tersebut.
• Jika Parking Distance Warning tidak
berfungsi dengan baik, kami men-
yarankan agar kendaraan Anda diperiksa
oleh dealer resmi HYUNDAI.

B7007401

B7007402
[A] Sensor ultrasonik depan
[B] Sensor ultrasonik sisi depan
[C] Sensor ultrasonik sisi belakang
[D] Sensor ultrasonik belakang

Lihat gambar di atas untuk lokasi lebih jelas-

nya dari sensor pendeteksi.

7-94
 7
Pengaturan Parking Distance Informasi
Warning
• Ketika memilih Parking Distance Warning
Warning Volume (Volume Peringatan) Auto On, tombol indikator Parking Safety
( ) akan tetap menyala.

Pengoperasian Parking Dis-

tance Warning
Tombol Parking Safety

B7001902_1
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle> Driver assistance
>Warning volume dari menu Settings
mengubah Volume Peringatan.
Meskipun memilih ‘Off’, Volume Peringatan
tidak akan dinonaktifkan tetapi volume B7007601
akan berbunyi ‘Low’ (Kecil). Tekan tombol Parking Safety ( ) untuk
mengaktifkan Forward/Reverse Parking
Distance Warning. Tekan tombol lagi untuk
Informasi menonaktifkan fitur.
• Jika Anda mengubah Volume Peringatan, • Saat gear dipindahkan ke posisi R
Volume Peringatan dari sistem Bantuan (Mundur), Parking Distance Warning
Pengemudi lainnya dapat berubah. will akan diaktifkan secara otomatis
• Jika kendaraan dihidupkan ulang, Volume (Indikator tombol Parking Safety
Peringatan akan bertahan pada pengaturan menyala).
sebelumnya.
• Mungkin tidak ada menu Setting tergantung Forward Parking Distance Warning
pada spesifikasi kendaraan.
Forward Parking Distance Warning akan
• Karena pembaruan perangkat lunak info- beroperasi pada kondisi berikut.
tainmen, deskripsi setiap fitu sistem bantuan
pengemudi mungkin berbeda dari buku • Gear dipindahkan dari posisi R
panduan pemilik ini. Dalam hal ini, untuk (Mundur) ke D (Maju) dengan Reverse
informasi lebih jelasnya tentang pembaruan/ Parking Distance Warning yang aktif
update, pindai kode QR dalam buku pan- • Gear di posisi D (Maju) dan indikator
duan sistem infotainmen yang disediakan tombol Parking Safety ( ) menyala
secara terpisah. • Pindahkan gear ke posisi D (Maju)
Parking Distance Warning Auto On ketika fitur dinonaktifkan.
(Peringatan Jarak Parkir Aktif Secara (Hanya ketika memilih Setup (Settings)
Otomatis) > Vehicle> Driver assistance > Parking
Untuk menggunakan fitur Parking Distance safety >Parking Distance Warning Auto
Warning Auto On, pilih Setup (Settings)> On dari menu Settings pada sistem
infotainmen.)
Vehicle > Driver assistance> Parking safe-
ty >Parking Distance Warning Auto On
dari menu Settings pada sistem infotainmen.
7-95
Sistem bantuan pengemudi

• Pindahkan gear ke posisi R (Mundur) • Bentuk indikator dalam gambar mungkin

(hanya peringatan sudut depan yang berbeda dari indikator yang digunakan pada
aktif) kendaraan Anda.
Informasi Side Parking Distance Warning
(Peringatan Jarak Parkir Samping)
• Forward Parking Distance Warning hanya Side Parking Distance Warning akan ber-
akan beroperasi saat kecepatan maju operasi pada kondisi berikut.
kendaraan di bawah 10 km/jam. • Gear dipindahkan ke posisi R (Mundur).
• Forward Parking Distance Warning akan • Gear dipindahkan dari posisi R (Mundur)
dinonaktifkan jika kecepatan kendaraan ke posisiD (Maju).
di atas 30 km/jam. Tidak akan aktif • Gear di posisi D (Maju) dan indikator
kembali meskipun kecepatan kendaraan tombol Parking Safety ( ) menyala
turun di bawah 10 km/jam. • Pindahkan gear ke posisi D (Maju) ketika
(Hanya ketika memilih Setup (Settings) > fitur dinonaktifkan.
Vehicle >Driver assistance > Parking safe- (Hanya ketika memilih Setup (Settings)
ty >Parking Distance Warning Auto On - > Vehicle > Driver assistance > Parking
dari menu settings pada sistem infotainmen.) safety >Parking Distance Warning Auto
Indikator On dari menu Settings pada sistem info-
peringatan tainmen.)
Jarak dari saat me-
Bunyi
objek ngemudi ke
peringatan
Informasi
depan/maju
• Side Parking Distance Warning akan ber-
Bunyi operasi saat kecepatan maju kendaraan di
bawah 10 km/jam.
bip
60~100 cm • Side Parking Distance Warning hanya akan
terdengar
beroperasi saat Forward atau Rearward
sesekali
Parking Distance Warning aktif.

Bunyi bip Indikator

30~60 cm terdengar peringatan
Jarak dari Bunyi
lebih sering saat me-
objek peringatan
mundurkan
kendaraan
Bunyi bip
30 cm terdengar
terus - 60~100 cm -
menerus
• Indikator yang sama akan menyala
setiap kali setiap sensor ultrasonik
mendeteksi orang, hewan, atau objek 30~60 cm -
dalam jangkauan pendeteksian. Juga akan
terdengar bunyi peringatan.
• Jika ada lebih dari dua objek yang ter- Bunyi bip
deteksi pada waktu yang sama, objek terdengar
terdekat yang akan dikenali terlebih 30 cm
terus -
dahulu dengan mengeluarkan bunyi
menerus
peringatan.
7-96
 7
• Indikator yang sesuai akan menyala setiap mendeteksi orang, hewan, atau objek
kali sensor ultrasonik mendeteksi orang, dalam jangkauan pendeteksian. Juga
hewan, atau objek dalam jangkauan pen- akan terdengar bunyi peringatan.
deteksiannya. • Jika ada lebih dari dua objek yang ter-
• Jika objek yang berada dalam jarak 30 cm deteksi pada waktu yang sama, objek
(12 in.) dari sisi jalur kendaraan terdeteksi, terdekat yang akan dikenali terlebih
akan terdengar bunyi peringatan. dahulu dengan mengeluarkan bunyi
• Jika objek di luar jalur kendaraan terdeteksi, peringatan.
indikator peringatan akan ditampilkan. • Bentuk indikator dalam gambar
• Bentuk indikator dalam gambar mungkin mungkin berbeda dari indikator yang
berbeda di dalam kendaraan yang sebe- digunakan pada kendaraan Anda.
narnya.
Malfungsi dan keterbatasan
Reverse/Side Parking Distance Warn- Parking Distance Warning
ing (Peringatan Jarak Parkir Mundur/
Samping) Parking Distance Warning meng-
alami malfungsi
Reverse/Side Parking Distance Warning akan Setelah menghidupkan kendaraan, akan
beroperasi pada kondisi berikut. terdengar bunyi bip saat gear dipindahkan
• Gear dipindahkan ke posisi R (Mundur). ke posisi R (Mundur) untuk menunjukkan
Parking Distance Warning beroperasi secara
normal.
Informasi Namun, jika satu atau lebih hal berikut ini
Side Parking Distance Warning hanya akan terjadi, periksa dulu apakah sensor ultra-
beroperasi saat Forward atau Rearward Parking sonik rusak atau terhalang material asing.
Distance Warning aktif. Jika masih tidak berfungsi dengan baik,
Indikator kami sarankan agar kendaraan diperiksa oleh
peringatan dealer resmi HYUNDAI.
Jarak dari Bunyi • Tidak terdengar bunyi peringatan.
saat me-
objek peringatan • Bunyi bip sesekali.
mundurkan
kendaraan • Pesan peringatan “Check Parking Dis-
tance Warning system” ditampilkan di
instrumen cluster.
60~120 cm Bunyi bip
(Sudut: terdengar
60~100 cm) sesekali

Bunyi bip
30~60 cm terdengar
lebih sering

Bunyi bip
30 cm terdengar
terus - OJWEV071232L

menerus
• Indikator yang sama akan menyala
setiap kali setiap sensor ultrasonik

7-97
Sistem bantuan pengemudi

- Cuaca yang sangat panas atau dingin

- Sensor atau rakitan sensor dibongkar
- Permukaan sensor ditekan dengan
keras atau terbentur dengan benda
keras
- Permukaan sensor tergores oleh
benda tajam
- Sensor atau area disekitar sensor
disemprot secara langsung dengan
air bertekanan tinggi
ORS071211 • Parking Distance Warning mungkin akan
mengalami malfungsi ketika:
Parking Distance Warning disabled - Ada cipratan air atau hujan deras
- Air mengalir pada permukaan sensor
- Terpengaruh oleh sensor kendaraan
lain
- Sensor tertutup salju atau es
- Mengemudi di jalan yang tidak rata,
jalan berkerikil atau semak belukar
- Objek yang menghasilkan gelom-
bang ultrasonik berada di dekat
sensor
- Pelat nomor dipasang pada lokasi
OJWEV071233L
yang lain selain tempat aslinya
Jika hal ini terjadi, pesan peringatan “Parking - Tinggi bumper kendaraan atau lokasi
Distance Warning system limited. Ultrasonic pemasangan sensor ultrasonik telah
sensor blocked” akan ditampilkan di ins- dimodifikasi
trumen cluster. Parking Distance Warning - Memasang peralatan atau aksesoris-
akan beroperasi dengan baik saat salju, di area sekitar sensor ultrasonik
hujan, atau material asing dibersihkan. Jika • Objek berikut mungkin tidak bisa ter-
Parking Distance Warning tidak berfungsi deteksi:
dengan baik setelah penghalang (salju, - Objek pipih atau tipis, seperti tali,
hujan, atau benda asing) dibersihkan/dilepas rantai, atau tiang kecil.
(termasuk trailer, pengangkut, dll., dari
bumper belakang), periksakan kendaraan ke - Objek sempit, seperti sudut kolom
dealer resmi HYUNDAI. persegi
- Objek, yang cenderung menyerap
Keterbatasan Parking Distance Warn- frekuensi sensor, seperti pakaian,
ing bahan spons, atau salju.
• Parking Distance Warning mungkin - Objek yang panjangnya lebih pendek
tidak bisa beroperasi dengan benar dari 100 cm dan diameternya lebih
ketika: kecil dari 14 cm.
- Kelembaban membekukan sensor
- Sensor terhalang dengan material
asing, seperti salju atau air (Parking
Distance Warning akan beroperasi
secara normal saat material asing
tersebut dibersihkan.)
7-98
 7
- Pejalan kaki, binatang atau benda
yang sangat dekat dengan sensor
REVERSE PARKING
ultrasonik COLLISION-AVOIDANCE
- Objek di ruang samping antara sensor
ultrasonik sudut depan dan sensor
ASSIST (PCA)
ultrasonik sudut belakang atau objek Reverse Parking Collision-Avoidance Assist
yang mendekati ruang samping dapat memperingatkan pengemudi atau
membantu pengereman untuk membantu
mengurangi kemungkinan terjadinya bentur-
PERINGATAN an dengan pejalan kaki atau objek lain saat
• Parking Distance Warning iadalah fitur memundurkan kendaraan.
tambahan. Pengoperasian Parking
Distance Warning dapat dipengaruhi Sensor pendeteksi
oleh berbagai faktor (termasuk kondisi
lingkungan). Pengemudi bertanggung
jawab untuk selalu memeriksa bagian
depan dan belakang kendaraan se-
belum dan saat parkir.
• Garansi kendaraan baru Anda tidak
mencakup kecelakaan atau kerusakan
pada kendaraan akibat tidak ber-
fungsinya Parking Distance Warning.
• Berhati-hatilah saat berkendara di
dekat objek, pejalan kaki, dan terutama
anak-anak. Beberapa objek mungkin B7007803_1
[A] Kamera wide belakang,
tidak terdeteksi oleh sensor ultrasonik, [B] Sensor ultrasonik belakang
karena jarak, ukuran, atau material dari
Lihat gambar di atas untuk lokasi lebih jelas-
objek tersebut, yang semuanya dapat
nya dari sensor pendeteksi ini.
membatasi efektivitas sensor.
• Parking Distance Warning tidak akan
memperingatkan Anda dalam urutan Pengaturan Reverse Parking
deteksi. Hal ini bervariasi tergantung Collision-Avoidance Assist
pada kecepatan kendaraan atau bentuk
orang, hewan, atau objek tersebut. Parking Safety (Pengaman Parkir)
• Jika Parking Distance Warning tidak Dengan kendaraan yang hidup, pilih atau
berfungsi dengan baik, kami me- batalkan pilihan Setup (Settings) > Vehi-
nyarankan agar kendaraan Anda cle >Driver Assistance > Parking Safety
diperiksa oleh dealer resmi HYUNDAI. dari menu Settings untuk mengatur
apakah akan menggunakan setiap fitur.
• Jika memilih “Rear Safety”, Reverse
Parking Collision-Avoidance Assist
akan memperingatkan pengemudi
dan membantu pengereman saat
terjadi benturan dengan pejalan kaki
atau objek dari belakang kendaraan.

7-99
Sistem bantuan pengemudi

Informasi
Pengoperasian Reverse
Jika kendaraan dihidupkan ulang, ‘Rear Safe- Parking Collision-Avoidance
ty’akan bertahan pada pengaturan sebelumnya. Assist
Volume peringatan dan peringat-
an Haptic

B7008001
B7000205 Mengaktifkan/Menonaktifkan Reverse
Dengan kendaraan yang hidup, pilih Setup Parking Collision Avoidance Assist
(Settings) > Vehicle > Driver assistance Tekan dan tahan tombol Parking Safety
>Warning volume dari menu Settings men- ( ) lebih dari 2 detik, “Rear Active Assist”
gubah Volume Peringatan. atau untuk mengaktifkan atau menonak-
Meskipun memilih ‘Off’, volume tidak akan tifkan Reverse Parking Collision-Avoidance
dinonaktifkan tetapi volume akan terdengar Assist.
‘Low’ (Kecil).
Kondisi pengoperasian
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle > Driver assistance Jika Reverse Parking Collision-Avoidance As-
>Haptic warning dari menu Settings untuk sist mendeteksi risiko benturan di belakang
mengaktifkan atau menonaktifkan peringat- kendaraan dengan pejalan kaki atau objek,
an Haptic/getar. Reverse Parking Collision-Avoidance Assist
akan memperingatkan pengemudi dengan
bunyi peringatan dan pesan peringatan
Informasi pada instrumen cluster. Jika Surround
• Jika Anda mengubah volume Peringatan View Monitor beroperasi, peringatan akan
dan peringatan Haptic, volume Peringatan ditampilkan di layar infotainmen.
dan peringatan Haptic Sistem bantuan IJika benturan sudah dekat, Reverse Parking
pengemudi lainnya dapat berubah. Collision-Avoidance Assist akan membantu
• Jika kendaraan dihidupkan ulang, Anda dalam pengereman. pilih Parking
Peringatan volume dan peringatan Haptic safety >Rear safety dari menu settings.
akan bertahan pada pengaturan yang Reverse Parking Collision-Avoidance Assist
terakhir kali dilakukan. akan diaktifkan ketika kondisi berikut ter-
• Mungkin tidak ada menu Settings tergantung penuhi:
pada spesifikasi kendaraan.
• Pintu bagasi dan semua pintu tertutup
• Ketika memilih volume Peringatan “Off”
sementara memilih peringatan Haptic, • Electronic Parking Brake (EPB)
dilepaskan
peringatan Haptic akan diaktifkan.
• Tidak terhubung dengan trailer
• Gear dipindahkan ke posisi R (Mundur)

7-100
 7
• Kecepatan kendaraan di bawah 10 km/ ngereman akan dilepaskan setelah 5 menit dan
jam (mendeteksi pejalan kaki) Electronic Parking Brake (EPB) akan diaktifkan.
• Kecepatan kendaraan di bawah 4 km/
jam (mendeteksi objek) Malfungsi dan keterbatasan
• Komponen Reverse Parking-Avoidance Reverse Parking Collision-
Assist seperti kamera belakang dan
sensor ultrasonik belakang dalam
Avoidance Assist
kondisi normal Reverse Parking Collision-Avoidance
Saat Reverse Parking Collision-Avoidance Assist mengalami malfungsi
Assist diaktifkan, garis akan ditampilkan di
belakang gambar kendaraan di instrumen
cluster.

B7008002_1 B7008101
Ketika Reverse Parking Collision-Avoi-
Informasi dance Assist atau fitur yang berhubungan
lainnya tidak bekerja dengan benar, pesan
Reverse Parking-Avoidance Assist akan
peringatan “Check Reverse Parking
beroperasi hanya sekali setelah memindahkan
Collision-Avoidance Assist system” akan
gear ke posisi R (Mundur) atau D (Maju).
ditampilkan di instrumen cluster, dan
Untuk mengaktifkan kembali Reverse Parking
Reverse Parking Collision-Avoidance Assist
Collision-Avoidance Assist, pindahkan gear
akan dinonaktifkan secara otomatis. Kami
dari gear lain ke posisi R (Mundur) atau D
menyarankan agar kendaraan Anda diperiksa
(Maju).
oleh dealer resmi HYUNDAI.
Kondisi Off (Nonaktif)
Jika benturan sudah dekat, Reverse Reverse Parking Collision-Avoidance
Parking Collision-Avoidance Assist akan Assist dinonaktifkan
membantu Anda dalam pengereman.
Bantuan pengereman akan dilepaskan
setelah 5 menit. Segera injak pedal rem
dan periksa ke sekeliling kendaraan.
Bantuan pengereman juga akan dilepaskan
dalam kondisi berikut saat:
• Gear dipindahkan ke posisi P (Parkir)
atau D (Maju)
• Pedal rem ditekan dengan tenaga
yang cukup
B7008102
Informasi
Ketika Reverse Parking Collision-Avoidance
Assist diaktifkan saat mundur, kontrol pe-
7-101
Sistem bantuan pengemudi

- Kamera wide belakang terhalang oleh

sumber cahaya atau cuaca buruk,
seperti hujan lebat, kabut, salju, dll.
- Tinggi kendaraan Anda rendah atau
tinggi karena beban yang berat,
tekanan ban yang tidak normal, dll.
• Masalah dengan lingkungan sekitar
- Lingkungan sangat terang atau sa-
ngat gelap
- Temperatur di luar sangat tinggi atau
sangat rendah
B7008103 - Angin kencang (di atas 20 km/jam)
The “Parking Collision-Avoidance Assist atau bertiup tegak lurus ke bumper
system limited. Camera obscured” atau belakang
“Parking Collision-Avoidance Assist syst. - Objek yang menimbulkan kebisin-
limited. Ultrasonic sensor blocked” akan gan berlebihan, seperti klakson
ditampilkan di instrumen cluster jika situasi kendaraan, sepeda motor dengan
berikut terjadi: suara yang keras, atau rem angin
• Kamera atau sensor ultrasonik tertutup truk, berada di dekat kendaraan Anda
material asing, seperti salju atau hujan, - Sensor ultrasonik dengan frekuensi
dll. serupa ada di dekat kendaraan Anda
• Cuaca buruk, seperti salju lebat, hujan - Jalan licin atau miring
lebat, dll. - Gambar pejalan kaki di kamera depan
tidak dapat dibedakan dari latar/
Jika hal ini terjadi, Reverse Parking Collision- background
Avoidance Assist mungkin akan nonaktif atau
tidak bisa beroperasi dengan benar. Periksa - Masalah dengan pejalan kaki atau
objek
apakah kamera dan sensor ultrasonik bersih.
- Pejalan kaki sulit dideteksi
Keterbatasan Reverse Parking Colli- - Ada perbedaan ketinggian jalan
antara kendaraan dan pejalan kaki
sion-Avoidance Assist
- Pejalan kaki berada di dekat tepi
Reverse Parking Collision-Avoidance Assist belakang kendaraan
mungkin tidak bisa membantu pengereman
- Pejalan kaki tidak berdiri tegak
atau memperingatkan pengemudi bahkan
jika ada pejalan kaki atau objek dalam kondisi - Pejalan kaki yang akan dideteksi
berikut: sangat pendek atau sangat tinggi
- Pejalan kaki atau pengendara sepeda
• Masalah dengan kendaraan mengenakan pakaian yang mudah
- Memasang peralatan atau aksesoris menyatu dengan latar/background,
non-pabrik sehingga sulit dideteksi
- Kendaraan Anda tidak stabil karena
kecelakaan atau penyebab lainnya
- Tinggi bumper atau pemasangan
sensor ultrasonik belakang telah
dimodifikasi
- Kamera wide belakang atau sensor
ultrasonik rusak
- Kamera wide belakang atau sensor
ultrasonik tertutup material asing,
seperti salju, tanah, dll.
7-102
 7
- Pejalan kaki mengenakan pakaian daraan di atas 4 km/jam, Reverse
yang tidak memantulkan gelombang Parking Collision-Avoidance Assist akan
ultrasonik dengan baik memberikan bantuan penghindaran
benturan hanya jika pejalan kaki
- Ukuran, ketebalan, tinggi, atau bentuk terdeteksi. Selalu lihat ke sekeliling
objek tidak memantulkan gelombang kendaraan dan perhatikan saat
ultrasonik dengan baik (misalnya, ob- mengendarai kendaraan Anda.
jek pendek, objek tipis, pilar bundar, • Reverse Parking Collision-Avoidance
pilar kecil, sudut pilar persegi, semak, Assist dapat beroperasi secara berbeda
trotoar, gerobak, tepi dinding , dll.) dalam kondisi tertentu. Jika kendaraan
- Pejalan kaki atau objek bergerak bergerak maju dan mundur berulang
kali, Reverse Parking Collision-Avoi-
- Pejalan kaki atau objek berada san- dance Assist mungkin akan gagal
gat dekat dengan bagian belakang membantu pengereman atau mem-
kendaraan peringatkan pengemudi. Selalu fokus
- Ada objek besar seperti dinding di saat mengendarai kendaraan Anda.
belakang pejalan kaki atau objek • Beberapa objek mungkin tidak bisa ter-
tersebut deteksi oleh sensor ultrasonik belakang
karena jarak objek, ukuran atau mate-
- Objek tidak terletak di depan atau rial, yang semuanya dapat membatasi
belakang tengah kendaraan Anda efektivitas sensor.
- Objek tidak sejajar dengan bumper • Reverse Parking Collision-Avoidance
belakang Assist mungkin tidak bisa beroperasi
- Sensor tidak dapat mendeteksi dengan benar atau mungkin akan
beroperasi secara tidak perlu tergan-
pejalan kaki dan objek tung pada kondisi jalan dan lingkungan
• Masalah dengan kondisi mengemudi di sekitarnya.
- Pengemudi mengemudikan kendara- • Jangan hanya mengandalkan Reverse
an segera setelah gear dipindahkan Parking Collision-Avoidance Assist.
ke posisi R (Mundur) atau D (Maju) Melakukannya dapat mengakibatkan
kerusakan pada kendaraan atau menye-
- Pengemudi mempercepat atau me- babkan cedera.
mutarkan kendaraan
- Kendaraan langsung dikemudikan PERHATIAN
setelah menghidupkan kendaraan
• Kebisingan dapat terdengar saat
melakukan pengereman mendadak
PERINGATAN untuk menghindari benturan.
Ambil tindakan pencegahan berikut saat • Jika ada bunyi peringatan lain seperti
menggunakan Reverse Parking Collision- bunyi peringatan sabuk pengaman
Avoidance Assist: sudah berbunyi, peringatan Reverse
Parking Collision-Avoidance Assist
• Selalu berhati-hati saat mengemudi. mungkin tidak akan berbunyi.
Pengemudi bertanggung jawab atas • Reverse Parking Collision-Avoidance
pengereman dan berkendara yang Assist mungkin tidak bisa berfungsi
aman. dengan baik jika bumper rusak, diganti,
• Selalu perhatikan kondisi jalan dan atau diperbaiki.
lalu lintas saat mengemudi, baik ada • Reverse Parking Collision-Avoidance
peringatan maupun tidak. Assist mungkin tidak bisa beroperasi
• Selalu perhatikan ke sekeliling ken- dengan baik jika ada gangguan/inter-
ferensi dari gelombang elektromagnetik
daraan Anda untuk memastikan tidak yang kuat.
ada pejalan kaki atau objek lain
• Memutar sistem audio kendaraan
sebelum memindahkan kendaraan. dengan volume yang tinggi dapat
• Kinerja Reverse Parking Collision-Avoi-
dance Assist dapat bervariasi dalam
kondisi tertentu. Jika kecepatan ken- 7-103
Sistem bantuan pengemudi

dapat mencegah penumpang untuk Reverse Parking Collision-Avoidance

mendengar bunyi peringatan Reverse Assist mungkin tidak bisa beroperasi
Parking Collision-Avoidance Assist. dengan benar jika kamera wide dudut
• Nonaktifkan Reverse Parking Collision- atau sensor ultrasonik digeserkan/
Avoidance Assist saat menarik trailer. dipindahkan secara paksa keluar dari
Jika menarik dan bergerak mundur, posisi yang benar. Kami menyarankan
Reverse Parking Collision-Avoidance agar kendaraan Anda diperiksa oleh
Assist akan aktif saat mendeteksi trailer. dealer resmi HYUNDAI.
• Kontrol pengereman mungkin tidak bisa
beroperasi dengan benar tergantung Informasi
pada status ESC (Electronic Stability Reverse Parking Collision-Avoidance Assist dapat
Control). mendeteksi pejalan kaki atau objek saat:
Hanya akan ada peringatan saat: • Seorang pejalan kaki berdiri di belakang
- Peringatan ESC (Electronic Stability kendaraan
Control) aktif • Rintangan besar, seperti kendaraan, diparkir
- ESC (Electronic Stability Control) di bagian tengah belakang kendaraan Anda
terlibat dalam fitur yang berbeda

PERHATIAN
Ambil tindakan pencegahan berikut untuk
mempertahankan kinerja yang optimal dari
sensor pendeteksi:
• Selalu jaga kebersihan kamera wide
belakang dan sensor ultrasonik.
• Jangan gunakan pembersih apa pun
yang mengandung deterjen asam atau
basa saat membersihkan lensa kamera.
Gunakan hanya deterjen ringan atau
deterjen netral, dan bilas hingga bersih
dengan air.
• Jangan menyemprot kamera wide be-
lakang atau sensor ultrasonik belakang
atau area di sekitarnya secara langsung
dengan mesin cuci bertekanan tinggi.
Hal ini dapat menyebabkan kamera
wide sudut atau sensor ultrasonik tidak
berfungsi.
• Jangan memasang objek, seperti stiker
bumper atau pelindung bumper, di
dekat kamera wide sudut atau sensor
ultrasonik atau mengecat bumper.
Melakukannya dapat berdampak buruk
pada kinerja Reverse Parking Collision-
Avoidance Assist.
• Jangan pernah membongkar atau
membentur kamera wide sudut atau
komponen sensor ultrasonik.
• Jangan gunakan tenaga yang berlebi-
han pada kamera wide belakang atau
sensor ultrasonik.
7-104
 7
FORWARD/SIDE/
REVERSE PARKING
COLLISION-AVOIDANCE
ASSIST (PCA)
Forward/Side/Reverse Parking Collision-
Avoidance Assist apat memperingatkan
pengemudi atau membantu pengereman
untuk membantu mengurangi kemungkinan
terjadi benturan dengan pejalan kaki atau B7007803
objek saat mengemudi dengan kecepatan [A] Kamera wide depan,
rendah. [B] Kamera wide sisi (di bawah spion luar)
[C] Kamera wide belakang,
[D] Sensor ultrasonik depan,
Sensor pendeteksi [E] Sensor ultrasonik sisi depan,
[F] Sensor ultrasonik sisi belakang,
[G] Sensor ultrasonik belakang
Lihat gambar di atas untuk lokasi lebih jelas-
nya dari sensor pendeteksi.
Pengatuaran Parking
Collision-Avoidance Assist
Parking Safety (Pengaman Parkir)
Dengan kendaraan yang hidup, pilih atau
batalkan pilihan Setup (Settings) > Vehi-
B7007801
cle >Driver Assistance > Parking Safety
dari menu Settings untuk mengatur
apakah akan menggunakan setiap fitur.
• Jika memilih ‘Front/Side Safety’,
Parking Collision-Avoidance Assist
akan memperingatkan pengemudi dan
membantu pengereman saat terjadi
benturan dengan pejalan kaki atau
objek dari depan atau samping.
• Jika memilih‘Rear Safety’, Parking
Collision-Avoidance Assist akan mem-
peringatkan pengemudi dan memban-
B7007802
tu pengereman saat terjadi benturan
dengan pejalan kaki atau objek dari
belakang.

Informasi
Forward/Side Safety’ dapat dipilih hanya
ketika memilih ‘Rear Safety’. Jika kendaraan
dihidupkan kembali, pemilihan ‘Rear Safety’
dan ‘Forward/Side safety’ akan bertahan dengan
pengaturan sebelumnya.

7-105
Sistem bantuan pengemudi

Volume peringatan dan peringatan Pengoperasian Parking

Haptic
Collision-Avoidance Assist

B7000205
Dengan kendaraan yang hidup, pilih Setup
(Settings) > Vehicle > Driver assistance
B7008001
>Warning volume dari menu Settings untuk
mengubah Volume Peringatan. Mengaktifkan/Menonaktifkan Parking Col-
lision Avoidance Assist
Meskipun memilih ‘Off’, volume tidak akan
dinonaktifkan tetapi volume akan terdengar Tekan dan tahan tombol Parking Safety
‘Low’ (Kecil). ( ) lebih dari 2 detik, “Rear Active Assist”
Dengan kendaraan yang hidup, pilih Setup atau untuk mengaktifkan atau menonak-
(Settings) > Vehicle > Driver assistance tifkan Parking Collision-Avoidance Assist
>Haptic warning dari menu Settings Kondisi pengoperasian
untuk mengaktifkan atau menonaktifkan
peringatan Haptic/getar. Jika Parking Collision-Avoidance Assist
mendeteksi risiko benturan dari belakang
kendaraan dengan pejalan kaki atau objek,
Informasi Parking Collision-Avoidance Assist akan
• Jika Anda mengubah volume Peringatan memperingatkan pengemudi dengan bunyi
dan peringatan Haptic, volume Peringatan peringatan dan pesan peringatan di instru-
dan peringatan Haptic Sistem bantuan men cluster. Jika Surround View Monitor
pengemudi lainnya dapat berubah. beroperasi, peringatan akan muncul di layar
infotainmen.
• Jika kendaraan dihidupkan ulang,
If collision is imminent, Parking Jika
Peringatan volume dan peringatan Haptic
benturan sudah dekat, Parking Collision-
akan bertahan pada pengaturan yang
Avoidance Assist akan membantu Anda
terakhir kali dilakukan.
dalam pengereman. Pilih Parking safety >
• Mungkin tidak ada menu Setting tergan­ Rear safety dari menu settings.
tung pada spesifikasi kendaraan. Parking Collision-Avoidance Assist akan
• Ketika memilih volume Peringatan “Off” diaktifkan ketika kondisi berikut terpenuhi:
sementara memilih peringatan Haptic, Rear Safety (Pengaman Belakang)
peringatan Haptic akan diaktifkan.
• Pintu bagasi dan semua pintu tertutup
• Electronic Parking Brake (EPB) di-
lepaskan
• Tidak terhubung dengan trailer
• Gear dipindahkan ke posisi R (Mundur)

7-106
 7
• Kecepatan kendaraan di bawah 10 km/ mengaktifkan kembali Parking Collision-Avoid-
jam (mendeteksi pejalan kaki) ance Assist, pindahkan gear dari gear lain ke
• Kecepatan kendaraan di bawah 4 km/ gear R (Mundur) atau D (Maju).
jam (mendeteksi objek) Kondisi Off (Nonaktif)
• Komponen Parking Collision-Avoidance Front/Side Safety (Pengaman Depan/
Assist seperti kamera belakang dan Samping)
sensor ultrasonik belakang dalam Braking assist dilepas 2 detik setelah me-
kondisi normal mindahkan gear ke posisi D (Maju) dan 5
menit setelah memindahkan gear ke posisi
Front/Side Safety (Pengaman Depan/Sam- R (Mundur). Segera injak pedal rem dan
ping) periksa sekeliling kendaraan.
• Pintu bagasi dan semua pintu tertutup Bantuan pengereman juga akan dilepaskan
• Electronic Parking Brake (EPB) dilepas dalam kondisi berikut saat:
• Tidak terhubung dengan trailer • Gear dipindahkan ke posisi P (Parkir)
atauR (Mundur)
• Gear dipindahkan ke posisi R (Mundur)
• Pedal rem ditekan dengan tenaga yang
atau D (Maju)
cukup
• Kecepatan kendaraan di bawah 4 km/
jam (untuk pejalan kaki, objek) Rear Safety (Pengaman Belakang)
• Komponen Parking-Avoidance Assist Bantuan pengereman akan dilepaskan
seperti kamera belakang dan sensor setelah 5 menit. Segera injak pedal rem dan
ultrasonik belakang dalam kondisi periksa sekeliling kendaraan.
normal Bantuan pengereman juga akan dilepaskan
Saat Parking Collision-Avoidance Assist dalam kondisi berikut saat:
diaktifkan, sebuah garis akan ditampilkan di • Gear dipindahkan ke posisi P (Park) atau
belakang gambar kendaraan di instrumen D (Maju)
cluster. • Pedal rem ditekan dengan tenaga yang
• Rear Safety: Di belakang gambar cukup
kendaraan
• Front/Side Safety: Di depan gambar
Informasi
Saat Parking Collision-Avoidance Assist
kendaraan
diaktifkan saat mundur, kontrol pengereman
akan dilepaskan setelah 5 menit dan Electronic
Parking Brake (EPB) akan diaktifkan.

B7008002

Informasi
Parking Collision-Avoidance Assist akan ber-
operasi hanya sekali setelah memindahkan gear ke
posisi R (Mundur) atau D (Maju). Untuk meng-

7-107
Sistem bantuan pengemudi

Malfungsi dan keterbatasan

Parking Collision-Avoidance
Assist
Parking Collision- Avoidance Assist
mengalami malfungsi

B7008103
Pesan peringatan ‘Parking Collision-Avoid-
ance Assist system limited. Camera ob-
scured’ atau ‘Parking Collision-Avoidance As-
sist syst. limited. Ultrasonic sensor blocked’
akan ditampilkan instrumen cluster jika
B7008101
terjadi situasi berikut:
Ketika Parking Collision-Avoidance Assist • Kamera atau sensor ultrasonik tertutup
atau fitur yang berhubungan lainnya tidak material asing, seperti salju atau hujan,
berfungsi dengan baik, pesan peringatan dll.
‘Check Parking Collision-Avoidance Assist • Cuaca buruk, seperti salju lebat, hujan
system’ akan ditampilkan di instrumen lebat, dll.
cluster, dan Parking Collision-Avoidance
Jika hal ini terjadi, Parking Collision-Avoid-
Assist akan dinonaktifkan secara otomatis.
ance Assist mungkin akan nonaktif atau
Kami menyarankan agar kendaraan Anda
tidak bisa beroperasi dengan benar. Periksa
diperiksa oleh dealer resmi HYUNDAI.
apakah kamera dan sensor ultrasonik bersih.
Keterbatasan Parking Collision-Avoi-
Parking Collision-Avoidance Assist dance Assist
dinonaktifkan Parking Collision-Avoidance Assist mungkin
tidak akan membantu pengereman atau
memperingatkan pengemudi meskipun ada
pejalan kaki atau objek dalam kondisi berikut:
• Masalah dengan kendaraan
- Memasang peralatan non-pabrik atau
aksesoris
- Kendaraan Anda tidak stabil karena
kecelakaan atau penyebab lainnya
- Tinggi bumper atau pemasangan
sensor ultrasonik belakang telah
dimodifikasi
B7008102 - Kamera wide belakang atau sensor
ultrasonik rusak
- Kamera wide belakang atau sensor
ultrasonik tertutup material asing,
seperti salju, tanah, dll.

7-108
 7
- Kamera wide belakang terhalang oleh - Ukuran, ketebalan, tinggi, atau bentuk
sumber cahaya atau cuaca buruk, objek tidak memantulkan gelombang
seperti hujan lebat, kabut, salju, dll. ultrasonik dengan baik (misalnya, ob-
- Tinggi kendaraan Anda rendah atau jek pendek, objek tipis, pilar bundar,
tinggi karena beban yang berat, pilar kecil, sudut pilar persegi, semak,
trotoar, gerobak, tepi dinding , dll.)
tekanan ban yang tidak normal, dll.
- Pejalan kaki atau objek bergerak
• Masalah dengan lingkungan sekitar - Pejalan kaki atau objek berada sa-
- Lingkungan sangat terang atau sa- ngat dekat dengan bagian belakang
ngat gelap kendaraan
- Temperatur di luar sangat tinggi atau - Ada objek besar seperti dinding di
sangat rendah belakang pejalan kaki atau objek
- Angin kencang (di atas 20 km/jam) tersebut
atau bertiup tegak lurus ke bumper - Objek tidak terletak di depan atau
belakang belakang tengah kendaraan Anda
- Objek yang menimbulkan kebisin- - Objek tidak sejajar dengan bumper
gan berlebihan, seperti klakson belakang
kendaraan, sepeda motor dengan
suara yang keras, atau rem angin - Sensor tidak dapat mendeteksi pe-
truk, berada di dekat kendaraan Anda jalan kaki dan objek
- Sensor ultrasonik dengan frekuensi • Masalah dengan kondisi mengemudi
serupa ada di dekat kendaraan Anda - Pengemudi mengemudikan kendara-
- Jalan licin atau miring an segera setelah gear dipindahkan
- Gambar pejalan kaki di kamera depan ke posisi R (Mundur) atau D (Maju)
tidak dapat dibedakan dari latar/ - Pengemudi mempercepat atau me-
background mutarkan kendaraan
- Kendaraan langsung dikemudikan
• Masalah dengan pejalan kaki atau objek setelah menghidupkan kendaraan
- Pejalan kaki sulit dideteksi
- Ada perbedaan ketinggian jalan PERINGATAN
antara kendaraan dan pejalan kaki Ambil tindakan pencegahan berikut saat
- Pejalan kaki berada di dekat tepi menggunakan Parking Collision-Avoidance
belakang kendaraan Assist:
- Pejalan kaki tidak berdiri tegak • Selalu berhati-hati saat mengemudi.
- Pejalan kaki yang akan dideteksi Pengemudi bertanggung jawab atas
sangat pendek atau sangat tinggi pengereman dan berkendara yang
- Pejalan kaki atau pengendara sepeda aman.
mengenakan pakaian yang mudah • Selalu perhatikan kondisi jalan dan
menyatu dengan latar/background, lalu lintas saat mengemudi, baik ada
sehingga sulit dideteksi peringatan maupun tidak.
- Pejalan kaki mengenakan pakaian • Selalu perhatikan ke sekeliling kendara-
yang tidak memantulkan gelombang
an Anda untuk memastikan tidak ada
ultrasonik dengan baik
pejalan kaki atau objek lain sebelum
memindahkan kendaraan.
• Kinerja Reverse Parking Collision-
Avoi- dance Assist dapat bervariasi
dalam kondisi tertentu. Jika kecepatan
kendaraan di atas 4 km/jam, Reverse
Parking Collision-Avoidance Assist akan

7-109
Sistem bantuan pengemudi

memberikan bantuan penghindaran • Nonaktifkan Parking Collision- Avoid-

benturan hanya jika pejalan kaki ance Assist saat menarik trailer. Jika
terdeteksi. Selalu lihat ke sekeliling menarik dan bergerak mundur, Parking
kendaraan dan perhatikan saat me- Collision-Avoidance Assist akan aktif
ngendarai kendaraan Anda. saat mendeteksi trailer.
• Parking Collision-Avoidance Assist dapat • Kontrol pengereman mungkin tidak bisa
beroperasi secara berbeda dalam kon- beroperasi dengan benar tergantung
disi tertentu. Jika kendaraan bergerak pada status ESC (Electronic Stability
maju dan mundur berulang kali, Parking Control).
Collision-Avoidance Assist mungkin Hanya akan ada peringatan saat:
akan gagal membantu pengereman - Peringatan ESC (Electronic Stability
atau memperingatkan pengemudi. Se- Control) aktif
lalu fokus saat mengendarai kendaraan
Anda. - ESC (Electronic Stability Control)
terlibat dalam fitur yang berbeda
• Beberapa objek mungkin tidak bisa ter-
deteksi oleh sensor ultrasonik belakang
karena jarak objek, ukuran atau mate- PERHATIAN
rial, yang semuanya dapat membatasi Ambil tindakan pencegahan berikut untuk
efektivitas sensor. mempertahankan kinerja yang optimal dari
• Parking Collision-Avoidance Assist sensor pendeteksi:
mungkin tidak bisa beroperasi dengan • Selalu jaga kebersihan kamera wide
benar atau mungkin akan beroperasi belakang dan sensor ultrasonik.
secara tidak perlu tergantung pada kon- • Jangan gunakan pembersih apa pun
disi jalan dan lingkungan di sekitarnya. yang mengandung deterjen asam atau
• Jangan hanya mengandalkan Parking basa saat membersihkan lensa kamera.
Collision-Avoidance Assist. Melakukan- Gunakan hanya deterjen ringan atau
nya dapat mengakibatkan kerusakan deterjen netral, dan bilas hingga bersih
pada kendaraan atau menyebabkan dengan air.
cedera. • Jangan menyemprot kamera wide be-
lakang atau sensor ultrasonik belakang
PERHATIAN atau area di sekitarnya secara langsung
• Kebisingan dapat terdengar saat dengan mesin cuci bertekanan tinggi.
melakukan pengereman mendadak Hal ini dapat menyebabkan kamera
untuk menghindari benturan. wide sudut atau sensor ultrasonik tidak
berfungsi.
• Jika ada bunyi peringatan lain seperti
bunyi peringatan sabuk pengaman • Jangan memasang objek, seperti stiker
sudah berbunyi, peringatan Parking bumper atau pelindung bumper, di
Collision-Avoidance Assist mungkin dekat kamera wide sudut atau sensor
tidak akan berbunyi. ultrasonik atau mengecat bumper.
Melakukannya dapat berdampak buruk
• Parking Collision-Avoidance Assist pada kinerja Parking Collision-Avoid-
mungkin tidak bisa berfungsi dengan ance Assist.
baik jika bumper rusak, diganti, atau • Jangan pernah membongkar atau
diperbaiki. membentur kamera wide sudut atau
• Parking Collision-Avoidance Assist komponen sensor ultrasonik.
mungkin tidak bisa beroperasi dengan • Jangan gunakan tenaga yang berlebi-
baik jika ada gangguan/interferensi han pada kamera wide belakang atau
dari gelombang elektromagnetik yang sensor ultrasonik.
kuat. • Parking Collision-Avoidance Assist
• Memutar sistem audio kendaraan mungkin tidak bisa beroperasi dengan
dengan volume yang tinggi dapat benar jika kamera wide dudut atau sen-
dapat mencegah penumpang untuk sor ultrasonik digeserkan/ dipindahkan
mendengar bunyi peringatan Parking secara paksa keluar dari posisi yang
Collision-Avoidance Assist. benar. Kami menyarankan agar kendara-

7-110
 7
an Anda diperiksa oleh dealer resmi
HYUNDAI.
REMOTE SMART PARKING
ASSIST 2 (RSPA 2)
Remote Smart Parking Assist menggu-
Informasi nakan sensor kendaraan untuk membantu
Parking Collision-Avoidance Assist dapat pengemudi memarkir dan keluar dari tempat
mendeteksi pejalan kaki atau objek saat: parkir dari jarak jauh dari luar kendaraan
• Seorang pejalan kaki berdiri di belakang dengan mengontrol roda kemudi, kecepatan
kendaraan kendaraan, dan perpindahan gear.
• Rintangan besar, seperti kendaraan, diparkir
Fitur Penjelasan
di bagian tengah belakang kendaraan Anda
Menggerakan kendaraan ma-
ju atau mundur dari jarak jauh

Remote
Operation

Parkir secara tegak

lurus

Parkir secara diagonal

Smart
Parking atau
Remote
Smart Parking

Parkir secara paralel

Keluar dari tempat parkir

paralel ke depan

Smart Exit

7-111
Sistem bantuan pengemudi

• Fitur Remote Smart Parking dan Re-

mote Operation dapat dioperasikan dari
luar kendaraan dengan menggunakan
smart key.
• Fitur Smart Parking dan Smart Exit dapat
dioperasikan dari dalam kendaraan.
• Fitur Smart Parking dan Remote Smart
Parking akan membantu pengemudi
untuk parkir secara tegak lurus, parkir
secara diagonal dan parkir secara
paralel.
• Fitur Smart Exit akan membantu B7008607
[A] Sensor ultrasonik depan
pengemudi untuk keluar dari tempat [B] Sensor ultrasonik sudut depan
parkir paralel maju ke depan. [C] Sensor ultrasonik sudut belakang
[D] Sensor ultrasonik belakang
• Saat Remote Smart Parking Assist Lihat gambar di atas untuk lokasi lebih jelas-
beroperasi, Parking Distance Warning nya dari sensor pendeteksi.
dan Surround View Monitor juga akan
beroperasi. Untuk lebih jelasnya, lihat
bagian “Parking Distance Warning
(PDW)” dan “Surround View Monitor
(SVM)” di bab ini.
• Remote Smart Parking Assist akan
membantu parkir dengan mengenali
jalur parkir dengan kamera wide sudut.
Sensor pendeteksi

B7008608

B7008606

B7008609
[A] Kamera wide depan
[B] Kamera wide samping
[C] Kamera wide samping
[D] Kamera wide belakang
Lihat gambar di atas untuk lokasi lebih jelas-
nya dari sensor pendeteksi.

7-112
 7
PERHATIAN Pengaturan Remote Smart
Lakukan tindakan pencegahan berikut untuk
Parking Assist
mempertahankan kinerja yang optimal dari
sensor pendeteksi:
Warning Volume (Volume Peringatan)
• Jangan pernah membongkar sensor
pendeteksi atau rakitan sensor, atau
memberikan benturan apa pun pada-
nya.
• Remote Smart Parking Assist dapat
mengalami malfungsi jika ketinggian
bumper kendaraan atau pemasangan
sensor ultrasonik telah dimodifikasi atau
rusak. Peralatan atau aksesoris apa pun B7002602
yang dipasang bukan dari pabrik juga Dengan kendaraan yang hidup, pilih Setup
dapat mengganggu kinerja sensor. (Settings) > Vehicle > Driver assistance
• Bila sensor ultrasonik membeku atau >Warning volume dari menu Settings untuk
tertutup oleh salju, kotoran, atau air, mengubah Volume Peringatan.
sensor mungkin tidak bisa beroperasi Meskipun memilih ‘Off’, volume tidak akan
sampai penghalang dibersihkan dengan dinonaktifkan tetapi volume peringatan akan
menggunakan kain lembut. terdengar ‘Low’ (Kecil).
• Jangan mendorong, menggores, atau
memukul sensor ultrasonik. Dapat Informasi
menyebabkan sensor rusak. • Jika Anda mengubah Volume Peringatan,
• Jangan menyemprotkan air yang Volume Peringatan dari sistem Bantuan
bertekanan tinggi secara langsung ke Pengemudi lainnya dapat berubah.
sensor ultrasonik atau area di sekitarnya. • Jika kendaraan dihidupkan ulang, Volume
• Selalu jaga kebersihan lensa kamera. Peringatan akan bertahan pada pengaturan
Jika lensa tertutup material asing, hal yang terakhir kali dilakukan.
ini dapat mempengaruhi kinerja kam- • Mungkin tidak ada menu Setting tergantung
era dan Remote Smart Parking Assist pada spesifikasi kendaraan.
mungkin tidak bisa beroperasi dengan
• Karena pembaruan perangkat lunak info-
benar.
tainmen, deskripsi setiap fitu sistem bantuan
• Jangan menyesuaikan spion secara pengemudi mungkin berbeda dari buku
manual atau menggunakan Remote panduan pemilik ini. Dalam hal ini, untuk
Smart Parking Assist setelah terjadi informasi lebih jelasnya tentang pembaruan/
benturan keras pada spion. Saat terjadi update,scan kode QR pada buku panduan
benturan atau spion luar dioperasikan sistem infotainmen yang disediakan secara
secara manual, Remote Smart Parking terpisah.
Assist mungkin tidak bisa beroperasi
dengan baik.

7-113
Sistem bantuan pengemudi

Pengoperasan Remote Smart Parking Assist

Tombol Remote Smart Parking Assist
Tombol Parking/View, Tombol Parking Safety Smart key

Lokasi Nama Simbol Penjelasan

Tekan dan tahan tombol Parking/View untuk meng-

aktifkan Remote Smart Parking Assist. Forward/Reverse
Parking Distance juga akan diaktifkan secara otomatis.
Tombol Namun, fitur dapat berbeda tergantung pada situasi.
Parking/ Lihat deskripsi setiap fitur untuk lebih jelasnya di
Di View halaman selanjutnya. Tekan dan tahan tombol Parking/
dalam View saat fitur Smart Parking atau Smart Exit aktif untuk
Kendaraan mengoperasikan fitur tersebut.

Tombol Tekan tombol Parking Safety saat Remote Smart

Parking Parking Assist beroperasi untuk mengakhiri pengop-
Safety erasian Remote Smart Parking Assist.

Tekan tombol Remote Start setelah pintu terkunci

dengan kendaraan yang mati untuk menhidupkan
Tombol kendaraan dari jarak jauh. Tekan tombol Remote Start
Remote saat fitur Remote Smart Parking atau Remote Operation
Start sedang beroperasi untuk mengakhiri pengoperasian
fitur.
Smart
key Tombol Saat menggunakan fitur Remote Smart Parking,
Maju terlepas dari arah tombol mana yang ditekan, parkir
akan dibantu saat tombol ditekan. Saat menggunakan
Tombol fitur Remote Operation, bergerak sesuai dengan arah
Mundur tombol saat tombol ditekan

7-114
 7
Remote Operation
Urutan pengoperasian
Remote Operation akan beroperasi dalam
urutan berikut:
1. Bersiap untuk menggerakan kendaraan
maju dan mundur dari jarak jauh
2. Menggerakan kendaran maju dan
mundur dari jarak jauh

1. Bersiap untuk menggerakan

kendaraan maju dan mundur dari B7008810

jarak jauh
Ada dua metode untuk mengoperasikan
fitur Remote Operation.

B7008811
Metode 2 Menggunakan fitur dengan
kendaraan dalam posisi hidup
1. Parkirkan kendaraan di depan tempat
di mana Anda ingin menggunakan fitur
Remote Operation, dan pindahkan gear
B7008809 ke posisi P (Parkir).
Metode 1 Menggunakan fitur dengan
2. Tekan dan tahan tombol Parking/ View
kendaraan dalam posisi mati
( ) untuk mengaktifkan Smart Parking
• Dalam jarak tertentu dari kendaraan, Assist. Pesan ‘Under Remote Control’
tekan tombol pengunci pintu ( ) pada akan ditampilkan di layar sistem info-
smart key dan kunci semua pintu. tainment.
• Tekan dan tahan tombol Remote Start 3. Keluar dari kendaraan dengan mem-
( ) dalam waktu 4 detik hingga bawa smart key dan tutup semua
kendaraan dihidupkan. pintu.
Untuk detail lebih jelasnya tentang cara
menghidupkan kendaraan dari jarak jauh, Informasi
lihat bagian “Remote Start” di bab 6. • ‘Agree’ harus dipilih pada layar sistem
infotainment dan sistem infotainment harus
beroperasi dengan baik untuk menggunakan
fitur Remote Operation.
• Metode 2 dapat digunakan setelah ken-
daraan melaju di atas 5 km/ jam.
• Jika fitur diaktifkan kembali setelah parkir
paralel diselesaikan dengan Remote Smart
Parking Assist, fitur Remote Operation
dapat digunakan dengan Metode 2.
7-115
Sistem bantuan pengemudi

2. Menggerakan kendaraan maju dan

mundur dari jarak jauh Informasi
• Remote Operation dapat mengontrol
kendaraan dari jarak jauh dengan meng-
gunakan smart key di luar kendaraan.
• Periksa apakah semua smart key berada di
luar kendaraan saat menggunakan fitur
Remote Operation.
• Fitur Remote Operation hanya akan berop-
erasi jika smart key berada dalam jarak 4 m
dari kendaraan. Jika tidak ada pergerakan
kendaraan meskipun menekan tombol Maju
atau Mundur pada smart key, periksa jarak
ke kendaraan dan tekan kembali tombol
B7008812 tersebut.
1. Tekan dan tahan salah satu tombol • Jangkauan pendeteksian smart key dapat
Maju ( ) atau Mundur ( ) pada bervariasi tergantung lingkungan di sekitar
smart key. yang dipengaruhi oleh gelombang radio
seperti menara transmisi, stasiun penyiaran,
• Remote Smart Parking Assist dll.
secara otomatis akan mengontrol
• Saat menggerakan kendaraan maju dari jarak
roda kemudi, kecepatan kendaraan,
jauh menggunakan Metode 1, ini dikenali
dan perpindahan gear. Kendaraan sebagai situasi keluar, dan kendaraan akan
akan bergerak sesuai dengan arah bergerak sejauh 4 m untuk memeriksa jalur
tombol yang ditekan. parkir, pejalan kaki, hewan, atau objek di
• Saat fitur Remote Operation ber- sekitar kendaraan. Setelah dikonfirmasi,
operasi, jika Anda berhenti roda kemudi akan dikontrol sesuai dengan
menekan tombol, kendaraan akan kondisi di depan.
berhenti dan kontrol fitur akan • Saat menggerakan kendaraan maju dari
berhenti. Fitur akan mulai ber- jarak jauh menggunakan Metode 2, ini
operasi kembali ketika tombol dikenali sebagai situasi parkir, dan akan
ditekan dan ditahan kembali. segera mengontrol roda kemudi sesuai
dengan kondisi di depan untuk membantu
2. Tahan tombol Maju ( ) atau Mundur memasuki tempat parkir dan menyelaraskan
( ) hingga kendaraan mencapai kendaraan. Namun, performa dapat berku-
lokasi target. rang tergantung pada jalur parkir, pejalan
3. Saat Remote Operation selesai, kaki, hewan, bentuk objek, lokasi, dll., di
masuk ke dalam kendaraan dengan sekitar kendaraan.
membawa smart key atau tekan • Untuk menggerakan kendaraan mundur dari
tombol Remote Start ( ) pada smart jarak jauh, baik Metode 1 dan 2 pertama-
key dari luar kendaraan. tama fitur akan menyelaraskan roda ke-
• Pesan akan di tampilkan pada mudi, kemudian hanya akan menggerakkan
kendaraan lurus.
sistem infotainmen. Gear kendaraan
akan berpindah secara otomatis ke PERINGATAN
posisi P (Parkir) dan akan mengak-
• Saat menggunakan fitur Remote Ope-
tifkan rem parkir.
ration, pastikan semua penumpang
• Saat tombol Remote Start ( )
sudah keluar dari kendaraan.
ditekan, kendaraan akan mati. Jika
• Jika baterai kendaraan habis atau
pengemudi berada di dalam
Remote Smart Parking Assist tidak bisa
kendaraan, maka kendaraan akan
tetap hidup.

7-116
 7
berfungsi saat diparkir di tempat parkir • Jika smart key tidak berada dalam jangkauan
yang sempit, fitur Remote Operation pengoperasian kendara-an (sekitar 4 m),
tidak akan beroperasi. Selalu parkir LED smart key tidak akan menyala atau
kendaraan Anda di tempat yang cukup berkedip. Gunakan smart key dalam
luas untuk Anda masuk atau keluar dari jangkauan operasi.
kendaraan Anda.
• Please note that depending on the • Cara menonaktifkan fitur Remote Opera-
Perlu diketahui bahwa tergantung pada tion saat beroperasi
tempat parkir, Anda mungkin tidak • Tekan tombol Parking/View ( ) saat
dapat keluar dari tempat yang telah layar sistem infotainment memandu
Anda masuki dengan menggunakan pengemudi menggunakan metode 2.
fitur Remote Operation. • Pindahkan gear ke selain posisi P
• Setelah parkir, lingkungan dapat (Parkir) saat sistem infotainment
berubah karena pergerakan kendaraan memandu pengemudi menggunakan
di sekitarnya. Jika hal hal ini terjadi, metode 2.
fitur Remote Operation mungkin tidak
bisa beroperasi. • Tekan tombol Parking Safety ( ) atau
pilih ‘Cancel’ pada sistem infotainmen.
• Sebelum meninggalkan kendaraan,
tutup jendela dan sunroof, dan pastikan • Tekan tombol Remote Start ( ) pada
kendaraan dalam keadaan mati smart key saat kendaraan sedang
sebelum mengunci pintu. dikontrol oleh fitur Remote Operation.
Status pengoperasian fitur Remote Ope- Fitur Remote Operation akan dinon-
ration aktifkan. Pada saat itu, kendaraan akan
mati.
Status Lampu • Naik ke kendaraan dengan membawa
Peng- LED Smart key
Hazard smart key. Fitur Remote Operation
operasian akan dinonaktifkan. Pada saat itu,
LED hijau kendaraan akan tetap hidup.
Terkendali terus - Fitur akan berhenti untuk sementara waktu
(Jeda) dalam kondisi berikut ketika:
berkedip
• Ada pejalan kaki, binatang, atau objek
LED merah lain ke arah kendaraan bergerak
Jeda terus Berkedip • Pintu atau pintu bagasi terbuka
berkedip • Tombol Maju ( ) atau Mundur ( )
tidak ditekan secara terus-menerus
LED merah Berkedip • Menekan beberapa tombol secara
menyala selama 3 kali dan bersamaan pada smart key
Off
4 detik dan kemudian • Smart key tidak dioperasikan dalam
kemudian mati mati jarak 4 m dari kendaraan
• Tombol smart key lain ditekan selain
LED hijau Berkedip 1 smart key yang beroperasi (selain
menyala selama kali dan Remote Start)
Selesai
4 detik dan kemudian • Blind-Spot Collision-Avoidance Assist
kemudian mati mati atau Rear Cross-Traffic Collision-
Avoidance Assist beroperasi saat
kendaraan sedang dikontrol dalam
Informasi arah sebaliknya.
• Status pengoperasian oleh lampu hazard
mungkin tidak berlaku berdasarkan peraturan
di negara Anda.
7-117
Sistem bantuan pengemudi

• Kendaraan bergerak 7 m saat smart • Pintu Pengisian daya terbuka

key ditekan dengan fitur Remote Ope-
ration (jarak perjalanan maksimum per Smart Parking, Remote Smart Parking
penekanan tombol)
Fitur parkir meliputi Smart Parking meng-
Fungsi akan dinonaktifkan dalam kondisi gunakan tombol Parking/View ( ) dan
berikut ketika: Remote Smart Parking menggunakan smart
Ketika fitur Remote Operation dinonaktifkan, key.
kendaraan akan berhenti, pindahkan gear ke
posisi P (Parkir) dan aktifkan EPB (Electronic Urutan pengoperasian
Parking Brake). Fitur parkir akan beroperasi dalam urutan
• Roda kemudi dikemudikan berikut:
• Memindahkan gear saat kendaraan 1. Persiapan untuk parkir
bergerak 2. Pencarian tempat parkir
• Mengoperasikan EPB saat kendaraan 3. Pemilihan tipe parkir dan mode peng-
bergerak operasian
• Kap kendaraan terbuka 4. Smart Parking
• Menginjak pedal rem atau pedal gas 5. Remote Smart Parking
saat semua pintu tertutup
• Smart key berada di luar kendaraan
saat pedal rem diinjak saat pintu
pengemudi terbuka 1. Persiapan untuk parkir
• Terjadi akselerasi yang cepat
• Terjadi selip pada kendaraan
• Roda terjebak oleh rintangan dan tidak
bisa bergerak
• Setelah sekitar 3 menit dan 50 detik
setelah fitur Remote Operation mulai
beroperasi
• Kemiringan jalan melebihi jangkauan
pengoperasian fitur
• Fitur dijeda (dinonaktifkan untuk
sementara waktu) selama lebih dari 1 B7008901
menit 1. Dengan kendaraan hidup, tekan pedal
• Total jarak perjalanan kendaraan telah rem dan pindahkan gear ke posisi D
melebihi 14 m setelah pengoperasian (Maju) atau N (Netral).
fitur Remote Operation
2. Tekan dan tahan tombol Parking/View
• Roda kemudi, perpindahan gear, pen- ( ) untuk mengaktifkan Remote Smart
gereman, dan kontrol penggerak tidak Parking Assist.
akan bekerja secara normal
• Ada masalah dengan smart key atau
daya baterai smart key lemah Informasi
• Sistem ABS, TCS atau ESC beroperasi • ’Agree’ harus dipilih pada layar sistem
karena kondisi jalan yang licin infotainment dan sistem infotainment harus
• Alarm Sistem Anti Pencurian berbunyi beroperasi dengan baik untuk menggunakan
fitur Parkir.

7-118
 7
• Jika Anda telah mengemudikan kendaraan • Pencarian tempat parkir akan selesai bila
di atas 5 km/jam dengan kendaraan hidup, tersedia ruang yang cukup untuk me-
Anda dapat menggunakan fitur Parkir mindahkan kendaraan selain tempat parkir
dengan memindahkan gear ke posisi N tersebut.
(Netral). • Bahkan jika terdengar suara pemberitahuan
bahwa pencarian tempat parkir telah selesai,
2. Pencarian tempat parkir penyelesaian pencarian dapat segera di-
batalkan tergantung lingkungan di sekitar.

Informasi

Kemudikan secara perlahan ke depan

dengan menjaga jarak sekitar 100 cm dari
kendaraan yang diparkir.
Pencarian tempat parkir dengan mendeteksi
garis/lajur parkir atau ruang di samping atau
di depan dan di belakang kendaraan yang B7008903
diparkir.
• Jika jaraknya di bawah 50 cm (20 inch.)
Saat pencarian tempat parkir selesai, akan atau lebih dari 150 cm (59 inch.), Remote
ditampilkan pesan pada sistem infotainmen Smart Parking Assist mungkin tidak bisa
dengan suara yang memberitahukan bahwa mencari tempat parkir.
pencarian selesai.
• Jika Anda tidak menjaga jarak tertentu dari
‘Select Parking Type’ akan ditampilkan di kendaraan yang diparkir, kemampuan untuk
sistem infotainmen dan tempat parkir mencari tempat parkir dapat berkurang.
yang dipilih akan ditampilkan di layar Top
• Setiap kinerja sensor ultrasonik yang tidak
View (Tampilan Atas) dari Surround View
normal atau pengaruh lingkungan, berarti
Monitor.
fitur Parkir mungkin tidak bisa mencari
Informasi tempat parkir meskipun ada tempat parkir,
atau mungkin mencari tempat yang tidak
• Remote Smart Parking Assist hanya dapat sesuai untuk parkir.
mencari tempat parkir ketika garis/lajur
parkir terlihat atau ketika ada kendaraan • Jika tempat parkir pada bidang miring atau
yang diparkir, dan ruang kosong yang diagonal, tipe parkir yang akan ditampilkan
dibuat setelah mengemudi atau ruang mungkin berbeda dengan tipe parkir yang
kosong di depan kendaraan yang belum sebenarnya yang harus dipilih. Jika hal ini
dikemudikan tidak dapat dicari sebagai terjadi, jangan pilih tipe parkir, dan cari
tempat parkir. tempat parkir lain.
• Saat mencari tempat parkir, ketika ke-
cepatan kendaraan di atas 20 km/jam, akan
ditampilkan pesan di sistem infotainmen
yang memberi tahu Anda untuk mengurangi
kecepatan. Saat kecepatan kendaraan di atas
30 km/jam, fitur Parkir akan dinonaktifkan.

7-119
Sistem bantuan pengemudi

3. Pemilihan tipe parkir dan mode

pengoperasian

B7008905

• Mode pengoperasian - Remote Parking,

B7008904
Smart Parking
• Tipe parkir - Mundur Tegak Lurus (Kiri/ Setelah memilih tipe parkir, sistem
Kanan), Mundur Paralel (Kiri/ Kanan) infotainmen akan memandu Anda
Saat kendaraan berhenti dengan mengin- dengan fitur Remote Smart Parking
jak pedal rem, sentuh sistem infotainmen dan fitur Smart Parking. Ikuti petunjuk
untuk memilih tipe parkir yang diinginkan. untuk mengoperasikan Remote Smart
Parking Assist.
Informasi
• Jika Anda terus mengemudi tanpa henti Informasi
setelah layar pemilihan tipe parkir dita- • Petunjuk pengoperasian akan ditampilkan
mpilkan, Remote Smart Parking Assist akan di layar untuk setiap fitur yang ingin Anda
kembali ke tahap sebelumnya dan mencari pilih.
tempat parkir. • Jangan angkat kaki Anda dari pedal rem
• Jika fitur Parkir dinonaktifkan secara tidak selama panduan fitur Parkir. Saat kendaraan
sengaja dengan menekan tombol Parking/ bergerak, Remote Smart Parking Assist
View ( ) sebelum memilih tipe parkir, akan dinonaktifkan.
Anda dapat kembali ke tahap pemilihan
tipe parkir dengan menekan dan menahan
tombolnya lagi saat kendaraan berhenti. Informasi

PERINGATAN
Sebelum memilih tipe Parkir, pengemudi
harus memeriksa apakah tempat parkir
tersebut sesuai.
Jika tempat parkir yang dicari oleh Remote
Smart Parking Assist sempit atau tidak
cocok untuk parkir, jangan pilih tipe Parkir
dan pindahkan kendaraan untuk mencari B7008906
tempat parkir lain. Jika Remote Smart Parking Assist tidak dapat
mengaktifkan fitur Remote Smart Parking, hanya
panduan Smart Parking yang akan ditampilkan
di sistem infotainment..

7-120
 7
4. Smart Parking P (Parkir) dan akan mengaktifkan EPB
(Electronic Parking Brake).
4. Jika Anda perlu mengubah posisi atau
lokasi kendaraan, selesaikan parkir
kendaraan Anda secara manual.

Informasi
• Fitur Smart Parking tidak akan beroperasi
jika ada pintu yang terbuka atau sabuk
pengaman tidak dikencangkan.
• Indikator lokasi parkir akan ditampilkan
B7008907 pada layar Surround View Monitor dan
ditampilkan hingga kendaraan memasuki
tempat parkir untuk pertama kalinya melalui
fitur Smart Parking.
• Kecepatan kendaraan dapat disesuaikan
dengan menginjak pedal rem saat fitur
Smart Parking sedang beroperasi. Namun,
kendaraan tidak bisa berakselerasi meski
menginjak pedal gas.
• Tergangtung pada lingkungan tempat parkir,
jika kendaraan dihentikan dengan stopper,
parkir dapat diselesaikan.
B7008908
5. Remote Smart Parking
1. Tekan tombol Parking/View ( ) saat
kendaraan berhenti dengan menginjak
pedal rem.
2. Lepas pedal rem sambil menekan
tombol Parking/View ( ).
• Remote Smart Parking Assist secara
otomatis akan mengontrol roda
kemudi, kecepatan kendaraan, dan
perpindahan gear.
B7008909
• Saat fitur Smart Parking beroperasi,
jika Anda tidak menahan tombol 1. Injak pedal rem dan pindahkan gear ke
Parking/View ( ), fitur akan ber- posisi P (Parkir).
henti dan kontrol fitur akan berhenti. 2. Keluar dari kendaraan dengan mem-
Fitur ini akan mulai beroperasi
bawa smart key, dan tutup semua pintu.
kembali ketika tombol Parking/View
( ) ditekan dan ditahan lagi. 3. Tekan salah satu tombol Maju ( ) atau
Mundur ( ) pada smart key.
3. Tekan dan tahan tombol Parking/
View ( ) hingga parkir selesai. • Sambil menekan tombol, Remote
Smart Parking Assist akan secara
• Saat kendaraan mencapai posisi otomatis mengontrol roda kemudi,
parkir yang dituju, akan ditampilkan kecepatan kendaraan, dan perpinda-
pesan pada sistem infotainmen un- han gear.
tuk menginformasikan bahwa parkir
• Saat fitur Remote Smart Parking
telah selesai. Gear kendaraan akan
beroperasi, jika Anda tidak menahan
berpindah secara otomatis ke posisi
7-121
Sistem bantuan pengemudi

tombol, kendaraan akan berhenti dan

kontrol fitur akan di jeda. Fitur akan PERINGATAN
mulai beroperasi kembali saat tombol • Saat menggunakan fitur Remote Smart
ditekan dan ditahan lagi. Parking, pastikan semua penumpang
4. Tekan dan tahan tombol Maju ( ) atau sudah keluar dari kendaraan.
Mundur ( ) hingga parkir selesai. • Setelah mengakhiri atau menonaktifkan
• Saat kendaraan mencapai posisi fitur Remote Smart Parking, sebelum
parkir yang dituju, akan ditampilkan meninggalkan kendaraan, tutup jendela
pesan pada sistem infotainmen un- dan sunroof, serta pastikan kendaraan
tuk menginformasikan bahwa parkir dalam kondisi mati sebelum mengunci
telah selesai. Gear kendaraan akan pintu.
berpindah secara otomatis ke posisi P
(Parkir), mengaktifkan EPB (Electronic
Parking Brake) dan kendaraan akan
dimatikan.
5. Jika Anda perlu mengubah posisi atau
lokasi kendaraan, selesaikan parkir
kendaraan Anda secara manual.

Informasi
• Saat mengoperasikan fitur Remote Smart
Parking, pastikan semua smart key berada
di luar kendaraan.
• Fitur Remote Smart Parking hanya akan
beroperasi jika smart key berada dalam
jarak 4m dari kendaraan. Jika tidak ada
pergerakan kendaraan meskipun menekan
tombol maju atau mundur pada smart key,
periksa jarak ke kendaraan dan tekan
kembali tombol tersebut.
• Jangkauan pendeteksian smart key dapat
bervariasi tergantung pada lingkungan sek-
itar dan dipengaruhi oleh gelombang radio
seperti menara transmisi, stasiun penyiaran,
dll.
• Indikator lokasi parkir akan ditampilkan
pada layar Surround View Monitor dan
ditampilkan hingga kendaraan memasuki
tempat parkir untuk pertama kalinya melalui
fitur Remote Smart Parking.
• Tergantung pada lingkungan tempat parkir,
jika kendaraan dihentikan dengan stopper,
parkir dapat diselesaikan.

7-122
 7
Status pengoperasian fitur parkir
• Fitur Smart Parking

Status Pengoperasian Lampu Sein

Dalam kontrol Lampu sein sesuai arah parkir akan berkedip sampai parkir selesai

• Fitur Smart Parking

Status Pengoperasian LED Smart key Lampu Hazard Lampu Sein

Lampu sein sesuai

LED hijau terus arah parkir akan ber-
Terkendali -
berkedip kedip sampai tahap
pertama parkir selesai

LED merah terus

Jeda Berkedip -
berkedip

LED merah menyala

Berkedip 3 kali dan
Off selama 4 detik dan -
kemudian mati
kemudian mati

LED hijau menyala Berkedip

Selesai selama 4 detik dan 1 kali -
kemudian mati dan kemudian mati

Information
• Status pengoperasian oleh lampu hazard mungkin tidak berlaku berdasarkan peraturan di negara
Anda.
• Jika smart key tidak berada dalam jangkauan pengoperasian kendaraan (sekitar 4 m), LED
smart key tidak akan menyala atau berkedip. Gunakan smart key dalam jangkauan operasi.

7-123
Sistem bantuan pengemudi

Cara menonaktifkan fitur Parkir saat - Tombol Parking/View ( ) tidak ditekan

beroperasi secara terus menerus
• Tekan tombol Parking/View ( ) pada - Kendaraan dihentikan dengan mengin-
tahapan berikut: jak pedal rem
- Pencarian tempat parkir • Remote Smart Parking
- Pemilihan tipe parkir - Ada pejalan kaki, binatang atau objek
• Pindahkan gear ke posisi R (Mundur) searah dengan arah gerak kendaraan
pada tahapan berikut: - Membuka pintu atau pintu bagasi
- Pencarian tempat parkir - Tombol Maju ( ) atau Mundur ( )
- Pemilihan tipe parkir tidak ditekan secara terus menerus
- Pemilihan mode pengoperasian - Menekan beberapa tombol secara
bersamaan pada smart key
• Tekan tombol Parking Safety ( ) atau
pilih ‘Cancel’ pada sistem infotainmen - Smart key tidak dioperasikan dalam
untuk menonaktifkan fitur Parkir. jarak 4 m dari kendaraan
• Saat fitur Smart Parking beroperasi: - Tombol smart key lain ditekan selain
smart key yang beroperasi
- Jika kendaraan dihentikan dengan
menginjak pedal rem, dan me- - Blind-Spot Collision-Avoidance Assist,
mindahkan gear, fitur Parkir akan Rear-Cross Traffic Collision-Avoidance
nonaktif. Saat ini, EPB (Electronic Assist, atau Parking Collision-Avoidance
Parking Brake) tidak akan diaktifkan. Assist beroperasi
• Saat fitur Remote Smart Parking Saat fitur Parkir dijeda, kendaraan akan
beroperasi: berhenti secara otomatis. Jika tidak ada
kondisi yang menyebabkan fitur dijeda, fitur
- Tekan Remote Smart Parking ( )
dapat beroperasi kembali.
pada smart key. Fitur parkir akan
nonaktif. Fitur akan dinonaktifkan dalam kon-
disi berikut ketika:
Information • Smart Parking
Masuk ke dalam kendaraan dengan membawa - Roda kemudi dikemudikan oleh pe-
smart key. Fitur parkir akan nonaktif. Saat ini, ngemudi
kendaraan akan tetap hidup. - Gear dipindahkan saat kendaraan
bergerak
Fitur akan dijeda dalam kondisi - Mengoperasikan EPB saat kendaraan
berikut saat: bergerak
• Smart Parking
- Membuka kap kendaraan
- Ada pejalan kaki, binatang atau objek
searah dengan arah gerak kendaraan - Pengemudi membuka pintu dengan
- Membuka pintu atau pintu bagasi sabuk pengaman tidak dikencangkan
- Sabuk pengaman pengemudi tidak - Terjadi akselerasi yang cepat
dikencangkan - Terjadi slip pada kendaraan
- Blind-Spot Collision-Avoidance Assist
atau Rear-Cross Traffic Assist-Avoid-
ance Assist beroperasi saat kendaraan
dikontrol ke arah sebaliknya

7-124
 7
- Roda macet oleh penghalang dan - Kemiringan jalan melebihi jangkauan
tidak bisa bergerak pengoperasian
- Ada pejalan kaki, binatang atau objek - Fitur dijeda selama lebih dari 1 menit
di depan dan belakang kendaraan - Roda kemudi, perpindahan gear, pen-
secara bersamaan gereman, dan kontrol penggerak tidak
- Sekitar 3 menit dan 50 detik telah berfungsi dengan baik
berlalu setelah fitur Smart Parking - Ada masalah dengan smart key atau
mulai beroperasi baterai smart key lemah
- Kemiringan jalan melebihi jangkauan - Sistem ABS, TCS atau ESC beroperasi
pengoperasian karena kondisi jalan yang licin
- Fitur dijeda selama lebih dari 1 menit - Alarm dari Sistem Alarm Anti Pencurian
- Roda kemudi, perpindahan gear, berbunyi
pengereman, dan kontrol penggerak - Pintu pengisian daya terbuka
tidak berfungsi dengan baik
Ketika fitur Remote Smart Parking dinon-
- Sistem ABS, TCS atau ESC beroperasi aktifkan, kendaraan akan berhenti secara
karena kondisi jalan yang licin otomatis, memindahkan gear ke posisi P
- Pintu pengisian daya terbuka (Parkir) dan mengaktifkan EPB (Electronic
Ketika fitur Smart Parking dinonaktifkan, Parking Brake).
kendaraan akan berhenti secara otomatis, Smart Exit
memindahkan gear ke posisi P (Parkir)
dan mengaktifkan EPB (Electronic Parking Urutan pengoperasian
Brake). Fitur Smart Exit akan beroperasi dengan
• Remote Smart Parking urutan sebagai berikut:
- Roda kemudi dikemudikan oleh 1. Bersiap untuk keluar dari tempat
pengemudi parkir
- Gear dipindahkan 2. Memeriksa ruang untuk keluar dari
- Mengoperasikan EPB saat kendaraan tempat parkir
bergerak 3. Smart Exit
- Membuka kap motor
- Pedal rem atau pedal gas diinjak saat
semua pintu tertutup
4. Bersiap untuk keluar dari tempat
parkir
- Smart key berada di luar kendaraan
saat menginjak pedal rem ketika
pintu pengemudi terbuka
- Terjadi akselerasi yang cepat
- Terjadi slip pada Kendaraan
- Roda macet oleh penghalang dan
tidak bisa bergerak
- Ada pejalan kaki, binatang atau objek
di depan dan belakang kendaraan
secara bersamaan
- Sekitar 3 menit dan 50 detik telah
berlalu setelah fitur Remote Smart B7009401
Parking mulai beroperasi

7-125
Sistem bantuan pengemudi

1. Dengan menghidupkan kendaraan, • Bahkan jika pemeriksaan ruang/ tempat

tekan pedal rem dan pindahkan gear parkir selesai, objek di area blind spot
ke posisi P (Parkir) atau N (Netral). tidak dapat dideteksi oleh sensor.
2. Tekan dan tahan tombol Parking/ Pengemudi harus langsung memeriksa
View ( ) untuk mengaktifkan area blind spot dan terus menggunakan
Remote Smart Parking Assist. fitur tersebut.

Informasi Informasi
Karena kinerja sensor ultrasonik yang tidak
• ‘Agree’ harus dipilih pada layar sistem
normal atau terpengaruh lingkungan di sekitar,
infotainment dan sistem infotainment harus
fitur Parkir mungkin tidak dapat mencari tempat
beroperasi dengan baik untuk menggunakan
parkir meskipun ada tempat parkir, atau mungkin
fitur Smart Exit.
• Kemudikan kendaraan dengan kecepatan akan mencari tempat yang tidak sesuai untuk
di bawah 5 km/jam dengan kendaraan parkir.
yang hidup dan memindahkan gear ke Untuk lebih jelasnya, lihat "Keterbatasan Remote
posisi N (Netral), fitur Smart Exit akan Smart Parking Assist" di bab ini.
siap digunakan.
• Jika fitur diaktifkan kembali setelah parkir 3. Memilih arah untuk keluar dari
paralel selesai dengan Remote Smart Park- tempat parkir
ing Assist, fitur Smart Exit siap digunakan.
2. Memeriksa ruang/tempat parkir

B7009403
Dengan menghentikan kendaraan dengan
menginjak pedal rem, layar sistem infotain-
Saat kendaraan dihentikan dengan meng- ment menampilkan kemungkinan arah untuk
injak pedal rem, sensor kendaraan akan keluar yang diinginkan.
mendeteksi jarak dari objek terdekat dan
memeriksa ruang/tempat parkir untuk keluar PERINGATAN
dari tempat parkir tersebut. Sebelum memilih arah keluar dari tempat
Saat pemeriksaan ruang/tempat parkir sele- parkir, pengemudi harus memeriksa apakah
sai, sebuah pesan akan ditampilkan di layar ruang untuk keluar dari tempat parkir sesuai.
sistem infotainment disertai dengan bunyi Jika ruang keluar yang dicari oleh Remote
peringatan untuk memberi tahu bahwa Smart Parking Assist sempit atau tidak sesuai
pencarian telah selesai. (ada kendaraan di sekitar yang diparkir
secara vertikal, dll.), jangan gunakan fitur
PERINGATAN Smart Exit.
• Saat memeriksa ruang/tempat parkir,
jika ada risiko benturan dengan pejalan
kaki, hewan atau objek lain di arah pintu
keluar kendaraan, untuk keselamatan
Anda, fitur Smart Exit dapat dinonak-
tifkan.
7-126
 7
4. Smart Exit • Jika keluar dari tempat parkir selesai sambil
menginjak pedal gas, Anda harus melepaskan
kaki Anda dari pedal gas satu kali agar pedal
gas bisa beroperasi.
• Jika tidak ada pengoperasian kendaraan seperti
menginjak pedal rem atau pedal gas dalam
waktu 4 detik setelah keluar dari tempat
parkir selesai, gear kendaraan akan berpindah
secara otomatis ke posisi P (Parkir) dan
B7009404
akan mengaktifkan EPB (Electronic Parking
1. Tekan tombol Parking/View ( ) saat Brake).
kendaraan dihentikan dengan mengin- • Setelah fitur Exit selesai, selalu periksa
jak pedal rem. lingkungan sekitar sebelum mengemudi.
2. Saat menekan tombol Parking/View Status
( ), lepas pedal rem sesuai petunjuk. pengopera- Lampu sein
• Remote Smart Parking Assist secara sian
otomatis akan mengontrol roda Lampu sein sesuai arah
kemudi, kecepatan kendaraan, dan parkir akan berkedip setelah
Terkendali
perpindahan gear. mencapai lokasi keluar dari
tempat parkir atau Smart
• Saat fitur Smart Exit beroperasi, jika Exit dinonaktifkan.
Anda tidak menahan tombol Parking/
View ( ), kendaraan akan berhenti Cara menonaktifkan fitur Smart Exit saat
dan kontrol fitur akan dijeda. Fitur ini beroperasi
akan mulai beroperasi kembali ketika • Tekan tombol Parking/View ( )
tombol Parking/View ( ) ditekan pada tahap berikut:
dan ditahan lagi. - Memeriksa ruang/tempat parkir
3. Tekan dan tahan tombol Parking/ - Memilih arah untuk keluar dari
tempat parkir
View ( ) sampai keluar dari tempat
parkir selesai. • Pindahkan gear ke posisi R (Mundur)
pada tahapan berikut:
• Saat kendaraan mencapai lokasi - Memeriksa ruang/tempat parkir
keluar dari tempat parkir yang dituju, - Memilih arah untuk keluar dari
akan ditampilkan pesan pada sistem tempat parkir
infotainmen untuk menginformasikan • Tekan tombol Parking Safety ( ) atau
bahwa keluar dari tempat parkir sudah pilih ‘Cancel’ pada layar sistem info-
selesai. tainment untuk menonaktifkan Smart
Exit.
Informasi
• Saat fitur Smart Exit sedang beroperasi,
• Fitur Smart Exit tidak akan beroperasi jika kendaraan dihentikan dengan
jika ada pintu yang terbuka atau sabuk menginjak pedal rem, dan me-
pengaman tidak dikencangkan. mindahkan gear, fitur Smart Exit akan
• Kecepatan kendaraan dapat disesuaikan dinonaktifkan. Saat itu, EPB (Electronic
dengan menginjak pedal rem saat fitur Smart Parking Brake) tidak akan diaktifkan.
Exit beroperasi. Namun, kendaraan tidak Fitur akan dinonaktifkan untuk sementara
akan berakselerasi meskipun menginjak waktu (dijeda) dalam kondisi berikut
pedal gas. ketika:
• Jika keluar dari tempat parkir selesai sambil • Ada pejalan kaki, binatang, atau objek
menginjak pedal rem, fitur Smart Exit akan lain ke arah kendaraan bergerak
selesai dengan gear di posisi D (Maju). • Ada pintu atau pintu bagasi yang
terbuka
7-127
Sistem bantuan pengemudi

• Pengemudi tidak menggunakan sabuk - Pintu Pengisian daya terbuka

pengaman Saat fitur Smart Exit dinonaktifkan, ken-
• Blind-Spot Collision-Avoidance Assist daraan akan berhenti, gear akan berpindah
atau Rear-Cross Traffic Collision Assist ke posisi P (Parkir) dan akan mengaktifkan
beroperasi saat kendaraan sedang EPB (Electronic Parking Brake) secara
dikendalikan dalam arah berlawanan otomatis.
• Tidak menekan tombol Parking/View
( ) secara terus menerus
Malfungsi dan keterbatasan
Remote Smart Parking Assist
• Kendaraan dihentikan dengan meng-
injak pedal rem Remote Smart Parking Assist me-
Ketika fitur Smart Exit dinonaktifkan untuk ngalami malfungsi
sementara waktu (jeda), kendaraan akan Pemeriksaan Remote Smart Parking Assist
berhenti secara otomatis. Jika kondisi yang
membuat fitur berhenti hilang sementara,
fitur dapat beroperasi kembali.
Fitur akan dinonaktifkan dalam kondisi
berikut ketika:
• Smart Exit
- Roda kemudi dikemudikan
- Memindahkan gear saat kendaraan
bergerak
B7009501
- Mengoperasikan EPB saat kendaraan
bergerak Ketika Remote Smart Parking Assist tidak
- Kap motor terbuka berfungsi dengan baik, pesan peringatan
- Pengemudi membuka pintu dan ‘Check Parking Assist’ akan ditampilkan di
tidak menggunakan sabuk penga- layar sistem infotainment. Jika pesan terse-
man but ditampilkan, hentikan pengg-operasian
Remote Smart Parking Assist, dan kami
- Terjadi akselerasi yang cepat
menyarankan agar kendaraan diperiksa oleh
- Terjadi selip pada kendaraan dealer resmi HYUNDAI.
- Roda terjebak oleh penghalang dan
tidak bisa bergerak Remote Smart Parking Assist dinonaktifkan
- Ada pejalan kaki, hewan atau objek
lainnya di depan dan belakang
kendaraan secara bersamaan
- Setelah sekitar 3 menit dan 50 detik
telah berlalu setelah fitur Smart Exit
mulai beroperasi
- Kemiringan jalan melebihi jangkauan
pengoperasian
- Fitur ini dinonaktifkan untuk semen-
B7009502
tara waktu (dijeda) selama lebih dari
1 menit Saat Remote Parking Assist beroperasi,
- Roda kemudi, perpindahan gear, fitur tersebut dapat dinonaktifkan, dan pe-
pengereman, dan kontrol penggerak san peringatan ‘Parking Assist Canceled’
tidak bekerja secara normal mungkin akan ditampilkan terlepas dari
tahapan parkirnya. Pesan lain mungkin
- Sistem ABS, TCS atau ESC beroperasi
karena kondisi jalan yang licin. akan ditampilkan tergantung pada kondisi
lingkungan di sekitar kendaraan.

7-128
 7
Ikuti petunjuk yang diberikan pada layar sis- • Ada masalah dengan penyelarasan roda
tem infotainment saat memarkir kendaraan • Kendaraan Anda sangat miring ke salah
Anda dengan menggunakan Remote Parking satu sisi
Assist. Selalu lihat ke sekeliling kendaraan • Kendaraan Anda menggunakan towbar
dan perhatikan saat mengoperasikan Re- trailer
mote Smart Parking Assist. • Memasang plat nomor deng lokasi yang
Remote Smart Parking Assist standby berbeda dari lokasi aslinya
• Ada orang, hewan, atau objek di atas
atau di bawah sensor ultrasonik saat
Remote Smart Parking Assist diaktifkan
• Tempat parkir serong atau diagonal
• Ada penghalang seperti orang, hewan
atau objek lainnya (tempat sampah,
sepeda, sepeda motor, kereta belanja,
pilar kecil, dll) di dekat tempat parkir
• There is a circular pillar or narrow pillar,
B7009503 or a pillar surrounded by objects such as
Pesan ‘Parking Assist Conditions Not Met’ fire extinguisher, etc., near the parking
akan ditampilkan dalam kondisi berikut: space
• Saat pesan ‘Parking Assist Conditions • Ada pilar yang melingkar atau pilar yang
Not Met’ ditampilkan saat tombol kecil, atau pilar yang dikelilingi oleh
Parking/View ( ) ditekan dan dita- benda-benda seperti pemadam api, dll,
han sementara Remote Smart Parking di dekat tempat parkir
Assist dalam keadaan standby. Setelah • Permukaan jalan bergelombang (kerb,
beberapa saat, tekan dan tahan lagi speed bump (poldur), dll.)
tombol Parking/View ( ) untuk • Jalan yang licin
melihat apakah Remote Smart Parking
• Tempat parkir berada di dekat
Assist berfungsi.
kendaraan dengan ground clearance
• Saat baterai smart key lemah. Periksa yang lebih tinggi atau besar, seperti truk,
level daya baterai smart key. dll.
Keterbatasan Remote Smart Parking • Tempat parkir miring
Assist • Permukaan jalan tempat parkir garisnya
Dalam kondisi berikut, kinerja Remote basah karena salju, genangan air, atau
Smart Parking Assist untuk memarkir atau ada marka jalan di dalam tempat parkir
mengeluarkan kendaraan dari tempat parkir • Permukaan jalan tempat parkir dengan
mungkin terbatas, mungkin ada risiko garis parkir bergelombang karena re-
benturan, atau Remote Smart Parking Assist takan jalan
mungkin akan nonaktif. Parkir atau keluarkan
• Garis parkir terlalu tipis atau tebal
kendaraan dari tempat parkir secara manual
jika perlu. • Garis parkir sebagian terhapus atau
• Memasang sebuah objek pada roda kabur/buram
kemudi • Garis parkir terhalang oleh orang,
• Kendaraan menggunakan rantai salju, hewan, atau benda seperti salju, kotak,
ban cadangan atau velg dengan ukuran dll.
yang berbeda • Ada angin kencang
• TTekanan ban lebih rendah atau lebih • Mengoperasikan Remote Smart Parking
tinggi dari tekanan ban standar Assist di jalan yang tidak rata, jalan
• Kendaraan Anda dimuat dengan kargo berkerikil, semak-semak, dll.
yang lebih panjang atau lebih lebar dari
kendaraan Anda atau terhubung trailer
pada kendaraan Anda 7-129
Sistem bantuan pengemudi

• Kinerja sensor ultrasonik terpengaruh - Lingkungannya terlalu gelap

oleh cuaca yang sangat panas atau - Cahaya dipantulkan dari permukaan
dingin Remote Smart Parking Assist mungkin tidak
• Sensor ultrasonik tertutup salju atau air bisa beroperasi secara normal dalam kondisi
berikut:
• Dekat dengan sebuah objek yang
menghasilkan gelombang ultrasonik • Parkir di tanjakan/turunan
• Perangkat nirkabel dengan fitur
transmisi beroperasi di dekat sensor
ultrasonik
• Kendaraan Anda terpengaruh oleh
Peringatan Jarak Parkir (Parking Dis-
tance Warning) kendaraan lain
• Posisi atau pemasangan sensor yang
tidak benar karena bumper pernah
terbentur
• Ketika sensor ultrasonik tidak dapat
B7009504
mendeteksi objek berikut: Parkirkan atau keluarkan kendaraan
- Objek yang runcing atau tipis, seperti dari tempat parkir secara manual saat
tali, rantai, atau tiang kecil parkir di tanjakan/turunan.
- Objek yang panjangnya kurang dari • Parkir di jalan yang tidak rata (ber-
100 cm dan berdiameter kurang dari gelombang)
14 cm
- Objek yang cenderung bisa menyerap
frekuensi sensor, seperti pakaian,
bahan spon atau kerb (batu tepi
trotoar), salju, speed bump (poldur),
dll.
- Benda tipis seperti sudut pilar persegi
- Ada orang, hewan atau objek di dekat
sensor ultrasonik
• Kamera mungkin tidak bisa mengenali
B7009505
dengan benar atau mungkin tidak bisa
mengenali garis parkir dan objek saat: Remote Smart Parking Assist dapat
- Ada objek yang kecil (kerb, dll.), ta- dinonaktifkan jika kendaraan tergelincir,
atau kendaraan tidak dapat bergerak
jam, atau tipis (tali, dll.) disekitarnya
karena kondisi jalan seperti berkerikil
- Orang, hewan, atau benda terlalu atau bergelombang.
dekat atau terlalu jauh dari kendaraan
- Objek berada di posisi yang lebih
tinggi, seperti truk pikap
- Kamera tertutup oleh kotoran atau
kelembapan
- Kamera terkena cahaya terang

7-130
 7
• Parkir di belakang truk • Parkir di samping kendaraan yang tidak
sejajar

B7009506
Jangan gunakan Remote Smart Parking B7009508
Assist di sekitar kendaraan dengan Jika Remote Smart Parking Assist
ground clearance yang lebih tinggi, digunakan saat parkir pada tempat di
seperti bus, truk, dll. Dapat menye- sebelah kendaraan yang tidak sejajar,
babkan kecelakaan. kendaraan Anda mungkin tidak bisa
• Parkir di dekat pilar diparkir berdampingan.
Namun, jika ada garis parkir dan terde-
teksi dengan baik, kendaraan Anda bisa
diparkir berdampingan dengan garis
parkir tersebut.
• Keluar dari tempat parkir di dekat din-
ding atau parkir di tempat yang sempit

B7009507

Kinerja dari Remote Smart Parking

Assist dapat berkurang atau bisa men-
gakibatkan benturan dengan peng-
halang ketika ada objek yang tipis,
pilar melingkar, pilar persegi, atau pilar
B7009509
yang dikelilingi oleh objek lainnya
seperti alat pemadam kebakaran, dll, di - Remote Smart Parking Assist tidak
dekat tempat parkir. Pengemudi harus bisa beroperasi dengan baik saat
memarkirkan kendaraan secara manual. keluar dari tempat parkir yang sempit
dan dekat dengan tembok. Selalu
periksa pejalan kaki, hewan, objek
lainnya saat akan keluar dari tempat
parkir.
- Untuk keselamatan Anda, Remote
Smart Parking Assist tidak akan
mencari tempat parkir di area dengan
ruang parkir yang sempit, yang lebih
sempit dari minimum tempat parkir
yang dibutuhkan untuk parkir.
7-131
Sistem bantuan pengemudi

Remote Smart Parking Assist • Tempat parkir miring

mungkin tidak bisa beroperasi
dengan benar ketika parkir di ruang
yang sempit. Selalu periksa pejalan
kaki, hewan, objek saat parkir
• Parkir di salju

B7009513
Remote Smart Parking Assist tidak bisa
berfungsi dengan baik pada permukaan
jalan yang miring atau menikung.
Jangan parkirkan kendaraan meskipun
B7009511 tempat parkir dikenali oleh sensor.
Salju dapat mengganggu pengoperasian • Parking diagonal/serong
sensor ultrasonik dan kamera wide,
atau Remote Smart Parking Assist dapat
dinonaktifkan jika jalan licin saat parkir.
• Tempat parkir yang tidak normal

B7009514
Fitur Remote Forward (Maju dari Jarak
Jauh) mungkin tidak bisa beroperasi
dengan baik di tempat parkir diagonal/
B7009512
serong.
Remote Smart Parking Assist tidak
bisa berfungsi dengan baik saat jalur PERINGATAN
parkir tidak sejajar. Jangan parkirkan Lakukan tindakan pencegahan berikut saat
kendaraan meskipun tempat parkir menggunakan Remote Smart Parking Assist:
dikenali oleh sensor.
• Pengemudi bertanggung jawab untuk
memparkirkan dan keluar dari tempat
parkir dengan aman saat menggunakan
Remote Smart Parking Assist.
• Saat menggunakan Remote Smart
Parking Assist, hindari arah kendaraan
bergerak untuk keselamatan Anda.

7-132
 7
• Selalu periksa lingkungan di sekitarnya penghalang yang terdeteksi dekat de-
saat menggunakan Remote Smart ngan kendaraan Anda. Saat itu, Remote
Parking Assist. Anda dapat membentur Smart Parking Assist akan berhenti
pejalan kaki, hewan, atau objek lainnya, beroperasi untuk sementara waktu.
jika mereka berada di dekat sensor atau Pastikan tidak ada pejalan kaki, hewan,
berada di area blind spot dari sensor. atau objek lain di sekitar kendaraan
• Dapat terjadi benturan jika pejalan kaki, Anda.
hewan, atau objek lainnya tiba-tiba
muncul saat Remote Smart Parking • Tergantung pada pengoperasian rem,
Assist beroperasi. lampu rem mungkin akan menyala
• Jangan gunakan Remote Smart Parking saat kendaraan bergerak.
Assist saat berada di bawah pengaruh • Jika kendaraan dihidupkan dari jarak
alkohol. jauh yang telah diparkir dalam cuaca
• Jangan biarkan anak-anak atau orang yang dingin untuk waktu yang lama,
lain menggunakan smart key. pengoperasian fitur Remote Smart
• Jika Remote Smart Parking Assist Parking dapat dijeda atau dinon-
digunakan secara terus menerus untuk aktifkan tergantung pada kondisi
waktu yang lama, hal itu dapat mem- kendaraan.
pengaruhi kinerja dari Remote Smart
Parking Assist.
• Remote Smart Parking Assist mungkin
tidak bisa beroperasi secara normal
jika kendaraan memerlukan penyetelan
kesejajaran roda seperti saat kendaraan
miring ke salah satu sisi. Kami me-
rekomendasikan agar kendaraan di-
periksa oleh dealer resmi HYUNDAI.
• Mungkin terdengar suara bising saat
pengereman dilakukan dengan Remote
Smart Parking Assist atau saat pedal
rem ditekan oleh pengemudi.
• Remote Smart Parking Assist mungkin
akan mengaktifkan sistem pengereman
secara tiba-tiba untuk menghindari
benturan.
• Gunakan Remote Smart Parking Assist
hanya pada tempat parkir yang cukup
luas agar kendaraan dapat bergerak
dengan aman.
• Jika Remote Smart Parking Assist tidak
bisa beroperasi dengan benar, kami
menyarankan agar kendaraan Anda
diperiksa oleh dealer resmi HYUNDAI.

PEMBERITAHUAN
• Jika peringatan tahap ke-3 (bunyi
peringatan berbunyi secara terus
menerus) dari Forward/Reverse Parking
Distance Warning saat Remote Smart
Parking Assist sedang beroperasi, artinya

7-133
Sistem bantuan pengemudi

PERNYATAAN
PERSETUJUAN

Radar depan
Komponen frekuensi radio (radar depan)
sesuai dengan:

OANATEL327

Radar sudut belakang

Komponen frekuensi radio (Radar sudut
depan/Radar sudut belakang) sesuai dengan:

OANATEL327

7-134
8. Situasi darurat

Lampu hazard .............................................................................................................8-2

Mengemudi dalam situasi darurat .............................................................................8-2
Jika kendaraan mati saat mengemudi...................................................................8-2
Jika kendaraan mati di perempatan atau persimpangan jalan............................8-2
Jika ban Anda kempis saat mengemudi ................................................................8-2
Jika kendaraan tidak bisa dihidupkan .......................................................................8-3
Pastikan level daya baterai EV tidak rendah pada indikator pengisian daya ......8-3
Menjumper baterai (Baterai 12V)................................................................................8-4
Tyre Pressure Monitoring System (TPMS) . ...............................................................8-7
Memeriksa tekanan ban..........................................................................................8-7
Sistem pemantau tekanan ban (TPMS) .................................................................8-7
Lampu indikator tekanan ban rendah ....................................................................8-8
Tanda posisi tekanan ban rendah dan tanda tekanan ban...................................8-8
Mengganti ban yang menggunakan TPMS ...........................................................8-9
Jika ban Anda kempis (dengan Tire Mobility Kit). ....................................................8-10
Pengantar .................................................................................................................8-11
Catatan tentang penggunaan yang aman dari Tire Mobility Kit ..........................8-11
Komponen Tire Mobility Kit ....................................................................................8-12
Menggunakan Tire Mobility Kit saat ban kempis ..................................................8-12
Cara menyesuaikan tekanan ban ...........................................................................8-15
Penderekan .................................................................................................................8-16
Layanan derek..........................................................................................................8-16
Bongkar pasang towing hook (kait derek) .............................................................8-17
8
Situasi darurat

LAMPU HAZARD MENGEMUDI DALAM

SITUASI DARURAT

Jika kendaraan mati saat me-

ngemudi
• Kurangi kecepatan Anda secara berta-
hap, tetaplah bergerak lurus ke depan.
Keluar dari jalan dengan hati hati ke
tempat yang aman.
• Aktifkan lampu hazard Anda.
B8000201
• Coba hidupkan kembali kendaraan.
Lampu hazard berfungsi sebagai peringat- Jika kendaraan Anda tidak bisa hidup,
an bagi pengemudi lain agar berhati hati kami menyarankan Anda untuk meng-
saat mendekat, menyalip, atau melewati hubungi dealer resmi HYUNDAI.
kendaraan Anda.
Lampu hazard harus digunakan setiap kali Jika kendaraan mati di perem-
perbaikan darurat dilakukan atau saat patan atau persimpangan jalan
kendaraan berhenti di dekat tepi jalan. Jika kendaraan mati di perempatan atau
Untuk mengaktifkan atau menonaktifkan persimpangan jalan, jika kondisi lalu lintas
lampu hazard, tekan tombol lampu hazard aman, pindahkan gear ke posisi N (Netral)
dengan tombol Start/Stop di posisi lalu dorong kendaraan ke lokasi yang aman.
manapun. Tombol lampu hazard terletak di Tetap di posisi N (Netral) saat kendaraan
panel fasia tengah. Semua lampu sein akan mati, lihat Tetap di posisi N (Netral) saat
berkedip secara bersamaan. kendaraan MATI, halaman 10 di bab 6.
• Lampu hazard akan beroperasi ketika
kendaraan Anda sedang berjalan Jika ban Anda kempis saat me-
maupun tidak.
ngemudi
• Lampu sein tidak bisa berfungsi saat
Jika ban kempis saat Anda mengemudi:
lampu hazard diaktifkan.
• Lepaskan kaki Anda dari pedal gas dan
biarkan kendaraan melambat saat
mengemudi lurus ke depan. Jangan
langsung mengerem atau mencoba
menepi karena dapat menyebabkan
hilangnya kontrol kendaraan yang bisa
mengakibatkan kecelakaan. Jika ken-
daraan telah melambat sedemikian
rupa sehingga aman untuk melakukan
pengereman, rem dengan hati hati dan
keluar dari jalan. Kemudikan ke tepi jalan
sejauh mungkin dan parkir di tempat
yang kuat dan rata. Jika Anda berada di
perempatan atau persimpangan jalan,
jangan parkir di area tengah di antara
kedua jalur lalu lintas tersebut.

8-2
 8
• Saat kendaraan berhenti, tekan tombol
lampu hazard, pindahkan gear ke posisi
JIKA KENDARAAN TIDAK
P (Parkir), terapkan rem parkir, dan BISA DIHIDUPKAN
tekan tombol Start/Stop ke posisi OFF.
• Minta semua penumpang untuk keluar
dari kendaraan. Pastikan mereka semua Pastikan level daya baterai EV
keluar dari sisi kendaraan yang jauh dari tidak rendah pada indikator
lalu lintas. pengisian daya
• Saat mengganti ban yang kempis, ikuti
instruksi yang akan diberikan nanti • Pastikan gear berada di posisi P (Parkir).
dalam bab ini. Kendaraan bisa dihidupkan hanya ketika
gear berada di posisi P (Parkir).
• Periksa baterai 12 volt untuk memas-
tikan baterai bersih dan sambungan
kencang.
• Nyalakan lampu interior. Jika lampu
redup atau mati saat Anda menghidup-
kan kendaraan, daya baterai 12V habis.
Jangan mendorong atau menarik kendara-
an untuk menghidupkannya. Hal ini dapat
merusak kendaraan Anda.

8-3
Situasi darurat

MENJUMPER BATERAI Jauhkan baterai dari jangkauan anak-anak.

(BATERAI 12V)
Menjumper baterai bisa berbahaya jika
dilakukan secara tidak benar. Ikuti prosedur
Baterai mengandung asam sulfat yang san-
menjumper di bagian ini untuk menghin-
gat korosif. Jangan biarkan asam mengenai
dari cedera serius atau kerusakan pada
mata, kulit atau pakaian Anda.
kendaraan Anda. Jika ragu tentang cara
menjumper baterai kendaraan Anda dengan Jika asam mengenai mata Anda, basuh mata
benar, kami sangat menyarankan agar Anda Anda dengan air bersih selama minimal 15
meminta bantuan teknisi servis atau layanan menit dan segera minta bantuan medis.
derek untuk melakukannya. Jika asam mengenai kulit Anda, cuci bersih
area tersebut. Jika Anda merasakan sakit
PERINGATAN atau terasa terbakar, segera minta bantuan
Untuk mencegah CEDERA SERIUS atau KE- medis.
MATIAN bagi Anda atau orang yang berada • Saat mengangkat baterai dengan wadah
di sekitar, selalu ikuti tindakan pencegahan berbahan plastik, tekanan yang berlebi-
berikut saat bekerja di dekat atau menangani han dapat menyebabkan asam baterai
baterai: bocor. Angkat dengan wadah baterai
atau menggunakan tangan Anda pada
sudut yang berlawanan.
• Jangan mencoba menjumper baterai
Selalu baca dan ikuti instruksi dengan kendaraan Anda jika baterai Anda beku.
seksama saat menangani baterai. • JANGAN PERNAH mencoba mengisi
ulang daya baterai saat kabel baterai
kendaraan dihubungkan ke baterai.
• Sistem pengapian elektrik bekerja pada
tegangan tinggi.
Kenakan pelindung mata yang dirancang JANGAN PERNAH menyentuh kompo-
untuk melindungi mata dari percikan asam. nen ini saat kendaraan hidup atau saat
tombol Start/Stop dalam posisi ON.
• Sistem pengapian elektrik bekerja pada
tegangan tinggi. JANGAN PERNAH
menyentuh komponen ini dengan
indikator ( ) menyala atau saat tombol
Jauhkan semua sumber api, percikan api, START/ STOP dalam posisi ON.
atau bahan yang mudah terbakar dari
baterai. • Jangan biarkan kabel jumper (+) dan (-)
bersentuhan. Ini dapat menyebabkan
percikan api.
• Baterai dapat pecah atau meledak saat
Hidrogen selalu ada dalam sel baterai, Anda menjumper dengan daya baterai
sangat mudah terbakar, dan bisa meledak yang lemah atau beku.
jika tersulut api. • Jangan langsung menghubungkan ke
kabel jumper (-). Hubungkan kabel
jumper (-) ke salah satu bagian logam
yang terletak jauh dari kabel jumper di
kendaraan. Menghubungkan secara
langsung ke kabel jumper (-) dapat
8-4 menyebabkan ledakan.
 8
• Pastikan hanya menggunakan baterai kan dalam gambar. Pertama-tama
12V untuk melakukan menjumper sambungkan satu kabel jumper ke
baterai. Menggunakan baterai dengan terminal jumper merah positif (+)
voltase lain untuk menjumper dapat kendaraan Anda (1).
merusak baterai atau bahkan memicu
ledakan. 8.Hubungkan ujung lain kabel jumper
ke terminal baterai/jumper positif (+)
Prosedur menjumper baterai merah pada kendaraan pembantu (2).
Informasi 9.Hubungkan kabel jumper kedua ke
Saat Anda menjumper baterai kendaraan Anda, terminal hitam, negatif (-) baterai/
gunakan terminal jumper di kompartemen motor. jumper kendaraan pembantu (3).
1. Posisikan kendaraan cukup dekat se- 10.Hubungkan ujung lain dari kabel
hingga kabel jumper dapat dijangkau, jumper kedua ke ground sasis hitam
tetapi jangan biarkan bagian bodi negatif (-) kendaraan Anda (4).
kendaraan bersentuhan.
Jangan biarkan kabel jumper menyen-
2. Hindari kipas pendingin atau komponen tuh apa pun kecuali baterai atau ter-
yang bergerak di kompartemen motor
setiap saat, bahkan saat kendaraan minal jumper yang benar atau ground
dimatikan. yang benar. Jangan bersandar pada
3. Matikan semua perangkat elektrik baterai saat membuat sambungan.
seperti radio, lampu, A/C, dll. Pindahkan
gear kendaraan ke posisi P (Parkir) dan PERINGATAN
terapkan rem parkir. Matikan kedua Jangan menyambungkan kabel jumper
kendaraan. ke terminal jumper negatif (-) dari
4. Buka kap motor. baterai dengan daya yang kosong.
5. Lepaskan penutup baterai yang terletak Dapat menimbulkan percikan api yang
di dalam bagasi depan. bisa mengakibatkan baterai meledak
6. Lepas penutup box sekring di kom- dan menyebabkan cedera pribadi atau
partemen motor. kerusakan kendaraan.
11. Hidupkan kendaraan pembantu dan
PERHATIAN biarkan berjalan selama beberapa
menit. Kemudian hidupkan kendaraan
Sebelum menjumper, pastikan untuk Anda.
mengidentifikasi terminal positif (+) dan 12. Biarkan kendaraan Anda beroperasi
negatif (-) dengan benar untuk meng- setidaknya selama 30 menit saat idle
hindari koneksi polaritas terbalik. atau mengemudi untuk memastikan
baterai Anda menerima daya yang
cukup untuk dapat dihidupkan
dengan sendirinya setelah kendaraan
dimatikan. Baterai yang benar-benar
mati mungkin memerlukan waktu
pengisian daya selama 60 menit. Jika
kendaraan tidak dihidupkan atau
dikemudikan minimal 30 menit,
 4 mungkin baterai tidak akan bisa lagi
 3 1 menghidupkan ulang kendaraan.
Jika kendaraan Anda tidak bisa dihidupkan
2
setelah beberapa kali mencoba cara di atas,
mungkin kendaraan perlu diservis. Dalam
B8001501 hal ini, cari bantuan yang memenuhi syarat.
Jika penyebab daya baterai kendaraan
7. Hubungkan kabel jumper dengan urutan Anda habis tidak jelas, kami sarankan agar
yang sama persis seperti yang ditunjuk- kendaraan Anda diperiksa oleh dealer
resmi HYUNDAI.
8-5
Situasi darurat

Lepaskan kabel jumper dengan urutan ter-

balik seperti saat Anda menghubungkan- PERHATIAN
nya: Saat menjumper baterai kendaraan Anda,
1. Lepaskan kabel jumper dari ground hindari kontak kabel positif (+) dan negatif
sasis hitam negatif (-) kendaraan Anda (-). Percikan api dapat menyebabkan cedera
(4). pribadi.
2. Lepaskan ujung lain kabel jumper dari
ground baterai/sasis hitam negatif (-)
dari kendaraan pembantu (3).
3. Lepaskan kabel jumper kedua dari
terminal baterai/jumper merah positif
(+) pada kendaraan pembantu (2).
4. Lepaskan kabel jumper ujung lainnya
dari terminal jumper merah positif (+)
pada kendaraan Anda (1).

Informasi

Membuang baterai sembarangan dapat mem-

bahayakan lingkungan dan kesehatan manusia.
Buang baterai sesuai dengan hukum atau
peraturan di tempat Anda.

PEMBERITAHUAN
Untuk mencegah kerusakan pada kendaraan
Anda:
• Hanya gunakan power supply 12 volt
(baterai atau sistem jumper) untuk
menjumper kendaraan Anda.
• Jangan mencoba untuk menghidupkan
kendaraan Anda dengan cara
mendorong kendaraan.
• Pastikan selalu penutup dan kabel bat-
erai sudah dikencangkan setelah selesai
menjumper kendaraan Anda. Jika tidak,
dapat menyebabkan kerusakan pada
komponen yang er-hubungan dengan
baterai, kebisingan, atau masuknya
material asing.

8-6
 8
TYRE PRESSURE • Anda dapat memeriksa tekanan ban
pada tampilan Utility di cluster.
MONITORING SYSTEM Lihat bagian “Mode Tampilan” di bab 4.
(TPMS) • Tekanan ban akan ditampilkan setelah
mengemudi beberapa menit setelah
kendaraan dihidupkan.
• Jika tekanan ban tidak ditampilkan
saat kendaraan berhenti, pesan ‘Drive
to display’ akan ditampilkan. Setelah
mengemudi, periksa tekanan ban.
• Nilai tekanan ban yang ditampilkan
1
mungkin akan berbeda dari yang diukur
dengan alat pengukur tekanan ban.
• Anda dapat mengubah unit tekanan
ban dari menu Settings pada sistem
B8001801 infotainment. Pilih:
- Setup > General Settings > Unit >
2
Tyre Air Pressure Unit > psi/kPa/bar
Untuk informasi lebih jelasnya, lihat buku
-PX
UZSF
QSFTTVSF
panduan manual sistem infotainment yang
disediakan secara terpisah.
-PX -PX

Sistem pemantau tekanan ban

-PX -PX (TPMS)

B8001802
PERINGATAN
Tekanan yang berlebihan atau kurang
1. Tanda Tekanan Ban Rendah/Indikator
dapat mengurangi umur ban, berdampak
TPMS mengalami Malfungsi buruk pada penanganan kendaraan secara
2. Tanda posisi tekanan ban rendah dan negatif, dan menyebabkan ke-rusakan ban
tanda tekanan ban (Ditampilkan pada secara mendadak yang dapat menyebabkan
layar cluster) hilangnya kontrol kendaraan yang bisa
mengakibatkan kecelakaan.
Memeriksa tekanan ban Setiap ban, termasuk ban cadangan (jika
tersedia), harus diperiksa setiap bulan saat
ban dingin dan dipompa pada tekanan
udara yang direkomendasikan oleh produsen
5ZSF
1SFTTVSF
kendaraan pada plakat kendaraan atau label
tekanan udara ban. (Jika kendaraan Anda
memiliki ban dengan ukuran yang berbeda
dari ukuran yang tertera pada plakat
kendaraan atau label tekanan udara ban,
Anda harus menen-tukan tekanan udara ban
yang tepat untuk ban tersebut.)
Sebagai fitur keselamatan tambahan,
kendaraan Anda telah dilengkapi dengan
B8002001 sistem pemantauan tekanan ban atau tire

8-7
Situasi darurat

pressure monitoring system (TPMS) yang 1. Indikator Malfungsi Tekanan Ban Ren-
akan menyalakan tanda tekanan ban rendah dah/TPMS tidak menyala selama 3 detik
ketika satu atau lebih dari ban Anda secara saat tombol Start/ Stop ditekan ke posisi
signifikan kekurangan tekanan. Karenanya, ON atau saat kendaraan berjalan.
saat tanda tekanan ban rendah menyala, 2. Indikator Malfungsi TPMS tetap menyala
Anda harus berhenti dan memeriksa ban setelah berkedip selama kurang lebih 1
Anda sesegera mungkin, dan memompanya menit.
pada tekanan yang tepat. Mengemudi 3. Tanda Posisi Tekanan Ban Rendah tetap
dengan ban kurang tekanan udara dapat menyala.
menyebabkan ban menjadi terlalu panas dan
dapat menyebabkan kerusakan ban.
Ban yang kurang tekanan juga akan men- Lampu peringatan tekanan ban
gurangi efisiensi bahan bakar dan umur rendah
tapak ban, dan dapat mempengaruhi ke-
mampuan penanganan dan penghentian
kendaraan.
Harap diperhatikan bahwa TPMS bukanlah
pengganti untuk perawatan ban yang tepat, Tanda posisi tekanan ban ren-
dan merupakan tanggung jawab pengemudi
untuk menjaga tekanan ban yang benar, dah dan tanda tekanan ban
meskipun tekanan ban yang rendah belum
mencapai level untuk memicu aktifnya tanda
tekanan ban rendah TPMS.
Kendaraan Anda juga telah dilengkapi -PX
UZSF
QSFTTVSF
dengan indikator malfungsi TPMS untuk
menunjukkan ketika sistem tidak beroperasi -PX -PX
dengan baik. Indikator malfungsi TPMS
dikombinasikan dengan tanda tekanan ban
rendah. Saat sistem mendeteksi kerusakan, -PX -PX
tanda akan berkedip sekitar satu menit dan
kemudian akan tetap menyala. Urutan ini
akan berlanjut setelah menghidupkan ulang
B8002102
kendaraan selama terjadi kerusakan.
Saat indikator malfungsi menyala, sistem Saat indikator peringatan sistem peman-
mungkin tidak dapat mendeteksi atau mem- tauan tekanan ban (TPMS) menyala dan
beri sinyal tekanan ban yang rendah seperti pesan peringatan ditampilkan pada instru-
yang dimaksudkan. Kerusakan TPMS dapat ment cluster, satu atau lebih dari ban Anda
terjadi karena berbagai alasan, termasuk ada yang secara signifikan kekurangan
pemasangan ban pengganti atau mengganti tekanan. Lampu tanda posisi tekanan ban
ban atau roda pada kendaraan yang rendah akan menunjukkan lokasi ban mana
mencegah TPMS berfungsi dengan baik. yang secara signifikan kekurangan tekanan
Selalu periksa indikator malfungsi TPMS dengan lampu yang menyala pada posisi
setelah mengganti satu atau lebih ban atau yang sesuai.
roda pada kendaraan Anda untuk memas- Jika salah satu tanda (TMPS) menyala,
tikan bahwa penggantian atau ban dan roda segera kurangi kecepatan Anda, hindari
pengganti memungkinkan TPMS untuk terus menikung dengan tajam dan antisipasi
berfungsi dengan baik. peningkatan jarak berhenti. Anda harus
berhenti dan memeriksa ban Anda se-cepat
PEMBERITAHUAN mungkin. Memompa ban pada tekanan
Jika salah satu dari kondisi di bawah ini yang tepat seperti yang ditunjuk-kan pada
terjadi, kami menyarankan Anda untuk plakat kendaraan atau label tekanan udara
memeriksakan sistem ke dealer resmi ban yang terletak di panel luar pilar tengah
HYUNDAI. sisi pengemudi.
8-8
 8
Jika Anda tidak dapat mencapai bengkel PEMBERITAHUAN
atau jika ban tidak dapat menahan udara
Anda disarankan untuk tidak menggunakan
yang baru ditambahkan, gantilah ban yang
alat perbaikan tusukan yang tidak disetujui
bertekanan rendah dengan ban cadangan. oleh dealer HYUNDAI untuk memperbaiki
Tanda Tekanan Ban Rendah akan tetap dan/atau memompa ban bertekanan rendah.
menyala dan Indikator Malfungsi TPMS Sealant ban yang tidak disetujui oleh dealer
mungkin akan berkedip selama 1 menit dan HYUNDAI dapat merusak sensor tekanan
kemudian akan tetap menyala (ketika ban.
kendaraan dikemudikan sekitar 10 menit
dengan kecepatan di atas 25 km/jam)
Ban cadangan (jika dilengkapi) tidak
sampai ban yang bertekanan rendah Anda
dilengkapi dengan sensor pemantau tekanan
diperbaiki atau diganti. ban. Saat ban bertekanan rendah atau ban
kempis diganti dengan ban cadangan, Tanda
PERHATIAN Tekanan Ban Rendah akan tetap menyala.
Selain itu, Indikator Malfungsi TPMS akan
Pada musim dingin atau cuaca yang dingin, menyala setelah berkedip selama 1 menit jika
tanda tekanan ban yang rendah dapat kendaraan dikemudikan dengan kecepatan
menyala jika tekanan ban disesuaikan pada di atas 25 km/jam selama kurang lebih 10
tekanan udara ban yang disarankan untuk menit.
cuaca hangat. Ini tidak berarti TPMS Anda Setelah roda asli yang dilengkapi dengan
mengalami malfungsi karena penurunan sensor pemantau tekanan ban dipompa
temperatur yang menyebabkan penurunan kembali ke tekanan yang disarankan dan
tekanan ban. dipasang kembali pada kendaraan, Tanda
Saat Anda mengemudikan kendaraan dari Tekanan Ban Rendah dan indikator malfungsi
daerah yang hangat ke daerah yang dingin TPMS akan mati setelah kendaraan
atau dari daerah dingin ke daerah yang dikemudikan beberapa menit.
hangat, atau temperatur di luar lebih tinggi Jika indikator tidak mati setelah beberapa
atau lebih rendah, Anda harus memeriksa menit, kami sarankan untuk berkonsultasi
tekanan udara pada ban dan menyesuaikan dengan dealer resmi HYUNDAI.
ban pada tekanan yang disarankan pada Setiap roda dilengkapi dengan sensor
ban. tekanan ban yang dipasang di dalam ban di
belakang batang katup/pentil (kecuali ban
cadangan). Anda harus menggunakan roda
PERINGATAN khusus TPMS. Direkomendasikan agar
Kerusakan pada ban dengan tekanan rendah ban Anda selalu diservis oleh dealer resmi
Tekanan ban yang sangat rendah akan HYUNDAI.
membuat kendaraan tidak stabil dan dapat Anda mungkin tidak bisa mengidentifikasi
menyebabkan hilangnya kontrol kendaraan ban dengan tekanan rendah hanya dengan
dan meningkatkan jarak pengereman. melihatnya saja. Selalu gunakan pengukur
Melanjutkan mengemudi dengan ban yang tekanan ban yang berkualitas baik untuk
bertekanan rendah dapat menyebabkan ban mengukur tekanan ban. Harap dicatat bahwa
menjadi terlalu panas dan rusak. ban yang panas (karena sedang digerakkan)
akan memiliki ukuran tekanan yang lebih
Mengganti ban yang menggu- tinggi daripada ban yang dingin.
nakan TPMS Ban dingin berarti kendaraan telah diam
selama 3 jam dan melaju kurang dari
Jika ban Anda kempis, tanda tekanan dan 1,6 km dalam periode 3 jam tersebut.
posisi ban rendah akan ditampilkan. Kami
menyarankan agar ban yang kempis segera
diperbaiki oleh dealer resmi HYUNDAI atau
mengganti ban yang kempis dengan ban
cadangan.
8-9
Situasi darurat

Biarkan ban dingin sebelum mengukur te-

kanan udara pada ban. Selalu pastikan ban
JIKA BAN ANDA KEMPIS
dalam kondisi dingin sebelum memompa ke (DENGAN TIRE MOBILITY
tekanan udara yang disarankan.
KIT)
PERINGATAN
• TPMS tidak dapat memberi tahu Anda
tentang kerusakan ban yang parah dan
secara tiba-tiba yang disebabkan oleh
faktor eksternal seperti paku atau puing-
puing jalan.
• Jika Anda merasakan ketidakstabilan
pada kendaraan, segera angkat kaki
Anda dari pedal gas, injak rem secara
bertahap dan dengan tenaga yang
ringan, dan secara perlahan tepikan
B8002501
kendaraan ke posisi aman di luar jalan.
Untuk pengoperasian yang aman, baca
dengan cermat dan ikuti instruksi dalam
PERINGATAN manual ini sebelum digunakan.
Merusak, memodifikasi, atau menonaktifkan
1. Kompresor
komponen Tire Pressure Monitoring System
(TPMS) dapat mengganggu kemampuan 2. Botol sealant
sistem untuk memperingatkan pengemudi Tire Mobility Kit adalah perlatan untuk
tentang kondisi tekanan ban yang rendah perbaikan sementara pada ban dan ban
dan/ atau malfungsi pada TPMS. Merusak, harus diperiksa oleh dealer resmi HYUNDAI
memodifikasi, atau menonaktifkan kompo- sesegera mungkin.
nen TPMS dapat membatalkan garansi untuk
komponen kendaraan tersebut PERHATIAN
Ketika ada dua atau lebih ban yang kempis,
jangan gunakan peralatan mobilitas ban
karena satu sealant dari Tyre Mobility Kit
hanya digunakan untuk satu ban yang
kempis.

PERINGATAN
Jangan gunakan Tyre Mobility Kit untuk
memperbaiki tusukan pada dinding ban. Ini
dapat menyebabkan kecelakaan karena
kerusakan ban.

PERINGATAN
Minta ban Anda diperbaiki sesegera
mungkin. Ban dapat kehilangan tekanan
udara kapan saja setelah dipompa dengan
Tyre Mobility Kit

8-10
 8
Pengantar • Untuk memastikan kendaraan Anda
tidak bergerak, walaupun Anda berada
Dengan Tire Mobility Kit Anda tetap berk-
endara meski mengalami tusukan ban. pada permukaan jalan yang rata, selalu
terapkan rem parkir Anda.
Kompresor dan sistem perapat sealant
secara efektif dan nyaman akan menambal • Hanya gunakan Tyre Mobility Kit untuk
sebagian besar tusukan pada ban kendaraan menambal/memompa ban kendaraan
penumpang yang disebabkan oleh paku atau penumpang. Hanya area yang tertusuk
benda serupa dan memasang kembali ban. yang terletak di dalam wilayah tapak
Setelah Anda memastikan bahwa ban ter- ban yang dapat ditambal dengan
tambal dengan benar, Anda dapat menge- menggunakan Tyre Mobility Kit.
mudi dengan hati-hati (jarak maksimal • Jangan gunakan pada sepeda motor,
hingga 200 km). kecepatan (80 km/jam) sepeda atau jenis ban lainnya.
untuk mencapai bengkel perbaikan ban atau • Ketika ban dan roda rusak, jangan
dealer ban untuk mengganti ban. gunakan Tyre Mobility Kit untuk
Ada kemungkinan bahwa beberapa ban, keselamatan Anda.
terutama dengan tusukan yang lebih besar • Penggunaan Tyre Mobility Kit mungkin
atau kerusakan pada dinding samping, tidak tidak akan efektif untuk kerusakan ban
dapat ditambal sepenuhnya. yang lebih besar sekitar 6 mm.
Kehilangan tekanan udara pada ban dapat • Jika ban yang sudah diperbaiki dengan
mempengaruhi kinerja ban. menggunakan Tyre Mobility Kit tidak laik
Karena alasan ini, Anda harus menghindari jalan, kami sarankan Anda menghubungi
menggerakan roda kemudi secara tiba-tiba dealer resmi HYUNDAI.
atau manuver mengemudi lainnya, terutama • Jangan menggunakan Tyre Mobility Kit
jika kendaraan memuat banyak muatan atau jika ban rusak parah karena menge-
jika sedang menarik trailer. mudi dengan ban kempis atau dengan
Tire Mobility Kit tidak dirancang atau tekanan udara yang tidak cukup.
dimaksudkan sebagai metode perbaikan • Jangan mencabut benda yang menan-
ban secara permanen dan hanya digunakan
cap seperti paku atau sekrup yang telah
untuk satu ban.
menembus ban.
Instruksi ini menunjukkan kepada Anda
langkah demi langkah cara menambal • Asalkan kendaraan di luar ruangan,
tusukan sementara dengan cara sederhana biarkan kendaraan hidup (indi-
dan andal. kator menyala. Jika tidak, meng-
operasikan kompresor dapat menguras
Baca bagian “Catatan tentang penggunaan
Tire Mobility Kit yang aman”. daya baterai kendaraan.
• Jangan pernah meninggalkan Tyre
PERINGATAN Mobility Kit tanpa pengawasan saat
Jangan gunakan Tyre Mobility Kit jika ban sedang digunakan.
rusak parah karena mengemudi meng- • Jangan biarkan kompresor bekerja lebih
gunakan ban yang kempes atau dengan dari 10 menit setiap kali atau kompresor
tekanan udara yang tidak mencukupi. akan menjadi terlalu panas.
Hanya area yang tertusuk yang terletak di • Jangan menggunakan Tyre Mobility
dalam wilayah tapak ban yang dapat ditam- Kit jika temperatur di sekitar di bawah
bal/ditutup menggunakan Tyre Mobility Kit. -30°C (-22° F).
• Jika sealant mengenai kulit, cuci area
Catatan tentang penggunaan tersebut dengan air yang banyak. Jika
iritasi berlanjut, segera minta bantuan
Tire Mobility Kit yang aman medis.
• Parkirkan kendaraan Anda di sisi jalan • Jika sealant mengenai mata, bilas mata
sehingga Anda dapat bekerja dengan Anda setidaknya selama 15 menit. Jika
Tyre Mobility Kit jauh dari lalu lintas iritasi berlanjut, segera minta bantuan
pergerakan jalan raya. medis.
8-11
Situasi darurat

• Dalam kasus sealant tertelan, cuci mulut • Terkena sealant dalam waktu yang lama
dan minum air yang banyak. Namun, dapat menyebabkan kerusakan pada
jangan pernah memberikan apapun jaringan tubuh seperti ginjal, dll.
kepada orang yang pingsan dan segera
minta bantuan medis.
Komponen Tyre Mobility Kit

Menggunakan Tire Mobility Kit

1

A8002501
2

9
5
3

6
8

1. Label batas kecepatan Saat ban kempis

2. Botol dan label sealant dengan batas
kecepatan PERHATIAN
3. Selang pengisian
4. Konektor dan kabel untuk koneksi
langsung ke outlet listrik
5. Dudukan untuk botol sealant
6. Kompresor
7. Switch ON/OFF
8. Pengukur tekanan udara untuk
menampilkan tekanan ban
9. Tombol untuk mengurangi tekanan
udara pada ban
Konektor, kabel dan selang koneksi disimpan Lepaskan label batas kecepatan (1) dari botol
di unit kompresor. sealant (2), dan tempelkan di tempat yang
mudah terlihat di dalam kendaraan seperti
Ikuti dengan cermat urutan sesuai ketentu-
pada roda kemudi untuk mengingatkan
an, jika tidak, sealant dapat keluar di bawah
pengemudi agar tidak mengemudi terlalu
tekanan tinggi.
cepat.

PERINGATAN PERHATIAN
Sealant kedaluwarsa Jika hanya tekanan ban yang perlu di-
Jangan gunakan sealant ban setelah sealant sesuaikan, lihat “Cara Menyesuikan Tekanan
kedaluwarsa (misalnya. Melewati tanggal Ban” di bab ini.
kedaluwarsa pada tempat sealant). Ini dapat Sebelum menggunakan Tire Mobility Kit,
meningkatkan risiko kerusakan pada ban. perhatikan dengan cermat penjelasan untuk
sealant.
PERINGATAN
Sealant
• Jauhkan dari jangkauan anak-anak.
• Hindari kontak dengan mata.
• Jangan sampai tertelan.

8-12
 8
B8002504

1. Kocok botol sealant (2).

4

B8002507

5. Pastikan kompresor dimatikan dan

B8002505 pasang kabel daya kompresor (4) ke
2. Lepas tutup botol sealant (2) dan tutup power outlet kendaraan.
dudukan botol sealant (5) dan ken- 6. Dengan menghidupkan kendaraan (indi-
cangkan botol ke dudukan botol kator menyala), nyalakan kompre-
sealant. sor dan biarkan berjalan selama sekitar
3. Pastikan katup kompresor pada selang 5 ~ 7 menit untuk mengisi sealant
pengisian terkunci. hingga pada tekanan yang tepat. (lihat
4.Buka tutup katup/pentil dan ken- Ban dan Roda, bab 2). Tekanan ban
cangkan selang pengisian (3) ke katup/ setelah pengisian tidak penting dan
pentil ban. akan diperiksa/diperbaiki lagi nanti
Berhati-hatilah agar ban tidak terlalu
kempis dan jauhi ban saat mengisinya.

PERHATIAN
Tekanan ban
Jangan mencoba mengemudikan
kendaraan Anda jika tekanan ban di
bawah 200 kpa (29 psi). Ini bisa
mengakibatkan kecelakaan karena
kerusakan ban yang mendadak.
B8002506
7. Matikan kompresor.
PERHATIAN 8. Lepaskan selang dari konektor botol
Pasang selang pengisian sealant de- sealant dan dari katup/pentil ban.
ngan aman ke katup/pentil roda. Jika Simpan kembali Tyre Mobility Kit ke
tidak, cairan sealant dapat mengalir tempat penyimpanannya di kendaraan.
mundur, mungkin akan menyumbat
selang pengisian.

8-13
Situasi darurat

• Untuk meningkatkan tekanan udara:

Hidupkan kompresor. Untuk me-
meriksa pengaturan tekanan udara
saat ini, matikan kompresor.
• Untuk mengurangi tekanan udara:
Tekan tombol (9) pada kompresor.

PEMBERITAHUAN
Jangan biarkan kompresor beroperasi lebih
dari 10 menit, jika tidak, perangkat akan
menjadi terlalu panas dan dapat rusak.
B8002508
9.Segera kemudikan kendaraan sekitar 7
~ 10 km (atau sekitar 10 menit) untuk Informasi
mendistribusikan sealant secara merata Pengukur tekanan dapat menunjukkan pembacaan
pada ban. yang lebih tinggi dari yang sebenarnya saat kom-
Jangan melebihi kecepatan 80 km/jam. presor bekerja. Untuk mendapatkan pembacaan
Jika memungkinkan, jangan sampai ban yang akurat, kompresor harus dimatikan.
jatuh di bawah kecepatan 20 km/jam.
Saat mengemudi, jika Anda mengalami
getaran yang tidak biasa, gangguan PERHATIAN
pergerakan atau terdengar bunyi bising, Jika tekanan udara tetap berkurang, ke-
kurangi kecepatan Anda dan kendarai mudikan kendaraan lagi, lihat langkah 9.
dengan hati-hati sampai Anda dapat Kemudian ulangi langkah 10 sampai 13.
dengan aman keluar dari jalan.
Mengunakan Tyre Mobility Kit mungkin tidak
Hubungi layanan jalan atau layanan efektif untuk kerusakan ban yang lebih besar
derek. dengan lubang sekitar 4 mm.
Kami menyarankan Anda menghubungi
dealer resmi HYUNDAI jika ban tidak dapat
diperbaiki/laik jalan dengan Tire Mobility
Kit.

PERINGATAN
Tekanan ban minimal harus 220 kPa (32
psi). Jika tidak, jangan terus mengemudikan
kendaraan.
Hubungi layanan jalan atau layanan derek.
10. Setelah mengemudi sekitar 7 ~ 10 km
(atau sekitar 10 menit), berhenti di PERHATIAN
lokasi yang aman. Sensor tekanan ban (jika dilengkapi dengan
11. Hubungkan selang pengisian (3) dari TPMS)
kompresor langsung ke katup/pentil
ban. Sealant pada sensor tekanan ban dan roda
12. Hubungkan kabel daya kompresor ke harus dilepas ketika Anda mengganti ban
power outlet kendaraan . dengan ban yang baru dan periksa sensor
13. Sesuaikan tekanan ban pada tekanan tekanan ban di dealer resmi Hyundai.
ban yang direkomendasikan.
Dengan kendaraan yang hidup (indi-
kator menyala), lakukan sebagai
berikut
8-14
 8
Informasi Informasi
Saat memasang kembali ban dan roda yang • Pengukur tekanan dapat menunjukkan
telah diperbaiki atau diganti pada kendaraan, pembacaan yang lebih tinggi dari yang
kencangkan mur roda dengan torsi 11 ~ 13 kgf·m sebenarnya saat kompresor bekerja. Untuk
(79 ~ 94 lbf·ft). mendapatkan pembacaan ban yang akurat,
Cara menyesuaikan tekanan kompresor harus dimatikan.
• Saat memasang kembali ban dan roda yang
ban telah diperbaiki atau diganti pada kendaraan,
kencangkan mur roda dengan torsi 11 ~ 13
kgf·m (79 ~ 94 lbf·ft).

PERHATIAN
Jangan gunakan sealant ketika tekanan ban
hanya perlu disesuaikan.

PERINGATAN
Tekanan ban minimal harus 220 kPa (32
psi). Jika tidak, jangan terus mengemudikan
B8002510
1. Parkir kendaraan Anda di tempat yang kendaraan.
aman. Hubungi layanan jalan atau layanan derek.
2. Hubungkan selang pengisian (3) dari
kompresor langsung ke katup/pentil
ban.
3. Hubungkan kabel daya kompresor ke
power outlet kendaraan.
4. Sesuaikan tekanan ban pada tekanan
ban yang direkomendasikan.
Dengan kendaraan yang hidup (indi-
kator menyala), lakukan sebagai
berikut.
• Untuk meningkatkan tekanan
udara: Hidupkan kompresor. Untuk
memeriksa pengaturan tekanan
udara saat ini, matikan kompresor.
• Untuk mengurangi tekanan udara:
Tekan tombol (9) pada kompre-
sor.NOTICE

PEMBERITAHUAN
Jangan biarkan kompresor beroperasi lebih
dari 10 menit, jika tidak, perangkat akan
menjadi terlalu panas dan dapat rusak.

8-15
Situasi darurat

PENDEREKAN PERHATIAN
Jangan menderek kendaraan dengan roda
Layanan derek belakang menempel permukaan tanah/jalan
karena dapat menyebabkan kerusakan pada
kendaraan.

B8002705
Untuk kendaraan AWD, harus diderek
dengan pengangkat roda dan peralatan lori
atau truk bak datar dengan semua roda
terangkat dari tanah.
Tindakan pengamanan saat meng-
gerakan kendaraan dalam jarak pen-
dek sebelum menderek kendaraan
B8002701 Menggerakan kendaraan dalam jarak pen-
dek dengan jarak 394 inci (10 m) dengan
(1) : Lori kecepatan 3 mph (5 km/jam) atau kurang
Jika diperlukan penderekan dalam kondisi hanya saat kendaraan akan dimuat ke truk
darurat, kami sarankan dilakukan oleh dealer derek atau jika perlu memposisikan ulang
resmi HYUNDAI atau layanan truk derek kendaraan.
komersial. Pada saat itu, gear harus dalam posisi ‘N’
Prosedur pengangkatan dan penderekan (netral) dan rem parkir harus dilepaskan.
Jika tidak mungkin untuk mengoperasikan
yang tepat diperlukan untuk mencegah
transmisi dan rem parkir, pindahkan
kerusakan pada kendaraan. Disarankan kendaraan dengan roda belakang yang
untuk menggunakan roda lori atau truk bak terangkat.
datar.
NOTICE
Untuk kendaraan 2WD, hanya diperbolehkan PEMBERITAHUAN
untuk menderek kendaraan dengan roda
Jangan mengangkat kendaraan dengan
belakang di tanah (tanpa lori) dan roda
perangkat derek atau bagian bodi dan sasis.
depan terangkat dari tanah.
Jika tidak, kendaraan bisa rusak.
Jika salah satu roda yang dimuat atau
komponen suspensi rusak atau kendaraan
sedang diderek dengan roda depan di tanah,
PERHATIAN
gunakan lori derek di bawah roda depan. Jangan menderek dengan peralatan tipe
sling. Gunakan alat pengangkat roda atau
Saat diderek oleh truk derek komersial dan
truk bak datar.
tidak menggunakan lori, bagian depan
kendaraan harus selalu diangkat, bukan
bagian belakang.

B8002704

8-16
 8
Bongkar pasang towing hook PEMBERITAHUAN
(kait derek) Tidak memasang towing hook dengan
1. Buka pintu bagasi, dan lepaskan kuat dapat mengakibatkan kerusakan
towing hook dari box peralatan. pada kendaraan dan deformasi/perubahan
bentuk pada komponen yang berhubungan
2. Lepaskan penutup lubang.
dengan towing hook.
Belakang

PERHATIAN
Pastikan towing hook terpasang dengan
kuat dan benar. Jika tidak, selama pen-
derekan, towing hook dapat terlepas dari
kendaraan yang mengakibatkan cedera
serius atau kecelakaan.

B8002801

3. Dorong bagian bawah penutup lubang

bumper.
Depan

B8002802
• Dorong bagian atas penutup lubang
bumper.
• Tarik bagian bawah penutup lubang
bumper.
4 Pasang towing hook dengan memu-
tarnya searah jarum jam ke dalam
lubang sampai terpasang dengan
aman.
5. Lepaskan towing hook dan pasang
penutup setelah tidak digunakan.

8-17
9. Perawatan

Tampilan kompartemen motor ..................................................................................9-3

Perawatan dan services . ............................................................................................9-4
Tanggung jawab pemilik . .......................................................................................9-4
Tindakan pencegahan perawatan yang dilakukan oleh pemilik ..........................9-4
Perawatan yang dilakukan oleh pemilik. ..................................................................9-5
Jadwal perawatan yang bisa dilakukan oleh pemilik. ..........................................9-5
Jadwal perawatan dan servis. ....................................................................................9-7
Jadwal perawatan normal. .....................................................................................9-8
Perawatan dalam kondisi penggunaan yang berat...............................................9-10
Penjelasan item jadwal perawatan . ..........................................................................9-11
Sistem pendingin. ....................................................................................................9-11
Air pendingin (Coolant). ..........................................................................................9-11
Cairan gear reduksi . ................................................................................................9-11
Selang dan jalur rem . ..............................................................................................9-11
Minyak rem...............................................................................................................9-11
Rem cakram, pad, kaliper dan rotor.......................................................................9-11
Baut suspensi. ..........................................................................................................9-11
Steering gear box, linkage & boots/lower arm ball joint. .....................................9-11
Drive shafts dan boots. ...........................................................................................9-11
Refrigerant A/C. .....................................................................................................9-11
Air pendingin (Coolant) . .............................................................................................9-12
Minyak rem . ................................................................................................................9-13
Memeriksa level minyak rem. .................................................................................9-13
Cairan gear reduksi ...................................................................................................9-14
Cairan pembersih kaca ...............................................................................................9-14
Memeriksa level cairan pembersih kaca. ..............................................................9-14
Filter udara kabin/ruangan. ........................................................................................9-15
9
Memeriksa filter . .....................................................................................................9-15
Mengganti filter. ......................................................................................................9-15
Karet wiper . .................................................................................................................9-16
Memeriksa karet wiper . ..........................................................................................9-16
Mengganti karet wiper. ...........................................................................................9-16
Baterai (12 V) ................................................................................................................9-18
Untuk perawatan baterai terbaik. ..........................................................................9-19
 Label kapasitas baterai . ..........................................................................................9-19
Mengisi ulang daya baterai. ....................................................................................9-19
Reset (mengatur ulang) item ..................................................................................9-20
Ban dan roda. . .............................................................................................................9-21
Merawat ban ............................................................................................................9-21
Tekanan udara saat ban dingin yang direkomendasikan . ....................................9-21
Memeriksa tekanan udara ban................................................................................9-22
Merotasi ban . ...........................................................................................................9-22
Mensejajarkan roda dan menyeimbangkan ban . ..................................................9-23
Mengganti ban . .......................................................................................................9-23
Mengganti roda ........................................................................................................9-23
Traksi ban..................................................................................................................9-24
Perawatan ban. ........................................................................................................9-24
Pelabelan pada dinding samping ban. ...................................................................9-24
Ban dengan rasio aspek rendah. ............................................................................9-26
Sekring. ........................................................................................................................9-27
Mengganti sekring di instrument panel.................................................................9-27
Mengganti panel sekring di kompartemen motor.................................................9-28
Penjelasan panel sekring/relay . ..............................................................................9-30
Bola lampu. . ................................................................................................................9-40
Mengganti lampu headlamp, lampu parkir, lampu sein, Daytime Running Lamp
(DRL) .........................................................................................................................9-41
Mengganti lampu repeater samping. .....................................................................9-41
Mengganti lampu kombinasi belakang . . ...............................................................9-42
Mengganti lampu rem atas .....................................................................................9-42
Mengganti lampu plat nomor. ................................................................................9-42
Mengganti lampu bagasi depan .............................................................................9-42
9 Mengganti lampu interior........................................................................................9-43
Merawat tampilan kendaraan .....................................................................................9-44
Merawat eksterior. ...................................................................................................9-44
Merawat interior . . ...................................................................................................9-47
 9
TAMPILAN KOMPARTEMEN MOTOR

3
7
2 4
1 5
6

A9000501
Kompartemen motor yang sebenarnya di dalam kendaraan mungkin berbeda dari gambar.

1. Reservoir air pendingin (coolant)

2. Reservoir cairan pembersih kaca depan
3. Reservoir minyak rem
4. Box sekring
5. Baterai (12 V)
6.Bagasi depan
7. Filter udara sistem kontrol iklim

9-3
Perawatan

PERAWATAN DAN SERVIS

Anda harus sangat berhati-hati untuk Kendaraan Anda tidak boleh dimodifikasi
mencegah kerusakan pada kendaraan Anda dengan cara apa pun. Modifikasi tersebut
dan cedera pada diri Anda sendiri setiap dapat berdampak buruk pada performa,
kali melakukan prosedur perawatan atau keselamatan, atau daya tahan kendaraan
pemeriksaan. Anda dan dapat juga melanggar ketentuan
Kami merekomendasikan agar kendaraan yang mencakup garansi kendaraan.
Anda dilakukan perawatan dan diservis
oleh dealer resmi HYUNDAI. Dealer resmi PEMBERITAHUAN
HYUNDAI memenuhi standar kualitas Perawatan yang di lakukan oleh pemilik
layanan yang tinggi HYUNDAI dan men- yang tidak tepat selama masa garansi
dapatkan dukungan teknis dari HYUNDAI dapat mempengaruhi cakupan garansi.
untuk memberi Anda kepuasan layanan yang Untuk lebih jelasnya, baca Buku Perawatan
tinggi. dan Servis yang terpisah yang disertakan
dengan kendaraan. Jika Anda tidak yakin
Tanggung jawab pemilik tentang prosedur servis atau perawatan,
Layanan perawatan dan penyimpanan kami merekomendasikan agar kendaraan
catatan adalah tanggung jawab pemilik. diservis oleh dealer resmi HYUNDAI.
Anda harus menyimpan dokumen yang
menunjukkan perawatan yang benar telah
dilakukan pada kendaraan Anda sesuai de-
ngan tabel jadwal perawatan dan servis yang
ditunjukkan pada halaman berikut. Anda
memerlukan informasi ini untuk menetapkan
kepatuhan Anda terhadap persyaratan servis
dan perawatan garansi kendaraan Anda.
Informasi garansi yang lebih jelasnya dise-
diakan di Buku Perawatan dan Servis Anda.
Perbaikan dan penyesuaian yang diper-
lukan sebagai akibat dari perawatan yang
tidak tepat atau kurangnya perawatan yang
diharuskan dapat membatalkan garansi.

Tindakan pencegahan pera-

watan yang dilakukan oleh
pemilik
Servis yang tidak memadai, tidak lengkap,
atau tidak memenuhi persyaratan teknis
dapat menyebabkan masalah operasional
pada kendaraan Anda yang dapat menye-
babkan kerusakan kendaraan, kecelakaan,
atau cedera pribadi. Bab ini akan mem-
berikan instruksi hanya untuk item pe-
rawatan yang mudah dilakukan.

9-4
 9
PERAWATAN YANG DI- Sistem kontrol elektrik di dalam kendaraan
dapat menyebabkan malfungsi atau dampak
LAKUKAN OLEH PEMILIK negatif lainnya pada jantung buatan dan
organ dalam buatan. Pastikan untuk
PERINGATAN menanyakan dampak dari sistem kontrol
Melakukan pekerjaan perawatan pada elektrik pada organ buatan dari perusahaan
kendaraan bisa berbahaya. Jika Anda kurang produk medis.
memiliki pengetahuan dan pengalaman
yang memadai atau alat dan perlengkapan Jadwal perawatan yang di-
yang tepat untuk melakukan pekerjaan itu, lakukan oleh pemilik
kami menyarankan agar sistem diservis oleh
dealer resmi HYUNDAI. SELALU ikuti tin- Ketika Anda berhenti untuk mengisi
dakan pencegahan berikut untuk melakukan daya listrik:
pekerjaan perawatan: • Periksa level air pendingin pada reser-
• Parkirkan kendaraan Anda pada per- voir air pendingin.
mukaan yang datar. Tempatkan gear ke • Periksa level cairan pencuci kaca depan.
posisi P (Parkir), terapkan rem parkir, • Periksa ban yang kempis atau kurang
dan tekan tombol Start/Stop ke posisi tekanan udara.
OFF.
• Ganjal ban (depan dan belakang) untuk PERINGATAN
mencegah kendaraan bergerak. Berhati-hatilah saat memeriksa level air
Lepaskan pakaian yang longgar atau pendingin (coolant) Anda jika kompartemen
perhiasan yang bisa terjepit di kom- motor panas. Air pendingin dan uap panas
ponen yang bergerak. yang berada di bawah tekanan dapat
menyembur keluar. Hal ini dapat menye-
• Jauhkan sumber api, percikan api, atau
babkan luka bakar atau cedera serius lainnya.
bahan yang mudah terbakar dari baterai.
Saat Anda mengoperasikan kendara-
PERINGATAN an:
Pastikan untuk menekan tombol Start/Stop • Periksa getaran pada roda kemudi.
ke posisi ‘OFF’ untuk mematikan kendaraan Perhatikan jika ada kekerasan atau
sebelum melakukan pekerjaan perawatan kelonggaran pada roda kemudi, atau
pada kendaraan. perubahan pada posisi lurus ke depan.
• Perhatikan apakah kendaraan Anda
Daftar berikut adalah pengecekan dan pe-
secara konstan berbelok sedikit atau
meriksaan kendaraan yang harus di-lakukan
“menarik” ke salah satu sisi saat berjalan
oleh pemilik atau dealer resmi HYUNDAI
di jalan yang mulus dan rata.
pada frekuensi yang telah ditetapkan untuk
membantu memastikan pengoperasian • Saat berhenti, dengarkan dan periksa
kendaraan Anda yang aman dan dapat suara yang tidak biasa, menarik ke salah
diandalkan. satu sisi, pedal rem terasa keras atau
pedal rem “sulit ditekan”.
Setiap kondisi yang merugikan harus di-
informasikan kepada dealer Anda sesegera • Jika terjadi selip atau perubahan dalam
mungkin. pengoperasian gear Anda, periksa level
oli gear.
Perawatan Kendaraan Yang Dilakukan Oleh
Pemilik ini umumnya tidak tercakup oleh • Periksa fungsi perpindahan gear P
garansi dan Anda mungkin akan dikenakan (Parkir).
biaya untuk ongkos kerja, suku cadang, dan • Periksa rem parkir.
pelumas yang digunakan.
9-5
Perawatan

• Periksa kebocoran cairan di bawah

kendaraan Anda (air yang menetes dari
sistem A/C selama atau setelah peng-
gunaan adalah normal).

Setidaknya setiap bulan:

• Periksa level air pendingin di reservoir
air pendingin.
• Periksa pengoperasian semua lampu
eksterior, termasuk lampu rem, lampu
sein, dan lampu hazard.
• Periksa tekanan udara pada semua ban
termasuk ban cadangan untuk ban yang
sudah aus, menunjukkan keausan yang
tidak merata, atau rusak.
• Periksa mur roda yang longgar.

Setidaknya dua kali setahun : (misal.,

setiap Musim Semi dan Musim
Gugur)
• Periksa radiator, heater, dan selang A/C
apakah ada kebocoran atau kerusakan.
• Periksa semprotan cairan pembersih
kaca depan dan pengoperasian wiper.
Bersihkan karet wiper dengan kain yang
bersih yang dibasahi cairan pembersih.
• Periksa kesejajaran sinar headlamp.
• Periksa sabuk pengaman dari keausan
dan fungsinya.

Setidaknya setahun sekali :

• Bersihkan body dan saluran pembuan-
gan pada pintu.
• Lumasi engsel pintu dan engsel kap
motor.
• Lumasi kunci dan kait pengunci pintu
dan kap motor.
• Lumasi karet pintu.
• Periksa sistem A/C.
• Periksa dan lumasi shift gear linkage
dan Kontrol.
• Bersihkan baterai (12V) dan terminal.
• Periksa level minyak rem.

9-6
 9
JADWAL PERAWATAN DAN SERVIS
Ikuti Jadwal Perawatan secara Normal jika kendaraan biasanya dioperasikan di mana tidak
ada kondisi berikut ini yang berlaku. Jika salah satu dari kondisi berikut ini dilakukan, Anda
harus mengikuti Perawatan Dalam Kondisi Penggunaan Yang Berat.
• Mengemudi berulang kali dalam jarak pendek kurang dari 8 km dalam temperatur yang
normal atau kurang dari 16 km dalam temperatur yang beku
• Mengemudi di jalan yang kasar, berdebu, berlumpur, tidak beraspal, berkerikil atau jalan
yang mengandung kadar garam yang tinggi
• Mengemudi di area dengan kandungan kadar garam yang tinggi atau bahan korosif
lainnya atau dalam cuaca yang sangat dingin
• Mengemudi dalam kondisi lingkungan yang sangat berdebu
• Mengemudi di area lalu lintas yang padat
• Mengemudi di area lalu lintas yang padat dengan temperatur di sekitar kendraan lebih
tinggi dari 32ºC sambil mengonsumsi lebih dari 50% energi listrik.
• Menarik trailer atau digunakan sebagai kendaraan kemping, atau memuat muatan di rak
atap
• Digunakan sebagai mobil patroli, taksi, mobil derek komersial lainnya
• Sering mengemudi di bawah kecepatan tinggi atau akselerasi/deselerasi dengan cepat
• Sering mengemudi dalam kondisi stop and go
Jika kendaraan Anda dioperasikan dalam kondisi di atas, Anda harus memeriksa,
mengganti, atau mengisi ulang lebih sering dari Jadwal Perawatan secara Normal.
Setelah periode atau jarak yang ditunjukkan pada tabel, terus ikuti interval perawatan
yang ditentukan.

9-7
Perawatan

Jadwal perawatan normal

Ikuti jadwal perawatan berikut ini untuk memastikan performa kendaraan yang baik.
Simpan bukti perawatan untuk segala jenis servis kendaraan untuk melindungi garansi Anda.
Di mana jarak tempuh dan waktu ditampilkan, frekuensi servis ditentukan oleh mana yang
tercapai lebih dahulu.
Jumlah bulan atau jarak mengemudi, mana yang tercapai terlebih dahulu
INTERVAL
Bulan 24 48 72 96 120 144 168 192
PERAWATAN
Km×1,000 30 60 90 120 150 180 210 240

ITEM
PERAWATAN

Sistem pendingin I I I I I I I I

Untuk pertama kali, periksa pada 195,000 km atau 10

Air pendingin *1
tahun; setelah itu periksa setiap 30,000 km atau 24 bulan.

Cairan gear reduksi I I I I

Kondisi baterai 12V Periksa pada 15,000 km atau 12 bulan

Semua sistem kelistrikan I I I I I I I I

Jalur rem, selang dan

I I I I I I I I
sambungan

Pedal rem I I I I I I I I

Rem parkir I I I I I I I I

Minyak rem R R R R R R R R

Rem cakram dan pad I I I I I I I I

I : Periksa dan jika perlu, sesuaikan, perbaiki, bersihkan atau ganti.

R : Ganti.
*1 Saat mengganti atau menambah air pendingin, kami sarankan Anda mengunjungi dealer resmi HYUNDAI.

9-8
 9
Jadwal perawatan normal
Jumlah bulan atau jarak mengemudi, mana yang tercapai terlebih dahulu
INTERVAL
Bulan 24 48 72 96 120 144 168 192
PERAWATAN
Km×1,000 30 60 90 120 150 180 210 240

ITEM
PERAWATAN

Steering gear rack, linkage

I I I I I I I I
dan boots

Driveshaft dan boots I I I I I I I I

Ban (tekanan & keausan tapak) I I I I I I I I

Ball joints suspensi depan I I I I I I I I

Baut dan mur pada chassis

I I I I I I I I
dan bodi kendaraan

Refrigerant A/C I I I I I I I I

Kompresor A/C I I I I I I I I

Filter udara kabin R R R R R R R R

I : Periksa dan jika perlu, sesuaikan, perbaiki, bersihkan atau ganti.

R : Ganti.

9-9
Perawatan

Perawatan dalam kondisi penggunaan yang berat

Item berikut ini harus lebih sering diservis pada kendaraan yang umumnya digunakan dalam
kondisi penggunaan yang berat.
Lihat tabel di bawah ini untuk interval perawatan yang sesuai.
R : Ganti
I : Periksa dan jika perlu, sesuaikan, perbaiki, bersihkan atau ganti

Tindakan Kondisi
Item perawatan Interval perawatan
perawatan mengemudi

Cairan gear reduksi R Setiap 120,000 km A, B, E, F, H, J

Steering gear rack, Periksa lebih sering tergantung

I C, D, E, F, G
linkage dan boots pada kondisinya

Ball joints suspensi Periksa lebih sering tergantung

I B, C, D, E, F
depan pada kondisinya

Rem cakram dan pad, Periksa lebih sering tergantung B, C, D, E, F, G,

I
kaliper dan rotor pada kondisinya H, I, J

Periksa lebih sering tergantung B, C, D, E, F, G,

Driveshaft dan boots I
pada kondisinya H, I

Ganti lebih sering

Filter udara kabin R B,D,F
tergantung kondisinya

Kondisi mengemudi yang berat

A. Berkali-kali mengemudi dengan jarak pendek kurang dari 8 km dalam temperatur yang
normal atau kurang dari 16 km dalam temperatur yang beku
B. Mengemudi di jalan yang kasar, berdebu, berlumpur, tidak beraspal, berkerikil atau jalan
yang mengandung kadar garam tinggi
C. Mengemudi di area dengan kandungan garam yang tinggi atau bahan korosif lainnya
atau dalam cuaca yang sangat dingin
D. Mengemudi dalam kondisi lingkungan yang sangat berdebu
E. Mengemudi di area lalu lintas yang padat (macet) dengan temperatur di lingkungan
sekitar lebih tinggi dari 32 ºC sambil mengonsumsi lebih dari 50% energi listrik.
F. Mengemudi di jalan yang menanjak, menurun, atau daerah pegunungan secara berulang
kali
G. Digunakan untuk menarik trailer atau berkemah, dan mengemudi dengan memuat beban
di atap kendaraan
H. Digunakan sebagai mobil patroli, taksi, mobil niaga atau kendaraan derek
I. Sering mengemudi di bawah kecepatan tinggi atau akselerasi/deselerasi dengan cepat
J. Sering mengemudi dalam kondisi stop-and-go

9-10
 9
PENJELASAN ITEM JAD- Baut mounting/pemasangan
WAL PERAWATAN suspensi
Periksa koneksi suspensi untuk kelonggaran
atau kerusakan. Kencangkan kembali pada
Sistem pendingin torsi yang ditentukan.
Periksa komponen sistem pendingin, seperti
radiator, reservoir air pendingin, selang dan Steering gear box, linkage &
sambungan dari kebocoran dan kerusakan. boots/lower arm ball joint
Ganti komponen yang rusak. Saat kendaraan berhenti dan kendaraan
dimatikan, periksa gerak bebas (free-play)
yang berlebihan pada roda kemudi. Periksa
kelenturan linkage atau kerusakan. Periksa
Air pendingin (coolant) dust boots and ball joints dari keausan,
Air pendingin harus diganti sesuai interval keretakan, atau kerusakan.
yang ditentukan dalam jadwal perawatan. Ganti komponen yang rusak.

Drive shafts dan boots

Cairan gear reduksi Periksa drive shafts, boots dan klem apa-
kah ada keretakan, penurunan kualitas, atau
Cairan gear reduksi harus diperiksa sesuai kerusakan. Ganti komponen yang rusak dan,
dengan interval yang ditentukan dalam jika perlu, lumasi kembali dengan gemuk/
jadwal perawatan. grease.

Selang dan jalur rem Refrigerant A/C

Periksa secara visual untuk pemasangan Periksa saluran A/C dan koneksi untuk
yang benar, gesekan, retakan, kerusakan, kebocoran dan kerusakan.
dan kebocoran. Ganti segera komponen
yang aus atau rusak.

Minyak rem
Periksa level minyak rem di reservoir minyak
rem. Level harus berada di antara tanda MIN
dan MAX pada sisi reservoir. Gunakan hanya
minyak rem hidrolik yang sesuai dengan
spesifikasi DOT 4.

Rem cakram, pad, kaliper dan

rotor
Periksa pad, cakram, dan rotor dari keausan
yang berlebihan. Periksa kaliper apakah ada
kebocoran cairan.

9-11
Perawatan

AIR PENDINGIN (COOLANT) PERINGATAN

Motor listrik untuk kipas pendingin dapat

terus beroperasi atau menyala saat
kendaraan tidak berjalan dan dapat menye-
babkan cedera serius. Jauhkan tangan,
B9001901 pakaian, dan peralatan dari bilah kipas yang
Periksa kondisi dan sambungan semua se- berputar pada kipas pendingin.
lang sistem pendingin dan selang pemanas. Motor listrik untuk menggerakan kipas
Ganti selang yang bengkak atau rusak. pendingin dikontrol oleh temperatur air
Level air pendingin harus diisi antara tanda pendingin kendaraan, tekanan zat pendingin
MAX atau F dan MIN atau L pada samping dan kecepatan kendaraan. Saat temperatur
reservoir air pendingin saat komponen di air pendingin kendaraan menurun, motor
kompartemen motor dingin. listrik akan dinonak-tifkan secara otomatis.
Ini adalah kondisi yang normal.
Jika level air pendingin rendah, kami
menyarankan agar kendaraan diperiksa oleh
dealer resmi HYUNDAI.

9-12
 9
MINYAK REM PEMBERITAHUAN
• Jangan biarkan minyak rem mengenai
cat bodi kendaraan, karena akan meng-
Memeriksa level minyak rem akibatkan kerusakan pada cat.
• Minyak rem, yang telah terpapar di
udara terbuka untuk waktu yang lama,
JANGAN PERNAH digunakan karena
kualitasnya tidak dapat terjamin. Hal itu
harus dibuang dengan benar.
• Jangan menggunakan tipe minyak rem
yang salah. Memasukan beberapa tetes
minyak berbasis mineral, pada sistem
rem Anda dapat merusak komponen
sistem rem.
B9002301
Periksa level minyak pada reservoir secara
berkala. Level minyak harus diantara tanda Informasi
MAX (Maksimum) dan MIN (Minimum) pada Gunakan hanya minyak rem yang sesuai
sisi reservoir. spesifikasi (lihat bagian “Pelumas dan Kapasitas
yang Direkomendasikan” di bab 2).
Sebelum melepas tutup reservoir dan
menambahkan minyak rem, bersihkan area
di sekitar tutup reservoir secara menyeluruh
untuk mencegah minyak rem tidak terkon-
taminasi.
Jika levelnya rendah, tambahkan minyak rem
ke level MAX (Maksimum). Level akan turun
dengan akumulasi jarak tempuh kendaraan.
Ini adalah kondisi yang normal yang
berhubungan dengan keausan lining rem.
Jika level minyak rem terlalu rendah, kami
menyarankan agar sistem rem diperiksa oleh
dealer resmi HYUNDAI.

PERINGATAN
Jika sistem rem sering membutuhkan pe-
nambahan cairan, ini bisa mengindikasikan
adanya kebocoran pada sistem rem. Kami
menyarankan agar sistem diperiksa oleh
dealer resmi HYUNDAI.

PERINGATAN
Jangan sampai minyak rem mengenai mata
Anda. Jika minyak rem terkena mata Anda,
basuh mata Anda dengan air bersih seti-
daknya selama 15 menit dan minta bantuan
medis segera.

9-13
Perawatan

CAIRAN GEAR REDUKSI CAIRAN PEMBERSIH KACA

Tidak ada pengukur level cairan gear reduksi
di dalam kendaraan. Periksa cairan gear Memeriksa level cairan pem-
reduksi setiap 60.000 km secara teratur.
Jika kendaraan sering dikemudikan dalam
bersih kaca
kondisi yang berat, kami menyarankan
Anda melakukan-perawatan dalam kondisi
penggunaan yang berat dan konsultasikan
dengan dealer resmi HYUNDAI.

B9002701
Periksa level cairan di reservoir pembersih
kaca dan tambahkan cairan jika diperlukan.
Air biasa dapat digunakan jika cairan
pembersih tidak tersedia. Namun, gunakan
pelarut pembersih dengan karakteristik
antibeku pada iklim dingin untuk mencegah
pembekuan.

PERINGATAN
Untuk mencegah cedera serius atau kema-
tian, lakukan tindakan pencegahan berikut
saat menggunakan cairan pembersih kaca:
• Jangan menggunakan air pendingin
(coolant) atau antibeku pada reservoir
cairan pembersih kaca. Air pendingin
dapat sangat mengaburkan visibilitas
saat disemprotkan ke kaca depan dan
dapat menyebabkan hilangnya kontrol
kendaraan atau kerusakan pada cat dan
trim bodi.
• Jangan sampai percikan api atau nyala
api menyentuh cairan pembersih kaca
atau reservoir cairan pembersih kaca.
Cairan pembersih kaca mungkin me-
ngandung alkohol dan mudah terbakar.
• Jangan sampai terminum cairan pem-
bersih kaca dan hindari kontak dengan
kulit. Cairan pembersih kaca berbahaya
bagi manusia dan hewan.
• Jauhkan cairan pencuci kaca dari
jangkauan anak-anak dan hewan.

9-14
 9
FILTER UDARA KABIN/
RUANGAN
Memeriksa filter
Filter udara kabin/ruangan harus diganti
sesuai dengan Jadwal Perawatan. Jika
kendaraan dioperasikan di wilayah per-
kotaan dengan polusi udara yang parah atau
di jalan yang kasar dan berdebu untuk jang-
ka waktu yang lama, filter harus lebih sering
diperiksa dan diganti lebih cepat. Ganti filter
udara kabin/ruangan dengan mengikuti B9003603

prosedur di bawah ini dan berhati-hatilah 4. Ganti filter udara kabin.

agar tidak merusak komponen lainnya. 5. Pasang kembali dengan urutan terbalik
Mengganti filter dari pembongkaran.
1. Buka kap motor.
PEMBERITAHUAN
2. Angkat penutup bagasi depan sambil
menekan tuas bagasi depan (1).
Tipe A

B9003604
• Pasang filter udara kabin/ruangan yang
baru dengan arah yang benar dengan
B9003601
simbol anak panah (↓) yang menghadap
Tipe B
ke bawah, untuk men-cegah kebisingan
dan mengurangi efektivitas.
• Selalu pastikan untuk menutup pintu
bagasi depan dengan rapat setelah
mengganti filter udara kabin/ruangan.
Jika tidak, dapat menyebabkan ke-
rusakan pada interior di kompar-temen
motor, gangguan kebisingan, atau ma-
suknya material asing.

B9003602
3. Tekan dan tahan kuncian (2) di sisi kiri
penutup (3).

9-15
Perawatan

KARET WIPER • Selalu kembalikan lengan wiper ke kaca

depan sebelum mengemudi.
Memeriksa karet wiper
Kontaminasi baik pada kaca depan atau Mengganti karet wiper kaca depan
karet wiper dengan material asing dapat
mengurangi keefektifan sekaan pada kaca MIST
depan. OFF

Sumber kontaminasi yang umum adalah

serangga, getah pohon, dan perawatan hot
wax yang digunakan oleh beberapa pem-
bersihan mobil komersial. Jika karet tidak
bisa menyeka dengan benar, bersihkan kaca
depan dan karet wiper dengan pembersih
yang baik atau deterjen lembut, dan bilas
hingga bersih dengan air bersih.
B9003901
PEMBERITAHUAN Dalam waktu 20 detik setelah mematikan
Untuk mencegah kerusakan pada karet kendaraan, angkat dan tahan tuas wiper ke
wiper, lengan wiper, atau komponen lainnya, posisi MIST selama sekitar 2 detik hingga
jangan: wiper bergerak ke posisi menyeka ke atas.
• Menggunakan bensin, minyak tanah,
Pada saat itu Anda dapat mengangkat wiper
tiner cat, atau larutan lain di atas atau
di dekatnya. dari kaca depan.
• Mencoba memindahkan wiper secara Tipe A
manual. 1. Angkat ke atas klip karet wiper. Kemu-
• Menggunakan karet wiper yang tidak dian angkat karet wiper ke atas.
sesuai spesifikasi.

Informasi
Hot wax komersial yang digunakan pada pem-
bersihan mobil otomatis telah diketahui dapat
membuat kaca depan sulit di-bersihkan.

Informasi
Karet wiper adalah barang habis pakai dan
keausan normal dari wiper tidak tercakup dalam
garansi kendaraan Anda.
B9003902
Mengganti karet wiper 2. Sambil mendorong kunci (1), tarik
Jika wiper tidak lagi bisa membersihkan karet wiper (2) ke bawah.
kaca, karet wiper mungkin sudah aus atau
retak, dan perlu diganti.

PEMBERITAHUAN
• Untuk mencegah kerusakan pada kap
motor dan lengan wiper, lengan wiper
hanya boleh diangkat saat dalam posisi
menyeka ke atas.

9-16
 9
2. Tekan klip (3). Kemudian dorong karet
wiper ke depan melalui lengan wiper
untuk membongkarnya (4).

B9003903
3. Lepaskan karet wiper dari lengan wiper.
B9003906
3. Lepaskan karet wiper dari lengan wiper
(5).

B9003904 B9003907
4. Pasang karet wiper baru dalam urutan 4. Pasang rakitan karet wiper dengan
kebalikan dari pelepasan. urutan terbalik dari pelepasan.
5. Kembalikan lengan wiper pada kaca 5. Kembalikan lengan wiper secara per-
depan. lahan-lahan ke kaca depan.
Tipe B
1. Angkat klip karet wiper (1). Kemudian
angkat karet wiper (2).

B9003905

9-17
Perawatan

BATERAI (12 V) Jika asam mengenai kulit Anda, cuci bersih

area tersebut. Jika Anda merasakan sakit
atau terasa terbakar, segera minta bantuan
PERINGATAN medis.
Untuk mencegah CEDERA SERIUS atau KE- • Saat mengangkat baterai dengan kotak
MATIAN bagi Anda atau orang yang berada berbahan plastik, tekanan yang berlebi-
di sekitar, selalu ikuti tindakan pencegahan han dapat menyebabkan asam baterai
berikut saat bekerja di dekat atau menangani bocor. Angkat baterai dengan tangan
baterai: Anda dengan sudut yang berlawanan
arah.
• Jangan mencoba untuk menjumper
baterai kendaraan Anda jika baterai
Selalu baca dan ikuti instruksi dengan Anda beku.
seksama saat menangani baterai. • JANGAN PERNAH mencoba mengisi
ulang daya baterai saat kabel baterai
kendaraan dihubungkan ke baterai.
• Switch IGN bekerja pada tegangan
tinggi. JANGAN PERNAH menyentuh
Kenakan pelindung mata yang dirancang komponen ini jika indikator “ ”
untuk melindungi mata dari percikan asam. MENYALA atau saat tombol Start/Stop
dalam posisi ON

PEMBERITAHUAN
Selalu ikuti petunjuk ini saat menangani
Jauhkan semua sumber api, percikan api, baterai kendaraan Anda untuk mencegah
atau bahan yang mudah terbakar dari kerusakan pada baterai kendaraan Anda:
baterai. • Bila Anda tidak menggunakan ken-
daraan dalam waktu lama di area yang
bertemperatur rendah, cabut baterai
dan simpan di dalam ruangan.
• Selalu isi daya baterai hingga penuh un-
Hidrogen selalu ada dalam sel baterai,
tuk mencegah kerusakan pada baterai
sangat mudah terbakar, dan bisa meledak
di area yang bertemperatur rendah.
jika tersulut api.
• Mencegah cairan membasahi terminal
baterai. Performa baterai dapat menu-
run, dan dapat menyebabkan cedera.
Berhati-hatilah saat memasukkan
Jauhkan baterai dari jangkauan anak-anak. cairan ke dalam bagasi.
• Jangan memiringkan baterai.
• Jika Anda menghubungkan perangkat
elektronik yang tidak sesuai spesifikasi
Baterai mengandung asam sulfat yang sa- ke baterai, daya baterai mungkin akan
ngat korosif. Jangan biarkan asam menge- habis. Jangan pernah menggunakan
nai mata, kulit atau pakaian Anda. perangkat yang tidak tidak sesuai spe-
Jika asam mengenai mata Anda, basuh mata sifikasi.
Anda dengan air bersih selama minimal 15
menit dan segera minta bantuan medis.

9-18
 9
Untuk perawatan baterai terbaik Label kapasitas baterai

1 2 3
4

B9004101 OLMB073072

• Jaga agar baterai terpasang dengan • Label baterai yang sebenarnya di

aman. dalam kendaraan mungkin berbeda dari
• Jaga agar bagian atas baterai tetap gambar.
bersih dan kering. 1. CMF60L-DIN (12V) : Nama model ba-
• Jaga agar terminal dan sambungan terai HYUNDAI
tetap bersih, kencang, dan dilapisi 2. 60Ah (20HR) : Kapasitas nominal
dengan petroleum jelly atau grease/ (dalam Ampere jam)
gemuk terminal. 3. 550A : Pengujian Arus dingin dalam
• Segera bilas elektrolit yang tumpah dari ampere oleh SAE / EN
baterai dengan larutan air dan soda kue. 4. RC 92min : Kapasitas cadangan nomi-
• Jika kendaraan tidak akan digunakan nal (dalam min.)
untuk waktu yang lama, lepaskan kabel
baterai. Mengisi ulang daya baterai
Dengan pengisi daya (charger) ba-
terai
Informasi Baterai kendaraan Anda bebas perawatan,
Untuk kendaraan yang dilengkapi power boot, baterai berbasis kalsium.
perhatikan bahwa power boot perlu diatur ulang
• Jika baterai habis dalam waktu singkat
(reset) setelah mengganti baterai. Untuk lebih
(karena, misalnya, headlamp atau lampu
jelasnya, lihat bagian Power boot, 43p di bab 5.
interior tetap menyala saat kendaraan
tidak digunakan), isi ulang daya baterai
PEMBERITAHUAN dengan pengisian lambat (arus kecil)
Setelah mengganti baterai pastikan baterai selama 10 jam.
terpasang dengan aman. Jika baterai bergetar • Jika daya baterai habis secara ber-tahap
saat mengemudi, bisa merusak casing dan karena beban daya listrik yang tinggi
plat elektroda. saat kendaraan digunakan, isi ulang
daya baterai pada 20-30A selama dua
jam.
PERINGATAN
Selalu ikuti petunjuk ini saat mengisi ulang
daya baterai kendaraan Anda untuk
menghindari risiko CEDERA SERIUS atau
KEMATIAN akibat ledakan atau luka bakar
dari cairan asam:

9-19
Perawatan

• Sebelum melakukan perawatan atau Informasi

mengisi ulang daya baterai, matikan
semua aksesoris dan matikan
kendaraan.
• Jauhkan semua api, percikan api, atau
bahan yang mudah terbakar dari baterai. Membuang baterai sembarang dapat memba-
hayakan lingkungan dan kesehatan manusia.
• Selalu lakukan di luar ruangan atau di Buang baterai sesuai dengan hukum atau pera-
area dengan banyak ventilasi. turan di tempat Anda.
• Kenakan pelindung mata saat memerik-
sa baterai selama pengisian. Reset (mengatur ulang) item
• Baterai harus dikeluarkan dari kendaraan Item berikut ini mungkin perlu diatur ulang
dan ditempatkan pada tempat yang (reset) setelah daya baterai habis atau
berventilasi baik. setelah melepas baterai.
• Awasi baterai selama pengisian, dan • Driving info/After recharging/Accumu-
hentikan atau kurangi kecepatan lated info (item dalam tampilan Utilitas)
pengisian jika sel baterai mulai mendidih (lihat bab 4)
dengan hebat.
• Sistem memori yang terintegrasi (lihat
• Kabel baterai negatif harus dilepas ter- bab 5)
lebih dahulu dan dipasang terakhir saat
baterai dilepas. Lepaskan pengisi daya • Power window (lihat bab 5)
baterai dengan urutan sebagai berikut: • Wide Sunroof (lihat bab 5)
1. Matikan switch utama pengisi daya • Power boot (lihat bab 5)
baterai. • Sistem kontrol iklim (lihat bab 5)
2. Lepaskan klem negatif dari terminal • Jam (lihat manual sistem infotainment)
baterai negatif.
• Sistem infotainment (lihat manual
3. Lepaskan klem positif dari terminal baterai sistem infotainment)
positif.
• Kami menyarankan Anda menggunakan
baterai untuk penggantian dari dealer
resmi HYUNDAI.

Dengan menjumper baterai

Setelah menjumper dari baterai yang bagus,
kendarai kendaraan selama 20-30 menit
sebelum dimatikan. Kendaraan mungkin
tidak dapat dihidupkan ulang jika Anda
mematikannya sebelum baterai sempat diisi
ulang secara cukup. Lihat Menjumper Baterai
pada bab 8 untuk informasi lebih lanjut
tentang prosedur menjumper baterai.

9-20
 9
BAN DAN RODA

PERINGATAN
Kerusakan ban dapat menyebabkan hi-
langnya kontrol kendaraan yang bisa meng-
akibatkan kecelakaan. Untuk mengurangi
risiko CEDERA SERIUS atau KEMATIAN,
lakukan tindakan pencegahan berikut:
• Periksa ban Anda setiap bulan untuk
mengetahui tekanan udara yang tepat
OJK010021
serta keausan dan kerusakan. Semua spesifikasi (ukuran dan tekanan) ban
• Tekanan udara saat ban dingin yang dapat dilihat pada label yang terpasang di
direkomendasikan pada kendaraan pilar tengah samping pengemudi.
Anda dapat ditemukan di buku panduan Tekanan udara saat ban dingin
pemilik ini dan pada label ban yang
terletak di pilar tengah sisi pengemudi. yang direkomendasikan
Selalu gunakan alat ukur tekanan ban Semua tekanan ban (termasuk ban cadangan)
untuk mengukur tekanan ban. Ban harus diperiksa saat ban dingin. “Ban dingin”
dengan tekanan yang terlalu tinggi berarti kendaraan tidak dikendarai setidaknya
atau terlalu rendah akan menimbulkan selama tiga jam atau telah menempuh jarak
keausan pada ban secara tidak merata kurang dari 1,6 km.
sehingga menyebabkan handling yang Ban hangat biasanya melebihi tekanan ban
buruk. dingin yang direkomendasikan sebesar 28
• Periksa tekanan ban cadangan setiap hingga 41 kPa (4 hingga 6 psi). Jangan
kali Anda memeriksa tekanan ban lain mengeluarkan udara dari ban yang hangat
pada kendaraan Anda. untuk menyesuaikan tekanan atau ban akan
• Mengganti ban yang aus, menunjuk- kekurangan tekanan. Untuk tekanan udara
kan keausan yang tidak merata, atau yang direkomendasikan, lihat Ban dan roda,
rusak. Ban yang aus dapat menye- halaman 21 di bab 2.
babkan hilangnya keefektifan pe-
ngereman, kontrol kemudi, atau traksi.
PERINGATAN
Tekanan yang direkomendasikan harus
• SELALU ganti ban dengan ukuran yang dijaga untuk berkendara terbaik, kontrol
sama dengan setiap ban yang disuplai kendaraan, dan meminimalisir keausan pada
pada kendaraan ini. Menggunakan ban ban.
dan roda yang berbeda dari ukuran Tekanan yang berlebihan atau tekanan yang
yang direkomendasikan dapat menye- terlalu rendah dapat mengurangi masa
babkan karakteristik pengendalian yang pakai ban, berdampak buruk pada kontrol
tidak biasa, kontrol kendaraan yang bu- kendaraan, dan menyebabkan kerusakan
ruk, atau berdampak negatif pada Anti- ban secara tiba-tiba yang dapat mengaki-
Lock Brake System (ABS) kendaraan batkan hilangnya kontrol kendaraan yang
Anda yang mengakibatkan kecelakaan bisa mengakibatkan kecelakaan.
serius. Tekanan ban yang sangat rendah dapat
menyebabkan penumpukan panas yang
Merawat ban tinggi, menyebabkan ban meledak, pe-
Untuk perawatan yang benar, keselamatan, ngelupasan pada tapak ban, dan kerusakan
dan penghematan bahan bakar yang mak- ban lainnya yang dapat mengakibatkan
simum, Anda harus selalu menjaga tekanan hilangnya kontrol kendaraan yang meng-
udara pada ban yang disarankan dan tetap akibatkan kecelakaan. Risiko ini jauh lebih
tinggi pada cuaca yang panas dan saat
dalam batas beban dan distribusi berat yang mengemudi dalam waktu yang lama dengan
direkomendasikan untuk kendaraan Anda. kecepatan yang tinggi. 9-21
Perawatan

PERHATIAN Merotasi ban

Untuk menyamakan keausan tapak,
• Tekanan ban yang rendah menye- HYUNDAI merekomendasikan agar ban
babkan keausan yang berlebihan, dirotasi setiap 12.000 km atau lebih cepat
penanganan yang buruk, dan pengu- jika terjadi keausan yang tidak merata.
rangan penghematan bahan bakar. Juga Selama merotasi ban, periksa ban untuk
memungkinkan deformasi (perubahan keseimbangan yang benar.
bentuk) pada roda. Jaga tekanan ban Saat merotasi ban, periksa keausan dan
Anda pada tingkat yang tepat. Jika ban kerusakan yang tidak merata. Keausan yang
sering perlu diisi ulang udara, kami tidak normal biasanya disebabkan oleh
merekomendasikannya untuk diperiksa tekanan ban yang salah, kesejajaran roda
oleh dealer resmi HYUNDAI. yang tidak tepat, roda yang tidak seimbang,
• Inflasi yang berlebihan menyebabkan pengereman yang parah atau menikung
perjalanan yang keras, keausan yang dengan tajam. Cari benjolan atau tonjolan
berlebihan di bagian tengah tapak ban, pada tapak atau sisi ban. Ganti ban jika
dan kemungkinan kerusakan yang lebih Anda menemukan salah satu dari kondisi
besar dari bahaya di jalan. ini. Ganti ban jika kain atau kabel terlihat
Periksa tekanan udara ban pada ban. Setelah ban dirotasi, pastikan
untuk menyesuaikan tekanan ban depan
Periksa ban Anda sebulan sekali atau lebih. dan belakang sesuai spesifikasi dan periksa
Juga, periksa tekanan ban pada ban kekencangan baut roda (torsi yang tepat
cadangan. adalah 11~13 kgf.m [79~94 lbf.ft]).
Bagaimana cara memeriksanya
Gunakan alat pengukur tekanan ban yang
berkualitas baik untuk memeriksa tekanan
ban. Anda tidak dapat mengetahui apakah
ban Anda mengembang dengan benar hanya
dengan melihatnya saja. Ban radial mungkin
akan terlihat mengembang dengan baik jika
tekanan rendah.
Lepaskan tutup katup dari batang katup ban.
Tekan pengukur ban dengan kuat ke katup
untuk mendapatkan pengukuran tekanan.
Jika tekanan udara pada ban dingin sesuai
dengan tekanan yang direkomendasikan B9005001
pada ban dan label informasi beban, tidak Pad rem cakram harus diperiksa untuk
diperlukan penyesuaian lebih lanjut. Jika keausan setiap kali merotasi ban.
tekanan rendah, tambahkan udara sampai
Anda mencapai tekanan yang disarankan.
Pastikan untuk memasang kembali tutup Informasi
katup pada batang katup. Tanpa tutup kat-
up, kotoran atau kelembapan dapat masuk Bagian luar dan dalam ban dari ban yang tidak
ke bagian tengah katup dan menyebabkan simetris dapat dibedakan. Saat memasang ban
kebocoran udara. Jika tutup katup tidak yang tidak simetris, pastikan untuk memasang
ada, pasang dengan yang baru sesegera sisi yang bertanda “outside” menghadap ke luar.
mungkin. Jika sisi yang bertanda “inside” dipasang di
Jika Anda mengisi udara pada ban terlalu bagian luar, maka akan berdampak negatif pada
banyak, keluarkan udara dengan men- performa kendaraan.
dorong batang logam di tengah katup ban.
Periksa kembali tekanan ban dengan alat
pengukur tekanan ban. Pastikan untuk PERINGATAN
memasang kembali tutup katup pada batang • Jangan gunakan ban cadangan com-
katup. Tanpa tutup katup, kotoran atau pact untuk merotasi ban.
kelembapan dapat masuk ke bagian tengah
katup dan menyebabkan kebocoran udara.
Jika tutup katup tidak ada, pasang dengan
yang baru sesegera mungkin.
9-22
 9
• Jangan mencampurkan ban biasa dan
radial dalam kondisi apa pun. Hal ini PERINGATAN
dapat menyebabkan karakteristik Untuk mengurangi risiko KEMATIAN atau
penanganan yang tidak biasa yang CEDERA SERIUS:
dapat menyebabkan hilangnya kontrol • Ganti ban yang aus, yang menunjukkan
kendaraan yang bisa mengakibatkan keausan yang tidak rata, atau rusak. Ban
kecelakaan. yang aus dapat menyebabkan hilangnya
keefektifan pengereman, kontrol roda
Mensejajarkan roda dan me- kemudi, dan traksi.
nyeimbangkan ban • Selalu ganti ban dengan ukuran yang
Roda pada kendaraan Anda disejajarkan dan sama dengan setiap ban yang awalnya
diseimbangkan dengan hati-hati di pabrik disertakan dengan kendaraan ini. Meng-
untuk memberi Anda masa pakai ban yang gunakan ban dan roda selain ukuran
maksimal dan performa yang maksimal. yang disarankan dapat menyebabkan
Dalam kebanyakan kasus, Anda tidak perlu karakteristik penanganan yang tidak
menyesuaikan roda lagi. Namun, jika Anda biasa, kontrol kendaraan yang buruk,
melihat keausan ban yang tidak biasa atau atau berdampak negatif pada Anti-Lock
kendaraan Anda menarik ke salah satu arah Brake System (ABS) kendaraan Anda
atau yang lain, kesejajaran roda mungkin yang bisa mengakibatkan kecelakaan
perlu diatur ulang. serius.
• Saat mengganti ban (atau roda),
Jika Anda merasakan kendaraan Anda disarankan untuk mengganti dua ban
bergetar saat mengemudi di jalan yang depan atau dua ban belakang (atau
mulus, roda Anda mungkin perlu diseim- roda) sebagai satu pasangan. Mengganti
bangkan kembali. hanya satu ban akan sangat mempe-
ngaruhi penanganan kendaraan Anda.
PEMBERITAHUAN • Kondisi ban akan menurun seiring wak-
Bobot roda yang salah dapat merusak tu, bahkan saat tidak digunakan. Ter-
roda aluminium kendaraan Anda. Guna- lepas dari tapak yang tersisa, HYUNDAI
kan hanya bobot roda yang direkomen- merekomendasikan agar ban diganti
dasikan. setelah enam (6) tahun pengunaan
Mengganti ban normal.
• Panas yang disebabkan oleh cuaca
yang panas atau kondisi pembebanan/
muatan yang berat yang sering dapat
mempercepat umur pemakaian ban.
Tidak mengikuti peringatan ini dapat
menyebabkan kerusakan ban secara
tiba-tiba, yang dapat menyebabkan
hilangnya kontrol kendaraan yang bisa
mengakibatkan kecelakaan.
PERINGATAN
Ban asli harus segera diperbaiki atau diganti
untuk menghindari kegagalan ban cadangan
B9005201 dan kehilangan kontrol kendaraan yang bisa
[A] : Indikator keausan tapak ban
mengakibatkan kecelakaan. Ban cadangan
Jika ban aus secara merata, indikator ke- compact hanya untuk digunakan dalam
ausan tapak akan terlihat sebagai pita padat kondisi darurat. Jangan mengoperasikan
pada seluruh tapak ban. Ini menunjukkan kendaraan Anda pada kecepatan lebih dari
ada sisa tapak kurang dari 1,6 mm tapak 80 km/ jam saat menggunakan ban cada-
yang tersisa pada ban. Ganti ban jika hal ini ngan compact.
terjadi.
Jangan tunggu sampai muncul pita/ kawat
Mengganti roda
pada seluruh tapak ban sebelum mengganti Saat mengganti roda logam karena alasan
ban. apa pun, pastikan diameter, lebar pelek,
9-23
Perawatan

dan offset/cetakan roda baru sama dengan 2. Penunjukan ukuran ban

unit asli dari pabrik. Dinding samping ban ditandai dengan
Traksi ban penunjukan ukuran ban. Anda akan mem-
butuhkan informasi ini saat memilih ban
Traksi ban (daya cengkram ban ke jalan) pengganti untuk kendaraan Anda. Berikut
dapat berkurang jika Anda mengemudi de- ini penjelasan tentang arti huruf dan angka
ngan menggunakan ban yang aus, ban yang pada penunjukan ukuran ban.
dipompa dengan tekanan yang tidak tepat,
Contoh penunjukan ukuran ban:
atau pada permukaan jalan yang licin. Ban
harus diganti saat indikator keausan tapak (Angka-angka ini diberikan hanya sebagai
terlihat. Untuk mengurangi kemungkinan contoh; penunjuk ukuran ban Anda dapat
kehilangan kontrol, perlambat kecepatan bervariasi tergantung yang digunakan pada
pada kondisi ada hujan, salju, atau es di jalan. kendaraan Anda.)
Perawatan ban 245/40R20 99W
Selain tekanan udara ban yang tepat, mense- 245 - Lebar ban dalam milimeter.
jajarkan roda yang benar akan membantu 40 - Rasio aspek. Tinggi bagian ban
mengurangi keausan ban. Jika Anda me- sebagai persentase dari lebarnya.
nemukan ban yang aus tidak merata, minta R - Kode konstruksi ban (Radial).
dealer Anda untuk memeriksa kesejajaran
roda. 20 - Diameter pelek dalam inci.
99 - Indeks Beban/Muatan, kode angka
Saat Anda memasang ban baru, pastikan
bannya seimbang. Hal ini akan me- yang berhubungan dengan beban
ningkatkan kenyamanan berkendara pada maksimum yang dapat dibawa oleh
kendaraan dan umur ban. Selain itu, ban ban.
harus selalu diseimbangkan kembali jika W - Simbol Peringkat Kecepatan. Lihat
telah dilepas dari roda. tabel peringkat kecepatan di bab ini
sebagai informasi tambahan.
Pelabelan pada dinding
samping ban
Informasi ini mengidentifikasi dan men- Penunjukan ukuran roda
jelaskan karakteristik dasar ban dan juga Roda juga ditandai dengan informasi penting
memberikan nomor identifikasi ban (Tire yang Anda perlukan jika Anda harus meng-
Identification Number (TIN)) untuk serti- gantinya. Berikut ini pen-jelasan tentang arti
fikasi standar keselamatan. TIN dapat huruf dan angka pada penunjukan ukuran
digunakan untuk mengidentifikasi ban jika roda.
ada penarikan ulang (recall) pada ban.
Contoh penunjukan ukuran roda:
8.5J X 20
8.5 - Lebar pelek dalam inci.
J - Penunjukan kontur pelek.
20 - Diameter pelek dalam inci.

B9005401
1. Produsen atau nama merek
Menampilkan produsen atau nama merek
dari ban.
9-24
 9
Peringkat kecepatan ban Produsen ban juga harus menunjukkan
Tabel di bawah ini mencantumkan banyak bahan yang digunakan di dalam ban, yang
peringkat kecepatan yang berbeda yang meliputi baja, nilon, poliester, dan lain-lain.
saat ini digunakan untuk ban kendaraan Huruf “R” berarti konstruksi lapis radial; huruf
penumpang. Peringkat kecepatan adalah “D” berarti konstruksi diagonal atau bias ply,
bagian dari penunjukan ukuran ban di din- dan huruf “B” berarti konstruksi lapis bias
ding samping ban. Simbol ini sesuai dengan berikat.
kecepatan maksimum pengoperasian yang
aman yang dirancang pada ban tersebut. 5. Tekanan udara maksimum yang
Simbol Peringkat diperbolehkan
Kecepatan Maksimum Angka ini adalah jumlah tekanan udara
Kecepatan
maksimum yang boleh digunakan ke dalam
S 180 km/jam ban. Jangan melebihi tekanan maksimum
yang diperbolehkan.
T 190 km/jam
6. Peringkat beban maksimum
H 210 km/jam Angka ini menunjukkan beban maksimum
dalam kilogram dan pon yang dapat
V 240 km/jam diangkut oleh ban. Saat mengganti ban
W 270 km/jam pada kendaraan, selalu gunakan ban yang
memiliki nilai beban yang sama dengan ban
Y 300 km/jam yang dipasang di pabrik.

7. Peringkat kualitas bahan dasar ban

3. Pengecekan umur ban (TIN: Tire
Identification Number) Nilai kualitas bahan ban dapat ditemukan
Ban apa pun yang berumur lebih dari 6 pada dinding samping ban antara bahu tapak
tahun, berdasarkan tanggal pembuatan, dan lebar bagian maksimum.
(termasuk ban cadangan) harus diganti Sebagai contoh:
dengan yang baru. Anda dapat menemukan TREADWEAR 200
tanggal pembuatan di dinding samping
ban (mungkin di roda bagian dalam), yang TRACTION AA
menampilkan Kode DOT. Kode DOT meru- TEMPERATURE A
pakan rangkaian angka pada ban yang terdiri
dari angka dan huruf dalam bahasa inggris. Tread wear (Keausan tapak)
Tanggal pembuatan ditentukan oleh empat Tingkat keausan tapak adalah peringkat
digit terakhir (karakter) dari kode DOT. komparatif berdasarkan tingkat keausan ban
DOT : XXXX XXXX OOOO ketika diuji dalam kondisi yang terkendali
Bagian depan DOT menunjukkan nomor pada uji tes yang ditentukan pemerintah.
kode pabrik, ukuran ban dan pola tapak dan Misalnya, ban dengan nilai kualitas 150 akan
empat nomor terakhir menunjukkan minggu dipakai satu setengah kali (1½) dengan nilai
dan tahun pembuatan. kualitas 100 sesuai ketentuan pemerintah.
Sebagai contoh: Kinerja relatif ban tergantung pada kondisi
DOT XXXX XXXX 5022 Menunjukkan bahwa aktual penggunaannya, dan dapat me-
ban tersebut diproduksi pada minggu ke-50 nyimpang secara signifikan dari aturan
tahun 2022. karena variasi dalam kebiasaan mengemudi,
pelaksanaan servis, dan perbedaan dalam
4. Komposisi dan bahan pelapis ban karakteristik jalan dan iklim.
Jumlah lapisan atau lapisan kain yang dilapisi
karet pada ban Nilai ini dicetak di dinding samping ban
kendaraan penumpang. Ban yang tersedia

9-25
Perawatan

sebagai perlengkapan standar atau opsional

pada kendaraan Anda mungkin bervariasi Ban dengan rasio aspek rendah
sehubungan dengan penilaian. jika dilengkapi
Traction - AA, A, B & C Rasio aspek lebih rendah dari 50 pada
Nilai traksi, dari tertinggi ke terendah, adalah ban dengan rasio aspek rendah.
AA, A, B, dan C. Nilai tersebut mewakili Karena ban dengan rasio aspek rendah diop-
kemampuan ban untuk berhenti di jalan timalkan untuk penanganan dan pengere-
aspal basah sebagaimana yang diukur dalam man, dinding sampingnya sedikit lebih kaku
kondisi pada uji permukaan aspal dan beton daripada ban standar. Selain itu, ban dengan
yang dikontrol ketentuan pemerintah. Ban rasio aspek rendah cenderung lebih lebar
bertanda C mungkin memiliki kinerja traksi dan akibatnya memiliki kontak yang lebih
yang buruk. besar pada permukaan jalan. Dalam beberapa
kasus, ban dapat menimbulkan suara bising
dibandingkan dengan ban standar.
PERINGATAN
Tingkat traksi yang ditetapkan untuk ban ini PERHATIAN
didasarkan pada tes traksi pengereman lurus
Dinding samping ban dengan rasio aspek
ke depan, dan tidak termasuk akselerasi,
rendah lebih pendek dari ban normal. De-
menikung, hydroplaning, atau karakteristik
ngan demikian, roda dan ban aspek rendah
traksi puncak.
mudah mengalami kerusakan. Ikuti petunjuk
Temperature (Temperatur) - A, B & C di bawah ini.
Nilai temperatur adalah A (tertinggi), B dan • Saat mengemudi di jalan yang kasar
C yang mewakili ketahanan ban terhadap atau off-road, berhati-hatilah agar tidak
pembentukan panas dan kemampuannya merusak ban dan roda. Setelah menge-
untuk menghilangkan panas ketika diuji mudi, periksa ban dan roda.
dalam kondisi yang terkontrol dalam ruangan • Saat melewati jalan berlubang, speed
laboratorium uji roda tertentu. bump, selokan, atau batu di jalan,
Temperatur tinggi yang berkelanjutan dapat kemudikan kendaraan pelan-pelan agar
menyebabkan kualitas material ban menu- tidak merusak ban dan roda.
run dan mengurangi usia ban, dan temper- • Saat terjadi benturan pada ban, pe-
atur yang berlebihan dapat menyebabkan riksalah kondisi ban. Atau, Anda dapat
kerusakan ban secara tiba-tiba. Kelas B dan menghubungi dealer resmi HYUNDAI.
A mewakili tingkat kinerja yang lebih tinggi • Periksa kondisi dan tekanan ban setiap
pada laboratorium uji roda dari minimum 3.000 km untuk mencegah kerusakan
yang disyaratkan oleh peraturan. ban.
• Sulit untuk mengenali kerusakan ban
PERINGATAN hanya dengan mata Anda. Ketika ada
Tingkat temperatur untuk ban ini di- sedikit tanda-tanda kerusakan ban,
tetapkan untuk ban dengan tekanan udara periksa dan ganti ban untuk mencegah
yang sesuai dan tidak kelebihan beban. kerusakan akibat kebocoran udara.
Kecepatan berlebih, inflasi rendah, inflasi
berlebihan, atau muatan yang berlebihan, • Bila ban rusak saat mengemudi di jalan
baik secara terpisah atau gabungan, dapat yang kasar, di off-road, atau melewati
menyebabkan penumpukan panas dan rintangan, seperti lubang di jalan,
kemungkinan kerusakan ban secara tiba- selokan, atau batu di jalan, garansi Anda
tiba. Ini dapat menyebabkan hilangnya tidak mencakup kerusakan tersebut.
kontrol kendaraan yang bisa mengakibatkan • Informasi ban dapat dilihat pada dinding
kecelakaan. samping ban.

9-26
 9
SEKRING Sebelum mengganti sekring yang putus,
putuskan kabel negatif baterai. Selalu ganti
sekring yang putus dengan salah satu nilai
ampere yang sama.
Jika sekring pengganti putus, ini me-
nunjukkan adanya masalah kelistrikan pada
kendaraan. Hindari menggunakan sistem
yang berhubungan dengan sekring tersebut
dan segera hubungi dealer resmi HYUNDAI.

PERINGATAN
JANGAN PERNAH mengganti sekring de-
B9005601 ngan apa pun kecuali sekring lain dengan
nilai ampere yang sama.
• Sekring berkapasitas lebih tinggi dapat
menyebabkan kerusakan dan memung-
kinkan kebakaran.
• Jangan pernah memasang kawat atau
aluminium foil sebagai pengganti
sekring yang benar, bahkan sebagai
perbaikan untuk sementara waktu. Ini
dapat menyebabkan kerusakan kabel
secara meluas dan memungkinkan ke-
B9005602
bakaran.

PEMBERITAHUAN
Jangan gunakan obeng atau benda logam
lainnya untuk melepas sekring karena da-
pat menyebabkan korsleting dan merusak
sistem.
Mengganti sekring di instru-
ment panel

B9005603
Sistem kelistrikan kendaraan dilindungi oleh
sekring dari kerusakan kelebihan daya listrik.
Kendaraan ini memiliki 5 panel sekring,
satu terletak di bolster panel samping
pengemudi, yang lainnya di kompartemen
kendaraan.
Jika salah satu lampu, aksesoris, atau kontrol
kendaraan Anda tidak berfungsi, periksa B9005701
sekring sirkuit yang sesuai. Jika sekring putus,
elemen di dalam sekring akan meleleh. 1. Matikan kendaraan.
Jika sistem kelistrikan tidak berfungsi, perik- 2. Matikan semua switch lainnya.
sa terlebih dahulu panel sekring di samping 3. Buka penutup panel sekring.
pengemudi. 9-27
Perawatan

4. Lihat label di bagian dalam penutup Mengganti panel sekring di

panel sekring untuk menemukan lokasi kompartemen motor
sekring yang dicurigai putus.
Sekring tipe bilah/tipe katrid
Sekring tipe bilah

B9005702
5. Tarik sekring yang dicurigai putus
langsung keluar. Gunakan alat pelepas B9005901
(1) yang tersedia pada penutup panel Sekring tipe katrid
sekring di kompartemen motor.
6. Periksa sekring yang dilepaskan; ganti
jika putus. Sekring cadangan disedi-
akan di panel sekring instrumen panel
(atau di panel sekring kompartemen
motor).
7. Dorong sekring baru dengan nilai
ampere yang sama, dan pastikan ter-
pasang kuat pada klipnya. Jika longgar,
kami sarankan Anda berkonsultasi
dengan dealer resmi HYUNDAI.
B9005902
Dalam kondisi darurat, jika Anda tidak 1. Matikan kendaraan.
memiliki sekring cadangan, gunakan sekring 2. Matikan semua switch lainnya.
dengan nilai yang sama dari sirkuit 3. Lepaskan penutup panel sekering
yang mungkin tidak Anda perlukan untuk dengan menekan tap dan menariknya
mengoperasikan kendaraan. ke atas.
Jika headlamp atau komponen listrik lainnya 4. Periksa sekring yang dilepas; ganti
tidak berfungsi dan sekring tidak putus, jika sudah putus. Untuk melepas atau
periksa panel sekring di kompartemen mo- memasukkan sekring, gunakan penarik
tor. Jika sekring putus, harus diganti dengan sekring di panel sekring kompartemen
nilai ampere yang sama. motor.
5. Tekan untuk memasang sekring baru
dengan nilai ampere yang sama, dan
pastikan terpasang dengan kuat pada
klip. Jika longgar, kami sarankan Anda
berkonsultasi dengan dealer resmi
HYUNDAI.
PEMBERITAHUAN
Setelah memeriksa panel sekring di kom-
partemen motor, pasang penutup panel
sekring dengan aman. Anda mungkin akan
9-28
 9
mendengar bunyi klik jika penutup terkunci
dengan benar. Jika tidak terkunci dengan
benar, kerusakan listrik dapat terjadi akibat
sekring kontak dengan air.

Sekring multi

B9005903
Jika sekring multi putus, kami menyaran-
kan Anda untuk berkonsultasi dengan dealer
resmi HYUNDAI.

9-29
Perawatan

Penjelasan panel sekring/relay

Panel sekring di instrumen panel

B9006001
Di dalam penutup box sekring/relay, Anda dapat menemukan label sekring/relay yang
menjelaskan nama dan nilai ampere sekring/relay.

Informasi
Tidak semua penjelasan pada panel sekering dalam buku panduan ini dapat digunakan pada kendaraan
Anda. informasi tersebut akurat pada saat dicetak. Saat Anda memeriksa box sekring pada kendaraan
Anda, lihat label box sekring yang ada pada kendaraan Anda.

ONE1091040L

9-30
 9
Panel sekring di instrument panel

Nilai
Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

AFCU 10 A Handle Luar Pintu Pengemudi/Penumpang

EPCU3 10 A Inverter Belakang

START 7.5 A IBU, VCU

Sensor Temperatur In-Car, Modul Kontrol A/C,

IG3 8 10 A Pemanas PTC A/C, Instrumen Cluster, CCU, Head
Unit AVNT

MEMORY 2 10 A Instrumen Cluster, Unit ADAS (Parkir)

MULTIMEDIA 15 A Head Unit AVNT

AIRBAG2 10 A Modul Kontrol SRS

P/SEAT PASS 30 A Switch Kursi Penumpang, Unit Kursi Penumpang

CLUSTER 7.5 A Instrumen Cluster, Head-Up Display

Konektor Data Link, Electro Chromic Mirror, A/V &

Head Unit Navigasi, Intelligent Front Lighting
System, Head Lamp LH/RH, AMP, Acoustic Design
Processor, Charger Wireless SmartPhone, Modul
MODULE5 10 A Kursi Elektrik Pengemudi/ Penumpang, Modul
Kontrol Ventilasi Udara Kursi Depan, Modul Kontrol
Penghangat Kursi Depan, Modul Kursi Elektrik
Belakang LH/RH, Modul Kontrol Penghangat Kursi
Belakang

IG3 11 10 A Kompresor A/C Elektronik

IG3 9 10 A Inverter Belakang, BMU

CCU 10 A CCU

Switch Lampu Hazard, Switch Multifungsi,

Konektor Data Link, Sensor Hujan, P/R Junction
Block (Relay Blower), Switch Pusat Power
MODULE1 10 A Window, Switch Spion Luar, Modul Kontrol A/C,
Lampu Mood instrument panel, Lampu Mood
Pintu Pengemudi/Penumpang/Belakang LH/RH,
Sirine UIP, Unit PTL

9-31
Perawatan

Panel sekring di instrument panel

Nilai
Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

SBCM DRV 20 A Modul Kontrol Bodi Samping Pengemudi

S/HEATER Modul Kontrol Ventilasi Udara Kursi Depan,

25 A
FRT Modul Kontrol Penghangat Kursi Depan

Radar Sudut Depan/Belakang LH/RH, Inverter

Belakang (Sistem), Kamera Depan, IBU, Unit
MODULE4 10 A ADAS (Parkir/Mengemudi), Switch instrumen
panel, Unit VESS, Monitor DSM (Pengemudi/
Penumpang), Radar Smart Cruise Control

AIRBAG1 15 A Modul Kontrol SRS

AMP, Acoustic Design Processor, P/E Junction

Block (Relay Power Outlet), IBU, ADAS Parking
MODULE2 10 A ECU, A/V & Keyboard Navigasi, A/V & Head
Unit Navigasi, Data Connectivity Unit, Central
Communication Unit

WASHER 15 A Switch Multifungsi

MODULE6 7.5 A IBU

SCU, Pompa Oli Elektronik Belakang, VCMS,

IG3 10 10 A
Unit V2L, ICCU

Acoustic Design Processor, Head Up Display, Data

MEMORY1 10 A Connectivity Unit, Modul Kontrol A/C, Unit
Lampu Mood

IBU1 15 A IBU

AMP 30 A AMP

S/HEATER RR 20 A Modul Kontrol Penghangat Kursi Belakang

A/BAG IND 7.5 A Overhead Console Assembly

E-SHIFTER3 10 A Electronic Shift Switch (Switch Perpindahan Gear)

9-32
 9
Panel sekring di instrument panel

Nilai
Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

USB
25 A Charger USB Belakang #1,#2,#3,#4
CHARGER RR

MODULE7 7.5 A Tidak Digunakan

A/CON 7.5 A Modul Kontrol A/C

MODULE8 15 A Modul IMS Pengemudi, Unit Kursi Penumpang

DOOR LOCK 20 A Relay Pengunci/Pembuka Kunci Pintu, Relay Dead

Lock
SBCM PASS 20 A Modul Kontrol Bodi Samping Penumpang

Switch Power Window Belakang LH, Modul

P/WINDOW Pengaman Power Window Belakang LH, Modul
25 A
LH Power Window Pengemudi, Modul Pengaman
Power Window Pengemudi/Penumpang

Switch Lampu Rem, Switch Pusat Power

MODULE3 7.5 A
Window, Switch Multifungsi

Central Communication Unit, Data Connectivity

MODULE9 10 A
Unit

WIDE
25 A Wide Sunroof
SUNROOF

VCMS, ICCU, Relay Pengunci/Pembuka Kunci

CHARGER 10 A
Konektor Charger

POWER
30 A Unit PTL
TRUNK

Switch Power Window Belakang LH, Modul

P/WINDOW Pengaman Power Window Belakang LH, Modul
25 A
RH Power Window Pengemudi, Modul Pengaman
Power Window Pengemudi/Penumpang

IBU2 7.5 A IBU

BMS 10 A BMU

BRAKE
10 A Switch Lampu Rem, IBU
SWITCH

9-33
Perawatan

Nilai
Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

TRUNK 15 A Relay Pembuka Kunci Pintu Bagasi

P/SEAT DRV 30 A Switch Kursi Pengemudi Elektrik, Modul IMS

Pengemudi

Panel sekring di kompartemen motor

B9006003
Di dalam penutup box sekring/relay, Anda dapat menemukan label sekring/relay yang
menjelaskan nama dan nilai ampere sekring/relay.

Informasi
Tidak semua penjelasan pada panel sekering dalam buku panduan ini dapat digunakan pada kendaraan
Anda. infor-masi tersebut akurat pada saat dicetak. Saat Anda memeriksa box sekring pada kendaraan
Anda, lihat label box sekring yang ada pada kendaraan Anda.

9-34
 9

ONE1091041L

9-35
Perawatan

Panel sekring di kompartemen motor

Nilai
Tipe Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

ICCU (LDC), P/R Junction Block (Sekring :

LDC 200 A
MULTI POWER OUTLET1, EOP1, EOP2, LDC2)
SEKRING-1
MDPS1*1 100 A Unit MDPS

RR HTD 60 A P/R Junction Block (RLY. 10)

IEB1 60 A Unit IEB

IEB2 50 A Unit IEB

ICU Junction Block (Sekring : IPS1,

B+1 50 A IPS2, IPS3, IPS4, IPS6)P/R Junction
MULTI Block (RLY.5, RLY.7)
SEKRING-2
BLOWER 50 A P/R Junction Block (RLY. 9)

ICU Junction Block (Sekring:

B+3 60 A
F1,F2,F13,F24,F34, F44,F50,F54)

IG1 40 A P/R Junction Block (RLY. 1, RLY. 3)

IG2 40 A P/R Junction Block (RLY. 2)

COOLING
80 A Motor Kipas Pendingin
FAN

PCB Block (Relay Utama, Sekring : VCU2,

B+5 50 A
MULTI EPCU1, WIPER1, KLAKSON B/A, KLAKSON)
SEKRING-3
TRAILER 50 A Konektor Trailer

ICU Junction Block (Sekring : IPS5,

B+2 50 A
IPS7, IPS8, IPS9)
*1 MDPS(Motor Driven Power Steering) sama dengan EPS(Electric Power Steering)

9-36
 9
Panel sekring di kompartemen motor

Nama
Tipe Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

ICU Junction Block (Relay Long Term

Load Latch, Sekring
B+4 40 A
:F10,F11,F21,F22,F32,F33,F41,F42,F47,F48,
F52,F53,F56)

E-SHIFTER1 40 A P/R Junction Block (RLY. 8, Sekring : F13)

TRAILER2 20 A Konektor Trailer

AMS 10 A Baterai 12V

SEKRING EWP1 20 A Pompa Air Elektrik #1 (Baterai HV)

EWP2 20 A Pompa Air Elektrik #2 (Baterai HV)

VESS 10 A Unit VESS

VCU1 40 A VCU (AWD)

POWER
40 A P/R Junction Block (RLY. 5)
OUTLET1

EOP1 40 A Pompa Oli Elektrik Belakang

9-37
Perawatan

Nilai
Tipe Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

EOP2 40 A Pompa Oli Elektrik Depan

SCU, Switch Perpindahan Gear Elektrik,

E-SHIFTER2 10 A
P/R Junction Block (RLY. 8)

POWER
20 A Power Outlet Belakang
OUTLET3

POWER
20 A Power Outlet Depan
OUTLET2
SEKRING
WIPER1 30 A Block PCB (Relay Utama Wiper)

EPCU1 10 A Inverter Depan (AWD)

Block PCB (Relay Klakson Alarm Anti

B/ALARM 10 A
Pencurian)

HORN 15 A Block PCB (Relay Klakson)

9-38
 9
Panel sekring di kompartemen motor

Nama
Nama Sekring Simbol Sirkuit yang Dilindungi
Sekring

WIPER2 7.5 A IBU

VCU2 15 A VCU

IG3 1 20 A ICU Junction Block (Sekring : F7,F18,F19,F30)

IG3 3 15 A Pompa Air Elektrik

Katup Pendingin A/C, Baterai Pompa Air Elektrik

IG3 5 10 A
#1, #2

VCU3 10 A VCU

IG3 4 10 A VCU

IEB3 10 A Unit IEB

IG3 6 10 A Katup Pendingin BMS 3 Arah

MDPS2*1 10 A Unit MDPS

IG3 2 15 A Inverter Depan (AWD)

IG3 7 10 A Motor Kipas Pendingin, Pompa Oli Elektrik Depan

(AWD)

EPCU2 10 A Inverter Depan (AWD)

*1 MDPS(Motor Driven Power Steering) sama dengan EPS(Electric Power Steering)

9-39
Perawatan

BOLA LAMPU Informasi

Kami merekomendasikan Anda untuk Lensa headlamp dan lampu belakang dapat
berkonsultasi dengan dealer resmi HYUNDAI terlihat berembun jika kendaraan dicuci setelah
untuk mengganti sebagian besar bola lampu mengemudi atau kendaraan dikendarai pada
kendaraan. Sulit untuk mengganti bola lampu malam hari dalam cuaca basah. Kondisi ini
kendaraan karena bagian kendara-an yang disebabkan oleh perbedaan temperatur antara di
lain harus dilepas sebelum Anda menjangkau dalam dan di luar lampu dan tidak menun-
bola lampu. Ini terutama berlaku untuk jukkan adanya masalah pada kendaraan Anda.
melepas headlamp untuk sampai ke bola Ketika uap air mengembun di lampu, itu akan
lampu. hilang setelah mengemudi dengan menyalakan
headlamp. Waktu untuk menghilangkan embun
Melepas/memasang headlamp dapat me-
mungkin berbeda tergantung pada ukuran lampu,
nyebabkan kerusakan pada kendaraan.
posisi lampu, dan kondisi lingkungan. Namun,
jika kelembapan tidak bisa dihilangkan, kami
PERINGATAN menyarankan agar kendaraan Anda diperiksa
• Sebelum menyalakan lampu, tekan oleh dealer resmi HYUNDAI.
pedal rem, pindahkan gear ke posisi P
(Parkir), terapkan rem parkir, tekan Informasi
tombol Start/Stop ke posisi OFF dan
• Lampu yang berfungsi normal mungkin
bawa smart key saat meninggalkan
akan berkedip sebentar untuk menstabilkan
kendaraan untuk menghindari gerakan
sistem kontrol listrik kendaraan. Namun,
yang tidak terduga pada kendaraan
jika lampu mati setelah berkedip sesaat,
dan untuk mencegah kemungkinan
atau terus berkedip, kami menyarankan
tersengat listrik.
agar sistem diperiksa oleh dealer resmi
• Hati-hati bola lampu mungkin panas dan HYUNDAI.
bisa membakar jari Anda.
• Lampu parkir mungkin tidak akan menyala
PEMBERITAHUAN saat switch lampu parkir diaktifkan, tetapi
Pastikan untuk mengganti bola lampu yang lampu parkir dan switch headlamp dapat
terbakar dengan salah satu dengan daya menyala saat switch headlamp diaktifkan.
yang sama. Jika tidak, dapat menyebabkan Ini mungkin disebabkan oleh kegagalan
kerusakan pada sekring atau sistem kabel jaringan atau malfungsi pada sistem kontrol
listrik. kelistrikan kendaraan. Jika ini terjadi, kami
menyarankan agar sistem diperiksa oleh
PEMBERITAHUAN dealer resmi HYUNDAI.
Untuk mencegah kerusakan, jangan ber-
sihkan lensa headlamp dengan larutan kimia
atau deterjen yang kuat. Informasi
Arah sinar headlamp harus disesuaikan setelah
Informasi mengalami kecelakaan atau setelah memasang
Kendaraan ini dilengkapi dengan pengering untuk unit headlamp di dealer resmi HYUNDAI.
mengurangi pengkabutan di dalam headlamp
karena kelembaban. Pengering dapat digunakan
dan kinerjanya dapat berubah berdasarkan waktu
atau lingkungan. Jika di dalam headlamp masih
berkabut karena kelembapan dalam waktu yang
lama, kami sarankan Anda berkonsultasi dengan
dealer resmi HYUNDAI.

9-40
 9
Mengganti Headlamp, lampu Mengganti lampu repeater
parkir, lampu sein, Daytime samping
Running Lamp (DRL) Tipe A
Tipe A

2 1

3 4
B9006301

B9006201 Tipe B
Tipe B

2 1

3 4
B9006302

B9006202 Jika lampu LED (1) tidak beroperasi, kami

1. Headlamp (Jauh) menyarankan agar sistem diperiksa oleh
2. Headlamp (Dekat) dealer resmi HYUNDAI.
3. Lampu parkir/Lampu DRL Lampu LED tidak dapat diganti sebagian
4. Lampu sein karena merupakan satu kesatuan yang
terintegrasi. Lampu LED harus diganti satu
Jika lampu LED tidak beroperasi, kami me- unit.
nyarankan agar sistem diperiksa oleh dealer
resmi HYUNDAI. Untuk memeriksa atau memperbaiki lampu
Lampu LED tidak dapat diganti sebagian LED harus dilakukan oleh teknisi ahli, karena
karena merupakan satu kesatuan yang dapat merusak komponen yang berhubungan
terintegrasi. Lampu LED harus diganti satu dengan kendaraan.
unit. Jika tidak dilakukan oleh teknisi ahli untuk
Untuk memeriksa atau memperbaiki lampu memeriksa atau memperbaiki lampu LED,
LED harus dilakukan oleh teknisi ahli, karena hal itu dapat merusak komponen yang
dapat merusak komponen yang berhubungan berhubungan dengan kendaraan.
dengan kendaraan.

9-41
Perawatan

Mengganti lampu kombinasi Lampu LED tidak dapat diganti sebagian

belakang karena merupakan satu kesatuan yang
terintegrasi. Lampu LED harus diganti satu
unit.
Untuk memeriksa atau memperbaiki lampu
LED harus dilakukan oleh teknisi ahli, karena
dapat merusak komponen yang berhubungan
dengan kendaraan.
Mengganti lampu plat nomor

B9006501 1
1. Lampu rem 1
2. Lampu belakang/Lampu rem
3. Lampu sein
4. Lampu parkir/mundur
Jika lampu LED tidak beroperasi, kami me-
nyarankan agar sistem diperiksa oleh dealer
resmi HYUNDAI. B9006701

Lampu LED tidak dapat diganti sebagian Jika lampu LED (1) tidak beroperasi, kami
karena merupakan satu kesatuan yang menyarankan agar sistem diperiksa oleh
terintegrasi. Lampu LED harus diganti satu dealer resmi HYUNDAI.
unit. Lampu LED tidak dapat diganti sebagian
Untuk memeriksa atau memperbaiki lampu karena merupakan satu kesatuan yang
LED harus dilakukan oleh teknisi ahli, karena terintegrasi. Lampu LED harus diganti satu
dapat merusak komponen yang berhubungan unit.
dengan kendaraan.
Untuk memeriksa atau memperbaiki lampu
LED harus dilakukan oleh teknisi ahli, karena
Mengganti lampu rem atas dapat merusak komponen yang berhubu-
ngan dengan kendaraan.
Mengganti lampu bagasi
depan

B9006601
Jika lampu LED (1) tidak beroperasi, kami
menyarankan agar sistem diperiksa oleh
dealer resmi HYUNDAI. B9006801

9-42
 9
Jika lampu LED (1) tidak beroperasi, kami Lampu mood Instrumen panel (jika dilengkapi)
menyarankan agar sistem diperiksa oleh
dealer resmi HYUNDAI.
Lampu LED tidak dapat diganti sebagian
karena merupakan satu kesatuan yang
terintegrasi. Lampu LED harus diganti satu
unit.
Untuk memeriksa atau memperbaiki lampu
LED harus dilakukan oleh teknisi ahli, karena
dapat merusak komponen yang berhubungan
dengan kendaraan.
Mengganti lampu interior B9006904
Lampu mood pintu (jika dilengkapi)
Lampu kursi baris pertama (jika dilengkapi)

B9006905
B9006901
Lampu laci dashboard
Lampu interior kursi belakang

B9006903
B9006902
Jika lampu LED (1) tidak beroperasi, kami
menyarankan agar sistem diperiksa oleh
dealer resmi HYUNDAI.
Lampu LED tidak dapat diganti sebagian
karena merupakan satu kesatuan yang
terintegrasi. Lampu LED harus diganti satu
unit.
Untuk memeriksa atau memperbaiki lampu
LED harus dilakukan oleh teknisi ahli, karena
dapat merusak komponen yang berhubungan
dengan kendaraan.
9-43
Perawatan

MERAWAT TAMPILAN Setelah dicuci, bilas kendaraan secara

menyeluruh dengan air hangat atau air
KENDARAAN dingin. Jangan biarkan sabun mengering di
Merawat eksterior bagian permukaan yang dicat.
Mencuci menggunakan air yang bertekanan
PEMBERITAHUAN tinggi
Jika Anda memarkir kendaraan Anda di • Saat mencuci dengan air bertekanan
dekat rambu yang terbuat dari stainless tinggi, pastikan untuk menjaga jarak
steel atau bangunan fasad kaca, bagian yang cukup dari kendaraan.
plastik eksterior kendaraan seperti bumper,
spoiler, garnish, lampu atau spion luar Jarak yang tidak memadai atau tekanan
mungkin akan rusak karena sinar matahari yang berlebihan dapat menyebabkan
yang dipantulkan dari rambu atau bangunan. kerusakan pada komponen atau pene-
Untuk mencegah kerusakan pada komponen trasi air.
plastik luar, Anda harus menghindari parkir • Jangan menyemprot ke kamera, sensor,
di tempat yang mungkin terkena pantulan atau area sekitarnya secara langsung
cahaya atau menggunakan cover/sarung dengan air bertekanan tinggi. Gonca-
mobil. (Komponen plastik eksterior yang ngan dari air bertekanan tinggi dapat
digunakan pada kendaraan Anda mungkin
menyebabkan perangkat tidak bisa
berbeda.)
beroperasi secara normal.
Peringatan umum untuk eksterior • Jangan mendekatkan ujung nosel ke
Sangat penting untuk mengikuti petunjuk pelindung (penutup karet atau plastik)
label saat menggunakan pembersih bahan atau konektor karena dapat menye-
kimia atau poles. Baca semua pernyataan babkan kerusakan jika terkena air
bahaya dan peringatan yang ada pada label. bertekanan tinggi.

Perawatan akhir PERINGATAN

Setelah mencuci kendaraan, tes rem sambil
Pencucian mengemudi perlahan untuk melihat apakah
Untuk membantu melindungi lapisan sudah terkena air. Jika performa pengere-
terakhir kendaraan Anda dari karat dan man terganggu, keringkan rem dengan
kerusakan, cucilah secara menyeluruh dan menerapkannya secara ringan sambil mem-
sering setidaknya sebulan sekali dengan air pertahankan kecepatan ke depan dengan
hangat atau dingin.
lambat.
Jika Anda menggunakan kendaraan untuk
mengemudi off-road, Anda harus men-
cucinya setelah melakukan off-road. Berikan PEMBERITAHUAN
perhatian khusus untuk menghilangkan
penumpukan kadar garam, kotoran, lumpur, • Jangan gunakan sabun yang kuat, de-
dan bahan asing lainnya. Pastikan lubang terjen bahan kimia atau air panas, dan
pembuangan di tepi bawah pintu dan panel jangan mencuci kendaraan di bawah
bawah selalu mengkilap dan bersih. terik sinar matahari langsung atau saat
Serangga, aspal, getah pohon, kotoran bodi kendaraan hangat.
burung, polusi industri, dan endapan sejenis • Berhati-hatilah saat mencuci kaca
dapat merusak lapisan akhir kendaraan Anda samping kendaraan Anda.
jika tidak segera disingkirkan/dibersihkan.
Walaupun dengan segera mencuci • Terutama, dengan air yang bertekan-
kendaraan dengan air biasa mungkin tidak an tinggi, air dapat masuk melalui kaca
akan sepenuhnya menghilangkan semua dan membasahi bagian dalam.
endapan ini. Dapat menggunakan, sabun • Untuk mencegah kerusakan pada kom-
lembut, aman digunakan pada permukaan ponen plastik, jangan bersihkan dengan
yang dicat.
larutan kimia atau deterjen yang kuat.
9-44
 9
PEMBERITAHUAN baik pada kendaraan Anda akan membantu
melindunginya.
Wax kendaraan saat air sudah kering pada
cat.
Selalu cuci dan keringkan kendaraan
sebelum memoles kendaraan. Gunakan
cairan berkualitas baik atau pelekat wax,
dan ikuti instruksi dari pabriknya. Wax semua
lis logam untuk melindunginya dan untuk
mempertahankan kilauannya.
Membersihkan minyak, aspal, dan bahan
serupa dengan penghilang noda biasanya
akan menghilangkan lapisan lilin. Pastikan
B9007101 untuk melakukan wax ulang pada area-
• Pembersihan dengan air di komparte- area ini bahkan jika sisi lain kendaraan yang
men motor termasuk pembersihan belum perlu di wax.
dengan menggunakan air yang ber-
tekanan tinggi dapat menyebabkan PEMBERITAHUAN
kegagalan sirkuit listrik yang terletak di • Menyeka debu atau kotoran dari bodi
kompartemen kendaraan. dengan kain kering akan menggores
permukaannya.
• Jangan biarkan air atau cairan lain me-
ngenai komponen listrik/ elektronik di • Jangan gunakan wol baja, pembersih
dalam kendaraan karena air atau cairan abrasif, atau deterjen kuat yang
mengandung zat yang sangat basa
lain dapat mengalir ke kompartemen atau kaustik pada bagian aluminium
motor melalui bagasi depan dan berlapis krom atau anodized. Hal ini
merusak komponen listrik/ elektronik. dapat mengakibatkan kerusakan pada
lapisan pelindung dan menye-babkan
PEMBERITAHUAN perubahan warna atau kerusakan cat.
Kendaraan dengan lapisan cat matte (jika
dilengkapi) PEMBERITAHUAN
Jangan gunakan pembersihan kendaraan Kendaraan dengan lapisan cat matte (jika
otomatis dengan sikat yang berputar karena dilengkapi)
dapat merusak permukaan kendaraan Anda. Jangan gunakan pelindung poles seperti
Pembersih uap yang membasuh permukaan deterjen, abrasif, dan bahan poles. Jika
kendaraan dengan temperatur tinggi dapat menggunakan wax, segera lepaskan wax
menyebabkan oli merekat dan meninggalkan menggunakan pembersih silikon dan jika ada
noda yang sulit dihilangkan. kotoran aspal atau getah pada permukaan,
Gunakan kain yang lembut (misalnya. kain gunakan pembersih aspal / getah untuk
microfiber atau spon) saat mencuci membersihkan. Namun, berhati-hatilah agar
kendaraan dan keringkan dengan handuk tidak memberi terlalu banyak tekanan pada
mikrofiber. Saat Anda mencuci kendaraan area yang dicat.
dengan tangan, Anda tidak boleh meng- Memperbaiki kerusakan
gunakan pembersih yang dilapisi lilin. Jika Goresan yang dalam atau goresan yang
permukaan kendaraan terlalu kotor (pasir, tipis pada permukaan yang dicat harus
kotoran, debu, kontaminasi, dll.), Bersihkan segera diperbaiki. Logam yang tergores akan
permukaan tersebut dengan air sebelum cepat berkarat dan dapat melebar sehingga
mencuci kendaraan. memerlukan biaya perbaikan yang lebih
besar.
Waxing
Lapisan wax (lilin) yang baik berfungsi seba- PEMBERITAHUAN
gai penghalang antara cat kendaraan Anda Jika kendaraan Anda rusak dan memerlukan
dan kontaminasi. Menjaga lapisan wax yang perbaikan atau penggantian logam, pastikan
9-45
Perawatan

bengkel menggunakan bahan anti korosi Tepi bawah pintu, panel bawah, dan rangka
pada bagian yang diperbaiki atau diganti. memiliki lubang pembuangan yang tidak
boleh tersumbat oleh kotoran; air yang tidak
PEMBERITAHUAN keluar di area ini dapat menyebabkan karat.
Kendaraan dengan cat matte (jika
dilengkapi) PERINGATAN
Jika kendaraan bercat matte, tidak mungkin Setelah mencuci kendaraan, uji rem sambil
untuk memodifikasi hanya pada area yang mengemudi perlahan untuk melihat apakah
rusak dan memerlukan perbaikan pada terkena air. Jika kinerja pengereman
seluruh bagian. Jika kendaraan rusak dan terganggu, keringkan rem dengan mene-
diperlukan pengecatan, kami sarankan agar rapkannya secara ringan sambil memperta-
kendaraan Anda dicat dan diperbaiki oleh hankan kecepatan ke depan secara perlahan.
dealer resmi HYUNDAI. Berhati-hatilah,
karena sulit untuk mengembalikan kualitas Perawatan roda aluminium
perbaikan.
Roda aluminium dilapisi dengan lapisan
Perawatan pada logam yang meng- pelindung yang bening.
kilap • Jangan gunakan pembersih abrasif,
• Untuk menghilangkan getah jalan dan senyawa pemoles, pelarut, atau sikat
serangga, gunakan pembersih getah, kawat pada roda aluminium.
bukan alat pengikis atau benda tajam • Bersihkan roda saat dingin.
lainnya. • Gunakan hanya sabun lembut atau
• Untuk melindungi permukaan bagian deterjen netral, dan bilas dengan air
logam yang mengkilap dari korosi, bersih. Juga, bersihkan roda setelah
oleskan pelapis wax atau pengawet berkendaraan di jalan yang mengan-
krom dan gosokkan sampai berkilau. dung kadar garam.
• Selama cuaca dingin atau di daerah • Jangan mencuci roda dengan sikat cuci
pantai, lapisi bagian logam yang mobil berkecepatan tinggi.
mengkilap dengan lapisan wax atau
pengawet yang lebih kuat. Jika perlu, • Jangan menggunakan pembersih yang
lapisi bagian-bagian tersebut dengan mengandung deterjen asam atau alkali.
petroleum jelly yang tidak korosif atau
senyawa pelindung lainnya. Perlindungan karat
Melindungi kendaraan Anda dari korosi
Perawatan Bagian Bawah Bodi Dengan menggunakan praktik desain dan
Kendaraan
konstruksi paling canggih untuk melindungi
Bahan korosif yang digunakan untuk menghi- korosi, HYUNDAI membuat kendaraan de-
langkan es dan salju dan pengontrol debu ngan kualitas terbaik. Namun, ini hanya
dapat terkumpul pada bagian bawah bodi bagian dari pekerjaan. Untuk mencapai
kendaraan. Jika bahan bahan ini tidak diber- ketahanan korosi jangka panjang yang dapat
sihkan, akan cepat berkarat pada bagian diberikan kepada kendaraan Anda, kerja
bawah bodi kendaraan seperti, rangka, alas
sama dan bantuan pemilik juga diperlukan.
lantai dan sistem pembuangan, meskipun
telah diperlakukan dengan perlindungan anti Penyebab umum korosi
karat. Penyebab korosi paling umum pada
Cuci bagian bawah bodi kendaraan dan kendaraan Anda adalah:
bukaan roda dengan air hangat atau dingin • Garam jalan, kotoran, dan uap air yang
sebulan sekali, setelah berkendaraan off dibiarkan menumpuk di bawah
road dan pada akhir musim dingin. Berikan kendaraan.
perhatian khusus pada area ini karena sulit
untuk melihat semua lumpur dan kotoran. • Pengelupasan cat atau lapisan pe-
Akan lebih berbahaya daripada kotor karena lindung oleh batu, kerikil, abrasi atau
debu jalanan tanpa membersihkannya.

9-46
 9
goresan kecil dan penyok yang mem- bersihkan bagian bawah kendaraan
buat logam yang tidak terlindungi oleh Anda setidaknya sebulan sekali dan
cat akan terkena korosi. pastikan untuk membersihkan bagian
bawahnya secara menyeluruh ketika
Area korosi tinggi musim dingin berakhir.
Jika Anda tinggal di daerah di mana • Saat membersihkan bagian bawah
kendaraan Anda sering terpapar bahan kendaraan, perhatikan komponen di
korosif, perlindungan korosi sangat penting. bawah fender dan area lain yang tidak
Beberapa penyebab umum yang bisa terlihat. Lakukan pekerjaan yang
mempercepat korosi adalah garam jalan, menyeluruh, hanya dengan membasahi
bahan kimia pengontrol debu, udara laut lumpur yang menumpuk daripada
dan polusi industri. membasuhnya akan mempercepat ko-
rosi daripada mencegahnya. Air dan uap
Kelembaban menyebabkan korosi yang bertekanan tinggi sangat efektif
Kelembaban akan menciptakan kondisi di dalam menghilangkan penumpukan
mana korosi paling mungkin terjadi. Seba- lumpur dan material korosif.
gai contoh, percepatan korosi yang dise- • Saat membersihkan panel pintu bawah,
babkan oleh kelembaban tinggi, terutama panel rocker, dan rangka, pastikan
ketika temperatur tepat di atas titik beku. lubang pembuangan tetap terbuka agar
Dalam kondisi seperti itu, bahan korosif tetap uap air dapat keluar dan tidak terjebak
kontak dengan permukaan kendaraan oleh di dalam untuk mempercepat korosi.
uap air yang lambat menguap. Jaga agar garasi Anda tetap kering
Lumpur sangat korosif karena lambat me- Jangan memarkir kendaraan Anda di garasi
ngering dan menahan kelembaban saat yang lembab dan berventilasi buruk. Ini men-
bersentuhan dengan kendaraan. Meskipun ciptakan lingkungan yang menguntungkan
untuk korosi. Khususnya jika Anda mencuci
lumpur tampak kering, lumpur masih dapat
kendaraan di garasi atau membawanya ke
mempertahankan kelembaban dan me- garasi ketika masih basah atau tertutup salju,
ningkatkan korosi. es, atau lumpur. Bahkan garasi yang panas
Temperatur yang tinggi juga dapat mem- dapat berkontribusi terhadap korosi kecuali
percepat korosi pada bagian-bagian yang jika berventilasi baik sehingga kelembaban
tidak memiliki ventilasi yang baik sehingga tersebar.
uap air dapat tersebar. Untuk semua alasan Menjaga cat dan trim dalam kondisi baik
ini, sangat penting untuk menjaga kendaraan Goresan atau goresan kecil harus ditutup
Anda tetap bersih dan bebas dari lumpur dengan cat “touch-up” sesegera mungkin
atau penumpukan material lainnya. Ini untuk mengurangi kemungkinan korosi. Jika
tidak hanya berlaku untuk permukaan yang plat metal terkelupas, direkomendasikan
terlihat, tetapi terutama pada bagian bawah untuk di lakukan pengecatan.
kendaraan. Kotoran burung sangat korosif dan dapat
Untuk membantu mencegah korosi merusak permukaan yang dicat hanya dalam
Jaga kebersihan kendaraan Anda beberapa jam. Selalu bersihkan kotoran
burung sesegera mungkin.
Cara terbaik untuk mencegah korosi adalah
menjaga kendaraan Anda tetap bersih dan
bebas dari bahan korosif. Perhatian pada
Merawat interior
bagian bawah kendaraan sangat penting.
Tindakan pencegahan umum untuk
• Jika Anda tinggal di daerah dengan
interior
korosi tinggi — di mana mengandung
garam jalan, di dekat laut, daerah Cegah bahan kimia seperti parfum, minyak
dengan polusi industri, hujan asam, dll. kosmetik, krim matahari, pembersih tan-
— Anda harus lebih berhati hati untuk gan, dan pengharum ruangan agar tidak
mencegah korosi. Di musim dingin,
9-47
Perawatan

mengenai bagian interior karena dapat Kulit (jika dilengkapi)

menyebabkan kerusakan atau perubahan
warna. Jika bahan tersebut terkena bagian • Fitur jok kulit
interior, segera bersihkan. Lihat instruksi - Kulit dibuat dari kulit hewan, yang
berikut untuk cara yang tepat member- melalui proses khusus agar bisa
sihkan vinyl kendaraan yang benar. digunakan. Karena ini adalah produk
alami, setiap bagian akan berbeda
PEMBERITAHUAN dalam ketebalan atau kepadatan.
• Jangan pernah membiarkan air atau Kerutan dapat muncul sebagai hasil
cairan lain kontak dengan komponen alami dari peregangan dan penyusu-
listrik/elektronik di dalam kendaraan tan tergantung pada temperatur dan
karena dapat merusaknya. kelembaban.
• Saat membersihkan produk kulit (roda - Kursi terbuat dari kain yang dapat
kemudi, kursi, dll.), Gunakan deterjen diregangkan untuk meningkatkan
netral atau larutan dengan kadar alkohol kenyamanan.
yang rendah. Jika Anda menggunakan
- Bagian yang menyentuh tubuh akan
larutan berkadar alkohol tinggi atau
melengkung dan area penahan samp-
deterjen asam/ alkali, warna kulit jok
ing akan memberikan kenyamanan
bisa memudar atau permukaannya bisa
dan stabilitas berkendaraan.
terkelupas.
- Kerutan dapat muncul secara alami
Membersihkan kain pelapis dan trim dari penggunaan. Itu bukan kesala-
interior han produk.
Permukaan interior kendaraan PEMBERITAHUAN
Bersihkan debu dan kotoran agar lepas dari • Kerutan atau lecet yang muncul
permukaan interior dengan sapu ijuk atau secara alami dari penggunaan tidak
vacuum cleaner. Jika perlu, bersihkan ditanggung oleh garansi.
permukaan interior dengan campuran air • Sabuk dengan aksesoris logam,
hangat dan pembersih ringan non-deterjen ritsleting atau kunci di dalam saku
(test semua pembersih pada area yang belakang dapat merusak kain kursi.
tersembunyi sebelum digunakan). • Pastikan kursi tidak basah. Ini dapat
mengubah sifat kulit alami.
Kain • Jeans atau pakaian yang bisa me-
jika dilengkapi mutihkan dapat mencemari per-
Bersihkan debu dan kotoran dari kain mukaan kain jok kursi.
dengan sapu injuk atau vacuum cleaner. • Merawat jok kulit
Bersihkan dengan larutan sabun ringan yang - Vakum kursi secara berkala untuk
disarankan untuk kain pelapis atau karpet. menghilangkan debu dan pasir di
Buang bercak kotoran segera dengan pem- kursi. Ini akan mencegah abrasi atau
bersih kain. Jika bercak kotoran tidak segera kerusakan kulit dan mempertahan-
dibersihkan, kain bisa ternoda dan warnanya kan kualitasnya.
bisa terpengaruhi. Selain itu, sifatnya yang - Usap cover jok kulit dengan kain
tahan api dapat berkurang jika material tidak kering atau lembut.
dirawat dengan baik. - Penggunaan cover jok kulit yang
tepat dapat mencegah abrasi pada
PEMBERITAHUAN cover dan membantu memperta-
Menggunakan apa pun selain pembersih hankan warnanya. Pastikan untuk
dan prosedur yang direkomendasikan dapat membaca instruksi dan berkonsultasi
dengan ahlinya ketika menggunakan
mempengaruhi penampilan kain dan sifat lapisan kulit atau bahan cover jok
tahan api. kursi.
9-48
 9
- Jok kulit berwarna muda (krem, krem
muda) mudah terkontaminasi dan
PEMBERITAHUAN
noda akan terlihat. Bersihkan kursi Jangan mengikis atau menggores bagian
sesering mungkin. dalam jendela belakang. Ini dapat me-
- Hindari menyeka dengan kain basah. ngakibatkan kerusakan pada grid defroster
Ini dapat menyebabkan permukaan jendela belakang.
jok kulit retak.
• Membersihkan jok kulit
- Bersihkan semua kotoran secara in-
stan. Lihat instruksi di bawah ini untuk
menghilangkan setiap kotoran.
- Produk kosmetik (tabir surya, bedak,
dll.)
Oleskan krim pembersih pada kain
dan usap tempat yang kotor. Bersih-
kan krim dengan kain basah dan
bersihkan air dengan kain kering.
- Minuman (kopi, minuman ringan,
dll).
Oleskan sedikit deterjen netral dan
bersihkan sampai kotoran tidak terli-
hat.
- Minyak
Bersihkan minyak dengan kain yang
bisa menyerap dan bersihkan dengan
penghilang noda yang hanya digu-
nakan untuk jok kulit alami.
- Permen karet
Keraskan permen karet dengan es dan
angkat secara perlahan.
Membersihkan tali sabuk pengaman
Bersihkan tali sabuk pengaman dengan
larutan sabun ringan yang disarankan untuk
membersihkan jok atau karpet. Ikuti instruksi
yang diberikan pada sabun. Jangan meng-
gunakan pemutih atau pewarna pada tali
sabuk karena ini dapat merapuhkan sabuk
pengaman.
Membersihkan kaca jendela bagian
dalam
Jika permukaan kaca bagian dalam
kendaraan berkabut (yaitu, ditutupi dengan
noda yang berminyak, berminyak), maka
kaca tersebut harus dibersihkan dengan
pembersih kaca. Ikuti petunjuk pada wadah
pembersih kaca.

9-49
Index

I
Index

A
Active air flap...................................................................................................................................6-44
Malfungsi .........................................................................................................................................6-44
Airbag - supplemental restraint system ........................................................................................3-35
Apa yang tejadi setelah air bag mengembang..............................................................................3-42
Bagaimana sistem air bag beroperasi?..........................................................................................3-39
Dimana air bags? .............................................................................................................................3-36
Label peringatan air bag .................................................................................................................3-48
Mengapa air bag saya tidak mengembang saat terjadi benturan? .............................................3-42
Merawat SRS....................................................................................................................................3-47
Tindakan pengamanan tambahan..................................................................................................3-47
All wheel drive (AWD)......................................................................................................................6-36
Tindakan pencegahan dalam kondisi darurat...............................................................................6-38
Aux Battery Saver+ (Penghemat Daya Baterai) .............................................................................1-43

B
Ban dan roda ............................................................................................................................2-12, 9-21
Ban dengan rasio aspek rendah.....................................................................................................9-26
Memeriksa tekanan udara ban .......................................................................................................9-22
Mengganti ban ................................................................................................................................9-23
Mengganti roda ...............................................................................................................................9-23
Mensejajarkan roda dan menyeimbangkan ban...........................................................................9-23
Merawat ban ....................................................................................................................................9-21
Merotasi ban ....................................................................................................................................9-22
Pelabelan pada dinding samping ban ...........................................................................................9-24
Perawatan ban.................................................................................................................................9-24
Tekanan udara saat ban dingin yang direkomendasikan..............................................................9-21
Traksi ban.........................................................................................................................................9-24
Baterai (12 V).....................................................................................................................................9-18
Label kapasitas baterai....................................................................................................................9-19
Mengisi ulang daya baterai .............................................................................................................9-19
Reset (mengatur ulang) item .........................................................................................................9-20
Untuk perawatan baterai terbaik....................................................................................................9-19
Berat kendaraan dan volume bagasi ..............................................................................................2-13
Blind-Spot Collision-Avoidance Assist (BCA) .................................................................................7-31
Malfungsi dan keterbatasan Blind-Spot Collision-Avoidance Assist...........................................7-35
Pengaturan Blind-Spot Collision-Avoidance Assist ......................................................................7-32
Pengoperasian Blind-Spot Collision-Avoidance Assist.................................................................7-33
Blind-Spot View Monitor (BVM)......................................................................................................7-55
Blind-Spot View Monitor mengalami malfungsi ...........................................................................7-56
Pengaturan Blind-Spot View Monitor ............................................................................................7-55
Pengoperasian Blind-Spot View Monitor.......................................................................................7-55
Bobot kendaraan .............................................................................................................................6-55
Kelebihan beban muatan................................................................................................................6-55
Bola lampu.......................................................................................................................................9-40
Mengganti lampu bagasi depan ....................................................................................................9-42
Mengganti lampu headlamp, lampu parkir, lampu sein, Daytime Running Lamp (DRL) ..........9-42
Mengganti lampu interior...............................................................................................................9-43
Mengganti lampu kombinasi belakang .........................................................................................9-42
Mengganti lampu plat nomor ........................................................................................................9-42
Mengganti lampu rem atas ............................................................................................................9-42
Mengganti lampu repeater samping..............................................................................................9-41
I-2
 I
C
Cairan gear reduksi..........................................................................................................................9-14
Cairan pembersih kaca....................................................................................................................9-14
Memeriksa level cairan pembersih kaca ........................................................................................9-14
Child Restraint System (CRS)..........................................................................................................3-28
Kami merekomendasikan: Anak-anak selalu di kursi belakang ...................................................3-28
Memasang Child Restraint System (CRS)......................................................................................3-30
Memilih Child Restraint System (CRS)...........................................................................................3-29
Coolant..............................................................................................................................................9-12

D
Daya bola lampu ...............................................................................................................................2-11
Defrosting dan defogging kaca depan ..........................................................................................5-83
Defroster kaca belakang .................................................................................................................5-84
Logika defogging.............................................................................................................................5-84
Untuk mencairkan es (defrosting) pada bagian luar kaca depan ................................................5-83
Untuk menghilangkan kabut (defogging) pada bagian dalam kaca depan ................................5-83
Dimensi...............................................................................................................................................2-9
Driver Attention Warning (DAW) ....................................................................................................7-50
Malfungsi dan keterbatasan Driver Attention Warning.................................................................7-52
Pengaturan Driver Attention Warning.............................................................................................7-51
Pengoperasian Driver Attention Warning .......................................................................................7-51

F
Filter udara kabin/ruangan .............................................................................................................9-15
Memeriksa filter................................................................................................................................9-15
Mengganti filter ................................................................................................................................9-15
Fitur interior.....................................................................................................................................5-89
Gantungan mantel...........................................................................................................................5-94
Jangkar/pengait karpet lantai ........................................................................................................5-94
Power outlet ....................................................................................................................................5-90
Sistem pengisian smartphone dengan wireless............................................................................5-92
Sunvisor............................................................................................................................................5-90
Tempat gelas/minuman..................................................................................................................5-89
USB charger ......................................................................................................................................5-91
Vehicle to load (V2L)........................................................................................................................5-93
Fitur tambahan kontrol iklim ..........................................................................................................5-85
Auto dehumidify (menghilangkan kelembaban udara secara otomatis)....................................5-86
Kontrol Otomatis yang Menggunakan Pengaturan Kontrol Iklim (untuk kursi pengemudi)......5-87
Pengeringan Otomatis A/C .............................................................................................................5-85
Sirkulasi udara saat menggunakan cairan washer ........................................................................5-87
Sistem Auto defogging....................................................................................................................5-85
Forward Collision Avoidance Assist (FCA) .......................................................................................7-4
Malfungsi dan keterbatasan Forward Collision-Avoidance Assist................................................7-18
Pengaturan Forward Collision-Avoidance Assist.............................................................................7-7
Pengoperasian Forward Collision-Avoidance Assist.......................................................................7-9
Forward/Reverse Parking Distance Warning (PDW) ....................................................................7-90
Malfungsi dan keterbatasan Forward/Reverse Parking Distance Warning.................................7-92
Pengaturan Forward/Reverse Parking Distance Warning............................................................7-90
Pengoperasian Forward/Reverse Parking Distance Warning .......................................................7-91

I-3
Index

Forward/side/reverse parking collision-avoidance assist (PCA)...............................................7-105

Malfungsi dan keterbatasan Parking Collision-Avoidance Assist...............................................7-108
Pengaturan Parking Collision-Avoidance Assist ..........................................................................7-105
Pengoperasian Parking Collision-Avoidance Assist ....................................................................7-106
Forward/Side/Reverse Parking Distance Warning (PDW) ...........................................................7-94
Malfungsi dan keterbatasan Parking Distance Warning ...............................................................7-97
Pengaturan Parking Distance Warning ..........................................................................................7-95
Pengoperasian Parking Distance Warning ....................................................................................7-95

G
Gear reduksi.......................................................................................................................................6-8
Pengoperasian gear reduksi .............................................................................................................6-8
Praktik mengemudi yang baik.........................................................................................................6-13
Tampilan pesan di cluster ................................................................................................................6-11

H
Head-up display (HUD) ...................................................................................................................5-50
Informasi Head-up display ..............................................................................................................5-51
Pengaturan Head-up display ..........................................................................................................5-50
Tindakan pencegahan ketika menggunakan Head-up display.....................................................5-51
High Beam Assist (HBA) ..................................................................................................................5-65
Malfungsi dan keterbatasan High Beam Assist.............................................................................5-66
Pengaturan High Beam Assist ........................................................................................................5-65
Pengoperasian High Beam Assist...................................................................................................5-65

I
Informasi perangkat lunak sumber terbuka...................................................................................2-17
Instrument cluster .............................................................................................................................4-2
Indikator pengukuran ........................................................................................................................4-3
Indikator perpindahan gear reduksi .................................................................................................4-5
Indikator power/pengisian daya.......................................................................................................4-3
Indikator State Of Charge (SOC) untuk baterai bertegangan tinggi..............................................4-4
Kontrol instrument cluster ................................................................................................................4-3
Lampu peringatan dan indikator ......................................................................................................4-6
Tampilan pesan di cluster................................................................................................................4-15
Intelligent Front-Lighting System (IFS) .........................................................................................5-62
Malfungsi dan keterbatasan sistem ...............................................................................................5-63
Pengaturan sistem...........................................................................................................................5-62
Pengoperasian sistem .....................................................................................................................5-62
Intelligent Speed Limit Assist (ISLA) ..............................................................................................7-45
Malfungsi dan keterbatasan Intelligent Speed Limit Assist .........................................................7-48
Pengaturan Intelligent Speed Limit Assist .....................................................................................7-46

I-4
 I
J
Jadwal perawatan dan servis ...........................................................................................................9-7
Jadwal perawatan normal ................................................................................................................9-8
Perawatan dalam kondisi penggunaan yang berat .......................................................................9-10
Jendela .............................................................................................................................................5-34
Power windows................................................................................................................................5-35
Jika ban Anda kempis (dengan Tire Mobility Kit) ..........................................................................8-10
Cara menyesuaikan tekanan ban ....................................................................................................8-15
Catatan tentang penggunaan yang aman dari Tire Mobility Kit....................................................8-11
Komponen Tire Mobility Kit .............................................................................................................8-12
Menggunakan Tire Mobility Kit saat ban kempis ...........................................................................8-12
Pengantar ..........................................................................................................................................8-11
Jika kendaraan tidak bisa dihidupkan .............................................................................................8-3
Pastikan level daya baterai EV tidak rendah pada indikator pengisian daya ................................8-3

K
Kap motor .........................................................................................................................................5-41
Bagasi depan....................................................................................................................................5-42
Membuka kap motor........................................................................................................................5-41
Menunutup kap motor .....................................................................................................................5-41
Karet wiper .......................................................................................................................................9-16
Memeriksa karet wiper ....................................................................................................................9-16
Mengganti karet wiper.....................................................................................................................9-16
Keterbatasan sistem pengereman regeneratif .............................................................................6-15
Menggunakan i-PEDAL....................................................................................................................6-16
Menggunakan sistem pengereman regeneratif ............................................................................6-14
Kompartemen penyimpanan .........................................................................................................5-88
Konsol penyimpanan posisi tengah ...............................................................................................5-88
Laci dashboard ................................................................................................................................5-89
Kondisi mengemudi tertentu .........................................................................................................6-45
Kondisi mengemudi yang berbahaya ............................................................................................6-45
Mengemudi di area banjir...............................................................................................................6-46
Mengemudi di jalan tol ...................................................................................................................6-46
Mengemudi pada kondisi hujan .....................................................................................................6-46
Mengemudi pada malam hari.........................................................................................................6-45
Menggoyangkan kendaraan ...........................................................................................................6-45
Menikung dengan halus..................................................................................................................6-45
Kursi ....................................................................................................................................................3-3
Kursi belakang ...................................................................................................................................3-11
Kursi berventilasi udara ...................................................................................................................3-18
Kursi depan.........................................................................................................................................3-5
Penghangat kursi..............................................................................................................................3-16
Rear Occupant Alert (ROA) ..............................................................................................................5-18
Sandaran kepala ...............................................................................................................................3-12
Tindakan pengamanan ......................................................................................................................3-5

I-5
Index

L
Label kompresor A/C .......................................................................................................................2-16
Label sertifikasi kendaraan .............................................................................................................2-15
Label spesifikasi dan tekanan ban..................................................................................................2-16
Lampu hazard ....................................................................................................................................8-2
Lampu interior .................................................................................................................................5-59
Lampu interior AUTO cut ...............................................................................................................5-59
Lampu...............................................................................................................................................5-54
Lampu eksterior...............................................................................................................................5-54
Sistem Welcome..............................................................................................................................5-58
Lane Following Assist (LFA) .............................................................................................................7-71
Malfungsi dan keterbatasan Lane Following Assist ......................................................................7-73
Pengaturan Lane Following Assist ..................................................................................................7-71
Pengoperasian Lane Following Assist.............................................................................................7-71
Lane Keeping Assist (LKA) ...............................................................................................................7-25
Malfungsi dan keterbatasan Lane Keeping Assist ........................................................................7-29
Pengaturan Lane Keeping Assist ....................................................................................................7-26
Pengoperasian Lane Keeping Assist...............................................................................................7-27

M
Manual Speed Limit Assist (MSLA) .................................................................................................7-43
Pengoperasian Manual Speed Limit Assist....................................................................................7-43
Menarik trailer .................................................................................................................................6-50
Jika Anda memutuskan untuk menarik trailer (Untuk Australia) ................................................6-50
Jika Anda memutuskan untuk menarik trailer (Untuk New Zealand)..........................................6-51
Mengemudi dengan menarik trailer ..............................................................................................6-52
Peralatan untuk menarik trailer ......................................................................................................6-51
Perawatan saat menarik trailer ......................................................................................................6-54
Mengakses kendaraan Anda.............................................................................................................5-5
Sistem Immobilizer ...........................................................................................................................5-9
Smart key ...........................................................................................................................................5-5
Mengemudi dalam situasi darurat ...................................................................................................8-2
Jika ban Anda kempis saat mengemudi..........................................................................................8-2
Jika kendaraan mati di perempatan atau persimpangan jalan .....................................................8-2
Jika kendaraan mati saat mengemudi ............................................................................................8-2
Mengemudi pada musim dingin ....................................................................................................6-47
Kondisi salju atau es ........................................................................................................................6-47
Tindakan pencegahan pada musim dingin...................................................................................6-49
Mengemudikan kendaraan listrik Anda.........................................................................................1-44
Memeriksa informasi mengemudi pada kendaraan listrik ...........................................................1-45
Memulai dan menghentikan kendaraan ........................................................................................1-44
Menggunakan fitur mode EV ..........................................................................................................1-26
Memeriksa informasi energi ............................................................................................................1-27
Memeriksa konfigurasi layar mode EV ...........................................................................................1-26
Menetapkan batas pemakaian daya baterai saat menggunakan Vehicle to Load (V2L)............1-32
Mengatur jadwal pengisian daya dan iklim ...................................................................................1-30
Mengatur waktu keberangkatan berikutnya..................................................................................1-29
Pengaturan fitur khusus kendaraan listrik......................................................................................1-32

I-6
 I
Menggunakan fitur V2L....................................................................................................................1-37
Menggunakan arus listrik di dalam kendaraan ..............................................................................1-40
Menggunakan daya listrik di luar kendaraan .................................................................................1-39
Pemecahan masalah V2L .................................................................................................................1-41
Tindakan pengamanan saat menggunakan fitur V2L ....................................................................1-37
Mengisi daya kendaraan listrik Anda ..............................................................................................1-10
Menggunakan pengisi daya AC .......................................................................................................1-16
Menggunakan pengisi daya DC .......................................................................................................1-18
Menggunakan pengisi daya portabel (ICCB) .................................................................................1-20
Mengisi daya kendaraan listrik Anda ......................................................................................1-10, 1-13
Mengunci pintu ...............................................................................................................................5-10
Fitur pengunci/pembuka pintu secara otomatis ..........................................................................5-15
Kunci pengaman anak pada pintu belakang .................................................................................5-16
Pengoperasian membuka kunci pintu dari luar kendaraan (Tipe elektrik) ..................................5-12
Pengoperasian membuka kunci pintu dari luar kendaraan (Tipe manual) .................................5-12
Pengoperasian mengunci pintu dari luar kendaraan (Tipe elektrik) ............................................5-11
Pengoperasian mengunci pintu dari luar kendaraan (Tipe manual) ...........................................5-10
Pengoperasian mengunci/membuka kunci pintu dari dalam kendaraan ...................................5-14
Menjumper baterai (Baterai 12V) .....................................................................................................8-4
Merawat tampilan kendaraan .......................................................................................................9-44
Merawat eksterior ..........................................................................................................................9-44
Merawat interior .............................................................................................................................9-47
Minyak rem ......................................................................................................................................9-13
Memeriksa level minyak rem ..........................................................................................................9-13

N
Nomor Identifikasi Kendaraan [Vehicle Identification Number (VIN)]........................................2-15
Nomor motor ....................................................................................................................................2-17

P
Pelumas dan kapasitas yang direkomendasikan ..........................................................................2-14
Pembaruan OTA sistem kendaraan ................................................................................................5-52
Memperbarui perangkat lunak .......................................................................................................5-53
Mempersiapkan pembaruan perangkat lunak ..............................................................................5-52
Mengunduh perangkat lunak .........................................................................................................5-52
Menyetujui pembaruan perangkat lunak ......................................................................................5-52
Pemberitahuan sistem bantuan pengemudi...................................................................................7-4
Penanganan kecelakaan atau kebakaran ......................................................................................1-55
Jika kendaraan listrik terbakar........................................................................................................1-56
Jika kendaraan listrik terendam air ................................................................................................1-56
Jika perlu menderek kendaraan listrik ...........................................................................................1-56
Mematikan daya baterai bertegangan tinggi.................................................................................1-55
Tindakan pencegahan lain jika kendaraan listrik mengalami kecelakaan ...................................1-57
Penderekan ......................................................................................................................................8-16
Bongkar pasang towing hook (kait derek) .....................................................................................8-17
Layanan derek..................................................................................................................................8-16
Pengaturan kendaraan (sistem infotainment) ..............................................................................4-27
Mengatur kendaraan Anda .............................................................................................................4-27

I-7
Index

Penjelasan item jadwal perawatan .................................................................................................9-11

Penjelasan kendaraan listrik Anda ....................................................................................................1-7
Karakteristik kendaraan listrik Anda ..................................................................................................1-7
Tindakan pencegahan lain untuk manajemen kendaraan listrik ....................................................1-9
Tindakan pengamanan untuk mengisi daya kendaraan listrik Anda ..............................................1-8
Perawatan dan servis ........................................................................................................................9-4
Tanggung jawab pemilik ...................................................................................................................9-4
Tindakan pencegahan perawatan yang dilakukan oleh pemilik ....................................................9-4
Perawatan yang dilakukan oleh pemilik ..........................................................................................9-5
Jadwal perawatan yang bisa dilakukan oleh pemilik......................................................................9-5
Pernyataan persetujuan ................................................................................................................7-134
Radar depan....................................................................................................................................7-134
Radar sudut belakang ....................................................................................................................7-134
Pintu pengisian daya .......................................................................................................................5-49
Power boot.......................................................................................................................................5-43
Kondisi pengoperasian power boot ...............................................................................................5-43
Mengoperasikan power boot..........................................................................................................5-44

R
Rear Cross-Traffic Collision-Avoidance Assist (RCCA) .................................................................7-82
Malfungsi dan keterbatasan Rear Cross-Traffic Collision-Avoidance Assist .............................7-86
Pengaturan Rear Cross-Traffic Collision-Avoidance Assist .........................................................7-82
Pengoperasian Rear Cross-Traffic Collision-Avoidance Assist....................................................7-83
Rear View Monitor (RVM) ................................................................................................................7-74
Malfungsi dan keterbatasan Rear View Monitor ...........................................................................7-77
Pengaturan Rear View Monitor.......................................................................................................7-74
Pengoperasian Rear View Monitor .................................................................................................7-75
Remote Smart Parking Assist 2 (RSPA 2) .......................................................................................7-111
Malfungsi dan keterbatasan Remote Smart Parking Assist........................................................7-128
Pengaturan Remote Smart Parking Assist ....................................................................................7-113
Pengoperasian Remote Smart Parking Assist ..............................................................................7-114
Reverse Parking Collision-Avoidance Assist (PCA).......................................................................7-99
Malfungsi dan keterbatasan Reverse Parking Collision-Avoidance Assist ................................7-101
Pengaturan Reverse Parking Collision-Avoidance Assist ............................................................7-99
Pengoperasian Reverse Parking Collision-Avoidance Assist .....................................................7-100
Roda kemudi ....................................................................................................................................5-22
Klakson .............................................................................................................................................5-23
Motor Driven Power Steering (MDPS) ...........................................................................................5-22
Pemanas roda kemudi.....................................................................................................................5-23
Tilt/Telescopic steering...................................................................................................................5-22

I-8
 I
S
Sabuk pengaman .............................................................................................................................3-20
Lampu peringatan sabuk pengaman ..............................................................................................3-21
Merawat sabuk pengaman .............................................................................................................3-28
Sistem penahanan sabuk pengaman .............................................................................................3-23
Tindakan pengaman tambahan pada sabuk pengaman ..............................................................3-26
Tindakan pengamanan pada sabuk pengaman ............................................................................3-20
Safe Exit Warning (SEW)..................................................................................................................7-39
Malfungsi dan keterbatasan Safe Exit Warning..............................................................................7-41
Pengaturan Safe Exit Warning ........................................................................................................7-40
Pengoperasian Safe Exit Warning ..................................................................................................7-40
Sebelum mengemudi ........................................................................................................................6-3
Sebelum memasuki kendaraan ........................................................................................................6-3
Sebelum menghidupkan kendaraan ................................................................................................6-3
Sekring..............................................................................................................................................9-27
Mengganti panel sekring di kompartemen motor ........................................................................9-28
Mengganti sekring di instrument panel .........................................................................................9-27
Penjelasan panel sekring/relay.......................................................................................................9-30
Sistem infotainment........................................................................................................................5-95
Antena ..............................................................................................................................................5-95
Bluetooth® Wireless Technology....................................................................................................5-96
Port USB ...........................................................................................................................................5-95
Remote control pada roda kemudi ................................................................................................5-95
Sistem infotainment ........................................................................................................................5-96
Voice recognition (Pengenalan suara) ...........................................................................................5-96
Sistem kontrol iklim otomatis.........................................................................................................5-70
Iklim...................................................................................................................................................5-72
Mode kontrol temperatur secara manual ......................................................................................5-73
Mode kontrol temperatur secara otomatis ....................................................................................5-72
Pengoperasian sistem.....................................................................................................................5-80
Perawatan sistem .............................................................................................................................5-81
Sistem kontrol yang terintegrasi dengan mode drive (2WD).......................................................6-39
Mode drive (mode mengemudi) ....................................................................................................6-39
Sistem kontrol yang terintegrasi dengan mode drive (AWD)......................................................6-40
Karakteristik mode drive .................................................................................................................6-43
Mode drive (mode mengemudi) ....................................................................................................6-40
Sistem memori yang terintegrasi ...................................................................................................5-20
Mengakses kursi dengan mudah (Fitur Seat Easy Access)............................................................5-21
Mengaktifkan ulang memori posisi ................................................................................................5-20
Mengatur ulang (reset) sistem........................................................................................................5-20
Menyimpan memori posisi .............................................................................................................5-20
Sistem pendingin udara (A/C) .........................................................................................................2-13
Sistem pengereman regeneratif (paddle shifter)..........................................................................6-14
One Pedal Driving.............................................................................................................................6-15
Sistem pengereman ........................................................................................................................6-22
Anti-lock Brake System (ABS).........................................................................................................6-29
Auto Hold..........................................................................................................................................6-27
Brake Disc Cleaning ........................................................................................................................6-29
Electronic Parking Brake (EPB) .......................................................................................................6-23
Electronic Stability Control (ESC)...................................................................................................6-30
Emergency Stop Signal (ESS) .........................................................................................................6-34
Hill-Start Assist Control (HAC)........................................................................................................6-33
Indikator keausan rem cakram .......................................................................................................6-23
Multi-Collision Brake (MCB) ...........................................................................................................6-34
Power-assist brakes.........................................................................................................................6-22
Praktik pengereman yang baik .......................................................................................................6-35
Vehicle Stability Management (VSM).............................................................................................6-33
I-9
Index

Smart boot........................................................................................................................................5-47
Smart Cruise Control (SCC).............................................................................................................7-56
Malfungsi dan keterbatasan Smart Cruise Control ......................................................................7-66
Pengaturan Smart Cruise Control...................................................................................................7-57
Pengoprasian Smart Cruise Control...............................................................................................7-58
Smart recuperation system.............................................................................................................6-17
Kondisi pengoperasian sistem smart recuperation ......................................................................6-18
Mengaktifkan/menonaktifkan sistem smart recuperation ...........................................................6-17
Menghentikan sementara sistem smart recuperation .................................................................6-19
Pengaturan level smart recuperation.............................................................................................6-18
Peringatan sistem karena terjadi masalah pada sensor ...............................................................6-19
Sensor depan (radar depan) ...........................................................................................................6-19
Tindakan pencegahan untuk smart recuperation system............................................................6-19
Spesifikasi kendaraan listrik ...........................................................................................................2-10
Spion .................................................................................................................................................5-25
Bantuan parkir..................................................................................................................................5-27
Spion dalam .....................................................................................................................................5-25
Spion luar .........................................................................................................................................5-26
Surround View Monitor (SVM) ........................................................................................................7-78
Malfungsi dan keterbatasan Surround View Monitor ...................................................................7-81
Pengaturan Surround View Monitor...............................................................................................7-78
Pengoperasian Surround View Monitor .........................................................................................7-79

T
Tampilan cluster ..............................................................................................................................4-23
Kontrol tampilan cluster .................................................................................................................4-23
Mode tampilan.................................................................................................................................4-23
Tampilan eksterior (Tampilan belakang) .........................................................................................2-3
Tampilan eksterior (Tampilan depan) ..............................................................................................2-2
Tampilan interior ...............................................................................................................................2-4
Tampilan kompartemen motor.................................................................................................2-8, 9-3
Tampilan konsol tengah....................................................................................................................2-5
Tampilan kontrol roda kemudi .........................................................................................................2-7
Tentang “Memulai kendaraan listrik Anda”.................................................................................... 1-6
Theft-alarm system ..........................................................................................................................5-17
Tindakan pengamanan penting .......................................................................................................3-2
Amankan semua anak .......................................................................................................................3-2
Bahaya air bag ...................................................................................................................................3-2
Gangguan pada pengemudi .............................................................................................................3-2
Jaga kendaraan Anda dalam kondisi yang aman untuk digunakan ..............................................3-2
Kontrol kecepatan kendaraan Anda.................................................................................................3-2
Selalu gunakan sabuk pengaman Anda...........................................................................................3-2
Tombol Start/Stop ............................................................................................................................6-4
Mematikan kendaraan ......................................................................................................................6-7
Menghidupkan kendaraan................................................................................................................6-6
Posisi tombol Start/Stop...................................................................................................................6-5
Remote start ......................................................................................................................................6-7
Tyre Pressure Monitoring System (TPMS) .......................................................................................8-7
Lampu indikator tekanan ban rendah .............................................................................................8-8
Memeriksa tekanan ban....................................................................................................................8-7
Mengganti ban yang menggunakan TPMS .....................................................................................8-9
Sistem pemantau tekanan ban (TPMS) ...........................................................................................8-7
Tanda posisi tekanan ban rendah dan tanda tekanan ban ............................................................8-8
I-10
 I
V
Volume bagasi depan yang tersedia ..............................................................................................2-13

W
Wide sunroof....................................................................................................................................5-38
Wipers dan washers ........................................................................................................................5-67
Washers kaca depan .......................................................................................................................5-68
Wipers kaca depan ..........................................................................................................................5-67

I-11
