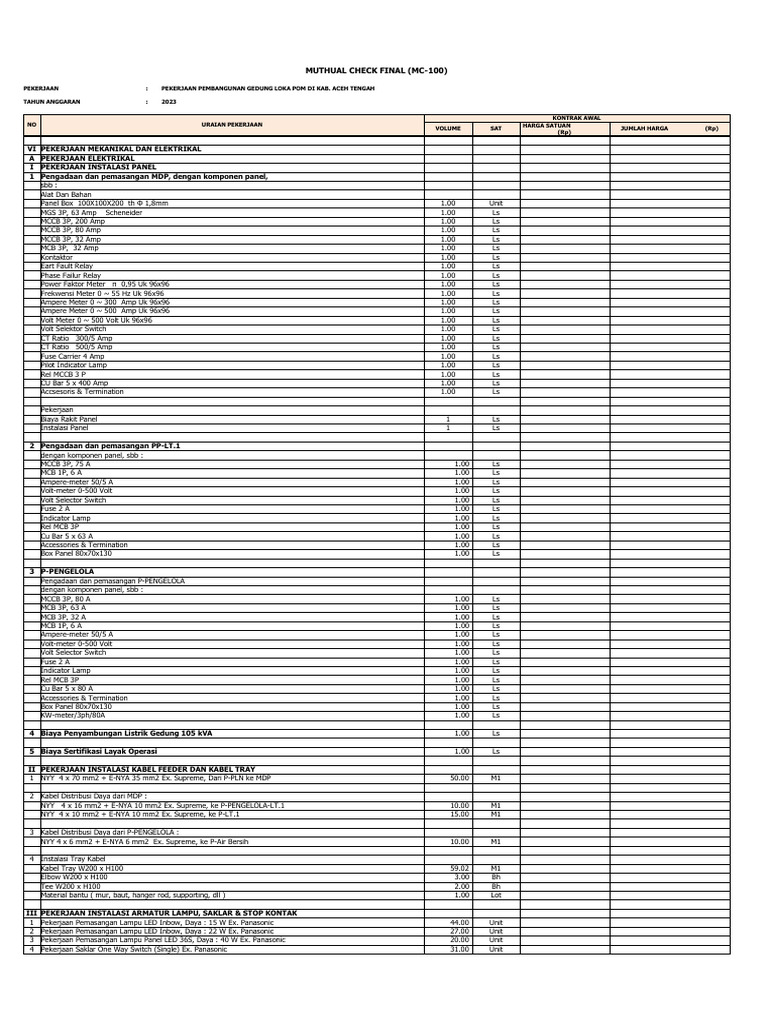

MUTHUAL CHECK FINAL (MC-100)

PEKERJAAN : PEKERJAAN PEMBANGUNAN GEDUNG LOKA POM DI KAB. ACEH TENGAH

TAHUN ANGGARAN : 2023

KONTRAK AWAL
NO URAIAN PEKERJAAN HARGA SATUAN
VOLUME SAT JUMLAH HARGA (Rp)
(Rp)

VI PEKERJAAN MEKANIKAL DAN ELEKTRIKAL

A PEKERJAAN ELEKTRIKAL
I PEKERJAAN INSTALASI PANEL
1 Pengadaan dan pemasangan MDP, dengan komponen panel,
sbb :
Alat Dan Bahan
Panel Box 100X100X200 th Φ 1,8mm 1.00 Unit
MGS 3P, 63 Amp Scheneider 1.00 Ls
MCCB 3P, 200 Amp 1.00 Ls
MCCB 3P, 80 Amp 1.00 Ls
MCCB 3P, 32 Amp 1.00 Ls
MCB 3P, 32 Amp 1.00 Ls
Kontaktor 1.00 Ls
Eart Fault Relay 1.00 Ls
Phase Failur Relay 1.00 Ls
Power Faktor Meter π 0,95 Uk 96x96 1.00 Ls
Frekwensi Meter 0 ~ 55 Hz Uk 96x96 1.00 Ls
Ampere Meter 0 ~ 300 Amp Uk 96x96 1.00 Ls
Ampere Meter 0 ~ 500 Amp Uk 96x96 1.00 Ls
Volt Meter 0 ~ 500 Volt Uk 96x96 1.00 Ls
Volt Selektor Switch 1.00 Ls
CT Ratio 300/5 Amp 1.00 Ls
CT Ratio 500/5 Amp 1.00 Ls
Fuse Carrier 4 Amp 1.00 Ls
Pilot Indicator Lamp 1.00 Ls
Rel MCCB 3 P 1.00 Ls
CU Bar 5 x 400 Amp 1.00 Ls
Accsesoris & Termination 1.00 Ls

Pekerjaan
Biaya Rakit Panel 1 Ls
Instalasi Panel 1 Ls

2 Pengadaan dan pemasangan PP-LT.1

dengan komponen panel, sbb :
MCCB 3P, 75 A 1.00 Ls
MCB 1P, 6 A 1.00 Ls
Ampere-meter 50/5 A 1.00 Ls
Volt-meter 0-500 Volt 1.00 Ls
Volt Selector Switch 1.00 Ls
Fuse 2 A 1.00 Ls
Indicator Lamp 1.00 Ls
Rel MCB 3P 1.00 Ls
Cu Bar 5 x 63 A 1.00 Ls
Accessories & Termination 1.00 Ls
Box Panel 80x70x130 1.00 Ls

3 P-PENGELOLA
Pengadaan dan pemasangan P-PENGELOLA
dengan komponen panel, sbb :
MCCB 3P, 80 A 1.00 Ls
MCB 3P, 63 A 1.00 Ls
MCB 3P, 32 A 1.00 Ls
MCB 1P, 6 A 1.00 Ls
Ampere-meter 50/5 A 1.00 Ls
Volt-meter 0-500 Volt 1.00 Ls
Volt Selector Switch 1.00 Ls
Fuse 2 A 1.00 Ls
Indicator Lamp 1.00 Ls
Rel MCB 3P 1.00 Ls
Cu Bar 5 x 80 A 1.00 Ls
Accessories & Termination 1.00 Ls
Box Panel 80x70x130 1.00 Ls
KW-meter/3ph/80A 1.00 Ls

4 Biaya Penyambungan Listrik Gedung 105 kVA 1.00 Ls

5 Biaya Sertifikasi Layak Operasi 1.00 Ls

II PEKERJAAN INSTALASI KABEL FEEDER DAN KABEL TRAY

1 NYY 4 x 70 mm2 + E-NYA 35 mm2 Ex. Supreme, Dari P-PLN ke MDP 50.00 M1

2 Kabel Distribusi Daya dari MDP :

NYY 4 x 16 mm2 + E-NYA 10 mm2 Ex. Supreme, ke P-PENGELOLA-LT.1 10.00 M1
NYY 4 x 10 mm2 + E-NYA 10 mm2 Ex. Supreme, ke P-LT.1 15.00 M1

3 Kabel Distribusi Daya dari P-PENGELOLA :

NYY 4 x 6 mm2 + E-NYA 6 mm2 Ex. Supreme, ke P-Air Bersih 10.00 M1

4 Instalasi Tray Kabel

Kabel Tray W200 x H100 59.02 M1
Elbow W200 x H100 3.00 Bh
Tee W200 x H100 2.00 Bh
Material bantu ( mur, baut, hanger rod, supporting, dll ) 1.00 Lot

III PEKERJAAN INSTALASI ARMATUR LAMPU, SAKLAR & STOP KONTAK

1 Pekerjaan Pemasangan Lampu LED Inbow, Daya : 15 W Ex. Panasonic 44.00 Unit
2 Pekerjaan Pemasangan Lampu LED Inbow, Daya : 22 W Ex. Panasonic 27.00 Unit
3 Pekerjaan Pemasangan Lampu Panel LED 36S, Daya : 40 W Ex. Panasonic 20.00 Unit
4 Pekerjaan Saklar One Way Switch (Single) Ex. Panasonic 31.00 Unit
 5 Pekerjaan Saklar Two Way Switch (Double) Ex. Panasonic 8.00 Unit
6 Pekerjaan Stop Kontak Dinding Ex. Panasonic 53.00 Unit

7 Pekerjaan Instalasi Penerangan NYM 3 x 2,5 mm2, Ex. Supreme + PVC Conduit dia.20 untuk Lampu 91.00 Unit

8 Pekerjaan Instalasi Penerangan NYM 3 x 2,5 mm2,Ex. Supreme + PVC Conduit dia.20 untuk Stop Kontak 53.00 Unit

IV PEKERJAAN INSTALASI SISTEM PERTANAHAN

1 Body Panel
Grounding Rod GIP 1' ( untuk R lebih kecil dari 2 ohm ) 1.00 bh
Copper Rod, kabel BC, clamp rod, Bar CU, kontrol Box
Termination R.Supporting Material 1.00 lot
Kabel BC 50 mm2 70.00 M1

V PEKERJAAN PENANGKAL PETIR (FARADAY)

1 AIR TERMINAL & TERMINATION NETWORK
15 x 500mm alumunium air rod 16.00 bh
15 mm Air terminal base 16.00 bh
25 x 3mm Bare Alumunium Tape 50.00 M1
Grey 25x3mm Non-Metallic DC tape clip 20.00 bh
25 x 3mm Alumunium Square tape clamp 18.00 bh

2 DOWN CONDUCTOR
25 x 3mm Bare Alumunium Tape 8.00 M1
Grey 25 x 3mm Non-Metallic DC tape clip 8.00 bh
25 x 3mm Alumunium Square tape clamp 15.00 bh

3 GROUNDING SYSTEM
Polymer Inspection Pit 4.00 bh
5/8" x 1800 mm Extensible Copperbond Rod 4.00 bh
5/8" Rod Coupling 4.00 bh
Exothermic weilding 6.00 bh
Stranded Bar copper conductor 70 mm 34.00 M1

4 MATERIAL SUPPORT
Mould for looping 1.00 unit
Powder 6.00 unit
Handle Clamp 1.00 unit
flint gun 1.00 unit

5 Perijinan
Biaya Perijinan Depnaker 1.00 lot

VI PEKERJAAN FIRE ALARM

1 PERALATAN UTAMA FIRE ALARM SYSTEM
Pengadaan dan pemasangan peralatan Sistem Fire Alarm
ditempatkan di Ruang Kontrol secara lengkap termasuk peng-
kabelan dan koneksi meliputi peralatan sesuai diuraikan dlm
Gambar dan Spesifikasi Teknis, tetapi tidak terbats pada item
sebagai berikut :
MCFA, kapasitas 10 Zone Ex. Tonata 1.00 unit
MDF, kapasitas 10 Zone Ex. Tonata 1.00 set
Rectifier 1.00 bh
Power Surge Arrester 1.00 bh
Battery & Charger 4 jam 1.00 bh
Grounding u/ MCFA dan Surge Arrester ( R < 0,5 Ohm ) 1.00 lot

2 INSTALASI KABEL FEEDER FIRE ALARM

Kabel NYA 5 x 2 x 2,5 mm2 Ex. Supreme in conduit Dia.32 dari MCFA ke MDF 28.00 m
Kabel NYA 3 x 2 x 2,5 mm2 Ex. Supreme in conduit Dia.32 dari MDF ke TB-FA-LT.1 1.00 m

3 PERALATAN PENGINDERA dan PENANDA KEBAKARAN

Pengadaan dan pemasangan peralatan pengindera dan penan-
da kebakaran berikut alat / material bantu lainnya sesuai Gam-
bar dan Spesifikasi Teknis.
Lantai-1
Smoke Detector Ex. Tonata 36.00 bh
Manual push button 1.00 bh
Lampu Indikator 1.00 bh
Bell alarm 1.00 bh
End of Line Resistor 2.00 bh
TB-FA-LT.1 1.00 bh

VII PEKERJAAN CCTV

1 PERALATAN UTAMA CCTV
Digital Video Recorder (DVR) 1.00 unit
16 Channel Real Time Standalone DVR,
2 Ch Output, MPEG4, HDD 1 TB x 2
LCD Monitor 32" Ex. Samsung 1.00 bh
UPS 1 Kva Ex. Prolink 1.00 bh
Surge Arrester (15 KA) 1.00 bh
Grounding u/ MDF-CCTV dan Surge Arrester ( R < 1 Ohm ) 1.00 lot

2 INSTALASI CCTV
Lantai 1
Dome Camera Colour Fixed w/ Varifocal Lens Ex. HIKVISION MODEL: DS-2CE56H8T-AITZF 5MP ULTRA LOW
10.00 bh
LIGHT
Instalasi Camera Fixed Dome Indoor 10.00 ttk
Coaxial Cable (Kabel Data)
NYM 3 x 1,5 mm2 Ex. Supreme (Kabel Power)

VIII PEKERJAAN TATA SUARA

1 PERALATAN UTAMA TATA SUARA
MDF-SS 1.00 unit
Speaker selector 10 zone Ex. TOA 1.00 unit
Power amplifire (evac) 120 W Ex. TOA 1.00 unit
Equalizer 1.00 unit
 Mixer Pre-Amp 1.00 unit
Mic paging evac (di ruang operator) Ex. TOA Model: ZM 1.00 bh
Sirine module 1.00 set
UPS 1 Kva Ex. Prolink 1.00 bh
Surge Arrester (15 KA) 1.00 bh
Grounding u/ MDF-SS dan Surge Arrester ( R < 1 Ohm ) 1.00 lot

2 INSTALASI TATA SUARA

Lantai 1
Ceiling speaker 3 W Ex. TOA 34.00 bh
TBTS-LT.1 1.00 bh
Instalasi sound system (NYMHY 2 x 1,5 mm2) 34.00 ttk
JUMLAH VI.A

III PEKERJAAN PEMADAM KEBAKARAN

1 PERALATAN UTAMA
a Pekerjaan Pompa Elektrik
Pompa Hydrant Electric, c/w. acc. (dikerjakan pada tahap selanjutnya) - Unit
Type : 100 x 80 FSJA
Capapasitas : 800 ~ 2500 LPM
Head : 70 Mtr
Sealling : Mechanical Seal/Glad Packing
Motor Output : 55kW, 380 Volat, 50 Hz, 3 Ø, 3000 RPM
In x Outlet : 4 Inch x 3 Inch
C/W Motor, Coupling, Base Plate

Flexible Joint Ø 6" Flexible Joint Ø 6" 2.00 bh

Gate Valve Ø 6" 2.00 bh
Check Valve Ø 6" 1.00 bh
Flange Ø 6" 6.00 bh
Elbow Ø 6" 3.00 bh
Pressure Gauge 1.00 bh
Accessories 1.00 ls

b Pekerjaan Pompa Diesel (dikerjakan pada tahap selanjutnya)

Pompa Hydrant Diesel,
- Unit
c/w. acc.
Diesel Merk : Opsional
(FAWDE/FORWARD)
Kapasitas : 1980
Liter/menit (500 USGPM)
Total head : 80 meter
Pressure : 8 Bar ~ 10 Bar
Inlet : 4 Inchi
Outlet : 3 Inchi / 2,5 Inchi

Power : 60 hp @ 3000 RPM

Flexible Joint Ø 6" 2.00 bh

Gate Valve Ø 6" 2.00 bh
Check Valve Ø 6" 1.00 bh
Flange Ø 6" 6.00 bh
Elbow Ø 6" 3.00 bh
Pressure Gauge 1.00 bh
Accessories 1.00 ls

c Pekerjaan Pompa Jokey

Pompa Jockey Electric, c/w. acc. - Unit
Type : EVM 15N52.2
Capasitas : 100 Ltr/ Mnt
Head : 60 M
Power : 2,2 KW/3 HP/380 V/50 HZ/3 Ø/2850 RPM
Flexible Joint Ø 2½" 2.00 bh
Gate Valve Ø 2½" 2.00 bh
Check Valve Ø 2½" 1.00 bh
Flange Ø 2½" 6.00 bh
Elbow Ø 2½" 3.00 bh
Pressure Gauge 1.00 bh
Pressure Tank 500 ltr. c/w. acc. 1.00 unit
Accessories 1.00 ls

2 INSTALASI PIPA DAN PERALATAN

Lantai I
a Indoor Hydrant Box (IHB) c/w. Acessories 1½" 1.00 unit
- Elbow GIP 1½
- Hydrant Valve 1½"
- Hose Rack
- Fire Hose Canvas 1½ mm x 20 m c/w. Coupling
- Jet Nozzle 40 mm x 450 mm (1,5" x 45 cm)

b Pipa Ø 4" 15.00 m

c Pipa Ø 2½" 20.00 m
d Pipa Ø 1" 50.00 m
e Tee 4 x 4 x 4" 4.00 bh
f Tee 4 x 2½ x 4" 6.00 bh
g Tee 4 x 1 x 4" 8.00 bh
h Tee 2½ x 1 x 2½" 8.00 bh
i Tee 1 x 1 x 1" 8.00 bh
j Elbow Ø 4" 3.00 bh
k Elbow Ø 2½" 6.00 bh
l Elbow Ø 1" 5.00 bh
m Reducer 4 x 2½" 4.00 bh
n Reducer 2½ x 1" 6.00 bh
o Reducer 1 x ½" 26.00 bh
p Sprinkler Head ½" 50.00 bh
 3 ALAT PEMADAM API RINGAN (APAR)
Lantai 1
Fire Extinguisher Dry Chemical Powder, capacity 4.5 kg 3.00 set
c/w. Glass cabinet and bracket Ex. Tonata
JUMLAH VI.B.III

C PEKERJAAN SISTEM TATA UDARA

1 AC Split Deluxe Low Watt Ex. Panasonic 1 PK 8.00 Unit

2 Jasa Instalasi termasuk aksesoris pendukung dan Kabel Power 1.00 Lot
JUMLAH VI.C
TOTAL KESELURUHAN
PPN 11 %
JUMLAH TOTAL
 PEKERJAAN PEMBANGUNAN GEDUNG LOKA POM DI KAB. ACEH TENGAH

BREAK DOWN HARGA PENAWARAN PT. CITRA AQILA PROTEKSI

Tahun Anggaran : 2023 Rev: 0
Page :

Harga Satuan Harga Total

NO URAIAN PEKERJAAN Qty SAT
MATERIAL JASA MATERIAL JASA

VI PEKERJAAN MEKANIKAL DAN ELEKTRIKAL

A PEKERJAAN ELEKTRIKAL

I PEKERJAAN INSTALASI PANEL

1 Pengadaan dan Pemasangan MDP, dengan komponen panel,

Alat Dan Bahan - -

Panel Box 100X100X200 th Φ 1,8mm

MGS 3P, 63 Amp Scheneider

MCCB 3P, 200 Amp

MCCB 3P, 80 Amp

MCCB 3P, 32 Amp

MCB 3P, 32 Amp

Kontaktor

Eart Fault Relay

Phase Failur Relay

Power Faktor Meter π 0,95 Uk 96x96

Frekwensi Meter 0 ~ 55 Hz Uk 96x96

Ampere Meter 0 ~ 300 Amp Uk 96x96

Ampere Meter 0 ~ 500 Amp Uk 96x96

Volt Meter 0 ~ 500 Volt Uk 96x96

Volt Selektor Switch

CT Ratio 300/5 Amp

CT Ratio 500/5 Amp

Fuse Carrier 4 Amp

Pilot Indicator Lamp

Rel MCCB 3 P

CU Bar 5 x 400 Amp

Accsesoris & Termination

Pekerjaan

Biaya Rakit Panel

Instalasi Panel

2 Pengadaan dan Pemasangan PP-LT.1

MCCB 3P, 75A

MCB 1P, 6A

Ampere Meter 50/5 A

Volt-meter 0-500 Volt

Volt Selector Switch

Fuse 2 A

Indicator Lamp

Rel MCB 3P

Cu Bar 5 x 63 A

Accessories & Termination

Box Panel 80x70x130

3 P-Pengelola

dengan komponen panel, sbb :

MCCB 3P, 80 A

MCB 3P, 63 A

MCB 3P, 32 A

MCB 1P, 6 A

Ampere-meter 50/5 A

Volt-meter 0-500 Volt

Volt Selector Switch

Fuse 2 A

Indicator Lamp

Rel MCB 3P

Cu Bar 5 x 80 A

Accessories & Termination

Box Panel 80x70x130

KW-meter/3ph/80A
4 Biaya Penyambungan Listrik Gedung 105 kVA

5 Biaya Sertifikasi Layak Operasi

II PEKERJAAN INSTALASI KABEL FEEDER DAN KABEL TRAY

1 NYY 4 x 70 mm2 + E-NYA 35 mm2 Ex. Supreme, Dari P-PLN ke MDP

2 Kabel Distribusi Daya dari MDP :

NYY 4 x 16 mm2 + E-NYA 10 mm2 Ex. Supreme, ke P-PENGELOLA-LT.1

NYY 4 x 10 mm2 + E-NYA 10 mm2 Ex. Supreme, ke P-LT.1

3 Kabel Distribusi Daya dari P-PENGELOLA :

NYY 4 x 6 mm2 + E-NYA 6 mm2 Ex. Supreme, ke P-Air Bersih

4 Instalasi Tray Kabel

Kabel Tray W200 x H100

Elbow W200 x H100

Tee W200 x H100

Material bantu ( mur, baut, hanger rod, supporting, dll )

III PEKERJAAN INSTALASI ARMATUR LAMPU, SAKLAR & STOP KONTAK

1 Pekerjaan Pemasangan Lampu LED Inbow, Daya : 15 W Ex. Panasonic

2 Pekerjaan Pemasangan Lampu LED Inbow, Daya : 22 W Ex. Panasonic

3 Pekerjaan Pemasangan Lampu Panel LED 36S, Daya : 40 W Ex. Panasonic

4 Pekerjaan Saklar One Way Switch (Single) Ex. Panasonic

5 Pekerjaan Saklar Two Way Switch (Double) Ex. Panasonic

6 Pekerjaan Stop Kontak Dinding Ex. Panasonic

7 Pekerjaan Instalasi Penerangan NYM 3 x 2,5 mm2, Ex. Supreme + PVC Conduit dia.20 untuk Lampu

8 Pekerjaan Instalasi Penerangan NYM 3 x 2,5 mm2,Ex. Supreme + PVC Conduit dia.20 untuk Stop Kontak

IV PEKERJAAN INSTALASI SISTEM PERTANAHAN

1 Body Panel

Grounding Rod GIP 1' ( untuk R lebih kecil dari 2 ohm )

Copper Rod, kabel BC, clamp rod, Bar CU, kontrol Box

Termination R.Supporting Material

Kabel BC 50 mm2

V PEKERJAAN PENANGKAL PETIR (FARADAY)

1 AIR TERMINAL & TERMINATION NETWORK

15 x 500mm alumunium air rod

15 mm Air terminal base

25 x 3mm Bare Alumunium Tape

Grey 25x3mm Non-Metallic DC tape clip

25 x 3mm Alumunium Square tape clamp

2 DOWN CONDUCTOR

25 x 3mm Bare Alumunium Tape

Grey 25 x 3mm Non-Metallic DC tape clip

25 x 3mm Alumunium Square tape clamp

3 GROUNDING SYSTEM

Polymer Inspection Pit

5/8" x 1800 mm Extensible Copperbond Rod

5/8" Rod Coupling

Exothermic weilding

Stranded Bar copper conductor 70 mm

4 MATERIAL SUPPORT

Mould for looping

Powder

Handle Clamp

flint gun

5 PERIJINAN

Biaya Perijinan Depnaker

VI PEKERJAAN FIRE ALARM

1 PERALATAN UTAMA FIRE ALARM SYSTEM

Pengadaan dan pemasangan peralatan Sistem Fire Alarm ditempatkan di Ruang Kontrol secara lengkap termasuk peng-kabelan dan koneksi
meliputi peralatan sesuai diuraikan dlm Gambar dan Spesifikasi Teknis, tetapi tidak terbats pada item sebagai berikut :

MCFA, kapasitas 10 Zone Ex. Tonata

MDF, kapasitas 10 Zone Ex. Tonata

Rectifier

Power Surge Arrester

 Battery & Charger 4 jam

Grounding u/ MCFA dan Surge Arrester ( R < 0,5 Ohm )

2 INSTALASI KABEL FEEDER FIRE ALARM

Kabel NYA 5 x 2 x 2,5 mm2 Ex. Supreme in conduit Dia.32 dari MCFA ke MDF

Kabel NYA 3 x 2 x 2,5 mm2 Ex. Supreme in conduit Dia.32 dari MDF ke TB-FA-LT.1

3 PERALATAN PENGINDERA DAN PENANDA KEBAKARAN

Pengadaan dan pemasangan peralatan pengindera dan penanda kebakaran berikut alat / material bantu lainnya sesuai Gambar dan
Spesifikasi Teknis.
 1 Unit 1,330,000 400,000 1,330,000 400,000

1 Unit 1,260,000 400,000 1,260,000 400,000

160 Mtr 105,000 65,000 16,800,000 10,400,000

100 Mtr 119,000 85,000 11,900,000 8,500,000

1 Unit 1,890,000 400,000 1,890,000 400,000

1 Unit 1,260,000 400,000 1,260,000 400,000

1 Unit 1,120,000 250,000 1,120,000 250,000

15,000,000 8,500,000 15,000,000 8,500,000

1 Lot
25,000,000 - 25,000,000
1 Lot
Total 50,560,000 54,250,000

Terbilang : Dua Ratus Sembilan Puluh Enam Juta Enam Ratus Sembilan Puluh Ribu Rupiah Total Material + Jasa 104,810,000

Medan, 15 November 2023

PT. CITRA AQILA PROTEKSI

ASWAR, S.T.

DIREKTUR
