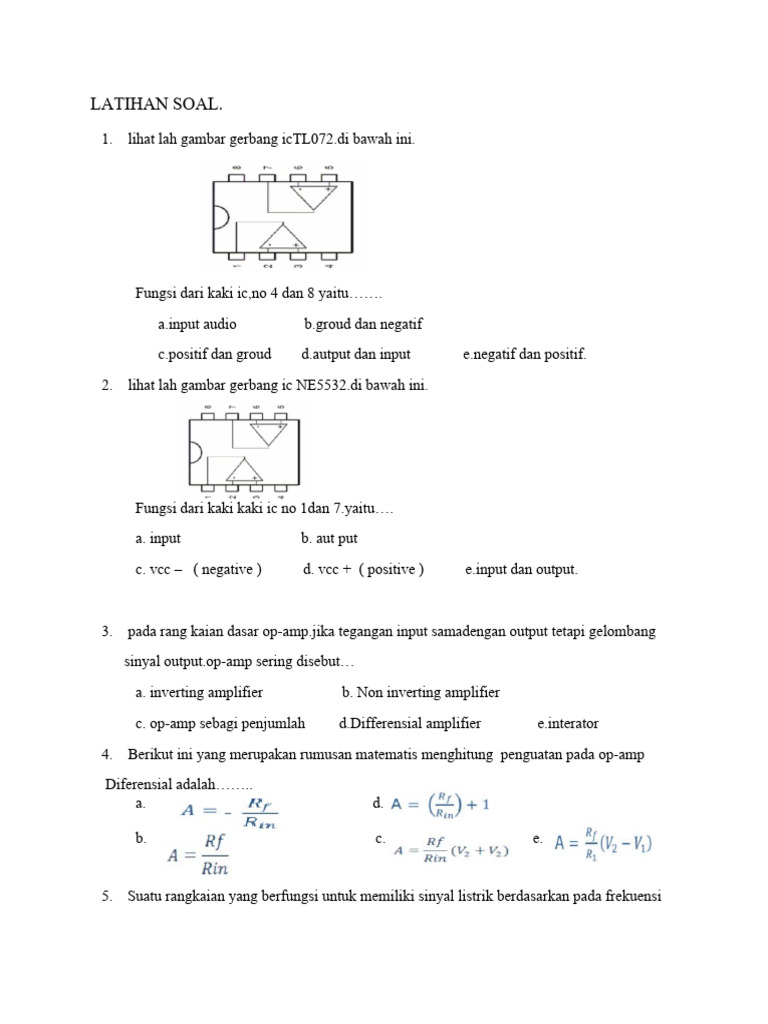

LATIHAN SOAL.

1. lihat lah gambar gerbang icTL072.di bawah ini.

Fungsi dari kaki ic,no 4 dan 8 yaitu…….

a.input audio b.groud dan negatif
c.positif dan groud d.autput dan input e.negatif dan positif.
2. lihat lah gambar gerbang ic NE5532.di bawah ini.

Fungsi dari kaki kaki ic no 1dan 7.yaitu….

a. input b. aut put
c. vcc – ( negative ) d. vcc + ( positive ) e.input dan output.

3. pada rang kaian dasar op-amp.jika tegangan input samadengan output tetapi gelombang
sinyal output.op-amp sering disebut…
a. inverting amplifier b. Non inverting amplifier
c. op-amp sebagi penjumlah d.Differensial amplifier e.interator
4. Berikut ini yang merupakan rumusan matematis menghitung penguatan pada op-amp
Diferensial adalah……..
a. d.

b. c. e.

5. Suatu rangkaian yang berfungsi untuk memiliki sinyal listrik berdasarkan pada frekuensi
 sinyal masukan………..
a. filter b. Osilator
c. op-amp d. komperator e. isolator

6. 1ed pada radio /pada tv ber fungsi sebagai…….

a.indikator b.penguat gelombang
c.penerima sinyal d.penguat audio e.pemancar frekwensi
7. Suatu resistor 10K ohm mempunyai warna……….
a.merah, hitam, merah,emas b.coklat,hitam,kuning emas.

c.coklat,hitam,oren,emas. d.coklat,hitam merah,emas. e. coklat hitam emas emas

8. Alat yang digunakan untuk mengukur suatu besaran atau nilai disebut…
a. Meteran b. Instrumen pengukuran
c. Penggaris d. Timbangan e.termometer
9. Untuk mengukur tegangan listrik AC, maka selector switch pada AVO meter harus pada
posisi…
a. Ω b. ACV
c. DCV d. DCA e.Amper meter.
10. 5. Manakah dari pernyatan berikut yang termasuk beban induktif…
a. Lampu pijar b. Motor kapasitor
c. Transformator d. Saklar e.steker
11. Rangkaian op-amp di samping, jika resistor seri R2=10k dan resistor umpan-balik
R1=15 k, maka angka penguatan tegangannya akan sebesar …

A. - 150
B. 150
C. 1500
D. -1500
E. 15

12. Komponen elektronika yang dalam pengoperasiannya tidak memerlukan sumber tenaga
atau
sumber arus sendiri disebut….
A. Komponen pasif
B. Komponen aktif
C. Komponen elektronikass
 D. Komponen listrik
E. Komponen energi

13. .Suatu resistor 100K ohm mempunyai warna……….

a.coklat, merah., merah,emas b.coklat,hitam,kuning emas.
c.coklat,hitam,oren,emas. d.coklat,hitam merah,emas. e.coklat,hijau,oren,emas.

Gambar untuk soal nomor 9-11.

14. Jika jarum menunjuk dan berhenti di tengah-tengah angka 10 dan 5 pada ohm meter skala
x100, maka berapakah nilai tahanannya…
a. 80 Ω b. 70 Ω
c. 60 Ω d. 75 Ω e .65 Ω

15. Jika jarum menunjuk dan berhenti di angka 2 lebih satu garis pada VDC skala 10, maka
berapakah nilai tegangannya…
a. 2,2 VDC b. 2,4 VDC
c. 2,6 VDC d. 2,2 VAC e.22VDC
16. Jika jarum menunjuk dan berhenti di angka 200 lebih 4 garis pada VAC skala 250, maka
berapakah nilai tegangannya…
a. 210 VAC b. 220 VAC
c. 240 VAC d. 220 VDC e.224 VAC
17. . Suatu resistor 15 K ohm mempunyai warna……….
a. coklat, merah., merah,emas b. coklat,hitam,kuning emas.
18. fungsi dari resistor tetap adalah………
a. penghambat arus listrik
b. penghambat arus listrik yang dapat nilainya diubah
 c. penyimpan muatan listrik
d.pembuangan arus listrik
e.penghantar arus listrik bercabang

19. Satuan tegangan listrik adalah ….

A. Ampere (A) B. Volt (V)
C. Ohm (Ω) D. Watt (W) E. Joule (J)
20. Perhatikan gambar rangkaian inverting OP-AMP di bawah ini !

Berapa penguatan tegangan dari rangkaian OP-AMP diatas adalah ...

a. 10 X b. – 10 X c. 15 X d. – 15 X e. 100 X
21. Jika R1 = 10Ω, R2 = 20Ω dan R3 = 20Ω, hitung besarnya nilai resistor pengganti pada rangkaian
dibawah!
a.5 Ω b.10 Ω
c.20 Ω d.40 Ω e.50 Ω

22. Satuan tahanan listrik dinyatakan dengan huruf ….

A. V B. R
C. I D. E E. W
23. diode yang bekerja pada daerah breakdown atau daerah kerja reverse bias adalah ….
A. Diode zener B. Diode penyerah
C. diode laser D. diode foto E. diode trafo
24. Sebuah rangkaian intalasi sepiker aktif stereo.ketika kita nyalakan tiba tiba sepiker tidak
bunyi sebelah sedang kan untuk.rang kaian intalasi maupun komponen tidak rusak.
Maka kita harus melang kah menggambil tindakan untuk memutar dan
menggimbangkan pada posisi…
a..Low / bass b..Mid / midle
c..Gain / Volume d. Hi / trible e..PAN / Balance
25. Fungsi dart LM7812 adalah......
a. Mematikan dan menyalakan power amplifier dengan kendali head unit
b. Sebagai pengaman power amplifier
 c. Pengatur besar kecil suara d. Sebagai pengaman speaker
e. Penstabil tegangan
26. Yang termasuk jenis filter aktif ,kecuali……..
a.Low pass filter b.Hi pass filter c.Oscilator d.band pass filter e.By pass filter
27. Sebuah rangkaian filter yang memberikan autput yang dapat dimulai pada frekuensi cut-
off
dan tidak mengeluarkan autput jika frekuensi input berada di bawah frekuensi

cut- off.disebut…..

a.Low pass filter c. Band pass filter.

b.Hi pass filter d.Band stop filter e.By pass filter.

28. 28. Tegangan masukan yang diperkuat oleh perolehan tegangan openlop untuk meng
hasilkan
tegangan keluaran yang di balikkan.lalutegangan keluaran kemudian di umpan balikan
ke masukan melalui resistor umpan balik (R2).ini akan menghasilkan………..
a. Arus bias input c.umpan balik negative
b.Tegangan offset d.Slew rate. . e.Cat off
29. Pada Rangkaian Dasar Op-Amp, Jika besar tegangan input sama dengan tegangan

outputtetapi gelombang sinyal input berbeda fase dengan gelombang sinyal output.
Op-amp inisering disebut ……
a.Inverting amplifier c.Op-amp sebagai penjumlah
b.Non-Inverting amplifier d.Differensial amplifier e. Arus bias input

30. Pada Rangkaian Dasar Op-Amp, Jika besar tegangan input sama dengan tegangan outputyang
gelombang sinyal input dengan gelombang sinyal outputnya memiliki fase yangsama atau
sefase. Op-amp ini sering disebut
a.Inverting amplifier
b.Non-Inverting amplifier d. Arus bias input
 c.Op-amp sebagai penjumlah e. Differensial amplifiet
31. Berikut ini adalah ciri-ciri Op-amp ideal, kecuali ……

a.Memiliki dua input dengan satu output b.Impedansi input tinggi

c.Impedansi output rendah d.Impedansi input berubah-ubah
e.memiliki tegangan yang setabil.

32. Gambar dibawah ini adalah rangkaian…

a.Penguat op-amp inverting c.Penguat diferensial

b.Penguat op-amp non-inverting d.Penjumlah e.CMRR
33. Gambar dibawah ini adalah rangkaian…

a.Penguat op-amp inverting

b.Penguat op-amp non-inverting
c.Penguat diferensial
d.Penjumlah
e.CMRR
34. Jika pada bodi tertulis 333 maka nilainya setara dengan........
a. 3,3 nF b. 33 nF
c. 330 pF d. 33 pF e. 3,3 pF
35. fungsi set tobok pada tv analog.ber fungsi sebagai……
a.penguat sinyal b.memperkuat tegangan c.sebagai hiasan..
d. berfungsi untuk menerima siaran digital dan memilih chanel / stasiun yang di inggin kan
e. berfungsi menangkap gelombang
