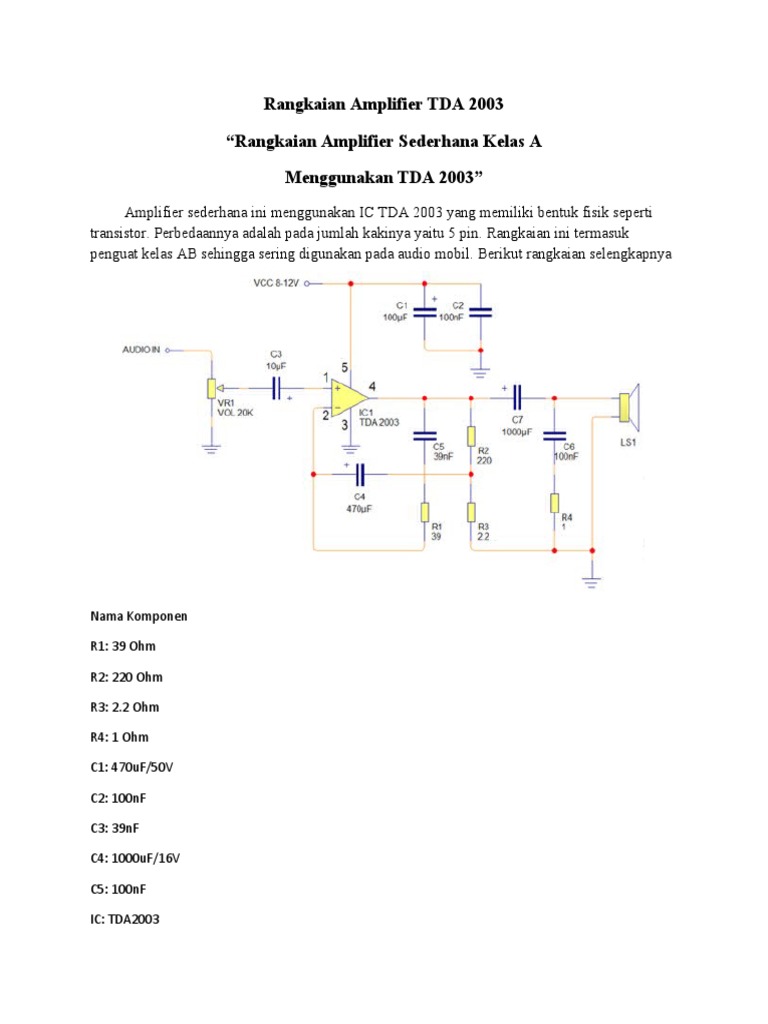

Rangkaian Amplifier TDA 2003

“Rangkaian Amplifier Sederhana Kelas A

Menggunakan TDA 2003”

Amplifier sederhana ini menggunakan IC TDA 2003 yang memiliki bentuk fisik seperti
transistor. Perbedaannya adalah pada jumlah kakinya yaitu 5 pin. Rangkaian ini termasuk
penguat kelas AB sehingga sering digunakan pada audio mobil. Berikut rangkaian selengkapnya

Nama Komponen

R1: 39 Ohm

R2: 220 Ohm

R3: 2.2 Ohm

R4: 1 Ohm

C1: 470uF/50V

C2: 100nF

C3: 39nF

C4: 1000uF/16V

C5: 100nF

IC: TDA2003
 “Rangkaian Amplifier Sederhana Kelas A

Menggunakan TDA 2003”

Amplifier sederhana ini menggunakan IC TDA 2003 yang memiliki bentuk fisik seperti
transistor. Perbedaannya adalah pada jumlah kakinya yaitu 5 pin. Rangkaian ini termasuk
penguat kelas AB sehingga sering digunakan pada audio mobil. Berikut rangkaian selengkapnya

Power Amplifier dengan TDA2003,

Ini menggunakan IC TDA2003 dengan daya 10 Watt dengan tegangan 8 V-18V sangat praktis.
Jangan lupa IC diberi keping pendingin atau heatsink

TDA2003

Merupakan IC penguat audio berdaya 10Watt mono. Mempunyai tegangan kerja antara 8-
18Volt, tetapi saya kira tegangan maksimalnya kurang dari 16Volt. Jika diberi tegangan 18Volt
akan memberi efek cepat panas dan peformanya tidak berbeda bila diberi tegangan 16Volt, untuk
cari amannya saya biasa menggunakan tegangan 12V saja. Berikut penampakan IC TDA2003
dan simbolnya dalam skema.
 TDA2003 secara fisik terlihat seperti gambar diatas. terdapat 5 buah kaki dimulai kaki
nomor 1 berada di depan sebelah kiri, kemudian nomor 2 berada dibelakan sebelah kanan dan
seterusnya hingga kaki nomor 5. Selanjutnya TDA2003 dalam skema rangkaian digambarkan
dalam bentuk segitiga dan tentu saja 5 buah kaki.

Saat bekerja IC TDA2003 ini mengeluarkan suhu yang cukup tinggi, jadi perlu ditambah
pendingin untuk membantu membuang panas tersebut.
