FM.26-AOP.ROM/Rev.4.0/14.02.

2023

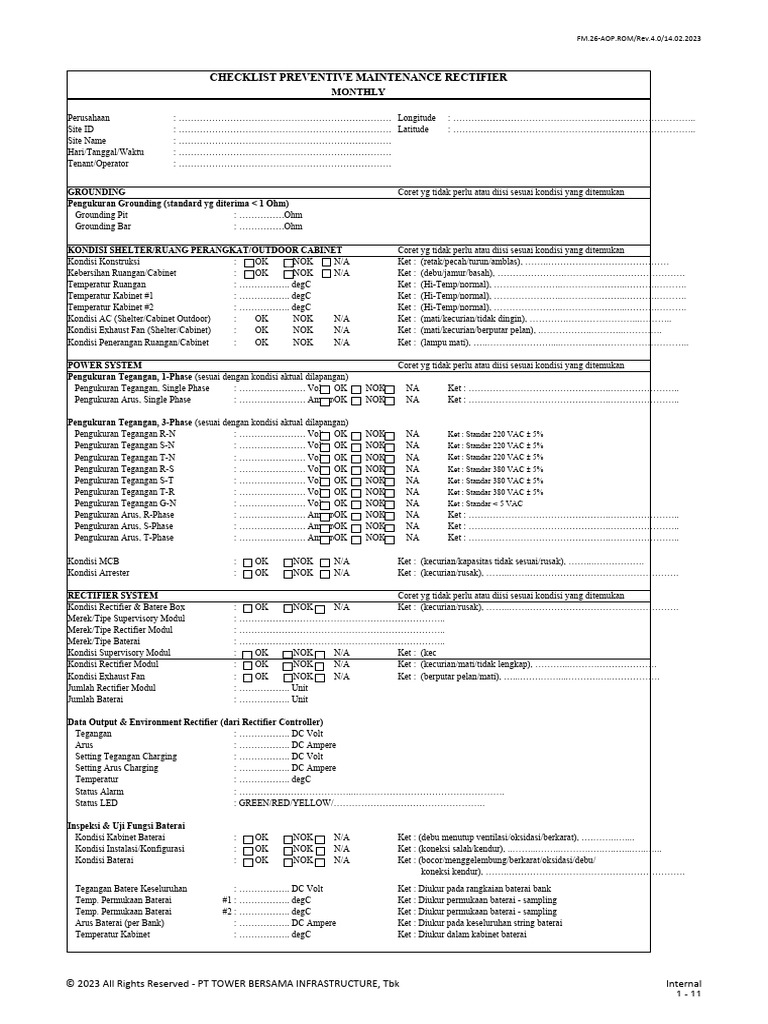

CHECKLIST PREVENTIVE MAINTENANCE RECTIFIER

MONTHLY

Perusahaan : ……………………………………………………………. Longitude : ……………………………………………………………………..

Site ID : ……………………………………………………………. Latitude : ……………………………………………………………………..
Site Name : …………………………………………………………….
Hari/Tanggal/Waktu : …………………………………………………………….
Tenant/Operator : …………………………………………………………….

GROUNDING Coret yg tidak perlu atau diisi sesuai kondisi yang ditemukan
Pengukuran Grounding (standard yg diterima < 1 Ohm)
Grounding Pit : ……………Ohm
Grounding Bar : ……………Ohm

KONDISI SHELTER/RUANG PERANGKAT/OUTDOOR CABINET Coret yg tidak perlu atau diisi sesuai kondisi yang ditemukan
Kondisi Konstruksi : OK NOK N/A Ket : (retak/pecah/turun/amblas), ……..…………….……………………
Kebersihan Ruangan/Cabinet : OK NOK N/A Ket : (debu/jamur/basah), ………………….………………………………….
Temperatur Ruangan : …………….. degC Ket : (Hi-Temp/normal), …………………..………….……...……….……….
Temperatur Kabinet #1 : …………….. degC Ket : (Hi-Temp/normal), …………………..………….……...……….……….
Temperatur Kabinet #2 : …………….. degC Ket : (Hi-Temp/normal), …………………..………….……...……….……….
Kondisi AC (Shelter/Cabinet Outdoor) : OK NOK N/A Ket : (mati/kecurian/tidak dingin), ………….…………………...………..
Kondisi Exhaust Fan (Shelter/Cabinet) : OK NOK N/A Ket : (mati/kecurian/berputar pelan), .……………..………..………….
Kondisi Penerangan Ruangan/Cabinet : OK NOK N/A Ket : (lampu mati), …..…………………....………..…………………………..

POWER SYSTEM Coret yg tidak perlu atau diisi sesuai kondisi yang ditemukan
Pengukuran Tegangan, 1-Phase (sesuai dengan kondisi aktual dilapangan)
Pengukuran Tegangan, Single Phase : …………………. Volt OK NOK NA Ket : ………………………………………..…………………..
Pengukuran Arus, Single Phase : …………………. AmpereOK NOK NA Ket : ………………………………………..…………………..

Pengukuran Tegangan, 3-Phase (sesuai dengan kondisi aktual dilapangan)

Pengukuran Tegangan R-N : …………………. Volt OK NOK NA Ket : Standar 220 VAC ± 5%
Pengukuran Tegangan S-N : …………………. Volt OK NOK NA Ket : Standar 220 VAC ± 5%
Pengukuran Tegangan T-N : …………………. Volt OK NOK NA Ket : Standar 220 VAC ± 5%
Pengukuran Tegangan R-S : …………………. Volt OK NOK NA Ket : Standar 380 VAC ± 5%
Pengukuran Tegangan S-T : …………………. Volt OK NOK NA Ket : Standar 380 VAC ± 5%
Pengukuran Tegangan T-R : …………………. Volt OK NOK NA Ket : Standar 380 VAC ± 5%
Pengukuran Tegangan G-N : …………………. Volt OK NOK NA Ket : Standar < 5 VAC
Pengukuran Arus, R-Phase : …………………. AmpereOK NOK NA Ket : ………………………………………..…………………..
Pengukuran Arus, S-Phase : …………………. AmpereOK NOK NA Ket : ………………………………………..…………………..
Pengukuran Arus, T-Phase : …………………. AmpereOK NOK NA Ket : ………………………………………..…………………..

Kondisi MCB : OK NOK N/A Ket : (kecurian/kapasitas tidak sesuai/rusak), ……...…….……….

Kondisi Arrester : OK NOK N/A Ket : (kecurian/rusak), ……..…….………………………………………….

RECTIFIER SYSTEM
Kondisi Rectifier & Batere Box
Merek/Tipe Supervisory Modul
Merek/Tipe Rectifier Modul
Merek/Tipe Baterai
Kondisi Supervisory Modul
Kondisi Rectifier Modul
Kondisi Exhaust Fan
Jumlah Rectifier Modul
Jumlah Baterai
Coret yg tidak perlu atau diisi sesuai kondisi yang ditemukan
: OK NOK N/A Ket : (kecurian/rusak), ……..…….………………………………………….
: …………………………………………………………..
: …………………………………………………………..
: …………………………………………………………..
: OK NOK N/A Ket : (kec
: OK NOK N/A Ket : (kecurian/mati/tidak lengkap), ………...……….……………….
: OK NOK N/A Ket : (berputar pelan/mati), …...…….……....……….…..…………….
: …………….. Unit
: …………….. Unit

Data Output & Environment Rectifier (dari Rectifier Controller)

Tegangan : …………….. DC Volt
Arus : …………….. DC Ampere
Setting Tegangan Charging : …………….. DC Volt
Setting Arus Charging : …………….. DC Ampere
Temperatur : …………….. degC
Status Alarm : ………………………………...………………………………………….
Status LED : GREEN/RED/YELLOW/…………………………………………..

Inspeksi & Uji Fungsi Baterai

Kondisi Kabinet Baterai : OK NOK N/A Ket : (debu menutup ventilasi/oksidasi/berkarat), ….……..…....
Kondisi Instalasi/Konfigurasi : OK NOK N/A Ket : (koneksi salah/kendur), ..……...……..……….….…..…...…..…...
Kondisi Baterai : OK NOK N/A Ket : (bocor/menggelembung/berkarat/oksidasi/debu/
koneksi kendur), ……..………………………………………………….
Tegangan Batere Keseluruhan : …………….. DC Volt Ket : Diukur pada rangkaian baterai bank
Temp. Permukaan Baterai #1 : …………….. degC Ket : Diukur permukaan baterai - sampling
Temp. Permukaan Baterai #2 : …………….. degC Ket : Diukur permukaan baterai - sampling
Arus Baterai (per Bank) : …………….. DC Ampere Ket : Diukur pada keseluruhan string baterai
Temperatur Kabinet : …………….. degC Ket : Diukur dalam kabinet baterai

© 2023 All Rights Reserved - PT TOWER BERSAMA INFRASTRUCTURE, Tbk Internal

1 - 11
 FM.26-AOP.ROM/Rev.4.0/14.02.2023

CHECKLIST PREVENTIVE MAINTENANCE RECTIFIER

MONTHLY

Perusahaan : ……………………………………………………………. Longitude : ……………………………………………………………………..

Site ID : ……………………………………………………………. Latitude : ……………………………………………………………………..
Site Name : …………………………………………………………….
Hari/Tanggal/Waktu : …………………………………………………………….
Tenant/Operator : …………………………………………………………….

NETWORK MONITORING SYSTEM (NMS) Coret yg tidak perlu atau diisi sesuai kondisi yang ditemukan
Nomor SIM Card : …………………………………………..
Status Reload Pulsa Jumlah : Rp…..…………………….. Tanggal Reload: ……………………………….………………………………….
Status Modul NMS : OK NOK N/A Ket : (mati/kecurian), …………..………………………………………………

PENGUJIAN ENVA ALARM Coret yg tidak perlu atau diisi sesuai kondisi yang ditemukan
Pengukuran 1-Phase (disesuaikan dengan aktual dilapangan/per Operator)
Tegangan PLN : …………….. Volt (AC) OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Tegangan Baterai : …………….. DC Volt OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Status Main Rectifier : NORMAL/FAULTY OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Status Modul Rectifier : NORMAL/FAULTY OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Status Grounding : NORMAL/FAULTY OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Temperatur : …………….. degC OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Kelembaban : …………….. % Humidity OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Alarm Door Open (Kabinet Rectifier) : CLOSE/OPEN OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Alarm Door Open (Kabinet Baterai) : CLOSE/OPEN OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508

Pengukuran 2-Phase (disesuaikan dengan aktual dilapangan/per Operator)

Tegangan PLN R-N : …………….. Volt (AC) OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Tegangan PLN S-N : …………….. Volt (AC) OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Tegangan PLN T-N : …………….. Volt (AC) OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Arus R : …………….. Ampere (A OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Arus S : …………….. Ampere (A OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Arus T : …………….. Ampere (A OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Tegangan Baterai : …………….. DC Volt OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Arus Baterai : …………….. DC Ampere OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Status Main Rectifier : NORMAL/FAULTY OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Status Modul Rectifier : NORMAL/FAULTY OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Status Grounding : NORMAL/FAULTY OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Temperatur Rectifier : …………….. degC OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Kelembaban Rectifier : …………….. % Humidity OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Alarm Door Open (Kabinet Rectifier) : CLOSE/OPEN OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Alarm Door Open (Kabinet Batere) : CLOSE/OPEN OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Temperatur Ruangan : …………….. degC OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508
Kelembaban Ruangan : …………….. % Humidity OK NOK NA Ket : dikordinasikan dgn Contact Center, Ph: 1-500-508

PLN FUNCTION TEST Coret yg tidak perlu atau diisi sesuai kondisi yang ditemukan
MCB KWH di Posisi "OFF"
Pengukuran Arus di MCB Perangkat : …………….. DC Ampere Ket : ……………………………………………………………………..……………..
Pengukuran Tegangan di MBC Perangkat : …………….. DC Volt Ket : ……………………………………………………………………..……………..

Kembalikan MCB KWH ke Posisi "ON"

Pengukuran Arus di MCB Perangkat : …………….. DC Ampere Ket : ……………………………………………………………………..……………..
Pengukuran Tegangan di MBC Perangkat : …………….. DC Volt Ket : ……………………………………………………………………..……………..

Demikian aktivitas Preventive Maintenance Site ……………………………….. telah selesai dilakukan pada tanggal ……………………….. Jam ……………

PIC Mitra PIC TBIG PIC TBIG

Jabatan: Jabatan: ROM Department Head

Nama: Nama: Nama:

Tanggal: Tanggal: Tanggal:

© 2023 All Rights Reserved - PT TOWER BERSAMA INFRASTRUCTURE, Tbk Internal

2 - 11
 FM.26-AOP.ROM/Rev.4.0/14.02.2023

© 2023 All Rights Reserved - PT TOWER BERSAMA INFRASTRUCTURE, Tbk Internal

3 - 11
 FM.26-AOP.ROM/Rev.4.0/14.02.2023

Ket : ……………………………………………………………………..……………..
Ket : ……………………………………………………………………..……………..

Ket : ……………………………………………………………………..……………..
Ket : ……………………………………………………………………..……………..

© 2023 All Rights Reserved - PT TOWER BERSAMA INFRASTRUCTURE, Tbk Internal

4 - 11
 FM.147-AOP.ROM/Rev.1.0/09.04.2021

PREVENTIVE MAINTENANCE NMS POWER CHECKLIST

Site ID: Type NMS Power*: GSM Ethernet
Nama Site: Alat NMS* : Netbiter Metaplas
Regional: Plan of Visit :
Alamat Site: Date of Visit :
Visited by :

Lampu Indikator (LED)

NMS Power Type GSM
NO Indikator STATUS** REMARKS

1 LED Power YES NO

2 LED Status YES NO

3 LED Running YES NO

4 LED GSM YES NO

NMS Power Type Ethernet

NO Indikator STATUS** REMARKS

5 LED Status (RS485/RS323) YES NO

6 LED Uplink/ WAN YES NO

7 LED Gateway YES NO

8 LED Power YES NO

9 LED Ethernet Link (untuk port RJ-45) YES NO

Tegangan Output Power Supply

NO Indikator STATUS** REMARKS

10 Tegangan Output Power Supply 12 - 48 Volt YES NO

Clean, Clear, Cool (3C)

NO Indikator STATUS** REMARKS

11 Kebersihan NMS Power YES NO

12 Kebersihan Switch Distribusi YES NO

Kekencangan Kabel
NO Indikator STATUS** REMARKS

13 Rectifier- NMS Power YES NO

14 Suppy- MCB YES NO

15 Supply- NMS Power YES NO

16 Door Sensor- NMS YES NO

15 Grounding Sensor- NMS YES NO

16 Sensor Baterai- NMS YES NO

Tes Fungsi Alarm

NO Indikator STATUS** REMARKS

17 Alarm PLN OFF YES NO

18 Alarm Suhu (Perangkat NMS) YES NO

19 Alarm Suhu (Baterai) YES NO

20 Alarm Door Open YES NO

21 Alarm Grounding YES NO

22 Alarm Load Status YES NO

Mikrotik/Switch Distribusi (Untuk NMS type Ethernet)

NO Indikator STATUS** REMARKS

23 LED SFP YES NO

24 LED Ethernet Port YES NO

25 LED POWER YES NO

Dilakukan oleh : (PIC Lapangan/Mitra/Tempat/Tanggal)

Diverifikasi oleh : (PIC TBiG or Regional/NIK/Tempat/Tanggal)

PT. (Sesuai PO) PT. (Nama Mitra)

Nama/ Jabatan/Tempat&Tanggal Nama/ Jabatan/Tempat&Tanggal

*) Pilih jenis NMS Power

**) Centang: (YES) jika indikator dalam kondisi normal, (NO) jika indikator dalam kondisi tidak normal/bermasalah. Isi Kolom remaks
jika Anda mencentang (NO)

5/11
 DOKUMENTASI

Foto Kabinet Recifier (closed) Foto Kabinet Recifier (closed)

Foto Baterai (Full view) Foto Baterai (Type/Serial)

Foto Module Rectifier Foto Kondisi Module Rectifier

Foto Kondisi Arrester Foto Kondisi DC-PDB di Cabinet

 DOKUMENTASI

Exhaust Fan Cabinet AC Condition Cabinet

Indoor Lighting Condition Cabinet Grounding Pit Cabinet

Pengukuran Tegangan Baterai 1 Block Pengukuran tegangan Baterai 1 Bank

Pengukuran Arus DC Pengukuran Temperatur Batterai

 DOKUMENTASI

Pengukuran Tegangan 1Phase Pengukuran Arus 1Phase

Pengukuran Tegangan 3 Phase (R-S) Pengukuran Tegangan 3 Phase (R-T)

Pengukuran Tegangan 3 Phase (S-T) Pengukuran Arus 3 Phase (R)

Pengukuran Arus 3 Phase (S) Pengukuran Arus 3 Phase (T)

 DOKUMENTASI

Other Other

Other Other

Other Other

Other Other
