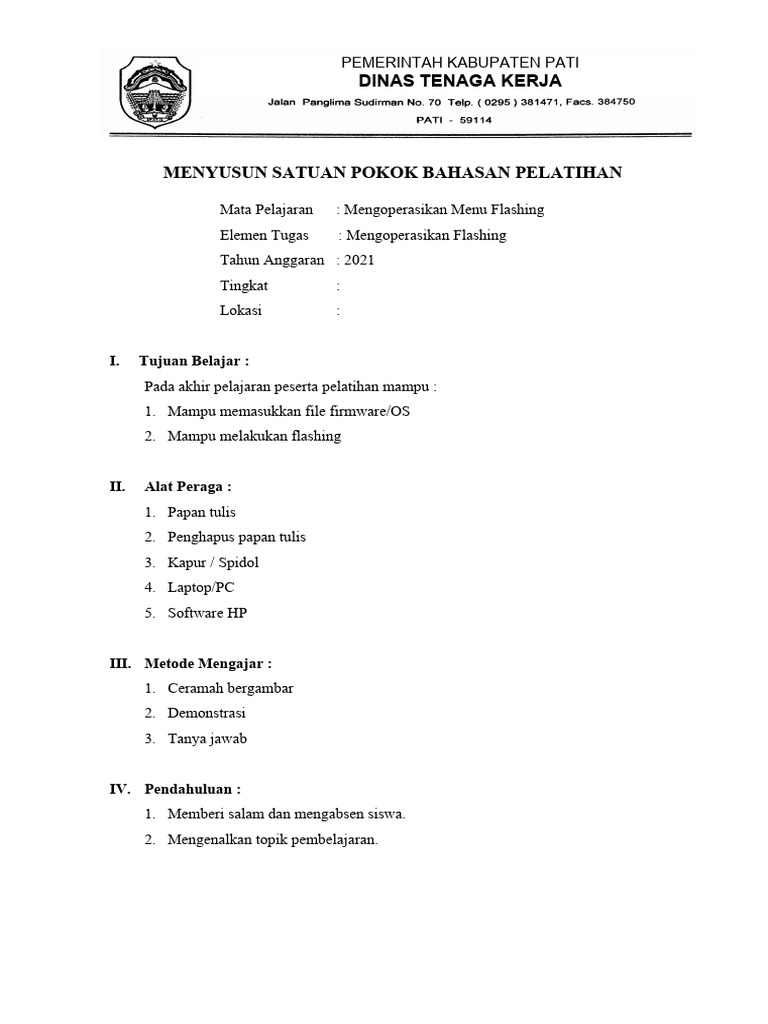

PEMERINTAH KABUPATEN PATI

DINAS TENAGA KERJA

007A

MENYUSUN SATUAN POKOK BAHASAN PELATIHAN

Mata Pelajaran : Mengoperasikan Menu Flashing

Elemen Tugas : Mengoperasikan Flashing
Tahun Anggaran : 2021
Tingkat :
Lokasi :

I. Tujuan Belajar :
Pada akhir pelajaran peserta pelatihan mampu :
1. Mampu memasukkan file firmware/OS
2. Mampu melakukan flashing

II. Alat Peraga :

1. Papan tulis
2. Penghapus papan tulis
3. Kapur / Spidol
4. Laptop/PC
5. Software HP

III. Metode Mengajar :

1. Ceramah bergambar
2. Demonstrasi
3. Tanya jawab

IV. Pendahuluan :
1. Memberi salam dan mengabsen siswa.
2. Mengenalkan topik pembelajaran.
 3. Menjelaskan tujuan pembelajaran.
4. Menghubungkan dengan pelajaran yang lalu.
5. Mengecek pengetahuan yang sudah dimiliki siswa.

V. Penyajian :

PROBLEM SOFTWARE PADA HANDPHONE / SMARTPHONE

Gagal Loading OS / Stuck

Sangat Lambat dalam eksekusi Aplikasi /hang

Backup dan Restore data

Upgrade dan Downgrade OS

Install Aplikasi

NOKIA MODEL

Nokia DCT-1

Nokia 1011 Nokia 1610 Nokia 1611 Nokia 1620 Nokia 1630 Nokia 1631 Nokia 2010
Nokia 2040 Nokia
2110 Nokia 2110i Nokia 2114 Nokia 2140 Nokia 2148 Nokia 2148i Nokia 2160 Nokia
2160i Nokia
2170 Nokia 2180 Nokia 2190 Nokia 9000 Nokia 9000i
 Nokia DCT-2

Nokia 3110 Nokia 3110 PlusNokia 8110 Nokia 8110i Nokia 8146 Nokia
8148 Nokia 8148 (nk502)Nokia 8148i Nokia nk502

Nokia DCT-3

Nokia 2100 Nokia 3210 Nokia 3210 Nokia 3310 Nokia 3315 Nokia 3330 Nokia 3350
Nokia 3390 Nokia
3390 Nokia 3391 Nokia 3395 Nokia 3410 Nokia 3610 Nokia 5110 Nokia 5110i Nokia
5110i APACNokia

Nokia DCT-L(inda) [Communicator]

Nokia 9210 CommunicatorNokia 9210 CommunicatorNokia 9210i

CommunicatorNokia 9290
CommunicatorNokia 9300 (APE)Nokia 9300 (APE)Nokia 9300i (APE)Nokia 9500
Communicator
(APE)Nokia 9500 Communicator (APE)

Nokia DCT-4

Nokia 1100 Nokia 1100 Nokia 1101 Nokia 1108 Nokia 1110 Nokia 1110 Nokia 1110i
Nokia 1112
Nokia 1112 Nokia 1112i Nokia 12i GSM ModulNokia 1600 Nokia 1600 Nokia 2112
Nokia 2125i Nokia
2126i Nokia 2128i Nokia 2255 Nokia 2300 Nokia 2300 Nokia 2355 Nokia 2600 Nokia
2650 Nokia 2651

DCT-4+ (Plus)

Nokia 1200 Nokia 1208 Nokia 1208b Nokia 1209 Nokia 1650 Nokia 1650b Nokia
1680c-2b
ClassicNokia 2310 Nokia 2600c Nokia 2610 Nokia 2610b Nokia 2626 Nokia 2630
AmericasNokia 2630
Europe/AsiaNokia 2670h FoldNokia 5000 Nokia 5000 Nokia 7070

BB5.0

Nokia 3109 ClassicNokia 3109 ClassicNokia 3110 ClassicNokia 3120 ClassicNokia

3250 Nokia 3500
ClassicNokia 3500 ClassicNokia 3600 SlideNokia 3610 Nokia 5200 Nokia 5200 Nokia
5220
XpressMusicNokia 5220 XpressMusicNokia 5300 XpressMusicNokia 5300
XpressMusicNokia 5310

Cara Flashing Nokia Dengan Ufs 3 Tornado

Ciri – ciri Hp Nokia yang mengalami kerusakan software :

1. Matot
Hp dalam posisi tidak hidup tapi bila menggunakan PS ada reaksi
2. Restart
Keadaan di mana hp bisa mati sendiri atau hidup sendiri bila sedang
sms, maen game, telephone, etc.
3. Contact Service
Dilayar lcd ada tulisan contact service seperti pada hp dct3 dan dct4
4. Hang keypad
Keadaan dimana keypad tidak bisa bekerja.
5. Blink
Keadaan di mana bila hp dinyalakan di lcd hanya berwarna putih atau
yang lain tidak nampak tulisan sama sekali dan tidak bisa dipakai buat
nelpon atau yang lain.
6. Blinking 4x ( for wd2 only )
Biasanya untuk hp type wd2. Bila hp dinyalakan akan muncul tulisan

nokia lalu mati lagi dan nyala lagi sampai 4 X

7. Radio ( harap pasang headset )

Padahal headset sudah dipasang tapi kalau masuk menu radio ada
perintah harap pasang headset.
8. Virus
 Untuk hp type symbian ( wd2, BB5 ) virus yang ada seperti
comwarrior yang gejalanya hp tersebut bisa mengirim sms sendiri.
9. System eror
Untuk hp type wd2 bila masuk menu ada tulisan system error
10. Sinyal
Bila dihidupkan akan muncul nama operator tapi nanti akan hilang
lagi.
11. Upgrade versi atau bahasa
Untuk merubah dari bahasa satu ke bahasa yang lain.

FLASHER DCT3 WITH UFS

1. Pasang kabel dan hubungkan ke UFS

2. Klik connect
3. Pilih DCT3 dan pilih product

4. Klik cek, bila 1st boot ok dan 2nd boot ok berarti hp bisa diflash tapi bila
sebaliknya 1st eror dan dan 2nd boot eror maka kerusakan pada hardwarenya
5. Klik info ( akan muncul data mulai dari versi hp sampai imei dan juga id ic
cobba, bila id cobba 0000000 ic cobba rusak )
6. Pilih mcu ( file mcu sizenya paling besar dan ditandai angka 0 dibelakangnya
ex : nhm 5 06.330
7. Pilih ppm ( file bahasa )filenya lebih kecil dari mcu dan ditandai dengan
huruf.yang sebagai patokan bahasa ex nhm 5 06.33r. Daftar bahasa bisa dilihat
pada bagian bawah ui option ( language packs )
8. Lalu klik flash dan tunggu sampai selesai
9. Bila sudah flash id ok beri tanda centang pada kolom ui option kecuali paling
bawah
10. Klik ui setting dan tunggu sampai selesai
11. Klik rebuild IMEI

12. The end

BLACKBERRY SOFTWARE

Blackberry Desktop Manager (Instalasi + Menu)

Back up & Restore Data
Upgrade & Downgrade
OS Application Install
(Jad) Bahasa Indonesia
Inject
Nuked OS (Wipe os - Install ulang OS)
Stuck Loading OS 75%
• Rapido
• Disable BIMS (permanent solution)
 Shrink OS

ANDROID SOFTWARE

 Samsung
 Sony
 Asus
 Xiaomi

Nama Os Android Dan Perkembangannya

Keunikan Nama Versi OS Android – Siapa yang tidak mengenal dengan Android?
Operasi sistem terbuka ini sudah tersemat pada jutaan gadget diseluruh dunia. Jika kita
lebih teliti, ada keunikan dari pemberian nama pada versi Android. Yup, benar sekali,
pemberian namanya sesuai alphabet. Kategori pemberian namanya pun juga unik, yaitu
nama-nama penutup hidangan. Apa sajakah itu?

 (A – Android 1.0) Apple Pie

 (B – Android 1.1) Banana Bread
 (C – Android 1.5) Cupcake
 (D – Android 1.6) Donut
 (E – Android 2.0/2.1) Eclair
 (F – Android 2.2) Froyo / Frozen Yogurt
 (G – Android 2.3) Gingerbread
 (H – Android 3.0) Honeycomb
 (I – Android 4.0) Ice Cream Sandwich
 (J – Android 4.1) Jelly Bean
 (K – Android 4.4) KitKat
 (L – Android 5.0) Lollipop
LANGKAH – LANGKAH INSTALL OS

ANDROID SAMSUNG

Menggunakan loader
odin

1.
Install
Driver
- buka folder driver lalu install
- samsung_usb_driver_for_mobile_phones_v1_3_2300_0.exe
- kiessetup.exe
2. Bagian 2 Setting Download Mode
- untuk tipe tab seperti galaxy tab 2 p3100
- dengan tahan power on + down volume (sampai muncul menu lalu
tekan tombol volume up untuk lanjut)
- untuk tipe seperti galaxy note dengan tahan power on + volume down +
home button
"ok")
- bila sukses akan muncul donloading mode di layar.
- untuk lebih jelas bisa lihat video ke bagian 3 untuk masuk ke Menu ODIN

GAMBAR MENU ODIN

 Cara Baca File OS Samsung

Hank logo samsung sewaktu selesai up atau down OS

- bila setelah up dan down versi terjadi hank logo samsung.

- matikan dulu tab atau smartphonenya dan lakukan hard reset.
- untuk tab (hard reset)
- tahan tombol power on lalu tahan tombol volume up
- akan muncul menu andorid system recovery
- pilih wipe cache partition "tekan power on" untuk ok
- pilih menu wipe data / factory reset pilih yes-- delete all
user data "tekan power on" untuk ok
- setelah selesai tekan reboot system now
- tunggu loading beberapa saat.
- maka akan normal kembali.
- untuk lebih jelasnya bisa lihat video panduan di bagian 5

Gambar Hard Reset pada Samsung TAB

 Gambar Hard Reset pada Samsung Note

CARA MEMPERBAIKI ANDROID YANG TIDAK BISA

BOOTING/BOOTLOOP

Cara memperbaiki android yang tidak bisa booting/Bootloop- Kerusakan Yang Sering
Terjadi Di HP Android Adalah Bootloop/Tidak Bisa Booting.Tapi jangan Risau Ada
Cara Memperbaiki Android yang Bootloop Atau Tidak bisa Booting Makanya Jangan
Di buang atau dijual secara murah-meriah Karena Android anda Masih ada
Kemungkinan Bisa Hidup Kembali

Android bootloop adalah masalah yang sering terjadi pada ponsel/ tablet android.
Apa itu bootloop pada android? Istilah bootloop/ gagal booting adalah sebuah
 masalah kerusakan system pada android dimana device gagal startup sehingga
tidak mau menyala full hingga menu dan
berhenti di logo android saja tidak mau masuk ke
menu home.

Penyebab android bootloop ini bisa terjadi karena berbagai hal, misalnya ponsel/ tablet
android upgrade system dan terjadi kegagalan atau mengggunakan rom firmware yang
salah, sehingga pada saat ponsel di restart, maka yang terjadi adalah munculnya logo
android atau logo merek ponsel saja (axioo, epad, lenovo, movimax, imo, advan, cyrus,
htc, beyond, acer, samsung, asus) dan berhenti disitu saja. Cara mengatasi android
bootloop berbeda-beda.

Cara Mengatasi android gagal

Booting/Bootloop

Dalam Kasus Kerusakan Android Bootloop Atau gagal Booting Ini Kita Pengguna nya
harus Tenang Jangan Panik Karena Android,Tablet Kita Rusak,Tapi Setiap
Android,Tablet Semuanya berbeda- beda Menanganinya.

untuk Memperbaikinya Kita Harus tahu Dimana Kerusakanya Atau Penyebab

Kerusakanya apakah Karena Android anda Di Root Dan Ganti Costume Room Yang
salah atau karena Install Aplikasi yang salah menyebabkan Memory RAM Anda Rusak
Dan Terjadi Bootloop atau Tidak Bisa Booting.Untuk Mengatasinya Kita Harus
Tenang Membaca Petunjuk Dari Website atau Buku yang anda Lagi baca Unuk
Memperbaiki Android yang tidak bisa booting atau bootloop Karena bila Kita tidak
Tenang Mungkin kita Tidak Berpikir Panjang Apabila Kita main Praktekan saja
cara-Cara Di website atau Buku tersebut. Malah Makin Rusak Dan Tidak bisa di
Perbaiki. Maka Dari Itu Hal Pertama Yang Harus Dilakukan Adalah Tenangkan Diri
anda Lalu Pikir Panjang Dulu sebelum Mencoba nya.Sedikit Informasi Macam-Macam
Bootloop Android
Macam-Macam Bootloop
Android
 1. Android Light Bootloop Light Bootloop Ini biasa Terjadi karena
pengguna Ponsel Android,Tablet Dalam Keadaan Pemakain Normal,Install
Apk,Bermain Game Namun Tiba- Tiba Saja Android,Tablet anda Reboot atau
Restart Sendiri Dan Saat Di nyalakan Kembali Hanya Sampai Logo Saja.Tapi
Bootloop ini Sangat mudah Di perbaiki
2. Android Medium Bootloop Kerusakan Bootloop Android ini Terjadi Karena
Pengguna
Mengutak-atik Android Tersebut Dan Masuk Ke System Recory Yang biasanya
untuk Membuka System (Rooting) kerusakan Ini adalah Tinggkat Menengah
Tapi bisa Di Perbaiki Karena Handphone anda masih Bisa Masuk BIOS Dan
Masih Bisa di Backup Kembali
3. Android Hard Bootloop Kerusakan Hard Bootloop Adalah Karena Kita
Mengedit Sricpt
yang ada di Dalam Android Tersebut Seperti Mengupgrade OS Biasanya Bila
Kita Ingin Mengedit Sricptnya Kita harus rooting Android kita Agar kita bisa
Masuk Ke System ADMIN android kita Dan biasanya bootloop ini Waktu Di
hidupkan Hanya Sampai Logo Saja Dan Tidak Bisa Di Utak Atik lagi

Cara Mengatasi/Memperbaiki Android yang Bootloop/Tidak bisa Booting

 Android Ligjt Bootloop Untuk Mengatasi atau memperbaiki Light

Bootloop Anda Hanya Perlu Melepaskan Baterai Android,Tablet Anda
Karena Kerusakan ini hanya Karena Tegangan Di android anda Jadi
Tinggal Buka Casing Belakan Dan Lepas Android anda Sementara Lalu
Pasang Kembali lalu Hidupkan Kembali Android Anda diakan Kembali
Normal
 Android Medium Bootloop Untuk Mengatasi atau Memperbaiki Medium
Bootloop kita harus Menggunakan PC/Laptop Untuk Membackup data
Recovery image+File RecoverCWM atau Original. Tapi Cara Ini Akan
Berhasil Bila Anda Pernah Backup Data ROM anda Bila Belum Pernah
 Anda Bisa Cari Data Recovery yang Sama Di google Karena Bila Tidak
Sama tidak Akan Bisa Di Restore
 Android Hard Bootloop Pada kasus Paling Parah Ini Cara
Memperbaikinya Kita Harus Menggunakan PC yang sudah Di Install
Aplikai Khusus atau Tertentu Untuk Install Ulang OS Android Anda yang
sering Di Sebut Flashing Rom/ Firmware.Tapi Cara Install Ulang OS
Android Itu Berbeda-Beda Berdasarkan Chipset CPU Android Tersebut
Atau Bisa disebut juga Berdasarkan Hardware Android Tersebut Contoh
untuk phone android dengan fitur voice call/ nelpon yang menggunakan cpu
MTK seperti beberapa type phone samsung, imo, axioo, beyond, acer, mito,
advan vandroid, htc android dll perlu menggunakan alat bantu flashing
tool seperti SP flash tool untuk CPU MTK. Untuk merk android terkenal
biasanya disediakan tool flashing khusus. Seperti Handphone LG dengan
KDZ Tool, ZTE Tab Light dengan Sales_MultiDL, Samsung Galaxy
menggunakan ODIN. Sedangkan untuk mengatasi bootloop android tidak
mau menyala dan tidak bias masuk ke menu pada tablet dengan chipset cpu
Allwinner seperti cyrus pad, treq basic, imo z 5, speed up, websong dll bisa
menggunakan livesuits. Masih ada cara flashing rom allwinner dengan
micro sd menggunakan softwaretool Phoenix card. Untuk Smartfren
Androtab, tabulet Troy, cube dan hand phone/tablet android lainnya yang
memakai type cpu RockChip gunakan software flashing firmware dengan
RK BatchTool. Beberapa teknisi tempat service phone-tablet android
ada yang tahu cara membuat custom rom (porting rom) yang cocok untuk
mengatasi android bootloop. cara memperbaiki android yang tidak bisa
booting/Bootloop yang saya Jelaskan Diatas Semoga bisa Di Praktekan Di
android anda yang Terkena Sial Bootloop Tersebut Dan Semoga Cepat
Sembuh.Diatas adalah Racikan Obat Untuk memperbaiki Android anda
yang terkena Penyakit Bootloop.
VI. Kesimpulan :
Dijelaskan kembali secara singkat kepada peserta latihan materi yang telah
disampaikan.

VII. Aplikasi :
Mengajukan pertanyaan pada peserta latihan berikut memberikan bantuan jawaban
yang belum benar.

VIII. Evaluasi :
Peserta latihan diberi tugas sesuai materi yang telah disampaikan berupa soal – soal
latihan

Pati, 2021
Instruktur yang bersangkutan
Kejuruan Listrik

( Muhamad Irsadul Ngibad, ST.MM)

NIP. 19800723 201101 1 002
