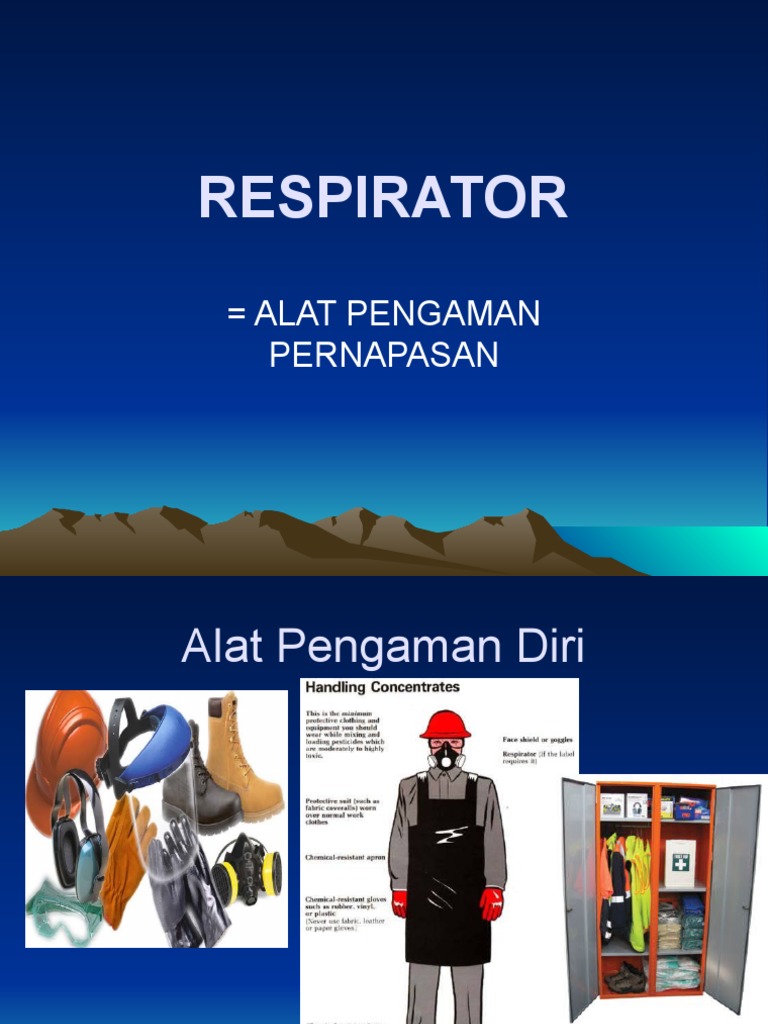

RESPIRATOR

= ALAT PENGAMAN
PERNAPASAN
Alat Pengaman Diri
APD
 KEGUNAAN RESPIRATOR
• HANYA BILA LING. KERJA TIDAK DAPAT
SAMA-SEKALI AMAN DG LAIN CARA
PENGENDALIAN
• BUKAN SUBSTITUT BAGI
ENGINEERING CONTROL
• PERALATAN PERLU DI-APPROVED
OLEH USBM (US BUREAU OF MINES)
 PEMILIHAN RESPIRATOR
• Ada berbagai kategori
Perlu dilakukan seleksi sbb:
• Identifikasi bahan berbahaya
• Cari karakteristiknya
• Kondisi paparan terhadap perkerja, banyaknya
• Konsentrasi kontaminan
• Pastikan perilaku yang harus ada dalam menggunakan
respirator
• Fit bagi pemakai
• MACAM RESPIRATOR:
– air purifying
– air –line
– self contained
 AIR PURIFYING
• Dapat digunakan apabila:
• - O2 cukup (16vol%) pd 1 atm
• - masih baik/useful – life
• Tiga macam air purifying resp.:
• saringan mekanis
• kimia (reaksi)
• gas
•
Penggunaan dan seleksi tampak dalam bagan
berikut
 HAZARD

DEFISIENSI KONTAMINAN
TOKSIK
OKSIGEN

SELF CONTAINED HOSE MASK GAS GAS DAN PARTIKULAT PARTIKULAT

APPARATUS WITH BLOWER

IMMEDIATELY NOT IMMEDIATELY DEBU, MIST, AIR-LINE ABRASIVE

DANGEROUS TO LIFE DANGEROUS TO LIFE FUME RESPIRAT BLASTING
REPIRATOR OR RESPIRATOR

SELF- HOSE MASK GAS AIR-LINE HOSE MASK CHEMICAL

CONTAINED WITH MASK RESPIRAT WITHOUT CATRIDGE
APPARATUS BLOWER OR BLOWER RESP

IMMEDIATELY NOT IMMEDIATELY

DANGEROUS TO LIFE DANGEROUS TO LIFE

SELF CONTAINED HOSE MASK WITH BLOWER SPEC.FILTER GAS MASK AIR-LINE RESP. HOSE MASK W/O SPEC.FILTER
APP BLOWER CHEM.CATRIDGE
 Penutup
Wajah Pengikat
Katup Inhalasi Kepala

Alat Penjernih
Udara Penutup Pengikat
Katup Wajah Kepala
Ekshalasi Katup Inhalasi
Respirator Quarter-Mask
Tipikal

Alat Penjernih
Udara Katup
Ekshalasi
Penutup
Wajah Respirator Half-Mask Tipikal

Penutup Mata
Katup Inhalasi
Inlet Udara

Katup
Alat Penjernih
Ekshalasi
Udara
Respirator Full-Facepiece
Tipikal
 Helm

Kaca
Tabung Suplai
Pelindung
Fleksibel
Wajah

Elemen
Penjernih
Udara
Respirator
Penjernih Udara
(tenaga
motor/blower)
Purifying: Gas Mask & Canister
RESPIRATOR
 MECHANICAL FILTER
• Biasanya terbuat dari serat
• - Dapat digunakan terhadap: debu, asap, fumes (tergantung jenis,
toxisitas, size)
• - bentuk : half mask, full mask
• awas: bukan untuk gas, resistensi, efisiensi, clogging
• 1.2. Chemical catridge
• - berisi zat kimia yg dapat menetralisir zat kimia ttt saja dan
• - konsentrasi kontaminan yang dapat ditangani catridge = rendah
• (0,05 -0,1 vol%)
• awas:
• - not for emergency
• - not for toxic gases, which can not be detected by odor
• - not for highly irritating gases to the eyes
• - not for gases hazardous at low concentration
• - not for gases causing chronic disorders
• ADA KOMBINASI MECHANICAL DAN CHEMICAL
catridge
Saringan Penahan
Tempat Filter Kasar

Bahan Penyerap Gas dan Uap

Tabung Cartridge
Tempat Filter Kasar
Saringan Penahan
Penyokong
Cartridge
Paking

Bagian Penutup Wajah

Katup Inhalasi
 GAS MASKS
• CONTOH BEBERAPA GAS MASK
• - SPECIAL GASES ONLY, COLOR
CODED lihat Tabel 14-1; CO: BIRU; HCN
PUTIH HIJAU; ORGANIK: HITAM
• - not more than 2vol% toxic gases
• - service life?
• Note: toxic gas (e.g. HCN, Amonia) may
also harm body and skin protective
clothing as well.
 AIR SUPPLIED RESP
• SYARAT: CUKUP O2/UDARA BERSIH
• MACAM: AIR-LINE RESPIRATOR AND HOSE MASKS
• KEADAAN TIDAK TERLALU BERBAHAYA, BISA PAKAI HALF
MASKS/FULL FACE

AIR-LINE RESP.
• - ada tiga macam: constant flow, demand flow, and pressure
demand flow
• - bila banyak udara bersih dan compressor, bisa pakai constant
flow: panjang hose: 250 ft; P inlet: 125 psig; air flow: min.4 cfm, max
15 cfm.
• - bila udara bersih terbatas, pakai demand flow& canisters/cylinders:
• resistensi max 2 inches; air flow: 4-15 cfm; exhalation 85 l/min = 2,8
cfm; resistency tidak lebih dari 1 inch.
• - kemungkinan adanya inward leaks: use pressure demand flow:
beri tekanan positif sewaktu inhalasi & exhalasi

HOSE MASK: max length of hose 300 ft

Airline respirator
 Cat. Kelabu tidak digunakan untuk warna utama bagi canister yang
menyisihkan asam, atau uap

Kontaminan Warna
Asam Putih
HCN Putih, garis hijau (1/2 in)seluruh bagian bawah
Gas Khlor Putih, garis kuning (1/2 in.)seluruh bagian bawah
Uap organic Hitam
Gas ammonia Hijau
Gas asam/ammonia Hijau, garis putih ½ in.seluruh bagian bawah
CO Biru
Gas asam, uap organic, kuning
HCN, Uap kloropikrin Kuning, garis biru ½ in. seluruh bagian bawah
Gas asam, uap organic, gas coklat
ammonia
Zat radioaktif, kecuali, Tr, gas noble Ungu (magenta)
Partikulat, (debu, fumes, mist, fog, Warna sesuai kontaminan, garis kelabu ½ in.seluruh
asap) sendiri-sendiri/kombinasi bagian atas
Semua kontaminan atmosferik Merah, garis kelabu1/2 in. seluruh bagian atas
 SELF CONTAINED BREATHING
APPARATUS
• = COMPLETE RESP PROTECTION
• 3 MACAM:
• (I) CYLINDER, REBREATHING
• (II) SELF GENERATING / CHEMICAL
• (III) DEMAND TYPE
• PERLU ALARM BILA HAMPIR HABIS LIFE-NYA,
DAN BILA RESISTENSI >
• BREATHING RATE DIHITUNG 25 L/MIN
• PENGGUNAAN TERBATAS 15-30 menit:
• CO : 30 MENIT
• Amonia: 15 menit
• For escape only : 3-10 menit
AIR-LINE RESPIRATOR
 USE OF RESPIRATORS
STUDY OPERATIONAL PROCEDURE FOR:
• SELECTION
• USE
• CARE
• SESUAI DENGAN KEBUTUHAN JOB
• BILA KONDISI BERBAHAYA
DIKLAT PERLU UNTUK:
• USE
• O&M
• TO IDENTIFY DEFECTS
• FOR CLEANING & DESINFECTING
• REPAIR (BY EXPERT ONLY)
• STORAGE
CLEANING AND DESINFECTING
• LEPASKAN FILTER/CATRIDGE
• CUCI BAGIAN MUKA, BREATHING TUBE DG
DETERGENT DAN DESINFECTANT
• BILAS
• KERINGKAN /ANGIN-ANGIN
• BERSIHKAN BAGIAN LAIN SESUAI ATURAN
• INSPEKSI BAGIAN KATUP, HEADSTRAP,
LAIN-LAIN, DAN GANTI BILA PERLU
• MASUKKAN FILTER/CATRIDGE BARU
• TUTUP RAPAT
• BUNGKUS PLASTIK, SIMPAN
CONSTANT FLOW-DEMAND
TYPE RESPIRATORS
