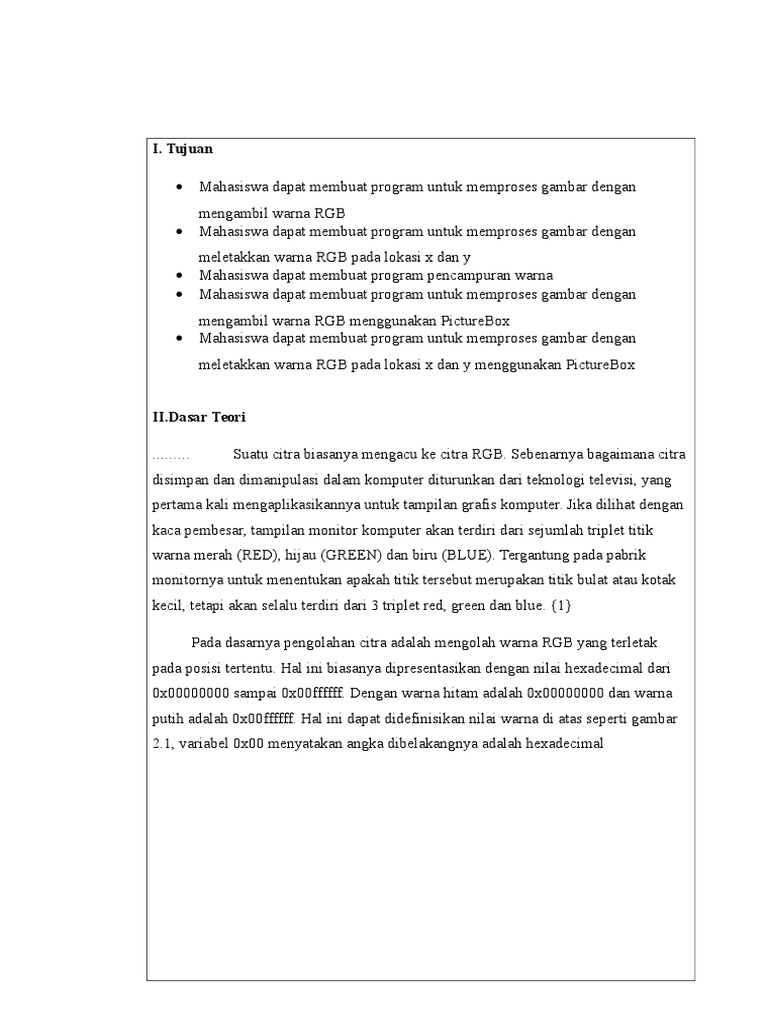

I.

Tujuan

Mahasiswa dapat membuat program untuk memproses gambar dengan

mengambil warna RGB
Mahasiswa dapat membuat program untuk memproses gambar dengan
meletakkan warna RGB pada lokasi x dan y
Mahasiswa dapat membuat program pencampuran warna
Mahasiswa dapat membuat program untuk memproses gambar dengan
mengambil warna RGB menggunakan PictureBox
Mahasiswa dapat membuat program untuk memproses gambar dengan
meletakkan warna RGB pada lokasi x dan y menggunakan PictureBox

II.Dasar Teori

......... Suatu citra biasanya mengacu ke citra RGB. Sebenarnya bagaimana citra
disimpan dan dimanipulasi dalam komputer diturunkan dari teknologi televisi, yang
pertama kali mengaplikasikannya untuk tampilan grafis komputer. Jika dilihat dengan
kaca pembesar, tampilan monitor komputer akan terdiri dari sejumlah triplet titik
warna merah (RED), hijau (GREEN) dan biru (BLUE). Tergantung pada pabrik
monitornya untuk menentukan apakah titik tersebut merupakan titik bulat atau kotak
kecil, tetapi akan selalu terdiri dari 3 triplet red, green dan blue. {1}

Pada dasarnya pengolahan citra adalah mengolah warna RGB yang terletak
pada posisi tertentu. Hal ini biasanya dipresentasikan dengan nilai hexadecimal dari
0x00000000 sampai 0x00ffffff. Dengan warna hitam adalah 0x00000000 dan warna
putih adalah 0x00ffffff. Hal ini dapat didefinisikan nilai warna di atas seperti gambar
2.1, variabel 0x00 menyatakan angka dibelakangnya adalah hexadecimal
 Gambar 2.1. Nilai warna RGB dalam hexadecimal

Terlihat bahwa dimana setiap warna mempunyai range nilai 00 (angka

decimalnya adalah 0) dan ff (angka desimalnya adalah 255), atau mempunyai nilai
derajat keabuan 256 = 28. Dengan demikian range warna yang digunakan adalah (28)
(28)(28) = 224 (dikenal dengan istilah True Colour pada Windows). Nilai warna yang
digunakan di atas merupakan gabungan warna cahaya merah, hijau, dan biru seperti
yang terlihat pada gambar 2.2. Ini berarti untuk menentukan nilai dari suatu warna
yang bukan warna dasar digunakan gabungan skala kecerahan dari setiap warnanya.

Gambar 2.2. Komposisi warna RGB

Dari definisi di atas bias dinyatakan untuk menyajikan warna tertentu dapat
dengan mudah dilakukan, yaitu dengan mencampurkan ketiga warna dasar RGB.
Table 2.1 berikut memperlihatkan contoh-contoh warna yang biasa digunakan.

Table 2.1 Contoh-contoh warna hexadecimal

 Untuk mengetahui kombinasi warna, perlu dibuat suatu program yang dapat
menampilkan warna sesuai dengan nilai yang dimasukkan sehingga dapat dicoba
berbagai macam kombinasi warna RGB seperti gambar 2.2.

III. Alat Dan Bahan

Alat : Laptop Hp

Bahan : Microsoft Visual Basic 6.0 dan Microsoft Visual Studio 2010
IV. Langkah Percobaan

1.Tugas Pendahuluan

1. Tuliskan tujuan praktikum

2. Jelaskan nilai warna RGB dalam hexadesimal
3. Sebutkan tiga komposisi warna dasar
4. Jelaskan fungsi width dan height
5. Jelaskan fungsi step 15
6. Buatkan ringkasan mengenai fungsi Point(x,y), Pset

2. Percobaan

1. Membuka Visual Basic 6.0

Pilih menu : Star program Microsoft Visual Studio 6.0
Microsoft Visual Basic.
Pilih Standard .EXE
Lalu pilih Open

Gambar 4.1. Tampilan Pembuka Visual Basic

Lalu pilih Open

 Gambar 4.2. Tampilan awal Form pada Standard .EXE

2. Percobaan Memberi Warna

Memilih objek PictureBox dan meletakkan pada posisi sesuai dengan
gambar 2.3.
Mengatur kondisi besar kecilnya kemudian menyesuaikan dengan
cara drag and drop.
Memilih objek label dan meletakkan sesuai contoh form, mengubah
property Caption dengan VALUE COLOR.
Memilih objek text, meletakkan sesuai contoh form, mengubah
property text dengan H80000F.
 Gambar 4.3. Form nilai warna

Meletakkan objek CommandButton dan meletakkan sesuai contoh, mengubah

Caption dengan BACKGROUND COLOR, kemudian mengisi source code
berikut ini pada layar code pada objek CommandButton:
Private Sub Command1_Click()
Txtwarna = & & Trim(Text1) & &
Warna = Val (txtwarna)
Picture1.BackColor = warna
Label1.Caption = warna
End Sub
Pada CommandButton2 menuliskan perintah berikut:
Private Sub Command2_Clik()
Unload Me
End Sub

3. Percobaan Menangkap Citra Dengan Picture Box

Membuat project baru dengan nama Capture Citra
Menyesuaikan posisi objek sama dengan gambar 2.5
Mengisikan isi table di bawah ini untuk mengisi property
 Tabel 2.2. Pengisian property

OBJEK PROPERTY NILAI

Form1 Caption Menangkap citra
PictureBox(Picture1 Cari gambar pada
) folder)
PictureBox(Picture2
)
Label1 Caption Gambar Asli
Label2 Alignment 2 - Center
CommandButton1 Caption CAPTURE
GAMBAR
CommandButton2 Caption SELESAI

Gambar 4.4. Form Capture Gambar (Menangkap Citra)

Mengisikan source code berikut pada CommandButton1

Private Sub Command1_Click()
For i = 1 To Picture1.Width Step 15
For j = 1 To Picture1.Height Step 15
warna = Picture1.Point(i, j)
r = warna And RGB(255, 0, 0)
g = Int((warna And RGB(0, 255, 0)) / 256)
b = Int(Int((warna And RGB(0, 0, 255)) / 256) / 256)
Picture2.PSet (i, j), RGB(r, g, b)
Next j
Next i
End Sub
 Pada CommandButton2 mengisikan source berikut :
Private Sub Command2_Click()
End
End Sub
Menjalankan program hasilnya seperti ditunjukkan pada gambar di
bawah ini

Gambar 4.5. Hasil Capture Gambar

3. Latihan

1. Membuat program untuk mengubah warna 3 buah picture-box dengan tiga

macam nilai RGB dengan masing- masing nilai 0-255, sedangkan picture-box
yang keempat bernilai RGB yang merupakan kombinasi nilai nilai R,G,B,
kemudian mencoba kombinasi di bawah ini :

a. R=0 G = 255 B=128

b. R=128 G=128 B=50

c. R=100 G=100 B=100

2. Membuat program untuk melakukan perputaran citra. Hasilnya seperti

ditunjukkan pada gambar.
V. Hasil Percobaan

1. Tugas Pendahuluan

1. Tuliskan tujuan praktikum

Jawab :
Mahasiswa dapat membuat program untuk memproses gambar dengan
mengambil warna RGB.
Mahasiswa dapat membuat program untuk memproses gambar dengan
meletakkan warna RGB pada lokasi x dan y.
Mahasiswa dapat membuat program pencampuran warna.
Mahasiswa dapat membuat program untuk memproses gambar dengan
mengambil warna RGB menggunakan PictureBox.
Mahasiswa dapat membuat program untuk memproses gambar dengan
meletakkan warna RGB pada lokasi x dan y menggunakan PictureBox

2. Jelaskan nilai warna RGB dalam hexadesimal

 Jawab :
Nilai warna RGB dalam Hexadesimal :
Nilai Merah (R) = 0x00xx
Nilai Hijau (G) = 0x00xx
Nilai Biru (B) = 0x00xx

dimana setiap warna mempunyai range nilai 00 (angka decimalnya adalah 0)

dan ff (angka desimalnya adalah 255), atau mempunyai nilai derajat keabuan
256 = 28. Dengan demikian range warna yang digunakan adalah (28)(28)(28)
= 224.

3. Sebutkan tiga komposisi warna dasar

Jawab :
Tiga komposisi warna dasar :
R G B Red (Merah), Green (Hijau), Blue (Biru)

4. Jelaskan fungsi width dan height

Jawab :
Fungsi Width : digunakan untuk mengatur ukuran lebar sebuah form.
Fungsi Height : digunakan untuk mengatur ukuran tinggi sebuah form.

5. Jelaskan fungsi step 15

Jawab :
Fungsi Step 15 : digunakan untuk menentukan perubahan nilai width dan
height pada form dengan setiap pengulangannya bernilai 15.

6. Buatkan ringkasan mengenai fungsi Point(x,y), Pset

Jawab :
Fungsi Point(x,y) : digunakan untuk mengembalikan nilai warna pada titik
x dan y.
Fungsi Pset : digunakan untuk mengatur warna pada sebuah titik terpilih.
2.Percobaan

1. Percobaan Memberi Warna

Gambar 5.1. Output Hasil Background Color 1

 Gambar 5.2. Output Hasil Background Color 2

2. Percobaan Menangkap Citra Dengan Picture Box

 Gambar 5.3. Output Hasil Capture Gambar 1

Gambar 5.4. Output Hasil Capture Gambar 2

3. Latihan

1. Membuat program untuk mengubah warna 3 buah picture-box dengan tiga

macam nilai RGB dengan masing- masing nilai 0-255, sedangkan picture-box
yang keempat bernilai RGB yang merupakan kombinasi nilai nilai R,G,B,
kemudian mencoba kombinasi di bawah ini :
a. R=0 G = 255 B=128
b. R=128 G=128 B=50
c. R=100 G=100 B=100

Gambar 5.5. Output Gambar Pencampuran Warna 1

Gambar 5.6. Output Gambar Pencampuran Warna 2

a. R=0 G = 255 B=128

Gambar 5.7. Output Gambar Pencampuran Warna 3

b. R=128 G=128 B=50

Gambar 5.8. Output Gambar Pencampuran Warna 4

c. R=100 G=100 B=100

 Gambar 5.9. Output Gambar Pencampuran Warna 5

2. Membuat program untuk melakukan perputaran citra. Hasilnya seperti

ditunjukkan pada gambar.
 Gambar 5.10. Output Gambar Perputaran Citra 1

Gambar 5.11. Output Gambar Perputaran Citra 2

VI. Analisa Hasil Percobaan

VII. Kesimpulan

1. Pencampuran tiga warna dasar akan menghasilkan berbagai warna tergantung

dari kadar masing-masing warna. Dalam numerisasi hexadecimal untuk warna,
dua digit paling belakang diwakili warna merah, kemudian dua digit
selanjutnya diwakili warna hijau, dan biru untuk dua digit berikutnya.
2. Citra dapat memperbaiki kualitas gambar (Image Enhancement) seperti
memperjelas dan mempertajam sebuah gambar (sharpness), mengubah warna
menjadi lebih indah, mengurangi gangguan (noise) pada gambar, mengubah
level terang-gelap agar gambar tampak lebih baik dan bagus.
3. Citra dapat memperbaiki informasi gambar seperti mendeteksi tepi objek
gambar, mengetahui noise, memperhalus gambar dan lain sebagainya.
4. Citra dapat mengklasifikasi objek-objek gambar seperti membagi gambar atas
objek dan background, memisah-misahkan objek gambar dan lain sebagainya.
5. Pada program capture gambar ini kita dapat menampilkan output gambar /
picture berotasi sebesar 90 derajat dengan mengubah pixel sesuai dengan
keinginan kita.
6. Suatu gambar dapat di proses dengan mengambil warna RGBnya, Sehingga
dapat diketahui susunan warna RGBnya.
7. Dengan program, digunakan untuk memproses gambar dengan meletakkan
warna RGB pada lokasi x dan y.
 DAFTAR PUSTAKA

Jobsheet, Praktikum 2 : Membaca Dan Menyimpan Citra

Team Penyusun Modul Visual Basic. 2006. Modul Praktek Laboratorium Komputer.
Visual Basic Version 6.0. Jakarta : Bima Sarana Informatika

https://putuadisusanta.wordpress.com/2015/07/25/dasar-dasar-warna-digital/
