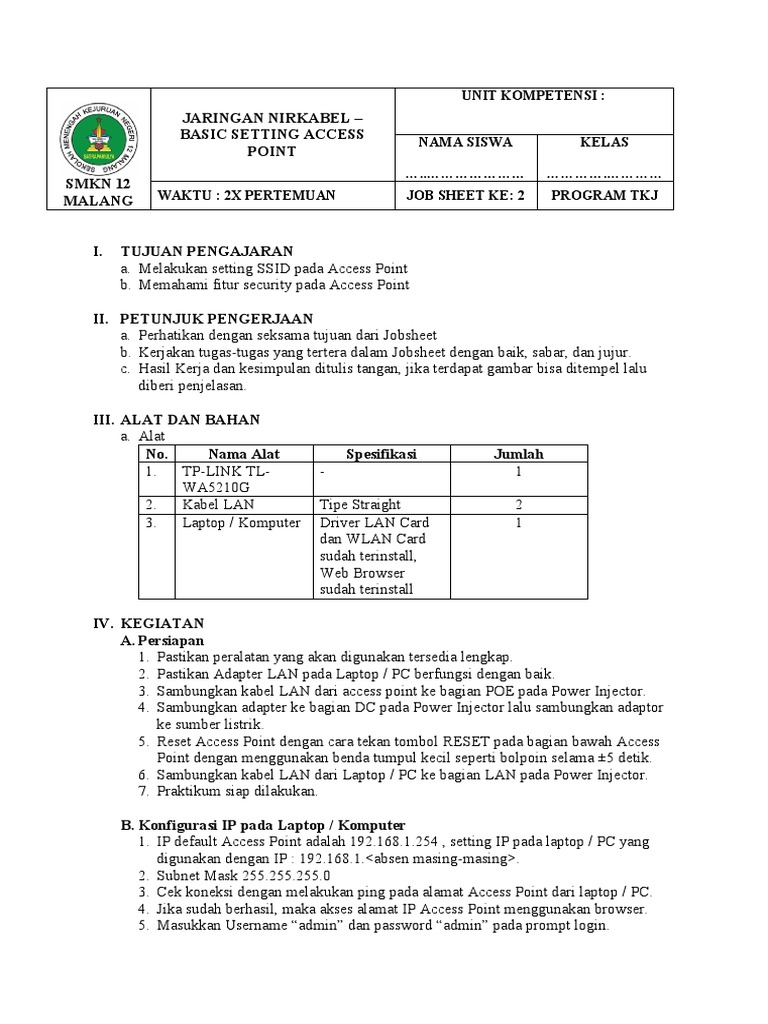

UNIT KOMPETENSI :

JARINGAN NIRKABEL –
BASIC SETTING ACCESS
NAMA SISWA KELAS
POINT
…..………………… ………….…………
SMKN 12
MALANG WAKTU : 2X PERTEMUAN JOB SHEET KE: 2 PROGRAM TKJ

I. TUJUAN PENGAJARAN
a. Melakukan setting SSID pada Access Point
b. Memahami fitur security pada Access Point

II. PETUNJUK PENGERJAAN

a. Perhatikan dengan seksama tujuan dari Jobsheet
b. Kerjakan tugas-tugas yang tertera dalam Jobsheet dengan baik, sabar, dan jujur.
c. Hasil Kerja dan kesimpulan ditulis tangan, jika terdapat gambar bisa ditempel lalu
diberi penjelasan.

III. ALAT DAN BAHAN

a. Alat
No. Nama Alat Spesifikasi Jumlah
1. TP-LINK TL- - 1
WA5210G
2. Kabel LAN Tipe Straight 2
3. Laptop / Komputer Driver LAN Card 1
dan WLAN Card
sudah terinstall,
Web Browser
sudah terinstall

IV. KEGIATAN
A. Persiapan
1. Pastikan peralatan yang akan digunakan tersedia lengkap.
2. Pastikan Adapter LAN pada Laptop / PC berfungsi dengan baik.
3. Sambungkan kabel LAN dari access point ke bagian POE pada Power Injector.
4. Sambungkan adapter ke bagian DC pada Power Injector lalu sambungkan adaptor
ke sumber listrik.
5. Reset Access Point dengan cara tekan tombol RESET pada bagian bawah Access
Point dengan menggunakan benda tumpul kecil seperti bolpoin selama ±5 detik.
6. Sambungkan kabel LAN dari Laptop / PC ke bagian LAN pada Power Injector.
7. Praktikum siap dilakukan.

B. Konfigurasi IP pada Laptop / Komputer

1. IP default Access Point adalah 192.168.1.254 , setting IP pada laptop / PC yang
digunakan dengan IP : 192.168.1.<absen masing-masing>.
2. Subnet Mask 255.255.255.0
3. Cek koneksi dengan melakukan ping pada alamat Access Point dari laptop / PC.
4. Jika sudah berhasil, maka akses alamat IP Access Point menggunakan browser.
5. Masukkan Username “admin” dan password “admin” pada prompt login.
 6. Amati hasilnya dan berikan penjelasan.
7. Apa yang terjadi jika username yang digunakan “Admin” dan password yang
digunakan adalah “ADMIN” ? berikan penjelasan!

C. Setting SSID
a. Basic Setting
1. Masuk pada Wireless – Basic Setting
2. Pada kolom SSID, ganti tulisan yang ada menjadi nama masing-masing.
3. Klik Save lalu tunggu beberapa saat.
4. Cek pada Wireless Connection di laptop / PC.
5. Amati perubahan yang terjadi lalu berikan penjelasan!

b. Power
1. Masih pada tempat yang sama, berikan checklist (√) di sebelah Enable High
Power Mode.
2. Amati perubahan yang terjadi pada kolom power lalu berikan penjelasan!

D. Menambahkan Security Key

1. Masuk pada bagian Wireless – Security Setting.
2. Geser kebawah lalu pilih WPA-PSK/WPA2-PSK
3. Pada kolom PSK Passphrase, ubah sesuai keinginan anda.
4. Cek pada Wireless Connection di laptop / PC.
5. Amati perubahan yang terjadi lalu berikan penjelasan!
6. Berapa karakter minimal yang harus dimasukkan pada kolom PSK Passphrase?
Jelaskan!
 V. Hasil Kerja

No. HASIL KEGIATAN

VI. Kesimpulan

VII. LEMBAR PENILAIAN

NILAI
No. ASPEK PENILAIAN KETERANGAN
MAKSIMUM PEROLEHAN
1 Kelengkapan kegiatan / 100
tugas praktikum (berupa
hasil file atau hasil
screenshot)
2 Penjelasan setiap kegiatan / 100
tugas praktikum

3 Kesimpulan 100

4 Kemandirian 100

RATA – RATA

Malang, ………….. 2016

Orang Tua Guru/Pengajar

…………………… ……………………
