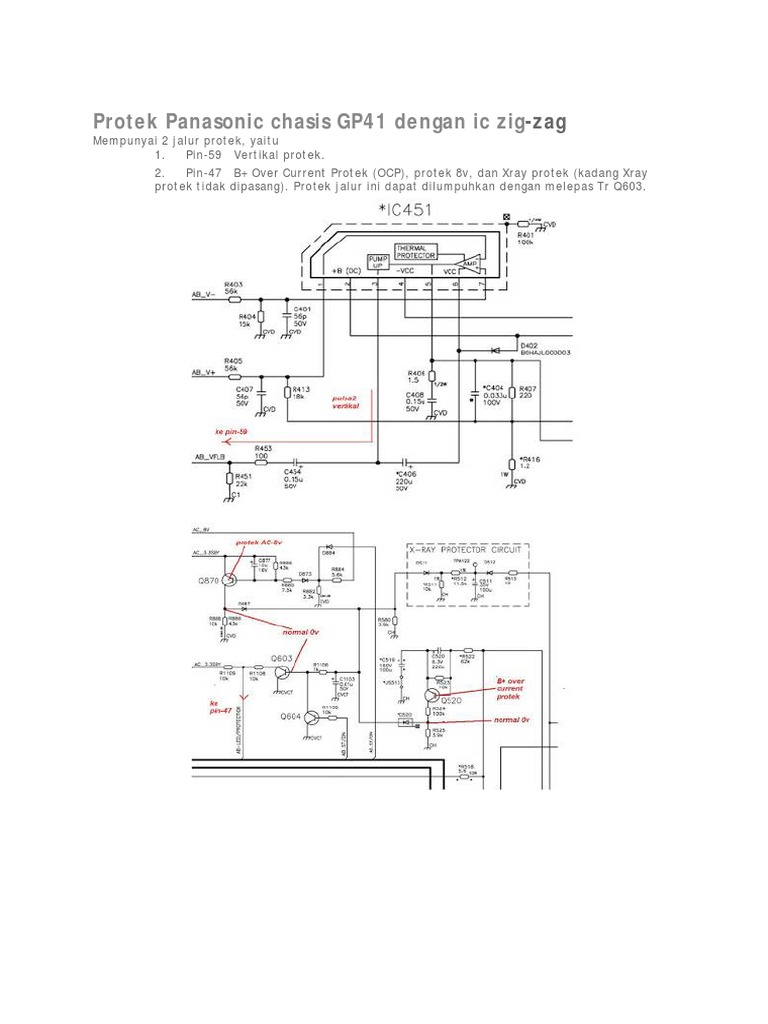

Protek Panasonic chasis GP41 dengan ic zig-zag

Mempunyai 2 jalur protek, yaitu

1. Pin-59 Vertikal protek.
2. Pin-47 B+ Over Current Protek (OCP), protek 8v, dan Xray protek (kadang Xray
protek tidak dipasang). Protek jalur ini dapat dilumpuhkan dengan melepas Tr Q603.
Panasonic 29” dengan ic zig-zag VCTxxxx gambar redup

KASUS :

 Panasonic 29” kiriman teknisi.

 Problem gambar redup kurang terang dan kurang kontras, tapi untuk tampilan OSD sangat
tajam
 Untung kondisi belum diacak….hanya nampak beberapa komponen seperti FBT, IC Vertikal,
IC besar VCTxxxx zig-zag dan elko2, pernah coba dilepas/disolder-solder.

SOLUSI.

 Seperti biasa langkah pertama problem seperti ini adalah untuk “cek tegangan
ABL”……..tapi yang satu ini dicari-cari kok tidak nemu yang namanya sirkit ABL……Baru sekarang ini
tahu kalau ic zig-zag VCTxxxx ini memang tidak ada pin-ABLnya……..lha trus apannya yang mau di
cek.
 Buka-buka datasheet IC VCT dulu…………nemu gambar blok diagram”jero-an” ic seperti
gambar dibawah.
 Setelah amati blok diagram dengan seksama – kecurigaan jatuh pada blok “Video Backend”
yang bermasalah……trus apanya kira-kira penyebabnya?.......
 Maka lanjutkan pelototi datasheet…..dan menemukan……….bahwa blok “video backend”
mendapat supply tegangan 5v pada pin-87 dan 3.3v pada pin-68……………

 Langsung ke TKP…..
 Cek tegangan pin-68…..ok (3.3v)
 Cek tegangan pin-87………hanya terukur 4v (seharusnya 5v)……lha ini dia mungkin biang
keroknya.
 Ganti lanjutkan pelototi skema Panasonic chasis GP41………untuk mencari tahu dari mana
sumber tegangan 5v.
 Setelah sedikit pusing-pusing - karena skema Panasonic umumnya tidak utuh, tetapi
dipotong-potong………Achirnya ketemu seperti gambar dibawah.

 Cek tegangan pada output regulator IC851 pin-4…..memang hanya 4v

 Cek tegangan pada input pin-2….terukur hanya sekitar 5v…….
 Cek input nyebrang R889…….terukur 10v……….lha ini dia biangnya……pasti R889 molor
nilainya.
 Lepas dan ukur R889 tenyata nilai molor menjadi 10 ohm.
 Dengan penggantian R889….gambar langsung oooyeeeeee.
