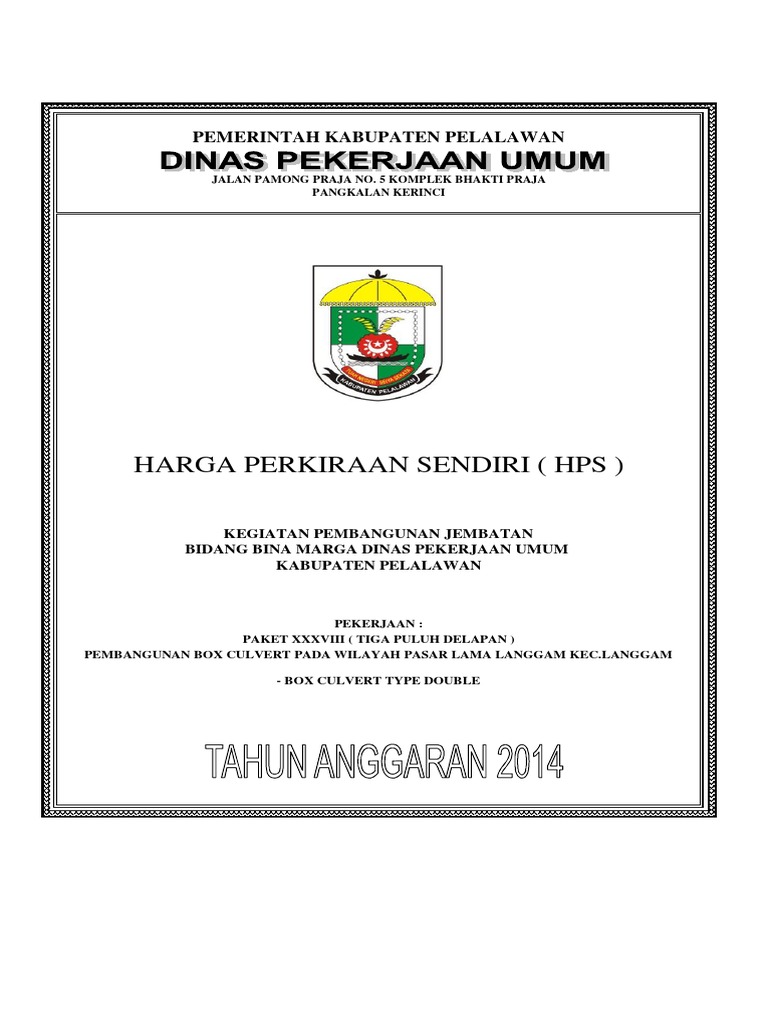

PEKERJAAN :
PAKET XXXVIII ( TIGA PULUH DELAPAN )
PEMBANGUNAN BOX CULVERT PADA WILAYAH PASAR LAMA LANGGAM KEC.LANGGAM
Jumlah Harga
No. Divisi Uraian Pekerjaan
(Rupiah)
1 Umum 8,280,000.00
2 Drainase -
3 Pekerjaan Tanah 10,527,840.00
4 Pelebaran Perkerasan dan Bahu Jalan -
5 Pekerasan Berbutir dan Perkerasan Beton Semen -
6 Perkerasan Aspal -
7 Struktur 283,324,664.18
8 Pengembalian Kondisi dan Pekerjaan Minor -
9 Pekerjaan Harian -
10 Pekerjaan Pemeliharaan Rutin -
(A) Jumlah Harga Pekerjaan ( termasuk Biaya Umum dan Keuntungan ) 302,132,504.18
(B) Pajak Pertambahan Nilai ( PPN ) = 10% x (A) 30,213,250.42
(C) JUMLAH TOTAL HARGA PEKERJAAN = (A) + (B) 332,345,754.60
(D) DIBULATKAN (C) 332,345,000.00
Terbilang :
Tiga Ratus Tiga Puluh Dua Juta Tiga Ratus Empat Puluh Lima Ribu Rupiah.
Ditetapkan Oleh ;
PEJABAT PEMBUAT KOMITMEN
MALANTON L GAOL, ST
NIP. 19720527 200502 1 002
Halaman 1 dari 1
INFORMASI UMUM
No. URAIAN INFORMASI
7. Lebar jalan lama ( bahu + perkerasan + bahu ) ( 0.00 + 0.00 + 0.00 ) meter
11. Jarak rata-rata Base Camp ke lokasi pekerjaan ---> L= 0.02 Kilometer
0.04 Km = a C 0.04 Km = b
A B
0.0 Km = c
Base Camp --------->
D
Kalkulasi Jarak Rata-Rata =
20 ....................................
21 ....................................
22 ....................................
ITEM PEMBAYARAN NO. : 1.2
JENIS PEKERJAAN : MOBILISASI
B. PERALATAN
Periksa lembar 1.2-2 4,400,000
C. FASILITAS KONTRAKTOR
1 Base Camp M2 36 60,000 2,160,000
2 Kantor M2 - 200,000 -
3 Barak M2 - 150,000 -
4 Bengkel M2 - 50,000 -
5 Gudang, dan lain-lain M2 - 50,000 -
D. FASILITAS LABORATORIUM
E. MOBILISASI LAINNYA
E.I. PEKERJAAN DARURAT
-
-
E.II. LAIN-LAIN
1
2
3
Catatan : Jumlah yang tercantum pada masing-masing item mobilisasi di atas sudah termasuk over-head dan laba
serta seluruh pajak dan bea (kecuali PPn), dan pengeluaran lainnya.
ITEM PEMBAYARAN NO. : 1.2
JENIS PEKERJAAN : MOBILISASI
Lembar 1.2-2
KODE HARGA JUMLAH
No. JENIS ALAT ALAT SATUAN VOL. SATUAN HARGA
(Rp.) (Rp.)
B. PERALATAN
DIVISI 1. UMUM
1.2 Mobilisasi LS 1.000 8,280,000 8,280,000.00
Jumlah Harga Pekerjaan DIVISI 1 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 8,280,000.00
DIVISI 2. DRAINASE
Jumlah Harga Pekerjaan DIVISI 2 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) -
Jumlah Harga Pekerjaan DIVISI 3 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 10,527,840.0
Jumlah Harga Pekerjaan DIVISI 4 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) -
Jumlah Harga Pekerjaan DIVISI 5 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) -
Jumlah Harga Pekerjaan DIVISI 6 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) -
DIVISI 7. STRUKTUR
7.1 (7).a Beton mutu sedang, fc’20 Mpa M3 78.660 1,537,860.00 120,968,067.32
7.1 (10) Beton mutu rendah, fc'10 Mpa M3 5.520 1,036,665.65 5,722,394.41
7.3.(1) Baja Tulangan U 24 Polos Kg 8,101.000 16,857.45 136,562,202.45
7.6.(1) Pondasi Cerucuk, Penyediaan dan Pemancangan Meter Panjang 1,040.000 19,300.00 20,072,000.00
Jumlah Harga Pekerjaan DIVISI 7 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 283,324,664.18
Jumlah Harga Pekerjaan DIVISI 8 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) -
Jumlah Harga Pekerjaan DIVISI 9 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) -
Jumlah Harga Pekerjaan DIVISI 10 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) -
Halaman 1 dari 1
Analisa EI-311a
A. TENAGA
B. BAHAN
C. PERALATAN
I. ASUMSI
1 Menggunakan alat berat (cara mekanik)
2 Lokasi pekerjaan : sepanjang box
3 Kondisi Jalan : baik
4 Jam kerja efektif per-hari Tk 7.00 Jam
5 Faktor pengembangan bahan Fk 1.20 -
6 Berat volume tanah (lepas) D 1.60 ton/m3 1.40 - 1.80
1. BAHAN
Tidak ada bahan yang diperlukan
2. ALAT
2.a. EXCAVATOR (E10)
Kapasitas Bucket V 0.93 M3
Faktor Bucket Fb 1.00 -
Faktor Efisiensi alat Fa 0.83
Faktor konversi , kedalaman < 40 % Fv 0.90 Faktor konversi
Waktu siklus Ts1 menit dihapus, masuk
- Menggali , memuat T1 0.400 menit dalam waktu siklus
- Lain lain T2 0.100 menit disesuaikam
Waktu siklus = T1 x Fv Ts1 0.50 menit
3. TENAGA
Produksi menentukan : EXCAVATOR Q1 77.19 M3/Jam
Produksi Galian / hari = Tk x Q1 Qt 540.33 M3
Kebutuhan tenaga :
- Pekerja P 2.00 orang
- Mandor M 1.00 orang
Koefisien tenaga / M3 :
- Pekerja = (Tk x P) : Qt (L01) 0.0259 Jam
- Mandor = (Tk x M) : Qt (L03) 0.0130 Jam
Rp. 9,000.00 / M3
A. TENAGA
B. BAHAN
C. PERALATAN
1. Excavator (E15) Jam 0.0109 626,264.68 6,832.24
2. Dump Truck (E08) Jam 0.0844 382,629.27 32,300.79
3 Alat Bantu Ls 1.0000 46.22 46.22
I. ASUMSI
1 Pekerjaan dilakukan secara mekanis
2 Lokasi pekerjaan : sepanjang box
2. ALAT
2.a. EXCAVATOR (E15)
Kapasitas Bucket V 0.93 M3
Faktor Bucket Fb 0.95 -
Faktor Efisiensi Alat Fa 0.83 -
Faktor Konversi Fv 0.90
Waktu sklus Ts1
- Menggali, memuat T1 0.25 menit
- Lain lain T2 0.15 menit
Waktu Siklus = T1 x Fv Ts1 0.40 menit
Kapasitas Prod./Jam pa
= x Fa x 60 Q5 142.29 M3
1000 x Wc
3. TENAGA
Produksi menentukan : EXCAVATOR Q1 91.66 M3/Jam
Produksi Timbunan / hari = Tk x Q1 Qt 641.64 M3
Kebutuhan tenaga :
- Pekerja P 4.00 orang
- Mandor M 1.00 orang
Koefisien tenaga / M3 :
- Pekerja = (Tk x P) : Qt (L01) 0.0436 Jam
- Mandor = (Tk x M) : Qt (L02) 0.0109 Jam
Rp. 52,300.00 / M3
A. TENAGA
B. BAHAN
C. PERALATAN
I. ASUMSI
1 Menggunakan alat (cara mekanik)
2 Lokasi pekerjaan : sepanjang jalan
3 Bahan dasar (batu, pasir dan semen) diterima
seluruhnya di lokasi pekerjaan
4 Jarak rata-rata Base camp ke lokasi pekerjaan L 0.02 KM
5 Jam kerja efektif per-hari Tk 7.00 jam
6 Kadar Semen Minimum (Spesifikasi) Ks 340 Kg/M3
7 Ukuran Agregat Maksimum Ag 19 mm
8 Perbandingan Air/Semen Maksimum (Spesifikasi) Wcr 0.50 -
9 Perbandingan Camp. : Semen Sm 410.0 Kg/M3 Berdasarkan
: Pasir Ps 670.0 Kg/M3 JMF dari EE
: Agregat Kasar Kr 992.0 Kg/M3
10 Berat Isi :
- Beton D1 2.40 T/M3
- Semen D2 1.25 T/M3
- Pasir D3 1.60 T/M3
- Agregat Kasar D4 1.60 T/M3
1. BAHAN
1.a. Semen (PC) = Sm x 1.03 (M12) 422.300 Kg
1.b. Pasir Beton = (Ps/1000 : D3) x 1.05 (M01a) 0.4397 M3
1.c. Agregat Kasar = (Kr/1000 : D4) x 1.05 (M03) 0.6510 M3
1.d. Kayu Perancah dan/atau Bekisting (M19) 0.1500 M3
1.e. Paku (M18) 1.2000 Kg
2. ALAT
2.a. CONCRETE MIXER (E06)
Kapasitas Alat V 500.00 liter
Faktor Efisiensi Alat Fa 0.83 -
Waktu siklus : (T1 + T2 + T3 + T4) Ts
- Memuat T1 8.00 menit
- Mengaduk T2 5.00 menit
- Menuang T3 2.00 menit
- Tunggu, dll. T4 3.00 menit
Ts 18.00 menit
3. TENAGA
Produksi Beton dalam 1 hari = Tk x Q1 Qt 9.68 M3
Koefisien Tenaga / M3 :
- Mandor = (Tk x M) : Qt (L03) 0.7229 jam
- Tukang = (Tk x Tb) : Qt (L02) 0.7229 jam
- Pekerja = (Tk x P) : Qt (L01) 0.7229 jam
Rp. 1,537,860.00 / M3
A. TENAGA
B. BAHAN
C. PERALATAN
I. ASUMSI
1 Menggunakan alat (cara mekanik)
2 Lokasi pekerjaan : sepanjang jalan
3 Bahan dasar (batu, pasir dan semen) diterima
seluruhnya di lokasi pekerjaan
4 Jarak rata-rata Base camp ke lokasi pekerjaan L 0.02 KM
5 Jam kerja efektif per-hari Tk 7.00 jam
6 Kadar Semen Minimum (Spesifikasi) Ks 250 Kg/M3
1. BAHAN
1.a. Semen (PC) = Sm x 1.03 (M12) 311.060 Kg
1.b. Pasir Beton = (Ps/1000 : D3) x 1.05 (M01a) 0.4154 M3
1.c. Kerikil Pecah = (Kr/1000 : D4) x 1.05 (M03) 0.7921 M3 Agregat Kasar
1.e. Kayu Perancah (M19) 0.0500 M3
1.f Paku (M18) 0.4000 Kg
2. ALAT
2.a. CONCRETE MIXER (E06)
Kapasitas Alat V 500.00 liter
Faktor Efisiensi Alat Fa 0.83 -
Waktu siklus : (T1 + T2 + T3 + T4) Ts
- Memuat T1 8.00 menit
- Mengaduk T2 4.00 menit
- Menuang T3 2.00 menit
- Tunggu, dll. T4 3.00 menit
Ts 17.00 menit
3. TENAGA
Produksi Beton dalam 1 hari = Tk x Q1 Qt 10.25 M3
Koefisien Tenaga / M3 :
- Mandor = (Tk x M) : Qt (L03) 0.6827 jam
- Tukang = (Tk x Tb) : Qt (L02) 1.3655 jam
- Pekerja = (Tk x P) : Qt (L01) 1.3655 jam
Rp. 1,036,665.7 / M3
A. TENAGA
B. BAHAN
C. PERALATAN
I. ASUMSI
1 Pekerjaan dilakukan secara manual
2 Lokasi pekerjaan : sepanjang jalan
3 Bahan dasar (besi dan kawat) diterima seluruhnya
di lokasi pekerjaan
4 Jarak rata-rata Base camp ke lokasi pekerjaan L 0.02 KM
5 Jam kerja efektif per-hari Tk 7.00 jam
6 Faktor Kehilangan Besi Tulangan Fh 1.10 -
1. BAHAN
1.a. Baja Tulangan (Polos) U24 (M39a) 1.1000 Kg
1.b. Kawat beton (M14) 0.0025 Kg
2. ALAT
2.a. ALAT BANTU Ls
Diperlukan :
- Gunting Potong Baja = 2 buah
- Kunci Pembengkok Tulangan = 2 buah
- Alat lainnya
3. TENAGA
Produksi kerja satu hari Qt 200.00 Kg
dibutuhkan tenaga : - Mandor M 1.00 orang
- Tukang Tb 1.00 orang
- Pekerja P 3.00 orang
Koefisien Tenaga / Kg :
- Mandor = ( M x Tk ) : Qt (L03) 0.0350 jam
- Tukang = ( Tb x Tk ) : Qt (L02) 0.0350 jam
- Pekerja = ( P x Tk ) : Qt (L01) 0.1050 jam
Rp. 16,857.45 / Kg
A. TENAGA
B. BAHAN
C. PERALATAN
I. ASUMSI
1 Dilakukan secara manual
2 Bahan diterima di lokasi Jembatan
3 Jam kerja efektif per-hari Tk 7.00 jam
1. BAHAN
1.a. Bahan pondasi cerucuk (M52) 1.0000 M1
2. ALAT
2.e. ALAT BANTU
Diperlukan alat bantu untuk pek pondasi cerucuk Lumpsum
- 1 set palu tripot
- Alat pertukangan
3. TENAGA
Produksi Tiang dalam 1 hari Qt 35.00 M1
Rp. 19,300.00 / M1
Halaman 1 dari 2
DAFTAR
HARGA DASAR SATUAN BAHAN
HARGA
No. URAIAN KODE SATUAN SATUAN KETERANGAN
( Rp.)
Halaman 2 dari 2
PEMERINTAH KABUPATEN PELALAWAN
DINAS PEKERJAAN UMUM
JL. PAMONG PRAJA NO.05 KOMP.BHAKTI PRAJA
PANGKALAN KERINCI
JL. LINTAS TIMUR
T.A. 2014
KEGIATAN PEMBANGUNAN JEMBATAN
KABUPATEN PELALAWAN
Paket Nama Paket
PEMBANGUNAN BOX CULVERT PADA WILAYAH PASAR
XXVIII LAMA LANGGAM, KEC.LANGGAM
JEMBATAN LANGGAM
LOKASI
SUNGAI BESAR KECAMATAN LANGGAM
TURAP TURAP
Judul Gambar
GAMBAR TYPICAL
MESJID LANGGAM RENC.BOX DOUBLE Skala Gambar Halaman Gambar
L
CI
Tanpa Skala
KE
01
AI
NG
Keterangan :
SU
- BOX CULVERT TYPE DOUBLE
JL. DT.LELA PUTRA (SEMENISASI)
Di Periksa Oleh : Di Buat Oleh :
Kabid. Binamarga Kasi Perencanaan Teknis
BOX CULVERT PASAR LAMA
NOT SCALE JOKO SUTIARDI, ST T. MOHD. FADLI, ST
NIP. 19760317 200212 1 005 NIP. 19790411 200904 1 001
Di Setujui Oleh :
Kepala Dinas Pekerjaan Umum
Kab. Pelalawan/Pengguna Anggaran
HASAN TUA TANJUNG, MT
NIP. 19590310 198810 1 006
PEMERINTAH KABUPATEN PELALAWAN
DINAS PEKERJAAN UMUM
JL. PAMONG PRAJA NO.05 KOMP.BHAKTI PRAJA
PANGKALAN KERINCI
T.A. 2014
KEGIATAN PEMBANGUNAN JEMBATAN
KABUPATEN PELALAWAN
Paket Nama Paket
PEMBANGUNAN BOX CULVERT PADA WILAYAH PASAR
XXVIII LAMA LANGGAM, KEC.LANGGAM
LOKASI
KECAMATAN LANGGAM
Judul Gambar
GAMBAR TYPICAL
Skala Gambar Halaman Gambar
Tanpa Skala 02
Keterangan :
- BOX CULVERT TYPE DOUBLE
Di Periksa Oleh : Di Buat Oleh :
Kabid. Binamarga Kasi Perencanaan Teknis
JOKO SUTIARDI, ST T. MOHD. FADLI, ST
NIP. 19760317 200212 1 005 NIP. 19790411 200904 1 001
Di Setujui Oleh :
Kepala Dinas Pekerjaan Umum
Kab. Pelalawan/Pengguna Anggaran
HASAN TUA TANJUNG, MT
NIP. 19590310 198810 1 006
PEMERINTAH KABUPATEN PELALAWAN
DINAS PEKERJAAN UMUM
JL. PAMONG PRAJA NO.05 KOMP.BHAKTI PRAJA
PANGKALAN KERINCI
T.A. 2014
KEGIATAN PEMBANGUNAN JEMBATAN
KABUPATEN PELALAWAN
Paket Nama Paket
PEMBANGUNAN BOX CULVERT PADA WILAYAH PASAR
XXVIII LAMA LANGGAM, KEC.LANGGAM
LOKASI
KECAMATAN LANGGAM
Judul Gambar
GAMBAR TYPICAL
Skala Gambar Halaman Gambar
Tanpa Skala 03
Keterangan :
- BOX CULVERT TYPE DOUBLE
Di Periksa Oleh : Di Buat Oleh :
Kabid. Binamarga Kasi Perencanaan Teknis
JOKO SUTIARDI, ST T. MOHD. FADLI, ST
NIP. 19760317 200212 1 005 NIP. 19790411 200904 1 001
Di Setujui Oleh :
Kepala Dinas Pekerjaan Umum
Kab. Pelalawan/Pengguna Anggaran
HASAN TUA TANJUNG, MT
NIP. 19590310 198810 1 006
PEMERINTAH KABUPATEN PELALAWAN
DINAS PEKERJAAN UMUM
JL. PAMONG PRAJA NO.05 KOMP.BHAKTI PRAJA
A PANGKALAN KERINCI
T.A. 2014
KEGIATAN PEMBANGUNAN JEMBATAN
KABUPATEN PELALAWAN
Paket Nama Paket
PEMBANGUNAN BOX CULVERT PADA WILAYAH PASAR
XXVIII LAMA LANGGAM, KEC.LANGGAM
LOKASI
KECAMATAN LANGGAM
Judul Gambar
GAMBAR TYPICAL
Skala Gambar Halaman Gambar
Tanpa Skala 04
A Keterangan :
- BOX CULVERT TYPE DOUBLE
Di Periksa Oleh : Di Buat Oleh :
Kabid. Binamarga Kasi Perencanaan Teknis
JOKO SUTIARDI, ST T. MOHD. FADLI, ST
NIP. 19760317 200212 1 005 NIP. 19790411 200904 1 001
Di Setujui Oleh :
Kepala Dinas Pekerjaan Umum
Kab. Pelalawan/Pengguna Anggaran
HASAN TUA TANJUNG, MT
NIP. 19590310 198810 1 006
