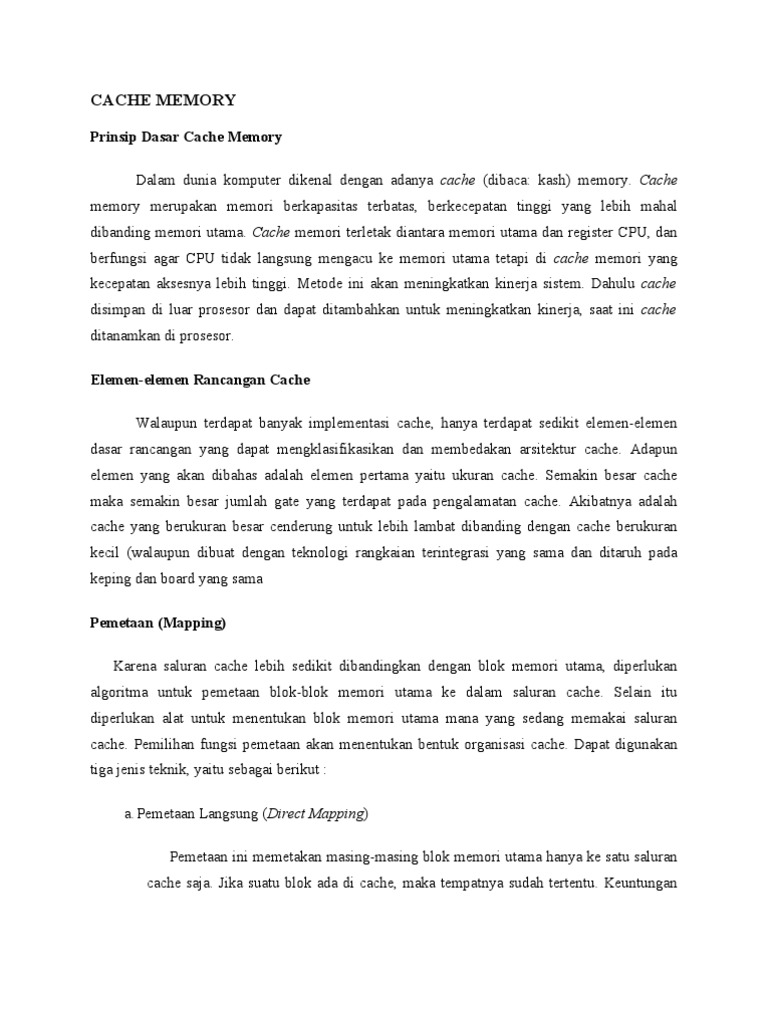

CACHE MEMORY

Prinsip Dasar Cache Memory Dalam dunia komputer dikenal dengan adanya cache (dibaca: kash) memory. Cache memory merupakan memori berkapasitas terbatas, berkecepatan tinggi yang lebih mahal dibanding memori utama. Cache memori terletak diantara memori utama dan register CPU, dan berfungsi agar CPU tidak langsung mengacu ke memori utama tetapi di cache memori yang kecepatan aksesnya lebih tinggi. Metode ini akan meningkatkan kinerja sistem. Dahulu cache disimpan di luar prosesor dan dapat ditambahkan untuk meningkatkan kinerja, saat ini cache ditanamkan di prosesor. Elemen-elemen Rancangan Cache Walaupun terdapat banyak implementasi cache, hanya terdapat sedikit elemen-elemen dasar rancangan yang dapat mengklasifikasikan dan membedakan arsitektur cache. Adapun elemen yang akan dibahas adalah elemen pertama yaitu ukuran cache. Semakin besar cache maka semakin besar jumlah gate yang terdapat pada pengalamatan cache. Akibatnya adalah cache yang berukuran besar cenderung untuk lebih lambat dibanding dengan cache berukuran kecil (walaupun dibuat dengan teknologi rangkaian terintegrasi yang sama dan ditaruh pada keping dan board yang sama Pemetaan (Mapping) Karena saluran cache lebih sedikit dibandingkan dengan blok memori utama, diperlukan algoritma untuk pemetaan blok-blok memori utama ke dalam saluran cache. Selain itu diperlukan alat untuk menentukan blok memori utama mana yang sedang memakai saluran cache. Pemilihan fungsi pemetaan akan menentukan bentuk organisasi cache. Dapat digunakan tiga jenis teknik, yaitu sebagai berikut : a. Pemetaan Langsung (Direct Mapping) Pemetaan ini memetakan masing-masing blok memori utama hanya ke satu saluran cache saja. Jika suatu blok ada di cache, maka tempatnya sudah tertentu. Keuntungan

dari direct mapping adalah sederhana dan murah. Sedangkan kerugian dari direct mapping adalah suatu blok memiliki lokasi yang tetap (Jika program mengakses 2 block yang di map ke line yang sama secara berulang-ulang, maka cache-miss sangat tinggi). b. Pemetaan Asosiatif (Associative Mapping) Pemetaan ini mengatasi kekurangan pemetaan langsung dengan cara mengizinkan setiap blok memori utama untuk dimuatkan ke sembarang saluran cache. Dengan pemetaan asosiatif, terdapat fleksibilitas penggantian blok ketika blok baru dibaca ke dalam cache. Kekurangan pemetaan asosiatif yang utama adalah kompleksitas rangkaian yang diperlukan untuk menguji tag seluruh saluran cache secara paralel, sehingga pencarian data di cache menjadi lama c. Pemetaan Asosiatif Set (Set Associative Mapping) Pada pemetaan ini, cache dibagi dalam sejumlah sets. Setiap set berisi sejumlah line. Pemetaan asosiatif set memanfaatkan kelebihan-kelebihan pendekatan pemetaan langsung dan pemetaan asosiatif. Jumlah Cache a. Cache Satu Tingkat (First level cache) Memori yang bernama L1 Cache ini adalah memori yang terletak paling dekat dengan prosesor (lebih spesifik lagi: dekat dengan blok CU [Control Unit]). Penempatan Cache di prosesor dikembangkan sejak PC i486. Memori di tingkat ini memiliki kapasitas yang paling kecil (hanya 16KB), tetapi memiliki kecepatan akses dalam hitungan nanodetik (sepermilyar detik). Data yang berada di memori ini adalah data yang paling penting dan paling sering diakses. Biasanya data di sini adalah data yang telah diatur melalui OS (Operating System) menjadi Prioritas Tertinggi (High Priority). b. Cache dua tingkat (Second level cache)

Memori L2 Cache ini terletak terletak di MotherBoard (lebih spesifik lagi: modul COAST : Cache On A STick. Bentuk khusus dari L2 yang mirip seperti Memory Module yang dapat diganti-ganti tergantung motherboardnya). Akan tetapi ada juga yang terintegrasi langsung dengan MotherBoard, atau juga ada yang terintergrasi dengan Processor Module. Di L2 Cache ini, kapasitasnya lebih besar dari pada L1 Cache. Ukurannya berkisar antara 256 KB2MB. Biasanya , L2 Cache yang besar diperlukan di MotherBoard untuk Server. Kecepatan akses sekitar 10ns (nano second).

http://nana785750.multiply.com/journal/item/9/cache_memory

http://gpinkom.wordpress.com/2008/06/04/cache-memory/

Cache memory
Pengertian Cache memory
Cache memory adalah memory berukuran kecil berkecepatan tinggi yang berfungsi untuk menyimpan sementara instruksi dan/atau data (informasi) yang diperlukan oleh prosesor. Boleh dikatakan bahwa cache memory ini adalah memory internal prosesor. Cache memory ini berbasis SRAM yang secara fisik berukuran kecil dan kapasitas tampung datanya juga kecil atau sedikit. Pada saat ini, cache memory ada 3 jenis, yaitu L1 cache, L2 cache, dan L3 cache. Letak cache memory L1 cache terintegrasi dengan chip prosesor, artinya letak L1 cache sudah menyatu dengan chip prosesor (berada di dalam keping prosesor). Sedangkan letak L2 cache, ada yang menyatu dengan chip prosesor, ada pula yang terletak di luar chip prosesor, yaitu di motherboard dekat dengan posisi dudukan prosesor. Pada era prosesor intel 80486 atau sebelumnya, letak L2 cache kebanyakan berada di luar chip prosesor. Chip cache terpisah dari prosesor, berdiri mandiri dekat chip prosesor. Sejak era prosesor Intel Pentium, letak L2 cache ini sudah terintegrasi dengan chip prosesor (menyatu dengan keping prosesor). Posisi L2 cache selalu terletak antara L1 cache dengan memori utama (RAM). Sedangkan L3 cache belum

diimplementasikan secara umum pada semua jenis prosesor. Hanya prosesorprosesor tertentu yang memiliki L3 cache. Cache memory yang letaknya terpisah dengan prosesor disebut cache memory non integrated atau diskrit (diskrit artinya putus atau terpisah). Cache memory yang letaknya menyatu dengan prosesor disebut cache memory integrated, on-chip, atau on-die (integrated artinya bersatu/menyatu/ tergabung, on-chip artinya ada pada chip). L1 cache (Level 1 cache) disebut pula dengan istilah primary cache, first cache, atau level one cache. L2 cache disebut dengan istilah secondary cache, second level cache, atau level two cache.

Kecepatan cache memory Transfer data dari L1 cache ke prosesor terjadi paling cepat dibandingkan L2 cache maupun L3 cache (bila ada). Kecepatannya mendekati kecepatan register. L1 cache ini dikunci pada kecepatan yang sama pada prosesor. Secara fisik L1 cache tidak bisa dilihat dengan mata telanjang. L1 cache adalah lokasi pertama yang diakses oleh prosesor ketika mencari pasokan data. Kapasitas simpan datanya paling kecil, antara puluhan hingga ribuan byte tergantung jenis prosesor. Pada

beberapa jenis prosesor pentium kapasitasnya 16 KB yang terbagi menjadi dua bagian, yaitu 8 KB untuk menyimpan instruksi, dan 8 KB untuk menyimpan data. Transfer data tercepat kedua setelah L1 cache adalah L2 cache. Prosesor dapat mengambil data dari cache L2 yang terintegrasi (on-chip) lebih cepat dari pada cache L2 yang tidak terintegrasi. Kapasitas simpan datanya lebih besar dibandingkan L1 cache, antara ratusan ribu byte hingga jutaan byte, ada yang 128 KB, 256 KB, 512 KB, 1 MB, 2 MB, bahkan 8 MB, tergantung jenis prosesornya. Kapasitas simpan data untuk L3 cache lebih besar lagi, bisa ratusan juta byte (ratusan mega byte). Prioritas penyimpanan dan pengambilan data Dalam mekanisme kerjanya, data yang akan diproses oleh prosesor, pertama kali dicari di L1 cache, bila tidak ada maka akan diambil dari L2 cache, kemudian dicari di L3 cache (bila ada). Jika tetap tidak ada, maka akan dicari di memori utama. Pengambilan data di L2 cache hanya dilakukan bila di L1 cahe tidak ada. Lebih jelasnya proses baca tulis data yang dilakukan oleh prosesor ke memori utama dapat dijelaskan sebagai berikut:
Ketika data dibaca/ditulis di memori utama (RAM) oleh prosesor, salinan data beserta address-nya (yang diambil/ditulis di memori utama) disimpan juga di cache. Sewaktu prosesor memerlukan kembali data tersebut, prosesor akan mencari ke cache, tidak perlu lagi mencari di memori utama. Jika isi cache penuh, data yang paling lama akan dibuang dan digantikan oleh data yang baru diproses oleh prosesor. Proses ini dapat menghemat waktu dalam proses mengakses data yang sama, dibandingkan jika prosesor berulang-ulang harus mencari data ke memori utama.

Secara logika, kapasitas cache memory yang lebih besar dapat membantu memperbaiki kinerja prosesor, setidak-tidaknya mempersingkat waktu yang diperlukan dalam proses mengakses data.
