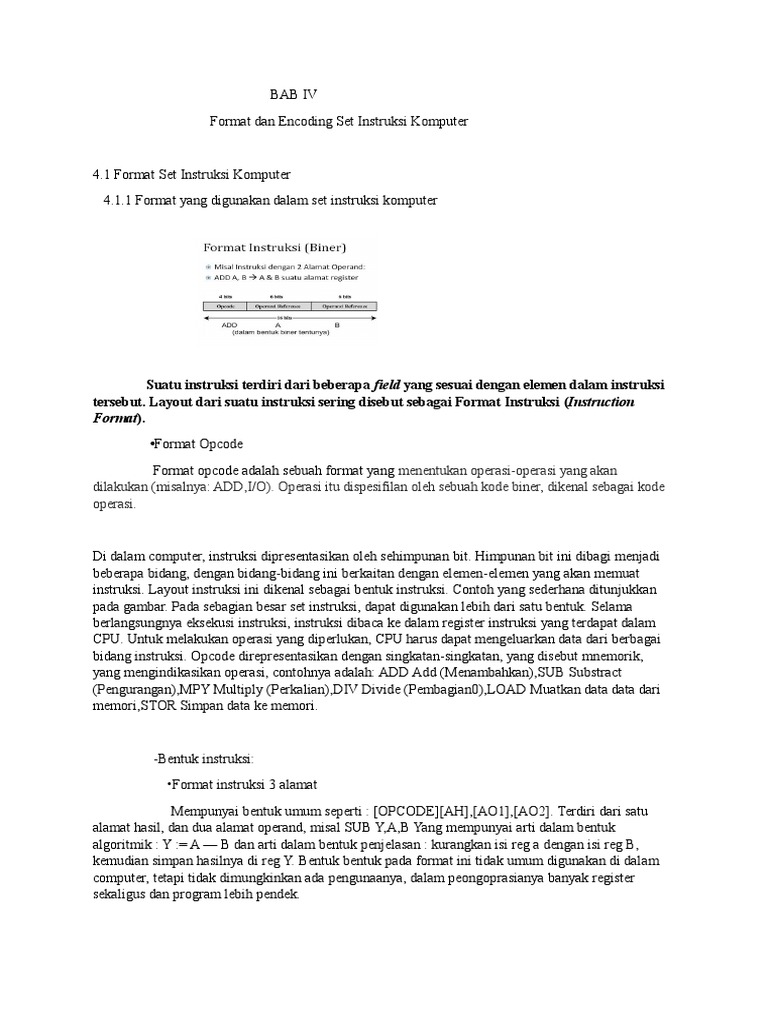

BAB IV

Format dan Encoding Set Instruksi Komputer

4.1 Format Set Instruksi Komputer

4.1.1 Format yang digunakan dalam set instruksi komputer

Suatu instruksi terdiri dari beberapa field yang sesuai dengan elemen dalam instruksi
tersebut. Layout dari suatu instruksi sering disebut sebagai Format Instruksi (Instruction
Format).
•Format Opcode
Format opcode adalah sebuah format yang menentukan operasi-operasi yang akan
dilakukan (misalnya: ADD,I/O). Operasi itu dispesifilan oleh sebuah kode biner, dikenal sebagai kode
operasi.

Di dalam computer, instruksi dipresentasikan oleh sehimpunan bit. Himpunan bit ini dibagi menjadi
beberapa bidang, dengan bidang-bidang ini berkaitan dengan elemen-elemen yang akan memuat
instruksi. Layout instruksi ini dikenal sebagai bentuk instruksi. Contoh yang sederhana ditunjukkan
pada gambar. Pada sebagian besar set instruksi, dapat digunakan lebih dari satu bentuk. Selama
berlangsungnya eksekusi instruksi, instruksi dibaca ke dalam register instruksi yang terdapat dalam
CPU. Untuk melakukan operasi yang diperlukan, CPU harus dapat mengeluarkan data dari berbagai
bidang instruksi. Opcode direpresentasikan dengan singkatan-singkatan, yang disebut mnemorik,
yang mengindikasikan operasi, contohnya adalah: ADD Add (Menambahkan),SUB Substract
(Pengurangan),MPY Multiply (Perkalian),DIV Divide (Pembagian0),LOAD Muatkan data data dari
memori,STOR Simpan data ke memori.

-Bentuk instruksi:
•Format instruksi 3 alamat
Mempunyai bentuk umum seperti : [OPCODE][AH],[AO1],[AO2]. Terdiri dari satu
alamat hasil, dan dua alamat operand, misal SUB Y,A,B Yang mempunyai arti dalam bentuk
algoritmik : Y := A — B dan arti dalam bentuk penjelasan : kurangkan isi reg a dengan isi reg B,
kemudian simpan hasilnya di reg Y. Bentuk bentuk pada format ini tidak umum digunakan di dalam
computer, tetapi tidak dimungkinkan ada pengunaanya, dalam peongoprasianya banyak register
sekaligus dan program lebih pendek.
 Contoh:
A, B, C, D, E, T, Y adalah register
Program: Y = (A — B) / ( C + D × E)
SUB Y, A, B Y := A — B
MPY T, D, E T := D × E
ADD T, T, C T := T + C
DIV Y, Y, T Y:= Y / T
Memerlukan 4 operasi

• Format instruksi 2 alamat

Mempunyai bentuk umum : [OPCODE][AH],[AO]. Terdiri dari satu alamat hasil
merangkap operand, satu alamat operand, missal : SUB Y,B yang mempunyai arti dalam algoritmik :
Y:= Y — B dan arti dalam bentuk penjelasan : kurangkan isi reg Y dengan isi reg B, kemudian simpan
hasillnya di reg Y. Bentuk bentuk format ini masih digunakan di computer sekarang, untuk
mengoprasikan lebih sedikit register, tapi panjang program tidak bertambah terlalu banyak.

Contoh :
A, B, C, D, E, T, Y adalah register
Program: Y = (A — B) / ( C + D × E)
MOVE Y, A Y := A
SUB Y, B Y := Y — B
MOVE T, D T := D
MPY T, E T := T × E
ADD T, C T := T + C
DIV Y, T Y:= Y / T
Memerlukan 6 operasi

• Format instruksi 1 alamat

Mempunyai bentuk umum : [OPCODE][AO]. Terdiri dari satu alamat operand, hasil
disimpan di accumulator, missal : SUB B yang mempunyai arti dalam algoritmik : AC:= AC — B dan
arti dalam bentuk penjelasan : kurangkan isi Acc dengan isi reg B, kemudian simpan hasillnya di reg
Acc. Bentuk bentuk format ini masih digunakan di computer jaman dahulu, untuk mengoprasikan di
perlukan satu register, tapi panjang program semakin bertambah.
 Contoh :
A, B, C, D, E, Y adalah register
Program: Y = (A — B) / ( C + D × E)
LOAD D AC := D
MPY E AC := AC × E
ADD C AC := AC + C
STOR Y Y := AC
LOAD A AC := A
SUB B AC := AC — B
DIV Y AC := AC / Y
STOR Y Y := AC
Memerlukan 8 operasi

• Format instruksi 0 alamat

Mempunyai bentuk umum : [OPCODE]. Terdiri dari semua alamat operand implicit,
disimpan dalam bentuk stack. Operasi yang biasanya membutuhkan 2 operand, akan mengambil isi
stack paling atas dan dibawahnya missal : SUB yang mempunyai arti dalam algoritmik :
S[top]:=S[top-1]-S[top] dan arti dalam bentuk penjelasan : kurangkan isi stack no2 dari atas dengan
isi stack paling atas, kemudian simpan hasilnya di stack paling atas, untuk mengoprasikan ada
beberapa instruksi khusus stack PUSH dan POP.

Contoh :
A, B, C, D, E, Y adalah register
Program: Y = (A — B) / ( C + D × E)
PUSH A S[top] := A
PUSH B S[top] := B
SUB S[top] := A — B
PUSH C S[top] := C
PUSH D S[top] := D
PUSH E S[top] := E
MPY S[top] := D × E
ADD S[top] := C + S[top]
DIV S[top] := (A — B) /S[top]
POP Y Out := S[top]

• Format Operand
Format instruksi menentukan layout bit suatu instruksi dan harus mencakup opcode dan
secara implisit atau eksplisit, nol operand atau lebih. Suatu instruksi terdiri dari beberapa field yang
sesuai dengan elemen dalam instruksi tersebut. Layout dari suatu instruksi sering disebut sebagai
Format Instruksi (Instruction Format). Kolom operand, disebut juga address field, dapat berisi
data/konstanta yang langsung dipakai pada operasi kode operasi atau alamat lokasi dimana data
disimpan.
Setiap mode pengalamatan memberikan fleksibilitas khusus yang sangat penting. Mode
pengalamatan ini meliputi direct addressing, indirect addressing, dan immediate addressing. Direct
addressing adalah mode pengalamatan yang operand-nya merupakan alamat memori yang sebenarnya.
Indirect addressing adalah mode pengalamatan yang operand-nya berisi alamat memori yang berisi
data yang sebenarnya. Immediate addressing adalah mode pengalamatan yang operand-nya
merupakan data yang sebenarnya.
Dalam set instruksi, terdapat beberapa jenis type operand yang digunakan, yaitu:
- Register operand: operand yang berisi nilai dari register tertentu.
- Memory operand: operand yang berisi nilai dari lokasi memori tertentu.
- Immediate operand: operand yang berisi nilai konstan atau data yang langsung digunakan dalam
operasi.
- I/O operand: operand yang berisi nilai dari port I/O tertentu.
- Flag operand: operand yang berisi nilai dari suatu flag register.

Setiap jenis operand memiliki format yang berbeda-beda dan harus didefiniskan secara jelas di
dalam set instruksi. Operand-operand juga direpresentasikan secara simbolik. Misalnya instruksi ADD
R,Y Berarti tambahkan niali yang terdapat pada lokasi Y ke isi register R. Dalam contoh ini, Y
berkaitan dengan alamat lokasi di dalam memori, dan R berkaitan dengan register tertentu. Perlu
dicatat bahwa operasi dilakukan terhadap isi alamat, bukan terhadap alamatnya.Sehingga adalah
mungkin untuk menuliskan program bahasa mesin dalam bentuk simbolik. Setiap opcode simbolik
memiliki representasi biner yang tetap, dan pemrograman dapat menetapkan masing-masing operand
simbolik. Misalnya, pemrograman dapat memulainya dengan definisi-definisi:
X=523
Y=514
dan seterusnya. Sebuah program yang sederhana akan menerima input simbol ini, kemudian
mengkonversiakn opcode dan acuan operand menjadi bentuk biner, dan akhirnya membentuk
instruksi mesin biner.
 4.1.2 Contoh-contoh format yang digunakan dalam berbagai arsitektur komputer
Berikut adalah beberapa contoh format umum yang digunakan dalam arsitektur komputer:
1. ** Format instruksi**: Menentukan bit layout dari sebuah instruksi. Ini harus menyertakan
sebuah opcode dan secara implisit atau eksplisit, nol atau lebih operan.
2.**Instruksi pemrosesan data**: Ini adalah aritmetika dan instruksi logika.
3. **Instruksi penyimpanan data**: Ini adalah instruksi memori.
4. **Instruksi transfer data**: Ini adalah instruksi I/O.
5 . ** Instruksi kontrol**: Ini adalah instruksi pemeriksaan dan pencabangan.
6**Mode pengalamatan**: Menentukan bagaimana operan diakses.
7. **Format memori**: Menentukan bagaimana data dan instruksi disimpan dalam memori.
8. **Operand**: Data atau register yang sedang dioperasikan oleh suatu instruksi.
9. **Instruksi**: Seperangkat aturan yang digunakan komputer untuk melakukan operasi
tertentu.

4.2 Encoding Instruksi Komputer

4.2.1 Encoding atau representasi biner instruksi komputer
Encoding atau representasi biner instruksi komputer adalah cara untuk merepresentasikan
instruksi-instruksi yang diberikan pada komputer dalam bentuk bilangan biner. Berikut adalah
beberapa informasi terkait encoding atau representasi biner instruksi komputer dari hasil pencarian:
- Setiap opcode simbolik memiliki representasi biner yang tetap, dan pemrograman dapat
menetapkan masing-masing operand simbolik.
- Format instruksi menentukan layout bit suatu instruksi. Format instruksi harus mencakup
opcode dan secara implisit atau eksplisit, nol operand atau lebih. Secara implisit atau eksplisit, format
harus dapat mengindikasikan mode pengalamatan seluruh operand-nya.
- Dalam komputasi dan sistem elektronik, desimal berkode biner (BCD) adalah sebuah kelas
pengkodean biner dari bilangan desimal yang masing-masing digit dalam.
- Representasi data merupakan cara bagaimana nilai dimasukkan ke komputer. Untuk memberi
tanda bilangan biner telah diperjanjikan yakni 0 dan 1.
- Setiap instruksi direpresentasikan oleh urutan bit.
Dari informasi di atas, dapat disimpulkan bahwa encoding atau representasi biner instruksi
komputer adalah cara untuk merepresentasikan instruksi-instruksi pada komputer dalam bentuk
bilangan biner. Representasi biner ini dapat digunakan untuk merepresentasikan tipe data numerik,
alamat pada memori, karakter, dan lain-lain. Setiap opcode simbolik memiliki representasi biner yang
tetap, dan format instruksi menentukan layout bit suatu instruksi. Selain itu, terdapat kelas
pengkodean biner dari bilangan desimal yang masing-masing digit dalam, yaitu desimal berkode biner
(BCD).

4.2.2 Hubungan antara encoding dengan format instruksi dan implementasi arsitektur komputer
Encoding dan format instruksi memiliki hubungan yang erat saat memproses data di komputer.
Berikut adalah beberapa contoh keterkaitannya:
- Instruksi mesin adalah kumpulan instruksi yang dapat diproses oleh komputer. Setiap instruksi
mesin memiliki bentuk atau susunan yang disebut bentuk instruksi. Format perintah terdiri dari
beberapa bagian, seperti B.opcode, address space dan data.
- Encoding adalah proses mengubah data menjadi bentuk yang dapat diproses oleh komputer. Dalam
konteks instruksi mesin, pengkodean adalah representasi biner dari instruksi mesin. Setiap instruksi
mesin memiliki kode akses unik yang digunakan untuk mengidentifikasi instruksi tersebut.
- Format instruksi dan pengkodean saling terkait karena format instruksi menentukan bagaimana
instruksi dibagi menjadi bagian-bagian yang dikodekan. Misalnya, dalam bentuk instruksi, opcode
digunakan untuk mengidentifikasi instruksi dan kemudian dikodekan ke dalam representasi biner
yang sesuai. Ruang alamat dari format instruksi juga mempengaruhi pengkodean, karena format
alamat menentukan bagaimana data diambil dan diproses menggunakan instruksi. Ini menunjukkan
bahwa pengkodean dan format instruksi terkait dalam pemrosesan data komputer, karena format
instruksi menentukan bagaimana instruksi dipecah menjadi bagian-bagian yang dikodekan, dan
pengkodean mewakili instruksi dalam bentuk biner yang dapat diproses oleh komputer.

Implementasi Arstitektur Komputer

Arsitektur komputer adalah konsep perencanaan dan struktur pengoperasian dasar dari suatu sistem
komputer.Arsitektur komputer terdiri dari aturan dan metode atau prosedur yang menggambarkan
implementasi, fungsionalitas sistem komputer. Arsitektur komputer melibatkan pembangunan
komputer dan semua yang masuk ke dalam sistem komputer. Arsitektur komputer meliputi ilmu atau
seperangkat aturan yang menyatakan bagaimana perangkat lunak dan perangkat keras komputer
bergabung bersama dan berinteraksi untuk membuat komputer bekerja. Arsitektur komputer tidak
hanya menentukan cara kerja komputer, tetapi juga teknologi apa yang mampu dimiliki komputer.

Arsitektur komputer terdiri dari dua bagian utama yaitu arsitektur set instruksi dan arsitektur sistem
perangkat keras. Arsitektur set instruksi adalah spesifikasi yang menentukan bagaimana pemrogram
bahasa mesin berinteraksi dengan komputer. Arsitektur sistem perangkat keras merupakan subsistem
perangkat keras dasar seperti CPU.

Beberapa contoh dari arsitektur komputer adalah Arsitektur von Neumann, CISC, RISC, blue gene,
dan lain-lain. Arsitektur komputer mempelajari atribut sistem komputer yang terkait dengan seorang
programmer seperti set instruksi, aritmetika yang digunakan, teknik pengalamatan, mekanisme I/O.
Organisasi komputer mempelajari bagian yang terkait dengan unit-operasional komputer dan
hubungan antara komponen sistem komputer seperti sinyal kontrol, interface, teknologi memori.
Implementasi arsitektur komputer dapat ditemukan dalam kehidupan sehari-hari seperti dalam proses
pembacaan dan pengolahan data. Arsitektur komputer juga digunakan dalam pengembangan program
dan teknologi baru dan lebih baik.
