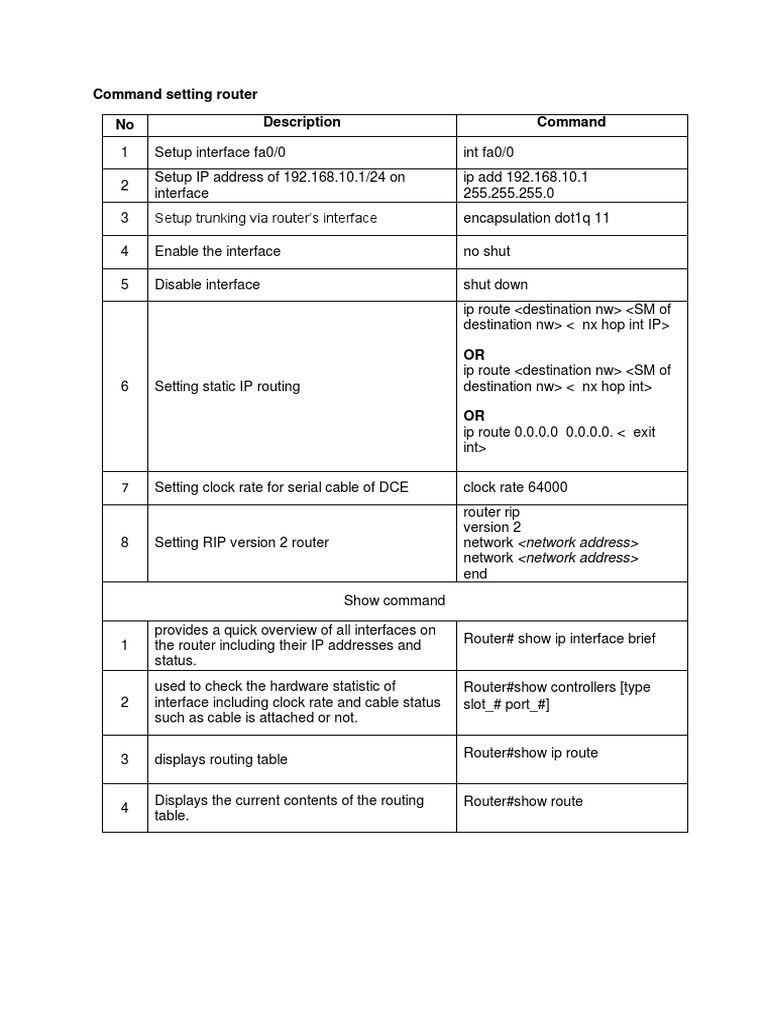

Command setting router

No Description Command

1 Setup interface fa0/0 int fa0/0

Setup IP address of 192.168.10.1/24 on ip add 192.168.10.1
2
interface 255.255.255.0
3 Setup trunking via router’s interface encapsulation dot1q 11

4 Enable the interface no shut

5 Disable interface shut down

ip route <destination nw> <SM of
destination nw> < nx hop int IP>

OR
ip route <destination nw> <SM of
6 Setting static IP routing destination nw> < nx hop int>

OR
ip route 0.0.0.0 0.0.0.0. < exit
int>

7 Setting clock rate for serial cable of DCE clock rate 64000
router rip
version 2
8 Setting RIP version 2 router network <network address>
network <network address>
end

Show command

provides a quick overview of all interfaces on

1 the router including their IP addresses and
status.
used to check the hardware statistic of
2 interface including clock rate and cable status
such as cable is attached or not.
Router# show ip interface brief
Router#show controllers [type
slot_# port_#]

3 displays routing table Router#show ip route

Displays the current contents of the routing Router#show route

4
table.
Contoh 3 – Static routing

Device Interface IP ADDRES SUBNET Default

(HOSTNAME) MASK gateway
se0/0/0 – DCE 172.16.40.1 255.255.255.0 -
R1
fa0/0 172.16.10.1 255.255.255.0 -
se0/0/0 – DTE 172.16.40.2 255.255.255.0 -
R1
fa0/0 172.16.50.1 255.255.255.0 -
PC0 NIC 172.16.10.10 255.255.255.0 172.16.10.1
PC1 NIC 172.16.50.10 255.255.255.0 172.16.50.1

1. Susun device seperti dalam gambarajah. Untuk setkan serial kabel pada router, klik
pada router.

2 4

Slot 1 Slot 0
ON/OFF
router

1 Slot WAN

3
 1. Physical  WIC-2T.
2. OFF router.
3. Klik pada wan interface card yang berlabel pada 3 dan dropkan pada
mana-man satu slot di atas.
4. ON kan semula router.

2. Setup R1 dan R2 – setkan hostname, disable DNS dan setkan IP pada interface
berdasarkan jadual. Jika kabel serial DCE(ada tanda jam), letakkan clock rate.

3. Setup ip route pada setiap router.

Setup ip route :

R1 terhubung dengan network 172.16.40.0 dan 172.16.10.0 sahaja. Ia tidak ada hubungan ke
network 172.16.50.0.

Untuk menghubungkan ke rangkaian tersebut, gunakan R2. Maka dari R1 ke R2, masuk melalui int
se0/0/0 172.16.40.2.

Arahan ip route : ip route 172.16.50.0 255.255.255.0 172.16.40.2

[ ke nw ?] [SM nw ke ?] [masuk melalui]

R2 terhubung dengan network 172.16.50.0 dan 172.16.40.0 sahaja. Ia tidak ada hubungan ke
network 172.16.10.0.

Untuk menghubungkan ke rangkaian tersebut, gunakan R1. Maka dari R2 ke R1, masuk melalui int
se0/0/0 172.16.40.1.

Arahan ip route : ip route 172.16.10.0 255.255.255.0 172.16.40.1

[ ke nw ?] [SM nw ke ?] [masuk melalui]

Atau ip route 172.16.10.0 255.255.255.0 se0/0/0

[ ke nw ?] [SM nw ke ?] [masuk melalui interface]
4. Setkan IP secara statik pada setiap PC.

Contoh :

5. Buat pengujian ping.

Contoh 3 – Static routing1

Device Default
Interface IP ADDRES SUBNET MASK
(HOSTNAME) gateway
se0/1/0 – DCE 202.16.11.5 255.255.255.252 -
KL
fa0/0 202.16.10.1 255.255.255.0 -
se0/0/0 – DTE 202.16.11.6 255.255.255.252 -
Melaka se0/0/1 – DCE 202.16.11.9 255.255.255.252 -
fa0/1 202.16.40.1 255.255.255.0 -
se0/0/0 – DTE 202.16.11.10 255.255.255.252 -
Kuching
fa0/0 202.16.70.1 255.255.255.0 -
PC0 NIC 202.16.10.20 255.255.255.0 202.16.10.1
PC1 NIC 202.16.40.20 255.255.255.0 202.16.40.1
PC2 NIC 202.16.70.20 255.255.255.0 202.16.70.1

1. Susun device seperti dalam gambarajah. Untuk setkan serial kabel pada router 1841,
klik pada router. Untuk router KL setkan WIC bagi serial kabel pada slot 0 dan router
Melaka dan Kuching, setkan WIC pada slot ke-1.
2. Configure router KL, Melaka da Kuching mengikut arahan berikut :
a) Setkan switch hostname
b) Disable dns
c) Configure password bagi console dan vty iaitu cisco

Router>en
Router#conf t
Router(config)#hostname Kuching
Kuching(config)#no ip domain-lookup
Kuching(config)#line con 0
Kuching(config-line)#password cisco
Kuching(config-line)#login
Kuching(config-line)#exit
Kuching(config)#line vty 0 4
Kuching(config-line)#password cisco
Kuching(config-line)#login
Kuching(config-line)#exit

3. Setup ip pada interface pada setiap router

Kuching(config)#int se0/0/0
Kuching(config-if)#ip add 202.16.11.10 255.255.255.252
Kuching(config-if)#no shut

Kuching(config-if)#int fa0/0
Kuching(config-if)#ip add 202.16.70.1 255.255.255.0
Kuching(config-if)#no shut

4. Setup ip route secara statik pada setiap router

Kuching(config)#ip route 0.0.0.0 0.0.0.0 se0/0/0

Kuching(config)#end
SETUP IP ROUTE :
Kaedah 1 : menggunakan kaedah alamat next-hop

Next HOP router KL

Destination
network for
KL

Router KL hanya tersambung secara terus pada network 202.16.10.0/24 dan 202.16.11.4/30.

Untuk menghubungkan ke rangkaian yang lain, gunakan router Melaka. Maka dari KL ke Melaka,
masuk melalui int se0/0/0 202.16.11.6.

KL(config)#ip route 202.16.40.0 255.255.255.0 202.16.11.6

KL(config)#ip route 202.16.11.8 255.255.255.252 202.16.11.6
KL(config)#ip route 202.16.70.0 255.255.255.0 202.16.11.6 ATAU 202.16.70.0 255.255.255.0 se0/0/0
Kaedah 2: menggunakan kaedah exit interface
Exit interface Melaka

Destination
network for Destination
melaka network for
melaka

Router Melaka hanya tersambung secara terus pada network 202.16.40.0/24, 202.16.11.8/30 dan
202.16.11.4/30.

Untuk menghubungkan ke rangkaian yang lain, gunakan interface yang keluar dari router Melaka ke
rangkaian lain. Maka dari Melaka ke network 202.16.10.0, ia keluar melalui int se0/0/0 dan ke network
202.16.70.0 melalui int se0/0/1.

Melaka(config)#ip route 202.16.10.0 255.255.255.0 se0/0/0

Melaka(config)#ip route 202.16.70.0 255.255.255.0 se0/0/1
Kaedah 3 : menggunakan kaedah default route

Kaedah ini paling mudah. Router Kuching hanya tersambung secara terus pada network
202.16.70.0/24 dan 202.16.11.8/30.

Untuk menghubungkan ke rangkaian yang lain, gunakan exit interface dari router Kuching. Untuk ke
rangkaian lain, int yang terlibat adalah se0/0/0 dan gunakan nilai network dan Subnet mask lalai.

Kuching(config)#ip route 0.0.0.0 0.0.0.0 se0/0/0

Kuching(config)#end

0.0.0.0 0.0.0.0  melibatkan apa-apa network dan subnet mask.

Boleh gunakan antara tiga kaedah ini untuk setup ip route secara statik .

Dalam contoh ini, ketiga-tiga kaedah digunakan.

5. Setkan IP secara statik pada setiap PC mengikut nilai pada gambarajah atau jadual.
6. Buat pengujian.
7. Simpan semua hasil konfigurasi.

R1 terhubung dengan network 172.16.40.0 dan 172.16.10.0 sahaja. Ia tidak ada hubungan ke
Contoh 4 – Dynamic routing – rip v2

Device Default
Interface IP ADDRES SUBNET MASK
(HOSTNAME) gateway
se0/3/0 – DCE 202.10.10.201 255.255.255.252 -
Thailand
fa0/0 192.168.11.2 255.255.255.0 -
se0/1/0 – DTE 202.10.10.202 255.255.255.252 -
Malaysia se0/1/1 – DCE 202.10.10.205 255.255.255.252 -
fa0/0 192.168.21.1 255.255.255.0 -
se0/2/0 – DTE 202.10.10.206 255.255.255.252 -
China
fa0/0 192.168.31.3 255.255.255.0 -
PC0 NIC 192.168.11.10 255.255.255.0 192.168.11.2
PC1 NIC 192.168.21.10 255.255.255.0 192.168.21.1
PC2 NIC 192.168.31.10 255.255.255.0 192.168.31.3

1. Susun device seperti dalam gambarajah. Gunakan router 2811.

3 2

1 0
2. Configure router Thailand, Malaysia dan China mengikut arahan berikut :
a) Setkan switch hostname
b) Disable dns
c) Configure password bagi console dan vty iaitu cisco

3. Setup ip pada interface pada setiap router

4. Configure RIP version 2 bagi setiap router

** bagi rip, tuliskan setiap alamat network yang tersambung secara terus pada router
masing-masing.
5. Setkan IP secara statik pada setiap PC mengikut nilai pada gambarajah atau jadual.
6. Buat pengujian.
7. Simpan semua hasil konfigurasi.
Latihan 1
