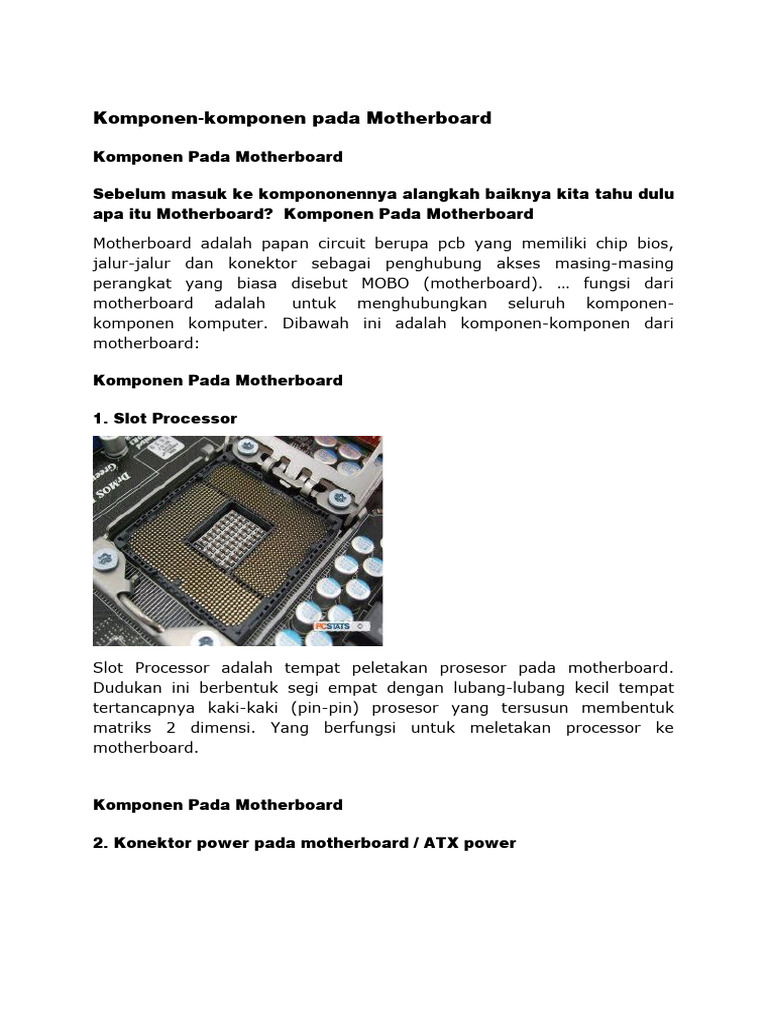

Komponen-komponen pada Motherboard

Komponen Pada Motherboard

Sebelum masuk ke kompononennya alangkah baiknya kita tahu dulu

apa itu Motherboard? Komponen Pada Motherboard

Motherboard adalah papan circuit berupa pcb yang memiliki chip bios,
jalur-jalur dan konektor sebagai penghubung akses masing-masing
perangkat yang biasa disebut MOBO (motherboard). … fungsi dari
motherboard adalah untuk menghubungkan seluruh komponen-
komponen komputer. Dibawah ini adalah komponen-komponen dari
motherboard:

Komponen Pada Motherboard

1. Slot Processor

Slot Processor adalah tempat peletakan prosesor pada motherboard.

Dudukan ini berbentuk segi empat dengan lubang-lubang kecil tempat
tertancapnya kaki-kaki (pin-pin) prosesor yang tersusun membentuk
matriks 2 dimensi. Yang berfungsi untuk meletakan processor ke
motherboard.

Komponen Pada Motherboard

2. Konektor power pada motherboard / ATX power

konektor power pada motherboard adalah Pin yang
menyambungkan motherboard dengan power supply di casing sebuah
komputer. Agar si motherboard menerima daya dari power supply.

3. Northbridge

Northbridge adalah komponen yang menghubungkan procossor (CPU) ke

sistem memori dan graphics controller (AGP dan PCI Express) melalui bus
berkecepatan tinggi, dan ke southbridge.

Fungsi dari Northbridge sendiri yaitu menjembatani arus data di sekitar

main Memory, Prosesor, Front Side Bus dan AGP Bus juga mengatur kerja
power management.

Komponen Pada Motherboard

4. Slot Memory RAM

Slot Memory RAM berfungsi untuk memasang memory card
(RAM), Memory atau RAM ada beberapa Jenis seperti
SDRAM,DDR1,DDR2,DDR3 dan DDR4.

Komponen Pada Motherboard

5. Port SATA

SATA singkatan dari Serial ATA yang berfungsi untuk menghubungkan

Media penyimpanan seperti hardisk atau SSD ke Motherboard.

6. Slot PCI-E

PCI Express (PCI–E/PCIex) adalah slot ekspansi yang didesain untuk

menggantikan PCI bus yang lama. Banyak Motherboard mengadopsi PCI
express karena PCI Express memiliki transfer data yang lebih cepat,
terutama untuk keperluan grafis 3D.

7. Southbridge

adalah chip dalam arsitektur chipset logika inti pada bagian utara
motherboard PC. Fungsi dari Southbridge adalah mengatur kerja
perangkat semacam IDE Controller, PCI Bus, ROM Bios, Keyboard &
Mouse, USB, Eth. LAN, Modem dan fungsi I/O lainnya.

8. Lampu LED pada motherboard

Power LED adalah lampu menyala jika terdapat standby power di

Motherboard. LED ini bertindak sebagai reminder (pengingat) untuk
mematikan system power sebelum menghidupkan atau mematikan
komputer.

9. Port PS/2
Port PS/2 adalah konektor mini-DIN-6pin yang menghubungkan mouse ke
komputer.

10. Port Paralel

Komponen Pada Motherboard

Fungsi dari port paralel adalah menyambungkan komputer dengan

printer, scanner, sampai dengan menghubungkan komputer dengan
perangkat tambahan tertentu yang dirancang menggunakan koneksi port
paralel.

11. Port Serial

Port Serial adalah Port asinkron yang ada pada komputer yang digunakan
untuk menghubungkan perangkat serial ke komputer dan mampu
mengirimkan sedikit demi sedikit.

12. Port VGA

Port VGA adalah sebuah antarmuka analog pada kartu grafis yang
umumnya digunakan untuk menghubungkan antara komputer dengan
monitor.

13. Port DVI

Port DVI adalah interface video display yang dikembangkan oleh Digital
Display Working Group (DDWG). Interface digital ini digunakan untuk
menghubungkan sumber video, seperti kartu grafis ke perangkat layar,
seperti monitor komputer.

14. Port HDMI

Port HDMI adalah interface yang berfungsi untuk menghubungkan Display
ke komputer, seperti monitor, TV, Proyektor, dll.

15. Port USB

Port USB berfungsi untuk menghubungkan perangkat seperti

mouse,keyboard, flashdisk, printer, dan perangkat lainnya.

16. Battery CMOS

sebuah baterai yang digunakan oleh BIOS untuk tetap aktif meski tanpa
aliran listrik.
17. Port RJ-45

Port RJ-45 berfungsi untuk menghubungkan atau mengkoneksikan

Internet pada komputer.

18. Port Audio

Pada Port Audio:

Port Line in jack(biru): untuk menghubungkan sumber dari audio.

Port Line out jack(hijau): untuk menghubungkan ke headphone atau

headset.

Port Mikrofon (pink): untuk menghubungkan mikrofon pada komputer.

19. Pin CPU Fan

Pin CPU Fan berfungsi untuk memberikan daya ke kipas processor agar
dia dapat menyala sehingga bisa mendinginkan processor.

20. Pin Front Panel

Pin Front Panel ini berfungsi sebagai konektor dari casing ke motherboard
sehingga kita bisa menyalakan komputer melalui casing.
