ROUTING STATIC 3 ROUTER

NAMA : EVAN KAMALLUDIN

KELAS : XI TKJ 2

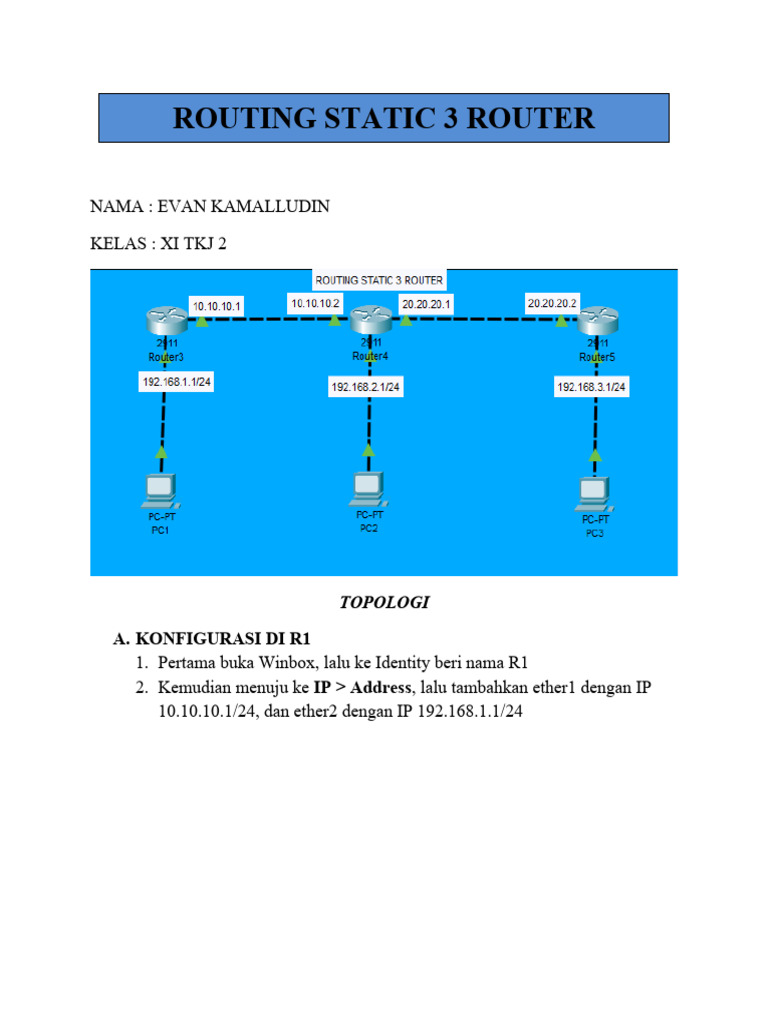

TOPOLOGI

A. KONFIGURASI DI R1
1. Pertama buka Winbox, lalu ke Identity beri nama R1
2. Kemudian menuju ke IP > Address, lalu tambahkan ether1 dengan IP
10.10.10.1/24, dan ether2 dengan IP 192.168.1.1/24
3. Setelah itu kita set ether1 (yang mengarah ke PC1) menjadi DHCP
Server dengan cara ke menu IP > DHCP Server > DHCP Setup >
interface ether1

4. Lalu ke menu IP > Routes, lalu klik New Routes (+), lalu isikan sebagai
berikut :
1) Untuk Dst. Address diisi IP 192.168.2.0/24 (IP Network)
2) Untuk Gateaway diisi IP 10.10.10.2 (IP Gateaway terdekat R2)
 5. Lalu, agar bisa PC1 bisa Ping ke PC3 kalian isi:

IP > Routes, lalu klik New Routes (+), lalu isikan sebagai berikut :

1) Untuk Dst. Address diisi IP 192.168.3.0/24 (IP Network)

2) Untuk Gateaway diisi IP 10.10.10.2 (IP Gateaway terdekat R2)

B. KONFIGURASI DI R2
1. Pertama buka Winbox, lalu ke Identity beri nama R2
2. Kemudian menuju ke IP > Address, lalu tambahkan Ether1 dengan IP
192.168.2.1/24, Ether2 dengan IP 20.20.20.1/24, dan Ether3 dengan IP
10.10.10.2/24
3. Setelah itu kita set juga ether1(yang mengarah ke PC2) menjadi DHCP
Server dengan cara yang sama yaitu ke menu IP > DHCP Server >
DHCP Setup > Interface ether1

4. Lalu ke menu IP > Routes, lalu klik New Routes (+), lalu isikan sebagai
berikut :
1) Untuk Dst. Address diisi IP 192.168.1.0/24 (IP Network)
2) Untuk Gateaway diisi IP 10.10.10.1 (IP Gateaway terdekat R1)
3) Tambahkan lagi Dst. Addres IP 192.168.3.0/24 (IP Network)
4) Untuk Gateaway diisi 20.20.20.2 (IP Gateaway terdekat R3)
C. KONFIGURASI DI R3
1. Pertama buka Winbox, lalu ke Identity beri nama R3
2. Kemudian menuju ke IP > Address, lalu tambahkan Ether1 dengan IP
192.168.3.1/24, Ether2 dengan IP 20.20.20.2/24

3. Setelah itu kita set juga ether1(yang mengarah ke PC3) menjadi DHCP
Server dengan cara yang sama yaitu ke menu IP > DHCP Server >
DHCP Setup > Interface ether1

4. Lalu ke menu IP > Routes, lalu klik New Routes (+), lalu isikan sebagai
berikut :
 1) Untuk Dst. Address diisi IP 192.168.2.0/24 (IP Network)
2) Untuk Gateaway diisi IP 20.20.20.1 (IP Gateaway terdekat R2)

3) Lalu, agar bisa PC3 bisa Ping ke PC1 kalian isi:

 IP > Routes, lalu klik New Routes (+), lalu isikan sebagai
berikut :
 Untuk Dst. Address diisi IP 192.168.1.0/24 (IP Network)
 Untuk Gateaway diisi IP 20.20.20.1 (IP Gateaway terdekat
R2)

D. PING ANTAR PC

Setelah selesai konfigurasi di ketiga Router, langkah selanjutnya adalah ping

antar kedua PC :
PING DARI PC1 KE PC2 DAN PC3

PING DARI PC2 KE PC1 DAN PC3

PING DARI PC3 KE PC1 DAN PC2
