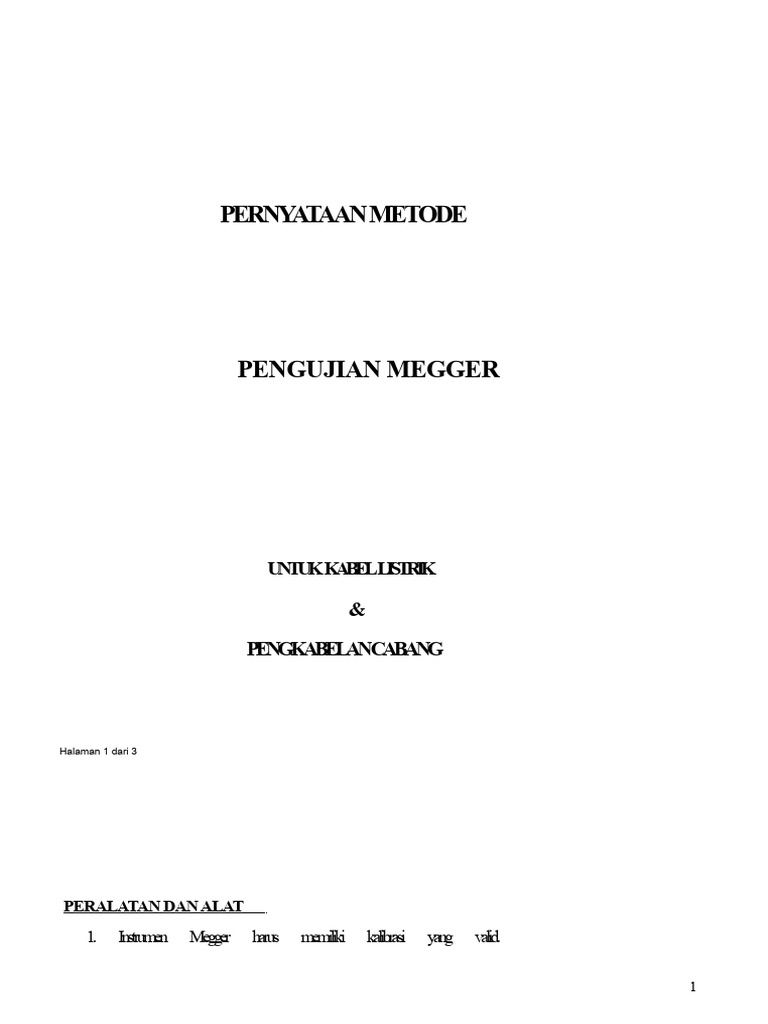

ScribdTranslationsPERNYATAAN METODE
PENGUJIAN MEGGER
UNTUK KABELLISTRIK
&
PENGKABELANCABANG
Halaman 1 dari 3
PERALATAN DAN ALAT
1. Instrumen Megger harus memiliki kalibrasi yang valid.
1
2. Megger dengan rentang 500V/1000V akan digunakan untuk melakukan pengujian.
RentangMegger500VakandigunakanuntukpengujianKabel
RentangMegger1000VakandigunakanuntukpengujianKabel
PERSIAPANPRA-UJI:
1. Kabel yang digunakan untuk menghubungkan megger dengan sirkuit harus bebas dari kesalahan dan kedua
konektor harus memiliki kontinuitas listrik. Itu diperiksa dengan menyentuh yang bebas
hubungkan ujung-ujung kabel sementara tombol megger ditekan ON untuk memeriksa nol
perlawanan.
2. Periksa adopsi PVC yang disediakan untuk kabel dan adaptor jantan untuk semua saluran PVC
mengakhiridipanelboard.
3. Periksa apakah pemasangan sudah lengkap untuk semua kabel di panel.
4. Pastikan semua koneksi telah selesai sebelum pengujian.
UJI KONTINUITAS LISTRIK
1. Hubungkan probe pengujian megger yang gratis ke dua konduktor mana pun yang perlu diuji.
2. Dengan semua peralatan terhubung atau kedua ujung konduktor disambungkan dan semua
[Link]
menunjukkan ketidakterbatasan maka terdapat rangkaian terbuka. Kesalahan harus dilacak dan diperbaiki.
3. Untuk kabel, ujung ekstrem dari dua fasa mana pun disambungkan dan ketika pengujian dilakukan
bacaan harus nol jika meter menunjukkan tak terhingga atau beberapa nilai mega ohm maka ada
adalah kesalahan pada kabel dan harus diperbaiki. Prosedur yang sama akan diulang untuk
konduktor lain dari kabel.
Halaman 2 dari 3
UJI JARING PENDEK/UJI RESISTANSI ISOLASI;
UNTUK KABEL
1. Untuk kabel, sirkuit diuji, rentang Megger seharusnya 500V
2
I. Antara fase dan netral.
II. Antara fase ke tanah
III. Antara netral dan tanah
Dengan ujung lain dari konduktor sirkuit terbuka, nilainya seharusnya tak terhingga untuk semua pengujian.
Jika nilainya nol, ada hubung pintas atau isolasi kabel rusak dan kabel
diubahsesuai.
UNTUKKABEL:-
Untuk Kabel, rentang Megger harus 1000V, dan kedua ujung kabel harus dijaga.
ujibukadantesakandilakukanantarafasedannetralsebagaiberikut:
netralsebagaiberikut:
RtoY
ii. RtoB
[Link]
[Link]
V. YtoN
[Link]
semua pembacaan ini harusnya tak terhingga, jika tidak maka kabel ^ores/fase rusak dan harus
diperbaiki.
Hasil uji harus dicatat dalam format untuk referensi dan arsip Insinyur. Format
harus diserahkan kepada Konsultan untuk disetujui terlebih dahulu sebelum melakukan pengujian megger
operasi.
