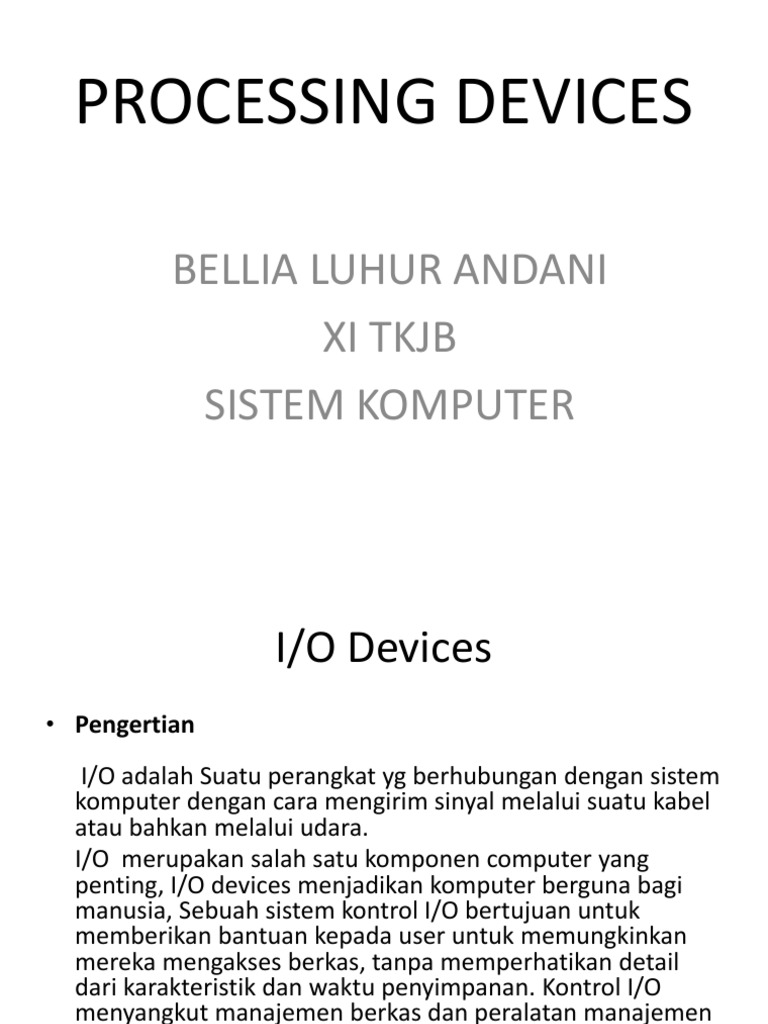

PROCESSING DEVICES

BELLIA LUHUR ANDANI

XI TKJB
SISTEM KOMPUTER

I/O Devices
Pengertian
I/O adalah Suatu perangkat yg berhubungan dengan sistem
komputer dengan cara mengirim sinyal melalui suatu kabel
atau bahkan melalui udara.
I/O merupakan salah satu komponen computer yang
penting, I/O devices menjadikan komputer berguna bagi
manusia, Sebuah sistem kontrol I/O bertujuan untuk
memberikan bantuan kepada user untuk memungkinkan
mereka mengakses berkas, tanpa memperhatikan detail
dari karakteristik dan waktu penyimpanan. Kontrol I/O
menyangkut manajemen berkas dan peralatan manajemen
yang merupakan bagian dari sistem operasi.

I/O Devices
Konsep I/O Devices
Perangkat Input
Perangkat input adalah perangkat yang digunakan untuk
memasukkan data atau
perintah ke dalam komputer. Peralatan yang hanya berfungsi
sebagai alat input dapat
Alat Input langsung
Yaitu alat input yang dimasukan dan langsung diproses oleh alat
pemroses, contohnya yaitu:
1. Keyboard
2. Mouse
3. Scanner
4. Barcode

I/O Devices
Alat Input tidak langsung
Yaitu alat input yang dimasukan melalui media
tertentu sebelum suatu input diproses oleh
alat pemroses. Contohnya yaitu :
a. Key To Card
b. Key To Tape
c.
Key To Disk

I/O Devices

Perangkat Proses
Perangkat proses yaitu perangkat komputer yang berfungsi untuk memproses atau mengelola data
yang masuk sehingga menjadi suatu informasi yang diinginkan.
a. Cpu (Central Procesing Unit)
merupakan tempat pemrosesan instruksi instruksi program biasa disebut microprocessor terdiri
dari :
Unit kendali (control unit)
Unit aritmatika dan logika (aritmetic and logic unit) alu
Simpanan (register)
b. Main Memory

Register

Main memory
a.
Ram (random access memory) adalah memory yang dapat diakses dan bersifat volatile
b. Rom ( read only memory) adalah memory yang hanya dapat dibaca dan bersifat non volatile

Simpanan luar (external memory)

Process Device pada Komputer

Process device adalah perangkat yang berfungsi mengolah data
mulai dari membaca data dari peralatan input, mengolah atau
memproses sampai pada mengeluarkan informasi (output) ke
peralatan output. Output yang terhubung dengan cerita artikel ini
adalah Central Processing Unit (CPU). CPU terdiri dari tiga bagian
fungsional, yaitu:

ALU (Arithmetic Logical Unit) berfungsi melkukan semua proses

yang membutuhkan perhitungan matematika dan perbandingan
secara logika.
CU (Control Unit) berfungsi untuk melakukan pengendalian semua
peralatan lainnya.
Register berfungsi menyimpan data sementara yang akan diproses
di ALU

Control Unit (CU)

Tugas CU :
1. mengatur dan mengendalikan alat-alat input dan
output
2. mengambil instruksi-instruksi dari main memory
3. mengambil data dari main memory kalau
diperlukan oleh proses
4. mengirim instruksi ke aritmaetic and logic unit bila
perhitungan aritmatik atau perbandingan logika
serta mengawasi kerja aritmatik dan logika
5. menyimpan hasil proses ke main memory

Control Unit (CU)

Masukan-masukan CU(Contro Unit)

1.Clock / pewaktu
pewaktu adalah cara unit control dalam menjaga waktunya. Unit control
menyebabkan sebuah operasi mikro (atau sejumlah operasi mikro yang
bersamaan) dibentuk bagi setiap pulsa waktu. Pulsa ini dikenal sebagai waktu
siklus prosesor.
2. Register instruksi
opcode instruksi saat itu digunakan untuk menentukan operasi mikro mana yang
akan dilakukan selama siklus eksekusi.
3. Flag
flag ini diperlukan oleh unit control untuk menentukan status prosesor dan hasil
operasi ALU sebelumnya.
4. Sinyal control untuk mengontrol bus
Bagian bus control bus system memberikan sinyal-sinyal ke unit control, seperti
sinyal-sinyal interupsi dan acknowledgement.

Keluaran-keluaran unit control:

->Sinyal control didalam prosesor: terdiri dari dua macam: sinyal-sinyal yang
menyebabkan data dipindahkan dari register yang satu keregister yang lainnya,
dan sinyal-sinyal yang dapat mengaktifasi fungsi-fungsi ALU tertentu.
->Sinyal control bagi bus control; sinyal ini juga terdiri dari dua macam: sinyal
control bagi memori dan sinyal control bagi modu-modul I/O

Control Unit (CU)

1.
2.
3.
4.
5.
6.
7.
8.
9.

Cara Kerja Control Unit

Ketika sebuahk o m p u t e r pertama kali diaktifkan power-nya, maka komputer
tersebut menjalankan operasib o o t s t r a p. Operasi ini akan membaca sebuah
instruksi dari
suatu lokasi memory yang telah diketahui sebelumnya dan mentransfer instruksi
tersebut ke control unit untuk dieksekusi. Instruksi-intruksi dibaca dari memory
dan
dieksekusi sesuai dengan urutan penyimpanannya. Program counter dari suatu
computer
menyediakan suatu cara untuk menyimpan lokasi instruksi berikutnya. Urutan
eksekusi
berubah dengan memindah lokasi intruksi baru ke program counter sebelum
pembacaan
(fetch) instruksi dikerjakan. Sebuah intruksi merupakan kalimat imperatif pendek
yang
sudah dapat menjelaskan makna dari perintah tersebut.

Arithmatic Logika Unit

Perhitungan dalam ALU menggunakan kode biner, yang
merepresentasikan instruksi yang akan dieksekusi (opcode)
dan data yang diolah (operand). ALU biasanya
menggunakan sistem bilangan biner twos complement.
ALU mendapat data dari register. Kemudian data tersebut
diproses dan hasilnya akan disimpan dalam register
tersendiri yaitu ALU output register, sebelum disimpan
dalam memori.Pada saat sekarang ini sebuah chip/IC dapat
mempunyai beberapa ALU sekaligus yang memungkinkan
untuk melakukan kalkulasi secara paralel. Salah satu chip
ALU yang sederhana (terdiri dari 1 buah ALU) adalah IC
74LS382/HC382ALU (TTL). IC ini terdiri dari 20 kaki dan
beroperasi dengan 42 pin data input (pinA dan pinB)
dengan 4 pin keluaran (pinF).

Arithmatic Logika Unit

Cara kerja ALU
penunjuk instruksi mengarahkan fetch instruksi ke sebuah
spot di memori yang menampung sebuah instruksi. Fetch
kemudian menangkap instruksi tersebut dan
memberikannya ke dekoder instruksi, kemudian mengamati
instruksi tersebut dan menentukan langkah selanjutnya
untuk melengkapi instruksi tersebut ALU kemudian
mengerjakan perintah yang diminta instruksi : menambah
data, membagi data, atau memanipulasi data yang ada.
Setelah processor menerjemahkan dan mengerjakan
instruksi, unit kontrol memberitahukan fetch instruksi
untuk menangkap instruksi berikutnya di memori. Proses
ini berlangsung terus menerus, dari satu instruksi ke
instruksi berikutnya, dalam suatu langkah yang rumit, untuk
menciptakan hasil yang dapat dilihat di monitor .

Main-Memory
RAM
Jenis-jenis RAM :
Berdasarkan cara kerja :
1. Dynamic RAM (DRAM)
1. Fast Page Mode DRAM (FPM DRAM)
2. Extended Data Output DRAM (EDO DRAM)
3. Synchronous DRAM (SDRAM)
4. Rambus DRAM (RDRAM)Galih Pranowo, tentang Memori Utama 3
5. Double Data Rate SDRAM (DDR SDRAM)
6. Untuk video :
a. Video RAM (VRAM)
b. Windows RAM (WRAM)
c. Synchronous Graphic RAM (SGRAM)
2. Static RAM (SRAM)

Main-Memory
ROM
Jenis-jenis ROM
a. PROM (Programmable ROM)
b. EPROM (Erasable Programmeble ROM)
c. EEPROM (Electrically Erasable ROM)
