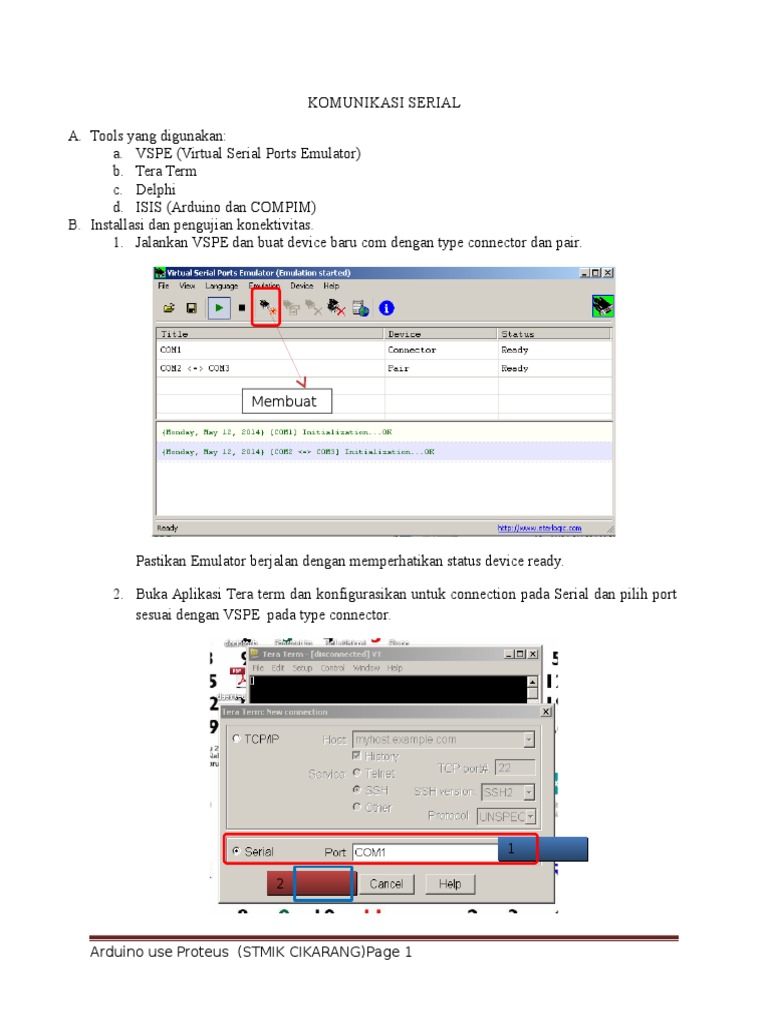

KOMUNIKASI SERIAL

A. Tools yang digunakan:


a. VSPE (Virtual Serial Ports Emulator)
b. Tera Term
c. Delphi
d. ISIS (Arduino dan COMPIM)
B. Installasi dan pengujian konektivitas.
1. Jalankan VSPE dan buat device baru com dengan type connector dan pair.

Membuat

Pastikan Emulator berjalan dengan memperhatikan status device ready.


2. Buka Aplikasi Tera term dan konfigurasikan untuk connection pada Serial dan pilih port
sesuai dengan VSPE pada type connector.

1
2

Arduino use Proteus (STMIK CIKARANG)Page 1

3. Pastikan ketika sudah dilakukan koneksi Antara Tera term dan vspe, maka status pada
VSPE akan berubah dari Ready ke OK dan VSPE Minimize (jangan di lakukan proses
close).

Dari kondisi diatas, maka virtual serial port sudah bisa digunakan secara maksimal sesuai
dengan real comport yang ada.
C. Praktikum Arduino mengirim Text melalui serial port.
1. Buatlah rangkain ISIS yang berisi komponen Arduino dan COMPIM dan buat rangkaian
seperti gambar berikut:

Arduino use Proteus (STMIK CIKARANG)Page 2

2. Buatlah Script pada Arduino IDE yang berfungsi memberikan perintah Arduino untuk
mengirim sebuat text melalu serial komunikasi. Berikut ini adalah Script Arduino IDE:

3. Masukkan file hex hasil verify dari Arduino IDE dan lakukan setting pada COMPIM
untuk menyesuaikan Baudrate antara Arduino IDE, Tera Term dan COMPIM tersebut.

4. Jalankan pada ISIS dan perhatikan hasilnya pada Tera Term, jika sukses maka akan
muncul hasilnya seperti gambar berikut:

Arduino use Proteus (STMIK CIKARANG)Page 3

5. Untuk mengembangkan dari praktikum diatas, buatlah program yang menampilkan


seperti gambar berikut:

Arduino use Proteus (STMIK CIKARANG)Page 4

6. Tambahkan COMPIM pada praktikum mengenai sensor suhu ruangan seperti rangkaian
berikut:

7. Modifikasi Arduino IDE sehingga sensor suhu bisa mengirim ke Tera term melalui serial
komunikasi seperti gambar berikut:

Arduino use Proteus (STMIK CIKARANG)Page 5
