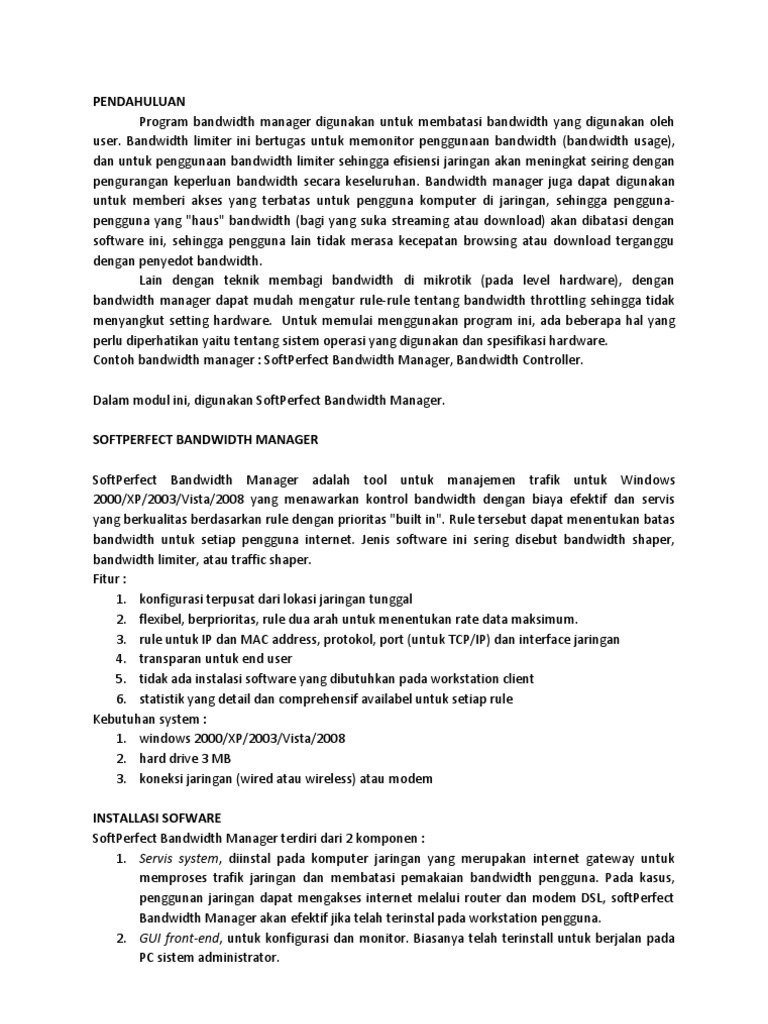

PENDAHULUAN

Program bandwidth manager digunakan untuk membatasi bandwidth yang digunakan oleh
user. Bandwidth limiter ini bertugas untuk memonitor penggunaan bandwidth (bandwidth usage),
dan untuk penggunaan bandwidth limiter sehingga efisiensi jaringan akan meningkat seiring dengan
pengurangan keperluan bandwidth secara keseluruhan. Bandwidth manager juga dapat digunakan
untuk memberi akses yang terbatas untuk pengguna komputer di jaringan, sehingga pengguna-
pengguna yang "haus" bandwidth (bagi yang suka streaming atau download) akan dibatasi dengan
software ini, sehingga pengguna lain tidak merasa kecepatan browsing atau download terganggu
dengan penyedot bandwidth.
Lain dengan teknik membagi bandwidth di mikrotik (pada level hardware), dengan
bandwidth manager dapat mudah mengatur rule-rule tentang bandwidth throttling sehingga tidak
menyangkut setting hardware. Untuk memulai menggunakan program ini, ada beberapa hal yang
perlu diperhatikan yaitu tentang sistem operasi yang digunakan dan spesifikasi hardware.
Contoh bandwidth manager : SoftPerfect Bandwidth Manager, Bandwidth Controller.

Dalam modul ini, digunakan SoftPerfect Bandwidth Manager.

SOFTPERFECT BANDWIDTH MANAGER

SoftPerfect Bandwidth Manager adalah tool untuk manajemen trafik untuk Windows
2000/XP/2003/Vista/2008 yang menawarkan kontrol bandwidth dengan biaya efektif dan servis
yang berkualitas berdasarkan rule dengan prioritas "built in". Rule tersebut dapat menentukan batas
bandwidth untuk setiap pengguna internet. Jenis software ini sering disebut bandwidth shaper,
bandwidth limiter, atau traffic shaper.
Fitur :
1. konfigurasi terpusat dari lokasi jaringan tunggal
2. flexibel, berprioritas, rule dua arah untuk menentukan rate data maksimum.
3. rule untuk IP dan MAC address, protokol, port (untuk TCP/IP) dan interface jaringan
4. transparan untuk end user
5. tidak ada instalasi software yang dibutuhkan pada workstation client
6. statistik yang detail dan comprehensif availabel untuk setiap rule
Kebutuhan system :
1. windows 2000/XP/2003/Vista/2008
2. hard drive 3 MB
3. koneksi jaringan (wired atau wireless) atau modem

INSTALLASI SOFWARE
SoftPerfect Bandwidth Manager terdiri dari 2 komponen :
1. Servis system, diinstal pada komputer jaringan yang merupakan internet gateway untuk
memproses trafik jaringan dan membatasi pemakaian bandwidth pengguna. Pada kasus,
penggunan jaringan dapat mengakses internet melalui router dan modem DSL, softPerfect
Bandwidth Manager akan efektif jika telah terinstal pada workstation pengguna.
2. GUI front-end, untuk konfigurasi dan monitor. Biasanya telah terinstall untuk berjalan pada
PC sistem administrator.
First Step :
1. Lakukan instalasi SoftPerfect Bandwidth Manager,

2. Setelah instalasi sukses, launch SoftPerfect Bandwidth Manager,selanjutnya akan ditanya

host name dan password. Secara default, hostname = "localhost" dan password = "" (no
password). Jika telah menginstal bandwidth manager service pada komputer yang lain,
masukkan IP address atau nama untuk mengaksesnya. Jika menggunakan Windows XP SP2
atau diatasnya dengan build-in firewall enable, jangan lupa di-setup untuk mengijikan
koneksi bandwidth manager (TCP port 8701).
 3. Setelah sukses login, akan tampil window utama dan daftar rule pemfillteran trafik,

RULE
SoftPerfect Bandwidth Manager memeriksa setiap paket data yang melalui jaringan. Jika sebuah rule
diterapkan pada paket data maka batas kecepatan yang ditentukan diterapkan pada paket tersebut.
Rule memakai urutan descending pada daftar rule dengan rule prioritas tertinggi yang paling atas.
Terdapat option menu yang membolehkan rule untuk dipindah keatas atau kebawah jika perlu. Jika
paket jaringan tidak sesuai degan rule pada daftar maka tidak ada desakan kecepatan.

Untuk menambah rule baru pilih Rules >> Add Rule

Untuk delete rule pilih Rules >> Remove Rule
Untuk edit rule pilih Rules >> Edit Rule
Untuk mengubah prioritas rule pilih Rules >> Move Up atau Move Down
Detail field untuk tampilan Add Rule
- Rule name : deskripsi nama untuk rule
- Direction : arah trafik pada interface jaringan
- Transfer Rate Limit : batas kecepatan transfer data. Batas kecepatan dapat ditetapkan dalam
byte per sekon atau bit per sekon.
- Combined : memperbolehkan untuk share batas transfer rate pada rule dua arah. Contoh
jika diset 128 Kbps combined, jumlah rate upload dan download tidak pernah melebihi 128
Kbps.
- Protocol : protokol jaringan untuk filter
- Interface : tipe interface jaringan

Jika ditetapkan IP based protocol, maka juga harus menetapkan parameter Source dan Destination
berupa IP address, MAC address, address range, address group, any address atau localhost.
Untuk menetapkan properties rule Advanced, pilih tab "Advanced". Jika menggunakan scedule, rule
akan enable atau disable sesuai dengan timetable yang dipilih. Contohnya, rule dapat dikonfigurasi
yang mengijinkan akses internet kecepatan tinggi pada hari kerja dan disable pada hari libur. Rule
juga dapat di enable atau disable pada tanggal tertentu. Option Rule enable akan menjadi "read
only" dan tidak dapat diubah secara manual ketika rule di link-kan ke scedule.
Fitur Additional Proccessing mengijinkan untuk mengalihkan koneksi yang masuk ke port lokal atau
website.
Pada Miscellaneous, option Invert mendefinisikan bagaimana software menterjemahkan rule. Short
packet flood penalty juga dapat di enable kan untuk menghukum pengguna yang mengirim banyak
paket kecil kedalam jaringan.
Tab "Dynamic Allocation" mengijinkan untuk mengecilkan hati pengguna dari download yang besar
dan menonton video online. Jika Volume threshold di set 1000 KB dan Allocation 50%, berarti jika
pengguna download atau upload sesuatu lebih besar dari 1000KB, kecepatan koneksi pengguna akan
menurun 50% sampai transfer berakhir. Setelah berakhir, transfer normal akan disimpan kembali
dalam beberapa detik.
Tab "User Information" mengijinkan untuk melakukan set password untuk mengakses laporan
pemakaian melalui web browser.

Jika ingin ditambah jumlah rule, gunakan Add Batch yang akan membantu untuk membuat banyak
rule yang similar dalam satu aksi.
ADDRESS GROUP
The SoftPerfect Bandwidth Manager mendukung rule yang komplek. Untuk membuat rule yang
komplek, terlebih dahulu tentukan address group. Pilih Tools >> IP/MAC .

Misalnya, jika akan membentuk bandwidth dari jaringan 10.0.0.x dan 10.0.5.x dengan satu rule,
group dapat terlihat seperti diatas.

RULE STATISTICS
Untuk menampilkan statistik rule, pilih Rules >> Statistics
Klik Refres untuk menampilkan informasi baru atau Reset untuk membersihkan tampilan dan reset
penerimaan dan mengirim counter.
Tab "Daily Data" menampilkan penggunaan bandwidth setiap hari. Klik Refres untuk membarui
informasi dan Reset untuk set ulang statistik harian.
Note : statistik tidak diupdate secara real time tetapi diupdate tiap menit.

Tab "Quota Usage" hanya aktif jika rule dihubungkan dengan kuota. Tab ini menampilkan nama
kuota, tipe dan penggunaan. Klik Refres untuk membarui tampilan kuota atau Reset untuk set ulang
penggunaan kuota.
Note : tampilan penggunaan kuota tidak di update secara real time, tetapi di update setiap menit.

Laporan penggunaan bandwidth harian

Untuk menampilkan laporan penggunaan bandwidth harian pilih Tools >> Usage Report
Klik tombol "Save" untuk menyimpan laporan dalam file CSV.
Klik tombol "Refres" untuk update laporan.
Note : Bandwidth manager service mengupdate statistik setiap menit.
Klik "Cleanup Database" untuk delete laporan bandwidth yang lama.

USAGE WEB-ACCESS
SoftPerfect Bandwidth Manager berisi built-in web server dan pengguna enable untuk mengakses
laporan penggunaannya melalui web browser.
Step konfigurasi yang harus dikerjakan untuk menggunakan fitur ini :
1. pilih port dan aktifkan built-in web server
2. Pastikan web server dalam posisi start

3. Arahkan web browser ke URL http://your_server_name/display jika memilih port 80 atau

http://your_server_name:port/display jika menggunakan port lain.
Masukkan username dan password (defautnya tidak berpassword). Pada contoh ini, server
name amd64 dan mengakses nama rule Test. Cara alternatif dengan melewatkan username
dan password sebagai parameter CGI http://localhost/display?user=Test&pass=123
4. Setelah autentikasi sukses akan terlihat laporan penggunaan.

REAL TIME MONITORING

Aplikasi bandwidth manager memiliki fitur monitor bandwidth yang menampilkan top
bandwidth secara real time. Untuk mengakses fitur ini, pilih Tools >> Live Bandwidth
Monitor.
 Secara default diagram otomatis refres setiap 5 sekon. Klik refres untuk mengubah periode
refres. Klik save untuk menyimpan diagram ke file sebagai image.

NOTIFICATION MANAGER
SoftPerfect Bandwidth Manager dapat mengirim notifikasi email kepada pengguna secara otomatis
ketika event spesifik terjadi.Sebelum setup notifikasi, aktifkan "enable email notifications" dan isi
email setting.
Setelah notifikasi enable, notifikasi baru dapat diproses dan didefinisikan. Tipe notifikasi yang dapat
dikonfigurasi :
- transfer rate limit change
- quata exceeded
- quota reset

Untuk menambah notifikasi, pilih Tools >> Notifications >> New

Setelah notifikasi dibuat, yang dilakukan adalah add quata.

Yang terakhir, rule di-link kan ( dengan kuota dan notifikasi) dan menentukan email pengguna
dimana notifikasi akan dikirim.
Hasilnya, pengguna akan mendapatkan email berdasarkan template kapanpun kuota-nya digunakan.

BANDWIDTH MANAGER SETTINGS

Untuk mengakses option SoftPerfect Bandwidth Manager pilih File >> Settings.
Tab “General”
Tab “Advanced”

Tab “Peer-to-peer detection”

Bandwidth manager akan mendeteksi dan mengklasifikasikan trafik peer to peer. Pilih protokol peer
to peer untuk rule jika akan menagkap komunikasi P2P.
Tab “Usage report”

Centang "enable web-access to usage reports" jika pengguna diberi akses untuk laporan
penggunaannya.

Tab “Quotas”

Operasi kuota menentukan kuota mingguan dan bulanan yang akan di set ulang.
Tab “E-mail”

Jika ingin menggunakan notifikasi email, centang "enable email notifications" dan tentukan setting
SMTP yaitu parameter SMTP server, from address, dan from name. Untuk authentiation, user name
dan password opsional.

Tab “LAN”

Tab "LAN" mendefinisikan range IP address yang akan diabaikan oleh SoftPerfect Bandwidth
Manager. Ini berguna jika diperlukan kinerja yang tinggi dan tidak butuh monitor dan batas trafik
LAN.

INTERNAL BRIDGING
SoftPerfect Bandwidth Manager mengirimkan ftarik antara 2 atau lebih kartu jaringan. Fitur ini
digunakan ketika PC menjalankan bandwidth manager sebagai jematan antara 2 jaringan, atau
antara jaringan dan koneksi IPS.

Untuk mendefinisikan jembatan, pilih Tools >> Bridging. Pilih adapter jaringan.
Note : hanya adapter ethernet yang didukung.

Setelah jembatan didefinisikan, SoftPerfect Bandwidth Manager memulai mengirimkan trafik antara
adapter pada jembatan dan rule dapat diproses.

QUOTA MANAGER
SoftPerfect Bandwidth Manager mendukung rule dinamik berdasarkan kuota.Pengguna dapat
diijikan untuk upload atau download jumlah data tertentu dalam periode tertentu pada 1 kecepatan
tetap menurunkan kecepatanya jika pengguna melebihi batas.
Untuk mendefinisikan kuota, klik tombol "new". Pada window baru, tentukan parameter quota
name, initial rate, reduced rate, transferred more than, dan period.
Untuk mengakses properties kuota tambahan, klik tombol "Advanced".

Jika "Decrease transfer rate smoothly" enable, maka software akan berangsur-angsur menurunkan
transfer rate untuk semua rule yang terhubung dengan kuota yang digunakan.

BANDWIDTH SCHEDULING
SoftPerfect Bandwidth Manager mendukung manajemen bandwidth berdasarkan "time of day" atau
"day of week".
Pilih Tools >> Timetable Manager
Untuk mendefinisikan timetable, klik tombol "New". Pada window baru, tentukan nama timetable
dan tandai jam kapan timetable aktif. Untuk menandai jam aktif, pilih cell yang berhubungan dan
gunakan item "Enable Selected" dari menu pop-up. Area warna hijau menunjukkan periode aktif.
Pada gambar dibawah ini, 1 jam pada malam hari, senin sampai jumat merupakan waktu aktif.

Segera setelah membuat timetable, rule dapat di-link-kan dengan timetable yang baru dibuat pada
tab "Advanced" pada properties rule. Bandwidth manager akan enable dan disable rule berdasarkan
timetable yang telah disusun.
EVENT VIEWER
SoftPerfect Bandwidth Manager mencatat event penting, problem, dan warning ke database. Event
dapat dibrowse menggunakan event viewer.
